考虑靶背自由表面和开裂影响的刚性尖头弹贯穿金属靶板模型

肖云凯 方秦 吴昊 孔祥振 彭永

肖云凯, 方秦, 吴昊, 孔祥振, 彭永. 考虑靶背自由表面和开裂影响的刚性尖头弹贯穿金属靶板模型[J]. 爆炸与冲击, 2016, 36(3): 359-369. doi: 10.11883/1001-1455(2016)03-0359-11
引用本文: 肖云凯, 方秦, 吴昊, 孔祥振, 彭永. 考虑靶背自由表面和开裂影响的刚性尖头弹贯穿金属靶板模型[J]. 爆炸与冲击, 2016, 36(3): 359-369. doi: 10.11883/1001-1455(2016)03-0359-11
Xiao Yunkai, Fang Qin, Wu Hao, Kong Xiangzhen, Peng Yong. A model for rigid sharp-nosed projectile perforating metallic targets considering free-surface and cracking effects[J]. Explosion And Shock Waves, 2016, 36(3): 359-369. doi: 10.11883/1001-1455(2016)03-0359-11
Citation: Xiao Yunkai, Fang Qin, Wu Hao, Kong Xiangzhen, Peng Yong. A model for rigid sharp-nosed projectile perforating metallic targets considering free-surface and cracking effects[J]. Explosion And Shock Waves, 2016, 36(3): 359-369. doi: 10.11883/1001-1455(2016)03-0359-11

考虑靶背自由表面和开裂影响的刚性尖头弹贯穿金属靶板模型

doi: 10.11883/1001-1455(2016)03-0359-11
基金项目:

国家自然科学基金项目 51321064

国家自然科学基金项目 51378015

详细信息
    作者简介:

    肖云凯(1989-),男,博士研究生

    通讯作者:

    方秦,fangqinjs@139.com

  • 中图分类号: O346

A model for rigid sharp-nosed projectile perforating metallic targets considering free-surface and cracking effects

  • 摘要: 将靶体视为不可压缩材料,假定空腔膨胀产生塑性-弹性响应分区,构造了靶背自由表面效应的衰减函数。将衰减函数乘以可压缩幂次硬化材料的阻力方程,得到了弹体贯穿金属靶板的阻力函数。基于弹性衰减-塑性衰减-开裂3个阶段,建立了同时考虑靶体可压缩性、靶背自由表面和开裂影响的弹体贯穿有限厚金属靶板的分析模型,推导得出了弹体瞬时速度的解析方程,并采用数值方法计算得到了弹体的过载、瞬时速度和残余速度。通过与6组实验数据和已有模型的对比得到,当靶板厚度和弹体冲击速度在一定范围内时,需要考虑自由表面效应的影响。
  • 动能弹冲击贯穿金属靶体的终点弹道参数研究一直是坦克、舰船等装备研发和防护设计中关注的重点。刚性弹对金属靶的穿甲通常由侵彻过程和最终破坏模式共同控制,其终点弹道性能与弹体冲击速度、靶体材料特性以及弹靶的厚径比、弹头形状等因素密切相关[1-2]。“侵彻+延性扩孔”是尖头弹对金属靶板常见的贯穿破坏失效模式[3],针对上述破坏模式,已建立了较多模型[4-9]

    M.J.Forrestal等[4]将靶体视为不可压缩幂次硬化材料,基于空腔膨胀理论建立了尖锥(卵)头弹体贯穿金属靶体的理论模型。Chen Xiaowei等[5]忽略靶背自由表面效应的影响,考虑了靶体材料的可压缩性,分别建立了刚性尖头弹贯穿理想弹塑性和幂次硬化靶体的分析模型。Wen Heming[6]基于半经验公式得到了弹体贯穿不同材料靶体的终点弹道公式,同样也忽略了靶背自由表面效应的影响。吴乔国[7]和孙炜海[8]将靶体视为可压缩双线性硬化材料,基于Wen半经验公式,进一步构造了靶背自由表面效应的衰减函数,并将衰减函数乘以Wen半经验公式[6]得到了弹体贯穿的阻力函数,建立了刚性弹贯穿金属靶的分析模型,但模型预测结果不够理想,且孙炜海[8]的模型中只考虑了锥头弹冲击的情况。蒋志刚等[9]将靶体视为不可压缩理想弹塑性材料,考虑了弹体正贯穿靶体过程中的靶背自由表面效应,建立了刚性尖头弹贯穿金属靶的三阶段模型,其预测结果与实验吻合较好。可以看出,已有模型将靶体视为不可压缩材料或忽略了靶背自由表面效应的影响,均会高估阻力函数[10-12],这对于装甲防护设计偏于危险。并且,已有模型较多针对单一弹头形状,缺乏同时考虑靶体可压缩性和靶背自由表面效应且弹头形状适用范围广泛的金属靶体贯穿分析模型。

    本文中基于T.L.Warren等[11]提出的自由表面效应衰减函数,将衰减函数乘以基于球形空腔膨胀理论得到的可压缩幂次硬化材料的阻力方程,推导金属靶体贯穿的阻力函数。建立弹体贯穿金属靶板的弹性衰减-塑性衰减-开裂三阶段模型,提出弹体瞬时速度的解析方程,并通过数值方法计算得到弹体的过载、瞬时速度和残余速度。通过与实验和已有模型的对比,对本文中的模型进行验证,同时探讨弹体冲击速度和靶板厚度对自由表面效应的影响,并分析弹靶摩擦因数对模型预测结果的影响。

    首先给出考虑靶背自由表面效应的阻力函数,然后建立考虑靶背自由表面和开裂影响的弹体贯穿模型,推导弹体瞬时速度的解析计算公式,同时给出弹体残余速度的数值计算方法。

    T.L.Warren等[11]在计算弹体斜侵彻金属靶过程中引入了自由表面效应衰减函数:

    f(R,rc,˙rc)={2Y/3[lnT+1T(rc/R)3]+0.5ρ˙r2c[3+(rc/R)44(rc/R)]2Y/3(lnT+1)+1.5ρ˙r2cRrp2Yln(R/rc)+0.5ρ˙r2c[3+(rc/R)44(rc/R)]2Y/3(lnT+1)+1.5ρ˙r2cR<rp (1)

    式中:T=2E/3YEYρ分别为靶体材料弹性模型、屈服强度和密度。R为弹体轴线任一点沿空腔径向到达自由表面的距离,rc为空腔半径,rp=T1/3rc为塑性区半径,如图 1所示,图 1v0为弹体冲击速度。略去空腔膨胀速度项[7],式(1)可以改写为:

    图  1  弹体冲击靶板过程中的弹塑性响应
    Figure  1.  Elastic-plastic responses during projectile striking target
    f(R,rc)={1T(rc/R)3lnT+1,Rrp3ln(R/rc)lnT+1,R<rp (2)

    Rrp时,塑性区边界未到达靶背自由面,空腔径向应力为弹性衰减;当Rrp时,则进入塑性衰减。以Z.Rosenberg等[13]的实验靶体参数为例,弹体冲击靶板过程中弹塑性响应如图 1所示,衰减函数随量纲一自由表面距离的变化关系如图 2所示。

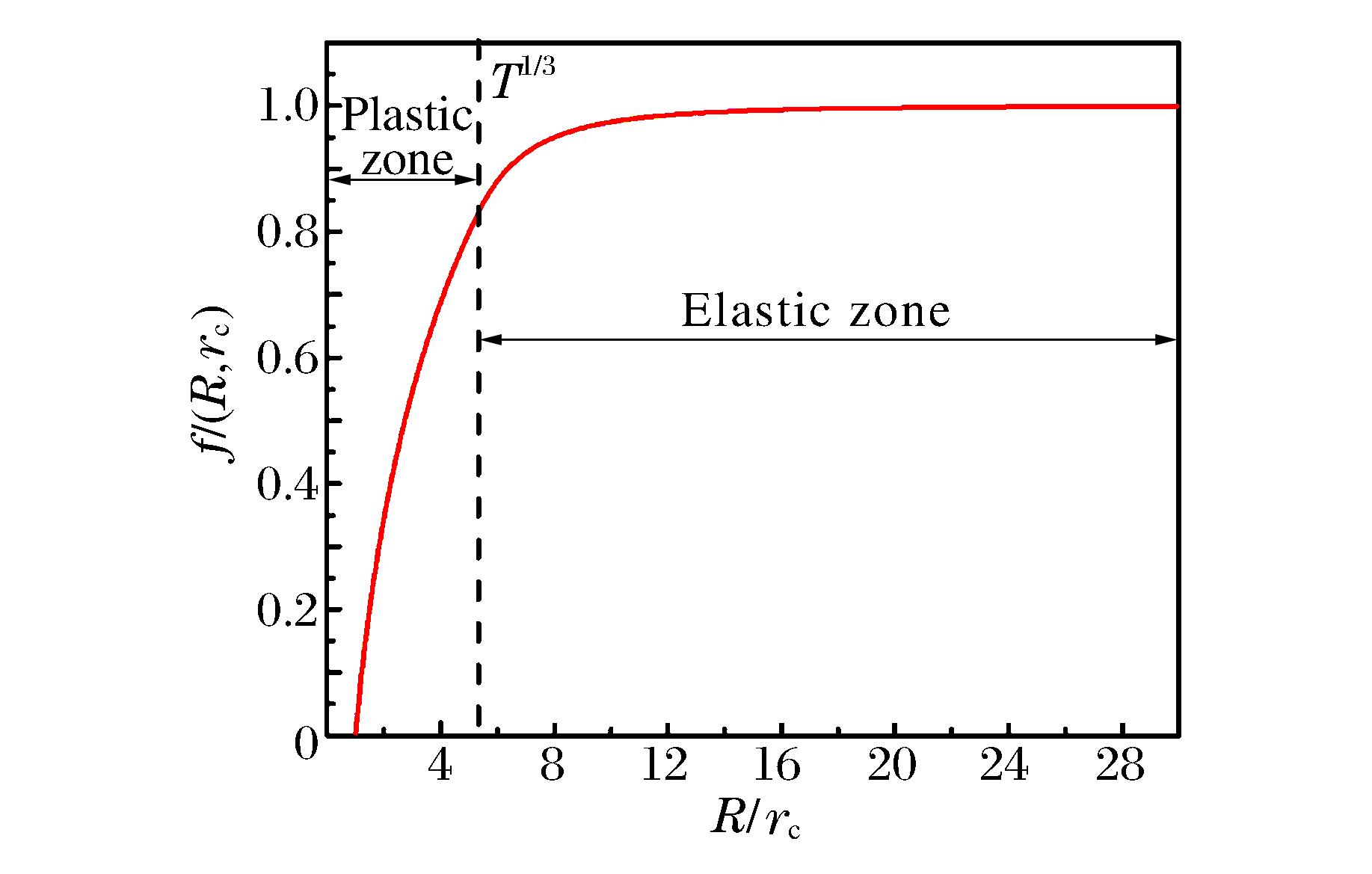

    图  2  衰减函数与自由表面距离的关系
    Figure  2.  Decay function vs. distance to the free surface

    则考虑自由表面效应的量纲一空腔径向应力σn如下式所示:

    σn/Y=(A+Bw2v2c)f(R,rc) (3)

    式中:w=ρ/Yvc为空腔膨胀速度,vc=vsinϕv为弹体瞬时速度,ϕ为弹头表面任意一点处切线与弹体轴向的夹角;AB为量纲一材料系数,与材料本构和可压缩性有关。对于不可压缩材料,B=1.5[5];对于可压缩材料,B需基于空腔膨胀理论,通过拟合量纲一径向应力和瞬时速度曲线得出。

    对于理想弹塑性材料,A满足[5]

    A=2/3+2ln{E/[3(1γ)Y]}/3 (4)

    式中:γ为靶体材料的泊松比,对于不可压缩材料,γ=0.5。

    对于幂次硬化材料,当材料可压缩时,A需通过拟合量纲一径向应力和瞬时速度曲线得出。当材料不可压缩时,A满足如下关系式[5]

    A=23[1+(2E3Y)n13Y2E0(lnx)n1xdx] (5)

    式中:n为应变硬化指数,n=0时,材料本构关系退化为不可压缩理想弹塑性模型。

    以弹尖作为原点,弹体轴线方向定为z轴,建立如图 3所示的坐标系。rc1rc2分别为弹性衰减阶段和塑性衰减阶段弹头表面z处对应的空腔半径,R1R2分别为与rc1rc2对应的有限球体半径。基于蒋志刚等[9]提出的考虑靶背开裂影响的思想,当有限球体外表面的等效拉伸断裂应变达到靶体材料单向拉伸断裂应变时,在外表面产生裂纹,塑性阶段结束。弹塑性阶段和塑性阶段的结束条件为[9, 14]

    图  3  弹头表面3个衰减区
    Figure  3.  Three decaying zones on the surface of projectile nose
    R/rc={R1/rcl=T1/3R2/rc2=[1exp(1.5εf)]1/3 (6)

    式中:R1=(HLp+z+ytanφ)/sinφH为靶板厚度;R23=R13+rc23Lp为瞬时侵彻深度;y=y(z)为当前坐标系下的弹体弹头表面曲线方程;εf为断裂应变。

    弹体冲击贯穿靶体过程中,弹头表面应力分为3个区域:弹性衰减区、塑性衰减区和开裂区(靶背),如图 3所示。将z1z2分别视为弹性阶段与塑性阶段、塑性阶段与靶背开裂阶段的临界点,由式(6)可得z1z2表达式如下:

    {z1=LpH+(T1/31)ytanφz2=LpH{1exp(3εf/2)/[1exp(3εf/2)]}1/3ytanφ (7)

    考虑自由表面效应的弹头表面径向应力随坐标z的变化如下:

    σn={Y(A+Bw2v2sin2φ)[lnT+1T(rc/R)3]/(lnT+1)z1z<min(Lp,l)3Y(A+Bw2v2sin2φ)ln(R/rc)/(lnT+1)z2z<z100z<z2 (8)

    式中:l为弹体头部长度。弹体轴向阻力公式为

    F=min(Lp,l)02πyσntanφ(1+μcosφ)dz (9)

    式中:μ为弹靶间的滑动摩擦因数。

    忽略摩擦(μ=0),将式(8)代入式(9),对弹头表面轴向分区域积分,得弹体轴向阻力公式如下:

    {F_i} = 2{\rm{ \mathsf{ π} }}Y\left( {A{p_i} + B{w^2}{v^2}{q_i}} \right) (10)

    piqi的表达式为:

    \left\{ \begin{array}{l} {p_i} = {\alpha _i} - T{\beta _i}/(1 + \ln T) + 3{\gamma _i}/(1 + \ln T)\\ {q_i} = {A_i} - T{B_i}/(1 + \ln T) + 3{C_i}/(1 + \ln T) \end{array} \right. (11)

    式中:i=1, 2, 3分别表示弹性衰减区域、弹性与塑性衰减区域以及弹性、塑性与开裂衰减区域等3个阶段。αiβiγiAiBiCi的表达式如下:

    {\alpha _1} = \int_0^t y \tan \varphi {\rm{d}}z, \quad \;\;\;\;{\alpha _2} = \int_{{t_1}}^t y \tan \varphi {\rm{d}}z, \quad \;\;\;\;{\alpha _3} = {\alpha _2} (12a)
    {\beta _1} = \int_0^t {{{\left( {{r_{\rm{c}}}/{R_1}} \right)}^3}} y\tan \varphi {\rm{d}}z, \quad \;{\beta _2} = \int_{{t_1}}^t {{{\left( {{r_{\rm{c}}}/{R_1}} \right)}^3}} y\tan \varphi {\rm{d}}z, \quad \;{\beta _3} = {\beta _2} (12b)
    {\gamma _1} = 0, \quad \;{\gamma _2} = \int_0^{{t_1}} y \tan \varphi \ln \left( {{R_2}/{r_{\rm{c}}}} \right){\rm{d}}z, \quad \;{\gamma _3} = \int_{{t_2}}^{{t_1}} y \tan \varphi \ln \left( {{R_2}/{r_{\rm{c}}}} \right){\rm{d}}z (12c)
    {A_1} = \int_0^t y \tan \varphi {\sin ^2}\varphi {\rm{d}}z, \quad {A_2} = \int_{{t_1}}^t y \tan \varphi {\sin ^2}\varphi {\rm{d}}z, \quad {A_3} = {A_2} (12d)
    {B_1} = \int_0^t {{{\left( {{r_{\rm{c}}}/{R_1}} \right)}^3}} y\tan \varphi {\sin ^2}\varphi {\rm{d}}z, \quad {B_2} = \int_{{t_1}}^t {{{\left( {{r_{\rm{c}}}/{R_1}} \right)}^3}} y\tan \varphi {\sin ^2}\varphi {\rm{d}}z, \quad {B_3} = {B_2} (12e)
    {C_1} = 0, \quad \;{C_2} = \int_0^{{t_1}} y \tan \varphi {\sin ^2}\varphi \ln \left( {{R_2}/{r_{\rm{c}}}} \right){\rm{d}}z, \quad \;{C_3} = \int_{{t_2}}^{{t_1}} y \tan \varphi {\sin ^2}\varphi \ln \left( {{R_2}/{r_{\rm{c}}}} \right)dz (12f)

    式中:t=min(Lp, l);t1=min(z1, l);t2=min(z2, l)。对于锥头弹,ϕ为定值,故qi=pisin2ϕ

    由牛顿第二定律可得:

    F = - m{\rm{d}}v/{\rm{d}}t = - m\left( {{\rm{d}}v/{\rm{d}}{L_{\rm{p}}}} \right)\left( {d{L_{\rm{p}}}/{\rm{d}}t} \right) = - mv{\rm{d}}v/{\rm{d}}{L_{\rm{p}}} (13)

    式中:m为弹丸质量,v为弹丸速度。将式(10)代入上式,令V=v2,可得:

    {\rm{d}}V/{\rm{d}}{L_{\rm{p}}} = - 4\pi Y\left( {A{p_i} + B{q_i}{w^2}V} \right)/m\quad \;\;\;\;i = 1, 2, 3 (14)

    给定初始条件Lp=0,V(0)=v02,对侵彻深度Lp进行离散,上述微分方程可用四阶Runge-Kutta法求解,结束条件为弹头与弹身连接处对应的靶背出现开裂,即z2=l

    上述计算方法可适用于任意尖头弹体贯穿金属靶板的计算,包括常见的尖锥(卵)、半球头弹体以及尖轴对称弹体等。并且,控制AB及衰减函数的取值,上述模型可以退化为已有模型[5, 9]。如,当忽略自由表面效应和开裂影响时,模型可退化为Chen-Li模型[5];忽略弹性阶段衰减,A按式(4)计算(γ=0.5),B=1.5,模型可退化为蒋志刚模型[9]。需要说明的是,如果考虑弹靶间摩擦效应的影响,计算过程与式(10)~(14)相同,但表达式更为复杂,此处不再给出。

    基于6组尖头弹体贯穿金属靶板的实验,以弹体贯穿靶板后的残余速度为指标,首先分析本文中模型的预测效果,然后与已有4个模型的预测结果进行了比较。弹体和靶体的实验参数分别见表 1表 2,其中:d为弹丸直径,ρp为弹丸密度。

    表  1  刚性弹贯穿金属靶板实验的弹体参数
    Table  1.  Experimental projectile parameters in perforation of rigid projectiles into metallic targets
    No. 文献 弹头形状 d/mm ρp/(g·cm-3) m/g l/mm
    1 [13] 锥头弹 7.1 7.85 25 10.7
    2 [15] 锥头弹 8.31 18.5 26 14.83
    3 [15] 锥头弹 8.31 18.5 26 14.83
    4 [15] 锥头弹 8.31 18.5 26 14.83
    5 [16] 卵头弹 12.9 7.83 81 21.4
    6 [17] 卵头弹 20 7.85 197 33
    下载: 导出CSV
    | 显示表格
    表  2  刚性弹贯穿金属靶板实验的靶体参数
    Table  2.  Experimental target parameters in perforation of rigid projectiles into metallic targets
    No. 文献 弹头形状 靶体材料 H/mm E/GPa ρ/(g·cm-3) Y/MPa γ n
    1 [13] 锥头弹 6061-T6铝 25.4 68.9 2.71 276 0.33 0.051
    2 [15] 锥头弹 5083-H131铝 12.7 70.3 2.66 276 1/3 0.084
    3 [15] 锥头弹 5083-H131铝 50.8 70.3 2.66 276 1/3 0.084
    4 [15] 锥头弹 5083-H131铝 76.2 70.3 2.66 276 1/3 0.084
    5 [16] 卵头弹 6061-T651铝 26.3 69 2.71 262 0.33 0.085
    6 [17] 卵头弹 5083-H116铝 20 71 2.66 240 0.33 0.108
    下载: 导出CSV
    | 显示表格

    图 4分别给出了表 1中6组锥(卵)头弹体贯穿金属靶板后剩余速度vr的实验数据和本文模型的预测曲线。其中Z.Rosenberg等[13]实验中A=4.407,B=1.133[18],断裂应变取为0.17[9];M.J.Forrestal等[15]实验中A=4.5,B=1.084[19],断裂应变取为0.13[20];A.J.Piekutowski等[16]实验中A=4.407,B=1.133[18],断裂应变取为0.17[9];T.Børvik等[17]实验中A=4.5,B=1.084,断裂应变取为0.31[9]。可以看出,本文模型对6组锥(卵)头弹体贯穿铝靶实验的预测效果均较好。

    图  4  本文模型剩余速度预测曲线与实验数据的对比
    Figure  4.  Comparison of residual velocities between proposed model and experimental data

    针对延性扩孔破坏模式,刚性尖头弹正贯穿金属靶板的理论分析模型主要有Forrestal-Warren(F-W)模型[4]、Chen-Li模型[5](C-L)、Wen Heming (WHM)模型[6]和蒋志刚(JZG)模型[9]。基于表 1中的6组实验,本节综合比较了上述模型和本文模型的预测效果, 结果如图 5所示。图 5(e)(f)中未给出JZG模型的分析结果,是由于实验5和6弹体参数不满足该模型的计算条件[21]

    图  5  本文模型剩余速度预测曲线与已有模型及实验数据的比较
    Figure  5.  Comparison of predictions of residual velocities between the model of this paper and other models

    图 5可以看出,靶板较厚时,WHM和JZG模型对弹体残余速度预测结果偏大,而靶板较薄的情况下,C-L和F-W模型的预测结果则偏小。本文中模型与各实验的预测均较理想,只有在靶板很厚时(图 5(d)),本文中模型的预测结果偏大,主要原因在于,随着靶板厚度的增加,弹靶接触面的滑动摩擦力做功耗能增大,而本文的计算结果忽略了摩擦的影响,关于摩擦的影响将在第4节讨论。

    图 6分别给出了表 1中6组贯穿实验的考虑自由表面效应(衰减函数见式(2))和不考虑自由表面效应(衰减函数f(R, rc)=1)的预测曲线。

    图  6  自由表面效应对6组贯穿实验残余速度预测的影响
    Figure  6.  Free-surface effect on the prediction of residual velocities for six sets of experimental data

    图 6可见,当靶体厚度较小时,如1≤H/d≤3.58,考虑自由表面效应的模型预测结果明显优于不考虑自由表面效应的预测结果,这是由于靶板较薄的情况下,弹体头部入靶后,弹性衰减阶段时间较短,弹体头部区域很快进入塑性衰减阶段,自由表面效应衰减的能量占总耗能的百分比较大,自由表面效应影响显著。当靶板较厚时,如H/d≥6.11,忽略自由表面效应影响的预测结果更接近实验数据,其原因在于当靶板较厚时:(1)弹性衰减阶段的时间较长,自由表面效应衰减的能量占总耗能的百分比较小;(2)弹靶间滑动摩擦力做功消耗能量较大,而本文计算时忽略了摩擦的影响。

    以实验1弹靶参数为例,讨论侵彻和贯穿2种情况下,冲击速度对自由表面效应的影响。在靶板厚度一定的条件下,当弹体冲击速度小于弹道极限速度时(侵彻情形),采用本文模型计算得到的考虑和不考虑自由表面效应的弹体瞬时速度和过载变化曲线如图 7所示,图中vbl=301.9 m/s为弹道极限速度(一定厚度下,弹体临界贯穿靶板的最小速度,见图 4(a))。当弹体冲击速度大于弹道极限速度时(贯穿情形),本文模型计算得到的曲线如图 8所示。z1=0表示弹尖部分进入塑性衰减,z2=l表示弹体弧柱交接处对应的靶背开裂,弹体贯穿靶体,计算终止。

    图  7  侵彻情形下冲击速度对自由表面效应的影响
    Figure  7.  Influence of impact velocity on free-surface effect while the projectile penetrating into the target
    图  8  贯穿情形下冲击速度对自由表面效应的影响
    Figure  8.  Influence of impact velocity on free-surface effect while the projectile penetrating through the target

    图 7~8可以看出,靶背自由表面效应对于侵彻和贯穿问题均有影响,本文的计算方法不仅适用于贯穿问题的计算,也能有效计算有限厚靶板的侵彻问题,具体的:

    (1) 图 7表明,当弹体冲击速度小于弹道极限速度时(侵彻情形),随着冲击速度的减小,靶背自由表面效应的影响逐渐减弱,主要原因在于,靶厚一定时,速度越小,弹体离靶背自由表面的距离越远,自由表面的影响越弱,当弹体冲击速度为270 m/s时,考虑自由表面效应和不考虑自由表面效应计算得到的侵彻深度相差0.38%,已经可以忽略不计;

    (2) 图 8表明,当弹体冲击速度大于弹道极限速度时(贯穿情形),随着冲击速度的增大,靶背自由表面效应影响逐渐减弱,这是由于速度越大,弹体贯穿靶板时间越短,自由表面效应的累计衰减越小,当冲击速度为750 m/s时,考虑自由面效应和不考虑自由面效应计算得到的残余速度仅差2.3%;

    (3) 由图 7(b)图 8(b)可以看出,速度的增加对弹体过载的峰值影响较小,以图 8(b)为例,弹体冲击速度增加98.7%时,过载增加6.5%,冲击速度增加148.4%时,过载则增加11.5%。上述计算得到的不考虑自由表面效应的弹体过载曲线与M.J.Forrestal等[22]在混凝土靶侵彻实验中实测曲线及其速度影响规律一致;考虑自由表面效应的弹体过载曲线存在“减速度拖曳”现象,这与陈小伟等[23]和Wu Hao等[24]的结论相同。

    上述结论是基于固定靶板厚度得出,仅讨论了冲击速度的影响,对于靶板厚度的影响,见3.3节。

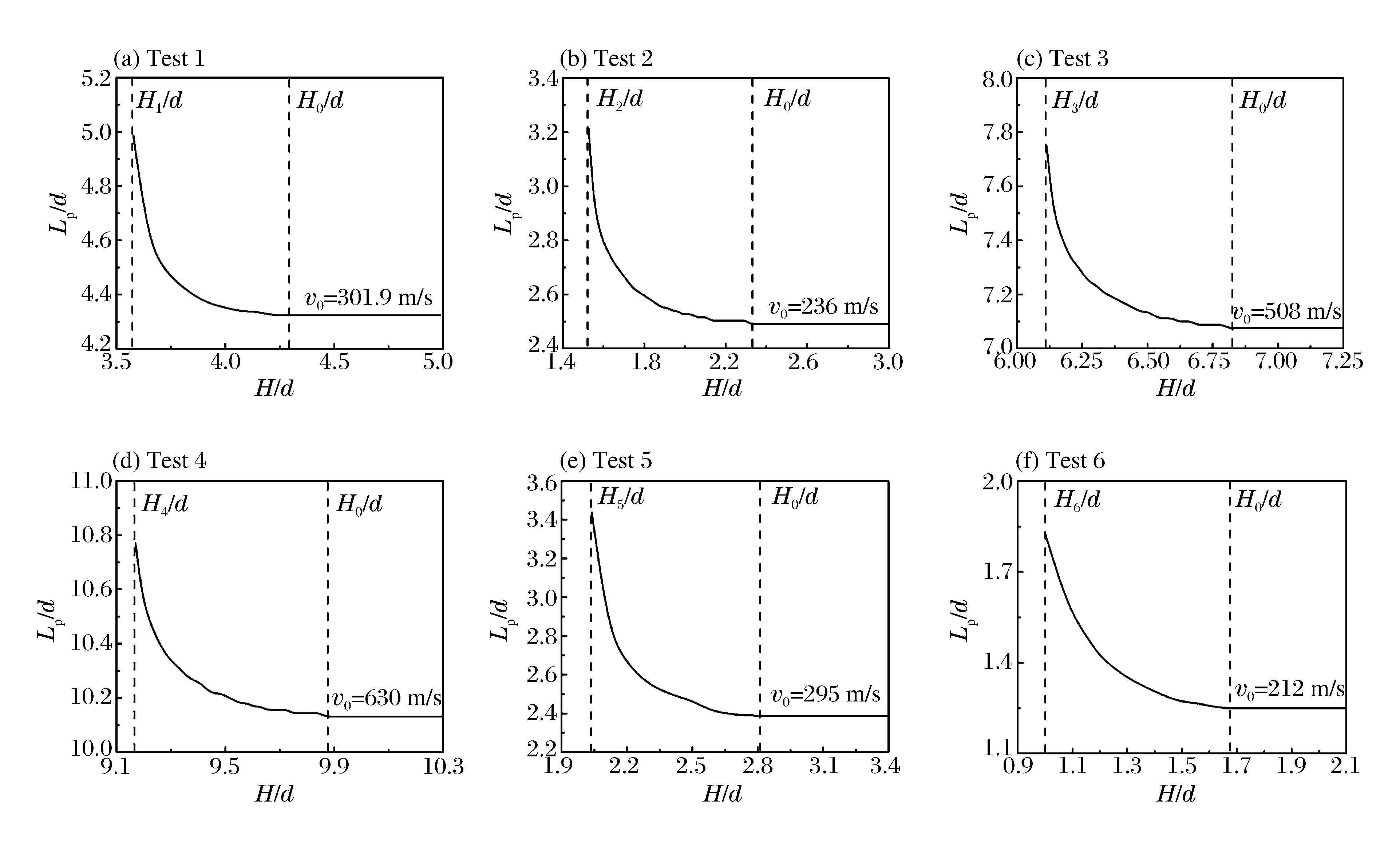

    本节中对弹体冲击速度一定且小于弹道极限速度时(即侵彻情形),不同靶板厚度下靶背自由表面效应的影响进行分析。取本文中计算得到的表 1中6组实验弹道极限速度为初始冲击速度v0,弹体侵彻深度随靶板厚度变化曲线如图 9所示,图中H1~H6表 1中六组实验靶板厚度,H0为本文计算中可以不考虑自由表面效应的临界厚度,当H>H0时靶板可以视为无限厚。取H/d变化步长为0.1,当前后2步的Lp/d增加值为0.001时的H/d定义为H0/d。本文中定义弹体贯穿靶板为弹体弧柱交接处对应的靶背出现开裂,即z2=l

    图  9  弹体侵彻深度随靶板厚度的变化
    Figure  9.  Depth of penetration vs. plate thickness

    可以看出,当弹体冲击速度一定且小于弹道极限速度时(即侵彻情形),随着靶板厚度的增加,靶背自由表面效应影响逐渐减弱,弹体轴向阻力增大,侵彻深度随之减小,直至趋于定值,此时靶背自由表面效应可忽略。对上述6组模型预测的临界半无限靶板厚度H0/d进行分析,引入冲击因子I0

    {I_0} = mv_0^2/\left( {Y{d^3}} \right) (15)

    式中:H0I0关系如图 10所示,通过线性拟合6组数据,得到:

    图  10  半无限临界靶板厚度与冲击因子关系
    Figure  10.  Semi-infinite critical plate thickness vs. impact factor
    {\mathit{H}_{\rm{0}}}{\rm{/ }}\mathit{d}{\rm{ = }}\mathit{k}{\mathit{I}_{\rm{0}}}{\rm{ + }}{\mathit{k}_{\rm{1}}} (16)

    式中:k=0.134 81,k1=1.128 79。

    本文定义弹体贯穿靶板条件为弹体弧柱交接处对应的靶背出现开裂,而视其未开裂时为侵彻问题,基于此前提进行数值计算。然而对于大多数侵彻问题而言,靶体可视为半无限厚的条件为弹尖部位不穿出靶背(即靶背不开裂)且自由表面效应的影响可以忽略,所以,该条件下侵彻中可不考虑自由表面效应的临界厚度H**为在本文计算的H0基础下增加弹头长度项,则式(16)改写为:

    {H^{**}} = \left( {k{I_0} + {k_1}} \right)d + l (17)

    对于弹体冲击有限厚金属靶板,当靶板厚度H>H**时,靶体可视为半无限厚,反之应考虑靶背自由表面效应影响。而当靶厚H一定时,由式(17)可得,当弹体初始冲击因子满足I0I0*=[(H-l)/d-k1]/k时,靶体同样可视为半无限厚,反之则需要考虑靶背自由表面效应影响。

    事实上,综合3.2和3.3节分析可以看出,对于靶板厚度一定时,弹体初始冲击因子存在区间[I0*, I0**],其中I0*IBLI0**IBL为弹体临界贯穿靶板的初始冲击因子,当I0*I0I0**时,需要考虑靶背自由表面效应影响;反之可忽略自由表面效应影响。同样,弹体初始冲击因子一定时,靶板厚度存在区间[H*, H**],其中H*HPLH**HPL为弹体临界贯穿的靶板厚度,当H*HH**时,需要考虑靶背自由表面效应影响;反之可忽略自由表面效应影响。上述分析为弹体终点弹道参数的计算提供了参考。

    上述计算中只得到了H**I0*,而未得到H*I0**,其原因在于:当HH*,即I0>I0**时,冲击速度较高,靶板相对较薄,破坏模式不再为单一的延性扩孔,而是整体变形和冲塞等多种破坏模式的耦合,上述计算方法不再适用;另外弹体也可能产生侵蚀,不能再视为刚体。

    随着靶板厚度的增加,弹靶交界面的滑动摩擦力做功耗能增大,而忽略摩擦的影响会导致模型对残余速度预测偏高。考虑弹靶接触面的滑动摩擦,对表 1中实验4和实验5的残余速度的预测结果进行分析。对于实验4和5中锥头弹贯穿铝靶,M.J.Forrestal等[15]建议摩擦因数取为0.02,而黄徐利等[25]建议取为0.1,图 11给出了不同摩擦因数下本文模型对2组较厚靶板残余速度的预测曲线。

    图  11  不同摩擦因数下弹体初始速度与残余速度
    Figure  11.  Residual velocities vs. initial velocities at different friction coefficient

    图 11可见,靶板较厚时,弹靶交界面的滑动摩擦对残余速度的影响较大,且摩擦因数取为0.1时,预测效果最好,这与黄徐利等[25]的结论一致。

    (1) 建立了同时考虑靶体可压缩性、靶背自由表面效应和开裂影响的弹体贯穿有限厚金属靶板的分析模型,采用该模型既可以计算贯穿问题,也可以计算有限厚靶板的侵彻问题,模型预测结果与实验数据吻合较好,且模型在特殊条件下可退化成已有模型。

    (2) 本文模型可用于计算任一尖头弹体冲击贯穿金属靶板的终点弹道参数,包括常见的尖锥(卵)、半球头弹体以及尖轴对称弹体等。

    (3) 当靶板厚度一定时,弹体初始冲击因子存在区间[I0*, I0**],当I0*I0I0**时,需要考虑靶背自由表面效应的影响;反之可以忽略自由表面效应的影响。同样,当弹体初始冲击因子I0一定时,靶板厚度存在区间[H*, H**],当H*HH**时,需要考虑靶背自由表面效应的影响;反之可以忽略自由表面效应的影响。

    (4) 靶板较厚时,需要考虑弹靶间滑动摩擦的影响,且对于锥头弹,摩擦因数取0.1较合适。

  • 图  1  弹体冲击靶板过程中的弹塑性响应

    Figure  1.  Elastic-plastic responses during projectile striking target

    图  2  衰减函数与自由表面距离的关系

    Figure  2.  Decay function vs. distance to the free surface

    图  3  弹头表面3个衰减区

    Figure  3.  Three decaying zones on the surface of projectile nose

    图  4  本文模型剩余速度预测曲线与实验数据的对比

    Figure  4.  Comparison of residual velocities between proposed model and experimental data

    图  5  本文模型剩余速度预测曲线与已有模型及实验数据的比较

    Figure  5.  Comparison of predictions of residual velocities between the model of this paper and other models

    图  6  自由表面效应对6组贯穿实验残余速度预测的影响

    Figure  6.  Free-surface effect on the prediction of residual velocities for six sets of experimental data

    图  7  侵彻情形下冲击速度对自由表面效应的影响

    Figure  7.  Influence of impact velocity on free-surface effect while the projectile penetrating into the target

    图  8  贯穿情形下冲击速度对自由表面效应的影响

    Figure  8.  Influence of impact velocity on free-surface effect while the projectile penetrating through the target

    图  9  弹体侵彻深度随靶板厚度的变化

    Figure  9.  Depth of penetration vs. plate thickness

    图  10  半无限临界靶板厚度与冲击因子关系

    Figure  10.  Semi-infinite critical plate thickness vs. impact factor

    图  11  不同摩擦因数下弹体初始速度与残余速度

    Figure  11.  Residual velocities vs. initial velocities at different friction coefficient

    表  1  刚性弹贯穿金属靶板实验的弹体参数

    Table  1.   Experimental projectile parameters in perforation of rigid projectiles into metallic targets

    No. 文献 弹头形状 d/mm ρp/(g·cm-3) m/g l/mm
    1 [13] 锥头弹 7.1 7.85 25 10.7
    2 [15] 锥头弹 8.31 18.5 26 14.83
    3 [15] 锥头弹 8.31 18.5 26 14.83
    4 [15] 锥头弹 8.31 18.5 26 14.83
    5 [16] 卵头弹 12.9 7.83 81 21.4
    6 [17] 卵头弹 20 7.85 197 33
    下载: 导出CSV

    表  2  刚性弹贯穿金属靶板实验的靶体参数

    Table  2.   Experimental target parameters in perforation of rigid projectiles into metallic targets

    No. 文献 弹头形状 靶体材料 H/mm E/GPa ρ/(g·cm-3) Y/MPa γ n
    1 [13] 锥头弹 6061-T6铝 25.4 68.9 2.71 276 0.33 0.051
    2 [15] 锥头弹 5083-H131铝 12.7 70.3 2.66 276 1/3 0.084
    3 [15] 锥头弹 5083-H131铝 50.8 70.3 2.66 276 1/3 0.084
    4 [15] 锥头弹 5083-H131铝 76.2 70.3 2.66 276 1/3 0.084
    5 [16] 卵头弹 6061-T651铝 26.3 69 2.71 262 0.33 0.085
    6 [17] 卵头弹 5083-H116铝 20 71 2.66 240 0.33 0.108
    下载: 导出CSV
  • [1] 陈小伟.穿甲/侵彻问题的若干工程研究进展[J].力学进展, 2009, 39(3):316-351. doi: 10.3321/j.issn:1000-0992.2009.03.006

    Chen Xiaowei. Advances in the penetration/perforation of rigid projectiles[J]. Advances in Mechanics, 2009, 39(3):316-351. doi: 10.3321/j.issn:1000-0992.2009.03.006
    [2] 肖云凯, 吴昊, 方秦, 等.穿甲弹冲击多层金属靶板终点弹道参数的研究进展[J].防护工程, 2014, 36(3):52-68. http://www.wanfangdata.com.cn/details/detail.do?_type=perio&id=fhgc201403010

    Xiao Yunkai, Wu Hao, Fang Qin, et al. Review on the terminal ballistic parameters of the armor-piercing penetrator striking the multi-layered metallic shields[J]. Projective engineering, 2014, 36(3):52-68. http://www.wanfangdata.com.cn/details/detail.do?_type=perio&id=fhgc201403010
    [3] 蒋志刚, 曾首义, 周建平.尖头弹丸撞击下金属靶板弹道极限的两种工程模型[J].应用力学学报, 2005, 22(1):21-25. doi: 10.3969/j.issn.1000-4939.2005.01.005

    Jiang Zhigang, Zeng Shouyi, Zhou Jianping. The two engineering models of ballistic limits for sharp-nosed projectile striking metallic plates[J]. Chinese Journal of Applied Mechanics, 2005, 22(1):21-25. doi: 10.3969/j.issn.1000-4939.2005.01.005
    [4] Forrestal M J, Warren T L. Perforation equations for conical and ogive nose rigid projectiles into aluminum target plates[J]. International Journal of Impact Engineering, 2009, 36(2):220-225. doi: 10.1016/j.ijimpeng.2008.04.005
    [5] Chen Xiaowei, Li Qingming. Perforation of a thick plate by rigid projectiles[J]. International Journal of Impact Engineering, 2003, 28(7):743-759. doi: 10.1016/S0734-743X(02)00152-5
    [6] Wen Heming. Predicting the penetration and perforation of targets by projectiles at normal incidence[J]. Mechanics of Structures and Machines, 2002, 30(4):543-577. doi: 10.1081/SME-120015076
    [7] 吴乔国.不同材料靶板的抗弹性能研究[D].合肥: 中国科学技术大学, 2012. http://cdmd.cnki.com.cn/Article/CDMD-10358-1012503653.htm
    [8] 孙炜海.锥头弹丸正撞击下金属靶板破坏模式的理论和数值模拟研究[D].合肥: 中国科学技术大学, 2009. http://www.wanfangdata.com.cn/details/detail.do?_type=degree&id=Y1498383
    [9] 蒋志刚, 曾首义, 周建平.中等厚度金属靶板的三阶段贯穿模型[J].兵工学报, 2007, 28(9):1046-1052. doi: 10.3321/j.issn:1000-1093.2007.09.005

    Jiang Zhigang, Zeng Shouyi, Zhou Jianping. A three-stage model for the perforation of moderately thick metallic plates[J]. Acta Armamentarii, 2007, 28(9):1046-1052. doi: 10.3321/j.issn:1000-1093.2007.09.005
    [10] Luk V K, Forrestal M J, Amos D E. Dynamic spherical cavity expansion of strain-hardening materials[J]. Journal of Applied Mechanics, 1991, 58(1):1-6. doi: 10.1115/1.2897150
    [11] Warren T L, Poormon K L. Penetration of 6061-T6511 aluminum targets by ogive-nosed VAR 4340 steel projectiles at oblique angles: Experiments and simulations[J]. International Journal of Impact Engineering, 2001, 25(10):993-1022. doi: 10.1016/S0734-743X(01)00024-0
    [12] 孔祥振, 方秦, 吴昊.考虑靶体自由表面和开裂区影响的可变形弹体侵彻脆性材料的终点弹道分析[J].兵工学报, 2014, 35(6):814-821. http://www.wanfangdata.com.cn/details/detail.do?_type=perio&id=bgxb201406010

    Kong Xiangzhen, Fang Qin, Wu Hao. Ballistics study of the deformable projectile penetrating brittle material targets with the free-surface and crack region effects[J]. Acta Armamentarii, 2014, 35(6):814-821. http://www.wanfangdata.com.cn/details/detail.do?_type=perio&id=bgxb201406010
    [13] Rosenberg Z, Forrestal M J. Perforation of aluminum plates with conical-nosed rods-additional data and discussion[J]. Journal of Applied Mechanics, 1988, 55(1):236-238. doi: 10.1115/1.3173639
    [14] Wen Heming. Deformation and t earing of clamped work-hardening beams subjected impulsive loading[J]. International Journal of Impact Engineering, 1996, 18(4):425- 433. doi: 10.1016/0734-743X(95)00053-D
    [15] Forrestal M J, Luk V K, Brar N S. Perforation of aluminum armor plates with conical-nose projectiles[J]. Mechanics of Materials, 1990, 10(1):97-105. doi: 10.1016-0167-6636(90)90020-G/
    [16] Piekutowski A J, Forrestal M J, Poormon K L, et al. Perforation of aluminum plates with ogive-nose steel rods at normal and oblique impacts[J]. International Journal of Impact Engineering, 1996, 18(7):877-887. http://www.wanfangdata.com.cn/details/detail.do?_type=perio&id=416180fc47231590075ba96a78c39250
    [17] Børvik T, Forrestal M J, Warren T L. Perforation of 5083-H116 aluminum armor plates with ogive-nose rods and 7.62 mm APM2 bullets[J]. Experimental Mechanics, 2010, 50(7):969-978. doi: 10.1007/s11340-009-9262-5
    [18] Forrestal M J, Brar N S, Luk V K. Penetration of strain-hardening targets with rigid spherical-nose rods[J]. Journal of Applied Mechanics, 1991, 58(1):7-10. doi: 10.1115/1.2897183
    [19] 周辉.弹塑性材料中的空穴膨胀理论及其在侵彻力学中的应用[D].合肥: 中国科学技术大学, 2004. http://www.wanfangdata.com.cn/details/detail.do?_type=degree&id=Y615875
    [20] Tucker M T, Horstemeyer M F, Whittington W R, et al. The effect of varying strain rates and stress states on the plasticity, damage, and fracture of aluminum alloys[J]. Mechanics of Materials, 2010, 42(10):895-907. doi: 10.1016/j.mechmat.2010.07.003
    [21] 肖云凯, 方秦, 吴昊, 等.刚性尖头弹扩孔贯穿金属靶板理论模型的讨论[J].振动与冲击, 2016, 35(1):195-215. http://d.old.wanfangdata.com.cn/Periodical/zdycj201601031

    Xiao Yunkai, Fang Qin, Wu Hao, et al. Discussions on the ductile hole expansion perforation models for the rigid sharp-nosed projectile perforating metallic plate[J].Journal of Vibration and Shock, 2016, 35(1):195-215. http://d.old.wanfangdata.com.cn/Periodical/zdycj201601031
    [22] Forrestal M J, Frew D J, Hickerson J P, et al. Penetration of concrete targets with deceleration-time measurements[J]. International Journal of Impact Engineering, 2003, 28(5):479-497. doi: 10.1016/S0734-743X(02)00108-2
    [23] 陈小伟, 金建明.动能深侵彻弹的力学设计(Ⅱ):弹靶的相关力学分析与实例[J].爆炸与冲击, 2006, 26(1):71-78. doi: 10.3321/j.issn:1001-1455.2006.01.012

    Chen Xiaowei, Jin Jianming. Mechanics of structural design of EPW (Ⅱ): Analyses on the design of EPW projectiles, concrete targets and examples[J]. Explosion and Shock Waves, 2006, 26(1):71-78. doi: 10.3321/j.issn:1001-1455.2006.01.012
    [24] Wu Hao, Fang Qin, Peng Yong, et al. Hard projectile perforation on the monolithic and segmented RC panels with a rear steel liner[J]. International Journal of Impact Engineering, 2014, 76:232-250. http://www.wanfangdata.com.cn/details/detail.do?_type=perio&id=68d38b07a3a413e4666ef584536d4659
    [25] 黄徐利, 陈小伟, 梁冠军.尖头弹穿甲韧性金属靶模型分析[J].爆炸与冲击, 2011, 31(5):490-496. doi: 10.11883/1001-1455(2011)05-0490-07

    Huang Xuli, Chen Xiaowei, Liang Guanjun. Analysis on perforation of ductile metallic plates by a rigid sharp-nosed projectile[J].Explosion and Shock Waves, 2011, 31(5):490-496. doi: 10.11883/1001-1455(2011)05-0490-07
  • 期刊类型引用(3)

    1. 高华,熊超,殷军辉,邓辉咏,王绪财. 多层异质陶瓷复合靶板抗侵彻试验及数值模拟. 火炮发射与控制学报. 2019(01): 89-93+98 . 百度学术
    2. 高华,熊超,殷军辉,邓辉咏. 多层异质复合结构的动力学响应及抗侵彻性能. 复合材料学报. 2019(05): 1284-1294 . 百度学术
    3. 高华,熊超,殷军辉,邓辉咏,王绪财. 陶瓷复合靶板抗侵彻性能试验及数值研究. 兵器材料科学与工程. 2018(03): 38-42 . 百度学术

    其他类型引用(5)

  • 加载中
图(11) / 表(2)
计量
  • 文章访问数:  4625
  • HTML全文浏览量:  1229
  • PDF下载量:  553
  • 被引次数: 8
出版历程
  • 收稿日期:  2014-10-10
  • 修回日期:  2015-01-28
  • 刊出日期:  2016-05-25

目录

/

返回文章
返回
