带隔板装药爆轰波马赫反射理论研究和数值模拟

潘建 张先锋 何勇 邓启斌

李嘉皓, 徐便, 郑宇轩, 周风华. 液压膨胀环恒应变率加载技术[J]. 爆炸与冲击, 2023, 43(2): 024101. doi: 10.11883/bzycj-2022-0160
引用本文: 潘建, 张先锋, 何勇, 邓启斌. 带隔板装药爆轰波马赫反射理论研究和数值模拟[J]. 爆炸与冲击, 2016, 36(4): 449-456. doi: 10.11883/1001-1455(2016)04-0449-08
LI Jiahao, XU Bian, ZHENG Yuxuan, ZHOU Fenghua. Constant strain-rate loading of liquid-driving expanding ring[J]. Explosion And Shock Waves, 2023, 43(2): 024101. doi: 10.11883/bzycj-2022-0160
Citation: Pan Jian, Zhang Xianfeng, He Yong, Deng Qibin. Theoretical and numerical study on detonation wave Mach reflection in high explosive charge with waveshaper[J]. Explosion And Shock Waves, 2016, 36(4): 449-456. doi: 10.11883/1001-1455(2016)04-0449-08

带隔板装药爆轰波马赫反射理论研究和数值模拟

doi: 10.11883/1001-1455(2016)04-0449-08
基金项目:

中央高校基本科研业务费专项项目 30916011305

详细信息
    作者简介:

    潘建(1987—),男,博士研究生

    通讯作者:

    张先锋, lynx@mail.edu.cn

  • 中图分类号: O381

Theoretical and numerical study on detonation wave Mach reflection in high explosive charge with waveshaper

  • 摘要: 基于三波理论和Whitham方法对带隔板装药爆轰波相互作用后发生的正规反射和非正规反射进行了理论分析,给出了爆轰波发生马赫反射时临界入射角和马赫杆增长角等参数的变化规律,提出了马赫杆高度的计算模型。基于凝聚炸药爆轰Jones-Wilkins-Lee(JWL)模型和冲击起爆的Lee-Tarver模型,利用有限元计算软件对带隔板装药爆轰波的传播过程进行了数值模拟。结果表明,发生马赫反射后,随着爆轰波的传播,马赫杆的高度不断增加。数值模拟结果与理论计算结果吻合较好,说明本文中采用的理论模型和数值模拟方法能够较准确地描述带隔板装药爆轰波马赫反射的传播过程。
  • 研究金属的冲击拉伸碎裂问题通常采用膨胀环(壳)实验,目前膨胀环实验技术主要为由Johnson等[1]提出的爆炸膨胀环技术和由Niordson[2]提出的电磁膨胀环技术。但在早期的实验技术中,金属圆环的膨胀过程较为复杂,定量分析圆环的力学性能通常较困难。自20世纪80年代,学者们对其做了大量改进,解决了技术和测量上的诸多问题[3-6]。中国工程物理研究院流体物理研究所对电磁膨胀环和爆炸膨胀环技术均开展过相关实验研究,桂毓林等[7-8]改进了快速放电和短路开关,在不采用雷管开关的情况下实现了试件的自由膨胀,利用改进的电磁膨胀环技术研究了无氧铜的动态断裂与破碎特征;汤铁钢等[9-10]建立了爆炸丝线起爆方式的爆炸膨胀环实验技术,能较好地实现爆炸膨胀环实验的均匀起爆和金属圆环的自由膨胀。目前,大多数学者都致力于自由膨胀实验技术的优化和改进,主要原因是研究材料本构关系时,圆环在自由膨胀过程中径向分量上外力为零,从而可以简便地获取材料在环向均匀拉伸作用下的一维应力-应变关系,但圆环自由膨胀的同时也会导致试件在膨胀断裂过程中的拉伸应变率逐渐降低,初始加载与断裂时刻的应变率甚至会存在量级上的差别,这给研究应变率敏感材料的拉伸碎裂问题带来了极大的不便。

    针对准一维冲击拉伸碎裂问题,Mott[11]提出了卸载波传播距离控制碎片平均尺寸的思想,Grady[12]和Kipp等[13]进一步完善了Mott卸载波理论,通过引入一个与断裂能量相关的内聚断裂模型来描述理想刚塑性材料的冲击拉伸碎裂过程,并获得了碎裂产生碎片的平均尺寸L=[24Gc/(ρ˙ε2)]1/3,其中L为碎片的平均尺寸,Gc为材料的断裂能,ρ为材料的密度,˙ε为断裂时刻的应变率。显然,碎片的平均尺寸强烈依赖于加载应变率,而加载过程中应变率跨度极大的自由膨胀给分析带来了极大的难度。在冲击拉伸碎裂研究过程中,重点关注的是加载应变率和碎片平均尺寸及其分布,因而在该问题下的膨胀环实验技术可以忽略非自由膨胀带来的复杂应力分析,而应该尽可能地实现恒定应变率加载。

    郑宇轩等[14]、张佳等[15]发展了一种基于Hopkinson压杆的液压膨胀环实验技术,利用液体体积近似不可压缩的特性,通过液压腔截面积的大比例缩小,实现较低速度的活塞冲击转化为圆环试件沿径向的高速膨胀,促使圆环产生拉伸碎裂。在该实验装置的基础上,本文中,拟通过合理控制液体的加载速度和加载时长,实现金属圆环的近似恒定应变率加载。从理论上给出实现金属圆环恒应变率膨胀所需液压加载曲线的近似表达式,通过流固耦合的有限元数值分析方法的优化和改进,反推能实现圆环恒定环向应变率加载的水流速度时程曲线,并在分离式霍普金森压杆(split Hopkinson pressure bar, SHPB)上通过波形整形器来获得期望的加载入射波形,通过加入活塞限位器来控制液体的加载量,从实验上获得与理论水流加载速度相近的加载方式,利用激光干涉测速仪(displacement interferometer system for any reflector,DISAR)测量金属圆环膨胀过程中外表面的粒子径向速度,从而获得应变率时程曲线,验证该恒应变率加载技术的可行性。

    在前期工作中,液压膨胀环实验技术能有效地实现固体的冲击拉伸碎裂[15-17],如图1所示。前期的实验装置采用凸台结构,加载过程中液体持续加载时间较短,从而实现近似的自由膨胀。但如果要实现恒定应变率加载,液体必须持续作用于膨胀环,由于金属圆环直径在膨胀过程中逐渐增大,因而加载速度也必须单调递增。

    图  1  液压膨胀环装置原理示意图[15]
    Figure  1.  Schematic diagram of the liquid-driving expanding ring[15]

    实验中采用的加载液体为水,假设其为近似不可压缩的无黏液体,因此在膨胀环发生断裂前,单位时间内水流加载的流量近似等于膨胀环内腔增加的体积,即:

    πR2vw=2πrhvr
    (1)

    式中:R为加载水流流道的半径,为不变量;vw为液体的加载速度;vr为环的径向膨胀速度;h为膨胀环的高度,在颈缩前变化不明显,因而假定近似不变;r为膨胀环当前时刻的半径,表达式为:

    r=r0(1+ε)
    (2)

    式中:r0为膨胀环的初始半径,ε为环的环向应变。

    膨胀环在膨胀过程中的应变率为:

    ˙ε=vrr=vrr0(1+ε)
    (3)

    将式(1)~(3)联立,简化可得:

    vw=2r20h˙εR2(1+ε)2=2r20h˙εR2(1+t0˙εdt)2
    (4)

    式(4)即为整个膨胀过程的水流加载方程。如图2所示,考虑实验过程中不可能为突加载荷,因而假定膨胀环在膨胀过程中的应变率分为线性增长阶段和应变率稳定阶段。线性增长阶段的加载时间为t1,相对应的加载水流速度为vw1,此时膨胀环产生的应变为ε1;应变率稳定阶段的应变率为˙ε1,相对应的加载水流速度为vw2

    图  2  理想恒应变率膨胀时程曲线
    Figure  2.  Time history curve of strain-rate in ideal expansion

    对于应变率线性增长阶段的水流加载方程,有:

    vw1=2r20h˙ε1R2t1t(1+t0˙ε1t1tdt)2=2r20h˙ε1R2t1t(1+˙ε1t1t2+˙ε124t21t4)
    (5)

    由于整个加载历时在微秒量级,即t1 s,对于加载应变率不是非常高的时候,可以忽略式(5)中的时间高阶小量,式(5)可近似为:

    vw1=2r20h˙ε1R2t1t
    (6)

    而对于应变率稳定阶段的水流加载方程,有:

    vw2=2r20h˙ε1R2(1+ε1+tt1˙ε1dt)2=2r20h˙ε1R2[1+ε1+˙ε1(tt1)]2
    (7)

    期望试件尽快进入恒应变率稳定阶段,那么线性增长阶段膨胀的应变应尽可能小,即ε11,忽略增长阶段的小应变和时间上的二阶小量,那么式(7)可近似为:

    vw2=2r20h˙ε1R2[1+˙ε1(tt1)]2=2r20h˙ε1R2(1+2˙ε1t2˙ε1t1)
    (8)

    则在给定应变率增长阶段的时间t1以及稳定阶段的应变率˙ε1时,对于膨胀环的整个膨胀过程,有:

    vw={2r20h˙ε1R2t1ttt12r20h˙ε1R2(1+2˙ε1t2˙ε1t1)tt1
    (9)

    式(9)给出了获得恒应变率加载的近似水流加载曲线,该曲线为双线性表达式,在数值模拟和实验中均能较好地实现。

    利用Abaqus/Explicit显式动态分析有限元软件对膨胀环在液压高速驱动下的拉伸碎裂过程进行流固耦合数值模拟,采用Abaqus/CEL(coulpled Euler Lagrange)模拟水流冲击过程[18]。数值模拟采用实验使用的膨胀环试件几何模型:内径32 mm、外径35 mm,横截面为1.5 mm×1.5 mm的正方形;以水作为驱动液体,简化实际实验装置,建立相对应的液压冲击膨胀环的几何模型,如图3所示。

    图  3  液压膨胀环的有限元模型
    Figure  3.  Finite element model of liquid-driving expanding ring

    水的材料模型采用Us-Up状态方程,密度为1 000 kg/m3,黏性系数为0.001 Pa·s。膨胀环试件采用的材料为1060-O纯铝,材料模型采用Johnson-Cook热黏塑性本构模型描述其动态变形及热软化特性,采用线性内聚力断裂Johnson-Cook损伤断裂模型描述其碎裂过程,具体材料参数来自文献[19],如表1所示。表中:ρ为密度,c为比热容,β为Taylor-Quinney系数,θt为环境温度,θm为熔点温度,E为杨氏模量,µ为泊松比,ABCnm为 Johnson-Cook模型参数,˙ε0为参考应变率,d1d5为失效参数。欧拉域的单元类型为EC3D8R,网格平均尺寸0.3 mm,总网格数为340 000;膨胀环试件单元类型为C3D10M,网格平均尺寸0.18 mm,总网格数为260 000。

    表  1  1060-O Al的材料参数[19]
    Table  1.  Parameters of 1060-O aluminum[19]
    ρ/(kg·m−3)c/(J·kg−1·K−1)βθt/Kθm/K弹性参数
    E/GPaµ
    2 7709000.92981 048700.34
    塑性参数损伤演化参数
    A/MPaB/MPaCnm˙ε0/s1d1d2d3d4d5Gc/(J·m−2)
    27430.0250.34110.130.13−1.50.0115 700
    下载: 导出CSV
    | 显示表格

    选取线性上升阶段的加载时间t1=40 μs,设定稳定阶段的应变率˙ε1为4 000、6 000、8 000和10 000 s−1,数值模拟中的几何模型参数与实验条件一致,如表2所示。根据式(9),可以获得不同恒定应变率下的水流加载曲线,如图4所示。

    表  2  加载曲线中的基本物理参数
    Table  2.  Physical parameters in the loading curve
    r0/mmh/mmR/mm˙ε1/s−1t1/μs
    17.51.5154 000~10 00040
    下载: 导出CSV
    | 显示表格
    图  4  理论计算所得的水流加载曲线
    Figure  4.  Time history curves of theoretical loading velocities at different strain rates

    图5给出了不同加载条件下的1060铝环膨胀过程中径向粒子速度的时程曲线。由于水流加载端的载荷传递到膨胀环内壁需要一定时间,因而膨胀环的径向粒子速度起始点较加载波形略晚5~10 μs,相应的应变率线性增长阶段也略晚,在约48 μs结束。在应变率线性上升阶段加载结束时,施加在膨胀环内壁的水流由于惯性效应将导致径向粒子速度过冲,而应变率稳定阶段的水流加速度突降,从而使得应变率稳定阶段初期膨胀环的径向粒子速度并没有立即升高,而是保持平稳甚至下降,而后径向粒子速度再持续升高直至膨胀环断裂。

    图  5  径向膨胀速度曲线
    Figure  5.  Expanding velocity under hydraulic loading

    不同加载条件下1060铝环的膨胀过程可以近似认为是恒定应变率膨胀,如图6所示。其中,当理论应变率为4 000 s−1时,数值模拟中线性增长阶段的最终应变率略大于理论值;当理论应变率为6 000 s−1时,数值模拟中线性增长阶段的最终应变率与理论值相当;当理论应变率为8 000和10 000 s−1时,在相同时间t1内产生的应变显著大于低应变率的情况,忽略应变率线性增长阶段的应变将产生较大偏差,因而数值模拟中线性增长阶段的最终应变率明显低于理论值。同时可以发现,径向膨胀应变率的峰值均明显大于平均应变率,造成该现象的主要原因是水流惯性效应引起的径向速度过冲。但是在加载中后期,应变率回落后,圆环的膨胀应变率基本在一个恒定值附近波动,应变率的波动范围为20%以内。同时可以发现,随着加载应变率的提高,断裂点会不断提前,应变率稳定阶段也越来越短,因而在很高的加载应变率下,该实验技术将无法实现恒定应变率加载。

    图  6  膨胀环的应变率历史曲线
    Figure  6.  Time history curves of expansion strain rates

    选取稳定阶段理论应变率6 000 s−1为典型工况,系统分析冲击拉伸碎裂过程中膨胀环的力学行为和加载曲线的影响因素。首先分析圆环外侧某质点在膨胀过程中的质点速度和应力状态。图7给出了膨胀环的环向速度和径向速度时程曲线,在膨胀环发生显著颈缩之前,膨胀环环向速度基本为零,表明膨胀环在加载过程中为均匀的拉伸加载,在环向上没有应力波扰动;而当膨胀环发生显著颈缩后,环向速度会有一个明显的速度突变,表明相邻断口发出的Mott卸载波传播到了相应位置。

    图  7  膨胀环环向速度和径向速度时程曲线(应变率6 000 s−1
    Figure  7.  Time history curves of radial velocity and circumferential velocity at the strain rate of 6 000 s−1

    图8给出了非颈缩区外壁及内壁单元的环向应力和径向应力时程曲线。在整个膨胀过程中,外壁处的径向应力基本为零,但内壁在水流的冲击下径向应力存在较大的变化;同时,内外壁的环向应力整体接近,并且环向应力卸载阶段与图7中环向速度突变时间相近,也可佐证此时断口发出的Mott卸载波传播到了相应位置。

    图  8  膨胀环环向应力和径向应力时程曲线(应变率6 000 s−1
    Figure  8.  Time history curves of radial stress and circumferential stress at the strain rate of 6 000 s−1

    图6可见,应变率增长阶段能较好地达到预定的应变率,但是稳定应变率阶段前期的应变率下降较快。因此,在理论基础上,人为调高稳定应变率阶段的加载曲线的斜率,如图9所示。数值模拟结果表明,提高加载速率能有效地提高应变率的幅值,更好地实现恒定应变率加载,如图10所示。

    图  9  改进后的水流加载曲线
    Figure  9.  Modified curves of loading velocity
    图  10  改进后的应变率曲线
    Figure  10.  Modified curves of strain rate

    进一步探究应变率增长阶段的时间t1对膨胀环应变率时程曲线的影响,其水流加载曲线如图11所示。图12给出了断裂前应变率增长阶段不同时间t1下的应变率时程曲线。结果表明,应变率增长阶段所需的时间越短,即水流前期加载越迅速,膨胀过冲的应变率越高,并且难以实现较明显的应变率稳定。适当地增加应变率增长阶段的时间t1来抵消水流加载的惯性效应,可以有效地提高应变率的稳定性。

    图  11  不同应变率增长阶段下的水流加载曲线
    Figure  11.  Loading curves in different strain rate growth phase
    图  12  不同应变率增长阶段时间下的应变率时程曲线
    Figure  12.  Strain rate curves in different strain rate growth phase

    采用74 mm的分离式霍普金森压杆系统,将液压膨胀环实验装置置于入射杆和透射杆之间,采用紫铜片作为整形器,撞击杆长度为400 mm,气压为0.5 MPa,活塞限位位移为0.8 mm。利用DISAR获得膨胀环的径向粒子速度,实验中用于连接测速仪的光纤探针固定于探针支架上,探针端部正对膨胀环外表面,如图13所示。膨胀环试件为1060-O铝环,圆环表面经过打磨处理,尽量减小机械加工带来的初始缺陷的影响,圆环内径32 mm、外径35 mm,横截面为1.5 mm×1.5 mm的正方形。

    图  13  液压膨胀环实验装置
    Figure  13.  Experimental device of the liquid-driving expanding ring

    通过入射杆上的入射波和反射波可以得到活塞的加载曲线,假定水为近似不可压缩液体,可近似获得水流加载速度曲线,如图14所示。当线性增长阶段的速度峰值为10 m/s时,理论上的稳定应变率约为2 450 s−1。通过DISAR测得膨胀环表面的径向膨胀速度,对径向速度曲线进行积分,并根据式(3)即可得到膨胀环的应变率时程曲线,如图15所示。实验结果表明,在加载的中后期,膨胀环的径向应变率稳定在约2 000 s−1,上下波动约为10%,能较好地实现恒定应变率加载;同时,由于实验中不可避免的能量损耗,实验获得的加载应变率略低于理论预测应变率。

    图  14  实验中的水流加载速度曲线
    Figure  14.  Loading velocity curve in experiment
    图  15  实验中的应变率曲线
    Figure  15.  Strain rate obtained in experiment

    发展了一种能实现膨胀环近似恒定应变率膨胀的液压加载技术,利用液体体积近似不可压缩的特性,通过液压腔截面积的大比例缩小,将持续的水流轴向加载转化为膨胀环稳定的径向膨胀。假定金属圆环的膨胀应变率为线性增长阶段和稳定阶段,从理论上给出了实现恒应变率膨胀所需的水流加载曲线的近似表达式,对应曲线为双线性加载曲线。

    通过流固耦合有限元模拟,再现了1060-O铝环的液压膨胀碎裂过程,在不同的应变率下,理论给出的水流加载曲线均能近似实现膨胀环的恒定应变率加载。但在较高应变率加载时,忽略应变率线性增长阶段的应变,将产生较大偏差,模拟得到的应变率较理论值偏小,且应变率越高,误差越大。液压膨胀环实验进一步验证了恒应变率加载技术的可行性。

  • 图  1  带隔板柱形装药结构及爆轰波示意图

    Figure  1.  Schematic diagram for cylindrical charge with waveshaper and detonation wave

    图  2  爆轰波马赫反射流场

    Figure  2.  Flow setup used to describe Mach reflection

    图  3  马赫反射临界入射角随多方指数的变化

    Figure  3.  Critical incident angle for the onset of Mach reflection varying with polytropic exponent

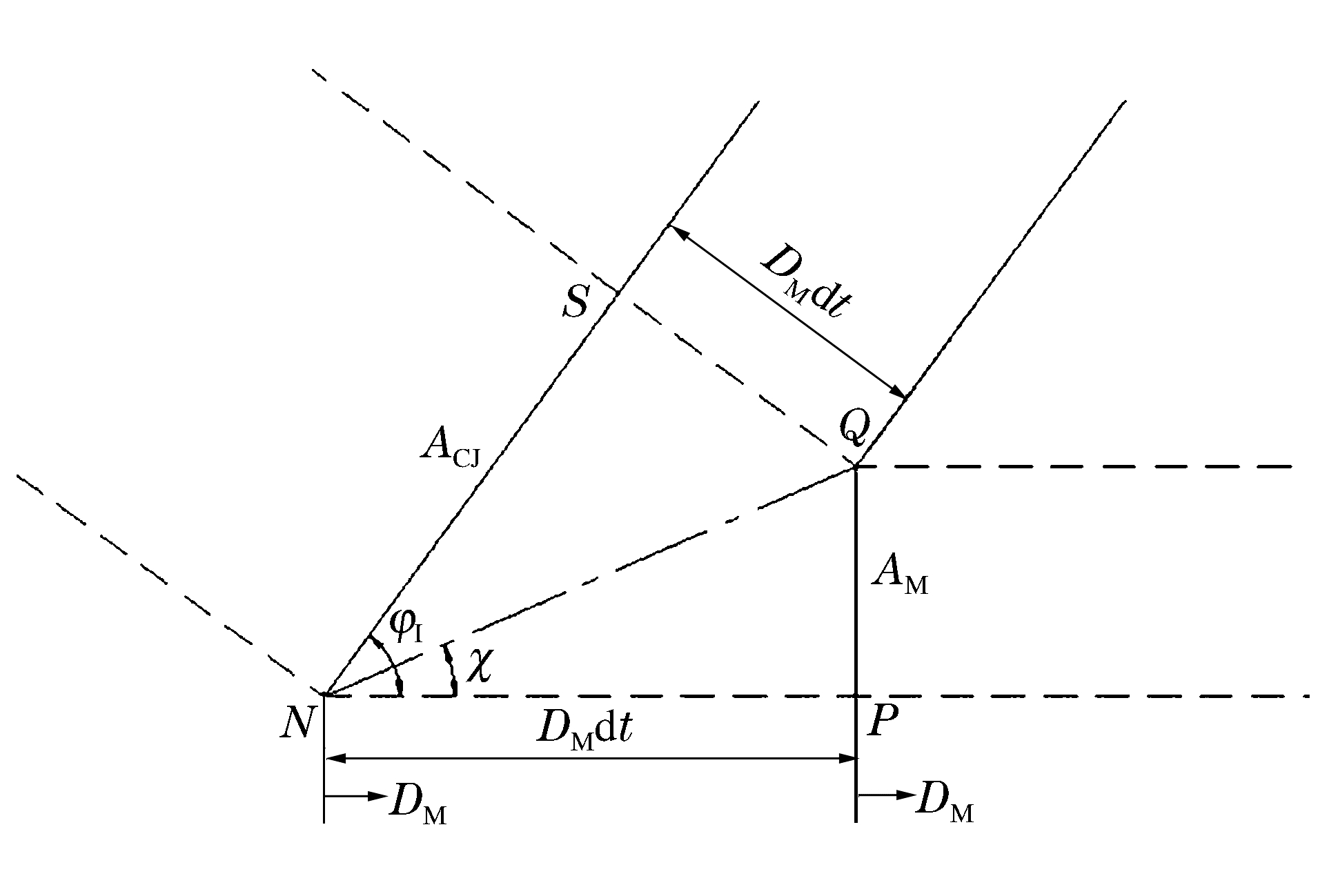

    图  4  马赫反射后爆轰波形位置与其垂直射线的关系简图

    Figure  4.  Relationship of detonation wave and its vertical line after Mach reflection

    图  5  马赫杆高度随入射角变化的计算结果

    Figure  5.  Calculated variation of Mach stem height with incident angle

    图  6  带隔板装药数值模拟的有限元模型

    Figure  6.  A finite element model for numerical simulation on charge with waveshaper

    图  7  采用不同的炸药状态方程模拟得到的爆轰波波形

    Figure  7.  Detonation waveform of explosive simulated by different equations of state

    图  8  不同时刻爆轰波的传播

    Figure  8.  Propagation of detonation wave at different times

    图  9  马赫反射发生后,随着爆轰波的传播,在轴线不同位置处压力的变化

    Figure  9.  Pressure at different positions of the axis after Mach reflection

    图  10  马赫反射发生后,随着爆轰波的传播,在轴线不同位置处密度的变化

    Figure  10.  Density at different positions of the axis after Mach reflection

    图  11  炸药Comp B中的马赫杆高度

    Figure  11.  Mach stem height in Comp B explosive

    图  12  炸药PBX9404中的马赫杆高度

    Figure  12.  Mach stem height in PBX9404 explosive

    图  13  炸药TNT中的马赫杆高度

    Figure  13.  Mach stem height in TNT explosive

    表  1  不同炸药装药中发生马赫反射时临界入射角的计算值与实验结果

    Table  1.   Calculated and experimental results of critical incident angles corresponding to Mach reflection in different explosive charges

    装药 ρ0/(g·cm-3) DCJ/(km·s-1) γ φⅠ, c/(°)
    实验 计算
    RDX 1.80 8.754 2.980 (44.5±2)[5] 44.70
    TNT 1.63 6.930 3.120 45.6[8] 44.12
    8321 1.70 8.212 2.838 43.72[3] 44.60
    PBX9501 1.83 8.802 2.097 56[6] 48.13
    下载: 导出CSV

    表  2  马赫参数的计算值与实验结果[7]的比较

    Table  2.   Calculated Mach parameters compared with experimental results[7]

    φ/(°) DCJ/(km·s-1) DM, exp/(km·s-1) DM, cal/(km·s-1) DM,expDM,calDM,exp/% z χexp/(°) χcal/(°) χexpχcalχexp/%
    46.5 4.14 5.89 5.86 0.5 3.42 1.5 1.55 -3.2
    48.5 4.20 5.77 5.79 -0.3 3.22 2.27 2.13 6.6
    49.5 4.48 6.07 6.11 -0.7 3.13 2.80 2.45 14.3
    下载: 导出CSV
