基于SPH方法粒子射流破岩数值模拟与实验研究

赵健; 张贵才; 徐依吉; 周毅; 王瑞英; 邢雪阳; 李建波

doi:10.11883/1001-1455(2017)03-0479-08

基于SPH方法粒子射流破岩数值模拟与实验研究

doi: 10.11883/1001-1455(2017)03-0479-08

赵健^{1, 2,},
张贵才^{1, 2},
徐依吉¹,
周毅¹,
王瑞英¹,
邢雪阳¹,
李建波³

1.
中国石油大学(华东)石油工程学院, 山东青岛 266580
2.
中国石油大学(华东)科学技术研究院，山东东营 257061
3.
中海油能源发展股份有限公司安全环保分公司，天津 300450

基金项目:

中石油科学研究与技术开发项目 2015F-1801

第58批中国博士后基金项目 2015M582167

中央高校基本科研业务费专项项目 16CS02061A

山东省自然科学基金项目 ZR2016EL10

青岛市应用基础研究项目 16-5-1-37-jch

详细信息

作者简介:
赵健 (1987—)，男，博士，zhaojian-666@163.com

中图分类号: O389
计量
- 文章访问数: 4503
- HTML全文浏览量: 1289
- PDF下载量: 669
- 被引次数: 1
出版历程
- 收稿日期: 2015-09-07
- 修回日期: 2015-11-25
- 刊出日期: 2017-05-25

SPH-based numerical simulation and experimental study on rock breaking by particle impact

1.
College of Petroleum Engineering, China University of Petroleum, Qingdao 266580, Shandong, China
2.
Academy of Science and Technology, China University of Petroleum, Dongying 257061, Shandong, China
3.
CNOOC EnerTech-Safety and Environmental Protection Co., Tianjin 300450, China

摘要

摘要: 钻井液中加入体积分数为1%~3%的钢质粒子在钻头喷嘴处高速喷出冲击岩石，实现了粒子射流冲击和钻头机械联合破岩，有效提高了破岩效率。利用瞬态非线性动力学有限元模拟软件，基于光滑粒子流体动力学(smoothed particle hydrodynamics，SPH)方法，考虑流体对粒子射流冲击的影响，建立了粒子射流冲击破岩的物理模型，获得了粒子射流参数对破岩体积的影响规律，进行了室内实验验证，验证了SPH方法的有效性。结果表明：粒子射流冲击岩石表面形成规则的V型冲击坑；同条件下粒子射流破岩体积是水射流破岩体积的2~4倍；随着粒子射流冲蚀时间的增加，粒子射流破岩体积不断增加，但破岩效率降低；粒子射流压力大于10 MPa后，粒子射流破岩效率迅速增大；喷射角度大于6°后，破岩效率迅速减小。
- 粒子射流 /
- 冲击破岩 /
- SPH方法 /
- 室内实验
Abstract: Added into the drilling fluid in a volume portion of 1% to 3%, particles are capable of striking the rock with a high velocity after erupting from the bit nozzle and breaking the rock by particle impact combined with the mechanical action of the bit nozzle, thus greatly increasing the rock breaking efficiency. Using the transient nonlinear dynamics finite element simulation software and considering the influence of water jet, we established the physical model of rock breaking by particle impact based on the smoothed particle hydrodynamics (SPH) method, investigated the influence of the particle jet's parameters on the rock breaking volume, and verified the simulation results by comparing them with those of the indoors experiment which could verify the effectiveness of the SPH simulation method. Our results show that a regulation V-shaped crater is formed by the particle jet impact; the rock breaking volume resulting from this particle jet impact is 2 to 4 times that of the volume from the water jet under identical conditions. The rock breaking volume increases over time, but in the meantime the rock breaking efficiency decreases. When the pressure of the particle jet is above 10 MPa, there is a great increase of the rock breaking efficiency. When the jet angle is above 6°, there is a quick decrease of the rock breaking efficiency.
- particle jet /
- rock breaking by impact /
- SPH method /
- indoor experiment

HTML全文

钢筋混凝土因其优异的性能在军事和民用建筑领域得到了广泛应用。在现代战争中，为了更好地摧毁目标或发挥防护功能，对于钢筋混凝土在侵彻打击下动态响应的研究具有十分重要的意义。

目前，国内外学者对于弹体侵彻素混凝土的研究已相对成熟。钢筋混凝土方面，Young^[1-2]在经历了数千次实验后，提出了弹体侵彻岩石、土、混凝土、钢筋混凝土的统一经验公式，可较好地预测侵彻深度，但受限于经验模型本身的特点，无法给出侵彻阻力等中间变量和运动参量随时间变化的关系。Luk等^[3]、Forrestal等^[4]认为侵彻过程中钢筋只起到阻碍混凝土裂纹开展的作用，忽略了其提供的直接阻力，并基于此建立了侵彻模型，但其计算结果与实验数据相差20%以上。黄民荣等^[5]通过实验发现钢筋的破坏模式有两种：弯曲拉伸破坏和弯曲剪切破坏，并据此建立了两种失效模式下弹体侵彻钢筋混凝土的阻力模型，然而只适用于弹体低速撞击靶体，导致模型应用受限。欧阳春等^[6]、周宁等^[7]、穆朝民等^[8]在空腔膨胀理论的基础上，考虑了钢筋对弹体侵彻提供的直接阻力，认为钢筋发生弯曲变形破坏，建立了阻力模型；刘志林等^[9]认为钢筋发生弯曲拉伸耦合断裂失效，分析其对弹体的阻力作用。此外，他们注意到侵彻后弹体接触到的钢筋发生断裂，未接触到的钢筋则完好无损。

大量研究表明，根据不同速度条件下弹体响应的机制，可将侵彻划分为4个阶段^[10]，即：（1）刚性弹侵彻阶段（侵彻速度小于800 m/s）；（2）变形弹侵彻阶段（侵彻速度介于800～1 500 m/s）；（3）半流体侵彻阶段（侵彻速度介于1 500 ～3 000 m/s）；（4）流体侵彻阶段（侵彻速度大于3 000 m/s）。本文中将研究撞击速度为800 m/s以下的刚性弹侵彻问题，并从钢筋弯曲剪切破坏方面分析，且基于以下假设：（1）钢筋与混凝土的粘结为理想粘结；（2）忽略钢筋与弹体之间、钢筋与混凝土之间的摩擦力；（3）弹体与钢筋接触时，只在接触点发生相互作用；（4）弹体侵彻钢筋混凝土靶体时，受力均匀且弹道不发生偏转。以钢筋网眼中心、钢筋交汇处、钢筋网格一边中点等3个特殊位置进行研究，建立弹体侵彻钢筋混凝土靶体的阻力模型，将计算结果与Young公式进行对比，结果吻合良好，表明本文中提出的理论模型能够较为合理地预测侵彻深度及其他侵彻过程量并给出弹体各运动参量随时间变化关系，进一步得到最不利的撞击位置及在此条件下的侵彻深度计算公式。

1. 刚性弹体侵彻钢筋混凝土的理论模型

弹体侵彻钢筋混凝土厚靶的弹道轨迹包含了两部分，即在入靶面形成的锥形前坑区域以及与弹体等直径的隧道区域。对于平头弹，Li等^[11]利用滑移线理论得出前坑深度为H_rc=0.707d₀，其中d₀为弹体直径。

1.1 隧道阶段

1.1.1 基于刚塑性假设下单根钢筋的动态分析模型

单根钢筋的受力分析如图1所示（取一半为研究对象），A、H为塑性铰位置， $\lambda$ 为塑性铰A、H间的水平距离，q为混凝土提供给钢筋的压力，近似简化为均布荷载，M_p、Q_p为钢筋塑性极限弯矩、剪力，F_z为弹体轴向侵彻阻力。

图 1 单根钢筋受力分析图

Figure 1. Stress analysis diagram of single steel bar

下载: 全尺寸图片幻灯片

设钢筋具有有限的剪切强度Q_p，并忽略在极限状态时弯矩M和剪力Q之间的相互作用，则在塑性铰A处有M_A=M_p且Q_A=Q_p。

在小变形阶段，对AH段列竖直方向的动量定理:

$\frac{\rm d}{{{\rm d}{t_2}}}\left(\frac{1}{2}\rho {\lambda _i}{v_{i0}}\right) = {Q_{\rm{p}}} - q{\lambda _i}$

(1)

式中： $\rho$ 为钢筋线密度；λ_i为弹体撞击到第i层钢筋时钢筋上塑性铰A、H间的水平距离； $v_{i{\rm{0}}}^{}$ 为弹体撞击到第i层钢筋到钢筋失效间的钢筋截面A的任意时刻速度； ${Q_{\rm{p}}} = \dfrac{{{\text{π}} d_1^2{\sigma _{\rm{s}}}}}{{4\sqrt 3 }}$ 为钢筋极限剪力， $q = {d_1}{Y_{\rm{c}}}\left( {2 +{\text{π}} } \right)$ ^[12]为混凝土对钢筋的阻力，d₁为钢筋直径，σ_s为钢筋屈服应力，Y_c为混凝土抗剪强度；t₂为以弹体撞击到第i层钢筋为起始点的时间。

弹体和与其直接接触部分钢筋的总质量 $m' = {m_0} + {d_0}\rho$ （m₀为弹体质量），由动量定理得：

$\frac{\rm d}{{{\rm d}{t_2}}}(m'{v_{i1}}) = - 2{Q_{\rm{p}}} - q{d_0} - {F_{\textit{zi}}}$

(2)

式中： ${v_{i{\rm{1}}}}$ 为弹体撞击到第i层钢筋到钢筋失效间的弹体任意时刻速度； ${F_{{{\textit{z}}i}}}$ 为弹体撞击到第i层钢筋时弹体受到的轴向侵彻阻力。

将式（1）、（2）对时间积分得：

$\frac{1}{2}\rho {\lambda _i}{v_{i0}} = {Q_{\rm{p}}}{t_2} - q{\lambda _i}{t_2}$

(3)

$2{Q_{\rm{p}}}{t_2} + q{d_0}{t_2} + {F_{\textit{zi}}}{t_2} = m'{v_i} - m'{v_{i1}}$

(4)

式中： ${v_i}$ 为弹体第i次碰到钢筋时的速度。

AH段绕H点作转动，列动量矩定理：

$\frac{\rm d}{{{\rm d}{t_2}}}\left(\frac{1}{6}\rho {\lambda _i^2}{v_{i0}}\right) = 2{M_{\rm{p}}} - q\frac{{{\lambda _i^2}}}{2}$

(5)

式中：为钢筋塑性极限弯矩。

式（5）对时间积分得：

$\frac{1}{6}\rho {\lambda _i^2}{v_{i{\rm{0}}}} = 2{M_{\rm{p}}}{t_2} - \frac{{q{\lambda _i^2}}}{2}{t_2}$

(6)

联立式（3）和（6）得：

$q{\lambda _i^2} + 2{Q_{\rm{p}}}{\lambda _i} - 12{M_{\rm{p}}} = 0$

(7)

则：

${\lambda _i} = - \frac{{{Q_{\rm{p}}}}}{q} + \sqrt {{{\left( {\frac{{{Q_{\rm{p}}}}}{q}} \right)}^2} + 12\frac{{{M_{\rm{p}}}}}{q}}$

(8)

由于塑性极限弯矩M_p和剪切强度Q_p、混凝土对钢筋的阻力q都是常数，式（8）表明，在此阶段塑性铰H是一个驻定铰。

由式（3）得塑性铰A所在的钢筋端部的横向速度：

$\mathop v\nolimits_{i{\rm{0}}} = \frac{{2{Q_{\rm{p}}}{t_2} - 2q{\lambda _i}{t_2}}}{{\rho {\lambda _i}}}$

(9)

弹体的速度与塑性铰A所在的钢筋端部的横向速度并不相同，由式（4）可知：

${v_{i{\rm{1}}}} = {v_i} - \frac{{2{Q_{\rm{p}}}{t_2} + q{d_0}{t_2} + {F_{{{\textit{z}}i}}}{t_2}}}{{m'}}$

(10)

加速度为：

${\tilde a_i} = - \frac{{2{Q_{\rm{p}}} + q{d_0} + {F_{{{\textit{z}}i}}}}}{{m'}}$

(11)

联立式（3）、（4）、（9），截面A两侧的相对速度为：

${v_{i1}} - {v_{i0}} = {v_i} - \left( {1 + \frac{{\rho {\lambda _i}}}{{m'}}} \right)\left( {\frac{{2{Q_{\rm{p}}}{t_2} - 2q{\lambda _i}{t_2}}}{{\rho {\lambda _i}}}} \right) - \frac{{2q{\lambda _i}{t_2} + q{d_0}{t_2} + {F_{{{\textit{z}}i}}}{t_2}}}{{m'}}$

(12)

将相对速度对时间积分可得A截面两侧的相对位移：

${S_{1i}} = \int\limits_0^{{t_2}} {\left( {\mathop v\nolimits_{i{\rm{1}}} - \mathop v\nolimits_{i0} } \right){\rm d}{t_2}} = {v_i}{t_2} - \left(1 + \frac{{\rho {\lambda _i}}}{{m'}}\right)\left(\frac{{{Q_{\rm{p}}}t_2^2 - q{\lambda _i}t_2^2}}{{\rho {\lambda _i}}}\right) - \frac{{2q{\lambda _i}t_2^2 + q{d_0}t_2^2 + {F_{{{\textit{z}}i}}}t_2^2}}{{2m'}}$

(13)

根据余同希等^[13]的研究成果，S₁_i的极限值取为0.3d₁且当钢筋剪切失效时的弹体侵彻位移：

${S_i} = {v_i}{t_2} - \frac{{2{Q_{\rm{p}}}t_2^2 + q{d_0}t_2^2 + {F_{{{\textit{z}}i}}}t_2^2}}{{2m'}}$

(14)

1.1.2 多根钢筋的动态分析模型

由1.1.1节知，当弹体撞击到一根钢筋时，塑性铰H是驻定铰，则当弹体撞击到n根钢筋时，每根钢筋的塑性铰位置都为 ${\lambda _i}$ 。

弹体和与其直接接触部分的n根钢筋的总质量为 $m = {m_0} + \displaystyle\sum\limits_{j = 1}^n {{m_j}}$ (m_j为与弹体接触的第j根钢筋的质量)，列动量定理：

$\frac{\rm d}{{{\rm d}{t_2}}}(m{v_{i{\rm{1}}}}) = - 2n{Q_{\rm{p}}} - q\sum\limits_{j = {\rm{1}}}^n {{b_j}} - {F_{{{\textit{z}}i}}}$

(15)

式中：b_j为第j根钢筋与弹头部分重合的长度。

对其积分得：

$2n{Q_{\rm{p}}}{t_2} + q{t_2}\sum\limits_{j = 1}^n {{b_j}} + {F_{{{\textit{z}}i}}}{t_2} = m{v_i} - m{v_{i1}}$

(16)

可得，弹体的速度：

${v_{i1}} = {v_i} - \frac{{2n{Q_{\rm{p}}}{t_2} + q{t_2}\displaystyle\sum\limits_{j = 1}^n {{b_j}} + {F_{{{\textit{z}}i}}}{t_2}}}{m}$

(17)

加速度：

${\tilde a_i} = - \frac{{2n{Q_{\rm{p}}} + q\displaystyle\sum\limits_{j = 1}^n {{b_j}} + {F_{{{\textit{z}}i}}}}}{m}$

(18)

由式（3）、（9）、（19），每根钢筋截面A两侧的相对位移为：

${S_{1i}} = {v_i}{t_2} - \left(\frac{{n\rho {\lambda _i}}}{m} + 1\right)\left(\frac{{{Q_{\rm{p}}}t_2^2 - q{\lambda _i}t_2^2}}{{\rho {\lambda _i}}}\right) - \frac{{qt_2^2\displaystyle\sum\limits_{j = 1}^n {{b_j}} + {F_{{{\textit{z}}i}}}t_2^2 + 2nq{\lambda _i}t_2^2}}{{2m}}$

(19)

弹体头部接触钢筋，且钢筋剪切失效时的弹体侵彻位移：

${S_i} = {v_i}{t_2} - \frac{{2n{Q_{\rm{p}}}t_2^2 + qt_2^2\displaystyle\sum\limits_{j = 1}^n {{b_j}} + {F_{{{\textit{z}}i}}}t_2^2}}{{2m}}$

(20)

1.1.3 混凝土的动态分析模型

Forrestal等^[4]利用空腔膨胀理论得出弹体在隧道区受到混凝土的阻力为：

${F_{{{\textit{z}i}}}} = {\text{π}} \frac{{d_0^2}}{4}\left( {S{{f'_{\rm{c}}}} + N{\rho _0}{v_{i}(t)}^2} \right)$

(21)

式中： $S = 82.6{{f'}_{\rm{\!\!\!\!c}}^{ - 0.544}}$ ， ${f'_{\rm{c}}}$ 为混凝土无侧限抗压强度； $N = 1$ 为平头弹弹头形状系数，ρ₀为混凝土密度，v_i(t)为弹体任意时刻t的速度。

任意时刻的加速度、速度、位移表达式为：

${{a_i}{(t + \Delta t)}} = - \frac{{{F_{{{\textit{zi}}}}}}}{{{m_0}}}$

(22)

${{v_i}{(t + \Delta t)}} = {v_{i}(t)} - \frac{{{F_{{{\textit{zi}}}}}}}{{{m_0}}}\Delta t$

(23)

${{s_i}{(t + \Delta t)}} = {v_{i}(t)}\Delta t - \frac{{{F_{{{\textit{zi}}}}}}}{{2{m_0}}}\Delta {t^2}$

(24)

1.2 模型算法流程

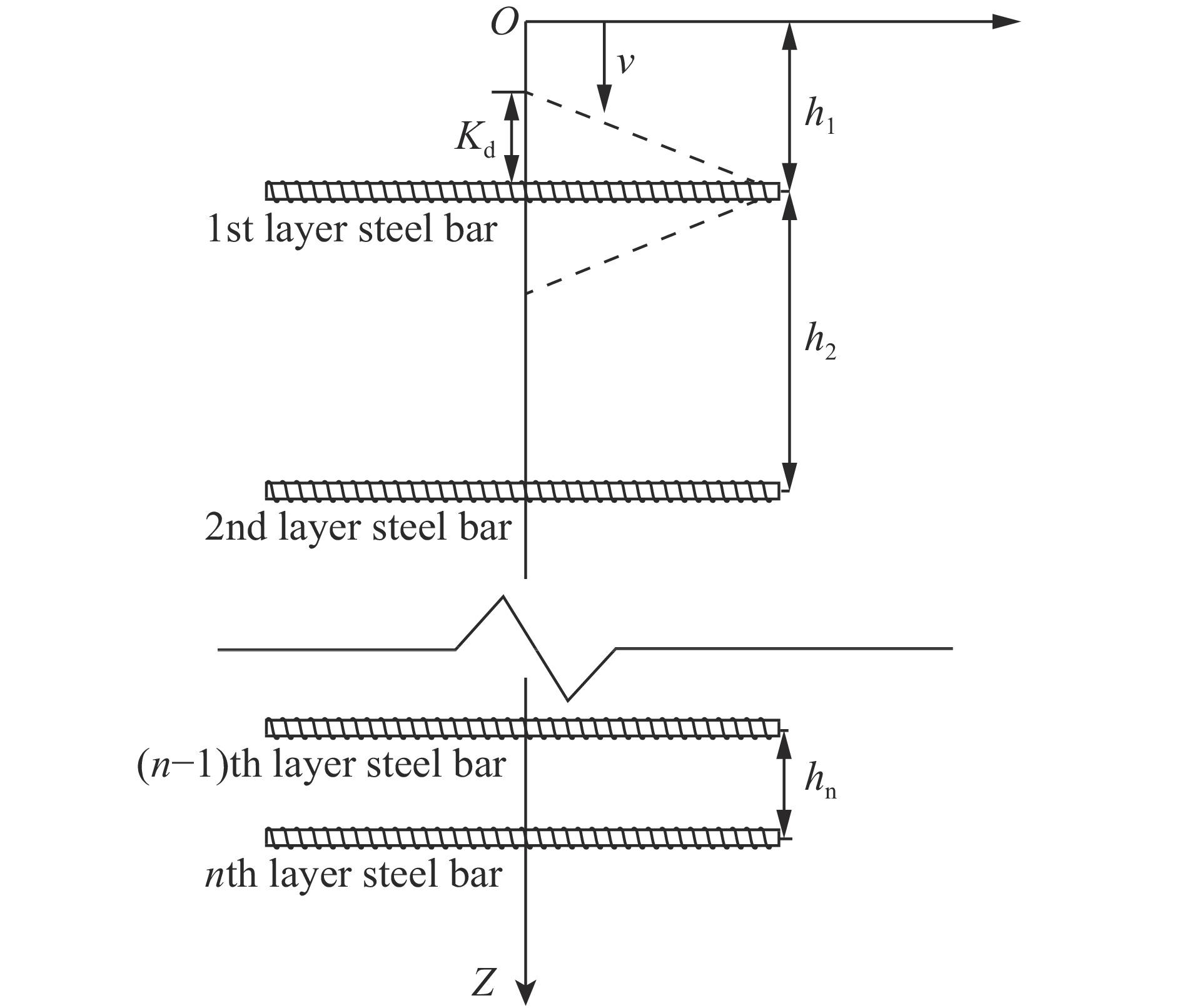

图2为弹体侵彻多层钢筋的示意图，其中，n为钢筋层数，h₁为首层钢筋的埋置深度，h_n为钢筋网间距。在隧道阶段，依据弹体是否与钢筋直接撞击，分为两种工况：（1）弹体撞击到钢筋，侵彻阻力包括钢筋与混凝土两部分的作用；（2）弹体未撞击到钢筋或钢筋失效，此时弹体仅受到混凝土提供的侵彻阻力。

图 2 弹体侵彻半无限厚靶过程示意图

Figure 2. Schematic diagram of a projectile penetrating a semi-infinite thick target

下载: 全尺寸图片幻灯片

图3为弹体侵彻半无限厚靶的算法流程图。其中，首先输入的参数包括（1）弹体参数：弹体质量、直径、长度、侵彻速度；（2）钢筋参数：钢筋密度、屈服强度、直径、首层钢筋埋置深度、钢筋网间距；（3）混凝土参数：混凝土的无侧限抗压强度、密度等。根据首层钢筋埋置深度与开坑深度的大小关系，判定弹体在进入隧道阶段时，是否撞击到钢筋，之后不断循环钢筋与混凝土阶段，直到弹体速度为零，其中在每一个阶段，取适当时间步长△t计算每个阶段的参量，不断循环，直到达到其边界条件，跳出此阶段进入下一个阶段。

图 3 弹体侵彻半无限厚靶算法示意图

Figure 3. Schematic diagram of a projectile penetrating a semi-infinite thick target

下载: 全尺寸图片幻灯片

2. 模型验证与分析

2.1 经典公式

Young^[1-2]通过开展大量实验研究，得出了侵彻土、岩石、钢筋混凝土的统一公式：

$H \!\!=\!\! \left\{ \begin{aligned} & 0.000\;8\;KRN{(M/A)^{0.7}}{\rm{ln}}(1\!\! +\!\! 2.15v_{\rm{s}}^2 \!\times\! {10^{ - 4}}),\\&{v_{\rm{s}}} {\text{＜}} 61\;{\rm{m/s}} \\ & 0.000\;018\;KRN{(M/A)^{0.7}}({v_{\rm{s}}} - 30.5),\\&{v_{\rm{s}}} {\text{≥}} 61\;{\rm{m/s}} \\ \end{aligned} \right.$

(25)

式中：M为弹体质量；A为弹体的截面面积；v_s为弹体侵彻靶体的初始撞击速度；K为缩尺效应系数，当M＜182 kg时，K=0.46M^0.15；当M≥182 kg时，K=1。N为弹头性能系数，对于平头弹N=0.56；R为阻力系数，对混凝土R =0.085 ${K_{\rm{c}}}(11 - P){({t_{\rm{c}}}{h_{\rm{c}}})^{ - 0.06}}{({{35} / {{\sigma _{\rm{c}}}}})^{0.3}}$ ，其中σ_c为实验时混凝土的无侧限抗压强度； ${K_{\rm{c}}} = {\left( {{F / {{W_1}}}} \right)^{0.3}}$ ，W₁为靶体宽度与弹体直径的比值，F=20，如果W₁＞F，K_c=1；P为混凝土中按体积计算的含钢百分率；t_c为混凝土的凝固时间；h_c为混凝土目标的厚度。在没有足够的数据无法计算R值时，采用R=0.9。

由于缺乏大口径平头弹侵彻钢筋混凝土厚靶的公开实验数据，本文中将不同弹体直径和质量（80、90、100 kg作为工况1～3）、不同撞击速度（600、410、780 m/s作为工况3～5）等5种工况的计算结果与Young公式的计算结果对比来验证模型的有效性。选取的靶体的参数：靶体尺寸为2 m×2 m×2 m，无侧限抗压强度f_c'=35 MPa，钢筋密度为7 850 kg/m³、钢筋屈服强度为400 MPa，钢筋直径d₁=8 mm，网眼尺寸60 mm，首层钢筋埋置深度为200 mm，体积配筋率2%，钢筋层间距为160 mm；弹体参数见表1。

表 1 计算侵彻深度

Table 1. Calculating penetration depth

工况	弹体参数				弹体与钢筋的相对位置	侵彻深度/mm	误差/%
工况	直径/mm	长度/mm	质量/kg	撞击速度/(m·s⁻¹)	弹体与钢筋的相对位置	侵彻深度/mm	误差/%
1	80	532	13	600	钢筋交汇处	649	0.6
					钢筋网格一边中点	649	0.6
					钢筋网眼中心	649	0.6
					Young公式	653	−
2	90	599	18	600	钢筋交汇处	712	2.47
					钢筋网格一边中点	711	2.6
					钢筋网眼中心	711	2.6
					Young公式	730	−
3	100	666	25	600	钢筋交汇处	801	3.84
					钢筋网格一边中点	800	3.96
					钢筋网眼中心	800	3.96
					Young公式	833	−
4	100	666	25	410	钢筋交汇处	513	7.57
					钢筋网格一边中点	513	7.57
					钢筋网眼中心	512	7.75
					Young公式	555	−
5	100	666	25	780	钢筋交汇处	1 046	4.56
					钢筋网格一边中点	1 045	4.65
					钢筋网眼中心	1 045	4.65
					Young公式	1 096	−

下载: 导出CSV

| 显示表格

此外，由于弹体撞击到钢筋的位置具有随机性，本文中，如图4所示，以3种典型位置的计算结果与Young公式进行比较，比较结果见表1。表1中计算结果与Young公式吻合良好，进一步验证了模型的可靠性。

图 4 不同着靶点位置

Figure 4. Different target positions

下载: 全尺寸图片幻灯片

2.2 分析不同着靶点

2.1节的分析表明：当钢筋直径较小时，不同着靶位置对于侵彻深度的影响较小。本节中，将弹靶参数改为：弹体长度为666 mm，质量m₀=25 kg，弹体撞击速度为304 m/s；靶体尺寸为2 m×2 m×2 m，无侧限抗压强度 $f'_{\rm c}$ =35 MPa，钢筋直径d₁=30 mm，网眼尺寸60 mm，首层钢筋埋置深度100 mm，体积配筋率2%，钢筋层间距为50 mm。并分别对弹体直径为100 mm和140 mm进行分析，着重研究不同着靶点对于侵彻深度的影响，计算结果见图5～6。从图5中可以看出，弹体撞击到钢筋交汇处侵彻深度最大；从图6中可以看出，弹体撞击到钢筋网眼中心侵彻深度最大。

图 5 侵彻深度随时间变化图（弹体直径为100 mm）

Figure 5. Penetration depth varing time at different target positions for the projectile with the diameter of 100 mm

下载: 全尺寸图片幻灯片

图 6 侵彻深度随时间变化图（弹体直径为140 mm）

Figure 6. Penetration depth varing time at different target positions for the projectile with the diameter of 140 mm

下载: 全尺寸图片幻灯片

2.3 平头弹侵彻钢筯混凝土靶的工程计算公式

根据防护角度的最不利位置，平头弹侵彻钢筋混凝土厚靶的工程计算公式推导如下：

由2.2知，弹体直径与网眼尺寸的比值不同，最大侵彻深度的着靶点不同。由于无法预估撞击到的钢筋层数，且钢筋对于弹体的阻滞作用较小，因此，通过计算弹体侵彻素混凝土靶体的侵彻深度，可根据钢筋层间距估算弹体撞击的钢筋层数和本文提出的解析模型，得到最终的侵彻深度。

以在侵彻阶段首次撞击到钢筋时为计算起始点，此时速度为v₁。

（1）根据Forrestal等^[4]计算侵彻素混凝土靶体的侵彻深度s：

$s= \frac{{2m{}_0}}{{{\text{π}} d_0^2\rho _0^2}}{\rm{ln}}\left(1 + \frac{{{\rho _0}}}{{S{{f'_{\rm{c}}}}}}v^2\right) + 0.707{d_0}$

式中： $v^{\rm{2}} = {{\left( {2{m_0}v_0^2 - {\text{π}} d_0^3S{{f'_{\rm{c}}}}} \right)} \big/ {\left( {2{m_0} + {\text{π}} d_0^3{\rho _0}} \right)}}$ 。

（2）估算弹体撞击的整钢筋层间距的层数x： $x = \left[\dfrac{s}{{{h_i}}}\right]$ ，其中[]为取整函数，h_i为钢筋层间距；

（3）得到弹体撞击到x+1层钢筋时的速度v_x₊₁。

①由混凝土阻力引起速度的减小，从弹体首次撞击到钢筋到第x层钢筋，依据动能定理得：

$- \displaystyle\int\limits_0^{x{h_i}} {{F_{\textit z}}{\rm d}x} = \displaystyle\int\limits_{{v_1}}^{{v_{x+1}}} {\dfrac{1}{2}{m_0}{\rm d}{v^2}},\quad\quad\quad v_{x+1}^2 = \frac{{{{\rm e}^{ - \frac{2}{{{m_0}}}x{h_i}B}}(A + Bv_1^2) - A}}{B}$

式中： ${F_{\textit{z}}} = {\text{π}} \dfrac{{d_0^2}}{4}\left( {S{{f'_{\rm{c}}}} + N{\rho _0}{v^2}} \right) = A + B{v^2}$ ， $A = {\text{π}} \dfrac{{d_0^2}}{4}S{f'_{\rm{c}}}$ ， $B = {\text{π}} \dfrac{{d_0^2}}{4}N{\rho _0}$ 。

②由钢筋阻力引起的速度减小量：

$\Delta {v^2} = \dfrac{{2\left(2n{Q_{\rm{p}}} + q\displaystyle\sum\limits_{j = 1}^n {{b_j}} \right)}}{{{m_0}}} \times 0.3{d_1} x$ ，则：

第x+1层钢筋时弹体速度为：

$v_{x + 1}^2 = \frac{{{{\rm e}^{ - \frac{2}{{{m_0}}}x{h_i}B}}(A + Bv_1^2) - A}}{B} - \frac{{2\left(2n{Q_{\rm{p}}} + q\displaystyle\sum\limits_{j = 1}^n {{b_j}} \right)}}{{{m_0}}} \times 0.3{d_1} x$

（4）隧道阶段的侵彻深度 ${S'_1}$ 为：

$\left\{ \begin{split}&{S'_1} = x{h_{\rm{i}}} - \frac{{v_{x + 1}^2}}{{2{{\tilde a}_{x + 1}}}},\;{\text{若}}\;v_{x + 1}^2 {\text{＞}} 0\;\;{\text{且}}\;\;{S_{x + 1}} = - \frac{{v_{x + 1}^2}}{{2{{\tilde a}_{x + 1}}}} {\text{≤}}0.3{d_1}\\ & {S'_1} = x{h_{\rm{i}}} + 0.3{d_1} - \frac{{{m_0}}}{{2B}}l{\rm{n}}\frac{A}{{A + B(2{{\tilde a}_{x + 1}} \times 0.3{d_1} + v_{x + 1}^2)}},\;\;\;\;{\text{若}}\;\;v_{x + 1}^2 {\text{＞}} 0\;\;{\text{且}}\;{S_{x + 1}} = - \frac{{v_{x + 1}^2}}{{2{{\tilde a}_{x + 1}}}} {\text{＞}} 0.3{d_1} \end{split}\right.$

当 $v_{x + 1}^2 {\text{＜}} 0$ 时，此时弹体撞击到第x层，因此将式（2）中的x取x=x−1带入式（3）、（4）中计算。

当弹体直径小于钢筋网眼尺寸时，弹体撞击到钢筋网眼中心时只受到混凝土提供的阻力，相比其他情况，可知此时受到的阻力越小，侵彻深度越大，越为不利。

综上所述，总侵彻深度L的公式为：

$\left\{ \begin{split}&L = - \frac{{{m_0}}}{{2B}}{\rm{ln}}\frac{A}{{A + Bv_0^2}} + 0.707{d_0},\;\;{\text{若}}\;\;k {\text{＜}}1\\ & L = x{h_i} - \frac{{v_{x + 1}^2}}{{2{{\tilde a}_{x + 1}}}} + {h_1}=xh_i+S_{x+1}+h_1\;,\;{\text{若}}\;\;k{\text{＞}}1\;\;{\text{且}}\;\; {S_{x + 1}} = - \frac{{v_{x + 1}^2}}{{2{{\tilde a}_{x + 1}}}} {\text{≤}} 0.3{d_1}\\ & L = x{h_i} + 0.3{d_1} - \frac{{{m_0}}}{{2B}}\ln\frac{A}{{A + BS_{x+1}(2{{\tilde a}_{x + 1}} \times 0.3{d_1} /S_{x+1}-2{{\tilde a}_{x + 1}})}} + {h_1}\;\;{\text{若}}\;k {\text{＞}} 1,\;\;{\text{且}}\;\;{S_{x + 1}} = - \frac{{v_{x + 1}^2}}{{2{{\tilde a}_{x + 1}}}} {\text{＞}} 0.3{d_1}\end{split}\right.$

式中：k为弹体直径与钢筋网眼尺寸的比值，h₁为首层钢筋埋置深度。

$v_{x + 1}^2 = \frac{{{{\rm e}^{ - \frac{2}{{{m_0}}}x{h_i}B}}(A + Bv_1^2) - A}}{B} - \frac{{2\left(2n{Q_{\rm{p}}} + q\displaystyle\sum\limits_{j = {\rm{1}}}^n {{b_j}} \right)}}{{{m_0}}} \times 0.3{d_1} \times x;$

$v_1^2 = \frac{{{{\rm e}^{ - \frac{2}{{{m_0}}}({h_1} - 0.707{d_0})B}}(A + Bv_0^2) - A}}{B}, x = \left[ {\frac{s}{{{h_i}}}} \right]{\text{，}}{\text{若}}\; v_{x + 1}^2 {\text{＜}} 0{\text{，}}{\text{则}}\;x = \left[ {\frac{s}{{{h_i}}}} \right] - 1;$

${\tilde a_{x + 1}} = - \frac{{2n{Q_{\rm{p}}} + q\displaystyle\sum\limits_{j = 1}^n {{b_j}} + {F_{{{\rm{z}}_{x + 1}}}}}}{{{m_0}}};$

$\displaystyle\sum\limits_{j = {\rm{1}}}^n {{b_j}} = \min \left\{ {\displaystyle\sum {{b_{{n_1}}}} ,\displaystyle\sum {{b_{{n_2}}}} ,\displaystyle\sum {{b_{{n_3}}}} } \right\}$ ，n取与 $\displaystyle\sum\limits_{j = 1}^n {{b_j}}$ 对应的n_i值，对应如下：

钢筋交汇处： ${n_1} = 4\left[\dfrac{k}{2}\right] + 2$ ， $\displaystyle\sum {{b_{{n_1}}}} = \left(8\displaystyle\sum\limits_{i = 1}^{[\frac{k}{2}]} {\sqrt {\dfrac{1}{4} - \frac{{{i^2}}}{{{k^2}}}} } + 2\right){d_0}$ ,

钢筋网眼中心： ${n_2} = 4\left[\dfrac{k}{2} - \dfrac{1}{2}\right] + 4$ ， $\displaystyle\sum {{b_{{n_2}}}} = 8\displaystyle\sum\limits_{i = {\rm{1}}}^{\frac{{{n_2}}}{4}} {\sqrt {\dfrac{1}{4} - {{\left(i - \dfrac{1}{2}\right)}^2}\dfrac{1}{{{k^2}}}} } {d_0}$ ，

一根钢筋中点：

${n_3} = 2\left[\dfrac{k}{2}\right] + 2\left[\dfrac{k}{2} - \dfrac{1}{2}\right] + 3$ ， $\displaystyle\sum {{b_{{n_3}}}} = \left(4\displaystyle\sum\limits_{i = 1}^{[\frac{k}{2}]} {\sqrt {\dfrac{1}{4} - \dfrac{{{i^2}}}{{{k^2}}}} } + 4\displaystyle\sum\limits_{i = 1}^{[\frac{k}{2} - \frac{1}{2}] + 1} {\sqrt {\dfrac{1}{4} - {{\left(i - \dfrac{1}{2}\right)}^2}\dfrac{1}{{{k^2}}}}} + 1\right){d_0}$ 。

3. 结　论

本文基于弹体侵彻素混凝土的经典理论，将钢筋的失效模式考虑为弯曲剪切破坏后，建立平头弹侵彻钢筋混凝土的阻力模型。将计算所得的结果与经典Young公式进行对比，结果吻合良好，表明了模型的可靠性，并能够较为合理地预测侵彻深度及其它侵彻过程量并给出弹体各运动参量随时间变化关系，通过分析不同着靶点位置对于侵彻深度的影响，发现当弹体直径小于钢筋网眼尺寸时，弹体撞击到钢筋网眼中心时，弹体受到的阻力较小，侵彻深度越大；当弹体直径大于钢筋网眼尺寸时，最不利着靶点位置视弹体直径与网眼尺寸的比值而定。最后，根据防护角度的最不利位置提出了平头弹侵彻钢筋混凝土厚靶的工程计算公式。
