水面舰艇结构在战时易遭受鱼雷、水雷和反舰导弹的攻击，造成舰艇结构破损甚至断裂。由于爆炸实验耗费巨大的财力、物力，数值仿真成为有效的辅助手段。数值仿真效果取决于两个方面，即精确的算法和良好的材料性能表征。而数值模拟所产生的误差中，材料表征带来的误差远大于计算程序数值求解带来的误差^[1]。准确的材料断裂表征参数是开展爆炸作用下舰船结构毁伤模式预测与评估的重要前提。花瓣型破口是爆炸作用下板架结构的重要破坏模式之一^[2]。对花瓣性破口的数值模拟和理论分析一般基于单向应变假设和双向应变假设^[3]，设定断裂应变为某一具体塑性应变值。但基于板架爆炸实验的终点效应，反推破口处等效塑性应变值的方法有一定的误差，且不同实验给出的结果差异较大，给参数的选择带来一定的困难：牟金磊等^[3]开展水下爆炸实验，分析了破口裂纹处的厚度变化，提出采用0.388作为失效应变判据；陈长海等^[4]则根据空中接触爆炸的实验结果提出断裂应变的极限值为0.605，在数值模拟中采用了塑性应变0.28作为断裂应变^[5]。爆炸作用下金属材料的失效与应力状态密切相关^[6]：在单向拉伸到双向拉伸过渡区域，金属材料断裂应变呈指数递减^[7]；在多向受压应力状态下，金属材料甚至完全不会失效^[8]。在爆炸荷载作用下，花瓣型破口是否为简单的单向拉伸或者双向拉伸，应力状态又如何影响损伤断裂过程，值得深入研究。本文中，分析不同应力状态下船用钢的断裂应变，基于多轴应力损伤的ABAQUS子材料断裂准则模型对局部冲击作用下花瓣型破口的形成过程进行计算，分析断裂区、非断裂区的应力状态变化，局部损伤特性等，论证花瓣型破坏模式下应力状态变化对准确预测破坏程度和破口大小的重要性。

1.   船用钢断裂特性

1.1   材料实验

船用钢较一般结构钢强度高、韧性强，对爆炸冲击等载荷具有更强的抗力。单轴受拉应力状态下船用钢的失效特性由拉伸实验获得。试件参照《GB/T228-2002》^[9]制作。试件为板状，厚2.7 mm，设计实验段长度为40 mm。在常温20 ℃的环境下，使用微机控制万能材料试验机(INTRON5882)以5 mm/min的拉伸速度进行准静态拉伸实验。通过迭代有限元参数输入的方法对比力-位移曲线，不断校正应力应变关系。拉伸试样力-位移曲线如图 1所示。

图  1  拉伸试样及力-位移曲线

Figure  1.  Tensile specimen and its force-displacement curves

下载: 全尺寸图片 幻灯片

如图 2所示，设计纯剪切试样的单向拉伸实验实现剪切应力状态, 试样厚度分别为2.7和4.7 mm。与缺口圆棒拉伸实验不同，剪切件在断裂时的等效塑性应变难以通过理论公式确定。以中间断面为研究对象进行了有限元迭代校正，直到数值模拟与实验的力-位移曲线十分接近为止，通过多次修正，有限元计算结果与实验结果较一致。

图  2  剪切试样及力-位移曲线

Figure  2.  Shear specimen and its force-displacement curves

下载: 全尺寸图片 幻灯片

1.2   断裂准则

对不同应力状态下的船用钢实验结果采用下式^[10]：

进行拟合，得到考虑应力状态对损伤特性影响的失效准则。式中：ε_f^(－)为Lode角θ=-1时的曲线，ε_f⁽⁰⁾为Lode角θ=0时的曲线，ε_f⁽⁺⁾为Lode角θ=1时的曲线。应力三轴度η等参数的定义见文献[11]。新断裂准则中：D₁=1.120 6，D₂=0.647 4，D₃=0.064 3，D₄=0.093 1，D₅=1.174 2，D₆=0.988 6。

为计算变形过程中的损伤，定义单元的损伤为:

式中：D为损伤参数，D=0~1，初始时D=0，当D=1时材料失效；Δε_p为一个时间步的塑性应变增量，ε_f为当前时间步断裂应变。

不同断裂准则对断裂应变值的预测结果如表 2所示, ε_{f, exp}为断裂应变实验值。可以看出，采用新断裂准则的预测结果ε_{f, new}明显好于采用常用等效塑性应变准则的预测结果ε_{f, nom}。

表  1  不同准则预测的断裂应变值

Table  1.  Fracture strains predicted by different criteria

实验试件	εf, exp	εf, nom	$\frac{{{\varepsilon _{{\rm{f}}, {\rm{nom}}}} - {\varepsilon _{{\rm{f}}, {\rm{exp}}}}}}{{{\varepsilon _{{\rm{f}}, {\rm{exp}}}}}}/\%$	εf, new	$\frac{{{\varepsilon _{{\rm{f}}, {\rm{new}}}} - {\varepsilon _{{\rm{f}}, {\rm{exp}}}}}}{{{\varepsilon _{{\rm{f}}, {\rm{exp}}}}}}/\%$
缺口拉伸试样1	0.39	0.4	2.6	0.38	-2.6
缺口拉伸试样2	0.49	0.4	-18.4	0.54	10.2
缺口拉伸试样3	0.63	0.4	-36.5	0.67	6.3
缺口拉伸试样4	0.72	0.4	-44.4	0.68	-5.6
缺口拉伸试样5	0.69	0.4	-42.0	0.74	7.2
单轴拉伸	1.03	0.4	-61.2	0.86	-16.5
剪切试样	0.49	0.4	-18.4	0.46	-6.1
压剪试样	0.64	0.4	-37.5	0.69	7.8
圆柱压缩试样1	1.98	0.4	-79.8	1.97	-0.5
圆柱压缩试样2	2.10	0.4	-81.0	2.08	-1.0

下载: 导出CSV

| 显示表格

2.   局部冲击载荷下的花瓣型破口

2.1   花瓣状破口的形成过程

采用ABAQUS建模计算，建立直径为600 mm的圆形薄板，设置为板单元，厚度为3 mm，四周边界固定约束。中心直径为50 mm的核心区域通过施加初速度(100 m/s)的方式加载局部冲击载荷。

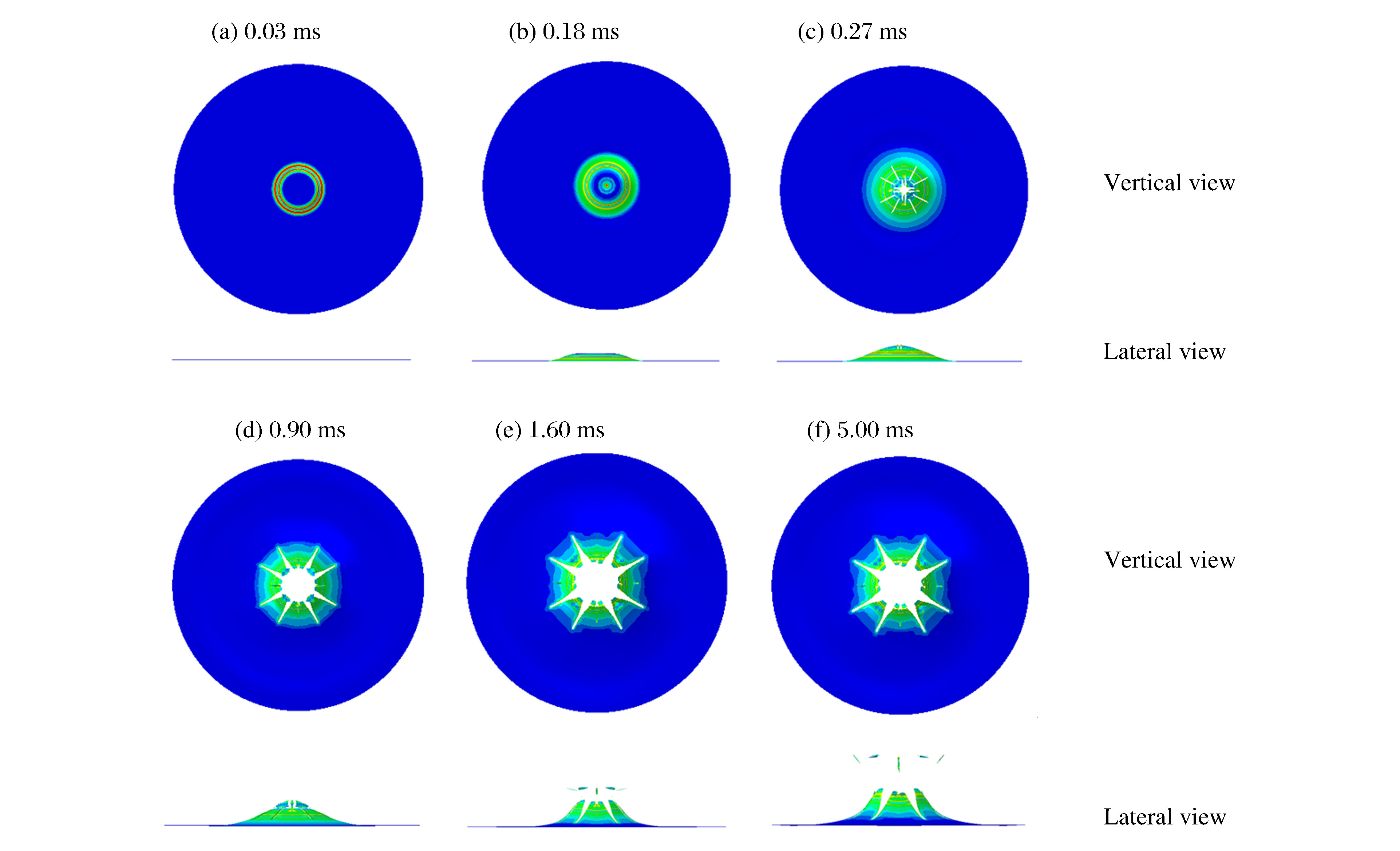

图 3为花瓣型破口形成过程的俯视和侧视图。由图 3可以看出，整个花瓣变形分为3个阶段：(1)蝶形凹陷阶段, 如图 3(a)~(b)所示, 中间局部区域受冲击载荷作用出现局部凹陷，在中心运动区域与未运动区的过渡区域，由于速度梯度较大，易发生较大的塑性变形，整体呈现凸台状，出现局部颈缩，甚至整个中心运动区域飞出，形成充塞破口; (2)中心区域裂纹扩展阶段，如图 3(c)~(d)所示，在蝶形凹陷区边界与中心处，由于变形梯度较大，形成若干裂纹，在局部结构继续运动的情况下，主裂纹长度持续增大，并发生扩展，中心区域出现局部碎裂破片；(3)花瓣形成与翻转阶段，如图 3(e)~(f)所示，中心区域碎片继续飞出，裂纹此时不再扩展，花瓣因后续惯性与径向拉力联合作用向后翻转，发生较大塑性变形，花瓣最终形成。

图  3  花瓣型破口形成过程

Figure  3.  Petaling formation process

下载: 全尺寸图片 幻灯片

2.2   典型区域应力状态

图 4为裂纹扩展区域不同位置失效单元的应力三轴度变化曲线。3个不同测点距离圆心80、52和33 mm，分别位于花瓣间裂纹区、蝶形凹陷过渡区及中心运动区域内。3个测点位置的单元均先受拉伸作用，接着过渡到拉剪、剪切和压缩区，并依次发生损伤。从应力三轴度的变化可以看出，整个花瓣变形过程中，各失效单元的受力状态发生较大变化，单一的双向受拉无法准确描述。

图  4  裂纹扩展区失效单元的应力三轴度

Figure  4.  Stress triaxiality of failure elements at crack

下载: 全尺寸图片 幻灯片

图 5为非碎裂区不同位置处应力三轴度变化曲线。花瓣区、圆板边缘及中间过渡区受力状态有明显差异：(1)花瓣区(element at petal)最早受到拉伸作用，应力三轴度约为0.6，属于双向拉伸，接着花瓣裂纹扩展形成自由界面，拉伸波转换成压缩波，局部受力由双向拉伸转换成双向压缩，接着由于花瓣顶部位置翻卷，花瓣中的单元受到较持续的拉伸作用；(2)接近边缘处的测点(element at edge)则在作用开始时间上滞后于花瓣和过渡区，受到一段持续时间较长的拉伸作用，后续也会进入交替的拉伸和压缩作用，偶有剪切应力状态，但整体上看，后期(2.4 ms以后)主要受拉伸作用；(3)花瓣和边界的过度区内(element between edge and petal)，测点受拉伸作用的起始时间介于花瓣和边缘之间，起初受到较长时间双向拉伸波的作用，接着由于反射波的作用测点承受剪切甚至压缩作用的交替作用，稍后由于花瓣的向外翻转，测点将承受较长时间的拉伸作用。

图  5  非裂纹区单元的应力三轴度

Figure  5.  Stress triaxiality of elements out of crack

下载: 全尺寸图片 幻灯片

2.3   局部损伤程度

图 6为距中心70 mm处的累积损伤情况(0°~90°范围内), 图中R为圆板直径，R₀为加载区域半径。与2.1节对应，各曲线从时间和物理阶段的不同划分为3个阶段，分别为：(1)蝶形凹陷造成的均匀加载，各测点损伤较一致，均小于0.4(0.2 ms时的曲线)；(2)裂纹迅速扩展形成(0.5 ms)时，28°与62°处的损伤迅速发展，形成2个“山峰”，并远大于周围值；1.0 ms时，峰值附近的值有一定的塑性累积，损伤度稍有增大；(3)花瓣翻转造成的均匀损伤，该阶段特征为，除“山峰”外，其他各处的损伤程度均有一定程度的增大，且幅值基本相当(2.0 ms时的曲线)。

图  6  裂纹区环向单元累积损伤

Figure  6.  Cumulated damage of elements at crack

下载: 全尺寸图片 幻灯片

图 7为距中心170 mm处的累积损伤情况(0°~90°)。不同区域的损伤发展先后不同，首先为28°与62°处裂纹前端产生明显损伤(1.0 ms)，其他区域发展不明显；1.0 ms后，裂纹前端区发展不明显，2个裂纹中间由于花瓣的弯曲，形成一定的塑性损伤区。说明花瓣卷曲会造成花瓣根部的二次损伤。

图  7  非裂纹区环向单元累积损伤

Figure  7.  Cumulated damage of elements out of crack

下载: 全尺寸图片 幻灯片

3.   探讨

由上述分析可以看出，爆炸等局部冲击作用下，薄花瓣型破口形成过程受力状态复杂，远非双向受拉所能描述。图 8为薄板爆炸后形成的花瓣与碎裂与文献[4, 12]实验结果比对的情况。可以看出，考虑应力状态的断裂准则对于准确预测花瓣的形成，以及爆炸碎片的预测和描述较适用。传统的等效塑性应变准则，将失效参数设置为一常数，不考虑应力状态的影响，难以描述复杂应力状态下板的破坏机理。考虑应力状态对金属材料影响的失效准则，才能揭示花瓣型破口形成机理，更有效地预测复杂应力状态下的薄板失效模式和破口大小。图 9为采用等效塑性应变准则获得的破坏模式，可以看出与考虑应力状态的准则得到的破坏模式具有较大差异。表明考虑应力状态的材料失效准则对于准确预测花瓣型破口具有重要作用。

图  8  薄板形成的花瓣与碎片

Figure  8.  Petaling and fragments from the thin pate

下载: 全尺寸图片 幻灯片

图  9  等效塑性应变准则获得的破坏模式

Figure  9.  Failure mode with equivalent plastic strain criterion

下载: 全尺寸图片 幻灯片

4.   结论
