Experimental study on dynamic compression of unsaturated calcareous sand
-
摘要: 使用经过系统标定的霍普金森压杆试验装置对不同含水率钙质砂进行了在准一维应变条件下的动态压缩试验，试样的平均应变率为209～1 137 s−1。试验结果表明：半导体应变片灵敏系数和压杆弥散关系的标定对试验结果的准确性具有重要影响；当钙质砂应变小于0.025时潮湿试样的切向模量高于干燥试样，而在应变大于0.025时则相反；潮湿钙质砂的切线模量随含水率的增加先减后增。通过分析非饱和钙质砂在锁变后其轴向应力应变曲线及侧压力系数的变化规律，提出了非饱和钙质砂锁变现象的模型。Abstract: The dynamic compression tests of calcareous sands with different moisture contents under quasi-one-dimensional strain conditions were carried out using a calibrated SHPB system in the average strain rate ranging from 209 s−1 to 1137 s−1. The test results show that the calibration of the sensitivity coefficient of the semiconductor strain gauge and the dispersion of the pressure bar have a significant influence on the accuracy of the test results. When the strain of the calcareous sand is below 0.025, the tangential modulus of moist calcareous sand is higher than that of dry sand, but the opposite is true when the strain is above 0.025. The tangential modulus of moist samples decreases first and then increases with the increase of the water content. By analyzing the variation of axial stress-strain curve and lateral pressure coefficient of unsaturated calcareous sand after lock-in phenomenon, a model of the phenomenon of unsaturated calcareous sand is proposed.
-
Al/Ni材料是一种典型的含能结构材料，近几年受到了广泛关注。在物理性能方面，Al/Ni材料具有高熔点、高比强度等特性[1]。而在化学反应特性方面，在不同的温度或冲击加载条件下，该材料能发生化学反应并产生NiAl3、NiAl、Ni2Al3和Ni3Al等不同的反应产物[2-3]。由于它兼具较好的力学性能和化学反应释能特性，Al/Ni材料可广泛应用于含能破片、含能药型罩等含能毁伤元中，提高对目标毁伤效能，也可应用于冲击反应增韧防护材料中，提高其综合防护能力，因而在未来高效毁伤和防护技术上，它有非常广阔的应用前景[4-6]。
Al/Ni材料通常通过粉末压制成型[7-9]，该方法具有制备成本低、工艺简单的优点，而材料性能通常由原始粉末的形状、颗粒大小及所压制试件的密实度等决定。除此之外，由冷轧技术制备的Al/Ni多层复合材料，也在近十年来受广泛的关注。Al/Ni材料的冷轧技术指在一定压下量（＞50%）下将相互间隔的Al板和Ni板进行轧制而结合在一起，把轧制板切割并再次叠加在一起重复轧制多道次的过程[10]。与粉末压制材料相比，Al/Ni多层复合材料细观结构的不均匀性较为明显，且其冲击压缩特性除了与材料层的厚度相关，还与材料载荷方向相关[11-13]。Kelly等[14]基于激光驱动飞片技术研究了Al/Ni多层复合材料的冲击压缩特性，并结合高分辨透射电子显微镜(high resolution transmission electron microscopy，TEM)，推测在材料内部的不均匀处更容易引发化学反应。此外，由冷轧技术制备的Al/Ni多层复合材料界面间通常会出现一定的金属间化合物，对该类材料高温自蔓延合成(self-propagating high-temperature synthesis，SHS)过程的反应速度有一定的影响[15]。目前，关于Al/Ni多层复合材料的化学反应行为的研究，主要集中在基于差示扫描量热法 (differential scanning calorimetry，DSC) 的加热速率为20～40 ℃/min的SHS过程上[15-17]，而对冲击释能特性的研究较少。
本文中，利用准静态压缩实验技术和准密闭二次撞击反应实验技术[18]，对不同冷轧道次的Al/Ni多层复合材料的力学性能和冲击诱发化学反应(shock-induced chemical reaction，SICR)行为进行研究。从细观角度，结合不同Al/Ni多层复合材料的细观结构特征，对其宏观力学响应及冲击响应规律进行解释。初步确定轧制道次不同所引起的细观结构差异对Al/Ni多层复合材料的宏观力学响应及冲击释能行为的影响规律。
1. 材料细观结构与力学性能
1.1 材料细观结构
基于冷轧技术制备了2～5道次4种不同的Al/Ni多层复合材料，研究轧制道次对Al/Ni细观结构、力学性能及SICR行为的影响机制。选用原始厚度为0.8 mm的Al板和0.5 mm的Ni板为原材料，以保证材料化学计量比接近于1∶1(实际为1.09∶1)，从而保证具有良好化学反应性能[19]。
复合材料的性能通常与其细观结构(颗粒尺寸、形状、配比等)紧密相关。利用扫描电镜(scanning electron microscope，SEM)得到了能够反映上述4种Al/Ni多层复合材料细观结构的照片(均采用30倍的放大比)，并对典型的细观厚度尺寸进行标记，如图1所示。其中，颜色较深的相为Al，而颜色较浅的相为Ni。从图1可以看出，基于冷轧技术制备的Al/Ni多层复合材料的细观结构主要以Al为基体，而Ni散布其中。这是由于Al、Ni两种材料力学性能不同，冷轧过程中相对较硬的Ni板在大变形条件下发生了颈缩和断裂。冷轧后的Al、Ni两相材料呈条状平行、交错分布。随着冷轧次数的增多，各相材料的厚度逐渐减小，且材料细观形状逐渐变得不规则。与其他轧制道次的Al/Ni多层复合材料相比，冷轧4道次材料的细观结构中，Ni相的形状、厚度及长度的不均匀性尤为明显，如图1(c)所示。

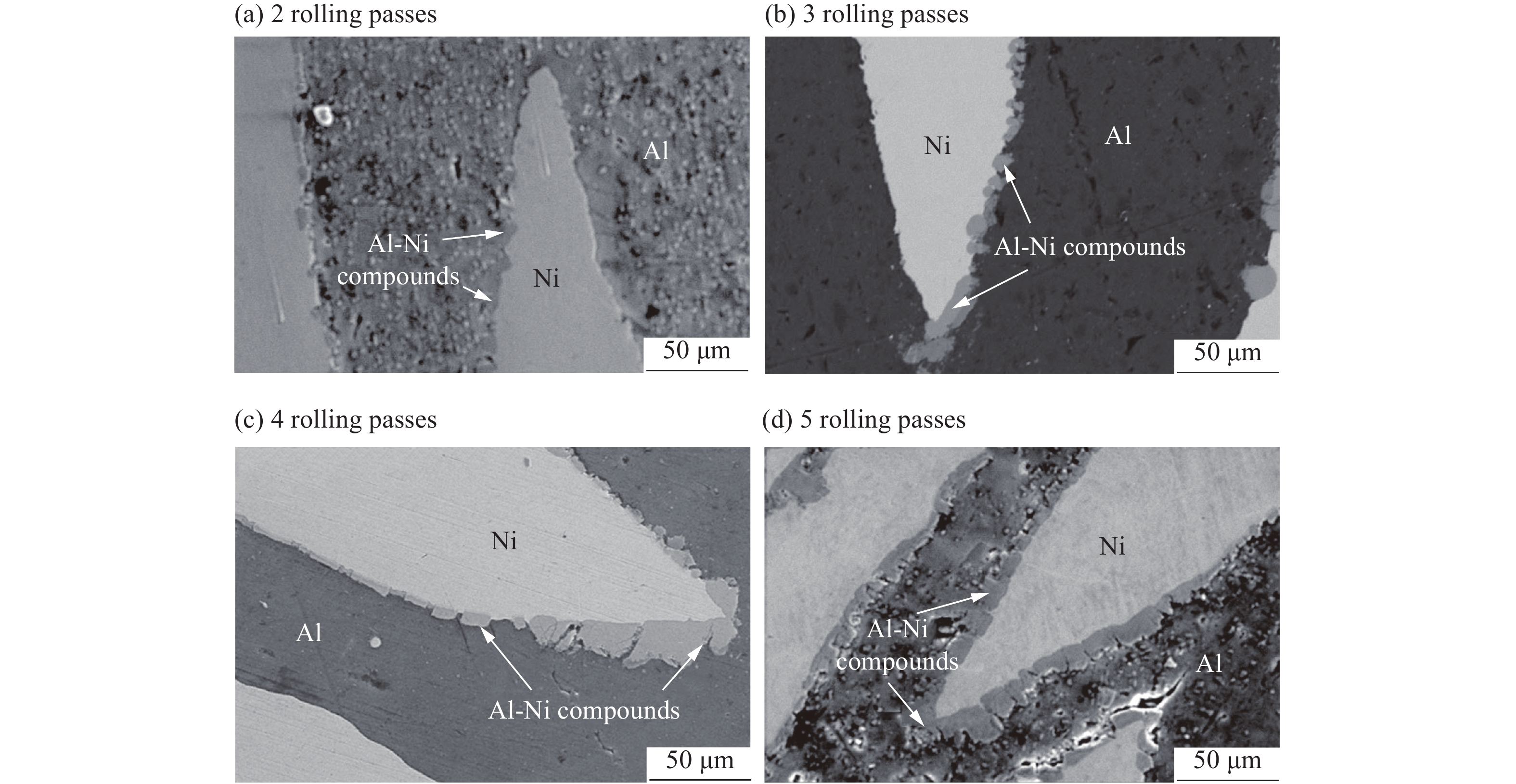

图 1 不同冷轧道次的Al/Ni多层复合材料细观结构Figure 1. Microstructures of Al/Ni multi-layered composites manufactured by cold rolling with 2–5 passes放大倍数为500的SEM照片如图2所示。从图2可以看出，在Al、Ni两相界面处存在一种颜色不同且不连续的第三相，为轧制过程中大变形条件下引起原子扩散而产生的金属间化合物。其中，在冷轧2道次材料的界面处仅有极少量的化合物，随着冷轧次数的增加，化合物的含量也逐渐增加，直至在冷轧5道次材料界面处产生较为连续的化合物。
图 2 Al和Ni两相界面处的SEM照片Figure 2. AI/Ni interface microstructures reflected from SEM photographs1.2 材料力学性能
通过准静态压缩实验测试了4种Al/Ni多层复合材料在10−3 s−1应变率下的力学性能，并将相应的应力应变曲线与粉末压制的Al/Ni复合材料[9]进行对比，如图3所示。由实验结果可以看出，粉末压制的Al/Ni复合材料的应力在达到屈服点后迅速下降，而基于冷轧技术制备的Al/Ni多层复合材料在准静态压缩过程中有明显的应变强化阶段。随着冷轧道次从2增至5，材料的抗压强度整体呈上升趋势（依次为150、177、172和194 MPa），这主要是由于轧制过程中各相材料的强度和界面黏结力均有所加强。然而，由于冷轧4道次的Al/Ni多层复合材料细观结构中断裂的Ni板形状和尺寸均存在较大的不均匀性，材料在不均匀处更易产生破坏，从而造成该材料的强度略低于冷轧3道次材料。
图 3 不同冷轧道次的Al/Ni多层复合材料准静态压缩应力应变曲线Figure 3. True stress-strain curves of Al/Ni multi-layered composites under quasi-static compression由于细观结构的不均匀性，准静态压缩实验中每种Al/Ni多层复合材料中均产生几种不同的裂纹形状，如图4(a)～(b)所示。通过与原始试件对比可以看出，在压缩载荷下，Al/Ni多层复合材料试件发生了显著的镦粗变形。Al/Ni多层复合材料主要的裂纹形状可以归纳为相互平行或相交的45°裂纹组合的形式。为了研究压缩载荷下Al/Ni多层复合材料破坏机制，获取了实验后无明显裂纹及有明显裂纹材料的SEM照片，如图4(c)～(d)所示。从图4(c)可以看出，压缩载荷下，Al相和Ni相之间的金属间化合物先发生破坏。另外，根据Wei等[20]的研究，复合材料的强度主要由基体材料决定，则本文中的Al/Ni多层复合材料的强度主要由Al相决定。在Al、Ni两相中，Al的硬度相对较低，因此在压缩过程中容易被硬度较高的Ni颗粒挤压破坏。在准静态压缩过程中，细观尺度上界面处铝镍化合物及Al相中的裂纹不断扩展，最终在宏观尺度上出现了不同裂纹组合形状的破坏模式。
图 4 Al/Ni多层复合材料的准静态压缩实验结果Figure 4. Typical pictures for quasi-static compressive cracks of Al/Ni multi-layered composites2. 准密闭二次撞击反应实验
2.1 实验方案
准密闭二次撞击反应实验是一种典型的含能材料冲击释能特性的测试实验[18]，实验系统主要由14.5 mm弹道枪、测速系统、密闭反应容器、高速摄影机、压阻传感器及相关数据采集系统组成，如图5所示。密闭反应容器近似于圆柱型，长为630 mm，内径为270 mm，容积约为35.2 L。容器的破片入射端由一层0.5 mm厚的前置铁皮密封，距入射端335 mm处有一块15 mm厚的钢靶固定于容器内部。压阻传感器安装在容器内壁距入射端230 mm处，其型号为CYG145，量程为2 MPa，用以记录容器内部的压力变化。容器一侧有透明的观测窗，采用高速摄像仪观测Al/Ni多层复合材料的反应情况。
图 5 准密闭二次撞击反应实验布局图[9]Figure 5. An experimental layout of double impact initiation experiment2.2 结果分析与讨论
弹道枪发射的Al/Ni破片穿透铁皮后，撞击容器内部的钢靶，Al/Ni多层复合材料内部将在强烈的冲击作用下发生颗粒塑性变形、颗粒融合及孔隙压实等过程，引起材料内部的温度升高。通过不同冷轧道次制备的Al/Ni多层复合材料的细观结构特性存在差异，可能影响冲击加载下材料内部的温度分布，从而改变材料的冲击释能特性。因此，为了考察冷轧道次对Al/Ni多层复合材料SICR特性的影响，选取冷轧3～5道次共3种典型的Al/Ni多层复合材料进行准密闭二次撞击反应实验。
2.2.1 冲击诱发化学反应特征
以冷轧3道次的Al/Ni多层复合材料为例，对准密闭二次撞击反应实验中Al/Ni破片的SICR特性进行分析。用高速摄像仪拍摄Al/Ni破片撞击密闭反应容器中的钢靶后容器内的火光情况，并与等质量普通钢制破片得到的结果进行对比，如图6所示。从高速摄像照片可以看出，破片撞击钢靶后在强烈的冲击和摩擦作用下发出火光。将容器内初始出现火光的时间设定为零，可以发现撞击钢靶后，钢制破片产生微弱的火光并迅速减弱甚至消失。相比而言，Al/Ni多层复合材料产生的火光先变强再逐渐减弱，并且持续时间较长，说明其中产生了化学反应，释放了能量。另外，撞击速度为1 382 m/s时容器内的火光比841 m/s时更强烈，且持续时间更长，说明在一定撞击速度范围内，材料内部仅发生部分化学反应[21]，且较高撞击速度条件下材料化学反应效率更高，从而释放更多的化学能。

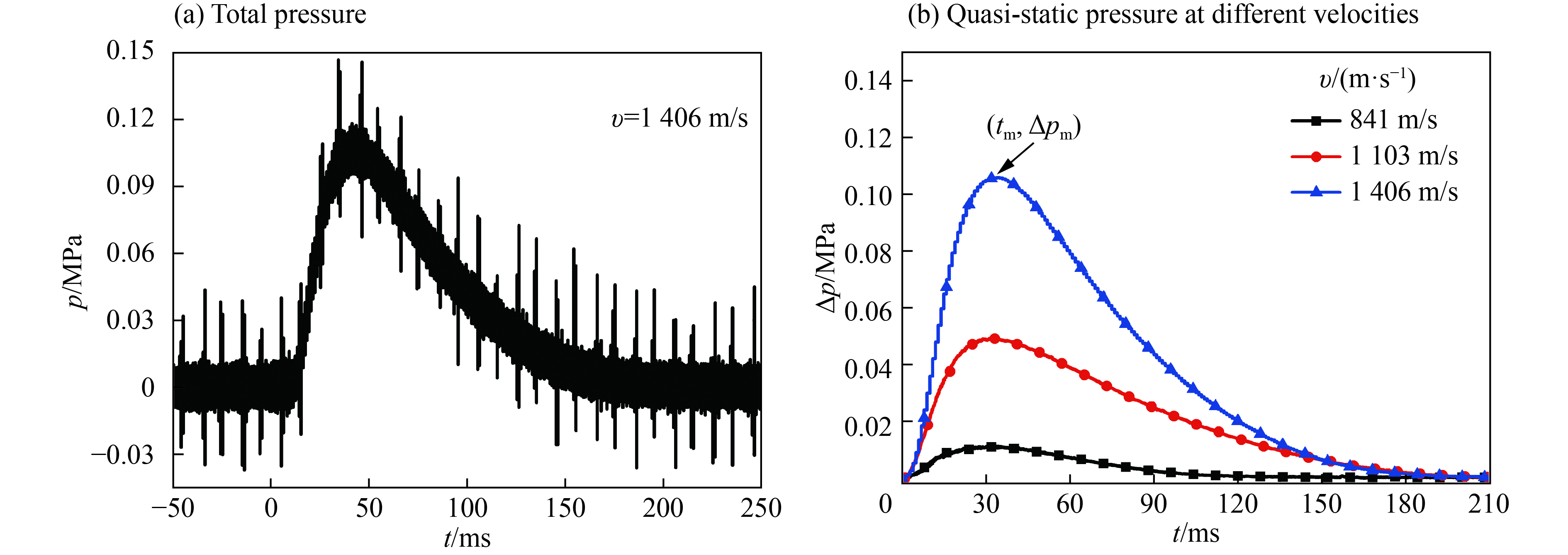

图 6 典型的容器内破片冲击反应的照片Figure 6. Typical photographs of impact reaction in experimental chamber通过压阻传感器测得的冷轧3道次Al/Ni多层复合材料在1 406 m/s撞击速度下容器内超压曲线，如图7(a)所示。该曲线主要由噪声信号和准静态压力组成，其中噪声信号为在零压附近高频振动的周期性信号，而准静态压力由材料撞击钢靶并释放化学反应能产生。基于这个特性，进行滤波处理，可提取出准静态压力曲线，如图7(b)中1 406 m/s撞击速度对应的曲线所示。压力峰值记为Δpm，相应的时间记为tm，相关实验参数及结果见表1。Al/Ni多层复合材料SICR释放的能量引起容器内压力迅速上升，而容器内部的与外部通过前置铁皮上的破片穿孔连通而引起压力卸载，最终使准静态压力衰减至初始状态。冷轧3道次Al/Ni多层复合材料在3种典型撞击速度下的准静态压力曲线如图7(b)所示。同样可以发现，在一定的撞击速度范围内，准静态压力的峰值和超压持续时间随撞击速度的升高而增大。这主要是因为，撞击速度的升高导致材料内部冲击压力升高，使其冲击温度随之升高，从而直接提升了化学反应效率[22]。
表 1 准密闭二次撞击反应实验结果Table 1. Experimental results of double impact initiationAl/Ni材料类型 m/g v/(m·s−1) Δpm/MPa Q/kJ Ek/kJ er/(kJ·g−1) (Δpm t−1m)/(MPa·s−1) 冷轧3道次 2.94 841 0.011 0.97 0.80 0.06 0.42 2.98 872 0.016 1.41 0.89 0.17 0.46 2.59 1 103 0.049 4.31 1.31 1.16 1.58 2.95 1 382 0.081 7.13 2.55 1.55 2.45 2.74 1 406 0.105 9.24 2.44 2.48 3.09 冷轧4道次 2.69 852 0.014 1.23 0.74 0.18 0.54 2.59 1 032 0.024 2.11 1.12 0.38 1.09 2.67 1 064 0.033 2.90 1.25 0.62 1.06 2.79 1 327 0.058 5.10 2.19 1.04 1.76 2.73 1 371 0.087 7.66 2.30 1.96 2.35 冷轧5道次 2.98 854 0.015 1.32 0.81 0.17 0.48 2.90 1 023 0.025 2.20 1.21 0.34 0.81 2.88 1 049 0.028 2.46 1.28 0.41 1.04 2.88 1 419 0.048 4.22 2.60 0.56 1.41 2.2.2 冷轧道次对比化学能的影响
Al和Ni之间的反应十分复杂，在不同的温度和冲击条件下可以产生不同的反应产物[2-3]，并有可能发生氧化反应。本文中，定义参数er以对相同配比、不同冷轧道次的Al/Ni多层复合材料的冲击反应释能能力进行量化与比较。er为比化学能，即单位质量的材料冲击反应释放出的化学能。
根据Ames[18]的理论分析，可以得到材料在准密闭二次撞击反应实验中释放的总能量ΔQ：
Δpm=γa−1VEΔQ (1) 式中：VE为密闭反应容器的容积，γa为容器内空气的比热比，设γa=1.4。假设破片穿过铁皮后全部进入密闭反应容器，且ΔQ只包含冲击释放的化学能Er及射入密闭反应容器中破片残余动能的贡献Ek，则比化学能可表示为：
er=Erm=ΔQ−Ekm (2) 假设破片垂直撞击前置铁皮，并携带与碰撞面积相同的铁皮(mt)射入密闭反应容器。破片穿透铁皮的剩余速度vr可用经典的THOR方程计算[23-24]：
vr=v−0.3048×10c1(61023.75hA)c2(15432.1m)c3(3.28084v)c4 (3) 式中：h为靶板厚度；A和m分别为破片碰撞面积和破片质量；c1～c4为由靶板材料定义的常数，本文中取c1=6.399，c2=0.889，c3=−0.945，c4=0.019。由此，可计算破片残余动能
Ek=(m+mt)v2r/2 。图8为冷轧3～5道次Al/Ni多层复合材料在不同撞击速度下的比化学能。由于er去除了动能及质量等影响因素，可以直接反映材料的冲击释能能力。从实验结果可以看出，速度为850 m/s左右时，3种Al/Ni多层复合材料的比化学能比较接近，均趋近于零。随着撞击速度升高，相同撞击速度下的冷轧3道次Al/Ni多层复合材料产生的比化学能最高。当撞击速度达到1 406 m/s左右时，冷轧3道次Al/Ni多层复合材料的比化学能曲线逐渐趋近于平缓，而冷轧4道次的Al/Ni多层复合材料的比化学能曲线在撞击速度达到1 371 m/s后仍呈上升的趋势。此外，相对于其他两种材料，冷轧5道次的Al/Ni多层复合材料的比化学能曲线较为平缓，冲击释放的化学能最少，在撞击速度为1 419 m/s时已基本上释放出最大比化学能(0.56 kJ/g)。
图 8 Al/Ni多层复合材料的比化学能Figure 8. Specific chemical energy for Al/Ni multi-layered composites2.2.3 冷轧道次对准静态压力曲线上升速率的影响

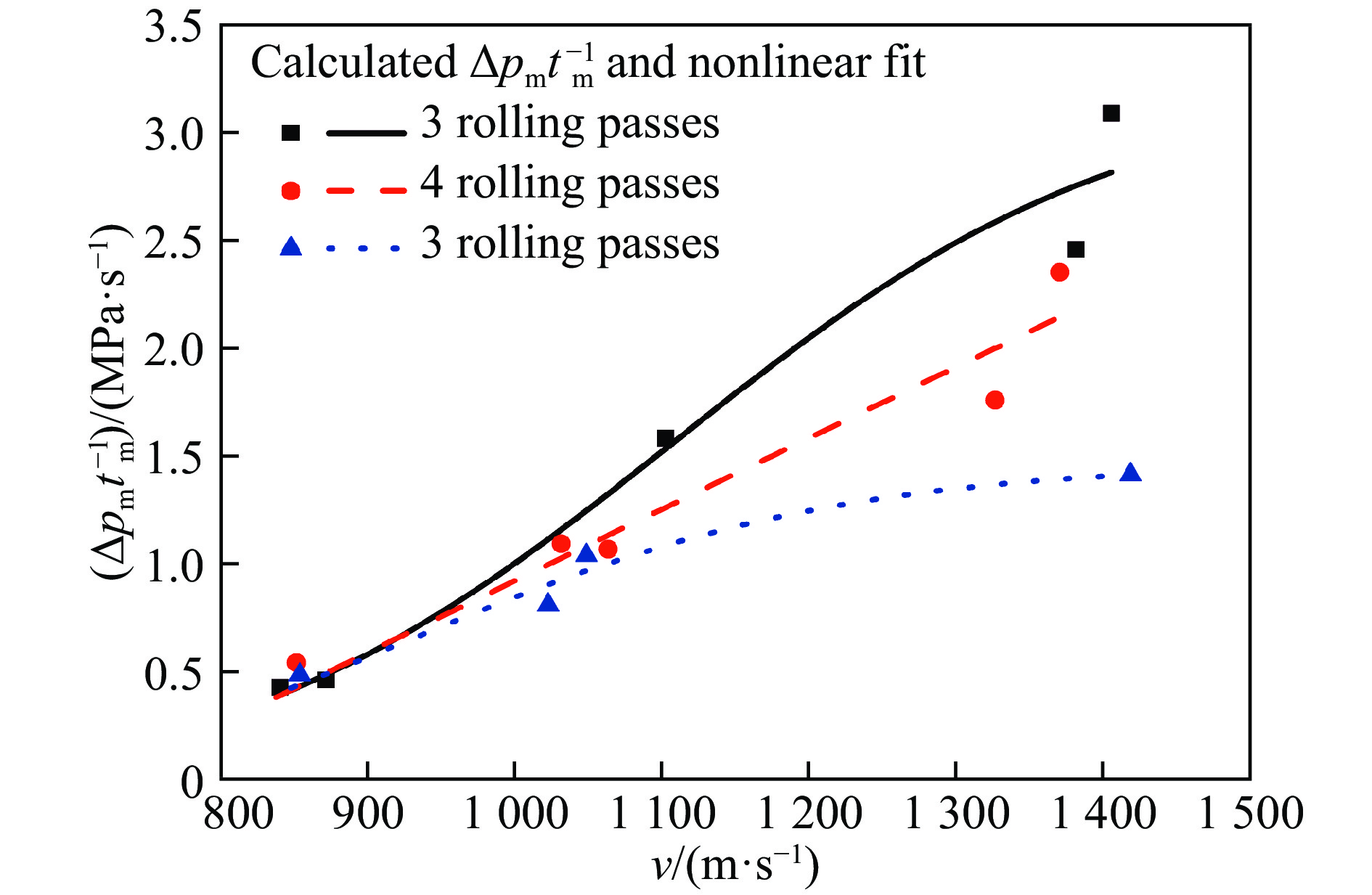

基于Ames[18]对准静态压力曲线的分析，假设图7中Δp从0增大至Δpm的过程与时间呈近似线性关系。为了评估Al/Ni多层复合材料冲击反应过程中的反应速率，对准静态压力曲线上升的速率Δpm/tm进行了计算，如图9所示。可以发现，在800～1 400 m/s的范围内，Δpm/tm随撞击速度的增大呈上升趋势。在850～950 m/s速度下，3种Al/Ni多层复合材料的反应速率相近。随着撞击速度的进一步上升，Al/Ni多层复合材料的反应速率开始随冷轧次数的不同发生变化，冷轧3道次材料的反应速率最快，而冷轧5道次材料的反应速率则最慢。
图 9 Al/Ni多层复合材料的准静态压力曲线的上升速率Figure 9. Increase rate of quasi-static pressure for Al/Ni multi-layered composites2.2.4 冷轧道次对冲击释能特性影响的机理分析
由于不同冷轧道次的Al/Ni多层复合材料具有相同的初始配比，导致其相同速度下冲击反应行为存在区别的主要原因在于其细观结构的差异。结合文献[12-13]，对本文实验测得的基于冷轧成型Al/Ni多层复合材料冲击释能特性进行如下分析。
(1) 由于Al、Ni间的材料阻抗不匹配，在冲击压缩过程中将引起冲击波在Al、Ni界面间反射而导致材料应变的增加，从而提高了冲击温度。对于Al/Ni多层复合材料，细观尺度上材料层厚度越薄，材料系统内部越快达到平衡，因而由冲击产生的应变越小、温升越低。从图1可以看出，冷轧道次越多，材料细观层厚度越小，在相同撞击条件下的内部温度越低。
(2) 随着撞击速度的升高，材料颗粒剧烈变形，界面间的金属间化合物(见图2)迅速破碎，从而使Al、Ni两相快速融合发生化学反应，即金属间化合物对化学反应产生的阻碍作用减弱。因此，冷轧4道次Al/Ni多层复合材料释放的比化学能在高速段(v＞1 300 m/s)逐渐接近于冷轧3道次材料。
(3) 由图2可见，随着冷轧道次的增加，Al、Ni两相界面间的金属间化合物含量增加，阻碍了两相之间的相互接触与反应。因此，在一定撞击速度范围内，相同条件下冷轧3道次Al/Ni多层复合材料的冲击释放的化学能最多，而冷轧5道次Al/Ni多层复合材料最少。同时，由于冷轧5道次Al/Ni多层复合材料内金属间化合物含量过高(见图2(d))，已对有效反应物的含量造成足够大的影响，导致该材料最大比化学能(0.56 kJ/g)远小于其他两种Al/Ni多层复合材料。
3. 结 论
以制备的不同冷轧道次的Al/Ni多层复合材料为研究对象，利用SEM、准静态压缩实验及准密闭二次撞击反应实验对其细观结构、力学性能和SICR释能特性进行了研究，得到如下结论。
（1）基于冷轧工艺制备了以Al为基体、Ni分散其中的Al/Ni多层复合材料。冷轧道次对Al/Ni多层复合材料细观尺度的颗粒形状、尺寸及界面间金属化合物的含量均有一定的影响，其中冷轧4道次材料细观结构的不均匀性尤为明显。
（2）随着轧制道次的增加，Al/Ni多层复合材料的抗压强度整体呈上升趋势。其中，由于冷轧4道次Al/Ni多层复合材料的细观结构存在较大的不均匀性，导致其抗压强度略低于冷轧3道次材料。
（3）相同撞击速度(800～1 500 m/s)下，随着Al/Ni多层复合材料冷轧道次的增加，释放的比化学能及反应速率均有所降低。其中，冷轧5道次材料Al/Ni多层复合材料受材料界面间金属化合物的影响较大，在1 419 m/s时已基本释放最大的比化学能。
-
图 6 压杆三维效应的修正对轴向应力(σz)测试结果
Figure 6. Effect of three dimensional effect correction of the bar on test results on axial stress (σz)
图 7 不同含水率下钙质砂的轴向应力(σz)应变(εz)曲线
Figure 7. The axial stress (σz)-strain (εz) curves of calcareous sand with different water contents
图 8 含水率对钙质砂轴向应力(σz)应变(εz)关系的影响
Figure 8. Effect of water content on axial stress (σz)-strain (εz) relation of calcareous sand
图 9 30%含水率试样的侧压力系数时程曲线
Figure 9. Lateral pressure coefficient time profile of specimen with 30% water content
图 10 侧压力系数(k0)与轴向应力峰值((σz)max)关系
Figure 10. The relationship between lateral pressure coefficient (k0) and peak axial stress ((σz)max)
图 11 锁变现象中封闭孔隙的示意图
Figure 11. The schematic diagram of a closed pore in a locking-up phenomenon
表 1 半导体应变片标定结果
Table 1. Calibration results of semiconductor strain gauges
信号类型 K1 K2 R2 入射杆压缩波 91.0 9 275 0.997 入射杆拉伸波 95.0 1 890 0.998 透射杆压缩波 93.6 4 500 0.998 透射杆拉伸波 97.1 1 537 0.999
下载: 导出CSV
表 2 SHPB试验工况表
Table 2. Test table of SHPB experiments
干密度/(g∙cm−3) 名义含水率/% 试验组编号 平均子弹速度/(m∙s−1) 平均应变率/s−1 1.40 1 CS001 21.43 1 128 CS002 9.78 487 CS003 4.02 335 1.40 10 CS101 18.52 1 118 CS102 9.03 551 CS103 3.62 242 1.40 20 CS201 18.04 1 137 CS202 9.01 533 CS203 3.61 209 1.40 30 CS301 18.14 836 CS302 9.13 522 CS303 3.56 243
下载: 导出CSV
表 3 非饱和砂土锁变现象试验结果的统计
Table 3. Experimental results of unsaturated sands with locking-up phenomenon
结果 ˙ε/s-1 (σz)max/MPa 砂土种类 Cu e0 Sr/% M/GPa R Veyera[12] 1 000 220 Eglin石英砂 3.41 0.51 60 3.32 0.56 80 2.85 0.44 180 Tyndall石英砂 1.18 0.654 80 3.65 0.82 211 Ottawa石英砂 1.5 0.545 80 3.24 0.86 Luo[34] 600 300 Quikrete 砂 2.33 0.55 64 — 0.68 85 — 0.59 Barr[13] 3 500 240 松散石英砂 2.2 0.77 25 3.17 1.02 52 3.35 1.01 本文 500 70 密实钙质砂 >6 1.01 57 — 1.02 86 2.34 1.11 注：˙ε为应变率；Cu为不均匀系数；e0为初始孔隙比；Sr为试样饱和度；M为锁变模量。
下载: 导出CSV
-
刘崇权, 杨志强, 汪稔. 钙质土力学性质研究现状与进展 [J]. 岩土力学, 1995(4): 74–84.LIU C Q, YANG Z Q, WANG R. The present condition and development in studies of mechanical properties of calcareous soils [J]. Rock and Soil Mechanics, 1995(4): 74–84. DATTA M, RAO G V, GULHATI S K. The nature and engineering behavior of carbonate soils at Bombay High, India [J]. Marine Geotechnology, 1981, 4(4): 307–341. DOI: 10.1080/10641198109379830. STERIANOS B. Geotechnical properties of carbonate soils with reference to an improved engineering classification [D]. Rondebosch: University of Cape Town, 1988: 1−4. ALBA J L, AUDIBERT J M. Pile design in calcareous and carbonaceous granular materials, and historic review [C] // Proceedings of the 2nd international conference on engineering for calcareous sediments. Rotterdam: AA Balkema. 1999, 1: 29−44. WANG X, JIAO Y, WANG R, et al. Engineering characteristics of the calcareous sand in Nansha Islands, South China Sea [J]. Engineering Geology, 2011, 120(1): 40–47. DOI: 10.1016/j.enggeo.2011.03.011. 曹梦, 叶剑红. 南海钙质砂蠕变-应力-时间四参数数学模型 [J]. 岩土力学, 2019(5): 1771–1777. DOI: 10.16285/j.rsm.2018.1267.CAO M, YE J H. Creep-stress-time four parameters mathematical model of calcareous sand in South China Sea [J]. Rock and Soil Mechanic, 2019(5): 1771–1777. DOI: 10.16285/j.rsm.2018.1267. AL-DOURI R H, POULOS H G. Static and cyclic direct shear tests on carbonate sands [J]. Geotechnical Testing Journal, 1992, 15(2): 138–157. DOI: 10.1520/GTJ10236J. COOP M R. The mechanics of uncemented carbonate sands [J]. Géotechnique, 1990, 40(4): 607–626. DOI: 10.1680/geot.1990.40.4.607. COOP M R, ATKINSON J H. The mechanics of cemented carbonate sands [J]. Géotechnique, 1993, 43(1): 53–67. DOI: 10.1680/geot.1993.43.1.53. 文祝, 邱艳宇, 紫民, 等. 钙质砂的准一维应变压缩试验研究 [J]. 爆炸与冲击, 2019, 39(3): 1–11. DOI: 10.11883/bzycj-2018-0015.WEN Z, QIU Y Y, ZI M, et al. Experimental study on quasi-one-dimensional strain compression of calcareous sand [J]. Explosion and Shock Waves, 2019, 39(3): 1–11. DOI: 10.11883/bzycj-2018-0015. 魏久淇, 王明洋, 邱艳宇, 等. 钙质砂动态力学特性试验研究 [J]. 振动与冲击, 2018, 37(24): 7–12. DOI: 10.13465/j.cnki.jvs.2018.24.002.WEI J Q, WANG M Y, QIU Y Y, et al. Impact compressive response of calcareous sand [J]. Journal of Vibration and Shock, 2018, 37(24): 7–12. DOI: 10.13465/j.cnki.jvs.2018.24.002. VEYERA G E. Uniaxial stress-strain behavior of unsaturated soils at high strain rates: WR-TL-93-3523 [R]. Fort Belvoir, VA: Defense Technical Information Center, 1994. BARR A D, CLARKE S D, TYAS A, et al. Effect of moisture content on high strain rate compressibility and particle breakage in loose sand [J]. Experimental Mechanics, 2018, 58(8): 1331–1334. DOI: 10.1007/s11340-018-0405-4. 王礼立. 应力波基础[M]. 2版. 北京: 国防工业出版社, 2010: 52−60. 胡时胜, 唐志平, 王礼立. 应变片技术在动态力学测量中的应用 [J]. 实验力学, 1987(2): 75–84.HU S S, TANG Z P, WANG L L. Application of strain gage technique in dynamic measurement [J]. Journal of Experimental Mechanics, 1987(2): 75–84. BUSSAC M N, COLLET P, GARY G, et al. An optimization method for separating and rebuilding one-dimensional dispersive waves from multi-point measurements: application to elastic or viscoelastic bars [J]. Journal of the Mechanics and Physics of Solids, 2002, 50(2): 321–349. DOI: 10.1016/S0022-5096(01)00057-6. TYAS A, WATSON A J. An investigation of frequency domain dispersion correction of pressure bar signals [J]. International Journal of Impact Engineering, 2001, 25(1): 87–101. DOI: 10.1016/S0734-743X(00)00025-7. TYAS A, POPE D J. Full correction of first-mode Pochammer-Chree dispersion effects in experimental pressure bar signals [J]. Measurement Science and Technology, 2005, 16(3): 642. DOI: 10.1088/0957-0233/16/3/004. BACON C. An experimental method for considering dispersion and attenuation in a viscoelastic Hopkinson bar [J]. Experimental Mechanics, 1998, 38(4): 242–249. DOI: 10.1007/BF02410385. LOVE A E H. A Treatise on the mathematical theory of elasticity [M]. 4th ed. New York: Dover Publications, 1944: 289−291. SONG B, CHEN W, LUK V. Impact compressive response of dry sand [J]. Mechanics of Materials, 2009, 41(6): 777–785. DOI: 10.1016/j.mechmat.2009.01.003. MARTIN B E, KABIR M E, CHEN W. Undrained high-pressure and high strain-rate response of dry sand under triaxial loading [J]. International Journal of Impact Engineering, 2013, 54: 51–63. DOI: 10.1016/j.ijimpeng.2012.10.008. SEMBLAT J, LUONG M P, GARY G. 3D-Hopkinson bar: new experiments for dynamic testing on soils [J]. Soils and Foundations, 1999, 39(1): 1–10. DOI: 10.3208/sandf.39.1. KABIR E. Dynamic behavior of granular materials [D]. Indiana: Purdue University, 2010: 13−35. FARR J V. Loading rate effects on the one-dimensional compressibility of four partially saturated soils [R]. Army Engineer Waterways Experiment Station Vicksburg MS Structures LAB, 1986: 373. 谢定义. 非饱和土土力学[M]. 北京: 高等教育出版社, 2015: 10. MULILIS J P, ARULANANDAN K, MITCHELL J K, et al. Effects of sample preparation on sand liquefaction [J]. Journal of the Geotechnical Engineering Division, 1977, 103(2): 91–108. LADD R S. Specimen preparation and cyclic stability of sands [J]. ASCE Journal of Geotechnical and Geoenvironmental Engineering, 1977, 103: 535–547. JUANG C H, HOLTZ R D. Fabric, pore size distribution, and permeability of sandy soils [J]. Journal of Geotechnical Engineering, 1986, 112(9): 855–868. DOI: 10.1061/(ASCE)0733-9410(1986)112:9(855). NIMMO J R, AKSTIN K C. Hydraulic conductivity of a sandy soil at low water content after compaction by various methods [J]. Soil Science Society of America Journal, 1988, 52(2): 303–310. DOI: 10.2136/sssaj1988.03615995005200020001x. PIERCE J, CHARLIE W A. High-intensity compressive stress wave propagation through unsaturated sands: ESL-TR-90-12 [R]. Tyndall: Air Force Engineering and Services Center, 1990. MARTIN B E, CHEN W, SONG B, et al. Moisture effects on the high strain-rate behavior of sand [J]. Mechanics of Materials, 2009, 41(6): 786–798. DOI: 10.1016/j.mechmat.2009.01.014. FELICE C W. The response of soil to impulse loads using the split-Hopkinson pressure bar technique [D]. Utah: The University of Utah, 1986: 246−291. LUO H Y, COOPER W L, LU H B. Effects of particle size and moisture on the compressive behavior of dense Eglin sand under confinement at high strain rates [J]. International Journal of Impact Engineering, 2014, 65: 40–55. DOI: 10.1016/j.ijimpeng.2013.11.001. BLOUIN S E, KWANG J K. Undrained compressibility of saturated soil: DNA-TR-87-42 [R]. USA: ARA, 1984. AKERS S A. Two-dimensional finite element analysis of porous geomaterials at multikilobar stress levels [D]. Virginia: Virginia Tech., 2001: 124. 期刊类型引用(8)
1. 王存洪，曹玉武，陈进，孔霖，孙兴昀. 金属型含能材料力学行为研究进展. 爆炸与冲击. 2023(07): 3-24 .
本站查看2. 熊玮，张先锋，李逸，谈梦婷，刘闯，侯先苇. 活性材料冲击压缩及反应行为模拟方法研究进展. 北京理工大学学报. 2023(10): 995-1015 .
百度学术3. 鄢阿敏 ，乔禹 ，戴兰宏 . 高熵合金药型罩射流成型与稳定性. 力学学报. 2022(08): 2119-2130 . 百度学术4. 王明智，王传婷，何勇，陶杰. 层状Al/Ni含能结构材料的放热性能与毁伤效应. 稀有金属材料与工程. 2021(02): 627-632 . 百度学术5. 高书刊，余国庆，王国迪，李江华，景然，解念锁. 金属层状复合材料的制备工艺及应用研究. 热加工工艺. 2021(12): 13-16+21 . 百度学术6. 侯先苇，熊玮，陈海华，张先锋，汪海英，戴兰宏. 两种典型高熵合金冲击释能及毁伤特性研究. 力学学报. 2021(09): 2528-2540 . 百度学术7. 陈海华，张先锋，熊玮，刘闯，魏海洋，汪海英，戴兰宏. WFeNiMo高熵合金动态力学行为及侵彻性能研究. 力学学报. 2020(05): 1443-1453 . 百度学术8. 熊玮，张先锋，陈海华，杜宁，包阔，谈梦婷. Al/Ni类含能结构材料冲击压缩特性细观模拟. 含能材料. 2020(10): 984-994 . 百度学术其他类型引用(12)
-
下载:
百度学术
计量
- 文章访问数: 5916
- HTML全文浏览量: 1737
- PDF下载量: 106
- 被引次数: 20
