加载角度对层理页岩裂纹扩展影响的实验研究

杨国梁 毕京九 郭伟民 张志飞 韩子默 程帅杰

陈志鹏, 马福临, 杨娜娜, 姚熊亮, 鞠金龙. 破片群作用下复合材料层合板近场动力学损伤模拟[J]. 爆炸与冲击, 2022, 42(3): 033303. doi: 10.11883/bzycj-2021-0081
引用本文: 杨国梁, 毕京九, 郭伟民, 张志飞, 韩子默, 程帅杰. 加载角度对层理页岩裂纹扩展影响的实验研究[J]. 爆炸与冲击, 2021, 41(9): 093101. doi: 10.11883/bzycj-2021-0097
CHEN Zhipeng, MA Fulin, YANG Nana, YAO Xiongliang, JU Jinlong. Peridynamic damage simulation of composite structures subjected to fragment clusters[J]. Explosion And Shock Waves, 2022, 42(3): 033303. doi: 10.11883/bzycj-2021-0081
Citation: YANG Guoliang, BI Jingjiu, GUO Weimin, ZHANG Zhifei, HAN Zimo, CHENG Shuaijie. Experimental study on the effect of loading angle on crack propagation in bedding shale[J]. Explosion And Shock Waves, 2021, 41(9): 093101. doi: 10.11883/bzycj-2021-0097

加载角度对层理页岩裂纹扩展影响的实验研究

doi: 10.11883/bzycj-2021-0097
基金项目: 国家自然科学基金重点项目(51934001)
详细信息
    作者简介:

    杨国梁(1979- ),男,博士,副教授,yanggl531@163.com

    通讯作者:

    毕京九(1995- ),男,博士研究生,bijingjiu@126.com

  • 中图分类号: O346; TU452

Experimental study on the effect of loading angle on crack propagation in bedding shale

  • 摘要: 采用分离式霍普金森压杆(SHPB)系统对页岩进行冲击实验,研究层理角度对页岩动态断裂过程的影响,在裂尖设置裂纹扩展计,借助高速摄影和数字图像相关(DIC)技术对页岩中心切槽半圆盘弯曲(NSCB)试件断裂的全过程进行研究,得到了不同加载角度下页岩的动态起裂韧度、裂纹扩展速度、断裂过程中应变场和水平位移场的变化规律。实验发现:不同加载角度下,页岩的动态起裂韧度具有显著的各向异性,加载角度与动态起裂韧度呈正相关;加载角度对试样的裂纹扩展速度具有显著影响,与裂纹扩展速度呈负相关;当冲击速度较低时,切槽方向是裂纹扩展的优势方向,而当冲击速度较高时,试样会产生沿层理弱面的次生裂纹,次生裂纹对试样的断裂具有显著影响。
  • 反舰导弹的战斗部在爆炸后形成空爆冲击波以及破片群,舰船上层建筑防护结构不仅会受到大量破片群以及冲击波的耦合伤害,也会出现破片群单独侵彻作用一定时间之后冲击波再开始作用[1]。破片群密集侵彻结构的破坏机理复杂多样,而纤维增强复合材料因自身力学性能复杂,其破坏机理的分析较金属靶板的破坏机理分析更困难[2]。由于复合材料比强度与比模量较高,应力波在复合材料结构中的传播速度高于在金属结构中的传播速度,将更快地产生应力波叠加效应,从而产生更广泛的破坏范围[3]。在应力波的叠加效应下,靶板的被撞击区域内能量密度与能量持续时间大幅增加,导致靶板在破片侵彻过程的抵抗能力大幅下降,破片的侵彻与穿透能力大幅提高,产生侵彻能力增强效应[4]

    目前开展的实验主要集中于单个破片的侵彻作用,对多破片的实验研究较少。主要是因为开展复合材料破片侵彻的实验研究比较困难,尤其是多破片的侵彻实验,难点在于无法精确控制破片弹道轨迹和冲击速度。本文中,将从数值研究角度对复合材料破片群侵彻作用进行定量研究。针对脆性材料毁伤问题,包括裂纹扩张、分层损伤和高速侵彻等不连续问题时,采用有限元方法等传统方法仍具有局限性,为此,Silling[5]于2000年提出了近场动力学理论(peridynamic, PD),作为一种基于非局部作用的新兴粒子法,近20年受到了广泛关注,尤其是在解决结构不连续性问题上有更好的应用前景。

    本文中,基于键的复合材料近场动力学冲击模型,对破片群侵彻作用下纤维增强复合材料结构的损伤进行研究,分析复合材料结构破坏过程及损伤特性,探讨破片群的增强效应,并对破片速度、破片数量和破片群间距对侵彻能力增强效应的影响进行总结。

    在近场动力学方法中,物质点xi的作用范围由近场半径δ定义,称为近场范围。近场范围内的所有物质点称为物质点xi的近场域Hx,在近场域范围δ之外的粒子认为不与物质点xi产生相互作用力。物质点xi在其近场域内物质点xj的互相作用下产生变形,物质点xixj分别产生位移uiuj,因此,物质点xixj之间的伸长率可以定义为:

    sij=|xi+uixjuj||xixj||xixj| (1)

    Silling[5]最早提出将物质点之间作用力以特殊的力矢量作为力密度函数的方法,以键表示这种成对相互作用的力矢量f。为简化表示,将物质点的位移向量与相对位置向量分别表示为η=u(x,t)u(x,t)ξ=xx,则η+ξ为变形后的两相对作用点的相对位置向量,得到的运动方程:

    ρ(x)¨u(x,t)=Hf(uu,xx,t)dH+b(x,t) (2)

    式中:f(uu,xx,t)为力密度矢量,它定义为物质点x施加在物质点x上的单位体积平方的力矢;b(x,t)为体密度矢量。

    最初的PD基于键模型以微弹性材料为例建立,这种键可以类比为一种机械弹簧,具有与之相似的属性:

    (1)物质点相互作用近场力f与物质点之间键的伸长率s呈相关性,定义作用力f的绝对值与伸长率s的比值为弹簧参数c

    (2)当键的伸长率超过临界值s0时,认为键已经断裂,即物质点之间的作用力消失且不可恢复。

    (3)键在受压的情况下不会断裂,伸长率超过临界值后仍具有一定承载能力。

    因此,由以上的假设可以将PD物质点本构力函数写为:

    f(η,ξ)=(c1sc2T)η+ξ|η+ξ| (3)

    式中:T为成对作用物质点相对于环境温度的变化率平均值,伸长率s定义按照式(1)中的形式。对于各向同性材料而言,式(3)中的参数c1c2可以通过计算各向同性材料均匀膨胀下的理论均质物体能量密度确定,物体同时也受到温度变化的影响。将PD和传统连续介质力学的能量密度等同c1=c=18Kπδ4c2=,可以推导出c1c2的值,式中K为体积模量,α为材料的热膨胀系数。

    近场动力学中物质点的局部损伤定义为其近场域内失效的相互作用点数量与初始总数的加权比例,局部损伤的表达式可以写为:

    D(x,t)=1Hμ(t,ξ)dVHdV (4)
    μ(t,ξ)={1s(t,ξ)s0,0tt0otherwise (5)

    式(4)中局部损伤D的变化范围为0~1:损伤值D=1,代表物质点与其近场域内所有点的相互作用力全部终止,该物质点完全破坏失效;而损伤值D=0则表示该物质点近场域内的相互作用力保持完好。物质点的局部损伤可表征物体内可能产生的裂纹形式,物体中一系列微小裂纹随着外力作用而连接在一起,最终形成了宏观上的裂纹。

    层合板模型几何尺寸为200 mm×100 mm×16 mm,采用的铺层为[45/0/45/90]2s,每一层厚度为1 mm,边界条件为四周固支,具体材料参数如表1所示。本文中,采用自行开发的近场动力学程序对复合材料层合板进行建模,模型的离散物质点的宽度Δx=1 mm,长度方向上设置200个物质点,宽度方向上设置100个物质点,厚度方向设置16个物质点,可得物质点体积V=1.0 mm3;近场半径δ=3.015Δx,时间步大小取为Δt=2×10−8 s,其中近场半径和时间步长已通过验算满足模型计算稳定性要求。

    表  1  层合板材料性能参数
    Table  1.  Material properties of the laminate
    参数含义数值单位
    E1x方向弹性模量125GPa
    E2y方向弹性模量7.6GPa
    E3z方向弹性模量7.6GPa
    ν12面内泊松比0.344
    ν13面外泊松比0.344
    ν23面外泊松比0.46
    G12xy平面剪切模量4.32GPa
    G13xz平面剪切模量4.32GPa
    G23yz平面剪切模量3.23GPa
    ρ密度1678kg/m3
    Xt纵向拉伸强度2200MPa
    Xc纵向压缩强度1100MPa
    Yt横向拉伸强度50MPa
    Yc横向压缩强度200MPa
    下载: 导出CSV
    | 显示表格

    基于上述模型,本文中研究破片数量、破片间距和破片速度对于板的损伤模式的影响效应[6]。设定破片间距S=1~2 mm,破片速度v=200~1 500 m/s,破片的数量N=2~9,以研究破片数量在侵彻作用中的影响效应,破片的分布形式如图12所示。本文中采用球形破片,破片定义为刚性体,半径为8 mm,密度为7 850 kg/m3

    图  1  不同数量破片群排列示意图
    Figure  1.  Schematic diagram of the arrangement of fragment groups with different numbers
    图  2  破片群冲击工况示意图
    Figure  2.  Schematic diagram of the impact condition of the fragment group

    根据近场动力学理论对于物质点损伤D的定义,物质点的损伤情况可以由一个取值[0,1]的区间表示,D=0表示物质点未损伤,D=1表示物质点与其近场域内的物质点对点力全部消失。为在后处理中可以直观表达模型的损伤情况,用色条表示材料在该损伤模式下的损伤情况,如图3所示。

    图  3  模型损伤程度
    Figure  3.  Damage degree of the model

    破片群的侵彻破坏模式与破片间距、速度以及破片数量有关[7]。由表2可知,当破片群间距较小(S=1 mm)和破片速度较低(v=300 m/s)时,破片群侵彻较慢,板在初期形成鼓包变形,随后逐渐在迎弹面形成大变形和基体损伤,背弹面为纤维拉伸破坏。当速度较高时(v=800 m/s),破坏模式为集团冲塞纤维层拉伸破坏,迎弹面沿面内纤维方向发生基体损伤与剪切损伤,在一定范围内产生变形,背弹面主要损伤表现为剪切损伤,损伤范围相对迎弹面更广。当破片速度达到高速时(v=1 200 m/s),破坏模式依然表现为集团冲塞破坏,迎弹面及背弹面的主要损伤为剪切破坏,且背弹面的损伤范围较迎弹面大。

    表  2  破片间距S=1mm时,在破片群侵彻下层合板的损伤模式
    Table  2.  Damage modes of the laminate subjected to fragment group penetration when the fragment spacing S=1mm
    v/(m·s−1)基体损伤剪切损伤
    迎弹面迎弹面迎弹面背弹面
    300
    800
    1 200
    下载: 导出CSV
    | 显示表格

    表3可知,在破片间距较大的条件下(S=10 mm),当破片速度较低(v=300 m/s)时,由于间距较大,层合板未出现集团冲塞破坏,但在破片冲击位置之间出现了裂纹的连接产生附加效应,在迎弹面出现大范围剪切破坏,损伤范围沿水平以及纤维方向,背弹面的剪切损伤范围相对较小。当破片速度较高(v=800 m/s)时,损伤模式接近于独立穿孔的损伤模式,迎弹面冲击位置范围内产生损伤并在相互之间产生部分断裂情况,背弹面由于破片的高剩余速度产生大面积的拉伸断裂破坏。随着破片速度的提高,达到高速(v=1 200 m/s)时,层合板的损伤模式主要是迎弹面的剪切穿孔,以及在冲击位置附近的部分基体损伤,由于穿透速度过快,损伤范围较小,背弹面产生纤维拉伸破坏。

    表  3  破片间距S=10mm时,在破片群侵彻下层合板的损伤模式
    Table  3.  Damage modes of the laminate subjected to fragment group penetration when the fragment spacing S=10mm
    v/(m·s−1)基体损伤 剪切损伤
    迎弹面背弹面迎弹面背弹面
    300
    800
    1 200
    下载: 导出CSV
    | 显示表格

    由以上分析可知,单破片与破片群侵彻的复合材料层合板,其破坏模式有较大区别:单破片侵彻下,层合板的损伤模式以冲击部位的穿孔破坏以及小范围的剪切与基体损伤为主,而破片群侵彻下层合板的破坏模式主要是集团冲塞破坏、独立穿孔、大面积剪切拉伸断裂和基体损伤等。破坏程度与破片数量、间距和速度有关,其中破片间距主要影响集团冲塞破口损伤,随着间距的增大,逐渐转变为独立穿孔-附加效应。破片速度主要影响层合板中损伤的范围比例,随着速度的提高,层合板上下表面的损伤范围逐渐减小,层间损伤程度逐渐增大。

    图4为破片间距S=1 mm、破片速度v=800 m/s的侵彻工况下,为了便于观察,以层合板的半剖模型表示层合板破坏的具体过程。由图4可知,当t=4 µs时,破片群开始侵彻层合板,破片撞击后层合板将产生层间的压缩波以及面内应力波,压缩波在冲击位置的厚度方向产生局部压缩变形直至破坏失效,而应力波开始逐渐在各破片着弹点之间产生剪切破坏,其宏观表征体现为各破片着弹点附近形成浅坑状凹陷;当t=8 µs时,破片群之间开始产生剪切的延伸连接损伤,随着时间的延长逐渐扩大。由于间距较小,多个破片的动能会汇聚叠加,冲击位置能量密度增加形成大量集团剪切破口。当t=18 µs时,随着破片群侵彻过程中速度的不断衰减,每一层单层板的剪切破坏逐渐转变为拉伸破坏,集团剪切破口进一步形成;t=38 µs时,集团冲塞破口形成,破片群与冲塞块依靠惯性继续飞出。

    图  4  破片群侵彻下层合板的破坏过程(S=1 mm, v=800 m/s)
    Figure  4.  Failure process of the laminate subjected to fragment group penetration (S=1 mm, v=800 m/s)

    图5为破片群S=10 mm、v=800 m/s的侵彻工况下,以板的半剖模型表示层合板破坏的具体过程。由图5可知,当t=4 µs时,破片群开始侵彻层合板,冲击位置由于破片的高速冲击作用产生局部压缩变形,板发生剪切破坏,开始形成弹坑。当t=8 µs时,破片群继续侵彻作用,由于间距较大,冲击位置之间传播的应力波更加均匀分散,破坏较小,迎弹面主要在冲击位置产生独立剪切穿孔。同时,压缩波传播到背弹面产生拉伸破坏。当t=16 µs时,破片群冲击位置之间逐渐有一定损伤出现,体现为破片冲击的附加效应。当t=42 µs时,背弹面进一步拉伸,产生剪切破口,破片群穿透。

    图  5  破片群侵彻下层合板的破坏过程(S=10 mm, v=800 m/s)
    Figure  5.  Failure process of the laminate subjected to fragment group penetration (S=10 mm, v=800 m/s)

    层合板在破片群侵彻过程中,多个破片分别在冲击位置造成损伤变形,并在板内产生应力波,当破片穿透层合板的时间tS/C,其中C为应力波传播速度,使冲击位置的能量密度与能量持续时间大大增加,提高破片的侵彻能力,即应力波的相互叠加会对破片的侵彻产生增强效应[8-11]。当破片穿透层合板的时间tS/C,破片穿透层合板的时间内,应力波未开始相互叠加,此时不会产生破片群的侵彻增强效应,侵彻能力接近于单破片侵彻能力。由此可知,破片间距S和破片速度v是破片群侵彻能力的主要影响因素,前者影响应力波的叠加发生时间,后者影响破片穿透的过程,两者共同决定了破片群的侵彻能力。此外,破片的数量也是影响破片群侵彻能力的重要因素,当破片数量过少,叠加效应不足以产生明显影响。

    采用控制单一变量方法,开展层合板破片群侵彻关键因素的影响规律研究。为将破片群侵彻能力量化分析,采用破片群穿透后剩余速度最大的破片表征该工况下破片群的侵彻能力。而根据图3中破片群的排列方式以及应力波叠加原理,中心破片将会受到主要的加强作用,其侵彻能力的增强效应最大,所以可以直接采用中心破片的侵彻状态表征相应工况下破片群的侵彻能力。

    保持破片群速度v=800 m/s和破片间距S=1 mm不变,仅改变破片数量获得不同工况下破片群侵彻的剩余速度,如图6所示。单破片侵彻时,破片剩余速度为472 m/s。破片数量为2枚时,两破片的应力波叠加效应开始产生一定影响,但由于破片数量较少,剩余速度为541 m/s。随着破片数量的增加,应力波的叠加效应对于中心破片的影响不断增强,破片剩余速度逐渐增高。

    图  6  破片数量对破片群侵彻能力的影响
    Figure  6.  Influence of the fragment number on the penetration ability of the fragment group

    当破片数量增加至5枚以上时,速度增高幅度相对较小,当破片数量到达9枚时,破片数量对于破片群侵彻能力的影响已经微乎其微。

    根据3.1节的分析结果,固定破片数量N=9以及破片速度v=800 m/s,研究破片间距对破片群侵彻能力的影响。图7为不同破片间距下破片群侵彻剩余速度与单破片侵彻剩余速度对比。当S=0 mm时(设置的极端工况,每个破片都紧密地,无间隔地聚集在一起),破片群侵彻剩余速度比单破片侵彻剩余速度高50.4%,随着破片间距的增大,破片群剩余速度不断降低。当S=15 mm时,破片群与单破片侵彻剩余速度基本相等,可以认为破片群效应已退化为独立破片侵彻。这种破片群效应出现的主要原因在于,应力波的叠加所需时间随着破片冲击位置之间距离的增大而不断增长,直至出现破片已经开始穿透层合板而应力波叠加效应仍未作用,导致破片间距对破片群效应的不断减弱直至退化消失。

    图  7  破片间距对破片群侵彻能力的影响
    Figure  7.  Influence of the fragment spacing on the penetration ability of the fragment group

    图8为破片速度v=800 m/s和破片间距S=5 mm的破片群侵彻下,层合板的损伤过程。由图8可知,当t=4 µs时,破片群开始侵彻层合板,冲击位置开始具有法向速度并产生弹坑;当t=12 µs时,随着应力波的传播,迎弹面冲击位置之间开始产生变形损伤,背弹面开始产生局部断裂;当t=38 µs时,由于层间损伤导致背弹面纤维层的拉伸损伤断裂,破口形成,损伤失效材料与破片一起飞出。

    图  8  破片群侵彻下层合板的破坏过程(S=5 mm, v=800 m/s)
    Figure  8.  Failure process of the laminate subjected to fragment group penetration (S=5 mm, v=800 m/s)

    图9为破片速度v=800 m/s和破片间距S=20 mm的破片群侵彻下,层合板的损伤过程。由图9可知,当t=4 µs时,破片群着靶,层合板冲击位置获得法向速度产生弹坑,应力波开始向四周传播;当t=12 µs时,由于破片间距较大,应力波叠加效应已经可以忽略,破片在背弹面形成局部变形拉伸;当t=42 µs时,破片完全穿透层合板,在背弹面形成大范围剪切拉伸损伤,非冲击区域也产生一定的剪切拉伸损伤。

    图  9  破片群侵彻下层合板的破坏过程(S=20 mm, v=800 m/s)
    Figure  9.  Failure process of the laminate subjected to fragment group penetration (S=20 mm, v=800 m/s)

    综上所述,破片间距较小时应力波叠加效应明显,应力波在破片冲击位置以外造成损伤,尤其是层间损伤情况,使得连接处产生拉伸断裂破坏进而失去抗冲击能力。当破片间距较大时,应力波叠加效应影响较小,非冲击区域的位移较小,不足以让背弹面提前产生局部拉伸破坏,背弹面仍具有一定的抗冲击能力,类似于单破片侵彻情况。

    固定影响因素破片间距S=3 mm和破片数量N=9,研究破片速度v=300, 800, 1200, 1500 m/s 等4种工况下破片速度与破片群效应的关系。图10为该破片群与相同速度单破片工况下剩余速度对比情况。由图10可知,当v=300 m/s时,破片群剩余速度是单破片的1.78倍。随着破片速度的升高,破片群与单破片的剩余速度差距不断减小,即群效应不断减弱。当v=1 200 m/s时,破片群的侵彻增强效应退化消失为单破片侵彻情况。这是由于在破片间距不变条件下,穿透时间随着破片速度升高而缩短,应力波叠加效应影响时间缩短,即tS/C,因此破片群侵彻能力增强效应随破片速度的升高而不断退化直至消失。

    图  10  不同初始速度下破片群与单破片侵彻能力对比
    Figure  10.  Comparison of penetration ability between fragment group and single fragment at different initial velocities

    图11为在破片间距S=3 mm、破片速度v=1 200 m/s以及破片数量N=9枚的破片群对层合板的侵彻过程。由图11可知,当t=4 µs时,破片开始侵彻层合板;当t=8 µs时,面内应力波使冲击位置之间的部分产生较大的变形,层间产生剪切破坏;当t=12 µs时,冲击位置之间产生大量剪切损伤,背弹面受到层间压缩波的作用产生剪切损伤,破片最下端已到达层合板底部位置;当t=22 µs时,破片完全穿透层合板。由于破片的高速侵彻,应力波叠加效应不足以影响破片群侵彻能力,损伤模式已退化为单破片模式。

    图  11  破片群侵彻下层合板的破坏过程(S=3 mm, v=1 200 m/s)
    Figure  11.  Failure process of the laminate subjected to fragment group penetration (S=3 mm, v=1 200 m/s)

    综上所述,由于破片速度直接决定了穿透时间,对于破片群侵彻增强效应影响巨大。在相同破片间距工况下,随着破片冲击速度的提高,破片穿透时间缩短,从而应力波叠加效应对破片群侵彻作用有限,导致破片群增强效应退化至消失。

    利用破片冲击近场动力学模型,开展破片群对纤维增强复合材料层合板侵彻的损伤研究,分析其破坏过程,得到的主要结论如下。

    (1)破片群侵彻损伤模式多样,包括集团冲塞、独立穿孔、大范围剪切拉伸破坏等,损伤模式与破片数量、破片速度和破片间距相关。

    (2)在一定的破片间距与速度下,破片数量的增加对破片群侵彻能力的增强效应明显,5枚以下数量的破片侵彻能力增强效应明显。

    (3)破片间距与破片群侵彻能力增强效应负相关,随着破片间距的减小,破片群增强效应提高。破片间距较小时,应力波传播所需时间减少,冲击动能迅速叠加造成层合板快速失去抗冲击能力。

    (4)破片速度直接决定了破片穿透时间,在固定间距与数量的情况下,破片速度的提高使得破片更快穿透层合板,应力波叠加效应作用时间不足以影响破片群侵彻能力。

  • 图  1  NSCB试件构型

    Figure  1.  Schematic diagram of NSCB

    图  2  页岩NSCB试件加载角示意图

    Figure  2.  Loading angle of the shale NSCB specimens

    图  3  实验所用页岩NSCB试件

    Figure  3.  Shale NSCB specimens

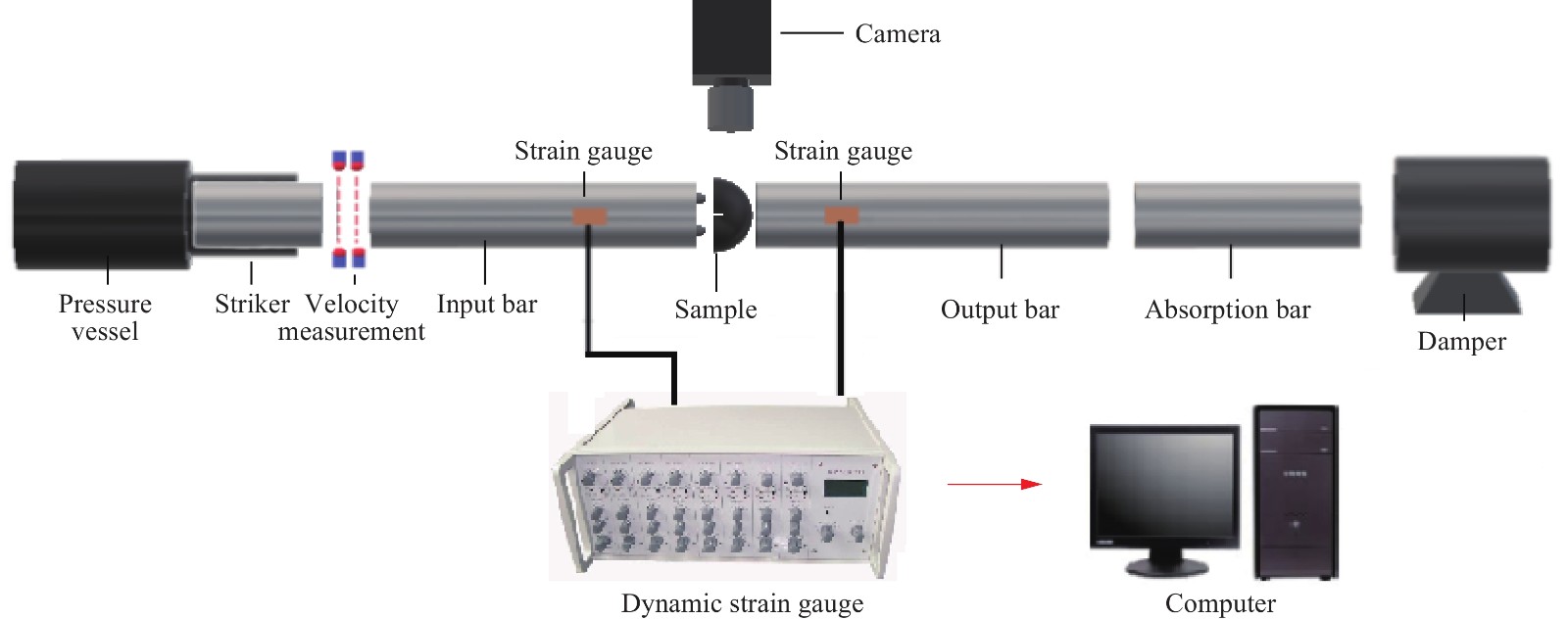

    图  4  SHPB实验布置

    Figure  4.  Layout of the SHPB experiments

    图  5  力平衡的验证

    Figure  5.  Verification of the force balance

    图  6  加载率的确定

    Figure  6.  Determination of the loading rate

    图  7  典型加载波形时程曲线

    Figure  7.  Time history curve of a typical loading waveform

    图  8  典型裂纹扩展计电压时程曲线

    Figure  8.  Voltage time history curve of a typical crack growth meter

    图  9  加载率与动态起裂韧度关系曲线

    Figure  9.  Relationship between the loading rate and the dynamic fracture toughness

    图  10  裂纹扩展位置示意图

    Figure  10.  Schematic diagram of the crack propagation position

    图  11  不同加载率下C-0试件裂纹扩展速度变化

    Figure  11.  Crack propagation speed of the C-0 specimens under different loading rates

    图  12  等冲击速度下不同加载角试件的裂纹扩展速度

    Figure  12.  Crack propagation speed of specimens with different loading angles under constant impact velocity

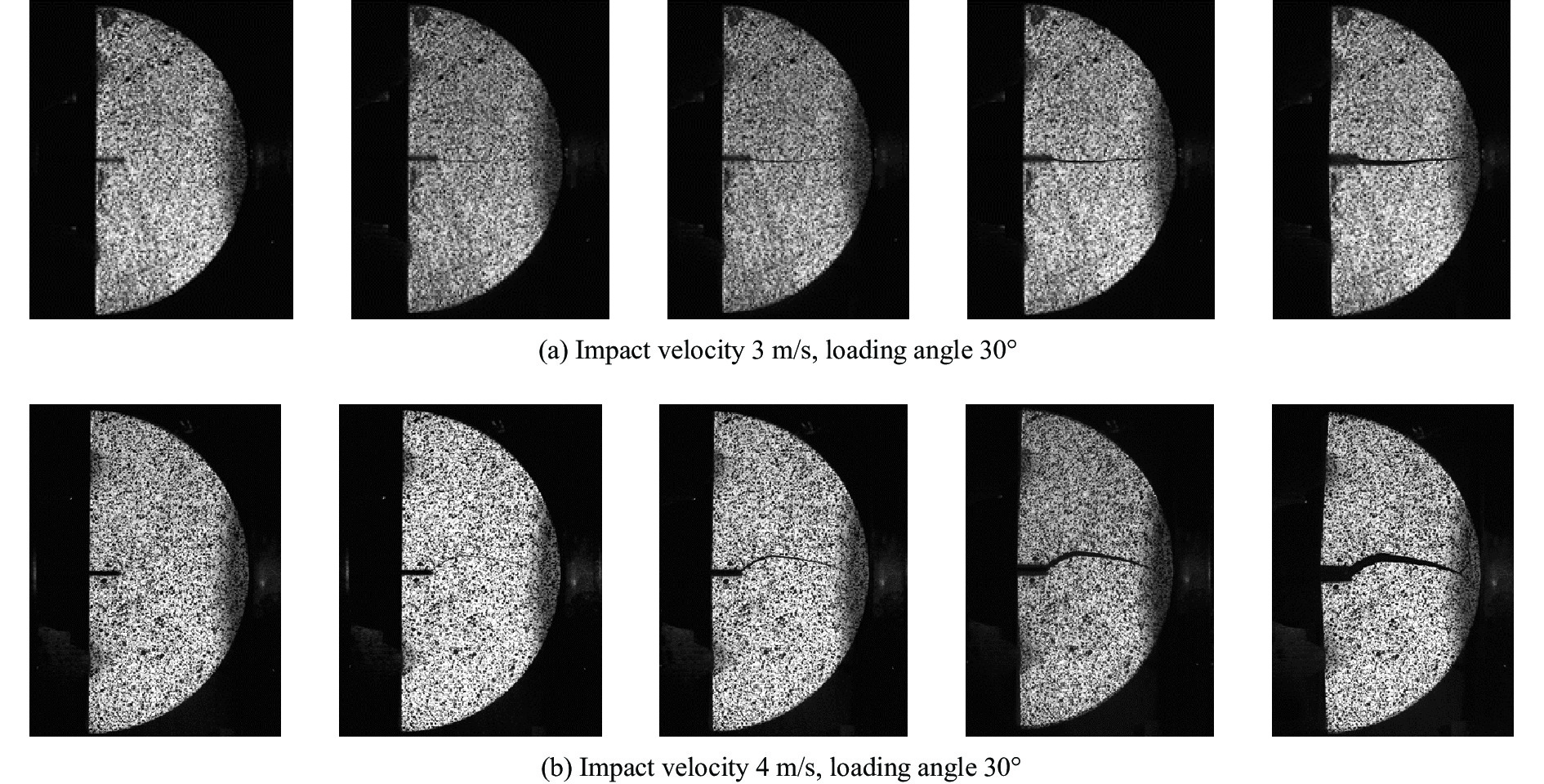

    图  13  典型页岩NSCB试件动态断裂过程

    Figure  13.  Dynamic fracture process of a typical shale NSCB specimen

    图  14  DIC数据处理过程中的裂尖坐标轴及目标子区域

    Figure  14.  Crack tip coordinate axises and target subregion during DIC data processing

    图  15  C-0试件典型位移场和应变场变化规律

    Figure  15.  Typical displacement field and strain field of the C-0 specimens

    图  16  60°试件典型位移场和应变场变化规律

    Figure  16.  Typical displacement field and strain field of the specimens with loading angle of 60°

    图  17  不同冲击速度下页岩试样的典型破坏形态

    Figure  17.  Typical failure modes of shale NSCB specimens under different impact speeds

    图  18  试件沿层理面断裂

    Figure  18.  Specimen fractures along the bedding plane

    图  19  断裂过程

    Figure  19.  Fracture process

    表  1  页岩基本力学性质

    Table  1.   Mechanical properties of shale

    层理方向单轴抗压强度/MPa密度/(g·cm−3弹性模量/GPa泊松比纵波波速/(m·s−1
    平行层理 97.342.4317.620.294 217
    垂直层理108.212.4626.340.324 592
    下载: 导出CSV

    表  2  页岩动态起裂韧度

    Table  2.   Dynamic initiation toughness of shale

    加载角度冲击速度/(m·s−1起裂时刻/μs加载力峰值对应时刻/μs加载率/(GPa·m1/2·s−1动态起裂韧度/(MPa·m1/2裂纹扩展速度/(m·s−1
    C-03551.3493.889.3353.83278.49
    4538.1527.9179.3915.85296.43
    5551.5525.3348.4828.28382.26
    3554.7524.6108.3222.45335.30
    4571.8538.3309.2857.14383.71
    5524.9518.4474.1679.23445.16
    30°3570.3547.2119.4424.23312.21
    4519.2489.6235.9746.28392.52
    5563.4523.4392.1548.04415.17
    60°3554.9535.2122.364.02264.50
    4577.4521.7269.2427.03350.02
    5576.1549.3430.5639.07382.35
    90°3578.8554.3160.9475.13225.66
    4533.2507.6323.6268.62331.74
    5569.4513.8463.59210.44 367.53
    下载: 导出CSV

    表  3  页岩NSCB试样的典型破坏路径

    Table  3.   Typical failure pathes of shale NSCB samples

    冲击速度/(m·s−1加载角度
    C-030°60°90°
    3
    4
    5
    下载: 导出CSV
  • [1] 张金川, 徐波, 聂海宽, 等. 中国页岩气资源勘探潜力 [J]. 天然气工业, 2008(6): 136–140. DOI: 10.3787/j.issn.1000-0976.2008.06.040.

    ZHANG J C, XU B, NIE H K, et al. Exploration potential of shale gas resources in China [J]. Natural Gas Industry, 2008(6): 136–140. DOI: 10.3787/j.issn.1000-0976.2008.06.040.
    [2] 陈军斌. 页岩气储层液体火药高能气体压裂增产关键技术研究[M]. 北京: 科学出版社地质分社, 2017.
    [3] YANG G L, BI J J, MA L N. Dynamic compression damage energy consumption and fractal characteristics of shale [J]. Shock and Vibration, 2019(3): 1–7. DOI: 10.1155/2019/5792841.
    [4] 李德建, 祁浩, 李春晓, 等. 含层理面煤试样的巴西圆盘劈裂实验及数值模拟研究 [J]. 矿业科学学报, 2020, 5(2): 150–159. DOI: 10.19606/j.cnki.jmst.2020.02.003.

    LI D J, QI H, LI C X, et al. Brazilian disc splitting tests and numerical simulations on coal samples containing bedding planes [J]. Journal of Mining Science and Technology, 2020, 5(2): 150–159. DOI: 10.19606/j.cnki.jmst.2020.02.003.
    [5] 邓华锋, 王伟, 李建林, 等. 层状砂岩各向异性力学特性试验研究 [J]. 岩石力学与工程学报, 2008, 37(1): 112–120. DOI: 10.13722/j.cnki.jrme.2017.1205.

    DENG H F, WANG W, LI J L, et al. Experimental study on anisotropic characteristics of bedded sandstone [J]. Chinese Journal of Rock Mechanics and Engineering, 2008, 37(1): 112–120. DOI: 10.13722/j.cnki.jrme.2017.1205.
    [6] 王聪聪, 李江腾, 林杭, 等. 板岩单轴压缩各向异性力学特征 [J]. 中南大学学报(自然科学版), 2019, 47(11): 3759–3764. DOI: 10.11817/j.issn.1672-7207.2016.11.020.

    WANG C C, LI J T, LI K, et al. Anisotropic mechanical characteristics of slat in uniaxial compression [J]. Journal of Central South University (Science and Technology), 2019, 47(11): 3759–3764. DOI: 10.11817/j.issn.1672-7207.2016.11.020.
    [7] 衡帅, 杨春和, 张保平, 等. 页岩各向异性特征的试验研究 [J]. 岩土力学, 2015, 36(3): 609–616. DOI: 10.16285/j.rsm.2015.03.001.

    HENG S, YANG C H, ZHANG B P, et al. Experimental research on anisotropic properties of shale [J]. Rock and Soil Mechanics, 2015, 36(3): 609–616. DOI: 10.16285/j.rsm.2015.03.001.
    [8] HUANG D, LI B, MA W Z, et al. Effects of bedding planes on fracture behavior of sandstone under semi-circular bending test [J]. Theoretical and Applied Fracture Mechanics, 2020, 108: 102625. DOI: 10.1016/j.tafmec.2020.102625.
    [9] 何柏, 谢凌志, 李凤霞, 等. 龙马溪页岩各向异性变形破坏特征及其机理研究 [J]. 中国科学: 物理学 力学 天文学, 2017, 47(11): 114611. DOI: 10.1360/sspma2016-00534.

    HE B, XIE L Z, LI F X, et al. Anisotropic mechanism and characteristics of deformation and failure of Longmaxi shale [J]. Scientia Sinica Physica, Mechanica & Astronomica, 2017, 47(11): 114611. DOI: 10.1360/sspma2016-00534.
    [10] 衡帅, 杨春和, 郭印同, 等. 层理对页岩水力裂缝扩展的影响研究 [J]. 岩石力学与工程学报, 2015, 34(2): 228–237. DOI: 10.13722/j.cnki.jrme.2015.02.002.

    HENG S, YANG C H, GUO Y T, et al. Influence of bedding planes on hydraulic fracture propagation in shale formations [J]. Chinese Journal of Rock Mechanics and Engineering, 2015, 34(2): 228–237. DOI: 10.13722/j.cnki.jrme.2015.02.002.
    [11] 李玉琳. 龙马溪组层状页岩宏细观破坏行为及模型研究[D]. 北京: 中国矿业大学(北京), 2019: 49–73.

    LI Y L. Investigation on macroscopic and microscopic failure behavior and model study of layered Longmaxi shale [D]. Beijing: China University of Mining and Tachnology (Beijing), 2019: 49–73.
    [12] ZHOU Y X, XIA K, LI X B, et al. Suggested methods for determining the dynamic strength parameters and mode-I fracture toughness of rock materials [J]. International Journal of Rock Mechanics and Mining Sciences, 2011, 49: 105–112. DOI: 10.1016/j.ijrmms.2011.10.004.
    [13] 赵文峰, 张盛, 王猛, 等. 用两种ISRM推荐圆盘试样测试岩石断裂韧度的试验研究 [J]. 实验力学, 2020, 35(4): 702–711. DOI: 10.7520/1001-4888-18-216.

    ZHAO W F, ZHANG S, WANG M, et al. Experimental study on testing rock fracture toughness with two types of disc specimens recommended by ISRM [J]. Journal of Experimental Mechanics, 2020, 35(4): 702–711. DOI: 10.7520/1001-4888-18-216.
    [14] 宋耀. 不同加载率条件下花岗岩动态断裂及损伤机理试验研究[D]. 北京: 中国矿业大学(北京), 2019: 87–95.

    SONG Y. Experimental study on dynamic fracture and damage mechanism of granite under different loading rates [D]. Beijing: China University of Mining and Tachnology (Beijing), 2019: 87–95.
    [15] YANG G L, LI X G, BI J J, et al. Dynamic crack initiation toughness of shale under impact loading [J]. Energies, 2019, 12(9): 1636. DOI: 10.3390/en12091636.
    [16] SHI X S, YAO W, LIU D A, et al. Experimental study of the dynamic fracture toughness of anisotropic black shale using notched semi-circular bend specimens [J]. Engineering Fracture Mechanics, 2019, 205: 136–151. DOI: 10.1016/j.engfracmech.2018.11.027.
    [17] 赵子江, 刘大安, 崔振东, 等. 半圆盘三点弯曲法测定页岩断裂韧度(K C)的实验研究 [J]. 岩土力学, 2018, 39(S1): 258–266. DOI: 10.16285/j.rsm.2018.0571.

    ZHAO Z J, LIU D A, CUI Z D, et al. Experimental study of determining fracture toughness K C of shale by semi-disc three-point bending [J]. Rock and Soil Mechanics, 2018, 39(S1): 258–266. DOI: 10.16285/j.rsm.2018.0571.
    [18] 曹富, 杨丽萍, 李炼, 等. 压缩单裂纹圆孔板(SCDC)岩石动态断裂全过程研究 [J]. 岩土力学, 2017, 38(6): 1573–1582; 1588. DOI: 10.16285/j.rsm.2017.06.005.

    CAO F, YANG L P, LI L, et al. Research on whole dynamic fracture process of rock using single cleavage drilled compression (SCDC) specimen [J]. Rock and Soil Mechanics, 2017, 38(6): 1573–1582; 1588. DOI: 10.16285/j.rsm.2017.06.005.
    [19] GAO G, HUANG S, XIA K, et al. Application of digital image correlation (DIC) in dynamic notched semi-circular bend (NSCB) tests [J]. Experimental Mechanics, 2015, 55(1): 95–104. DOI: 10.1007/s11340-014-9863-5.
    [20] 潘兵, 吴大方, 夏勇. 数字图像相关方法中散斑图的质量评价研究 [J]. 实验力学, 2010, 25(2): 120–129.

    PAN B, WU D F, XIA Y. Study of speckle pattern quality assessment used in digital image correlation [J]. Journal of Experimental Mechanics, 2010, 25(2): 120–129.
    [21] ZHANG Q B, ZHAO J. Quasi-static and dynamic fracture behaviour of rock materials: phenomena and mechanisms [J]. International Journal of Fracture, 2014, 189: 1–32. DOI: 10.1007/s10704-014-9959-z.
    [22] 周妍, 张财贵, 王启智. 用圆孔内单边裂纹平台巴西圆盘和实验-数值-解析法确定砂岩的动态起裂和扩展韧度 [J]. 振动与冲击, 2017, 36(5): 37–47. DOI: 10.13465/j.cnki.jvs.2017.05.007.

    ZHOU Y, ZHANG C G, WANG Q Z. Determination of dynamic initiation toughness and dynamic propagation toughness of sandstone [J]. Journal of Vibration and Shock, 2017, 36(5): 37–47. DOI: 10.13465/j.cnki.jvs.2017.05.007.
    [23] 岳中文, 胡庆文, 陈彪. 爆生裂纹与层理缺陷相互作用的实验研究 [J]. 振动与冲击, 2017, 36(12): 99–104. DOI: 10.13465/j.cnki.jvs.2017.12.017.

    YUE Z W, HU Q W, CHEN B. An experimental study of the interaction between the blast-indused crack and the bedding defect [J]. Journal of Vibration and Shock, 2017, 36(12): 99–104. DOI: 10.13465/j.cnki.jvs.2017.12.017.
    [24] 王雁冰, 吴后为, 孔骥, 等. 含预制双层理的半圆盘模型冲击试验 [J]. 中国矿业, 2020, 29(11): 198–205.

    WANG Y B, WU H W, KONG J, et al. Impact test of half-disc model with prefabricated double bedding [J]. China Mining Magazine, 2020, 29(11): 198–205.
    [25] 岳中文, 宋耀, 陈彪, 等. 冲击载荷下层状岩体动态断裂行为的模拟试验研究 [J]. 振动与冲击, 2017, 36(12): 223–229. DOI: 10.13465/j.cnki.jvs.2017.12.036.

    YUE Z W, SONG Y, CHEN B, et al. A study on the behaviors of dynamic fracture in layered rock under impact loading [J]. Journal of Vibration and Shock, 2017, 36(12): 223–229. DOI: 10.13465/j.cnki.jvs.2017.12.036.
  • 期刊类型引用(13)

    1. 韩子默,杨国梁,李峰,张志飞,毕京九,赵康朴,刘依. 动态荷载下聚乙烯醇纤维混凝土阻裂性能试验研究. 硅酸盐通报. 2025(01): 59-68+100 . 百度学术
    2. 杨国梁,邹泽华,张赫,李峰. 径向不耦合装药爆破下页岩的动态应变分布及损伤分形特征. 爆破. 2024(03): 26-32+42 . 百度学术
    3. 刘正茂,李虎,张智柳,郑植,朱阳涛,高陈亮,王国普,丁锋,黄仁屏,邓良涛. 考虑加载角度影响的煤岩组合体巴西劈裂试验研究. 能源与环保. 2024(12): 248-253 . 百度学术
    4. 王雁冰,付代睿. 层理角度对天然岩石材料动态断裂行为的影响研究. 岩石力学与工程学报. 2023(04): 849-867 . 百度学术
    5. 陈立超,王生维,张典坤,吕帅锋. 二连盆地褐煤断裂行为加载率效应及对压裂裂缝调控的启示. 岩石力学与工程学报. 2023(S1): 3169-3177 . 百度学术
    6. 张鸿杰,汪道兵,秦浩,董永存,宇波. 中深层地热储层水力压裂多股裂缝扩展数值模拟研究. 北京石油化工学院学报. 2023(02): 38-43 . 百度学术
    7. 罗宁,索云琛,张浩浩,柴亚博,翟成,屈喆,白桂智. 循环冲击层理煤岩动力学行为及破坏规律研究. 爆炸与冲击. 2023(04): 42-55 . 本站查看
    8. 温森,吴斐,李胜,盛桂琳. 冲击荷载下强度比对类复合岩样能量耗散影响的研究. 振动与冲击. 2023(13): 111-118 . 百度学术
    9. 叶海旺,钱正昆,雷涛,温颖,李睿. 冲击载荷下石墨矿石动力学特性的层理效应及宏微观破坏机理. 爆炸与冲击. 2023(12): 27-39 . 本站查看
    10. 余旭,石克龙,王宇,刘厅,唐伟. 燃爆载荷冲击下五峰—龙马溪组页岩断裂韧性及破坏模式. 煤炭学报. 2023(12): 4322-4335 . 百度学术
    11. 吴文韬. 自密实混凝土动态巴西劈裂试验研究. 江西建材. 2022(06): 66-68 . 百度学术
    12. 程月华,吴昊,薛一江,赵荣贵,杨黎. 高速3D-DIC测试技术在装甲钢贯穿试验中的应用. 爆炸与冲击. 2022(10): 111-125 . 本站查看
    13. 陈立超,张典坤,吕帅锋,王生维. 海/陆相页岩微观力学性质压痕测试研究. 油气地质与采收率. 2022(06): 31-38 . 百度学术

    其他类型引用(6)

  • 加载中
图(19) / 表(3)
计量
  • 文章访问数:  735
  • HTML全文浏览量:  318
  • PDF下载量:  92
  • 被引次数: 19
出版历程
  • 收稿日期:  2021-03-22
  • 修回日期:  2021-05-06
  • 网络出版日期:  2021-08-16
  • 刊出日期:  2021-09-14

目录

/

返回文章
返回
