Kevlar29纱线动态拉伸力学性能与本构方程

周玄 徐立志 任文科 高光发

沈慧铭, 李伟兵, 王晓鸣, 李文彬, 董晓亮. 圆柱壳体装药偏心多点起爆下破片速度的分布[J]. 爆炸与冲击, 2017, 37(6): 1039-1045. doi: 10.11883/1001-1455(2017)06-1039-07
引用本文: 周玄, 徐立志, 任文科, 高光发. Kevlar29纱线动态拉伸力学性能与本构方程[J]. 爆炸与冲击, 2024, 44(1): 013101. doi: 10.11883/bzycj-2023-0119
Shen Huiming, Li Weibing, Wang Xiaoming, Li Wenbin, Dong Xiaoliang. Velocity distribution of fragments resulted by explosion of a cylindrical shell charge on multi-spots eccentric initiation[J]. Explosion And Shock Waves, 2017, 37(6): 1039-1045. doi: 10.11883/1001-1455(2017)06-1039-07
Citation: ZHOU Xuan, XU Lizhi, REN Wenke, GAO Guangfa. Dynamic tensile mechanical properties and constitutive equation of Kevlar29 yarn[J]. Explosion And Shock Waves, 2024, 44(1): 013101. doi: 10.11883/bzycj-2023-0119

Kevlar29纱线动态拉伸力学性能与本构方程

doi: 10.11883/bzycj-2023-0119
基金项目: 国家自然科学基金(12172179,11772160,11472008,12202207);国防科技创新特区项目;中国博士后科学基金(2022M711623);江苏省自然科学基金青年基金(BK20220968);冲击与安全工程教育部重点实验室(宁波大学)开放基金(CJ202201);工程材料与结构冲击振动四川省重点实验室开放基金(22kfgk03);江苏省研究生科研与实践创新计划项目(KYCX22_0475)
详细信息
    作者简介:

    周 玄(1999- ),男,博士研究生,zhoux@njust.edu.cn

    通讯作者:

    高光发(1980- ),男,博士,教授,博士生导师,gfgao@ustc.edu.cn

  • 中图分类号: O341

Dynamic tensile mechanical properties and constitutive equation of Kevlar29 yarn

  • 摘要: 为了能够清晰地表征芳纶纱线在不同应变率下的力学行为,进行了Kevlar29纱线的准静态和动态拉伸试验,结合分离式霍普金森拉杆理论和运动目标追踪法,获得了Kevlar29纱线在不同应变率下的应力-应变曲线,分析了纱线动态拉伸的变形与断裂过程,揭示了Kevlar29纱线力学性能的应变率效应;通过最小二乘法拟合得到了基于纱线应变率效应的黏弹性本构方程,分析了三元件和五元件本构模型的差异及适用性。结果表明:随着应变率升高,Kevlar29纱线的断裂应变减小,拉伸强度和韧性先增大后减小,拉伸模量先增大后趋于稳定;五元件黏弹性本构模型能够较好地表征纱线力学性能的应变率效应。
  • 偏心起爆战斗部是一种定向战斗部,它利用爆炸逻辑网络实现偏心起爆,可以使破片在定向方向上的速度大大增加,从而达到高效毁伤的目的。定向战斗部是近年来杀伤爆破战斗部的研究重点,如王树山等[1]实验研究预制杆状破片战斗部、侧面四点偏心起爆下破片径向飞散规律,发现偏心起爆能显著增加定向方向的破片初速及破片数;黄静等[2]比较了三种不同夹角的偏心线起爆方式下,破片速度增益情况,研究结果表明夹角45°双线起爆对破片初速提高最大,增益超过30%;张博等[3]将偏心多点起爆、偏心单点起爆以及中心点起爆三种起爆方式下随机破片战斗部的初速、破片利用率和目标定向区域进行对比,发现偏心多点起爆方式较优。根据前人对于定向战斗部的研究,可以看出偏心多点起爆战斗部在破片初速等方面有一定的优势。

    本文中针对偏心多点起爆战斗部,探索提高偏心战斗部破片速度的主要因素,利用AUTODYN软件[4],模拟偏心起爆战斗部破片形成的过程,分析破片速度分布规律,简化文献[5]中Whitham计算马赫流场的方法和Gurney速度公式[6],提出偏心多点战斗部定向破片的初速计算方法以及定向区域的大小。由于线起爆方案结构复杂且不易实现,所以工程实际中还是主要采用多点偏心起爆方案代替线起爆方案,通过起爆点数的选择来充分发挥炸药中马赫超压的作用提高破片初速,也是研究的重点。

    为验证数值模拟可靠性,采用AUTODYN-3D软件模拟单点、中心起爆方式下圆柱形壳体在炸药爆轰作用下破片初速轴向分布情况并与G.Y.Huang等[7]的实验结果对比。

    对于自然破片战斗部,理论上大多采用Mott分布[6]来描述破片的质量分布,而数值模拟中运用Stochastic模型[4]模拟壳体材料随机破坏,该模型是一种基于概率统计方法来表征物质的固有缺陷分布来产生破坏和裂纹的模型,在材料离散化模型内随机添加一些弱化点,设定弱化点处网格应变不能承受负压力或剪应力,这样可定性描述离散几何体模拟真实材料的破坏模式,根据不同分布的Stochastic模型得到不同数量和大小的破片。有限元模型如图 1所示,整个计算模型简化为炸药、壳体两部分,模型中壳体长度L=77.3 mm,壳体的外径Re=29.68 mm,壳体的内径Ri=23.6 mm(与G.Y.Huang[7]的实验尺寸相同)。模型关于两个对称面对称,故只需建立1/4模型,均采用Lagrange算法,因为壳体材料的破碎、破片的形成过程是一个大变形的弹塑性流体动力学过程,采用Lagrange算法虽然网格会发生较大的扭曲变形,但该方法对介质运动的整体和局部的变化都有更清晰的描述,能真实的呈现壳体膨胀、裂纹产生、破片形成的整个过程,也能更清楚的显示节点的速度、整体的动能等物理量。

    图  1  有限元模型
    Figure  1.  Finite element model

    炸药为Comp-B,密度为1.717 g/cm3,采用高能炸药MAT_HIGH_EXPLOSIVE_BURN材料模型,Johns-Wilkins-Lee状态方程[4]描述高能炸药及其爆轰产物的膨胀过程,JWL状态方程形式为:

    p=A(1ωR1V)eR1V+B(1ωR2V)eR2V+ωEV (1)

    式中:ABR1R2ω为实验室测定的常数,E为比内能,具体参数见文献[8];壳体材料为45钢,采用Johnson-Cook材料模型[4]描述壳体在炸药载荷下的高应变率效应和热软化效应,Grüneisen状态方程定义了压力和体积之间的关系,用于描述45钢在高压下的行为。Johnson-Cook本构方程的形式为:

    σy=(A+Bˉεn)(1+Cln˙ε)(1Tm) (2)

    式中:σy为Von Mises等效应力。材料参数A=0.335 GPa,B=0.30 GPa,C=0.014,n=0.26,m=1.03;ε为等效塑性应变;˙ε=ˉεε0为量纲一塑性应变率,其中ε0为参考应变率,一般取1 s-1T=TTrTmTr为量纲一温度,其中TrTm分别为室温和材料的熔化温度。

    在爆炸内部载荷作用下壳体膨胀和破裂的过程如图 2所示。接近起爆点处的壳体首先发生径向膨胀且逐渐传播至整个壳体,至20 μs时刻壳体随机产生裂纹,随着时间增加壳体最终破碎且形成破片。在轴线方向上,由于稀疏波的传入,壳体中心处破片初速比两个端部要高。实验和数值模拟得到的破片轴向速度列于表 1,破片速度分布见图 3所示。

    图  2  中心单点端面起爆破片形成示意图
    Figure  2.  Process of the fragment formation under center detonation with single point
    表  1  实验数据与理论模型结果对比
    Table  1.  Comparison between experimental and theoretical data
    编号 v/(m·s-1) 编号 v/(m·s-1) 编号 v/(m·s-1) 编号 v/(m·s-1)
    实验 数值模拟 实验 数值模拟 数值模拟 数值模拟
    1 954 650 9 1 432 1 150 17 1 329 25 1 436
    2 1 129 845 10 1 445 1 183 18 1 340 26 1 430
    3 1 182 901 11 1 469 1 198 19 1 349 27 1 410
    4 1 222 1 000 12 1 493 1 232 20 1 372 28 1 363
    5 1 270 1 013 13 1 463 1 249 21 1 365 29 1 323
    6 1 309 1 032 14 1 398 1 274 22 1 405 30 1 326
    7 1 354 1 079 15 1 347 1 290 23 1 430 31 1 240
    8 1 396 1 145 16 1 208 1 298 24 1 436 32 1 095
    下载: 导出CSV
    | 显示表格
    图  3  不同位置处破片初速的变化
    Figure  3.  Variation of initial velocity of fragments at different positions

    图 3中可以看出壳体两个端部的破片速度要明显较低,中心处破片初速较高,且起爆端面破片初速要低于非起爆端面的初速;数值模拟得到破片速度最高值为1 436 m/s,实验中最大值为1 493 m/s,误差约为3.8%。数值模拟和实验中破片速度分布吻合较好,主要偏差出现在两个端部:在x=0和x=77.3 mm位置,数值模拟得到破片速度分别为650和1 050 m/s;实验值为954和1 208 m/s。差距较大的原因可能是因为在数值模拟中炸药的JWL状态方程是假定爆轰产物以常速率传播,而实际中炸药爆轰波前沿是一个加速的过程,导致模拟中稀疏波过早的传入,端部爆轰波阵面的压力降低,从而计算出的破片速度也随之减小。总体来看,破片速度分布规律的数值模拟结果和实验结果吻合较好,可以认为数值模拟方法能准确预测破片的速度分布。

    偏心多点起爆,当起爆点数足够多时,可以看作偏心线起爆。两线偏心起爆时,其截面结构和状态处处相等,可转化为任一截面两点对称起爆,从而简化为平面爆轰波的马赫反射问题。如图 4所示,起爆点连线为两条直线,位于炸药的同一侧且关于水平轴对称,为了计算的方便,起爆点设置在和圆心的连线与x轴夹角为45°的位置。

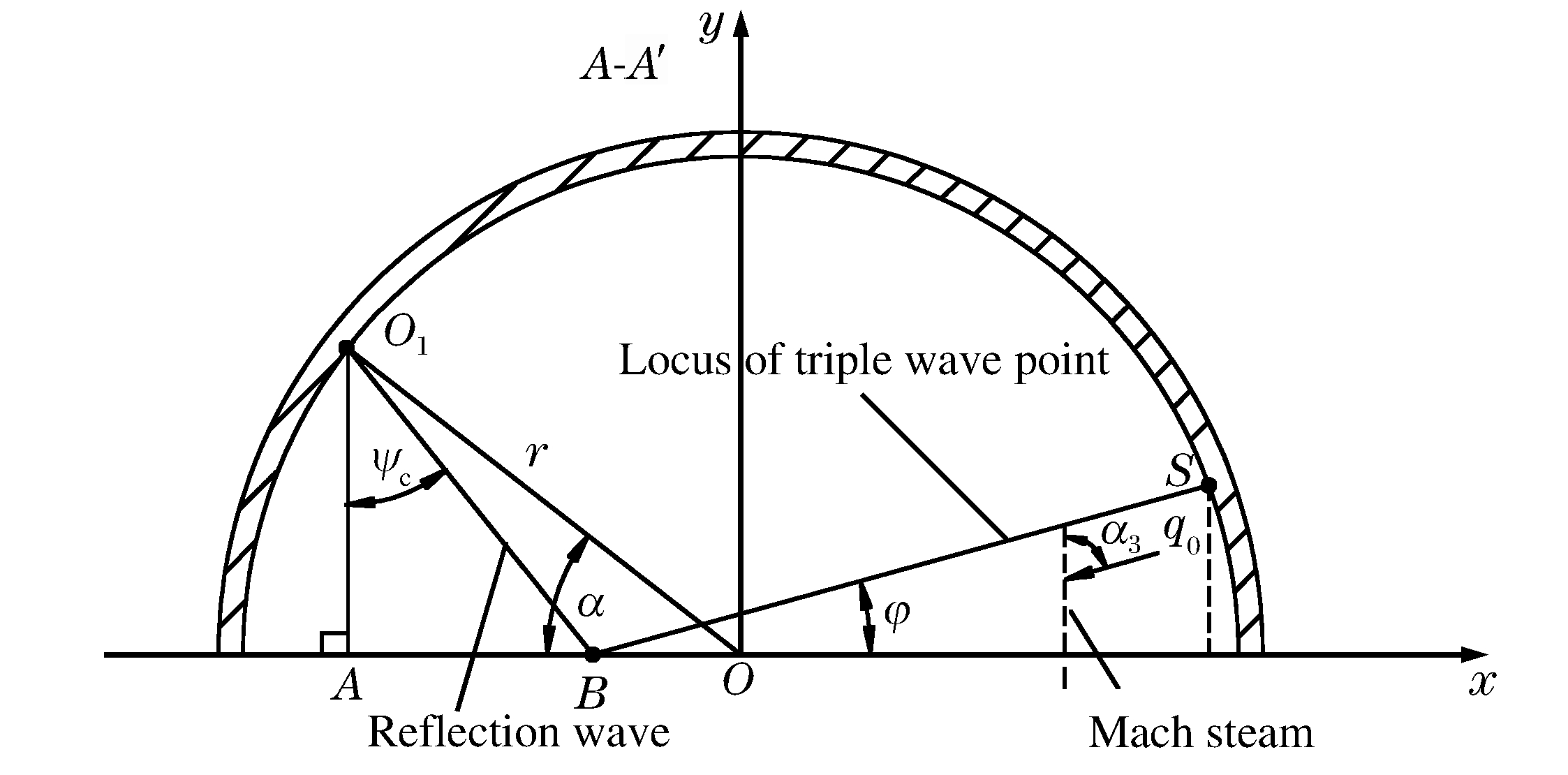

    图  4  偏心起爆战斗部分析模型
    Figure  4.  Analytic model of eccentric warhead

    对于马赫反射区流场的计算[5]本文中不在赘述。定向战斗部爆轰波碰撞示意如图 5所示,为了得到定向区域的大小,需要进行两步工作:(1)马赫反射初始坐标计算;(2)三波点的运动轨迹。

    图  5  爆轰波碰撞示意图
    Figure  5.  Diagram of detonation wave collision

    根据Whitham方法,采用激波极曲线法,可以得到马赫反射的临界角ψc,根据几何关系可得马赫反射初始位置的坐标:

    x|B=rsinαtanψcrcosα,y|B=0 (3)

    当入射波的强度和入射角随时间变化时,马赫杆波的增长速度是变化的,相应的三波点的轨迹是一条曲线。由于马赫杆波是变强度的,所以这种情况的理论分析和计算相当复杂,不利于工程实际中应用。在不影响分析和结论的前提下,为了便于处理,将三波点的运动轨迹近似认为是直线。设三波点运动轨迹与固壁的夹角为φ,可以得到较简单的三波点轨迹:

    φ=π2α3 (4)

    式中:α3为马赫杆与介质流动速度的方向之间的夹角,α3=arcsin[1q0p3p0ρ0(1ρ0ρ3)][9],其中q0p0ρ0为未反应区介质的流动速度、压力和密度;p3ρ3为马赫反射区介质的压力和密度,将α3的表达式代入式(4)即可求出定向区域大小。由于图 5只给出了二分之一模型,故圆柱壳体装药偏心多点定向战斗部的定向区域为2φ

    已知装药和壳体参数情况下,由Gurney速度公式易得定向破片的初速:

    v=D2ββ+2 (5)

    式中:β为马赫区装填比(炸药质量与壳体质量的比值),D为马赫波到达壳体壁面时速度,计算中可直接简化为马赫波波速。

    建立偏心多点定向战斗部模型,在装药一侧设置两条起爆线,每条起爆线上设置15个起爆点,如图 6所示。炸药起爆,壳体在爆轰产物的高压作用下膨胀破碎,参见图 7γ表示圆心角。图中可以看出定向区域破片突出明显,表明该区域破片速度较高。在战斗部横截面360°范围内破片初速统计,得到偏心多点起爆下破片初速分布,见图 8

    图  6  偏心多点定向战斗部有限元模型
    Figure  6.  Simulation model of directed fragmentation warhead
    图  7  35 μs时刻破片飞散形态
    Figure  7.  Fragment dispersion at 35 μs
    图  8  破片速度分布
    Figure  8.  The fragment initial velocity distribution

    定向破片初速在1 900~2 050 m/s的范围内,其中最大速度为2 038 m/s,与理论模型计算得到的结果2 073.4 m/s相近。相对中心点起爆,定向破片初速提高了约34%,由于动能是速度的平方项,所以破片的动能毁伤提高更大。

    为了清晰准确的比较马赫超压作用区域,建立图 9所示的二维有限元模型。因为采用Lagrange算法,炸药和钢之间必须留有少量空隙,模型尺寸和材料参数等与前文相同。

    图  9  二维有限元图和压力云图
    Figure  9.  Two-dimensional numerical model and stress nephogram

    图 9为装药爆轰后7 μs时刻爆轰压力作用于壳体的压力云图,可以清楚的看出定向区域的压力明显高于其他部分,测量该区域的夹角为15°,与理论模型的计算值15.2°非常接近。偏心多点起爆下定向战斗部的定向区域和定向区域的破片初速的理论计算与数值模拟吻合较好,相互佐证。

    前面的模拟中选择足够多(15个)的起爆点来代替线起爆,但是随着点数增加起爆的同步性越难保证,而点数太少则爆轰不完全,破片初速降低,所以选择合理的起爆点数值得进一步研究,即保证破片初速的前提下选择最少的起爆点。

    为找出点代线的规律,在单轴起爆线上均布1~5个起爆点,计算得到不同起爆点数下,破片初速的分布情况与15个起爆点线起爆进行对比,如图 10所示。

    图  10  不同起爆点数下破片速度比较
    Figure  10.  Comparison of fragment initial velocities under different number of detonation points

    分析图 10发现,随着起爆点的增加,定向破片初速也逐渐增大,因为当起爆点较少时,马赫反射不充分,只有靠近起爆点的部分区域产生马赫超压,不能完全发挥出所有炸药的潜能。图 11所示为定向破片最大速度随起爆点数变化曲线,可以发现当单轴的点数从1增加到5,破片最大速度提高了242.2 m/s,提高约13.5%;当点数继续增加,直至线起爆,破片最大初速仅提高了20 m/s,速度提高不到1%。所以对于本文的模型结构尺寸,5点起爆可以代替线起爆。

    图  11  破片最大速度随爆点点数的变化
    Figure  11.  Variation of fragment maximum velocity with detonation point number

    对于任意尺寸的定向战斗部,壳体长度L、装药口径d、单轴点代线的点数为N。假设存在一个参数η与壳体长度L、装药口径d相关:

    η=Ld(N1) (6)

    式中:η定义为相邻起爆点间距与装药口径的比值,是量纲一常数,是多点起爆代替线起爆的标准。由本文中的计算模型可计算出η≈0.819。则对任意尺寸定向战斗部,偏心多点起爆点代线的点数为:

    N=Ldη+1 (7)

    采用数值模拟相同的装药结构,见图 12,圆柱壳体两线偏心起爆,每条起爆线上均布5个起爆点来代替线起爆。

    图  12  偏心起爆战斗部实验
    Figure  12.  Test of eccentric initiation warhead

    测速方法将测时仪法和高速摄像法两者相结合。在战斗部周围不同方向(0°、50°、90°、140°、160°和180°)上布置锡箔靶纸,靶纸与多通道计时仪连接,破片击穿靶纸时计时仪收到一个“通信号”开始计时,破片击穿下一张靶纸时,计时仪收到下一个“通信号”计时结束,则计时仪记录到破片穿过两张靶纸所用的时间,从而计算出破片穿过两靶的平均速度,通过速度衰减公式易得出破片初速;同时在距爆炸中心10 m处架设高速摄影仪,并用高速摄像法进行测速,实验测得的破片速度与数值模拟结果在图 8中表示。

    对比实验和数值模拟结果可以发现,实验测得的破片速度要比数值模拟得到的速度普遍偏小,主要因为实验中需要在壳体上开小孔来插入雷管,爆炸产物在小孔处泄压,所以破片速度偏小;在50°方向上破片速度远高于数值模拟的速度,分析原因,该方向处于雷管飞散的方向,可能是雷管引爆后雷管壳碎片击穿锡箔靶触发计时仪计时,从而导致测得的速度远大于数值模拟结果。总体而言,实验和数值模拟结果吻合较好,误差在10%以内。

    本文中分别通过数值模拟和实验的方法研究中心起爆方式下破片轴向初速分布以及偏心多点起爆方式下定向战斗部破片初速分布规律和定向区域的范围;理论上简化了Whitham方法并结合Gurney速度公式分析偏心多点起爆下定向破片初速的计算方法和定向区域的计算方法;最后在保证破片初速的前提下,研究点代线的规律,得出如下结论:

    (1) 数值模拟的中心起爆方式下破片轴向初速分布与实验结果吻合较好,说明基于Mott破片分布理论的Stochastic随机破碎模型,以及采用的材料参数,能较全面较准确的模拟战斗部随机破片的飞散特性,可以为破片战斗部数值模拟方法提供一定的参考;

    (2) 定向战斗部相较周向均匀战斗部定向破片初速增益为34%,定向区域约30°;利用Whitham方法计算定向区域,结合Gurney速度公式得到定向破片初速的计算方法,其理论计算结果与数值模拟结果很接近,可为定向战斗部的研究提供理论上的支持;

    (3) 得到偏心战斗部点代线的点数选择的公式;对于任意尺寸战斗部都具有一定的工程应用价值。

  • 图  1  Kevlar29纱线的多级结构

    Figure  1.  Multi-level structure of Kevlar29 yarn

    图  2  纱线夹持装置

    Figure  2.  Yarn gripping device

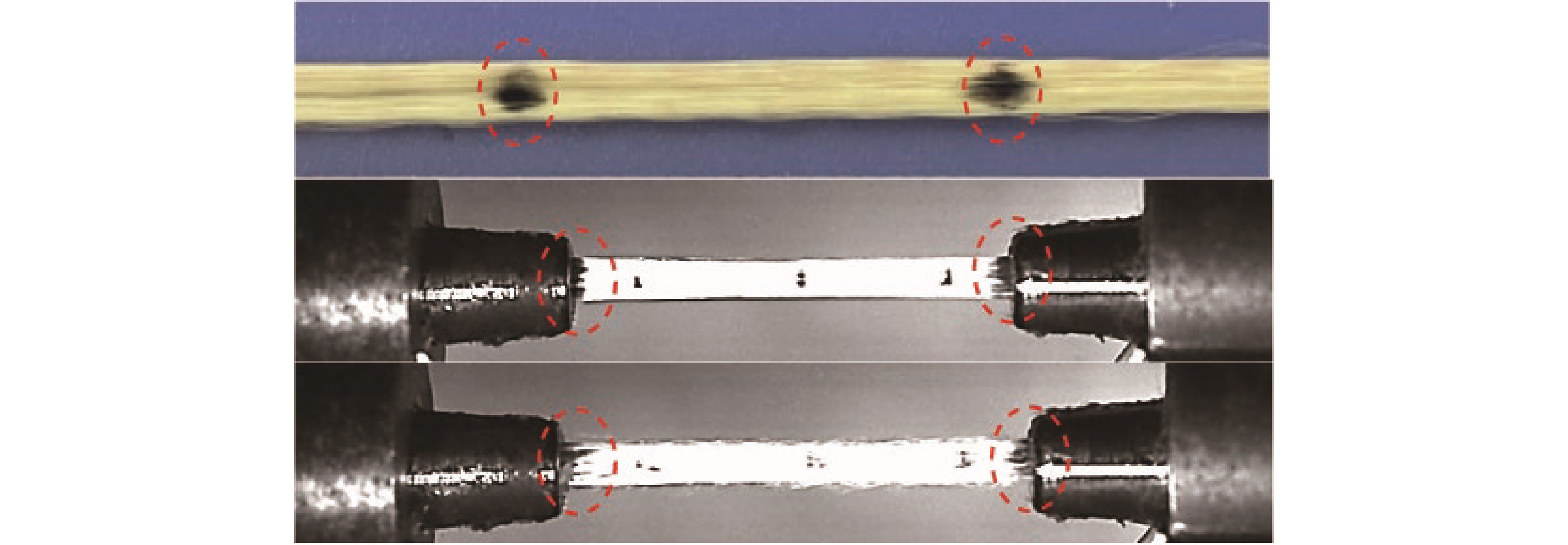

    图  3  纱线拉伸过程中夹持部位标记点观测

    Figure  3.  Observation of marked points at the clamping location during yarn stretching process

    图  4  准静态拉伸试验

    Figure  4.  Quasi-static tensile test

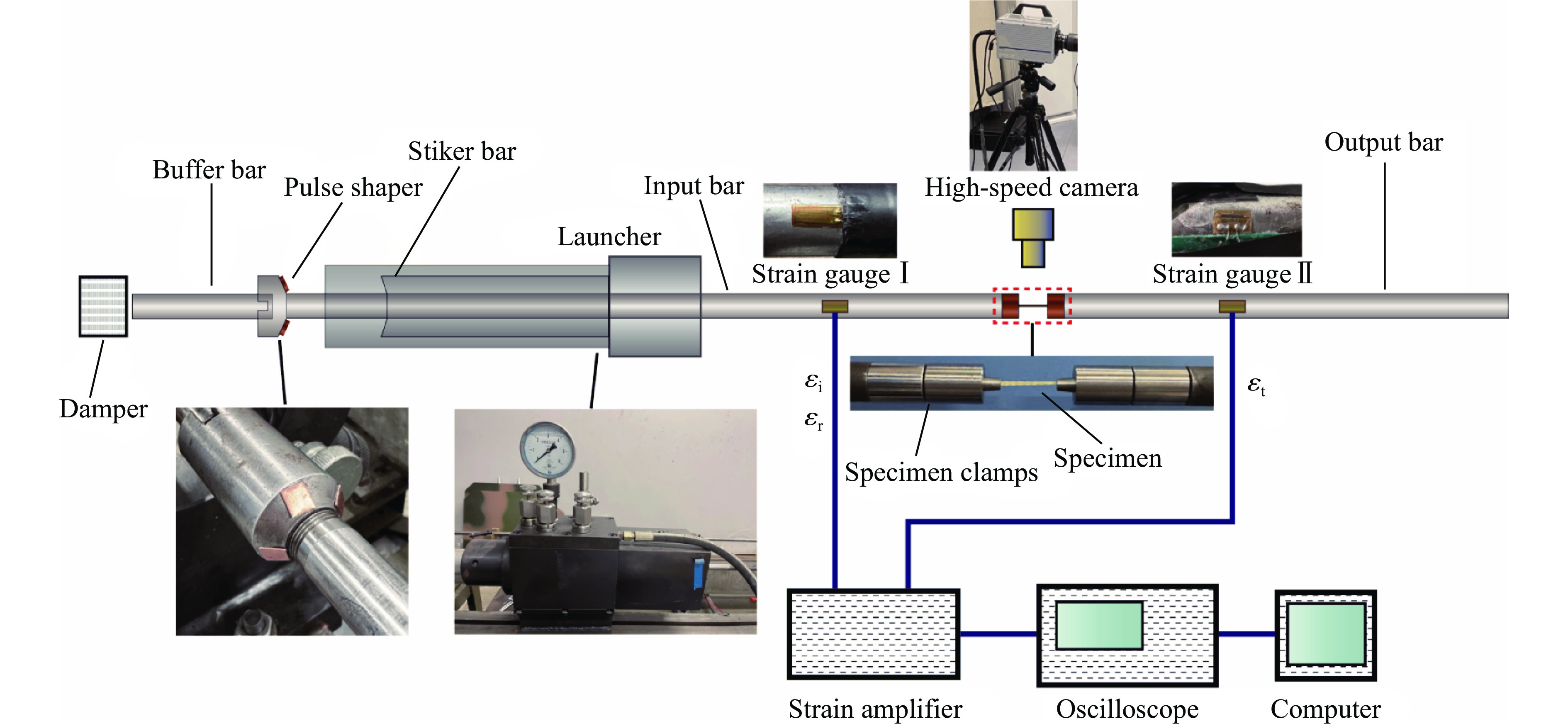

    图  5  SHTB装置示意图

    Figure  5.  Schematic diagram of SHTB apparatus

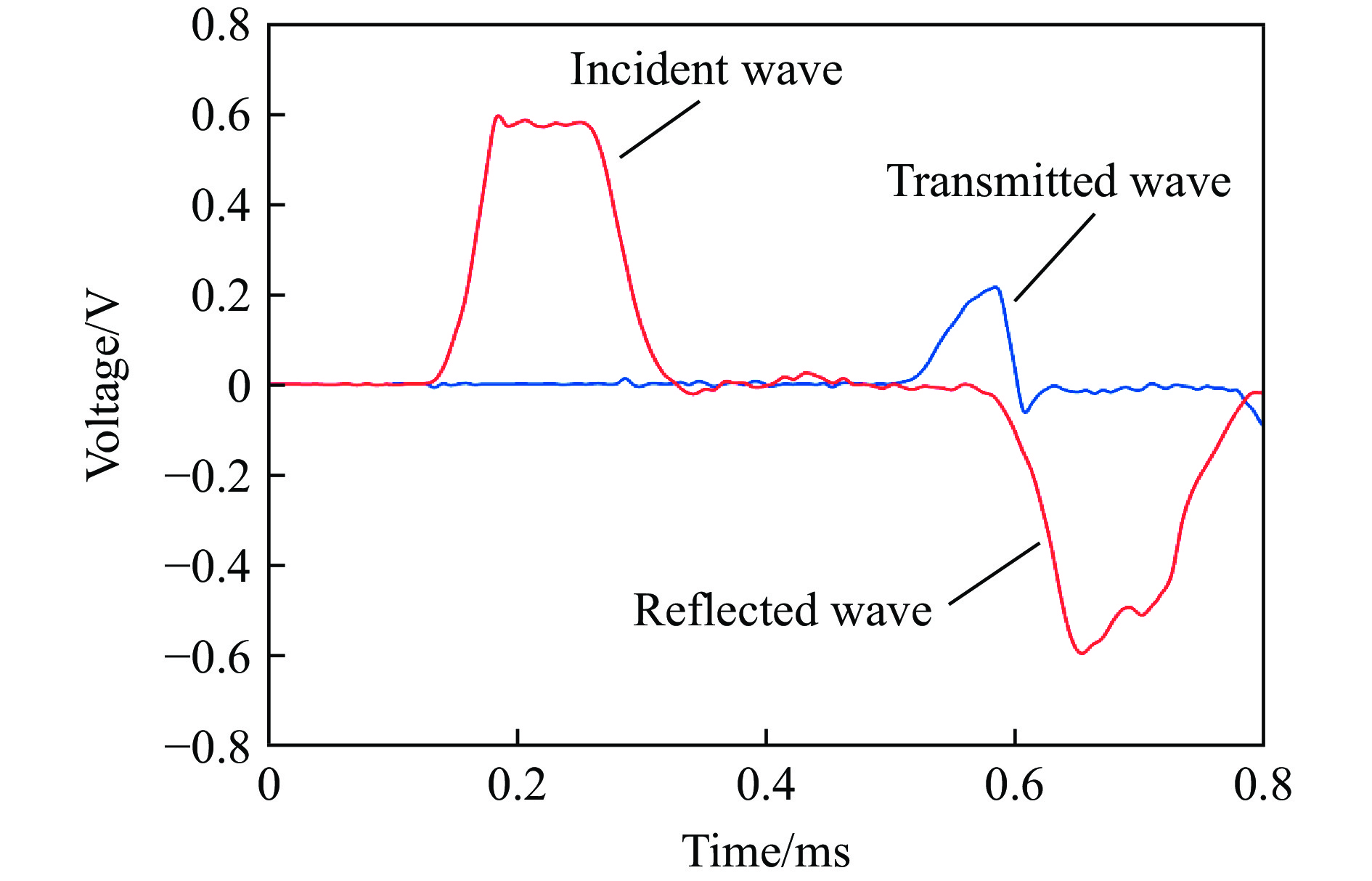

    图  6  SHTB的典型波形

    Figure  6.  Typical waveforms of SHTB

    图  7  杆端应变信号

    Figure  7.  Strain signals at the bar ends

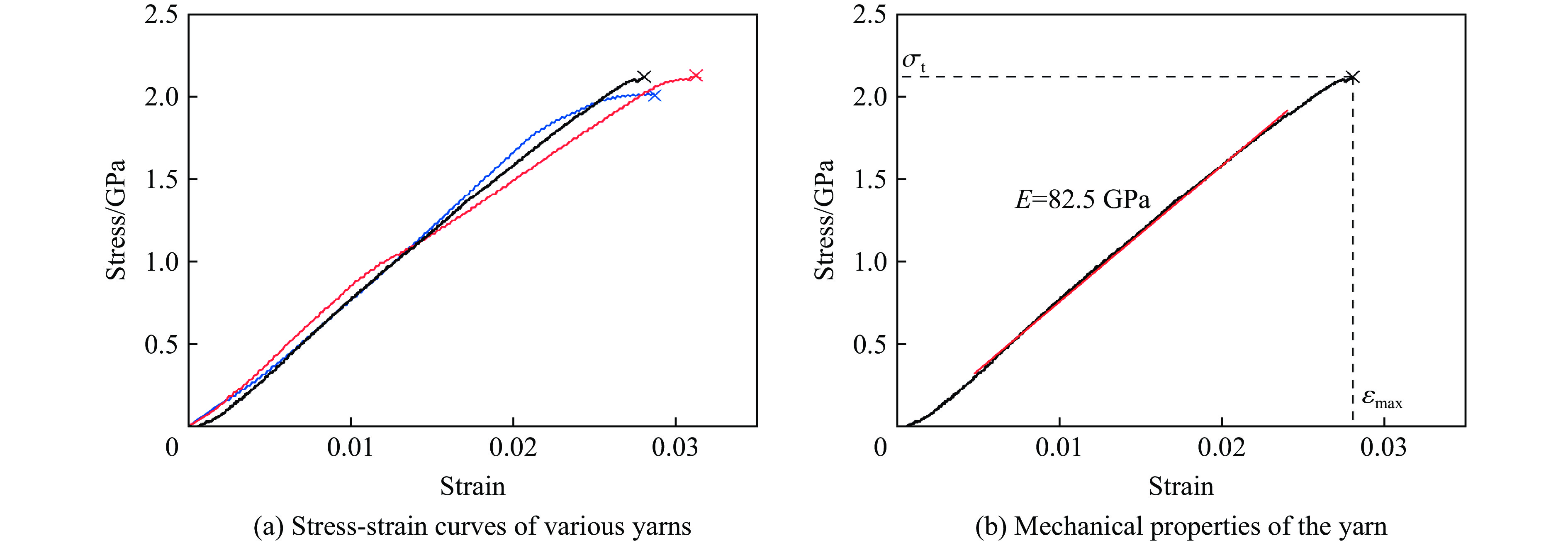

    图  8  纱线的准静态应力-应变曲线

    Figure  8.  Quasi-static stress-strain curves of yarn

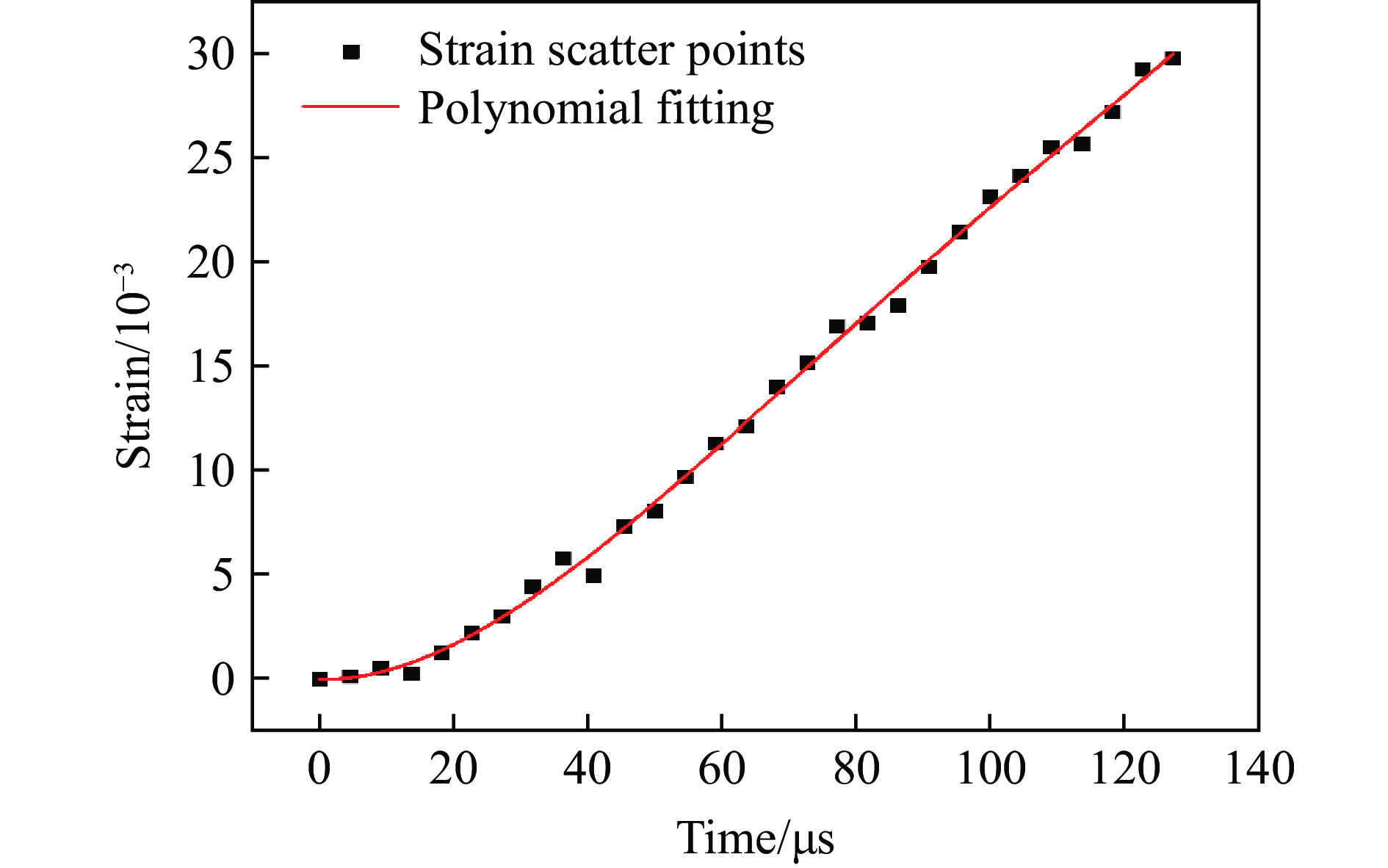

    图  9  应变-时间散点图

    Figure  9.  Strain-time scatter plot

    图  10  应变-时间曲线

    Figure  10.  Strain-time curves

    图  11  不同应变率下的应力-应变曲线

    Figure  11.  Stress-strain curves at different strain rates

    图  12  去除初始非线性段的应力-应变曲线

    Figure  12.  Stress-strain curves after removing initial nonlinear section

    图  13  两种方法的计算结果对比

    Figure  13.  Comparison of results obtained by two methods

    图  14  应变率为279 s−1时纱线的拉伸过程

    Figure  14.  Stretching process of the yarn when the strain rate is 279 s−1

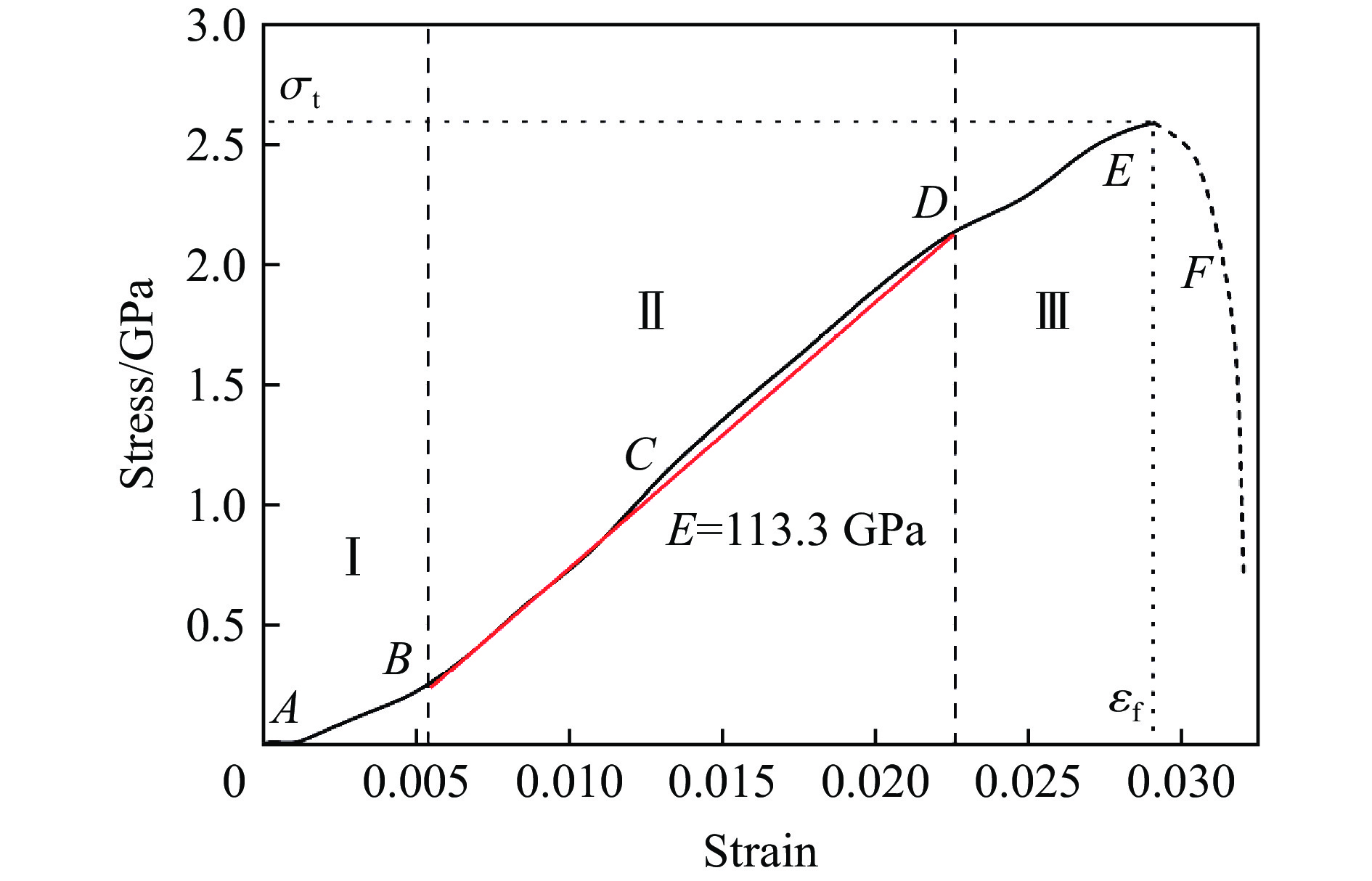

    图  15  应变率为279 s−1时纱线的应力-应变曲线

    Figure  15.  Stress-strain curve of the yarn when the strain rate is 279 s−1

    图  16  纱线在不同应变率下的拉伸强度

    Figure  16.  Tensile strengths of yarn under different strain rates

    图  17  纱线在不同应变率下的断裂应变

    Figure  17.  Failure strains of yarn under different strain rates

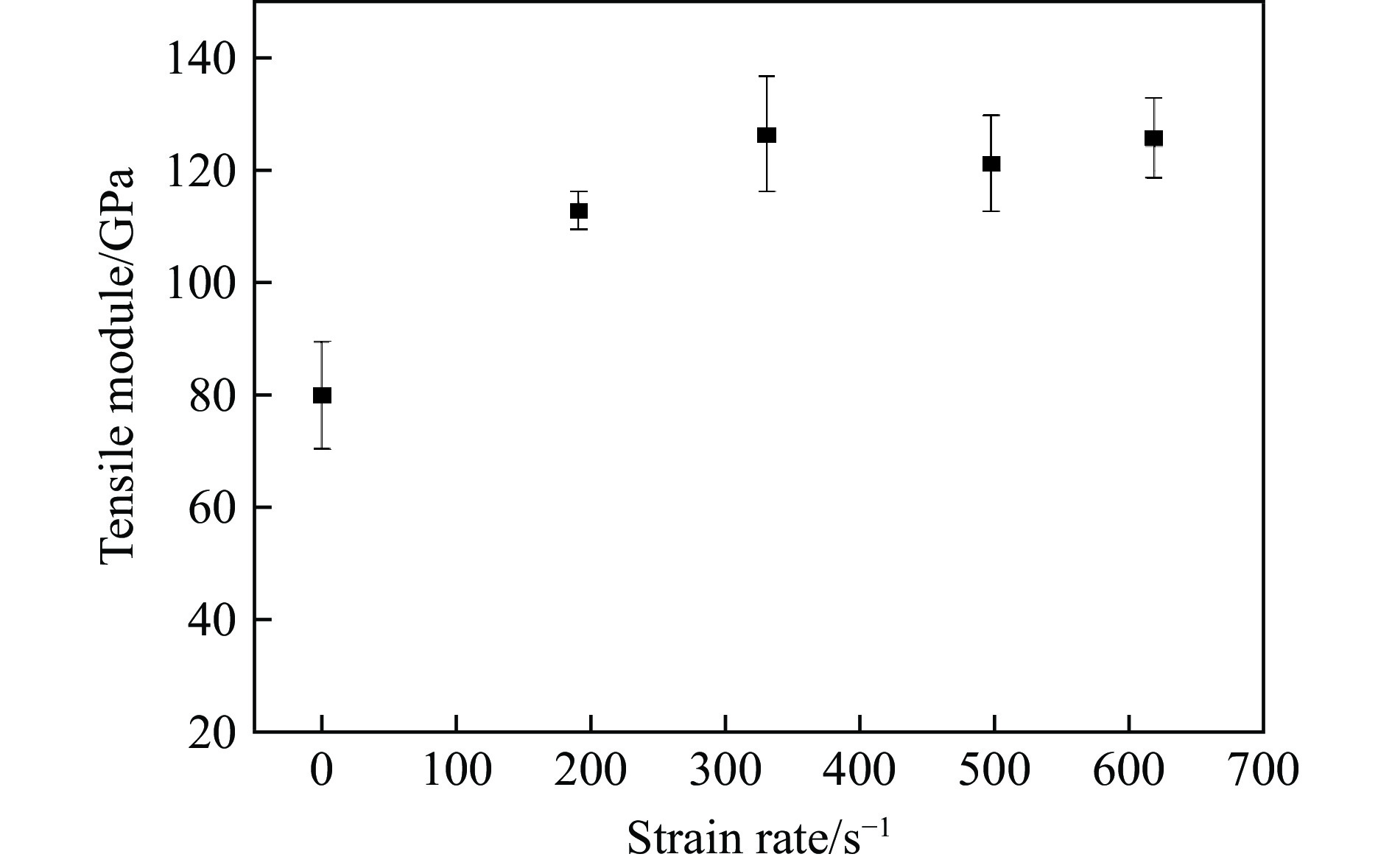

    图  18  纱线在不同应变率下的拉伸模量

    Figure  18.  Tensile modules of yarn under different strain rates

    图  19  纱线在不同应变率下的韧性

    Figure  19.  Toughnesses of yarn under different strain rates

    图  20  黏弹性本构模型

    Figure  20.  viscoelastic constitutive model

    图  21  黏弹性本构模型的理论值与试验值对比

    Figure  21.  Comparison between the theoretical values of viscoelastic constitutive models and experimental results

    图  22  三元件模型与五元件模型对比

    Figure  22.  Comparison between three-element model and five-element model

    表  1  三元件黏弹性本构模型参数

    Table  1.   Parameters for the three-element viscoelastic model

    E1/GPa E2/GPa η2/(MPa·s)
    82.5 54.7 2.218
    下载: 导出CSV

    表  2  五元件黏弹性本构模型参数

    Table  2.   Parameters for the five-element viscoelastic model

    E1/GPa E2/GPa E3/GPa η2/(MPa·s) η3/(MPa·s) C1
    82.5 43.7 42.3 1.326 0.989 1416
    下载: 导出CSV
  • [1] WANG H X, HAZELL P J, SHANKAR K, et al. Tensile properties of ultra-high-molecular-weight polyethylene single yarns at different strain rates [J]. Journal of Composite Materials, 2020, 54(11): 1453–1466. DOI: 10.1177/0021998319883416.
    [2] WANG Y, XIA Y M. Experimental and theoretical study on the strain rate and temperature dependence of mechanical behaviour of Kevlar fibre [J]. Composites Part A: Applied Science and Manufacturing, 1999, 30(11): 1251–1257. DOI: 10.1016/S1359-835X(99)00035-4.
    [3] RUSSELL B P, KARTHIKEYAN K, DESHPANDE V S, et al. The high strain rate response of ultra high molecular-weight polyethylene: from fibre to laminate [J]. International Journal of Impact Engineering, 2013, 60: 1–9. DOI: 10.1016/j.ijimpeng.2013.03.010.
    [4] ZHOU Y X, WANG Y, XIA Y M, et al. Tensile behavior of carbon fiber bundles at different strain rates [J]. Materials Letters, 2010, 64(3): 246–248. DOI: 10.1016/j.matlet.2009.10.045.
    [5] DOORAKI B F, NEMES J A, BOLDUC M. Study of parameters affecting the strength of yarns [J]. Journal de Physique Ⅳ (Proceedings), 2006, 134: 1183–1188. DOI: 10.1051/jp4:2006134180.
    [6] ZHU D, MOBASHER B, ERNI J, et al. Strain rate and gage length effects on tensile behavior of Kevlar 49 single yarn [J]. Composites Part A: Applied Science and Manufacturing, 2012, 43(11): 2021–2029. DOI: 10.1016/j.compositesa.2012.06.007.
    [7] 陈思颖, 黄晨光, 段祝平. 几种高性能纤维束的冲击动力学性能实验研究 [J]. 爆炸与冲击, 2003, 23(4): 355–359.

    CHEN S Y, HUANG C G, DUAN Z P. Experimental study on the dynamic properties of high strength fiber clusters [J]. Explosion and Shock Waves, 2003, 23(4): 355–359.
    [8] 朱德举, 欧云福, 张晓彤, 等. Kevlar® 29纤维多尺度力学行为的试验研究和有限元模拟 [J]. 工程力学, 2016, 33(9): 242–249, 256. DOI: 10.6052/j.issn.1000-4750.2015.02.0123.

    ZHU D J, OU Y F, ZHANG X T, et al. Experimental study and finite element modeling of the multi-scale mechanical behavior of Kevlar® 29 fibers [J]. Engineering Mechanics, 2016, 33(9): 242–249, 256. DOI: 10.6052/j.issn.1000-4750.2015.02.0123.
    [9] TAPIE E, SHIM V P W, GUO Y B. Influence of weaving on the mechanical response of aramid yarns subjected to high-speed loading [J]. International Journal of Impact Engineering, 2015, 80: 1–12. DOI: 10.1016/j.ijimpeng.2014.12.010.
    [10] NILAKANTAN G, KEEFE M, BOGETTI T A, et al. Multiscale modeling of the impact of textile fabrics based on hybrid element analysis [J]. International Journal of Impact Engineering, 2010, 37(10): 1056–1071. DOI: 10.1016/j.ijimpeng.2010.04.007.
    [11] YANG Y F, LIU Y C, XUE S N, et al. Multi-scale finite element modeling of ballistic impact onto woven fabric involving fiber bundles [J]. Composite Structures, 2021, 267: 113856. DOI: 10.1016/j.compstruct.2021.113856.
    [12] ZHOU Y, YAO W T, ZHANG Z W, et al. The effect of cumulative damage on the ballistic performance of plain weaves [J]. Composite Structures, 2022, 297: 115978. DOI: 10.1016/j.compstruct.2022.115978.
    [13] NILAKANTAN G. Filament-level modeling of Kevlar KM2 yarns for ballistic impact studies [J]. Composite Structures, 2013, 104: 1–13. DOI: 10.1016/j.compstruct.2013.04.001.
    [14] HA-MINH C, IMAD A, KANIT T, et al. Numerical analysis of a ballistic impact on textile fabric [J]. International Journal of Mechanical Sciences, 2013, 69: 32–39. DOI: 10.1016/j.ijmecsci.2013.01.014.
    [15] ROYLANCE D. Wave propagation in a viscoelastic fiber subjected to transverse impact [J]. Journal of Applied Mechanics, 1973, 40(1): 143–148. DOI: 10.1115/1.3422914.
    [16] TAYLOR W J, VINSON J R. Modeling ballistic impact into flexible materials [J]. AIAA Journal, 1990, 28(12): 2098–2103. DOI: 10.2514/3.10527.
    [17] SHIM V P W, TAN V B C, TAY T E. Modelling deformation and damage characteristics of woven fabric under small projectile impact [J]. International Journal of Impact Engineering, 1995, 16(4): 585–605. DOI: 10.1016/0734-743X(94)00063-3.
    [18] KOH A C P, SHIM V P W, TAN V B C. Dynamic behaviour of UHMWPE yarns and addressing impedance mismatch effects of specimen clamps [J]. International Journal of Impact Engineering, 2010, 37(3): 324–332. DOI: 10.1016/j.ijimpeng.2009.10.008.
    [19] GUO Y B, SHIM V P W, TAN B W F. Dynamic tensile properties of magnesium nanocomposite [J]. Materials Science Forum, 2012, 706: 780–785. DOI: 10.4028/www.scientific.net/MSF.706-709.780.
