退火态增材制造AlSi10Mg合金在极端条件下的力学行为

张权 陈剑斌 史同亚 汪小锋 南小龙 王永刚

刘均伟, 张先锋, 刘闯, 王佳敏, 熊玮, 谈梦婷, 肖川. 椭圆截面弹体侵彻性能的影响因素分析[J]. 爆炸与冲击, 2023, 43(9): 091409. doi: 10.11883/bzycj-2023-0132
引用本文: 张权, 陈剑斌, 史同亚, 汪小锋, 南小龙, 王永刚. 退火态增材制造AlSi10Mg合金在极端条件下的力学行为[J]. 爆炸与冲击, 2025, 45(3): 033102. doi: 10.11883/bzycj-2024-0138
LIU Junwei, ZHANG Xianfeng, LIU Chuang, WANG Jiamin, XIONG Wei, TAN Mengting, XIAO Chuan. Influencing factors of penetration performance of an elliptical cross-section projectile[J]. Explosion And Shock Waves, 2023, 43(9): 091409. doi: 10.11883/bzycj-2023-0132
Citation: ZHANG Quan, CHEN Jianbin, SHI Tongya, WANG Xiaofeng, NAN Xiaolong, WANG Yonggang. Mechanical behavior of additively manufactured AlSi10Mg alloy with annealing state under extreme conditions[J]. Explosion And Shock Waves, 2025, 45(3): 033102. doi: 10.11883/bzycj-2024-0138

退火态增材制造AlSi10Mg合金在极端条件下的力学行为

doi: 10.11883/bzycj-2024-0138
基金项目: 冲击波物理与爆轰物理全国重点实验室稳定支持项目(JCKYS2023212005);宁波市科技创新2025重大专项(2021Z099,2023Z005,2023Z012);新金属材料国家重点实验室开放基金(2023-Z04)
详细信息
    作者简介:

    张 权(1999- ),男,硕士研究生,2111081030@nbu.edu.cn

    通讯作者:

    汪小锋(1985- ),男,博士,讲师,wangxiaofeng@nbu.edu.cn

  • 中图分类号: O347.1

Mechanical behavior of additively manufactured AlSi10Mg alloy with annealing state under extreme conditions

  • 摘要: 采用激光选区熔化技术制备AlSi10Mg合金并对其进行去应力退火处理,利用光学显微镜、扫描电子显微镜和电子背散射衍射技术研究了合金的微观组织。为了解宽应变率和宽温度耦合作用对AlSi10Mg合金力学行为的影响,通过配有环境温箱的万能试验机和分离式霍普金森压杆分析了AlSi10Mg合金在极端条件下的力学行为。结果表明:AlSi10Mg合金具有精细的胞状-枝晶微观结构,主要包含α-Al相和Si相,经退火处理后,微观组织由断续的、呈链状分布的共晶Si颗粒构成。AlSi10Mg合金在室温、应变率为0.002~4 800 s−1时,呈现出应变率强化效应,且在不同的应变率范围内具有不同的敏感性;在173 K下具有更高的屈服强度和流动应力;当温度为173~243 K时,流动应力对温度不敏感;而温度为293~573 K时,温度敏感性显著提高,合金软化效应随着温度的升高而加剧。基于实验结果拟合得到修正的J-C本构模型并对其进行了验证,该模型可较好地反映材料在高、低温和不同应变率下的力学行为。
  • 对于滑翔式高超声速飞行器而言,由于其气动外形要求,有效载荷空间一般呈现为不对称椭圆、不对称菱形、舌形和梯形等异形截面形状。椭圆截面弹体以其对平台适应性好、有效载荷空间利用率高等优点,成为滑翔式高超声速武器平台的首选方案。诸多学者在椭圆截面弹体对目标的侵彻作用机理方面已开展了大量研究工作[1-15]。王文杰等[1]开展了椭圆截面弹体侵彻砂浆靶试验,通过分析弹靶的变形和破坏,发现弹体横截面长轴端点附近区域受力更大,且弹体长短轴参数的改变对侵彻性能影响较显著。Dong等[2-3]开展了一系列椭圆截面弹体侵彻半无限厚混凝土靶试验,弹体的长短轴比分别为1.5和2.0。试验数据表明,椭圆截面弹体在700~1000 m/s的撞击速度范围内具有良好的侵彻性能和弹道稳定性。同时,通过数值模拟研究了椭圆截面弹体侵彻混凝土的受力特性,结果表明,在相同侵彻速度下,弹体头部的法向应力从短轴向长轴逐渐增大。王浩等[4-5]开展了椭圆截面弹体正贯穿加筋板试验研究,获得了椭圆截面弹体剩余速度和弹道极限速度的预测公式,得出了随着椭圆截面弹体长短轴比增大,靶板的弹道极限速度近似线性增大的结论。进一步地,田泽等[6]基于王浩的试验结果,采用能量守恒和虚功原理分阶段分析弹体受力特征,建立了弹体姿态偏转理论模型,并分析了弹体撞击速度、初始倾角、质心位置、弹体翻滚角及截面长短轴比等参数对椭圆变截面弹体姿态偏转的影响。邓希旻等[7]开展了上下非对称结构异形弹体正/斜贯穿多层间隔921A薄钢板实验,基于Abaqus/Explicit、VUMAT和Python子程序分析了靶体的能量耗散情况和损伤机理。在弹体侵彻阻力方面,Dai等[8]基于空腔膨胀模型,系统分析了弹体结构参数对椭圆截面弹体侵彻性能的影响,并给出了封闭形式的弹体深度预测公式。刘子豪等[9]通过数值模拟、理论推导与试验研究相结合的方法,对椭圆截面弹体高速侵彻混凝土特性进行了研究,得出在侵彻速度相同时,弹体侵彻深度随着弹体长短轴比的增大而增大。Liu等[10-11]开展了椭圆截面弹体侵彻半无限混凝土靶和金属靶试验研究,分析了弹体侵彻阻力与弹靶参数的关系,建立了考虑截面形状影响的阻力修正函数。Ma等[12]基于修正的空腔膨胀模型,建立了非对称椭圆弹体斜侵彻有限厚金属靶弹道偏转模型,结果表明,通过合理设计弹体结构,非对称椭圆截面弹体可以保持与圆形截面弹体相同的侵彻能力。魏海洋等[13]研究了椭圆截面弹体对金属厚靶的侵彻弹道规律,基于空腔膨胀理论和局部相互作用模型,建立了椭圆截面弹体侵彻弹道模型,结果表明,椭圆截面弹体侵彻弹道稳定性随长短轴比的增大而变弱,最优长短轴比为1.0。谭远深等[14]基于152 mm口径轻气炮开展了椭圆截面弹体反弹道侵彻试验研究,并结合数值模拟结果建立了椭圆截面侵彻弹体弯曲结构响应计算模型。刘均伟等[15]开展了3种不同椭圆截面弹体正贯穿有限厚2A12铝板的试验与数值模拟,结果表明,弹体长短轴比对靶体破坏形貌和响应特性影响显著,椭圆截面弹体侵彻作用下靶体呈现非对称破坏。

    综上所述,针对椭圆截面弹体侵彻各类介质靶体,主要研究集中于弹体剩余速度、侵彻深度和弹道稳定性方面,取得了一定的研究成果。但关于圆形和椭圆截面弹体侵彻性能孰优孰劣这一基本问题尚不明确,亟待分析、明确影响椭圆截面弹体侵彻性能的主要因素。

    本文中,首先,设计并开展圆锥和椭圆锥压头的准静态深压痕试验,以评估在不考虑动态效应时截面形状对侵彻阻力的影响;然后,开展椭圆截面弹体正侵彻2A12厚铝靶试验,分析靶体的破坏形貌及弹体侵彻深度;最后,结合团队前期研究得到的阻力函数修正系数[10]和空腔膨胀模型,建立弹体侵彻动力学模型,并系统讨论截面形状和头部曲径比对弹体侵彻性能的影响。

    圆形和椭圆截面弹体对半无限靶的侵彻性能优劣尚未有明确定论,弹体侵彻时,靶体阻力和弹体结构综合决定了弹体的侵彻性能。由于两者的耦合作用,在动态侵彻试验中很难对其中的单一因素进行定量分析。众所周知,深压痕试验[16-20]可以反映不同材料对刚性弹体的侵彻阻力。因此,为评估在不考虑动态效应时截面长短轴比对侵彻阻力的影响,开展了圆锥和椭圆锥压头深压痕试验,通过压缩试验机记录的力-位移曲线定量分析不同截面形状压头之间的阻力差异。该部分工作可认为是获得给定目标对刚性侵彻弹体施加的侵彻阻力的基础。

    3种类型压头(CC1、EC1和EC2)的长短轴比分别为1.00、1.50和2.00,几何参数如表1所示,其中ab分别为压头截面的长半轴长和短半轴长,β为弹体长短轴比,定义为β=a/b。圆锥压头的直径为8.00 mm,锥角为21°。椭圆锥压头保持与圆锥压头相同的最大横截面面积、长度和质量,但其截面形状为椭圆。需要说明的是,为了避免压入过程中侧壁摩擦对试验结果的影响,压头直径比压头杆部直径大0.10 mm,如图1所示。压头材料为30CrMnSiNi2A,屈服强度约为1.4 GPa,远高于2A12铝合金试样的屈服强度。2A12铝合金试样直径约为100 mm,高度为80 mm。利用压缩试验机进行静态深压痕试验,记录机器工作时间、压头受力及其位移,控制压缩试验机的速率为0.5 mm/min。压痕试验中压头安装方式及布置如图2所示,通过特定的套筒保持压头的同轴度,确保垂直压入试样。

    表  1  圆锥和椭圆锥压头的几何参数
    Table  1.  Main geometric parameters of circular and elliptical cross-section conical indenters
    类型横截面轮廓2a/mm2b/mmβ最大横截面面积/mm2长度/mm
    CC1 8.008.001.0050.2760.00
    EC1 9.806.531.5050.2760.00
    EC211.315.662.0050.2760.00
    下载: 导出CSV
    | 显示表格
    图  1  CC1压头的设计
    Figure  1.  CC1 indenter drawing
    图  2  压头安装方式及现场布局
    Figure  2.  Installation and layout of the indenter

    共进行6次压痕试验,得到的力-位移时间曲线如图3所示。可以看出,压痕试验的所有曲线都遵循3个明显的阶段,即图中采用蓝色虚线划分的区域。第1阶段是压头头部接触目标直至完全嵌入目标的过程,该过程中曲线类似于二次函数,此时压入深度约为15 mm。第2阶段则由于压头持续地贯入目标,压头的阻力仍在缓慢增加,力与位移的关系更接近线性。第3阶段为稳定阶段,随着位移的增加,力基本不再变化。这与文献[19-20]报道的曲线略有不同,产生差异的原因是本文中的压头直径比压头杆部直径大0.10 mm,减弱了压入过程中侧壁摩擦对试验结果的影响。

    图  3  压痕试验测量的力-位移曲线
    Figure  3.  Force-distance record in the deep indentation test

    此外,从图3中可以看出,第2条蓝色虚线位于32 mm处,约为圆锥压头直径的4倍。意味着对于圆锥压头,当压入深度超过32 mm时,力逐渐趋于稳定。而椭圆锥压头的边界线则超过32 mm,这表明椭圆锥压头需要贯入更大的深度才能达到稳定的阻力。

    图3(a)~(c)可以看出,3种压头的深压痕试验数据均具有良好的重复性,微小的差异可以归因于试验中2A12铝样品特性的差异。图3(d)对比了不同长短轴比的椭圆锥压头的力-位移曲线。长短轴比β=2.00的EC2压头始终保持在曲线顶端,其次是β=1.50的EC1压头,最后是β=1.00的CC1压头。此外,2A12铝合金试样对3种压头的作用力分别达到约41.24、40.32和37.45 KN的恒定水平。这意味着β=1.50的椭圆锥压头所需阻力比圆锥压头大6.8%,而β=2.00的椭圆锥压头阻力则大10.1%。

    Rosenberg等[21-22]通过分析刚性弹体侵彻铝靶的试验数据及其数值模拟结果,指出在阈值速度下弹体侵彻阻力表现为靶体强度项,并与弹体结构等若干因素相关联。深压痕试验可以反映不同材料对刚性弹体的侵彻阻力,因此利用深压痕试验获得的数据来评价刚性弹体在阈值速度下的侵彻性能是可行的。可以合理推测,当质量、长度等参数一致时,长短轴比较大的椭圆截面弹体在阈值速度下侵彻性能较差。当然,静态压痕试验和侵彻试验下材料应变率差异很大,且由于铝靶强度是率相关的,即使不考虑惯性项阻力,两种情况下材料侵彻阻力一定会存在部分差异,但仍可对认识截面形状对侵彻阻力的影响起到一定帮助。另一方面,截面形状所影响的靶体侵彻阻力只是决定弹体侵彻性能的部分因素,弹体结构对侵彻性能的影响不可忽略。因此,将通过开展椭圆截面弹体正侵彻2A12厚铝靶试验,综合分析弹体截面长短轴比和头部曲径比对侵彻性能的影响。

    为分析弹体撞击速度和截面形状对弹体侵彻性能的影响,开展了椭圆截面弹体正侵彻2A12厚铝靶试验。弹体材料为30CrMnSiNi2A高强度钢,经淬火处理后洛氏硬度HRC为42,屈服强度约为1.2 GPa。试验中使用了2种椭圆截面弹体(E1和E2弹体)和1种圆形截面弹体(C1弹体),3种弹体的结构参数如图4表2所示。表中:L为弹体头部长度,m为弹体质量,rCRH为头部曲径比。应当指出,对于椭圆截面弹体,严格来讲并没有头部曲径比的概念。椭圆截面弹体的rCRH与弹体方位角呈正相关,沿圆周从短轴方向到长轴方向逐渐减小。因此,在表2中列出了弹体在短轴方向上的rCRH,其他方向上的rCRH则可以根据弹体的几何方程计算。为保证侵彻后弹体的完整性,靶体选用塑性好、强度较低的2A12铝合金。同时,为减小边界效应对侵彻过程的影响,靶体直径选取为300 mm,厚度为400 mm,为弹体直径的13倍,如图5所示。一般而言,在该尺寸下可以忽略靶体侧面和背面边界效应对弹体侵彻过程的影响。

    图  4  试验弹体
    Figure  4.  Projectiles used in the test
    表  2  圆形和椭圆截面弹体的主要结构参数
    Table  2.  Main parameters of circular and elliptical cross-section projectiles
    类型弹体轮廓β最大横截面面积/mm2m/gL/mmrCRH
    C11.0055636043.23.60
    E11.2572036043.23.49
    E21.6155636043.25.64
    下载: 导出CSV
    | 显示表格
    图  5  试验靶体
    Figure  5.  Targets used in the test

    图6为试验现场布置,采用高速摄像机观察弹体飞行姿态,同时2个平面镜分别放置于靶前和靶后弹体运动轨迹的正下方,与平面呈45°夹角,通过测量并分析弹体和平面镜中弹体的位置变化,得到弹体的速度、运动轨迹和姿态。

    图  6  试验示意图和现场布局
    Figure  6.  Layout of penetration test

    本次试验共计8发,其中C1弹体2发,E1弹体3发,E2弹体3发,通过调整发射药量控制弹体速度在400~800 m/s范围内。图7给出了E2-2弹体的飞行姿态,根据高速摄影以及平面镜可以核定出弹体的着靶姿态和初始撞击速度,试验结果统计如表3所示,表中:v0为弹体初始撞击速度,Pe为弹体侵彻深度。从表3可以看出,3组对照试验中各弹体初始撞击速度差异较小,具有一定的对比性;弹体俯仰角最大值为0.53°,偏航角最大为2.79°,基本满足正侵彻条件。图8给出了弹体侵彻前后的对比,可以看出,弹体长度和形状无明显变化,仅表面有一定的摩擦痕迹。因此,椭圆截面弹体正侵彻2A12厚铝靶过程可视为刚体侵彻。

    图  7  E2-2弹体飞行姿态
    Figure  7.  Flying attitude of the E2-2 projectile
    表  3  弹体侵彻2A12厚铝靶试验结果统计
    Table  3.  Test results of projectiles penetrating 2A12 thick aluminum targets
    编号 类型 着角/(°) 俯仰角/(°) 偏航角/(°) v0/(m·s−1) Pe/mm
    1 C1-1 0.39 0.41 0.08 773.1 252.77
    2 E1-1 1.18 0.38 0.67 810.1 217.18
    3 E2-1 1.49 0.41 1.74 816.2 274.55
    4 C1-2 1.44 0.30 0.86 608.0 175.73
    5 E1-2 0.95 0.26 1.87 604.2 143.93
    6 E2-2 0.43 0.20 1.03 563.8 159.17
    7 E1-3 0.41 0.53 2.79 398.3 72.92
    8 E2-3 0.25 0.39 0 402.2 99.30
    下载: 导出CSV
    | 显示表格
    图  8  试验前后弹体对比
    Figure  8.  Comparison of projectiles before and after tests

    球形空腔膨胀(sphere cavity expansion,SCE)模型常用于计算刚性弹体侵彻各类介质靶体的侵彻深度/剩余速度[23-32]。因此,结合Liu等[10]研究得到的阻力函数修正系数kr和空腔膨胀模型,建立考虑截面形状影响的弹体侵彻动力学模型。图9给出了椭圆截面弹体的头部几何形状,其中a1b1分别为弹体的长半轴和短半轴长,x0y0z0为弹体在3个轴线的坐标,r1为弹体最大椭圆横截面的极径,r0为任意椭圆横截面的极径,Rs为头部任意点处的曲率半径,θ0为任意卵形曲线与x0Oy0平面之间的方位角,χ0为卵形头部表面的外法线向量与弹轴之间的夹角,η0为弹体表面微元投影至x0Oy0平面上与x0轴的夹角。

    图  9  椭圆截面弹体的头部几何形状示意图
    Figure  9.  Nose geometry diagram of the elliptical cross-section projectile

    图9可知,椭圆截面弹体的几何函数可以表示为:

    f(x0,y0,z0)=x20+y20+z20+L2(b1x0)2+(a1y0)2a1b1a1b1(x20+y20)(b1x0)2+(a1y0)2L2=0
    (1)

    由几何关系可知,弹体微元表面的法向速度vn与撞击速度v0之间的关系为:

    vn=v0cosχ0
    (2)

    其中, χ0可以根据几何函数求出:

    cosχ0=fz0(x0,y0,z0)f2x0(x0,y0,z0)+f2y0(x0,y0,z0)+f2z0(x0,y0,z0)
    (3)

    式中:fx0(x0,y0,z0)fy0(x0,y0,z0)fz0(x0,y0,z0)分别为f(x0,y0,z0)x0y0z0的偏导数。

    基于球形空腔膨胀理论提出的描述弹塑性应变硬化不可压缩材料的动态空腔边界应力σr[33]可表示为:

    σrσY=kr1+kr2(vnσY/σYρtρt)2
    (4)
    kr1=23[1+(2Et3σY)ntK]
    (5)
    K=13σY/3σY(2Et)(2Et)0(lnδ)nt1δdδ
    (6)

    式中:σYρtEtnt分别为靶体的压缩屈服强度、密度、杨氏模量和应变硬化指数;kr1kr2为无量纲系数,kr2=1.5;δ为积分变量;K为积分常数。

    进一步,椭圆截面弹体头部的微元所受应力需要考虑应力分布的不均匀性,因此椭圆截面弹体头部表面应力σn可由传统球形空腔膨胀所得应力σr,即式(4),并结合阻力函数修正系数kr表示:

    σn=krσr
    (7)

    阻力函数修正系数kr的函数表达式为:

    kr=Arsin2θ0+Brcos2θ0
    (8)

    式中:ArBr为常数,受椭圆空腔长短轴比、材料特性等影响。

    图10给出了圆形和椭圆空腔的阻力函数修正系数kr随角度的变化情况。可以看出,圆形空腔的修正系数恒为1,而椭圆空腔的修正系数沿着短轴方向至长轴方向逐渐增大,类似于正弦分布。

    图  10  阻力函数修正系数
    Figure  10.  Correction coefficient for resistance function

    弹体表面径向应力确定后,弹体轴向所受的阻力可以通过式(7)对弹体头部微元Sr积分获得:

    Fz=ΣσndSr
    (9)

    当曲面积分转化为二重积分时,式(9)可表示为:

    Fz=x20a21+y20b211σn1+z2x0(x0,y0)+z2y0(x0,y0)cosχ0dx0dy0
    (10)

    式中:zx0(x0,y0)zy0(x0,y0)分别为式(1)对x0y0所求的偏导数。

    联立式(2)~(10),可以得到弹体侵彻过程中的轴向阻力:

    Fz=C1+C2v2n
    (11)

    式中:C1C2为积分常数。

    根据牛顿第二定律,弹体运动方程可以表示为:

    mdv(t)dt=Fz=(C1+C2v2n)
    (12)

    式中:v(t)为弹体瞬时速度。

    对式(12)进行积分,得到弹体瞬时速度与时间的关系:

    v(t)=C1C2tan[arctan(C2C1vn)C1C2mt]
    (13)

    给定弹体初始速度v0,弹体侵彻深度Pe可以表示为:

    Pe=m2C2ln(1+C2v20C1)
    (14)

    表4为弹体侵彻深度计算结果与试验结果的对比,可以看出,理论计算结果与试验结果吻合较好,误差在15%以内。对比分析传统球形空腔膨胀模型和本文中模型计算结果与试验结果的误差可知,本文中考虑椭圆截面形状的理论模型计算结果误差更小,更能反映弹靶接触时真实的受力状况。图11给出了弹体侵彻深度计算结果与试验结果的对比情况。可以看出,无论是传统球形空腔膨胀模型,还是本文中考虑椭圆截面形状的理论模型计算结果,从侵彻性能来看,均为E2弹体的侵彻性能最优,其次为C1弹体,E1弹体的侵彻性能最差。对于圆形截面弹体,由于阻力函数修正系数kr恒为1,本文中模型与传统球形空腔膨胀模型的计算结果一致,2条曲线完全重合;而对于E1和E2两种椭圆截面弹体,本文中模型计算结果均在传统球形空腔膨胀模型计算结果之下,表明考虑截面形状的影响后,椭圆截面弹体的侵彻性能有所下降。

    表  4  弹体侵彻深度计算结果与试验结果的误差
    Table  4.  Deviation of penetration depth between calculation results and test results
    弹体编号v0/(m·s−1)Pe/mm相对试验结果的误差/%
    试验结果SCE模型本文模型SCE模型本文模型
    C1-1773.1252.77285.98285.9813.1413.14
    E1-1810.1217.18239.32229.0510.195.47
    E2-1816.2274.55319.24289.2416.285.35
    C1-2608.0175.73191.95191.959.239.23
    E1-2604.2143.93150.33144.254.450.22
    E2-2563.8159.17172.56157.418.41−1.11
    E1-3398.372.9279.6176.869.175.40
    E2-3402.299.30100.1792.250.88−7.10
    下载: 导出CSV
    | 显示表格
    图  11  理论模型计算结果与试验结果的对比
    Figure  11.  Comparison of the theoretical model calculation results with test results

    进一步对比传统球形空腔膨胀模型计算的C1和E2弹体的侵彻深度随弹体撞击速度的曲线可知,由于具有相同的截面面积,因此采用传统球形空腔膨胀模型计算的两者曲线基本一致,而具有较大横截面面积的E1弹体的侵彻性能低于C1和E2弹体,这表明最大横截面面积是衡量弹体侵彻性能的一大因素。然而,传统球形空腔膨胀模型计算的E1和E2弹体的侵彻深度相较于试验结果偏大,而考虑椭圆截面对应力分布的影响情况,即在理论模型中加入kr后,侵彻深度的计算结果更接近于试验结果,这意味着截面形状对弹体侵彻性的影响同样不可忽略。

    椭圆与圆形截面弹体之间最显著的差异是其截面长短轴比不同。为排除曲径比对侵彻性能的影响,设计了长短轴比分别为1.00、1.25、1.50、1.75和2.00的5种椭圆锥弹体,弹体结构参数如表5所示。除长短轴比外,5种弹体的质量、长度和最大横截面面积均一致。图12给出了撞击速度在200~1000 m/s时5种弹体的侵彻深度。可以看出,在相同撞击速度下,长短轴比越大的弹体侵彻深度越低。具体而言,长短轴比为2.00的椭圆锥弹体的侵彻深度比长短轴比为1.00的圆锥弹体低约13%。

    表  5  5种椭圆锥弹体结构的质量参数
    Table  5.  Main parameters of five typical elliptical cone projectiles
    类型弹体轮廓2a/mm2b/mmβm/gL/mm
    EC-123.6023.601.00360144
    EC-226.3821.111.25360144
    EC-328.9019.261.50360144
    EC-431.2217.841.75360144
    EC-533.3616.682.00360144
    下载: 导出CSV
    | 显示表格
    图  12  不同长短轴比下侵彻深度与撞击速度的关系
    Figure  12.  Relationships between penetration depth and impact velocity at different major-to-minor axis length ratios

    为分析侵彻性能差异的原因,提取撞击速度为800 m/s时5种弹体典型截面沿周向的径向应力分布,截面位置分别为距弹尖L/3和2L/3处。阻力函数修正系数kr图13所示,可以看出,椭圆锥弹体的径向应力分布与圆锥弹体明显不同,呈现出从短轴方向到长轴方向逐渐增大的趋势,类似于正弦分布。然而,椭圆锥的径向应力分布曲线并非严格按照基准线(kr=1)对称。图13中曲线所包围的面积即该截面所提供的弹体阻力。5种弹体的曲线积分面积与圆锥弹体曲线积分面积的比值分别为1.00、1.02、1.06、1.12和1.19。这说明椭圆截面影响了弹体的受力分布,导致侵彻阻力增大,且增加比例随着截面长短轴比的增大而增大。

    图  13  不同长短轴比弹体头部的应力分布特性
    Figure  13.  Stress distribution characteristics of the projectile noses at different major-to-minor axis length ratios

    实际上,尖卵形弹体的侵彻性能受到多个因素的影响。当弹体最大横截面面积和头部长度保持一致时,长短轴比和头部曲径比会协同变化。长短轴比影响弹体不同截面的径向应力分布,但这仅是侵彻阻力的基础。在计算侵彻阻力时,需要对弹体表面微元进行曲面积分,其中弹体头部表面的外法线向量和弹轴之间的角度对积分值的影响是不可忽略的,而这与弹体头部曲径比息息相关。

    圆形截面弹体的侵彻性能很大程度上取决于头部曲径比。Frew等[32]的研究结果表明,头部曲径比较大的圆形截面弹体具有更好的侵彻性能。为研究不同头部曲径比下椭圆截面弹体的侵彻性能,设计了5种典型椭圆截面弹体,其结构参数如表6所示。为控制头部曲径比的大小,ECS-4和ECS-5弹体的头部长度略短于前3种弹体,但5种弹体的质量、最大横截面面积和长度均保持一致。同时,需要注意的是,表中标注的为尖卵形弹体短轴方向的头部曲径比。

    表  6  5种椭圆截面弹体结构的质量参数
    Table  6.  Main parameters of five typical elliptical cross-section projectiles
    类型弹体轮廓示意图2a/mm2b/mmβrCRHm/gL/mm
    ECS-123.6023.601.003.60360144
    ECS-228.9019.261.505.28360144
    ECS-333.3616.682.006.95360144
    ECS-428.9019.261.503.60360144
    ECS-533.3616.682.003.60360144
    下载: 导出CSV
    | 显示表格

    图14给出了5种弹体侵彻深度随撞击速度的变化曲线。从图14可以看出,2个对照组(ECS-2和ECS-4、ECS-3和ECS-5)表现出相似的规律,即具有相同长短轴比但头部曲径比更小的ECS-4和ECS-5弹体的侵彻性能分别略低于ECS-2和ECS-3弹体,这意味着对于尖卵形椭圆截面弹体而言,头部曲径比减小降低了弹体的侵彻性能。

    图  14  头部曲径比和长短轴比对侵彻深度的影响
    Figure  14.  Influence of rCRH and β on penetration depth

    此外,相对于ECS-3和ECS-5弹体,ECS-1弹体具有相同的头部曲径比和更小的阻力函数修正系数,因此其侵彻性能优于ECS-3和ECS-5弹体。然而,相对于ECS-2和ECS-3弹体,ECS-1弹体在头部曲径比方面处于劣势,而从图14中可以看到,ECS-1弹体侵彻性能更优异。这说明在长短轴比1~2的范围内,截面形状对侵彻性能的减弱可能强于头部曲径比对侵彻性能的增益。综合上述分析可知,当弹体截面面积相当且各横截面保持长短轴比不变时,圆形截面弹体的侵彻性能最优,椭圆截面弹体侵彻性能随着截面长短轴比的增大和头部曲径比的减小而降低。

    开展了圆锥和椭圆锥压头的准静态深压痕试验和椭圆截面弹体以400~800 m/s撞击速度正侵彻2A12厚铝靶试验,获得了椭圆锥压头的静阻力和椭圆截面弹体侵彻性能的对比结果。结合阻力函数修正系数kr和球形空腔膨胀模型,建立了弹体侵彻动力学模型,并系统讨论了截面形状和头部曲径比对弹体侵彻性能的影响,得出以下主要结论。

    (1) 准静态深压痕试验表明,长短轴比更大的椭圆锥压头贯入材料时所受的阻力更大。具体而言,β=1.50和β=2.00的椭圆锥压头所需阻力比圆形截面压头分别大6.8%和10.1%。

    (2) 结合阻力函数修正系数kr建立的考虑截面形状影响的椭圆截面弹体侵彻动力学模型的计算结果与试验结果的最大相对误差为15%,在侵彻深度预测精度方面优于传统球形空腔膨胀模型。

    (3) 当弹体截面面积相当,且各横截面保持长短轴比不变时,圆形截面弹体具有最优的侵彻性能,椭圆截面弹体的侵彻性能随着截面长短轴比的增大和头部曲径比的减小而降低。

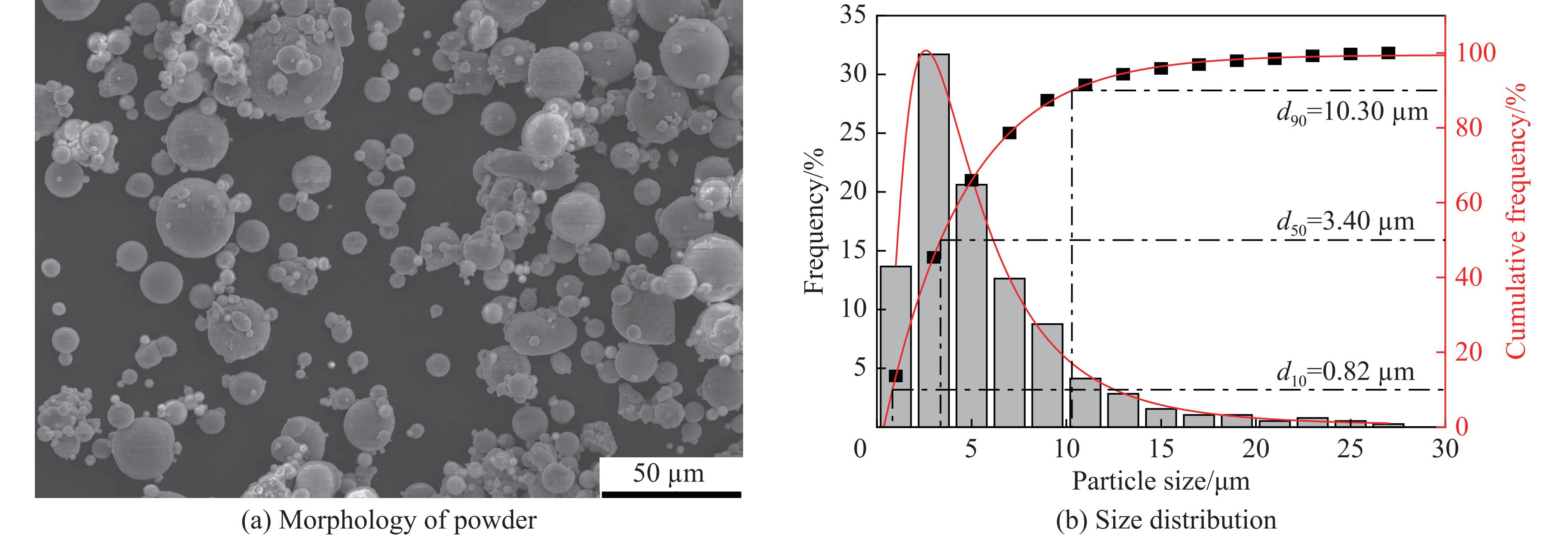

  • 图  1  AlSi10Mg粉末和粒径分布

    Figure  1.  AlSi10Mg powder and statistical analysis

    图  2  SHPB装置示意图及输出波形

    Figure  2.  Schematic diagram of SHPB and wave-propagation output

    图  3  退火态SLM AlSi10Mg合金xOy面和xOz面微观组织图像

    Figure  3.  Microstructure of xOy plane and xOz plane of SLM AlSi10Mg alloy after annealing treatment

    图  4  退火态SLM AlSi10Mg合金的EBSD分析

    Figure  4.  Annealed SLM AlSi10Mg alloy EBSD analysis

    图  5  室温及173 K、不同应变率下的真实应力-应变曲线

    Figure  5.  True stress-strain curves under different strain rates at room temperature and 173 K

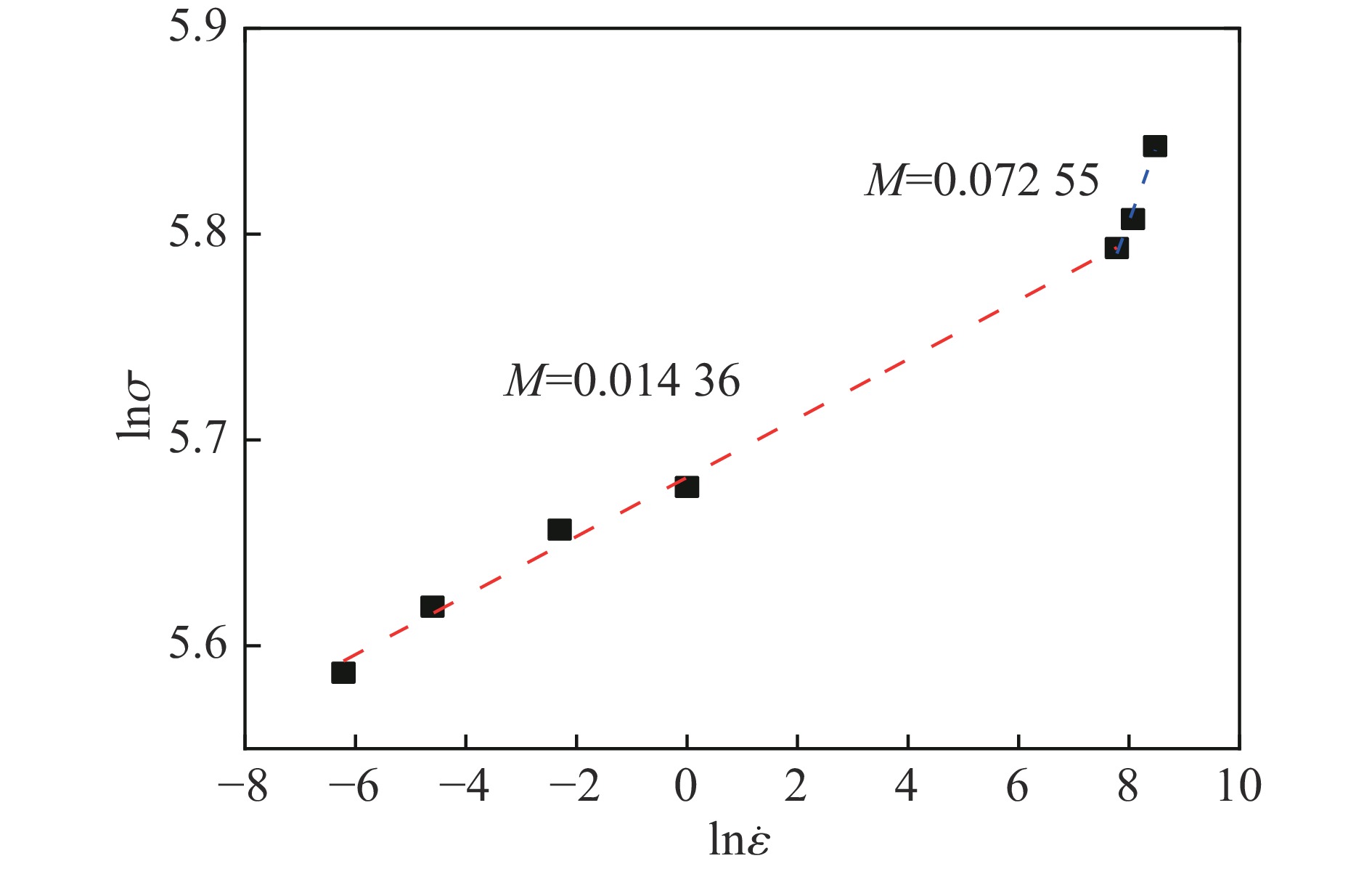

    图  6  室温下ɛ=0.1时不同应变率与流动应力的关系

    Figure  6.  Relationship between different strain and flow stress at room temperature when ɛ=0.1

    图  7  0.002 s−1不同温度下的真实应力-应变曲线和温度与流动应力的关系

    Figure  7.  True stress-strain curves at different temperatures under 0.002 s−1 and relationship between temperature and flow stress

    图  8  拟合过程

    Figure  8.  Fitting process

    图  9  J-C本构模型计算数据与实验数据

    Figure  9.  Comparison between experimental and calculated data from J-C constitutive model

    图  10  拟合过程

    Figure  10.  Fitting process

    图  11  J-C本构模型计算数据与实验数据

    Figure  11.  Comparison between experimental data and calculated data from J-C constitutive model

    图  12  本构模型预测值与实验值的相关性

    Figure  12.  Correlation between experimental and predicted stress from constitutive model

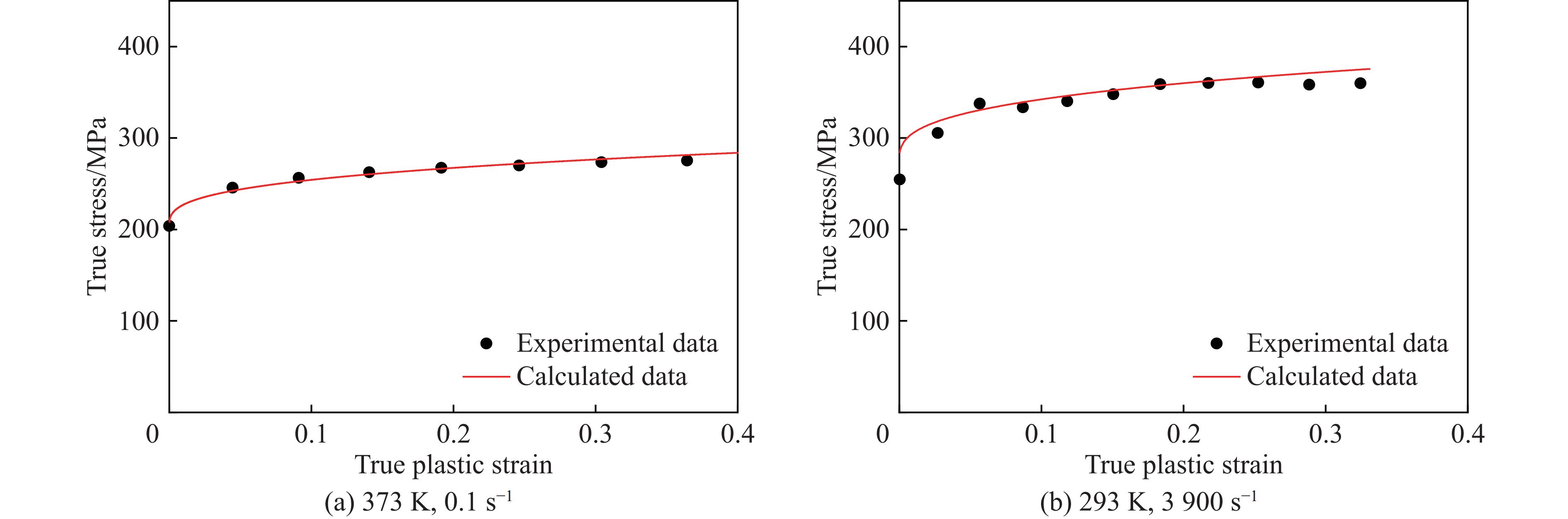

    图  13  室温及高温下本构模型的验证

    Figure  13.  Verification of constitutive models at room temperature and high temperature

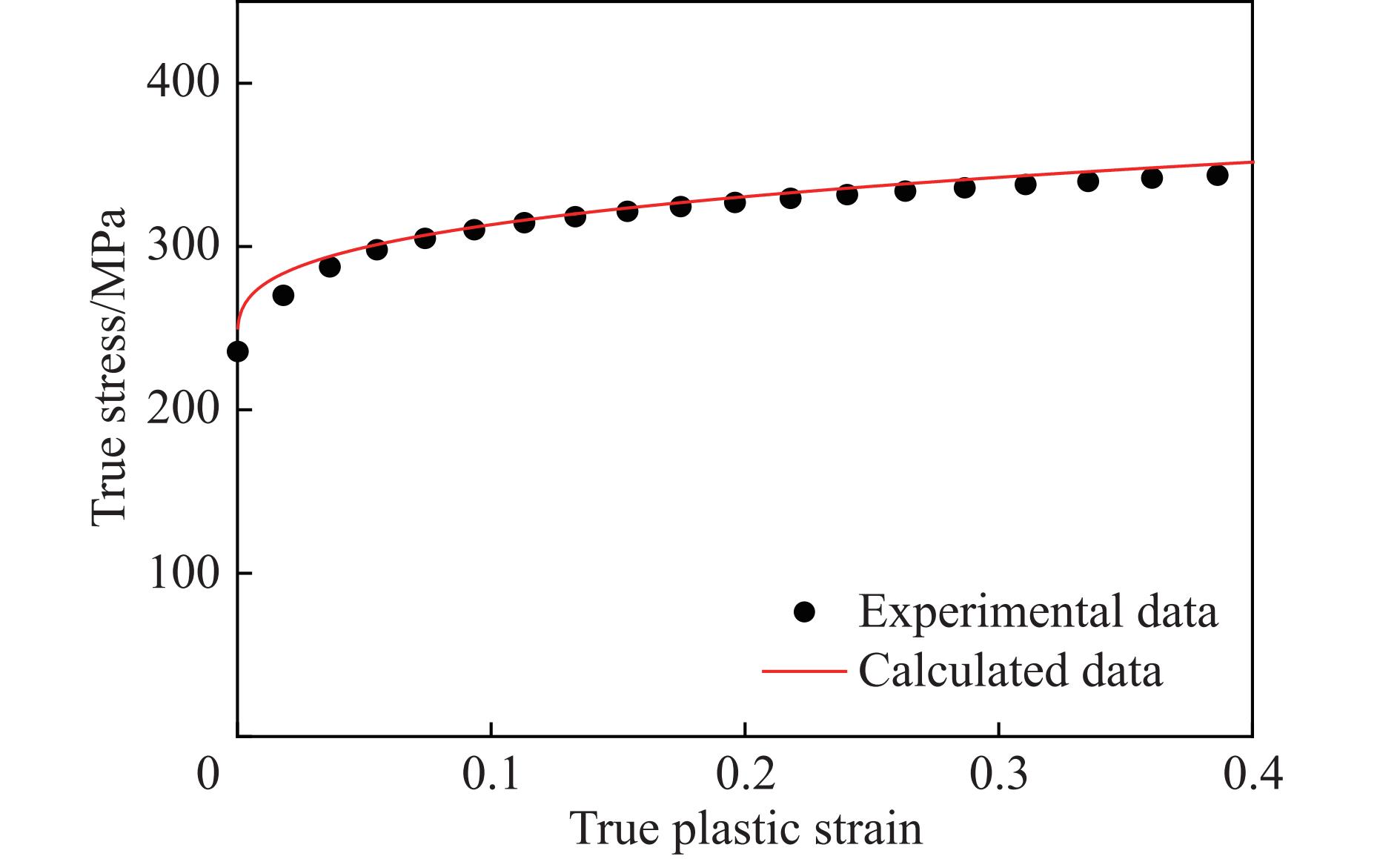

    图  14  低温下本构模型的验证

    Figure  14.  Verification of constitutive models at low temperature

    表  1  AlSi10Mg粉末组分的质量分数

    Table  1.   Mass fraction of AlSi10Mg powder

    %
    Al Si Mg Fe Mn Cu Ti
    88.93 10.32 0.29 0.16 0.10 0.05 0.15
    下载: 导出CSV

    表  2  AlSi10Mg打印工艺参数

    Table  2.   Processing parameters of AlSi10Mg

    激光功率/
    W
    扫描速度/
    (m·s−1)
    扫描间距/
    mm
    层厚/
    mm
    旋转角度/
    (°)
    预热温度/
    K
    3001.20.20.0330423
    下载: 导出CSV

    表  3  修正后的J-C本构模型参数

    Table  3.   Modified J-C constitutive model parameters

    A/MPa B/MPa n C1 C2 k
    223 120 0.33 0.014 1.83×10−5 2.71
    下载: 导出CSV

    表  4  修正后的J-C本构模型温度参数

    Table  4.   Modified J-C constitutive model of temperature parameters

    T/K m
    373 1.026
    473 0.879
    573 0.590
    下载: 导出CSV

    表  5  低温J-C本构模型参数

    Table  5.   J-C constitutive model parameters at low temperature

    A/MPa B/MPa n C m
    234.08 145.02 0.3 0.014 2.91
    下载: 导出CSV
  • [1] XU W F, LUO Y X, ZHANG W, et al. Comparative study on local and global mechanical properties of bobbin tool and conventional friction stir welded 7085-T7452 aluminum thick plate [J]. Journal of Materials Science & Technology, 2018, 34(1): 173–184. DOI: 10.1016/j.jmst.2017.05.015.
    [2] TJONG S C, MA Z Y. Microstructural and mechanical characteristics of in situ metal matrix composites [J]. Materials Science and Engineering: R, 2000, 29(3/4): 49–113. DOI: 10.1016/S0927-796X(00)00024-3.
    [3] NG C H, YAHAYA S N M, LAI C F, et al. Reviews on the forming process of heat treatable aluminium alloys [J]. International Journal of Integrated Engineering, 2018, 10(5): 74–79. DOI: 10.30880/ijie.2018.10.05.012.
    [4] ABOULKHAIR N T, SIMONELLI M, PATTY L, et al. 3D printing of aluminium alloys: Additive manufacturing of aluminium alloys using selective laser melting [J]. Progress in Materials Science, 2019, 106: 100578. DOI: 10.1016/j.pmatsci.2019.100578.
    [5] KOTADIA H R, GIBBONS G, DAS A, et al. A review of laser powder bed fusion additive manufacturing of aluminium alloys: microstructure and properties [J]. Additive Manufacturing, 2021, 46: 102155. DOI: 10.1016/j.addma.2021.102155.
    [6] LIMBASIYA N, JAIN A, SONI H, et al. A comprehensive review on the effect of process parameters and post-process treatments on microstructure and mechanical properties of selective laser melting of AlSi10Mg [J]. Journal of Materials Research and Technology, 2022, 22(1): 1141–1176. DOI: 10.1016/j.jmrt. 2022.09.092. DOI: 10.1016/j.jmrt.2022.09.092.
    [7] SERT E, HITZLER L, HAFENSTEIN S, et al. Tensile and compressive behaviour of additively manufactured AlSi10Mg samples [J]. Progress in Additive Manufacturing, 2020, 5(3): 305–313. DOI: 10.1007/s40964-020-00131-9.
    [8] LI P, KIM Y, BOBEL A C, et al. Microstructural origin of the anisotropic flow stress of laser powder bed fused AlSi10Mg [J]. Acta Materialia, 2021, 220: 117346. DOI: 10.1016/j.actamat.2021.117346.
    [9] PONNUSAMY P, RAHMAN RASHID R A, MASOOD S H, et al. Mechanical properties of SLM-printed aluminium alloys: a review [J]. Materials, 2020, 13(19): 4301. DOI: 10.3390/ma13194301.
    [10] ZHAO L, SONG L B, MACIAS J G S, et al. Review on the correlation between microstructure and mechanical performance for laser powder bed fusion AlSi10Mg [J]. Additive Manufacturing, 2022, 56: 102914. DOI: 10.1016/j.addma.2022.102914.
    [11] PARK T H, BAEK M S, HYER H, et al. Effect of direct aging on the microstructure and tensile properties of AlSi10Mg alloy manufactured by selective laser melting process [J]. Materials Characterization, 2021, 176: 111113. DOI: 10.1016/j.matchar.2021.111113.
    [12] GIOVAGNOLI M, TOCCI M, FORTINI A, et al. Effect of different heat-treatment routes on the impact properties of an additively manufactured AlSi10Mg alloy [J]. Materials Science and Engineering: A, 2021, 802: 140671. DOI: 10.1016/j.msea.2020.140671.
    [13] KEMPF A, HILGENBERG K. Influence of heat treatments on AlSi10Mg specimens manufactured with different laser powder bed fusion machines [J]. Materials Science and Engineering: A, 2021, 818: 141371. DOI: 10.1016/j.msea.2021.141371.
    [14] RABORI A S, FALLAH V. Room temperature strain rate sensitivity of as-built 3D printed AlSi10Mg by laser powder bed fusion [J]. Materials Letters, 2022, 320: 132395. DOI: 10.1016/j.matlet.2022.132395.
    [15] BAXTER C, CYR E, ODESHI A, et al. Constitutive models for the dynamic behaviour of direct metal laser sintered AlSi10Mg_200C under high strain rate shock loading [J]. Materials Science and Engineering: A, 2018, 731: 296–308. DOI: 10.1016/j.msea.2018.06.040.
    [16] NUREL B, NAHMANY M, FRAGE N, et al. Split Hopkinson pressure bar tests for investigating dynamic properties of additively manufactured AlSi10Mg alloy by selective laser melting [J]. Additive Manufacturing, 2018, 22: 823–833. DOI: 10.1016/j.addma.2018.06.001.
    [17] ALKHATIB S E, SERCOMBE T B. High strain-rate response of additively manufactured light metal alloys [J]. Materials & Design, 2022, 217: 110664. DOI: 10.1016/j.matdes.2022.110664.
    [18] ZARETSKY E, STERN A, FRAGE N. Dynamic response of AlSi10Mg alloy fabricated by selective laser melting [J]. Materials Science and Engineering: A, 2017, 688: 364–370. DOI: 10.1016/j.msea.2017.02.004.
    [19] CAO Y, LIN X, WANG Q Z, et al. Microstructure evolution and mechanical properties at high temperature of selective laser melted AlSi10Mg [J]. Journal of Materials Science & Technology, 2021, 62: 162–172. DOI: 10.1016/j.jmst.2020.04.066.
    [20] GHASHGHAY B R, ABEDI H R, SHABESTARI S G, et al. Comparatively evaluating the room and high temperature mechanical properties of AlSi10Mg alloy produced by selective laser melting [J]. Journal of Materials Research and Technology, 2022, 21: 3570–3578. DOI: 10.1016/j.jmrt.2022.10.162.
    [21] SALANDARI-RABORI A, DIAK B J, FALLAH V. Dislocation-obstacle interaction evolution in rate dependent plasticity of AlSi10Mg as-built microstructure by laser powder bed fusion [J]. Materials Science and Engineering: A, 2022, 857: 144043. DOI: 10.1016/j.msea.2022.144043.
    [22] THIJS L, KEMPEN K, KRUTH J P, et al. Fine-structured aluminium products with controllable texture by selective laser melting of pre-alloyed AlSi10Mg powder [J]. Acta Materialia, 2013, 61(5): 1809–1819. DOI: 10.1016/j.actamat.2012.11.052.
    [23] 张文奇, 朱海红, 胡志恒, 等. AlSi10Mg的激光选区熔化成形研究 [J]. 金属学报, 2017, 53(8): 918–926. DOI: 10.11900/0412.1961.2016.00472.

    ZHANG W Q, ZHU H H, HU Z H, et al. Study on Selective Laser Melting of AlSi10Mg [J]. Acta Metallurgica Sinica, 2017, 53(8): 918–926. DOI: 10.11900/0412.1961.2016.00472.
    [24] ALGHAMDI F, SONG X, HADADZADEH A, et al. Post heat treatment of additive manufactured AlSi10Mg: on silicon morphology, texture and small-scale properties [J]. Materials Science and Engineering: A, 2020, 783: 139296. DOI: 10.1016/j.msea.2020.139296.
    [25] FATHI P, RAFIEAZAD M, DUAN X, et al. On microstructure and corrosion behaviour of AlSi10Mg alloy with low surface roughness fabricated by direct metal laser sintering [J]. Corrosion Science, 2019, 157: 126–145. DOI: 10.1016/j.corsci.2019.05.032.
    [26] WANG X F, SHI T Y, WANG H B, et al. Mechanical behavior and microstructure evolution of Al-Mg-Si-Cu alloy under tensile loading at different strain rates [J]. Materials Research Express, 2019, 6(6): 066548. DOI: 10.1088/2053-1591/ab08d7.
    [27] YAN S L, YANG H, LI H W, et al. Variation of strain rate sensitivity of an aluminum alloy in a wide strain rate range: mechanism analysis and modeling [J]. Journal of Alloys and Compounds, 2016, 688: 776–786. DOI: 10.1016/j.jallcom.2016.07.077.
    [28] ZHANG C S, WANG C X, GUO R, et al. Investigation of dynamic recrystallization and modeling of microstructure evolution of an Al-Mg-Si aluminum alloy during high-temperature deformation [J]. Journal of Alloys and Compounds, 2019, 773: 59–70. DOI: 10.1016/j.jallcom.2018.09.263.
    [29] 李娜, 李玉龙, 郭伟国. 3种铝合金材料动态性能及其温度相关性对比研究 [J]. 航空学报, 2008, 29(4): 903–908. DOI: 10.3321/j.issn:1000-6893.2008.04.022.

    LI N, LI Y L, GUO W G. Comparison of mechanical properties and their temperature dependencies for three aluminium alloys under dynamic load [J]. Acta Aeronautica et Astronautica Sinica, 2008, 29(4): 903–908. DOI: 10.3321/j.issn:1000-6893.2008.04.022.
    [30] 汪存显, 索涛, 李玉龙, 等. 不同温度和应变速率下超细晶铝的力学行为 [J]. 中国有色金属学报, 2014, 24(5): 1200–1205. DOI: 10.19476/j.ysxb.1004.0609.2014.05.012. DOI: 10.19476/j.ysxb.1004.0609.2014.05.012.

    WANG C X, SUO T, LI Y L, et al. Mechanical behavior of ultra-grained aluminum at different temperatures and strain rates [J]. The Chinese Journal of Nonferrous Metals, 2014, 24(5): 1200–1205. DOI: 10.19476/j.ysxb.1004.0609.2014.05.012.
    [31] LIU Y H, NING Y Q, YANG X M, et al. Effect of temperature and strain rate on the workability of FGH4096 superalloy in hot deformation [J]. Materials and Design, 2016, 95: 669–676. DOI: 10.1016/j.matdes.2016.01.032.
    [32] LIU C M, LI C G, ZHANG Z, et al. Modeling of thermal behavior and microstructure evolution during laser cladding of AlSi10Mg alloys [J]. Optics and Laser Technology, 2020, 123: 105926. DOI: 10.1016/j.optlastec.2019.105926.
    [33] 刘旭红, 黄西成, 陈裕泽, 等. 强动载荷下金属材料塑性变形本构模型评述 [J]. 力学进展, 2007, 37(3): 361–374. DOI: 10.3321/j.issn:1000-0992.2007.03.004.

    LIU X H, HUANG X C, CHEN Y Z, et al. A review on constitutive models for plastic deformation of metal materials under dynamic loading [J]. Advances in Mechanics, 2007, 37(3): 361–374. DOI: 10.3321/j.issn:1000-0992.2007.03.004.
    [34] WAYMEL R F, CHEW H B, LAMBROS J. Loading orientation effects on the strength anisotropy of additively-manufactured Ti-6Al-4V alloys under dynamic compression [J]. Experimental Mechanics, 2019, 59: 829–841. DOI: 10.1007/s11340-019-00506-2.
    [35] YUAN K B, GUO W G, LI P H, et al. Thermomechanical behavior of laser metal deposited Inconel 718 superalloy over a wide range of temperature and strain rate: testing and constitutive modeling [J]. Mechanics of Materials, 2019, 135: 13–25. DOI: 10.1016/j.mechmat.2019.04.024.
    [36] ALKHATIB S E, XU S Q, LU G X, et al. Dynamic constitutive behavior of LPBFed metal alloys [J]. Journal of Materials Research and Technology, 2023. DOI: 10.1016/j.jmrt.2023.05.252.
    [37] STANCZAK M, RUSINEK A, BRONISZEWSKA P, et al. Influence of strain rate and temperature on the mechanical behaviour of additively manufactured AlSi10Mg alloy–experiment and the phenomenological constitutive modelling [J]. Bulletin of the Polish Academy of Sciences. Technical Sciences, 2022, 70(4). DOI: 10.24425/bpasts.2022.141983.
    [38] 周琳. 金属材料新的动态本构模型 [D]. 合肥: 中国科学技术大学, 2019: 20. DOI: 10.27517/d.cnki.gzkju.2019.000016.
    [39] ZHANG F, LIU Z, WANG Y, et al. The modified temperature term on Johnson-Cook constitutive model of AZ31 magnesium alloy with {0002} texture [J]. Journal of Magnesium and Alloys, 2020, 8(1): 172–183. DOI: 10.1016/j.jma.2019.05.013.
    [40] TRIMBLE D, O'DONNELL G E. Flow stress prediction for hot deformation processing of 2024Al-T3 alloy [J]. Transactions of Nonferrous Metals Society of China, 2016, 26(5): 1232–1250. DOI: 10.1016/S1003-6326(16)64194-8.
  • 期刊类型引用(3)

    1. 薛颖杰,陈智刚,杨芮,崔晋,康彦姝,付建平. 椭圆截面弹体侵彻多层混凝土靶的数值仿真. 中北大学学报(自然科学版). 2025(01): 35-44 . 百度学术
    2. 董恒,黄风雷,武海军,邓希旻,李萌,刘龙龙. 异形弹体高速侵彻/穿甲机理研究进展. 兵工学报. 2024(09): 2863-2887 . 百度学术
    3. 戴湘晖,王可慧,周刚,李明,沈子楷,李鹏杰,段建,吴海军,杨慧. 刚性椭圆截面弹体侵彻性能理论研究. 现代应用物理. 2024(06): 132-141 . 百度学术

    其他类型引用(0)

  • 加载中
图(14) / 表(5)
计量
  • 文章访问数:  217
  • HTML全文浏览量:  107
  • PDF下载量:  58
  • 被引次数: 3
出版历程
  • 收稿日期:  2024-05-15
  • 修回日期:  2024-08-15
  • 网络出版日期:  2024-08-16
  • 刊出日期:  2025-03-05

目录

/

返回文章
返回
