柱壳约束对散心冲击波空间分布的影响

张世文 龙建华 贾宏志 刘仓理

引用本文:
Citation:

柱壳约束对散心冲击波空间分布的影响

    作者简介: 张世文(1971-),男,博士,副研究员,zhangswxueshu@163.com;
  • 中图分类号: O381

Influence of cylindrical shell on spatial distribution of pressure during propagation of divergent shockwave

  • CLC number: O381

  • 摘要: 结合实验和数值模拟,研究了散心冲击波在金属柱壳约束下沿有机玻璃内部的空间分布。进行了点起爆柱状炸药驱动飞片加载实验,采用Polyvinylidence Fluoride (PVDF)测试方法对有机玻璃内部的压力进行测试。实验结果显示:在冲击波传播过程中,在特定传播距离处,离中心轴越近,冲击波第一幅值压力越小,这是因为散心冲击驱动飞片成前凸形状,在飞片飞行过程中与有机玻璃碰撞面积越来越大,在远离对称轴部位冲击压力叠加累积效应更强引起的;但在随后的冲击波传播过程中,由于受到柱壳约束影响,离对称轴越近,冲击波幅值越小,这是由散心冲击波在约束柱壳边界反射与冲击波波阵面叠加的结果。通过对炸药网格大变形溢出柱壳翻转进行合理处理,对实验进行了数值模拟。数值模拟结果所得的冲击压力沿径向分布规律计算结果与实验结果定性相符。最后探讨了不同约束程度对这一规律的影响程度,结果表明,后续的冲击波幅值随着约束的增加而急剧增加。
  • 图 1  柱壳内冲击实验装置

    Figure 1.  Experimental setup of shock wave in the cylinder

    图 2  有机玻璃界面PVDF布局

    Figure 2.  PVDF layout in PMMA interface

    图 3  冲击波实验装置实物图

    Figure 3.  Setup of shock wave experiment

    图 4  第一发实验PVDF测试结果

    Figure 4.  Voltage curves measured with PVDF gauge in the first experiment

    图 5  第二发实验PVDF测试结果

    Figure 5.  Voltage and pressure curves measured with PVDF gauge in the second experiment

    图 6  计算模型

    Figure 6.  Model of simulation

    图 7  测试点对应位置压力计算结果

    Figure 7.  Simulated results of measuring points

    图 8  B界面冲击波的因素分析

    Figure 8.  Influences of shock wave on surface B

    图 9  冲击波在柱壳约束下的传播过程计算结果

    Figure 9.  Simulated results of shock wave in PMMA under restriction of cylindrical shell

    图 10  离有机玻璃上表面不同深度冲击波第一幅值-半径分布曲线

    Figure 10.  First amplitudes of shock waves-radius curves at different depths from the upper surface of the PMMA column

    图 11  3种不同约束对B201点冲击压力影响计算结果

    Figure 11.  Pressures curves at point B201 under different restrictions

    表 1  两发PVDF冲击波压力幅值测试结果对比

    Table 1.  Measured data of the two experiments

    编号 距对称轴距离/mm 安装角度/(°) Cs/(mC·cm-2) 峰值压力/GPa
    第1发 第2发 第1发 第2发
    A101 30 0 14.5 13.7 1.60 1.97
    A102 30 120 14.4 13.3 1.74 2.00
    A103 30 240 14.2 14.1 1.84 2.00
    B201 30 60 14.3 14.3 1.18 1.29
    B202 40 180 14.3 13.6 1.22 1.32
    B203 50 300 14.4 13.6 1.35
    下载: 导出CSV

    表 2  JH-2炸药计算参数

    Table 2.  Computational parameters of JH-2

    材料 ρ0/(g·cm-3) C0/(km·s-1) λ Γ G/GPa σy/MPa
    45钢 7.85 4.57 1.49 2.17 82 800
    有机玻璃 1.181 2.26 1.816 0.75 3.2 140
    下载: 导出CSV
  • [1] 程和法, 黄笑梅, 薛国宪, 等.冲击波在泡沫铝中的传播和衰减特性[J].材料科学与工程学报, 2004, 22(1):78-81.
    CHENG Hefa, HUANG Xiaomei, XUE Guoxian, et al. Propagation and attenuation characteristic of shock wave in aluminium foam[J]. Journal of Materials Science & Engineering, 2004, 22(1):78-81.
    [2] 蔡军锋, 易建政, 续新宇, 等.UHMWPE纤维增强聚氨酯泡沫对爆炸冲击波衰减性能的影响[J].高分子材料科学与工程, 2009, 25(4):119-122.
    CAI Junfeng, YI Jianzheng, XU Xinyu, et al. Shock wave attenuation properties of UHMWPE fiber reinforced polyurethane foam plastics[J]. Polymer Materials Science and Engineering, 2009, 25(4):119-122.
    [3] 郑志辉, 胡时胜.爆炸冲击波通过砾石层衰减规律的试验研究[J].工程爆破, 2008, 14(1):1-7.
    ZHENG Zhihui, HU Shisheng. Experimental study on shock wave attenuation caused by gravel layer[J]. Engineering Blasting, 2008, 14(1):1-7.
    [4] 徐荣青, 崔一平, 赵瑞, 等.有机玻璃中冲击波衰减特性的研究[J].激光技术, 2008, 32(3):225-227.
    XU Rongqing, CUI Yiping, ZHAO Rui, et al. Attenuation of laser generated shock waves in plexiglass[J]. Laser Technology, 2008, 32(3):225-227.
    [5] 陈亚红, 白春华, 王仲琦, 等.爆炸平面冲击波在金属颗粒介质中的衰减[J].高压物理学报, 2011, 25(6):481-486. doi: 10.11858/gywlxb.2011.06.001
    CHEN Yahong, BAI Chunhua, WANG Zhongqi, et al. Planar explosion shock wave attenuation in granular meta[J]. Chinese Journal of High Pressure Physic, 2011, 25(6):481-486. doi: 10.11858/gywlxb.2011.06.001
    [6] 姜夕博, 饶国宁, 徐森, 等, 冲击波在有机玻璃中衰减特性的数值模拟与实验研究[J].南极理工大学学报, 2012, 36(6):1059-1064.
    JIANG Xibo, RAO Guoning, XU Sen, et al. Numerical simulation and experimental research on shock wave attenuation properties in PMMA[J]. Journal of Nanjing University of Science and Technology, 2012, 36(6):1059-1064.
    [7] GOEL M D, ALTENHOFERB P, MATSAGAR V A, et al. Interaction of a shock wave with a closed cell aluminum metal foam[J]. Combustion, Explosion, and Shock Waves, 2015, 51(3):373-380. doi: 10.1134/S0010508215030144
    [8] AL-QANANWAH A K, KOPLIK J, ANDREOPOULOS Y. Attenuation of shock waves propagating through nano-structured porous materials[J]. Physics Of Fluids, 2013, 25:076102. doi: 10.1063/1.4811720
    [9] 范春雷, 胡金伟, 陈大年, 等.无氧铜平面冲击波实验的锰铜应力计测试[J].高压物理学报, 2008, 22(1):79-84. doi: 10.11858/gywlxb.2008.01.017
    FAN Chunlei, HU Jinwei, CHEN Danian, et al. Measurements in planar shock wave experiments for OFHC using manganin gauges[J]. Chinese Jounal of High Pressure Physic, 2008, 22(1):79-84. doi: 10.11858/gywlxb.2008.01.017
    [10] 孙承伟, 卫玉章, 周之奎.应用爆轰物理[M].北京:科学出版社, 2000.
    [11] 彭建祥. Johnson-Cook本构模型和Steinberg本构模型的比较研究[D]. 绵阳: 中国工程物理研究院, 2006.
    [12] AUTODYN: AUTODYN matsum_v6. 1_review[Z]. Concord: Century Dynamics Inc, 2010.
    [13] 周风华, 王礼立, 胡时胜.有机玻璃在高应变率下的损伤型非线性粘弹性本构关系及破坏准则[J].爆炸与冲击, 1992, 12(4):333-342.
    ZHOU Fenghua, WANG Lili, HU Shisheng, et al. A damage-modified nonlinear visco-elastic constitutive relation and failure criterion of PMMA at high strain-rates[J]. Explosion and Shock Waves, 1992, 12(4):333-342.
    [14] 管公顺, 王少恒, 成方圆.不同加载应变率下有机玻璃的压缩破坏与力学行为, 航空材料学报, 2012, 32(6):96-101.
    GUAN Gongshun, WANG Shaoheng, CHENG Fangyuan, et al. Compression failure and mechanics behavior of PMMA under different loading strain rates[J]. Journal of Aeronautical Materials, 2012, 32(6):96-101.
    [15] 史飞飞, 索涛, 侯兵, 等.YB-2航空有机玻璃的应变率和温度敏感性及其本构模型[J].爆炸与冲击, 2015, 35(6):769-776. doi: 10.11883/1001-1455(2015)06-0769-08
    SHI Feifei, SUO Tao, HOU Bing, et al. Strain rate and temperature sensitivity and constitutive model of YB-2 of aeronautical acrylic polymer[J]. Explosion and Shock Waves, 2015, 35(6):769-776. doi: 10.11883/1001-1455(2015)06-0769-08
    [16] 张世文, 龙建华, 贾宏志, 等.平面波在有机玻璃中的衰减测试及数值模拟[J].兵工学报, 2016, 37(7):1214-1219.
    ZHANG Shiwen, LONG Jianhua, JIA Hongzhi, et al. Measuring and numerical simulation of attenuation of planar shock wave in PMMA[J]. Acta Armamentarii, 2016, 37(7):1214-1219.
  • [1] 巫绪涛廖礼 . 脆性材料中应力波衰减规律与层裂实验设计的数值模拟. 爆炸与冲击, 2017, 37(4): 705-711. doi: 10.11883/1001-1455(2017)04-0705-07
    [2] 赵继波谭多望李金河曾华龙张远平 . TNT药柱水中爆炸近场压力轴向衰减规律. 爆炸与冲击, 2008, 28(6): 539-543. doi: 10.11883/1001-1455(2008)06-0539-05
    [3] 刘爱文俞言祥付长华吕红山陈鲲赵纪生周正华王伟 . 50t科学爆破振动的衰减特征及地形效应. 爆炸与冲击, 2010, 30(1): 21-26. doi: 10.11883/1001-1455(2010)01-0021-06
    [4] 胡凌郑航冯琦杰周韦叶想平卢磊 . 长期中子辐照Al-Mg-Si合金的压缩力学行为. 爆炸与冲击, 2019, 39(12): 123101-1-123101-10. doi: 10.11883/bzycj-2018-0483
    [5] 马华原龙源谢全民宋歌周游殷勤 . 浅埋高压输气管道爆炸地面振动的原型试验与数值模拟研究. 爆炸与冲击, 2019, 39(10): 102201-1-102201-11. doi: 10.11883/bzycj-2018-0303
    [6] 吴金国林庆华弯港金涌李海元栗保明 . 基于物质点法的轨道炮刨削机理三维数值研究. 爆炸与冲击, 2017, 37(2): 307-314. doi: 10.11883/1001-1455(2017)02-0307-08
    [7] 付峥刘军冯其京王政张树道 . 计算域可变的CEL方法. 爆炸与冲击, 2017, 37(3): 528-535. doi: 10.11883/1001-1455(2017)03-0528-08
    [8] 谈梦婷张先锋葛贤坤刘闯熊玮 . 长杆弹撞击装甲陶瓷界面击溃/侵彻转变速度理论模型. 爆炸与冲击, 2017, 37(6): 1093-1100. doi: 10.11883/1001-1455(2017)06-1093-08
    [9] 张学民周贤舜王立川杨国富冯涵高祥马明正 . 大断面隧道钻爆冲击波的衰减规律. 爆炸与冲击, 2020, 40(2): 025101-1-025101-11. doi: 10.11883/bzycj-2019-0045
    [10] 陈大年俞宇颖尹志华沈雄伟 . 斜冲击界面动力学研究. 爆炸与冲击, 2002, 22(2): 104-110.
    [11] 立人 . 冲击动力学小型研讨会在成都召开. 爆炸与冲击, 1989, 9(1): 84-84.
    [12] 贾虎沈兆武 . 空气隔层对水中冲击波的衰减特性. 爆炸与冲击, 2012, 32(1): 61-66. doi: 10.11883/1001-1455(2012)01-0061-06
    [13] 刘贵兵侯海量朱锡张国栋 . 液滴对爆炸冲击波的衰减作用. 爆炸与冲击, 2017, 37(5): 844-852. doi: 10.11883/1001-1455(2017)05-0844-09
    [14] 周佩杰王坚陶钢周杰 . 泡沫材料对冲击波的衰减特性. 爆炸与冲击, 2015, 35(5): 675-681. doi: 10.11883/1001-1455(2015)05-0675-07
    [15] 巫绪涛胡时胜田杰 . PVDF应力测量技术及在混凝土冲击实验中的应用. 爆炸与冲击, 2007, 27(5): 411-415. doi: 10.11883/1001-1455(2007)05-0411-05
    [16] 胡亚峰刘建青顾文彬金建峰 . PVDF应力测试技术及其在多孔材料爆炸冲击实验中的应用. 爆炸与冲击, 2016, 36(5): 655-662. doi: 10.11883/1001-1455(2016)05-0655-08
    [17] 黄文斌文尚刚谭多望赵峰 . 在球面散心冲击波作用下JB-9014炸药冲击引爆过程实验研究. 爆炸与冲击, 2006, 26(4): 373-376. doi: 10.11883/
    [18] 孙承纬赵峰高文 . 研究爆速直径效应的爆轰冲击波动力学方法. 爆炸与冲击, 1996, 16(3): 193-201.
    [19] 杨科之杨秀敏 . 坑道内化爆冲击波的传播规律. 爆炸与冲击, 2003, 23(1): 37-40.
    [20] 陈思颖黄晨光段祝平 . 几种高性能纤维束的冲击动力学性能实验研究. 爆炸与冲击, 2003, 23(4): 355-359.
  • 加载中
图(11)表(2)
计量
  • 文章访问数:  3725
  • HTML全文浏览量:  914
  • PDF下载量:  192
  • 被引次数: 0
出版历程
  • 收稿日期:  2016-07-20
  • 录用日期:  2016-12-20
  • 刊出日期:  2018-03-25

柱壳约束对散心冲击波空间分布的影响

    作者简介:张世文(1971-),男,博士,副研究员,zhangswxueshu@163.com
  • 中国工程物理研究院流体物理研究所,四川 绵阳 621999

摘要: 结合实验和数值模拟,研究了散心冲击波在金属柱壳约束下沿有机玻璃内部的空间分布。进行了点起爆柱状炸药驱动飞片加载实验,采用Polyvinylidence Fluoride (PVDF)测试方法对有机玻璃内部的压力进行测试。实验结果显示:在冲击波传播过程中,在特定传播距离处,离中心轴越近,冲击波第一幅值压力越小,这是因为散心冲击驱动飞片成前凸形状,在飞片飞行过程中与有机玻璃碰撞面积越来越大,在远离对称轴部位冲击压力叠加累积效应更强引起的;但在随后的冲击波传播过程中,由于受到柱壳约束影响,离对称轴越近,冲击波幅值越小,这是由散心冲击波在约束柱壳边界反射与冲击波波阵面叠加的结果。通过对炸药网格大变形溢出柱壳翻转进行合理处理,对实验进行了数值模拟。数值模拟结果所得的冲击压力沿径向分布规律计算结果与实验结果定性相符。最后探讨了不同约束程度对这一规律的影响程度,结果表明,后续的冲击波幅值随着约束的增加而急剧增加。

English Abstract

  • 冲击波衰减研究是一个相对古老的课题,但因涉及到火工品运输意外殉爆、高速撞击安全防护等问题,冲击波在有机玻璃、泡沫铝等吸能材料中的传播和衰减规律仍然受到工程和学术界关注[1-6]。以前的研究主要集中在改进材料本身属性方面,包括改进微结构。Goel等[7]研究了闭孔泡沫铝对冲击波的衰减或增强规律。Al-Qananwah等[8]研究了具有高表面体积比的纳米结构多孔材料对冲击波的衰减,研究结果表明在靶墙前面放置一层多孔材料使得冲击波幅值下降,靶墙内能量沉积下降30%。这些研究主要关注整体衰减效果,对材料内部的冲击波信息关注相对较少。目前研究中,急需测试冲击波到达物体内部不同位置的时间以及幅值,这些实验结果对于炸药冲击起爆阈值、有机玻璃衰减层厚度设计等可提供直接依据。由于冲击波前沿上升较快,对埋入式传感器厚度尺寸提出了较高要求,以锰铜计为例,它的厚度可能超过0.15 mm[9],埋入材料中会影响界面配合,从而影响到冲击波压力测试,进而影响到继续传播的冲击波状态,故测试元件越薄越好。PVDF计厚度相对较小,只有0.028 mm,加上包覆层后不超过0.08 mm,有利于冲击波测试。

    以前研究一般采用平均化处理来评估材料对冲击波的衰减能力,或者只在轴对称位置布置一个传感器[6],关注冲击波沿轴向的衰减,很少考虑材料内部同一个截面的空间分布形式。然而,在工程实验中,由于冲击加载的复杂性,冲击波在同一截面的空间分布多样,这对于测点布局以及测试结果的解读提出了很高的要求。

    本文中,进行点起爆柱状炸药驱动飞片实验,产生散心冲击波,采用Polyvinylidence Fluoride (PVDF)测试方法对有机玻璃内部的压力进行测量;重点关注柱壳约束对冲击波空间分布的影响,探讨该冲击波在有金属柱壳约束下有机玻璃中的衰减规律,并探讨所得规律的普适性。

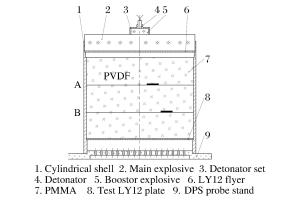

    • 实验装置如图 1所示,采用点起爆主炸药驱动铝飞片,产生散心冲击波对有机玻璃进行加载,在3块有机玻璃之间安装PVDF压力计,分析冲击压力在有机玻璃中的衰减。为考察测试可重复性,在A界面离对称轴30 mm处布置3个PVDF计,为分析冲击波在侧向稀疏波作用下引起的径向压力衰减规律,在B界面安装3个PVDF计,分别离对称轴30、40和50 mm,用于分析冲击压力沿径向的分布和衰减。

      图  1  柱壳内冲击实验装置

      Figure 1.  Experimental setup of shock wave in the cylinder

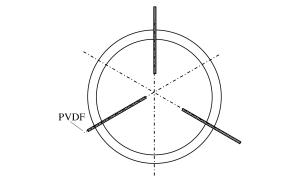

      主炸药为∅200 mm×30 mm的RHT-901炸药,飞片采用LY12铝合金,厚2 mm。柱壳为45钢,壁厚4.5 mm。图 2为有机玻璃界面PVDF布局。有机玻璃密度为1.18 g/cm3,分成3块,上两块高为50 mm,底层有机玻璃分2种情况,第1发实验中(没有测试铝板和速度测试项目)高为50 mm,第3发实验中由48 mm高的有机玻璃和2 mm厚测试铝板替代。PVDF计由柱壳上打孔引出,方孔高2.5 mm,宽25 mm。为防止第1个测试界面A对第2界面B影响,第2个界面PVDF与第一个界面错位60,图 3为柱壳内冲击波实验装置实物图(限于篇幅,速度测试结果另文讨论)。

      图  2  有机玻璃界面PVDF布局

      Figure 2.  PVDF layout in PMMA interface

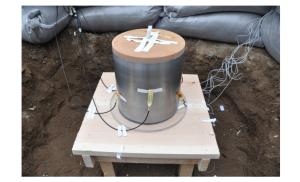

      图  3  冲击波实验装置实物图

      Figure 3.  Setup of shock wave experiment

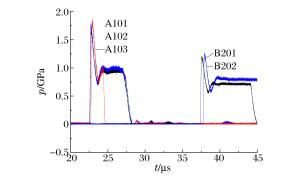

    • 图 4为第1发实验PVDF测试结果,其中:A界面的3个PVDF布局均为距对称轴30 mm以考核其对称性,记为A101、A102和A103;B界面3个PVDF计,与对称距离分别为30、40和50 mm,记为B201、B202和B203,其中B203本次实验未测到信号。从图 4可以看出,A界面3个PVDF计冲击波到达时间测试结果基本重合,说明实验装置的对称性较好,但B201测得的冲击波小于B202。图 5为第2发实验测试结果,其中,图 5(c)为由图 5(b)的PVDF测量结果进行准静态校准换算后的压力时程曲线。A界面3个PVDF计测试结果非常良好,表明目前的安装工艺针对有机玻璃来说基本成熟,B界面3个PVDF计测试结果看似没有规律,但将其根据各自的换算系数Cs换算为压力时,结果与第1发相似,即离对称轴越近的地方冲击压力幅值越低。

      图  4  第一发实验PVDF测试结果

      Figure 4.  Voltage curves measured with PVDF gauge in the first experiment

      图  5  第二发实验PVDF测试结果

      Figure 5.  Voltage and pressure curves measured with PVDF gauge in the second experiment

      表 1为2发实验PVDF压力测试结果比较,由表 1可知,即使开展重复实验,冲击波压力幅值也很难完全一致,可能有2个原因:(1)这两块主炸药储存时间较长,第1块主炸药直径膨胀近0.5 mm,从而使得两者的密度有差异,带来做功能力的差异;(2) PVDF计装配对结果也有一定影响。从目前的重复实验来看,这种差异是可以接受的。另外可以看出,B界面处离对称轴距离越近,冲击压力幅值越低。

      编号 距对称轴距离/mm 安装角度/(°) Cs/(mC·cm-2) 峰值压力/GPa
      第1发 第2发 第1发 第2发
      A101 30 0 14.5 13.7 1.60 1.97
      A102 30 120 14.4 13.3 1.74 2.00
      A103 30 240 14.2 14.1 1.84 2.00
      B201 30 60 14.3 14.3 1.18 1.29
      B202 40 180 14.3 13.6 1.22 1.32
      B203 50 300 14.4 13.6 1.35

      表 1  两发PVDF冲击波压力幅值测试结果对比

      Table 1.  Measured data of the two experiments

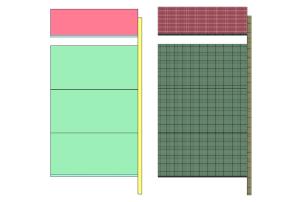

    • 根据实验装置进行建模:忽略传爆药能量,采用轴对称模型。图 6为计算模型,炸药上表面中心点起爆,产生散心冲击波,驱动LY12铝飞片撞击有机玻璃,研究有机玻璃内的冲击波传播过程。整个模型共18 600个单元。

      图  6  计算模型

      Figure 6.  Model of simulation

    • 实验中主炸药为RHT-901炸药,密度为1.684 g/cm3,爆速为7.79 km/s,爆压为27 GPa,多方指数值为2.78,采用JWL状态方程描述:

      $ \begin{array}{l} p{\rm{ }}\left( {E, \bar V} \right) = A\left( {1-\frac{\omega }{{{R_1}\bar V}}} \right){{\rm{e}}^{-{R_1}\bar V}} + \\ \;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;B\left( {1-\frac{\omega }{{{R_2}\bar V}}} \right){{\rm{e}}^{{R_2}\bar V}} + \frac{{\omega E}}{{\bar V}} \end{array} $

      式中:E为比内能;V为比容;参数A=602.08 GPa,B=12.25 GPa,R1=4.554,R2=1.21,ω=0.37[10]

    • 本实验涉及的材料包括有机玻璃、LY12铝合金和45钢,LY12采用J-C本构和Grüneisen状态方程描述[11],45钢采用流体弹塑性模型和Grüneisen状态方程描述。本文中参数取自AUTODYN Version 6.1提供的参数[12],如表 2所示。其中:ρ0为初始密度,C0λ为雨贡纽参数,Γ为Grüneison系数,G为剪切模量,σy为屈服强度。有机玻璃本构关系采用简单的流体弹塑性模型描述。尽管有一些描述有机玻璃本构关系的文献[13-15],但这些本构关系并未配套状态方程,即与状态方程配套的本构关系相对不多,本文计算着重于实验现象解释,因此材料参数的不准确对实验规律的判断影响相对较小。

      材料 ρ0/(g·cm-3) C0/(km·s-1) λ Γ G/GPa σy/MPa
      45钢 7.85 4.57 1.49 2.17 82 800
      有机玻璃 1.181 2.26 1.816 0.75 3.2 140

      表 2  JH-2炸药计算参数

      Table 2.  Computational parameters of JH-2

      需要强调的是,45钢采用流体弹塑性模型时,考虑到柱壳破裂问题,设置失效应变为0.4,一方面如果柱壳没有失效应变,既与实验现象不符,又会影响到炸药网格的极度扭曲而造成计算终止,另一方面,如果失效应变取值较小,柱壳删除过早,将会弱化柱壳约束对冲击波作用,从而影响研究结果。从计算结果可以看出,当失效应变取值0.4时,冲击波波头已经离开被删单元较远距离,即对于本研究关心的冲击波第一幅值,单元的删除不会对其产生影响。

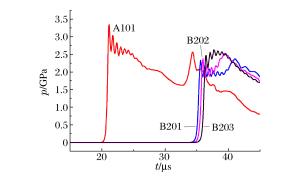

      图 7给出了实验测点对应位置的冲击波压力计算结果,计算结果未加上雷管和传爆药作用时间(约2 μs)。计算结果定性验证了实验结果趋势的合理性。从图 4~5图 7可以看出,第1、2发实验A101到B201冲击波传播时间分别为14.70和14.76 μs,计算结果为14.7 μs,说明有机玻璃的状态方程参数中C0λ基本适合冲击波传播速度估算。

      图  7  测试点对应位置压力计算结果

      Figure 7.  Simulated results of measuring points

      图 8为冲击波在B界面任意一点P演化示意图,P的压力来自于飞片在不同时刻撞击有机玻璃上表面产生的冲击波的综合叠加效应,从最初的O点碰撞产生的冲击波沿OP传播到P点,到滑移的C点碰撞产生的冲击波沿CP传播到P点。从图 8可以看出,尽管C点撞击到有机玻璃相对较晚,但CP的距离比OP要小,因此有可能追上OP传来的冲击波,从而对冲击波第一幅值产生影响。另一方面,尽管单独的O点撞击产生的冲击波由于几何弥散效应在B界面将会造成离对称轴越远幅值越低的现象,但是随着前凸飞片碰撞有机玻璃,对P点冲击波压力有贡献的飞片碰撞面积越来越大,同样可造成离对称轴越远,冲击波第一幅值越大的实验现象。

      图  8  B界面冲击波的因素分析

      Figure 8.  Influences of shock wave on surface B

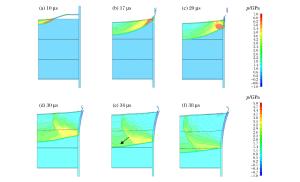

      从实验结果来看,P点的冲击压力在第一波冲击波传到后迅速衰减,然后再增加,同样出现离对称轴越近,冲击波幅值越低的实验结果,数值模拟也证实有这个现象。图 9为炸药起爆不同时刻冲击波传播过程计算结果。从图中可以看出,冲击波波阵面快于柱壳网格删除,即柱壳网格删除不会影响到柱壳约束对冲击波的影响研究。当冲击波在柱壳约束反射后,与冲击波波头相互作用,使得在B界面的冲击波离对称轴越远幅值越大的现象。

      图  9  冲击波在柱壳约束下的传播过程计算结果

      Figure 9.  Simulated results of shock wave in PMMA under restriction of cylindrical shell

      根据图 8图 9,有机玻璃内冲击波第一幅值为:

      $ p = \smallint _{_0}^{^l}{p_1}\left( t \right){\rm{d}}l + {p_2}\left( t \right) $

      式中:p1(t)为OC段飞片撞击对冲击压力贡献,p2(t)为柱壳反射对冲击波第一幅值贡献,lOC的长度。对于同一个截面,离对称轴越远,OC有效段越大。图 10为有机玻璃内离撞击面(有机玻璃上表面)不同深度(5,10,…,125 mm)冲击波第一幅值-半径分布图,其中右图为左图剧局部放大。从图中可以看出,有机玻璃内可分为3个区域:Ⅰ区为混乱区,在这个区域内,冲击波第一幅值随半径关系不明显,一方面是由于散心冲击波本身衰减,另一方面由于有效撞击面积的综合叠加,这两个因素相互影响程度相当;Ⅱ为反常区,在这个区域内冲击波第一幅值随半径的增加而减小,此时有效撞击面积叠加效应起主要作用;Ⅲ为反射波影响区,在这个区域内,冲击波第一幅值与半径关系为迅速增加而又逐渐减小。其中Ⅰ、Ⅱ区的划分不是很明确,但可以肯定的是,在有机玻璃内部,存在一个冲击波第一幅值随半径的增加而增加的区域。

      图  10  离有机玻璃上表面不同深度冲击波第一幅值-半径分布曲线

      Figure 10.  First amplitudes of shock waves-radius curves at different depths from the upper surface of the PMMA column

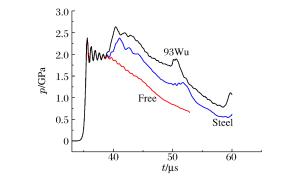

      图 11给出了没有柱壳约束、45钢(7.85 g/cm3)柱壳约束和93钨(17.35 g/cm3)柱壳约束3种情况对界面B离对称轴30 mm位置点(B201)的冲击压力影响计算结果,可以看出,该点第一幅值不受柱壳约束影响,当柱壳约束增强时,对冲击波后期压力影响较大,约束越强,从柱壳边界反射的冲击波强度越大,与冲击波波头相互作用后幅值增加较快。93钨约束时,其幅值甚至高过第一冲击幅值10%,这种复杂的冲击波历史会不会影响到PVDF以及锰铜计的测试结果,需要进一步探讨。

      图  11  3种不同约束对B201点冲击压力影响计算结果

      Figure 11.  Pressures curves at point B201 under different restrictions

    • 冲击波压力测量受到诸多因素影响,出现“测不出、测不准”或者重复性差的现象,加大了理论分析和数值模拟校核难度。以前基于实验为主导的经验认为,只有实验结果是比较可靠的,然而有些实验结果的处理方法又依赖于理论推导和假设,使得理论和实验的界限越来越模糊。

      在测试原理方面,目前大多数冲击压力测量结果是通过压电转换信号间接得到,这种实验结果对测试机理要求较高,比如:PVDF计测试面是否需要平行于冲击波波阵面,PVDF计产生电压的有效面积是否等于激活面积(active area),压电效应的电荷积累和释放特征时间,静态标定与瞬态冲击标定的关系等。在安装工艺方面,作为相对较好的接触式测试方法,PVDF计测量材料内部的冲击压力对装配工艺要求较高,文献[16]详细对其安装工艺进行了介绍。在一发重复实验中发现,如果只在PVDF计被测面积及其引线涂抹薄薄的一层硅橡胶,而其余部分没有均匀涂抹硅橡胶,同一位置所测最大冲击压力下降高达70%,这一小小的细节足可以干扰对冲击波传播规律的研究。

      在数值模拟方面,计算与实验结果差异的原因可能有以下几点。(1)炸药材料参数:主炸药的JWL状态方程参数的适用性,存放多年的炸药参数变化多大没有精细标定。(2)有机玻璃的状态方程参数和本构关系:由计算可知,有机玻璃中冲击压力从近20 GPa衰减到几百兆帕,同一组状态方程参数能否在如此宽的范围内适用值得探讨,而本构关系的选取直接影响到冲击波幅值衰减,材料的黏性、温升等因素同样会影响计算结果,通过人工黏性代替有机玻璃黏性发现冲击波幅值下降30%或更多。(3)建模问题:由于数值模拟无法做到精细的物理建模,特别是根据实际的安装情况建模,比如空气间隙和涂抹PVDF硅胶的建模以及空气和硅胶的材料参数等,这些都会影响计算结果。

      实验和数值模拟2方面的不确定性因素会影响对规律性认识的判断。本文中通过数值模拟初步解释这一实验现象——离对称轴越近,冲击波幅值越小,基本可以确定这是一种规律而非实验偶然。当然,在实验设计中,飞片与有机玻璃之间的间隙是影响这一实验结果的重要因素,研究间隙大小与这一规律的关系是以后工程设计可以考虑的课题。通过对计算结果分析发现,在有机玻璃中离上表面较近的地方和远离上表面的部位,没有这种现象出现。这种现象只是在特定区域出现。通过对看似“反常”规律的解释,有助于消除不必要的疑虑,增强对实验和数值模拟结果合理性的信心。

    • 开展了点起爆驱动主炸药驱动飞片撞击有机玻璃实验以及对应的数值模拟研究,通过实验和计算结果对比分析,获得了以下结论:

      (1) 获得了在特定范围内离对称轴越近冲击波第一幅值越低的实验结果,原因在于散心冲击造成飞片前凸,随着飞片撞击面积的增加,在有机玻璃内特定范围内冲击波叠加效应越发明显;

      (2) 冲击波压力历史对柱壳约束比较敏感,约束越强,从约束边界传来的反射波越强,可能造成后续冲击波幅值超过第一幅值10%。
