基于气炮实验的PTFE/Al复合材料冲击反应阈值

    作者简介:葛超(1990—),男,博士研究生
    通讯作者: 董永香, dongyongx@bit.edu.cn
  • 北京理工大学爆炸科学与技术国家重点实验室,北京 100081
基金项目:  国家自然科学基金项目 11472053教育部博士点博导类基金项目 20121101110012国家自然科学基金项目 11202028

摘要: 基于16 mm口径气炮撞击实验,对铝颗粒增强的聚四氟乙烯(polytetrafluoroethylene)/Al(PTFE/Al)冲击反应复合材料的冲击反应阈值开展了研究。为研究不同撞击加载条件下应变率和碰撞应力对PTFE/Al冲击诱发反应的影响,实验中采用铝、钢和低密度聚乙烯(low density polyethylene, LDPE)这3种不同材料的靶板及不同长度的试样,进行不同加载条件下的测试分析。实验结果显示,PTFE/Al材料的冲击诱发同时受到碰撞压力和加载应变率的影响。同时,通过对试样撞靶过程进行数值模拟,并与实验和理论结果进行对比。基于实验数据,拟合出PTFE/Al材料冲击反应的的预测曲线。

English Abstract

  • 冲击反应复合材料(impact initiated composite materials),是一类新型的含能材料,表现出在高速碰撞或者高应变率加载的条件下,快速而剧烈地释放大量化学能的特征。同时因为这类材料足够钝感,并具有较好的力学特性,使得这类材料用于战斗部破片或者爆炸成型弹丸等军事用途时,相较于传统材料,能对目标造成动能和化学能的双重毁伤,因而近年获得了广泛关注。其中,铝颗粒增强的聚四氟乙烯(polytetrafluoroethylene)/Al(PTFE/Al)是一种典型的冲击反应复合材料,属于活性金属颗粒增强的聚合物类冲击反应复合材料。针对这种材料,国内外学者进行了广泛而深入的研究。Joshi[1]就以专利的形式提出了一种PTFE/Al的压制/烧结工艺流程,后被广泛应用。基于该专利提出的典型制备工艺,阳世清等[2]对其进行了改良。赵鹏铎等[3]、徐松林等[4]对该材料在10-3~103 s-1应变率范围内的静态及动态压缩力学行为及Al含量和粒度对其力学性能的影响进行了研究,发现了该材料的应变硬化及应变率强化特性,并在测试应变率范围内拟合出了该材料的本构方程。在冲击诱发及能量释放方面,王海福等[5],Mock等[6]也从冲击诱发临界条件和准则,释能与撞击速度关系和Al颗粒增强相特征尺寸的影响方面展开了深入研究。乌布力艾散·麦麦提图尔荪等[7]则从微细观角度,采用有限元方法,对Al颗粒粒径及分布特征对其力学性能的影响进行了系统研究。而帅俊峰等[8]、谢长友等[9]则从应用角度,对Al/PTFE含能破片对钢靶的侵彻和柴油油箱的毁伤进行了实验研究,显示了该材料在高效毁伤方面独特的优越性。

    尽管目前对该材料的研究已取得了长足的进展,但是这类材料的冲击反应诱发机理及反应的临界条件及预测判定仍是研究的重点,有待更深入的研究。Ames[10]、Lee等[11]将该材料的反应归因于加载过程中的大变形、剪切带以及碎化,虽然加载过程中材料内部会出现局部高温,但是不足以诱发反应。Hunt等[12]认为在加载过程中产生的高应变率和应力会将机械能转化成热能,以诱发材料发生反应。Zhang等[13]、Mock等[14]提出碰撞速度或者碰撞压力作为该材料冲击反应诱发的判据。

    基于分离式霍普金森杆实验研究PTFE/Al材料的动态力学性能,发现该材料在某些情况下发生反应,尤其是当加载应力及应变率同时高于某个临界值时极易诱发反应。因此有理由认为这类材料的冲击反应是受加载应力和加载应变率同时影响的,仅以碰撞速度或者碰撞应力并不足以预测该材料的冲击反应。本文中针对PTFE/Al材料,采用16 mm口径气炮发射装置进行撞击实验。采用3种材料的靶板和3种长度的材料试样,对PTFE/Al材料的冲击反应临界阈值及机理进行研究,以期为其他含能材料冲击反应临界条件及阈值的研究提供参考。

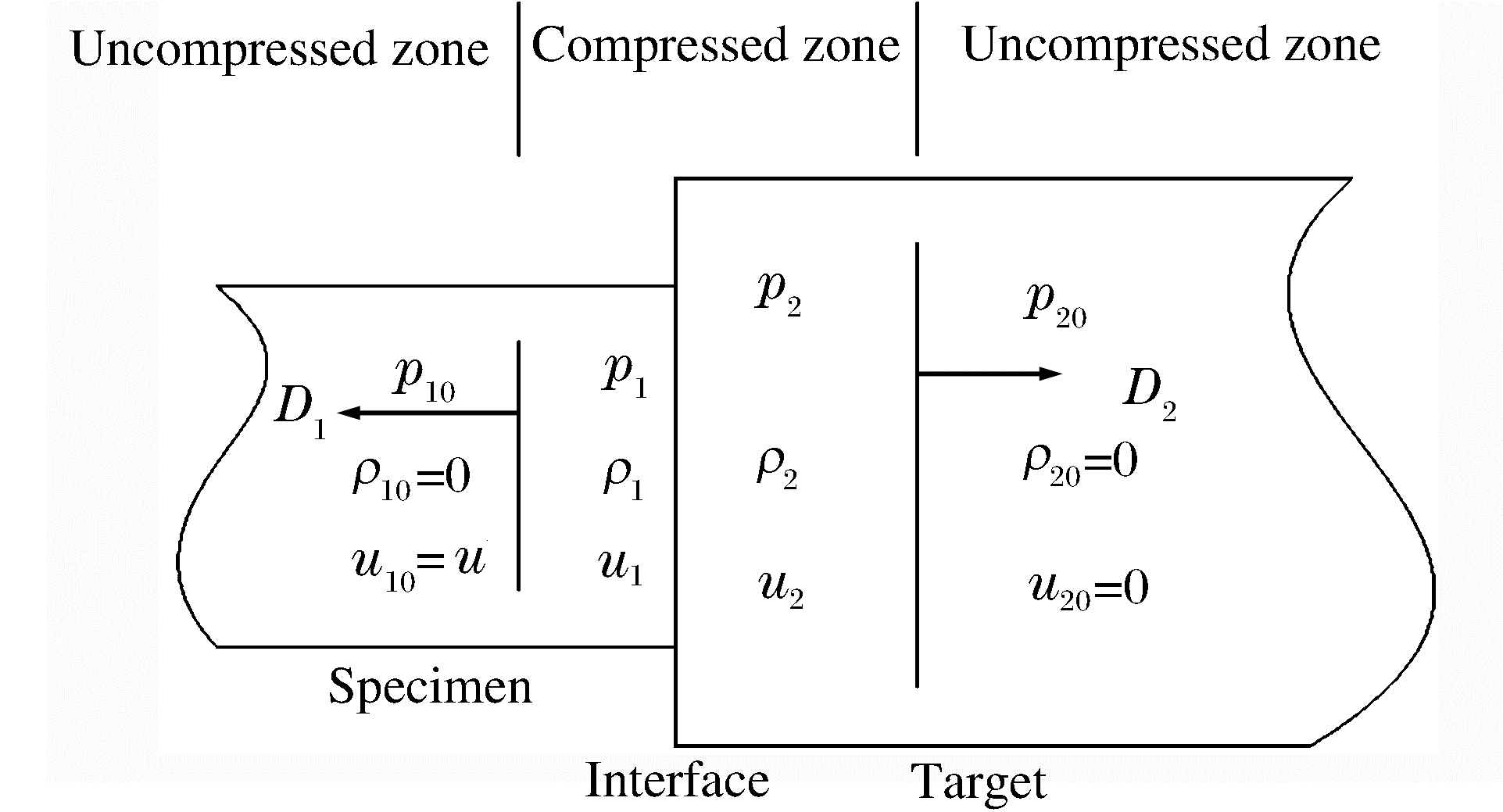

    • 试样撞击不同材料靶板的过程,基于Meyers[15]的碰撞理论进行分析。根据材料的Hugoniot关系来计算材料的冲击状态。试样材料撞击静止靶板的过程如图 1所示。

      图  1  试样碰撞靶板示意图

      Figure 1.  Schematic of specimen impacting target

      不同于Meyers[15]的碰撞分析过程,在该分析中,取消对于碰撞过程中试样和靶板材料不可压的假设,将考虑试样材料和靶板材料在碰撞过程中的密度变化,以得到更准确的计算结果。

      初始状态下,靶板静止,试样以速度u向靶板方向运动。试样和靶板中的压力、密度和粒子速度分别为p10ρ10u10p20ρ20u20。在试样撞击靶板后的瞬间,会在试样和靶板的碰撞界面处产生2道压缩波,分别传入试样(向后,波速D1)和靶板(向前,波速D2)。此时,试样和靶板的压缩区的压力、密度和粒子速度则分别变成p1ρ1u1p2ρ2u2。未被压缩的试样部分,将仍以初始速度u向靶板方向运动,同时未被压缩的靶板部分将仍然保持静止。根据质量和动量守恒原理, 对于试样:

      $ {\rho _{10}}\left( { - {D_1} - u} \right) = {\rho _1}\left( { - {D_1} - {u_1}} \right) $

      $ {p_1} = {\rho _{10}}\left( {{D_1} + u} \right)\left( {u - {u_1}} \right) $

      对于靶板:

      $ {\rho _{20}}{D_2} = {\rho _2}\left( {{D_2} - {u_2}} \right) $

      $ {p_2} - {p_{20}} = {\rho _{20}}{D_2}{u_2} $

      联立式(1)和式(3),可以得到:

      $ {D_1} = \frac{{{\xi _1}u - {u_1}}}{{1 - {\xi _1}}} $

      $ {D_2} = \frac{{{u_2}}}{{1 - {\xi _2}}} $

      式中: $ {{\mathit{\xi }}_{\rm{1}}}\rm{=}\frac{{{\mathit{\rho }}_{\rm{10}}}}{{{\mathit{\rho }}_{\rm{1}}}}\rm{, }\ {{\mathit{\xi }}_{2}}\rm{=}\frac{{{\mathit{\rho }}_{\rm{20}}}}{{{\mathit{\rho }}_{2}}}$分别代表试样材料和靶板材料压缩前后的密度比。将ξ1ξ2代入式(2)和(4),可以得到:

      $ {p_1} = \frac{{{\rho _{10}}{{\left( {u - {u_1}} \right)}^2}}}{{1 - {\xi _1}}} $

      $ {p_2} = \frac{{{\rho _{20}}u_2^2}}{{1 - {\xi _2}}} $

      根据在界面处,速度和应力连续的关系,可得:p1=p2u1=u2。将式(7)~(8)代入上述关系式,可以得到:

      $ {u_1} = {u_2} = \frac{u}{{1 + \sqrt {\frac{{{\rho _{20}}\left( {1 - {\xi _1}} \right)}}{{{\rho _{10}}\left( {1 - {\xi _2}} \right)}}} }} $

      将式(9)代入式(7)或式(8),则可得到计算碰撞压力的表达式:

      $ {p_1} = {p_2} = \frac{{\frac{{{\rho _{20}}{u^2}}}{{1 - {\xi _2}}}}}{{{{\left( {1 + \sqrt {\frac{{{\rho _{20}}\left( {1 - {\xi _1}} \right)}}{{{\rho _{10}}\left( {1 - {\xi _2}} \right)}}} } \right)}^2}}} $

      式(9)~(10)中,有4个未知参量:p1u1ξ1ξ2(或p2u2ξ1ξ2)。要计算碰撞压力,则要保证上述方程封闭。因此还需补充试样和靶板材料的状态方程。

      试样材料的状态方程为:

      $ \begin{array}{l} {D_1} = {C_1} + {S_1}{u_1}\\ {p_1} = \frac{{{\rho _{10}}{C_1}\left( {1 - {\xi _1}} \right)}}{{{{\left( {{S_1} - 1} \right)}^2}{{\left( {\frac{{{S_1}}}{{{S_1} - 1}}{\xi _1} - 1} \right)}^2}}} \end{array} $

      靶板材料的状态方程为:

      $ \begin{array}{l} {D_2} = {C_2} + {S_2}{u_2}\\ {p_2} = \frac{{{\rho _{20}}{C_2}\left( {1 - {\xi _2}} \right)}}{{{{\left( {{S_2} - 1} \right)}^2}{{\left( {\frac{{{S_2}}}{{{S_2} - 1}}{\xi _2} - 1} \right)}^2}}} \end{array} $

      式中:S1S2为经验系数,C1C2为试样和靶板材料内在压力为零的情况下的声速。

      联立式(9)~(12),p2u2ξ1ξ2可以通过逐次逼近和迭代的方法来求解。将u2ξ2代入式(6),可求得靶板中冲击波的速度D2。将u2ξ1代入式(5),可求得试样中冲击波的速度。

      当假设试样和靶板材料均为不可压的时候,ξ1=1,ξ2=1,上述计算冲击过程各参量的方程可退化成和Meyers[15]提出的相同的形式。

      试样碰撞时的应变率通过对撞击近区的测试或数值模拟获得,当试样厚度较小时,可由下式计算:

      $ \dot \varepsilon = \frac{u}{L} $

      式中:L为试样的长度。

      根据上述分析,想改变试样碰撞靶板产生的压力和试样材料的应变率,除了改变试样材料撞击靶板的速度,还可以通过改变靶板的材料和试样的长度来调整。在实验中,也将采用3种材料的靶板和4种长度的试样来达到控制及改变碰撞压力和加载应变率的目的,材料的相关参数可参见文献[15-16]。

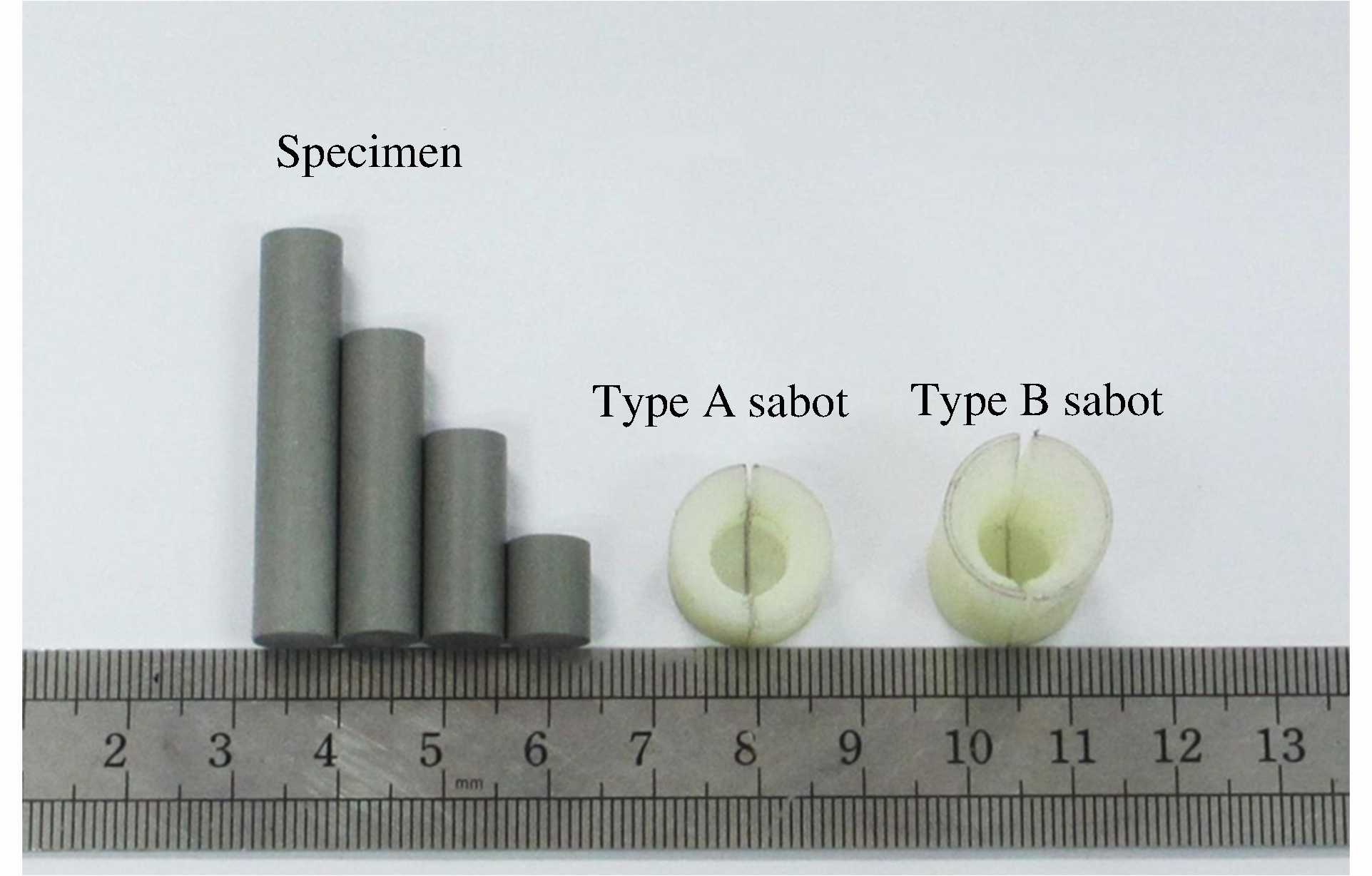

    • 试样通过对PTFE粉和铝粉混合压制/烧结而成,PTFE粉和铝Al粉的质量分数分别为73.5%和26.5%。铝粉和PTFE粉经历了混合、预压成型、烧结的过程。最终采用车削的方式从该材料方块上,车出直径为8 mm,长度分别为40、30、20和10 mm的试样若干。4种长度的试样如图 2所示。

      图  2  试样和2种类型的弹托

      Figure 2.  Samples and two types of sabot

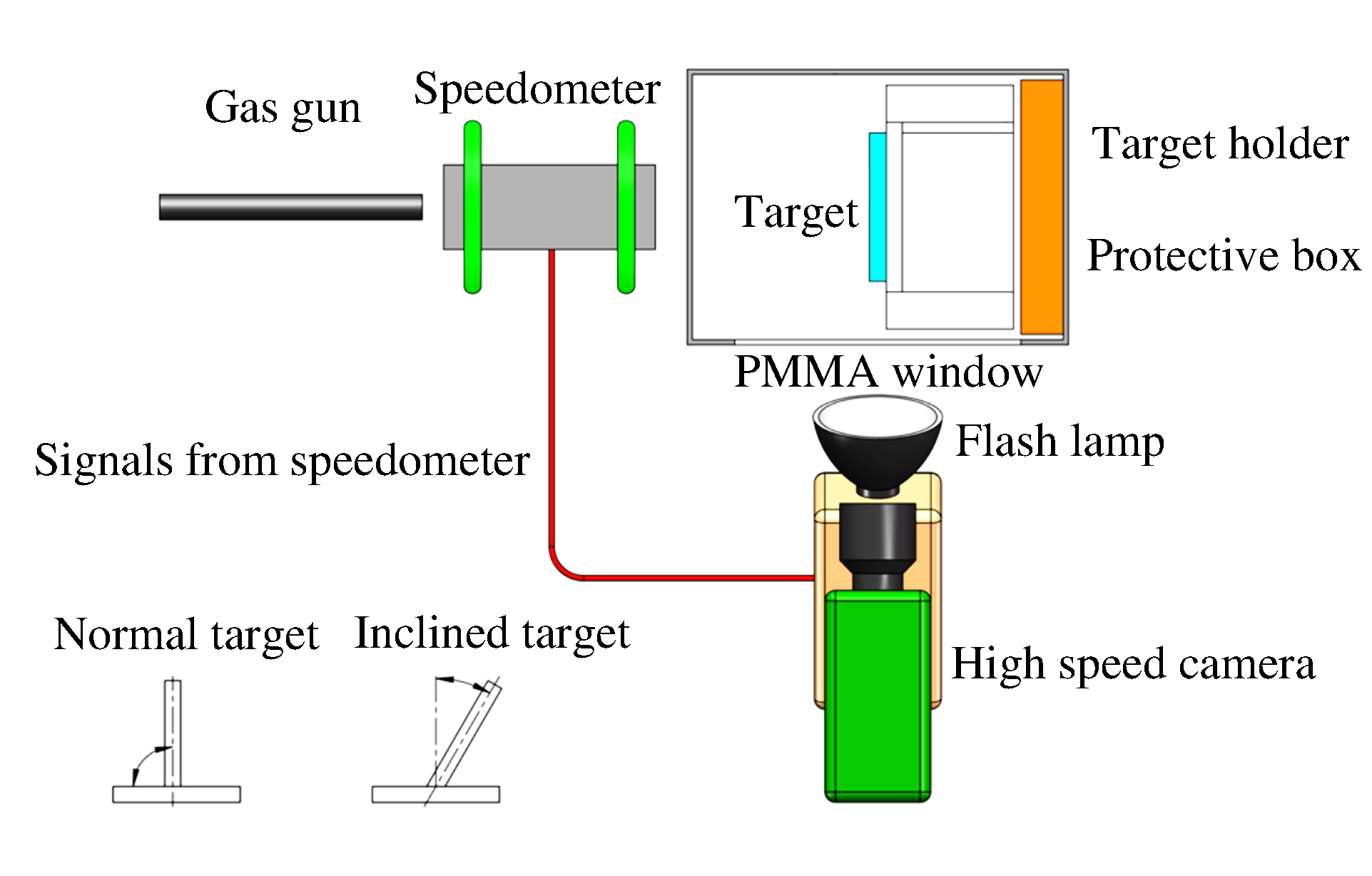

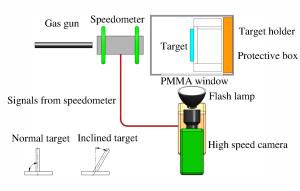

    • PTFE/Al材料撞击实验的基本实验布局如图 3所示。实验通过16 mm口径的气炮来完成。因为试样的直径都是8 mm,小于气炮的内径,设计了A、B这2种不同的尼龙分离式弹托,如图 2所示。2种弹托都是两瓣式设计,在弹托面向靶板的一端包含1个迎风面,这样就保证了弹托在出枪口后、撞击靶板前能够与试样分离。

      图  3  实验装置示意图

      Figure 3.  Schematic of experiment

      试样的实际飞行速度通过测速仪来测量。设计与水平面垂直的靶架,用来测试材料在正冲击情况下的冲击诱发反应情况。高速摄影仪拍摄的同时,采用高亮度闪光灯以保证拍摄画面有足够的亮度。闪光灯通过测速仪触发。测试中,曝光时间设为3 μs,拍摄频率为60 017 s-1

      实验中采用3种材料靶板:2024铝,45钢和低密度聚乙烯(low density polyethylene, LDPE)。靶板尺寸为140 mm×140 mm。铝靶和钢靶厚度均为15 mm,LDPE靶板厚度为10 mm。如理论部分所讨论,当需要试样在相同的加载应变率下承受不同的加载应力时,可以针对同一长度的试样,在加载速度相同的时候,通过更换2024铝、45钢和LDPE这3种靶板靶板材料来实现。类似地,当需要试样在相同的加载应力条件下,受到不同的加载应变率,可以在保持靶板材料和加载速度不变的条件下,通过改变试样的长度来完成。依此方法能够很好地将碰撞过程中应力和应变率影响进行解耦,分开讨论。

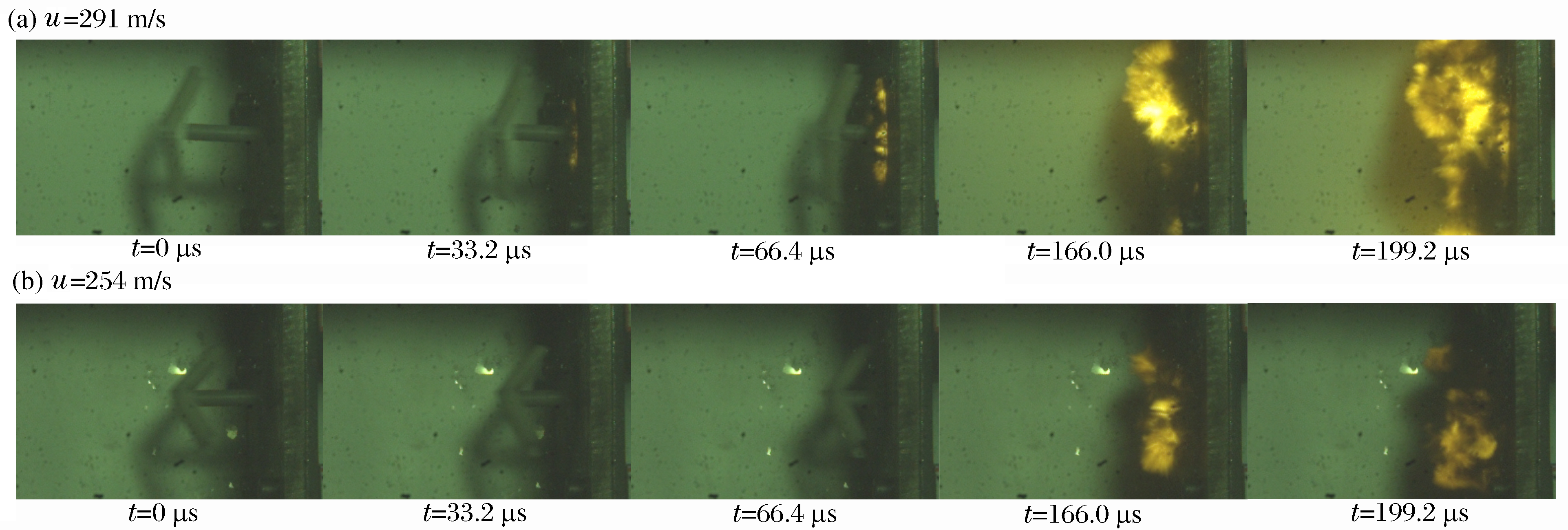

    • 图 4所示为2组∅8 mm×40 mm试样撞击钢靶的高速摄影图像。图 4(a)图 4(b)所示分别为试样以291和254 m/s的速度撞击靶板。

      图  4  试样正撞击钢靶的高速摄影结果

      Figure 4.  High-speed video sequences of samples normally impacting steel targets

      图 4所示为试样撞靶并且发生反应的情况。试样材料经历了从脆性破碎到冲击诱发的过程。该过程包含试样与靶板的碰撞、试样的破碎飞散、诱发、后续的破碎飞散及最终的剧烈反应。该过程与Lee等[11]描述的过程类似。在着靶的瞬间,试样首先因碰撞的作用而破碎,而并非一着靶碰撞材料就发生反应。在着靶之后的一段时间,如图 4(a)中所示为16.6~33.2 μs之间,试样才会被诱发而发生反应。未发生反应的剩余材料则会继续以一定的速度向靶板的方向运动并撞击靶板,产生的试样破片则会参与到并支持已经在进行中的反应,使反应更剧烈,如图 4(a)中在t=66.4 μs时的图像所示。图 4(a)中在t=166 μs和t=199.2 μs时的图像则是随后飞过来的弹托撞击到试样碎片后,使反应变得更剧烈。图 4(b)中试样以较低速度撞靶,试样同样经历了碰撞、破碎的过程,未破碎飞散的试样继续以剩余速度向靶板运动,但是并未发生诱发反应。这说明该试样处于被诱发反应的阈值之下。

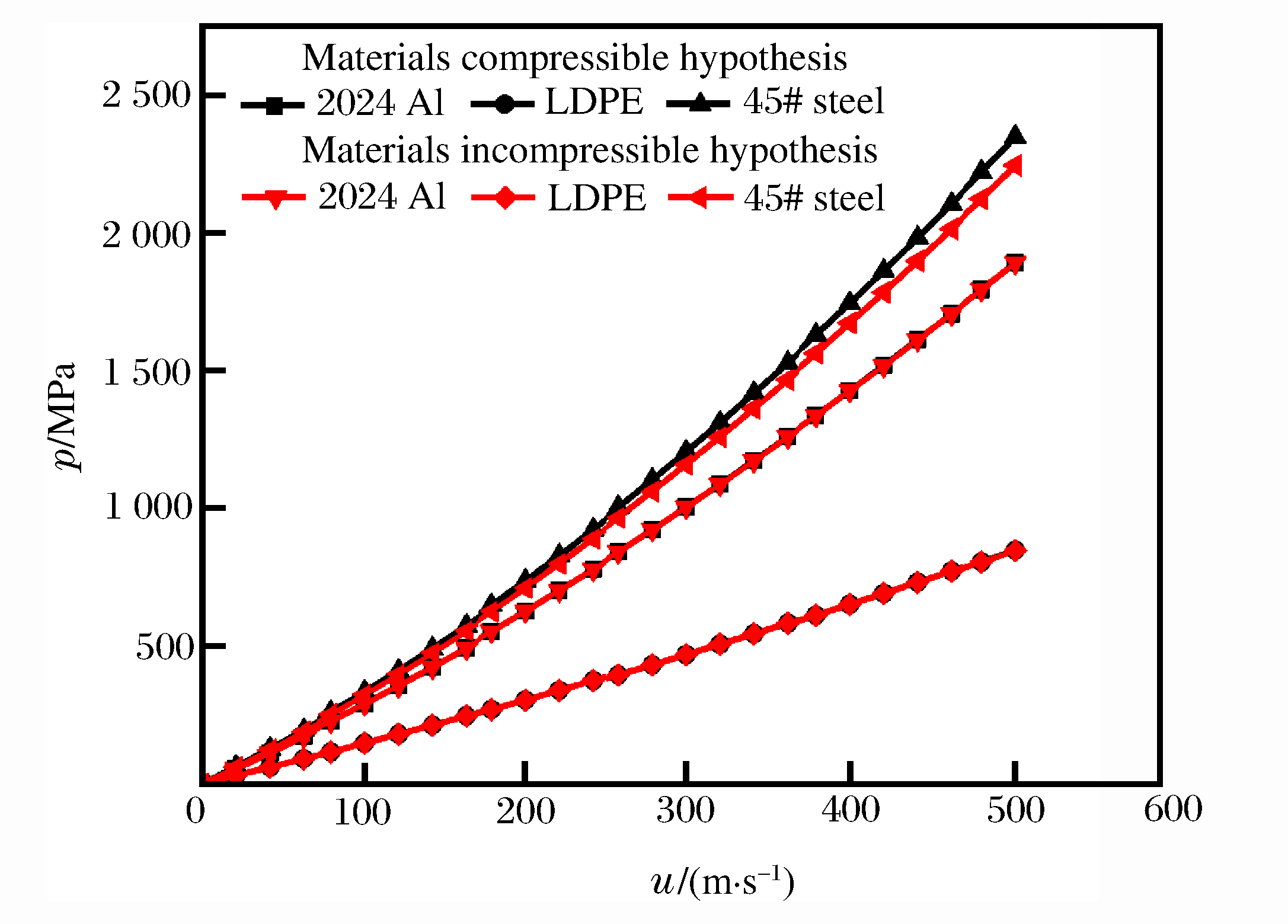

    • 图 5所示为在分别假设材料可压和不可压情况下,PTFE/Al材料碰撞不同材料靶板时碰撞速度和碰撞压力之间的关系。通过对比可知,在2种假设下,对于45钢靶,2种假设条件下,计算得到的碰撞压力之间的差异会随着碰撞速度的增加而增加。通过对比说明,将材料假设为不可压时,计算得到的碰撞压力偏小也说明在可压的假设下,才能计算得到准确的碰撞压力。

      图  5  试样撞击不同材料靶板时撞击速度与碰撞压力关系

      Figure 5.  Relation between impact velocities and impact pressures during samples impacting different targets

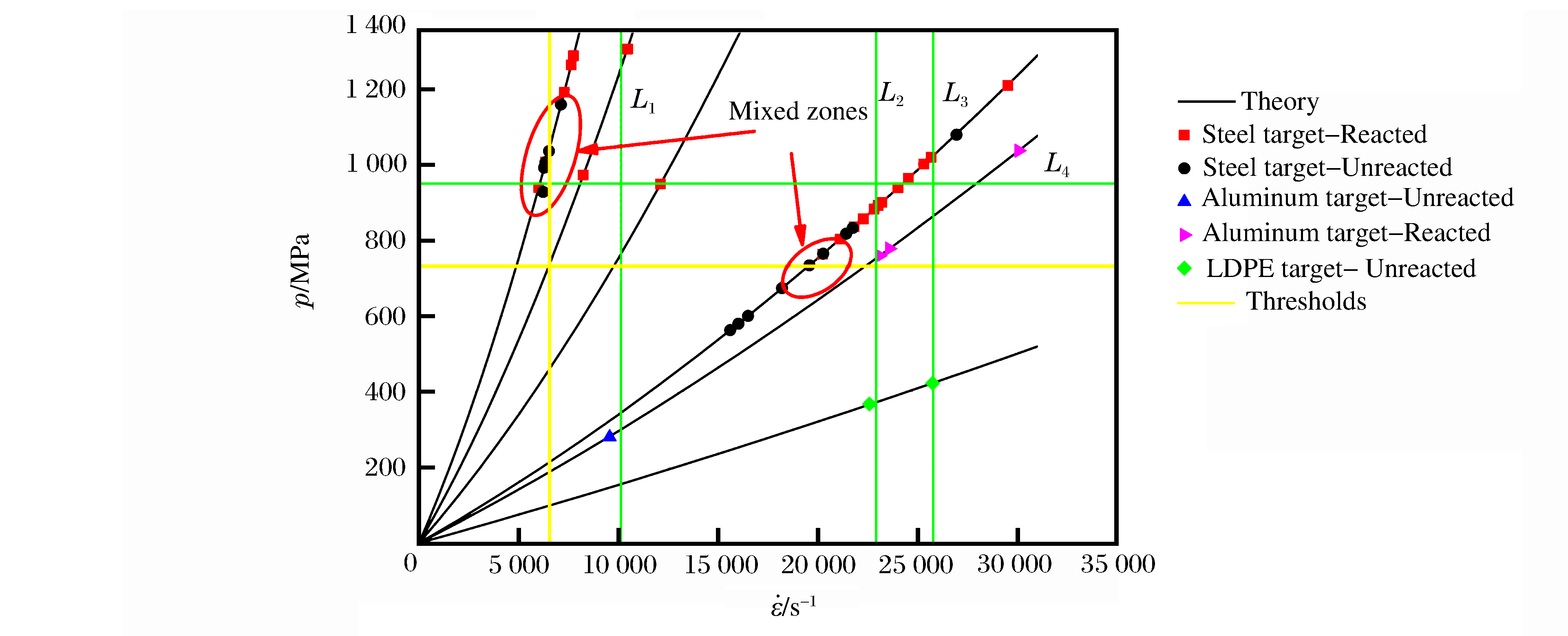

      根据实验中每组试样的碰撞速度及长度,采用前文中理论计算出的试样撞击压力和加载应变率,得到不同长度的试样以不同速度撞击3种材料的靶板的实验结果,如图 6所示。需要强调的是,试样的加载应变率根据式(13)计算,计算得到的是试样材料在初始碰撞时刻的平均应变率。这种计算方法对于长度较短的试样适用,但是,对于较长的试样,用来预测材料碰撞反应的临界应变率则存在一定误差。而这种平均化的处理方法是由于试样碰撞瞬间的应变率很难通过实验获得。在图 6中,沿着直线L1~L3的数据点体现了在加载应变率保持恒定的情况下,碰撞压力对冲击反应的影响。沿着直线L3,也有类似的情况出现。沿着直线L4的数据点对比了碰撞压力保持不变,而加载应变率通过改变试样长度来改变的情况。因此,可以看出只用碰撞速度或者碰撞压力是不足以预测PTFE/Al的反应的。同时在图 6中,还可以看到2个由反应的和不反应的数据点组成的混合区。在这2个混合区中,反应是概率出现的。在反应区之上和反应区之下,则全部为反应的和不反应的数据点。因此,混合区的出现预示着临界应力和应变率的出现。理论上,在图 6中的每条曲线上都应该出现混合区,但是在本文中,由于实验数据点数量的限制,只能观察到2个混合区。

      图  6  试样撞击不同靶板时碰撞压力和加载应变率关系

      Figure 6.  Relation between impact pressure and loading strain rate during samples' impacting different targets

      穿过2个混合区的中心,可以得到图 6中所示的代表反应的临界应力和应变率的直线。临界应力值σT=735 MPa,临界应变率值$ {\mathit{\dot{\varepsilon }}}$=6 500 s-1。只有在碰撞的应力大于735 MPa同时加载应变率大于6 500 s-1时,在正冲击条件下,PTFE/Al材料才可能被冲击诱发,但这仅为冲击反应的必要条件。

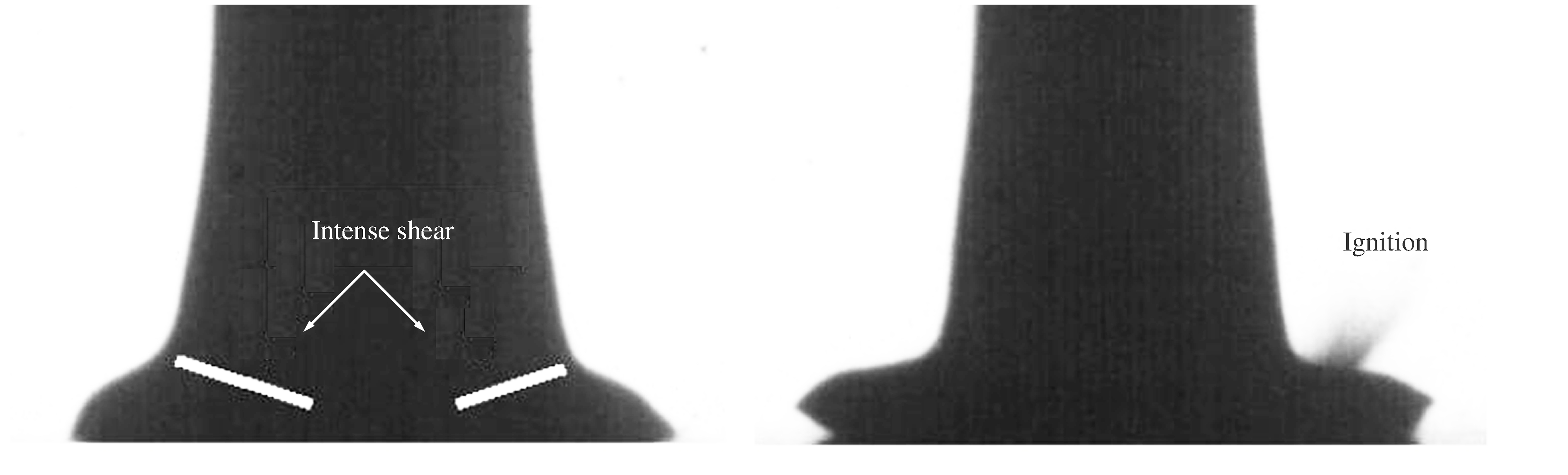

    • 图 7所示为PTFE/Al材料Taylor碰撞实验的高速摄影图像[17],从该图可以观察到在接近接触面的位置与试样纵轴约成45°的剪切作用聚集的区域。图 8所示为PTFE/Al材料的Taylor碰撞数值模拟结果,也可观察到类似的剪切应力集中分布于接近接触面并与纵轴呈近似45°角的情况。同时从图 7中还能观察到反应初始出现的位置接近剪切作用集中分布的位置。以上所有现象都说明了PTFE/Al材料剪切作用诱发的机理。在试样与靶板碰撞的初始阶段,试样开始发生破碎,尽管这对于材料的冲击诱发很重要,但是并不足以导致材料发生反应。于是另外一部分关键的能量,来自于剪切作用引起材料失效破坏而释放的能量。材料破碎及剪切作用的强度由碰撞作用的激烈程度决定。而破碎及剪切作用的产生及输入能量的速率则由加载速率决定。尽管在碰撞过程中在材料内部会产生局部温升,但是这并不足以导致材料发生反应。综上所述,PTFE/Al的冲击诱发反应是由碰撞过程中材料剪切和破碎导致的高速率能量释放引起的。

      图  7  PTFE/Al材料在Taylor撞击实验中的剪切作用聚集区和冲击反应的出现位置

      Figure 7.  Intense shear region and first sign of ignition during Taylor anvil-on-rod impact test for PTFE/Al

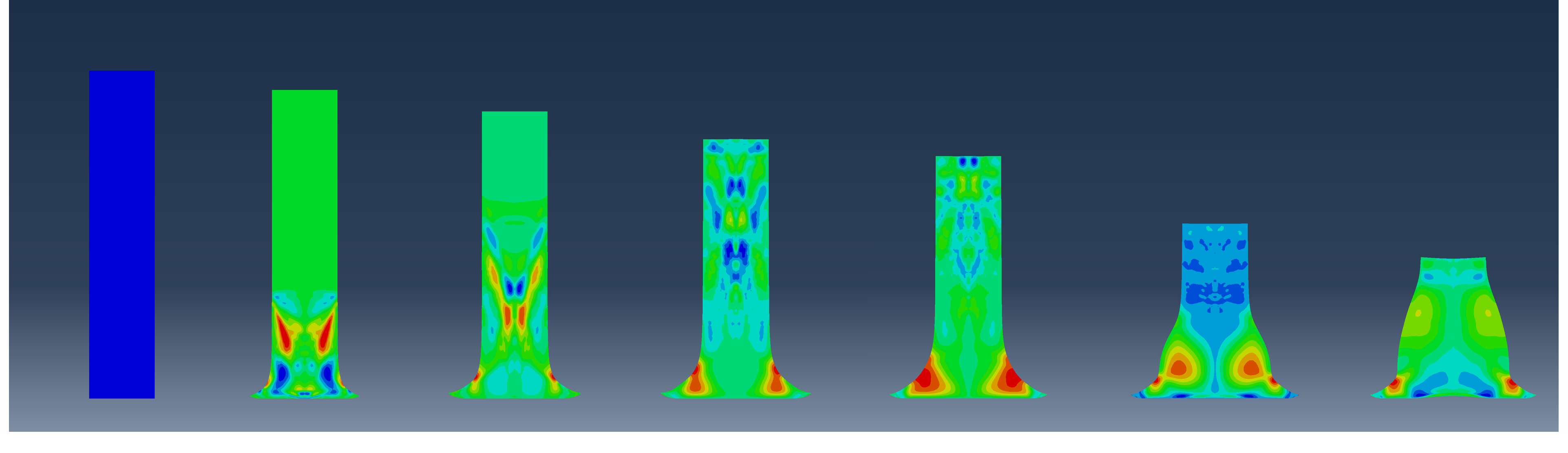

      图  8  数值模拟下PTFE/Al材料Taylor撞击中剪切应力分布

      Figure 8.  Shear stress distribution during Taylor anvil-on-rod impact test for PTFE/Al in simulation

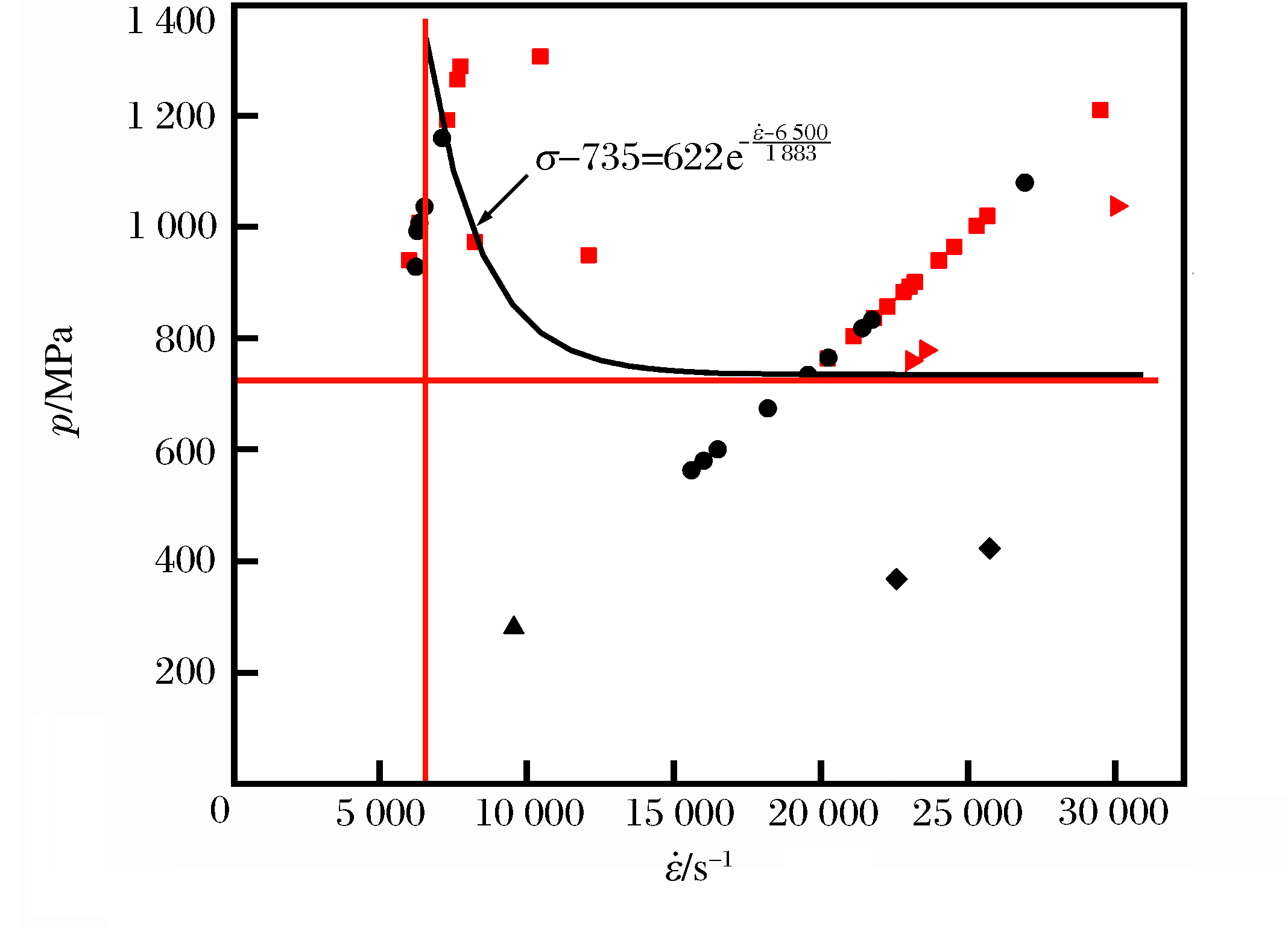

      图 9所示包含了正冲击所有实验数据点,其中代表反应的数据点用红色表示,未反应的用黑色表示。如前文中所讨论的一样,在每条理论曲线上均出现混合区是最理想的情况,这样,反应则可以通过一条连接所有混合区中心点并包络所有反应点的曲线来预测。但是由于实验数量所限,本文中的分析则依据现得到的实验数据点进行分析。

      图  9  PTFE/Al材料在正冲击条件下反应曲线的拟合

      Figure 9.  Fitted curve for impact initiation under normal impacting condition

      对正冲击实验条件下反应情况的预测是基于反应的应力阈值σT=735 MPa和应变率阈值$ {\mathit{\dot{\varepsilon }}}$=6 500 s-1以及代表反应的数据点进行的曲线拟合。拟合得到的预测曲线是应力和应变率阈值线的渐近线,包含了所有在正冲击条件下发生反应的数据点,该曲线呈双曲函数的形式:

      $ \sigma = {\sigma _{\rm{T}}} = A\exp \left( { - \frac{{\dot \varepsilon - {{\dot \varepsilon }_{\rm{T}}}}}{B}} \right) $

      式中:AB为待定参数,σ$ {\mathit{\dot{\varepsilon }}}$为测试条件下的碰撞应力和加载应变率。结合实验数据点和相应阈值线,容易确定参数AB

      $ \sigma - 735 = 622\exp \left( { - \frac{{\dot \varepsilon - {{\dot \varepsilon }_{\rm{T}}}}}{{1\;883}}} \right) $

      在正冲击撞击条件下,位于这条预测曲线上方的点,则代表高于反应的临界应力和应变率并满足反应的条件。

    • 采用16 mm口径气炮,对PTFE/Al材料开展撞击实验,研究不同材料的靶板和不同长度的试样在不同碰撞条件下的冲击反应临界阈值,并结合理论分析和数值模拟探讨PTFE/Al撞击靶板的过程,得到以下主要结论:

      (1) PTFE/Al材料的冲击反应过程包括碰撞、破碎及飞散、诱发、后续碰撞碎化及剧烈反应等阶段。

      (2) 碰撞速度或碰撞压力并不足以作为阈值来预测PTFE/Al材料的冲击诱发。该材料的冲击诱发会同时受到加载应力和加载应变率的影响。只有在加载应力和加载应变率同时高于某个临界值时,才能被冲击诱发。在正冲击条件下,其反应的临界应力和临界应变率分别为735 MPa和6 500 s-1

      (3) 针对正冲击加载条件,拟合获得了冲击诱发反应的双曲形预测曲线。
