钢化玻璃冲击波毁伤效应测试结果分析

钟巍 寿列枫 何增 李伟昌 雷鸣 刘俊 田宙 浦锡锋 王仲琦

引用本文:
Citation:

钢化玻璃冲击波毁伤效应测试结果分析

    作者简介: 钟巍(1986-), 男, 博士研究生, 助理研究员, zhongwei2016@pku.edu.cn;
  • 基金项目: 国家自然科学基金项目 91330205

  • 中图分类号: O383.2

On experimental blast parameters for damage effect of monolithic tempered glass subjected to blast loading

  • CLC number: O383.2

  • 摘要: 为研究爆炸冲击波对钢化玻璃的毁伤阈值,开展了钢化玻璃冲击波毁伤效应实验。对每一发实验进行了爆炸参数测试,获得了冲击波超压随时间变化历程的实验数据。通过对实验数据的处理与分析,得到了爆炸冲击波基本参数,包括正反射超压、冲击波到时、正压作用时间、正反射冲量、负反射超压、负压作用时间和负反射冲量等。将实验结果与CONWEP计算结果进行了比较,比较结果表明二者误差很小,证明冲击波测试结果准确可靠。对冲击波正负反射参数进行了比较,结果表明冲击波正反射参数明显高于冲击波负反射参数。

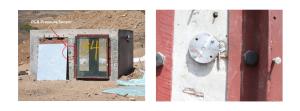

  • 图 1  PCB压力传感器的安装

    Figure 1.  Installation of PCB pressure sensor

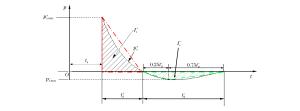

    图 2  理想爆炸超压时间历程曲线及其三角形简化模型

    Figure 2.  The ideal explosion shock wave overpressure-time curve and the triangle simplification model

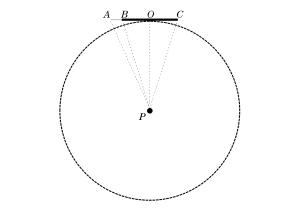

    图 3  爆炸冲击波传播示意图

    Figure 3.  A diagram of the blast shock propagation

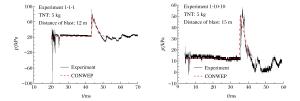

    图 4  第1轮实验正反射超压时间历程曲线与相应的CONWEP程序计算结果的比较

    Figure 4.  Comparison of the normally reflected overpressure-time curves obtained in the first round experimentswith the corresponding ones computed by CONWEP

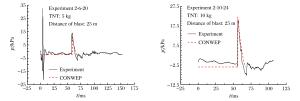

    图 5  第2轮实验正反射超压时间历程曲线与相应的CONWEP程序计算结果的比较

    Figure 5.  Comparison of the normally reflected overpressure-time curves obtained in the second round experimentswith the corresponding ones computed by CONWEP

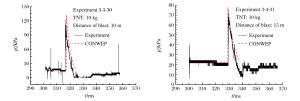

    图 6  第3轮实验正反射超压时间历程曲线与相应的CONWEP程序计算结果的比较

    Figure 6.  Comparison of the normally reflected overpressure-time curves obtained in the third round experimentswith the corresponding ones computed by CONWEP

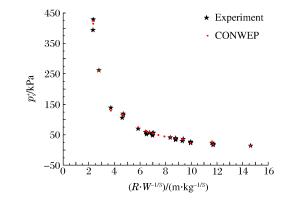

    图 7  正反射超压随比例爆心距的变化

    Figure 7.  Normally reflected overpressure varying with scaled distance of blast

    图 8  比例冲击波到时随比例爆心距的变化

    Figure 8.  Scaled shock wave arrival time varying with scaled distance of blast

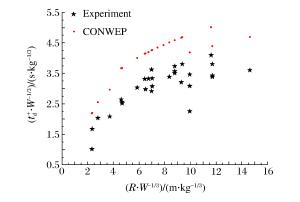

    图 9  比例正压作用时间随比例爆心距的变化

    Figure 9.  Scaled duration of normally reflected overpressure varying with scaled distance of blast

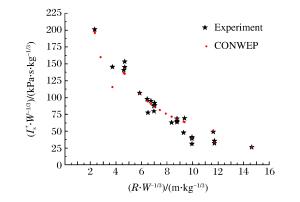

    图 10  比例正反射冲量随比例爆心距的变化

    Figure 10.  Scaled normally reflected impulse varyingwith scaled distance of blast

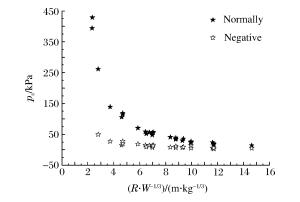

    图 11  正负反射超压随比例爆心距的变化

    Figure 11.  Normally and negative reflected overpressuresvarying with scaled distance of blast

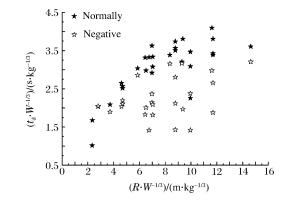

    图 12  比例正、负反射超压作用时间随比例爆心距的变化

    Figure 12.  Scaled duration of normally and negative reflected overpressures varying with scaled distance of blast

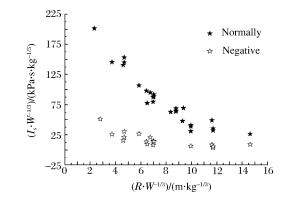

    图 13  比例正、负反射冲量随比例爆心距的变化

    Figure 13.  Scaled normally and negative reflected impulsesvarying with scaled distance of blast

    表 1  实验中使用的TNT装药和玻璃的基本信息

    Table 1.  Basic information of the TNT charge and glass in each experiment

    实验序号 W/kg σc/MPa l/mm w/mm h/mm 备注
    1-1-1 5 69 1 600 1 300 10 不带夹层
    1-2-2 5 69 1 600 1 300 10 不带夹层
    1-3-3 5 69 1 600 1 300 10 不带夹层
    1-4-4 5 69 1 600 1 300 10 不带夹层
    1-5-5 5 69 1 600 1 300 10 不带夹层
    1-6-6 5 69 1 600 1 300 10 不带夹层
    1-7-7 5 69 1 600 1 300 10 不带夹层
    1-8-8 5 69 1 600 1 300 10 不带夹层
    1-9-9 5 69 1 600 1 300 6 不带夹层
    1-10-10 5 69 1 600 1 300 6 不带夹层
    1-11-11 5 69 1 600 1 300 6 不带夹层
    1-12-12 5 69 1 600 1 300 6 不带夹层
    1-13-13 5 69 1 600 1 300 6 不带夹层
    1-14-14 5 69 1 600 1 300 10 不带夹层
    2-1-15 10 69 1 600 1 300 15 不带夹层
    2-2-16 10 69 1 600 1 300 15 不带夹层
    2-3-17 10 69 1 600 1 300 15 不带夹层
    2-4-18 5 69 1 600 1 300 6 不带夹层
    2-5-19 5 69 1 600 1 300 6 不带夹层
    2-6-20 5 69 1 600 1 300 6 不带夹层
    2-7-21 5 69 1 600 1 300 10 不带夹层
    2-8-22 5 69 1 600 1 300 10 不带夹层
    2-9-23 10 69 1 600 1 300 10 不带夹层
    2-10-24 10 69 1 600 1 300 10 不带夹层
    2-11-25 10 69 1 600 1 300 10 不带夹层
    2-12-26 10 69 1 600 1 300 10 不带夹层
    2-13-27 10 69 1 600 1 300 10 不带夹层
    3-1-28 10 69 1 600 1 300 6+1.52PVB+6 带PVB夹层
    3-2-29 10 69 1 600 1 300 6+1.52PVB+6 带PVB夹层
    3-3-30 10 69 1 600 1 300 6+1.52PVB+6 带PVB夹层
    3-4-31 10 69 1 600 1 300 6+1.52PVB+6 带PVB夹层
    3-5-32 10 69 1 600 1 300 6+1.52PVB+6 带PVB夹层
    下载: 导出CSV

    表 2  位置OABC处的冲击波参数计算结果

    Table 2.  Calculation results of shock wave parameters for locations O, A, B and C

    OP/m 测点 R/m ps/kPa Is/(kPa·ms)
    5 kg 10 kg 5 kg 10 kg
    4.000 O 4.000 415.30 335.10
    A 4.075 394.60 327.90
    BC 4.052 400.80 330.10
    10.000 O 10.000 52.74 80.88 120.20 194.70
    A 10.030 52.46 80.40 119.80 194.10
    BC 10.021 52.55 80.56 120.00 194.30
    15.000 O 15.000 28.02 39.57 77.99 125.60
    A 15.020 27.96 39.49 77.88 125.40
    BC 15.014 27.98 39.51 77.91 125.50
    20.000 O 20.000 18.82 25.86 57.59 92.55
    A 20.015 18.81 25.83 57.55 92.47
    BC 20.011 18.81 25.84 57.56 92.49
    25.000 O 25.000 13.92 19.03 45.57 73.17
    A 25.012 13.91 19.01 45.55 73.13
    BC 25.008 13.91 19.02 45.56 73.14
    下载: 导出CSV

    表 3  第1轮实验正反射冲击波参数测试结果和CONWEP程序计算结果

    Table 3.  Normally reflected blast parameters obtained in the first round experimentsand the corresponding ones computed by CONWEP

    实验序号 W/kg R/m (R·W-1/3)/(m·kg-1/3) 方法 ps+/kPa ta/ms td+/ms Is+/(kPa·ms)
    1-14-14 5 4 2.339 实验 429.00 4.22 2.87 615.61
    CONWEP 415.30 4.42 3.78 335.10
    1-4-4 5 8 4.678 实验 115.28 13.56 4.31 248.43
    CONWEP 115.30 12.72 6.30 231.20
    1-9-9 5 8 4.678 实验 119.51 13.31 4.39 262.32
    CONWEP 115.30 12.72 6.30 231.20
    1-6-6 5 10 5.848 实验 70.51 18.00 5.19 182.97
    CONWEP 74.70 17.84 6.86 180.70
    1-7-7 5 11 6.433 实验 59.02 20.07 5.68 167.62
    CONWEP 63.08 20.47 7.09 162.80
    1-8-8 5 11.5 6.725 实验 43.83 21.13 3.91 85.69
    CONWEP 58.47 21.80 7.19 155.20
    1-8-8修正 5 11.5 6.725 实验 57.12 21.91 5.69 162.51
    CONWEP 58.47 21.80 7.19 155.20
    1-1-1 5 12 7.018 实验 57.47 23.50 5.27 151.43
    CONWEP 54.45 23.14 7.29 148.20
    1-5-5 5 12 7.018 实验 55.22 23.75 5.71 157.64
    CONWEP 54.45 23.14 7.29 148.20
    1-3-3 5 15 8.772 实验 36.65 31.29 6.11 111.96
    CONWEP 38.29 31.25 7.84 116.60
    1-10-10 5 15 8.772 实验 39.27 31.70 6.00 117.86
    CONWEP 38.29 31.25 7.85 116.60
    1-13-13 5 16 9.357 实验 36.41 33.90 6.52 118.66
    CONWEP 34.77 33.98 8.01 108.90
    1-2-2 5 17 9.942 实验 27.62 36.43 3.87 53.44
    CONWEP 23.50 38.58 7.17 68.33
    1-12-12 5 17 9.942 实验 25.31 36.92 5.29 66.94
    CONWEP 23.50 38.58 7.17 68.33
    1-11-11 5 20 11.696 实验 19.10 46.58 5.80 55.39
    CONWEP 18.82 46.90 7.53 57.59
    下载: 导出CSV

    表 4  第2轮实验正反射冲击波参数测试结果和CONWEP程序计算结果

    Table 4.  Normally reflected blast parameters obtained in the second round experimentsand the corresponding ones computed by CONWEP

    实验序号 W/kg R/m (R·W-1/3)/(m·kg-1/3) 方法 ps+/kPa ta/ms td+/ms Is+/(kPa·ms)
    2-1-15 10 6 2.785 实验 262.02 7.36 4.39 575.13
    CONWEP 260.40 7.56 5.53 345.00
    2-2-16 10 10 4.642 实验
    CONWEP 80.88 17.34 6.99 194.70
    2-3-17 10 14 6.498 实验 52.25 26.90 6.41 167.46
    CONWEP 61.99 26.17 8.96 202.90
    2-9-23 10 15 6.962 实验 48.32 29.36 7.81 188.69
    CONWEP 55.17 28.83 9.17 188.30
    2-13-27 10 16 7.427 实验
    CONWEP 49.64 31.52 9.37 175.60
    2-12-26 10 17 7.891 实验
    CONWEP 45.07 34.22 9.55 164.50
    2-8-22 5 15 8.772 实验 34.07 31.81 6.40 109.02
    CONWEP 38.29 31.25 7.85 116.60
    2-11-25 10 20 9.283 实验 29.97 41.68 6.91 103.55
    CONWEP 35.18 42.38 10.07 138.30
    2-4-18 5 17 9.942 实验 23.68 37.37 5.94 70.33
    CONWEP 23.50 38.58 7.17 68.33
    2-10-24 10 25 11.604 实验 24.02 55.34 8.84 106.17
    CONWEP 25.53 56.15 10.82 109.20
    2-5-19 5 20 11.696 实验 17.00 47.29 6.52 55.42
    CONWEP 18.82 46.90 7.53 57.59
    2-7-21 5 20 11.696 实验 20.80 44.29 5.87 61.05
    CONWEP 18.82 46.90 7.53 57.59
    2-6-20 5 25 14.620 实验 14.68 58.61 6.18 45.36
    CONWEP 13.92 60.86 8.03 45.57
    下载: 导出CSV

    表 5  第3轮实验正反射冲击波参数测试结果和CONWEP程序计算结果

    Table 5.  Normally reflected blast parameters obtained in the third round experimentsand the corresponding ones computed by CONWEP

    实验序号 W/kg R/m (R·W-1/3)/(m·kg-1/3) 方法 ps+/kPa ta/ms td+/ms Is+/(kPa·ms)
    3-1-28 10 5 2.32 实验 394.40 4.50 2.20 433.84
    CONWEP 424.40 5.48 4.72 426.10
    3-2-29 10 8 3.71 实验 139.40 12.10 4.50 313.65
    CONWEP 129.70 12.24 6.41 249.20
    3-3-30 10 10 4.60 实验 106.50 15.10 5.70 303.53
    CONWEP 117.20 15.82 7.91 293.90
    3-4-31 10 15 6.96 实验 54.60 28.70 6.30 171.99
    CONWEP 55.17 28.83 9.17 188.30
    3-5-32 10 18 8.35 实验 41.20 37.20 7.30 135.78
    CONWEP 41.24 36.93 9.73 154.80
    下载: 导出CSV

    表 6  第1轮实验负反射冲击波参数测试结果

    Table 6.  Negative reflected blast parameters obtained in the first round experiments

    实验序号 W/kg R/m (R·W-1/3)/(m·kg-1/3) ps-/kPa td-/ms I-/(kPa·ms)
    1-1-1 5 12 7.018 16.10 3.12 25.07
    1-2-2 5 17 9.942 14.29 2.43 17.36
    1-3-3 5 15 8.772 7.47 2.44 9.12
    1-4-4 5 8 4.678 20.31 3.60 36.52
    1-5-5 5 12 7.018 13.62 3.57 24.34
    1-6-6 5 10 5.848 18.70 4.89 45.74
    1-7-7 5 11 6.433 14.94 3.13 23.36
    1-8-8 5 11.5 6.725 14.87 2.43 18.07
    1-8-8修正 5 11.5 6.725 14.28 2.43 36.13
    1-9-9 5 8 4.678 27.75 3.76 52.22
    1-10-10 5 15 8.772 11.96 3.62 21.67
    1-11-11 5 20 11.696
    1-12-12 5 17 9.942
    1-13-13 5 16 9.357 9.37 3.37 15.78
    1-14-14 5 4 2.339
    下载: 导出CSV

    表 7  第2轮实验负反射冲击波参数测试结果

    Table 7.  Negative reflected blast parameters obtained in the second round experiments

    实验序号 W/kg R/m (R·W-1/3)/(m·kg-1/3) ps-/kPa td-/ms I-/(kPa·ms)
    2-1-15 10 6 2.785 50.14 4.41 110.56
    2-2-16 10 10 4.642
    2-3-17 10 14 6.498 9.59 4.32 20.71
    2-4-18 5 17 9.942 5.55 4.07 11.29
    2-5-19 5 20 11.696 2.96 4.55 6.73
    2-6-20 5 25 14.620 5.66 5.49 15.54
    2-7-21 5 20 11.696 5.92 3.22 9.53
    2-8-22 5 15 8.772 7.66 4.81 18.42
    2-9-23 10 15 6.962 7.77 4.60 17.87
    2-10-24 10 25 11.604 5.79 6.43 18.61
    2-11-25 10 20 9.283 7.22 6.84 24.69
    2-12-26 10 17 7.891
    2-13-27 10 16 7.427
    下载: 导出CSV

    表 8  第3轮实验负反射冲击波参数测试结果

    Table 8.  Negative reflected blast parameters obtained in the third round experiments

    实验序号 W/kg R/m (R·W-1/3)/(m·kg-1/3) ps-/kPa td-/ms I-/(kPa·ms)
    3-1-28 10 5 2.32
    3-2-29 10 8 3.71 27.40 4.10 56.17
    3-3-30 10 10 4.60 15.40 4.40 33.88
    3-4-31 10 15 6.96 12.10 5.10 30.86
    3-5-32 10 18 8.35 8.60 6.80 29.24
    下载: 导出CSV
  • [1] 李峰.玻璃幕墙结构在爆炸荷载作用下的动力响应分析[D].西安: 长安大学, 2009: 1-7.
    [2] BRUCK T. The economic consequences of new global terrorism[J]. Economic Bulletin, 2002, 39(10):327-332. doi: 10.1007/s10160-002-0168-8
    [3] CORLEY W G, MLAKAR P F, SOZEN M A, et al. The Oklahoma city bombing:summary and recommendations for multihazard mitigation[J]. Journal of Performance of Constructed Facilities, 1998, 12(3):100-112. doi: 10.1061/(ASCE)0887-3828(1998)12:3(100)
    [4] MLAKAR P F, CORLEY W G, SOZEN M A, et al. The Oklahoma city bombing:analysis of blast damage to the murrah building[J]. Journal of Performance of Constructed Facilities, 1998, 12(3):113-119. doi: 10.1061/(ASCE)0887-3828(1998)12:3(113)
    [5] NORVILLE H S, HARVILL N, CONRATH E J, et al. Glass-related injuries in Oklahoma city bombing[J]. Journal of Performance of Constructed Facilities, 1999, 13(2):50-56. doi: 10.1061/(ASCE)0887-3828(1999)13:2(50)
    [6] ZHANG Xihong, HAO Hong, WANG Zhongqi. Experimental investigation of monolithic tempered glass fragment characteristics subjected to blast loads[J]. Engineering Structures, 2014, 75:259-275. doi: 10.1016/j.engstruct.2014.06.014
    [7] ZHANG Xihong, HAO Hong, MA Guowei. Parametric study of laminated glass window response to blast loads[J]. Engineering Structures, 2013, 56:1707-1717. doi: 10.1016/j.engstruct.2013.08.007
    [8] IDRISS J S, LOWAK M J. Empirical evaluation of glazing systems in response to blast loads[C]//Proceedings of the 2014 Structure Congress. Boston, USA, 2014: 258-269.
    [9] 中国建筑科学研究院.JGJ102-2003玻璃幕墙工程技术规范[S].北京: 中国建筑工业出版社, 2003: 60-68.
    [10] 常规武器防护设计原理(TM5-855-1)[M].方秦, 吴平安, 张育林, 译.南京: 工程兵工程学院, 1997: 1-20.
    [11] 姜鹏飞, 唐德高, 伍俊.装配式组合防爆墙抗高速破片侵彻性能研究[J].振动与冲击, 2008, 27(7):131-135. doi: 10.3969/j.issn.1000-3835.2008.07.030
    JIANG Pengfei, TANG Degao, WU Jun. Analysis on penetration characteristics of assembled blast-resistance wall impacted by fragments with high velocities[J]. Journal of Vibration and Shock, 2008, 27(7):131-135. doi: 10.3969/j.issn.1000-3835.2008.07.030
    [12] 丁娜娜, 严东晋, 徐源.悬臂式防爆墙消波作用数值分析及其应用[J].地下空间与工程学报, 2010, 6(3):645-649.
    DING Nana, YAN Dongjin, XU Yuan. Numerical analysis and application of shielding effect of cantilever blast wall[J]. Chinese Journal of Underground Space and Engineering, 2010, 6(3):645-649.
    [13] 夏志成, 王静, 施翠英.内爆炸作用下抗爆单元防护隔墙厚度计算[J].弹箭与制导学报, 2009, 29(1):144-147. doi: 10.3969/j.issn.1673-9728.2009.01.041
    XIA Zhicheng, WANG Jing, SHI Cuiying. Calculation of thickness of blast wall of antiknock cell under internal explosion[J]. Journal of Projectiles, Rockets, Missiles and Guidance, 2009, 29(1):144-147. doi: 10.3969/j.issn.1673-9728.2009.01.041
    [14] 倪晋峰.单层球面网壳基于CONWEP外爆响应分析及试验设计[D].哈尔滨: 哈尔滨工业大学, 2012: 13-19.
  • [1] 刘俊田宙钟巍 . 冲击波作用下单层钢化玻璃应变阈值的数值模拟. 爆炸与冲击, 2018, 38(3): 671-676. doi: 10.11883/bzycj-2016-0300
    [2] 刘雪岭张奇 . 预点火湍流对正戊烷云雾爆炸参数的影响. 爆炸与冲击, 2019, 39(3): 032101-1-032101-10. doi: 10.11883/bzycj-2017-0458
    [3] 贾雷明王澍霏田宙 . 爆炸冲击波反射流场的理论计算方法. 爆炸与冲击, 2019, 39(6): 064201-1-064201-9. doi: 10.11883/bzycj-2018-0167
    [4] 孙惠香路锋迟维胜康婷刘远飞 . 爆炸冲击波作用下围岩与被覆结构的动力相互作用. 爆炸与冲击, 2017, 37(4): 670-676. doi: 10.11883/1001-1455(2017)04-0670-07
    [5] 栗志杰由小川柳占立杜智博张仡杨策庄茁 . 爆炸冲击波作用下颅脑损伤机理的数值模拟研究. 爆炸与冲击, 2020, 40(1): 015901-1-015901-12. doi: 10.11883/bzycj-2018-0348
    [6] 马天宝陈建良宁建国原新鹏 . 爆轰波强间断问题的伪弧长算法及其人为解验证. 爆炸与冲击, 2018, 38(2): 271-278. doi: 10.11883/bzycj-2016-0216
    [7] 解立峰李斌沈正祥龙寅 . 可燃液体爆燃特性及其抑制实验. 爆炸与冲击, 2009, 29(6): 659-664. doi: 10.11883/1001-1455(2009)06-0659-06
    [8] 江祺刘彤王汝恒潘婷 . 爆炸冲击波对3种建筑玻璃的作用过程. 爆炸与冲击, 2014, 34(2): 229-234. doi: 10.11883/1001-1455(2014)02-0229-06
    [9] 乔登江 . 空中爆炸冲击波(Ⅰ)基本理论. 爆炸与冲击, 1985, 5(4): 78-85.
    [10] 宗琦 . 爆炸冲击波的动态破岩特性研究. 爆炸与冲击, 1997, 17(4): 369-374.
    [11] 林俊德 . 空中爆炸冲击波(Ⅱ)测量技术. 爆炸与冲击, 1986, 6(1): 89-96.
    [12] 师华强宗智贾敬蓓 . 水下爆炸冲击波的近场特性. 爆炸与冲击, 2009, 29(2): 125-130. doi: 10.11883/1001-1455(2009)02-0125-06
    [13] 李金河赵继波谭多望王彦平张远平 . 炸药水中爆炸的冲击波性能. 爆炸与冲击, 2009, 29(2): 172-176. doi: 10.11883/1001-1455(2009)02-0172-05
    [14] 李伟宁建国王成 . 爆炸冲击波的提取和显示方法. 爆炸与冲击, 2003, 23(2): 178-182.
    [15] 周杰陶钢王健 . 爆炸冲击波对肺损伤的数值模拟. 爆炸与冲击, 2012, 32(4): 418-422. doi: 10.11883/1001-1455(2012)04-0418-05
    [16] 刘贵兵侯海量朱锡张国栋 . 液滴对爆炸冲击波的衰减作用. 爆炸与冲击, 2017, 37(5): 844-852. doi: 10.11883/1001-1455(2017)05-0844-09
    [17] 李梅蒋建伟王昕 . 复合装药空气中爆炸冲击波传播特性. 爆炸与冲击, 2018, 38(2): 367-372. doi: 10.11883/bzycj-2016-0209
    [18] 张振华朱锡白雪飞 . 水下爆炸冲击波的数值模拟研究. 爆炸与冲击, 2004, 24(2): 182-188.
    [19] 聂源蒋建伟门建兵 . 考虑环境温、湿度的球形装药爆炸冲击波参数计算模型. 爆炸与冲击, 2018, 38(4): 735-742. doi: 10.11883/bzycj-2016-0340
    [20] 唐德高周布奎周早生 . 侧向爆炸冲击波加载作用下钢管吸能特性的实验研究. 爆炸与冲击, 2002, 22(2): 179-183.
  • 加载中
图(13)表(8)
计量
  • 文章访问数:  695
  • HTML全文浏览量:  165
  • PDF下载量:  88
  • 被引次数: 0
出版历程
  • 收稿日期:  2017-03-02
  • 录用日期:  2017-07-12
  • 刊出日期:  2018-09-25

钢化玻璃冲击波毁伤效应测试结果分析

    作者简介:钟巍(1986-), 男, 博士研究生, 助理研究员, zhongwei2016@pku.edu.cn
  • 1. 西北核技术研究所, 陕西 西安 710024
  • 2. 湘潭大学材料科学与工程学院, 湖南 湘潭 411105
  • 3. 北京理工大学爆炸科学与技术国家重点实验室, 北京 100081
基金项目:  国家自然科学基金项目 91330205

摘要: 为研究爆炸冲击波对钢化玻璃的毁伤阈值,开展了钢化玻璃冲击波毁伤效应实验。对每一发实验进行了爆炸参数测试,获得了冲击波超压随时间变化历程的实验数据。通过对实验数据的处理与分析,得到了爆炸冲击波基本参数,包括正反射超压、冲击波到时、正压作用时间、正反射冲量、负反射超压、负压作用时间和负反射冲量等。将实验结果与CONWEP计算结果进行了比较,比较结果表明二者误差很小,证明冲击波测试结果准确可靠。对冲击波正负反射参数进行了比较,结果表明冲击波正反射参数明显高于冲击波负反射参数。

English Abstract

  • 现代城市建筑中幕墙类结构(包括玻璃幕墙、陶瓷幕墙、金属幕墙等)的使用率越来越高,玻璃幕墙结构在所有幕墙类结构中又最受青睐。玻璃幕墙装饰作为一种融建筑技术、建筑功能,以及建筑艺术为一体的建筑外维护构件,是建筑物的高级装修,在世界各国的高层标志性建筑中被广为采用[1]。尽管玻璃幕墙有着上述诸多的优点,但面对目前世界各地恐怖主义爆炸袭击和各种意外爆炸事件时有发生的情况[2-4],玻璃幕墙在各种爆炸荷载下的抗爆性能直接影响着城市人员的人身安全,大量的实地调查及分析发现在各种爆炸事故中建筑玻璃破碎产生的碎片及爆炸冲击波的冲击是造成人员伤亡的主要原因[5]。近年来对玻璃幕墙抗爆性能的研究成为爆炸效应和建筑安全领域的研究热点。例如,Zhang等[6]开展了较大的钢化玻璃在受到爆炸冲击波作用后产生的玻璃碎片特性的实验研究,详细地给出了实验中玻璃碎片的尺寸分布、飞散速度等规律,他们在实验研究中发现钢化玻璃在受到爆炸冲击作用产生的碎片中也会存在较锋利的玻璃碎片,这些碎片在飞散过程中容易对人员或一些设施造成较严重的伤害。Zhang等[7]还针对多层安全玻璃受到爆炸冲击波作用的问题开展了数值模拟研究,通过大量的数值模拟,给出了多层安全玻璃在受到冲击波作用后重要参数的研究结果,并提出了预测玻璃毁伤超压和冲量阈值的p-I曲线[7]。美国的Baker工程与风险研究机构在美国军方的委托下开展了大量的冲击波毁伤玻璃效应实验,他们利用大型激波管产生冲击波作用于钢化玻璃,研究钢化玻璃的响应情况,并通过与专业的玻璃响应研究理论分析软件WINGARD进行对比,分析了不同种类玻璃在实验室严格的安装条件下的毁伤情况[8]。但这些研究大多是针对某种单一的玻璃或者采用便于实验实施的玻璃安装方式开展的偏学术性的研究,可供实际工程应用的规律性的研究结果还比较匮乏,因此,亟需开展更多玻璃种类和更多安装方式的研究。为了研究不同厚度、不同种类(不带夹层/带PVB夹层)的钢化玻璃,在不同安装方式下的冲击波毁伤效应,获取毁伤阈值、毁伤规律和碎片分布规律,我们开展了一系列的钢化玻璃冲击波毁伤效应外场化爆实验。本文将介绍系列实验的全部冲击波参数测试情况,包括冲击波参数测试、测试结果的分析处理、冲击波关键参数(正反射超压、冲击波到时、正压作用时间、正反射冲量等)的实验值及其与CONWEP计算结果的比较。此外,还将比较冲击波正反射参数和负反射参数,分析毁伤钢化玻璃的主要冲击波参数,以期为后续钢化玻璃冲击波毁伤效应的研究提供基础。

    • 历时3年在不同的季节和天气条件下共开展了3轮实验。第1轮和第3轮实验分别在冬季和夏季进行,天气条件都非常理想,没有起风,对冲击波参数测试影响较小;第2轮实验是在春季进行的,实验现场有一定的风,这可能会对冲击波参数测试造成一定的影响, 这一点在本文后面的冲击波测试参数分析中将会进一步说明。

      实验中使用的爆炸装药是按制药标准灌制而成的柱形TNT裸药,装药密度为1 640 kg/m3,分5 kg和10 kg两种。为了保证爆心与钢化玻璃正中心位于同一水平面,将TNT装药自由放置在高度与钢化玻璃正中心相同的塑料方凳上。实验中使用的钢化玻璃均是按照《玻璃幕墙工程技术规范JGJ102-2003》[9]加工制造的。各发次实验使用的TNT装药及玻璃尺寸等具体信息如表 1所示, W为TNT的质量,σc为玻璃的表面压应力,lwh分别为玻璃的长度、宽度和厚度。本文中约定实验序号“×-×-×”中第1个数字表示实验轮次,第2个数字表示在当轮实验中实验的发次,第3个数字表示在整个系列实验中的发次。

      实验序号 W/kg σc/MPa l/mm w/mm h/mm 备注
      1-1-1 5 69 1 600 1 300 10 不带夹层
      1-2-2 5 69 1 600 1 300 10 不带夹层
      1-3-3 5 69 1 600 1 300 10 不带夹层
      1-4-4 5 69 1 600 1 300 10 不带夹层
      1-5-5 5 69 1 600 1 300 10 不带夹层
      1-6-6 5 69 1 600 1 300 10 不带夹层
      1-7-7 5 69 1 600 1 300 10 不带夹层
      1-8-8 5 69 1 600 1 300 10 不带夹层
      1-9-9 5 69 1 600 1 300 6 不带夹层
      1-10-10 5 69 1 600 1 300 6 不带夹层
      1-11-11 5 69 1 600 1 300 6 不带夹层
      1-12-12 5 69 1 600 1 300 6 不带夹层
      1-13-13 5 69 1 600 1 300 6 不带夹层
      1-14-14 5 69 1 600 1 300 10 不带夹层
      2-1-15 10 69 1 600 1 300 15 不带夹层
      2-2-16 10 69 1 600 1 300 15 不带夹层
      2-3-17 10 69 1 600 1 300 15 不带夹层
      2-4-18 5 69 1 600 1 300 6 不带夹层
      2-5-19 5 69 1 600 1 300 6 不带夹层
      2-6-20 5 69 1 600 1 300 6 不带夹层
      2-7-21 5 69 1 600 1 300 10 不带夹层
      2-8-22 5 69 1 600 1 300 10 不带夹层
      2-9-23 10 69 1 600 1 300 10 不带夹层
      2-10-24 10 69 1 600 1 300 10 不带夹层
      2-11-25 10 69 1 600 1 300 10 不带夹层
      2-12-26 10 69 1 600 1 300 10 不带夹层
      2-13-27 10 69 1 600 1 300 10 不带夹层
      3-1-28 10 69 1 600 1 300 6+1.52PVB+6 带PVB夹层
      3-2-29 10 69 1 600 1 300 6+1.52PVB+6 带PVB夹层
      3-3-30 10 69 1 600 1 300 6+1.52PVB+6 带PVB夹层
      3-4-31 10 69 1 600 1 300 6+1.52PVB+6 带PVB夹层
      3-5-32 10 69 1 600 1 300 6+1.52PVB+6 带PVB夹层

      表 1  实验中使用的TNT装药和玻璃的基本信息

      Table 1.  Basic information of the TNT charge and glass in each experiment

    • 为了确保通过实验获得的钢化玻璃冲击波毁伤阈值的准确性,需要对冲击波实验测试结果进行校验,保证实验中测试得到的冲击波参数正确可靠。通过将实验测试结果与CONWEP计算结果进行对比,验证实验测试结果的正确性。

    • 实验中安装了PCB压力传感器用于测试冲击波反射超压时间历程。PCB压力传感器的型号为LW27081,其安装在玻璃安装框架旁边,位于同一平面的高强度防爆水泥墙面上,传感器正面对着装药方向,如图 1所示,图中所示的防爆水泥墙是按超高防爆性能的标准浇制的,其强度足够保证冲击波测试不会受到来自水泥墙的影响。同时,由上一节中TNT装药的安装方式可知,TNT装药与PCB压力传感器之间存在一个较小的角度,将在后文中证明,这个角度对测试结果造成的误差是可以接受的。

      图  1  PCB压力传感器的安装

      Figure 1.  Installation of PCB pressure sensor

      根据PCB压力传感器得到冲击波反射超压时间历程后,作出冲击波超压随时间变化的曲线,从曲线上可以直接读出正反射超压峰值ps, max+、冲击波到时ta、正压作用时间td+和负反射超压峰值ps, max-、负压作用时间td-等参数。在处理实验数据时,反射冲量Is使用三角形简化的爆炸超压荷载时间历程曲线计算。如图 2所示给出了理想的爆炸荷载超压时间历程曲线及其对应的三角形简化模型。

      图  2  理想爆炸超压时间历程曲线及其三角形简化模型

      Figure 2.  The ideal explosion shock wave overpressure-time curve and the triangle simplification model

      根据图示简化模型,可得爆炸超压计算公式:

      $ \begin{array}{l} {p_{\rm{s}}} = \\ \left\{ {\begin{array}{*{20}{l}} 0&{t < {t_{\rm{a}}}}\\ {p_{{\rm{s}}, \max }^ + }&{t = {t_{\rm{a}}}}\\ {p_{{\rm{s}}, \max }^ + - \frac{{p_{{\rm{s}}, \max }^ + }}{{t_{\rm{d}}^ + }}(t - {t_{\rm{a}}})}&{{t_{\rm{a}}} < t \le {t_{\rm{a}}} + t_{\rm{d}}^ + }\\ {\frac{{p_{{\rm{s}}, \max }^ - }}{{0.25t_{\rm{d}}^ - }}(t - {t_{\rm{a}}} - t_{\rm{d}}^ + )}&{{t_{\rm{a}}} + t_{\rm{d}}^ + < t \le {t_{\rm{a}}} + t_{\rm{d}}^ + + 0.25t_{\rm{d}}^ - }\\ {p_{{\rm{s}}, \max }^ - - \frac{{p_{{\rm{s}}, \max }^ - }}{{0.75t_{\rm{d}}^ - }}(t - {t_{\rm{a}}} - t_{\rm{d}}^ + - 0.25t_{\rm{d}}^ - )}&{{t_{\rm{a}}} + t_{\rm{d}}^ + + 0.25t_{\rm{d}}^ - < t \le {t_{\rm{a}}} + t_{\rm{d}}^ + + t_{\rm{d}}^ - }\\ 0&{t > {t_{\rm{a}}} + t_{\rm{d}}^ + + t_{\rm{d}}^ - } \end{array}} \right. \end{array} $

      图 2和式(1)易得简化模型下正、负反射冲量的计算公式:

      $ I_{\rm{s}}^ + = \frac{1}{2}t_{\rm{d}}^ + p_{{\rm{s}}, \max }^ + , \;\;\;\;\;\;\;I_{\rm{s}}^ - = \frac{1}{2}t_{\rm{d}}^ - p_{{\rm{s}}, \max }^ - $

    • CONWEP是一款根据TM5-855-1[10]编写的常规武器重要爆炸参数计算程序,可准确高效地计算各种爆炸荷载,包括TNT装药外场爆炸实验。CONWEP程序计算结果的可靠性得到了爆炸力学领域的高度认可[11-13],并且已经被内嵌到大型有限元软件LS-DYNA中[14]

      本文中使用CONWEP程序计算得到了每一发实验条件下的主要冲击波参数,包括正反射超压、冲击波到时、正压作用时间和正反射冲量等,并根据CONWEP程序保存的爆炸冲击波超压随时间变化的数据文件绘制了正反射超压时间历程曲线。

    • 由于所选用的PCB压力传感器无法直接安装在钢化玻璃上,如前所述,将PCB压力传感器安装在与玻璃处于同一竖直平面的水泥墙上。下面将证明,在工程误差允许的范围内,用实验中采用的PCB压力传感器安装方法得到的冲击波参数测量结果作为钢化玻璃上的冲击波参数实验结果是合理的。

      实验中TNT装药爆炸产生的爆炸冲击波是一个球面波,图 3给出的是位置P处的TNT装药爆炸后产生的冲击波传播到钢化玻璃及PCB压力传播器的示意图。图 3OP为爆心距,O为玻璃的中点,由于玻璃宽度为1.3 m,因此,OBOC的长度均为0.65 m。实验中测得AB的长度为0.13 m,因此OA的长度为0.78 m。显然,当给定爆心距OP的值,由图中几何关系容易计算得到位置ABC处的爆心距。

      图  3  爆炸冲击波传播示意图

      Figure 3.  A diagram of the blast shock propagation

      于是,当知道TNT装药质量的情况下,可以用CONWEP程序计算得到OABC处的冲击波参数,不同条件下的计算结果如表 2所示,其中由于对称关系,位置B和位置C的计算结果相同。

      OP/m 测点 R/m ps/kPa Is/(kPa·ms)
      5 kg 10 kg 5 kg 10 kg
      4.000 O 4.000 415.30 335.10
      A 4.075 394.60 327.90
      BC 4.052 400.80 330.10
      10.000 O 10.000 52.74 80.88 120.20 194.70
      A 10.030 52.46 80.40 119.80 194.10
      BC 10.021 52.55 80.56 120.00 194.30
      15.000 O 15.000 28.02 39.57 77.99 125.60
      A 15.020 27.96 39.49 77.88 125.40
      BC 15.014 27.98 39.51 77.91 125.50
      20.000 O 20.000 18.82 25.86 57.59 92.55
      A 20.015 18.81 25.83 57.55 92.47
      BC 20.011 18.81 25.84 57.56 92.49
      25.000 O 25.000 13.92 19.03 45.57 73.17
      A 25.012 13.91 19.01 45.55 73.13
      BC 25.008 13.91 19.02 45.56 73.14

      表 2  位置OABC处的冲击波参数计算结果

      Table 2.  Calculation results of shock wave parameters for locations O, A, B and C

      观察表 2发现,在不同的装药质量和不同的实验爆心距(图 3中的OP)条件下,位置ABC处的冲击波参数CONWEP计算结果与位置O处的结果相对误差很小,完全在可以接受的误差范围之内, 这里认为在工程上15%~20%的相对误差是可以接受的。对于实验爆心距为4.000 m的情况,由于只进行了一发TNT质量为5 kg的实验,因此,表 2中没有给出TNT装药质量为10 kg时的CONWEP计算结果。

    • 下面将冲击波实验测试结果与CONWEP计算结果进行比较。

    • 由于总的实验发次较多(共进行了3轮合计32发实验),这里从每轮实验中选取2发实验,使用CONWEP程序计算各发实验对应的TNT当量和爆心距条件下的爆炸冲击波参数,并与实验结果一起作正反射超压时间历程曲线比较,如图 4~6所示。

      图  4  第1轮实验正反射超压时间历程曲线与相应的CONWEP程序计算结果的比较

      Figure 4.  Comparison of the normally reflected overpressure-time curves obtained in the first round experimentswith the corresponding ones computed by CONWEP

      图  5  第2轮实验正反射超压时间历程曲线与相应的CONWEP程序计算结果的比较

      Figure 5.  Comparison of the normally reflected overpressure-time curves obtained in the second round experimentswith the corresponding ones computed by CONWEP

      图  6  第3轮实验正反射超压时间历程曲线与相应的CONWEP程序计算结果的比较

      Figure 6.  Comparison of the normally reflected overpressure-time curves obtained in the third round experimentswith the corresponding ones computed by CONWEP

    • 表 3~5详细列出了3轮实验中爆炸冲击波正反射基本参数(包括正反射超压、冲击波到时、正压作用时间和正反射冲量)实验测试结果与CONWEP程序计算结果的比较。

      实验序号 W/kg R/m (R·W-1/3)/(m·kg-1/3) 方法 ps+/kPa ta/ms td+/ms Is+/(kPa·ms)
      1-14-14 5 4 2.339 实验 429.00 4.22 2.87 615.61
      CONWEP 415.30 4.42 3.78 335.10
      1-4-4 5 8 4.678 实验 115.28 13.56 4.31 248.43
      CONWEP 115.30 12.72 6.30 231.20
      1-9-9 5 8 4.678 实验 119.51 13.31 4.39 262.32
      CONWEP 115.30 12.72 6.30 231.20
      1-6-6 5 10 5.848 实验 70.51 18.00 5.19 182.97
      CONWEP 74.70 17.84 6.86 180.70
      1-7-7 5 11 6.433 实验 59.02 20.07 5.68 167.62
      CONWEP 63.08 20.47 7.09 162.80
      1-8-8 5 11.5 6.725 实验 43.83 21.13 3.91 85.69
      CONWEP 58.47 21.80 7.19 155.20
      1-8-8修正 5 11.5 6.725 实验 57.12 21.91 5.69 162.51
      CONWEP 58.47 21.80 7.19 155.20
      1-1-1 5 12 7.018 实验 57.47 23.50 5.27 151.43
      CONWEP 54.45 23.14 7.29 148.20
      1-5-5 5 12 7.018 实验 55.22 23.75 5.71 157.64
      CONWEP 54.45 23.14 7.29 148.20
      1-3-3 5 15 8.772 实验 36.65 31.29 6.11 111.96
      CONWEP 38.29 31.25 7.84 116.60
      1-10-10 5 15 8.772 实验 39.27 31.70 6.00 117.86
      CONWEP 38.29 31.25 7.85 116.60
      1-13-13 5 16 9.357 实验 36.41 33.90 6.52 118.66
      CONWEP 34.77 33.98 8.01 108.90
      1-2-2 5 17 9.942 实验 27.62 36.43 3.87 53.44
      CONWEP 23.50 38.58 7.17 68.33
      1-12-12 5 17 9.942 实验 25.31 36.92 5.29 66.94
      CONWEP 23.50 38.58 7.17 68.33
      1-11-11 5 20 11.696 实验 19.10 46.58 5.80 55.39
      CONWEP 18.82 46.90 7.53 57.59

      表 3  第1轮实验正反射冲击波参数测试结果和CONWEP程序计算结果

      Table 3.  Normally reflected blast parameters obtained in the first round experimentsand the corresponding ones computed by CONWEP

      实验序号 W/kg R/m (R·W-1/3)/(m·kg-1/3) 方法 ps+/kPa ta/ms td+/ms Is+/(kPa·ms)
      2-1-15 10 6 2.785 实验 262.02 7.36 4.39 575.13
      CONWEP 260.40 7.56 5.53 345.00
      2-2-16 10 10 4.642 实验
      CONWEP 80.88 17.34 6.99 194.70
      2-3-17 10 14 6.498 实验 52.25 26.90 6.41 167.46
      CONWEP 61.99 26.17 8.96 202.90
      2-9-23 10 15 6.962 实验 48.32 29.36 7.81 188.69
      CONWEP 55.17 28.83 9.17 188.30
      2-13-27 10 16 7.427 实验
      CONWEP 49.64 31.52 9.37 175.60
      2-12-26 10 17 7.891 实验
      CONWEP 45.07 34.22 9.55 164.50
      2-8-22 5 15 8.772 实验 34.07 31.81 6.40 109.02
      CONWEP 38.29 31.25 7.85 116.60
      2-11-25 10 20 9.283 实验 29.97 41.68 6.91 103.55
      CONWEP 35.18 42.38 10.07 138.30
      2-4-18 5 17 9.942 实验 23.68 37.37 5.94 70.33
      CONWEP 23.50 38.58 7.17 68.33
      2-10-24 10 25 11.604 实验 24.02 55.34 8.84 106.17
      CONWEP 25.53 56.15 10.82 109.20
      2-5-19 5 20 11.696 实验 17.00 47.29 6.52 55.42
      CONWEP 18.82 46.90 7.53 57.59
      2-7-21 5 20 11.696 实验 20.80 44.29 5.87 61.05
      CONWEP 18.82 46.90 7.53 57.59
      2-6-20 5 25 14.620 实验 14.68 58.61 6.18 45.36
      CONWEP 13.92 60.86 8.03 45.57

      表 4  第2轮实验正反射冲击波参数测试结果和CONWEP程序计算结果

      Table 4.  Normally reflected blast parameters obtained in the second round experimentsand the corresponding ones computed by CONWEP

      实验序号 W/kg R/m (R·W-1/3)/(m·kg-1/3) 方法 ps+/kPa ta/ms td+/ms Is+/(kPa·ms)
      3-1-28 10 5 2.32 实验 394.40 4.50 2.20 433.84
      CONWEP 424.40 5.48 4.72 426.10
      3-2-29 10 8 3.71 实验 139.40 12.10 4.50 313.65
      CONWEP 129.70 12.24 6.41 249.20
      3-3-30 10 10 4.60 实验 106.50 15.10 5.70 303.53
      CONWEP 117.20 15.82 7.91 293.90
      3-4-31 10 15 6.96 实验 54.60 28.70 6.30 171.99
      CONWEP 55.17 28.83 9.17 188.30
      3-5-32 10 18 8.35 实验 41.20 37.20 7.30 135.78
      CONWEP 41.24 36.93 9.73 154.80

      表 5  第3轮实验正反射冲击波参数测试结果和CONWEP程序计算结果

      Table 5.  Normally reflected blast parameters obtained in the third round experimentsand the corresponding ones computed by CONWEP

      表 3中,第1-8-8发实验测量数据与CONWEP程序计算结果误差非常大,结合第1-5-5和第1-7-7发实验可以判断第1-8-8发实验测量结果不准确。考虑到第1-5-5和第1-7-7发实验的冲击波参数已经非常接近,已达到工程上可以接受的误差范围,为了计算方便,根据“以直代曲”的思想,使用线性插值取第1-5-5和第1-7-7这2发实验测量结果的平均值作为第1-8-8发实验的测量结果修正值。从表中还可以发现,第1-14-14发实验正反射冲量实验测量结果与CONWEP程序计算结果误差较大,考虑到该发实验爆心距很小,实验现场观察表明玻璃在爆炸冲击波作用下很快就破碎并往后飞散,即这种情况下对玻璃起毁伤作用的主要是正反射超压,正反射冲量此时对玻璃的毁伤几乎没有影响。因此,对于表中第1-14-14发实验正反射冲量实验测量结果与CONWEP程序计算结果误差较大这个现象可以忽略。另外,表中第1-2-2和第1-12-12发实验条件完全相同,但第1-2-2发实验的冲击波参数测量结果与CONWEP程序计算结果之间的误差明显大于第1-12-12发实验,我们认为第1-2-2发实验的测量可能存在问题,这里取第1-12-12发实验的测量结果作为该比例爆心距的实验结果。

      除上述3发实验外,在不考虑正压作用时间的情况下,表 3中的结果表明实验测量结果与CONWEP程序计算结果非常吻合。显然,CONWEP程序计算结果表明其正反射冲量与正反射超压和正压作用时间不满足式(2),即CONWEP程序在处理正反射冲量时可能采用了其他的模型,而该模型对正压作用时间的计算进行了修正,以保证正反射冲量计算的准确性。而本文对实验数据中采用式(2)计算正反射冲量的结果与CONWEP程序结果计算的误差很小,从研究冲击波对钢化玻璃毁伤效应的角度看,主要关心超压和冲量的大小,关于这个结果将在本系列研究后续论文中给出证据,因此,可以忽略表 3中正压作用时间存在较大误差这一现象。关于前面所提的“CONWEP程序可能采用了不同的模型来计算正反射冲量”这一点,我们正在进行更深入的分析研究,这里暂不赘述。

      表 3~5可见,第2轮实验测试结果与CONWEP程序计算结果的误差明显大于第1轮和第3轮实验的情况,产生这种现象可能的原因是多方面的,例如可能是因为第2轮实验的天气条件比第1、3轮实验时要差,或者可能是第2轮实验时PCB压力传感器的安装不如第1、3轮实验时那么平整和牢固,还有可能是第2轮实验采用的PCB传感器的精度不如第1轮和第3轮实验使用的PCB传感器的原因, 这一点从图 5图 4图 6的比较中可以发现。尽管如此,所有第2轮实验的误差情况是一致的,且作为实验研究,表 4中的结果仍在本研究所能接受的误差范围以内,因此,在后续论文给出的毁伤阈值等研究中,仍将以实验结果为准。作为工程研究,本文选取的相对误差范围为20%,因此,利用表 3~5中得到的数据,去掉正反射超压或者正反射冲量相对误差大于20%的实验数据点后,很容易画出冲击波正反射参数,如正反射超压(ps+)、比例冲击波到时(ta/W1/3)、比例正压作用时间(td+/W1/3)和比例正反射冲量(Is+/W1/3),随比例爆心距(R/W1/3)的变化曲线,如图 7~10所示。

      图  7  正反射超压随比例爆心距的变化

      Figure 7.  Normally reflected overpressure varying with scaled distance of blast

      图  8  比例冲击波到时随比例爆心距的变化

      Figure 8.  Scaled shock wave arrival time varying with scaled distance of blast

      图  9  比例正压作用时间随比例爆心距的变化

      Figure 9.  Scaled duration of normally reflected overpressure varying with scaled distance of blast

      图  10  比例正反射冲量随比例爆心距的变化

      Figure 10.  Scaled normally reflected impulse varyingwith scaled distance of blast

      综合表 3~5图 7~10的结果,可以认为冲击波压力测试结果与CONWEP程序计算结果是吻合的,即使用实验测量得到的爆炸冲击波参数进行钢化玻璃冲击波毁伤阈值研究是准确可靠的。

    • 取实验测量得到的冲击波超压时间历程曲线上第1个波谷对应的超压值作为负反射超压峰值,负压作用时间取该波谷对应的波脉冲的持续时间,然后按式(2)给出的公式估算负反射冲量。于是,利用实验测量得到的爆炸冲击波超压时间历程曲线(形如图 4~6),估算得到3轮实验的冲击波负反射参数测试结果,如表 6~8所示。

      实验序号 W/kg R/m (R·W-1/3)/(m·kg-1/3) ps-/kPa td-/ms I-/(kPa·ms)
      1-1-1 5 12 7.018 16.10 3.12 25.07
      1-2-2 5 17 9.942 14.29 2.43 17.36
      1-3-3 5 15 8.772 7.47 2.44 9.12
      1-4-4 5 8 4.678 20.31 3.60 36.52
      1-5-5 5 12 7.018 13.62 3.57 24.34
      1-6-6 5 10 5.848 18.70 4.89 45.74
      1-7-7 5 11 6.433 14.94 3.13 23.36
      1-8-8 5 11.5 6.725 14.87 2.43 18.07
      1-8-8修正 5 11.5 6.725 14.28 2.43 36.13
      1-9-9 5 8 4.678 27.75 3.76 52.22
      1-10-10 5 15 8.772 11.96 3.62 21.67
      1-11-11 5 20 11.696
      1-12-12 5 17 9.942
      1-13-13 5 16 9.357 9.37 3.37 15.78
      1-14-14 5 4 2.339

      表 6  第1轮实验负反射冲击波参数测试结果

      Table 6.  Negative reflected blast parameters obtained in the first round experiments

      实验序号 W/kg R/m (R·W-1/3)/(m·kg-1/3) ps-/kPa td-/ms I-/(kPa·ms)
      2-1-15 10 6 2.785 50.14 4.41 110.56
      2-2-16 10 10 4.642
      2-3-17 10 14 6.498 9.59 4.32 20.71
      2-4-18 5 17 9.942 5.55 4.07 11.29
      2-5-19 5 20 11.696 2.96 4.55 6.73
      2-6-20 5 25 14.620 5.66 5.49 15.54
      2-7-21 5 20 11.696 5.92 3.22 9.53
      2-8-22 5 15 8.772 7.66 4.81 18.42
      2-9-23 10 15 6.962 7.77 4.60 17.87
      2-10-24 10 25 11.604 5.79 6.43 18.61
      2-11-25 10 20 9.283 7.22 6.84 24.69
      2-12-26 10 17 7.891
      2-13-27 10 16 7.427

      表 7  第2轮实验负反射冲击波参数测试结果

      Table 7.  Negative reflected blast parameters obtained in the second round experiments

      实验序号 W/kg R/m (R·W-1/3)/(m·kg-1/3) ps-/kPa td-/ms I-/(kPa·ms)
      3-1-28 10 5 2.32
      3-2-29 10 8 3.71 27.40 4.10 56.17
      3-3-30 10 10 4.60 15.40 4.40 33.88
      3-4-31 10 15 6.96 12.10 5.10 30.86
      3-5-32 10 18 8.35 8.60 6.80 29.24

      表 8  第3轮实验负反射冲击波参数测试结果

      Table 8.  Negative reflected blast parameters obtained in the third round experiments

      根据表 3~8,容易作出冲击波正负反射压力测试结果随比例爆心距的变化曲线,如图 11~13所示。从图 11~13可以看出,爆炸冲击波正反射参数明显高于负反射参数,更重要的是,在高速摄影中清楚地观察到钢化玻璃主要是在受到冲击波正反射作用后产生毁伤的,因此,钢化玻璃的破碎主要是受到爆炸冲击波正反射的作用,与负反射的影响关系不大。同时,结合高速摄影还观察到玻璃在破碎之后碎片的飞散情况,可能会受到冲击波负反射的影响。因此,在后续研究钢化玻璃冲击波毁伤阈值的过程中,主要考虑冲击波正反射,忽略冲击波负反射的影响。

      图  11  正负反射超压随比例爆心距的变化

      Figure 11.  Normally and negative reflected overpressuresvarying with scaled distance of blast

      图  12  比例正、负反射超压作用时间随比例爆心距的变化

      Figure 12.  Scaled duration of normally and negative reflected overpressures varying with scaled distance of blast

      图  13  比例正、负反射冲量随比例爆心距的变化

      Figure 13.  Scaled normally and negative reflected impulsesvarying with scaled distance of blast

    • 通过对实验中爆炸冲击波参数测试结果的整理,得到了爆炸冲击波基本参数(包括正反射超压、冲击波到时、正压作用时间和正反射冲量等)的实验结果。利用CONWEP程序对每一发实验对应的TNT当量和爆心距进行爆炸冲击波参数计算,将计算结果与实验测量结果作比较,结果表明,实验测量结果与CONWEP计算结果基本吻合,确保了实验测试参数的准确可靠,为后续进行钢化玻璃冲击波毁伤阈值研究奠定了基础。同时,正、负反射冲击波参数对比结果表明,造成钢化玻璃破碎的主要因素是冲击波正反射,冲击波负反射的作用可以忽略。

参考文献 (14)

目录

    /

    返回文章
    返回
