爆轰加载下金属锡层裂破碎数值模拟

贺年丰 任国武 陈永涛 郭昭亮

引用本文:
Citation:

爆轰加载下金属锡层裂破碎数值模拟

    作者简介: 贺年丰(1988- ),男,博士,助理研究员,henianfeng_thu@163.com;
  • 中图分类号: O381

Numerical simulation on spallation and fragmentation of tin under explosive loading

  • CLC number: O381

  • 摘要: 对爆轰加载下低熔点金属锡的层裂破碎问题开展了数值模拟。在利用实验数据对所采用数值方法和材料模型开展对比验证的基础上,通过对样品内部物理量时间及空间分布演化对比分析,剖析了冲击加-卸载中样品内部应力波与材料相互作用过程。此外,通过对比分析不同厚度锡样品在爆轰加载下的动态行为特征,进一步认识了自由面反射稀疏波、边侧稀疏波和入射稀疏波共同作用下层裂破碎演化机制。结果表明,当样品较薄时,层裂破碎行为由反射稀疏波主导;随着样品厚度的增大,反射稀疏波主导区缩小,入射稀疏波和边侧稀疏波主导区逐渐增大。

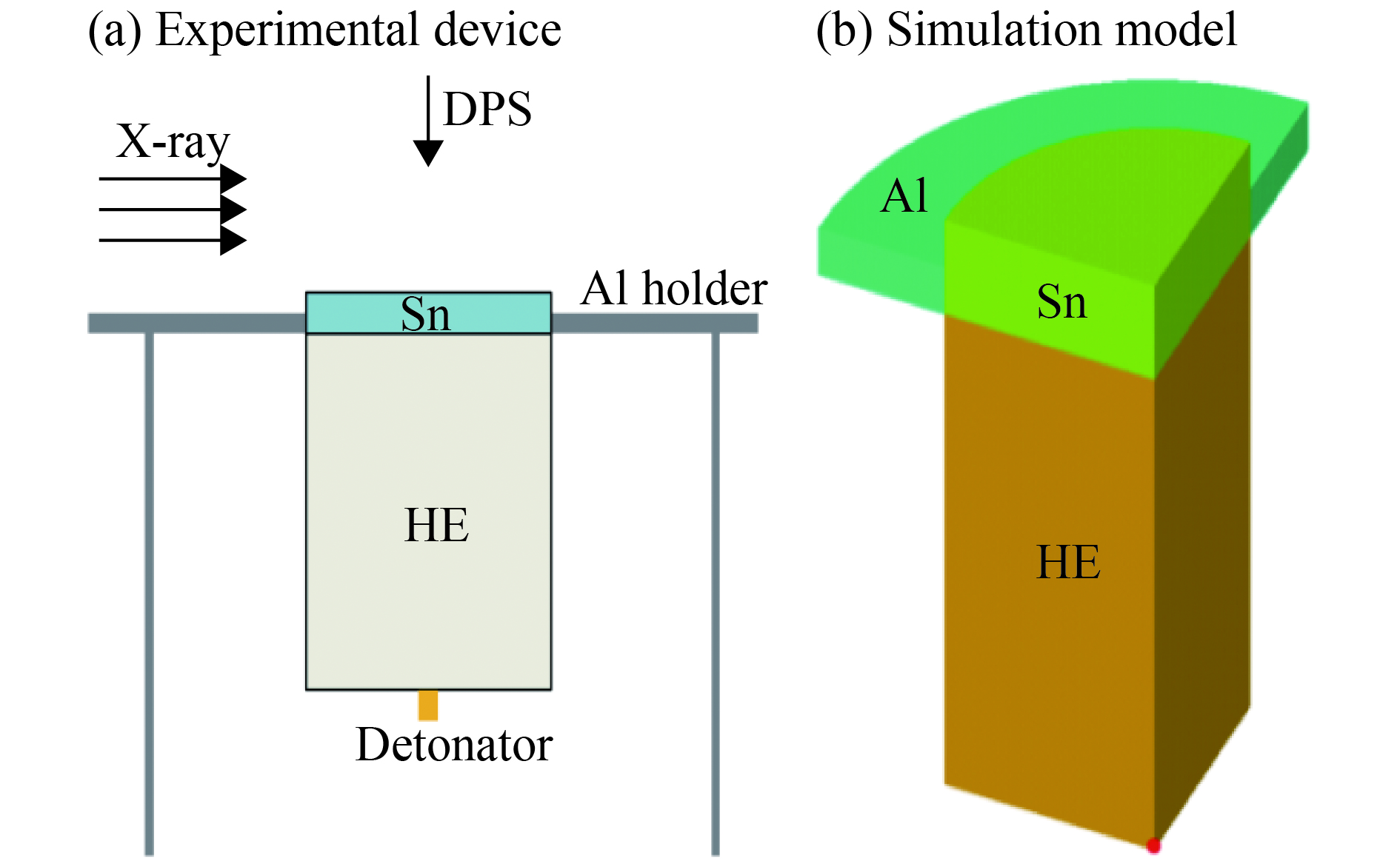

  • 图 1  实验装置示意图以及计算模型图

    Figure 1.  Schematics of experimental device and simulation model

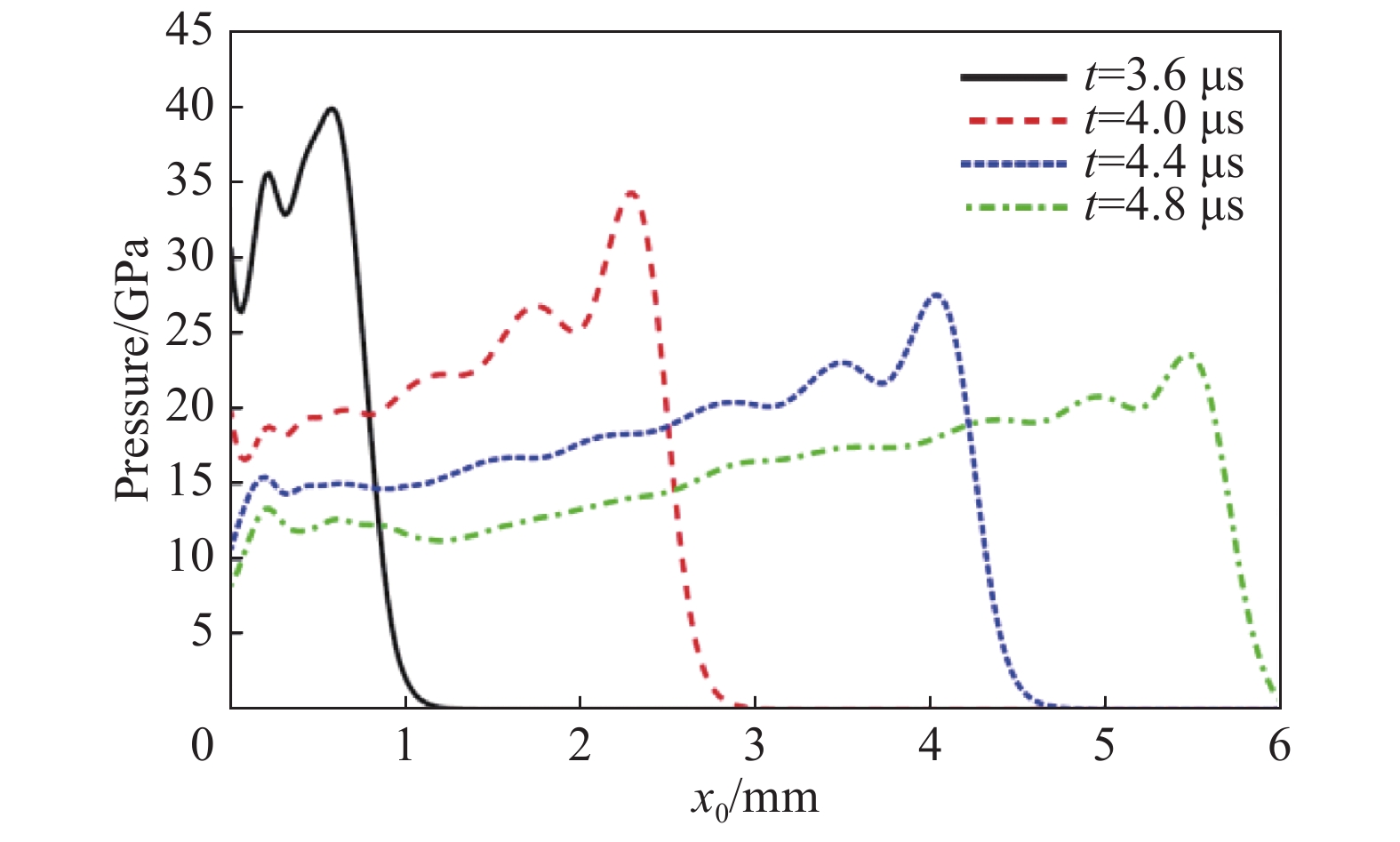

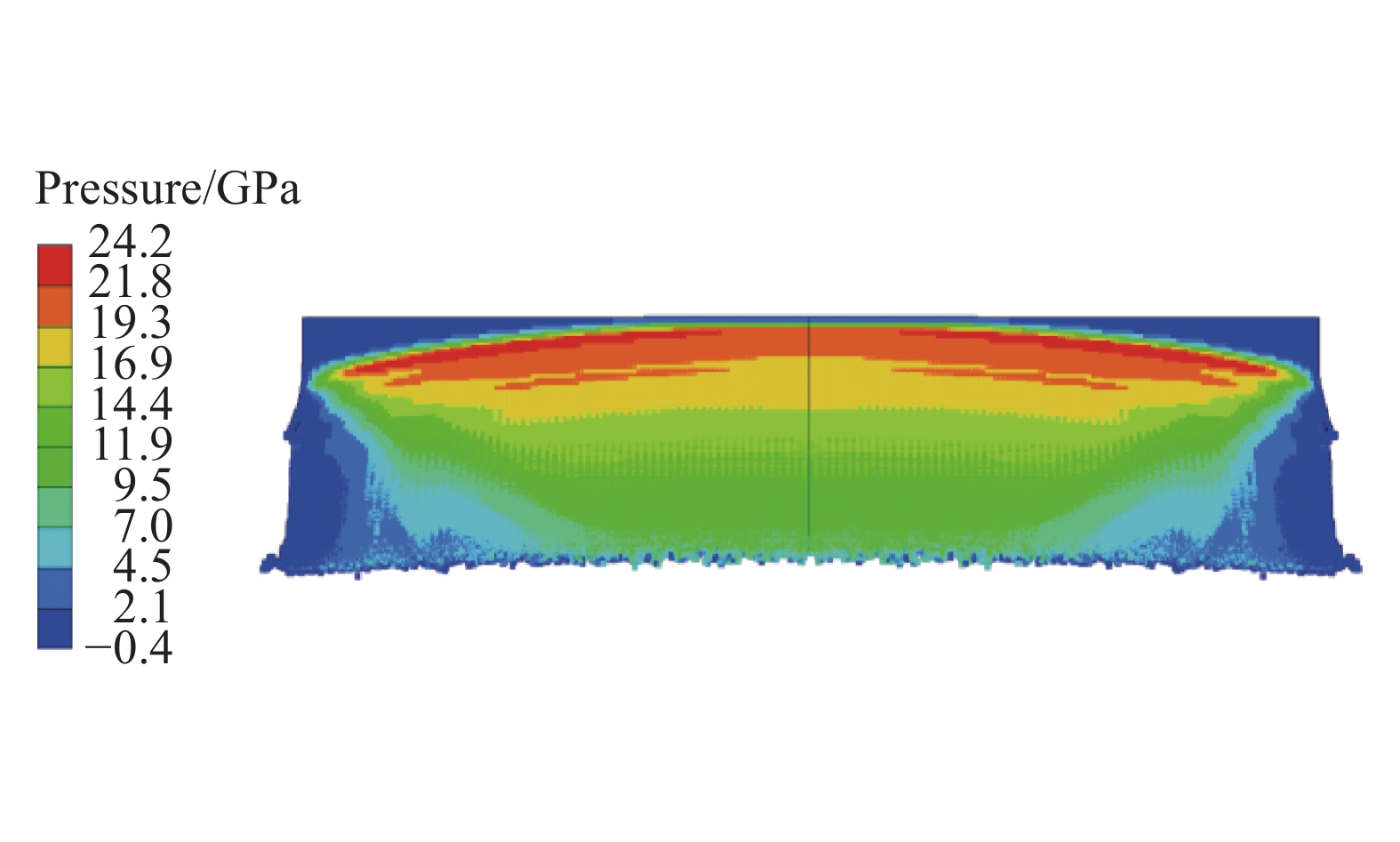

    图 2  冲击波到达自由表面时刻压力分布

    Figure 2.  Pressure distribution in the Sn specimen when the shock wave arriving at the free surface

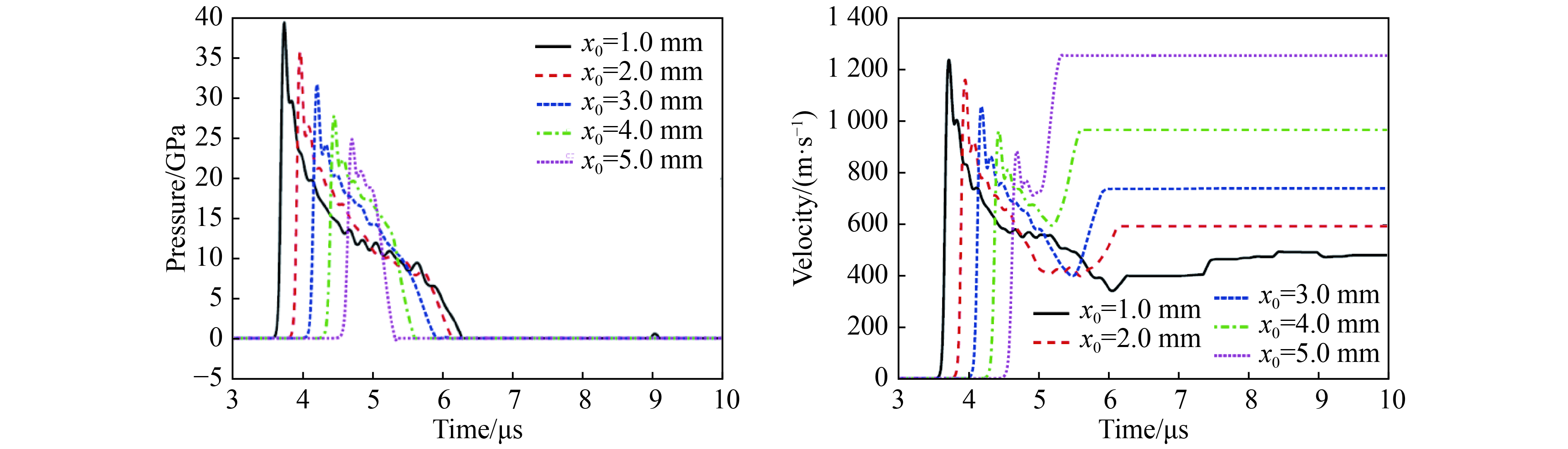

    图 3  样品中心轴线位置沿厚度方向的压力剖面演化

    Figure 3.  Evolution of pressure distribution along the central axis of the Sn specimen

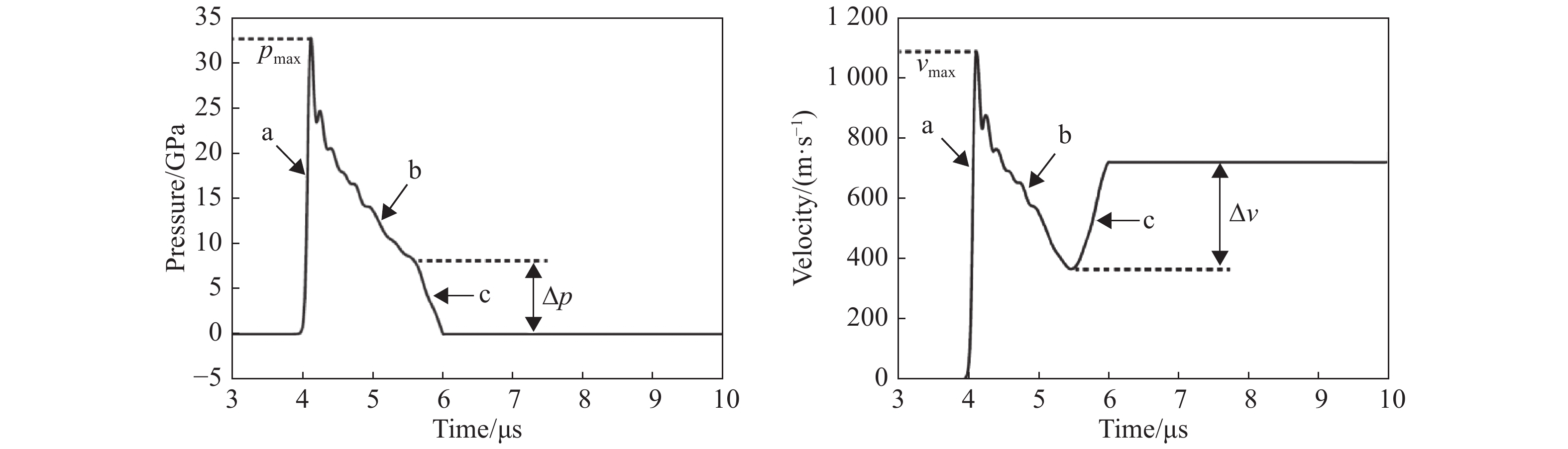

    图 4  锡样品中间点的压力和速度的演化

    Figure 4.  Evolutions of pressure and velocity at the centre of the Sn specimen

    图 5  锡样品中心轴上不同厚度处的压力和速度的演化

    Figure 5.  Evolution of pressure and velocity at different sites along the central axis of the Sn specimen

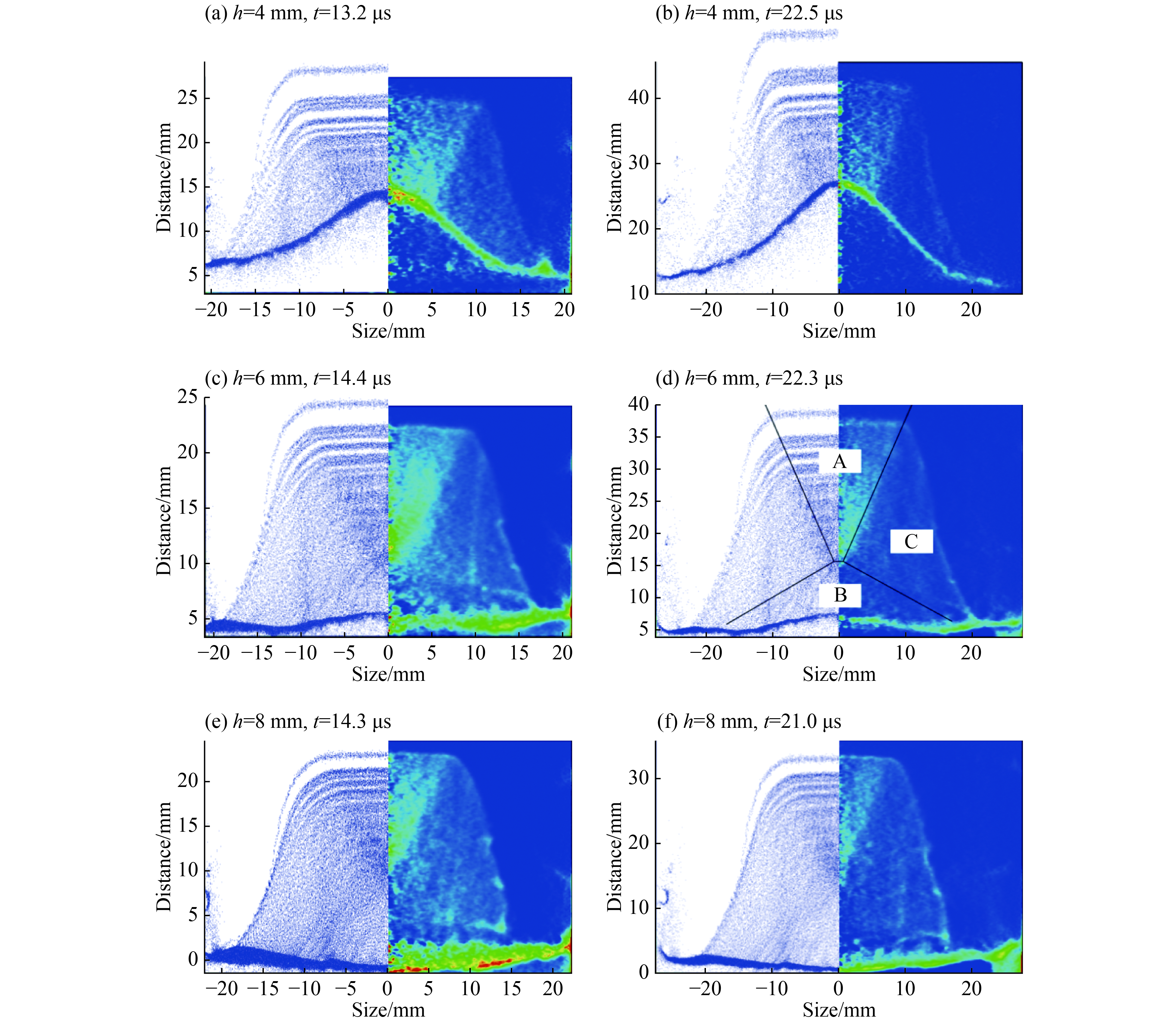

    图 6  爆轰加载下不同厚度锡样品碎片云分布的数值模拟结果与实验结果[9]的比较

    Figure 6.  Comparisons of fragment distributions between simulation results and experimental results[9] for the tin specimens with different thicknesses under explosive loading

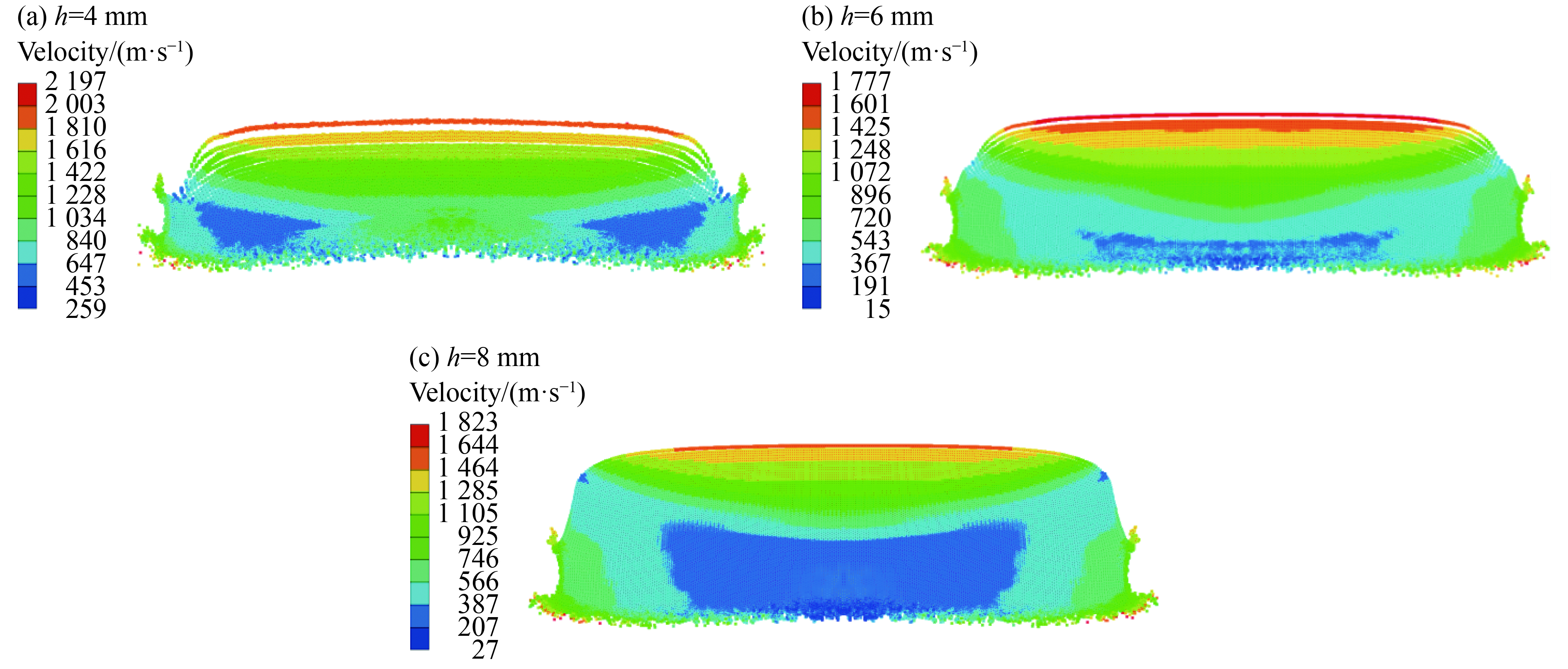

    图 8  起爆后6.4 μs时刻不同厚度Sn样品内部速度分布

    Figure 8.  Velocity distributions in the Sn specimens with different thicknesses at 6.4 μs after detonation

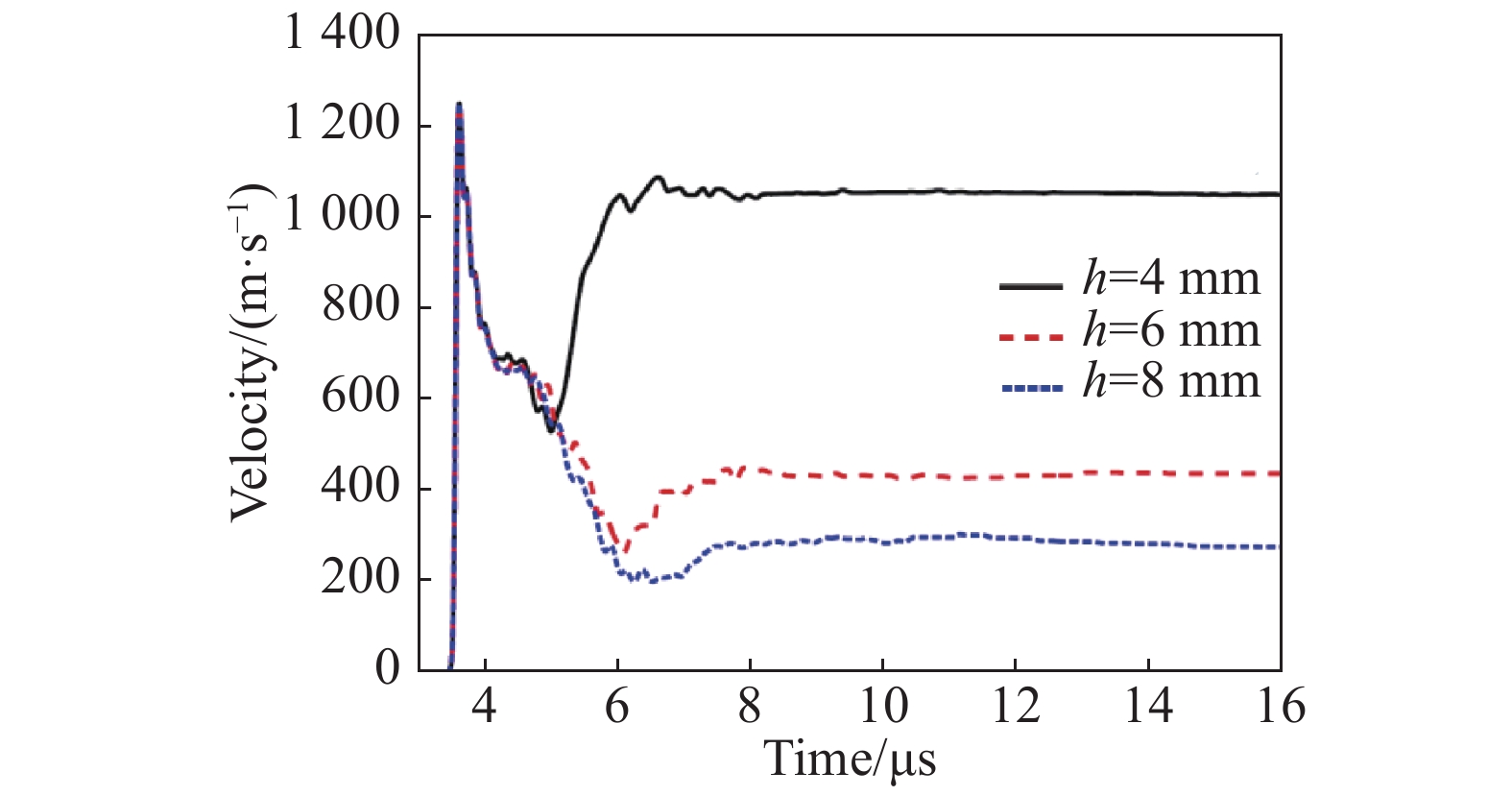

    图 7  不同厚度锡样品中心轴上离底面0.5 mm处速度演化
