气体泄爆压力分步计算模型及其湍流修正

孙松 高康华 邱艳宇 王明洋

引用本文:
Citation:

气体泄爆压力分步计算模型及其湍流修正

    作者简介: 孙 松(1991- ),男,博士研究生,sunsongky23@163.com;
  • 中图分类号: O381; X932

A sub-step calculation model of gas explosion venting pressure and its turbulent correction

  • CLC number: O381; X932

  • 摘要: 通过将密闭空间内爆燃泄放过程进行微分,假设各微分时段内爆燃泄放过程均按照先燃烧、再泄放、最后压力平衡的过程独立分步进行,最终得到泄爆压力分步计算模型。同时,在尺寸为2 m×1.2 m×0.6 m的爆炸腔体一端安装击穿压力相同、泄放面积不同的泄爆构件进行泄爆实验,对分步压力计算模型进行验证。对比发现:大面积泄放条件下,2个传感器测得的压力曲线基本重合,均为单峰值曲线,此时模型计算值与实验结果吻合较好;小面积泄放条件下,腔体内压力曲线均为双峰值曲线,由于泄放截面改变加剧口部湍流扰动,使得腔体内部产生压力梯度,近泄爆口处传感器测得的第2个压力峰值要大于腔体内部传感器相应的测量值,经湍流速度修正后的压力计算模型可以较好地描述近泄爆口处的压力变化情况。
  • 图 1  爆燃泄放分步计算模型示意图

    Figure 1.  Diagrams of the sub-steps model for combustion venting

    图 2  实验系统示意图

    Figure 2.  Schematic of the experimental system

    图 3  泄爆构件示意图(单位为mm)

    Figure 3.  Schematic diagrams of vent covers (unit in mm)

    图 4  可燃气体的体积分数不同、采用泄爆板作为泄爆构件时,泄爆压力的计算值与实验测量结果的比较

    Figure 4.  Comparison of gas explosion venting pressure between calculated results by the model and experimental ones in the experiments with vent plates at different volume fractions of combustible gas

    图 5  可燃气体的体积分数不同、采用泄爆膜作为泄爆构件时,泄爆压力的计算值与实验测量结果的比较

    Figure 5.  Comparison of gas explosion venting pressures between the model and the tests with vent films at different volume fractions of combustible gas

    图 6  运用本文计算模型计算其他研究者的实验工况[5, 7, 18]下的泻爆压力

    Figure 6.  Gas explosion venting pressures calculated by the model proposed in this paper for the experimental conditions[5, 7, 18] of other researchers

    图 7  针对体积分数不同的可燃气体,修正后的压力计算模型得到的泻爆压力与实验结果的比较

    Figure 7.  Comparison of gas explosion venting pressures calculated by the modified model and the test data at different volume fractions of combustible gas

  • [1] COOPER M G, FAIRWEATHER M, TITE J P. On the mechanisms of pressure generation in vented explosions [J]. Combustion and Flame, 1986, 65(1): 1–14. DOI: 10.1016/0010-2180(86)90067-2.
    [2] CHAO J, BAUWENS C R, DOROFEEV S B. An analysis of peak overpressures in vented gaseous explosions [J]. Proceedings of the Combustion Institude, 2011, 33(2): 2367–2374. DOI: 10.1016/j.proci.2010.06.144.
    [3] 师喜林, 王志荣, 蒋军成. 球形容器内气体的泄爆过程 [J]. 爆炸与冲击, 2009, 29(4): 390–394. DOI: 10.11883/1001-1455(2009)04-0390-05.
    SHI Xilin, WANG Zhirong, JIANG Juncheng. Explosion-vented processes for methane-air premixed gas in spherical vessels with venting pipes [J]. Explosion and Shock Waves, 2009, 29(4): 390–394. DOI: 10.11883/1001-1455(2009)04-0390-05.
    [4] 胡俊, 浦以康, 万士昕, 等. 柱形容器开口泄爆过程中压力发展特性的实验研究 [J]. 爆炸与冲击, 2001, 21(1): 47–52. doi: 10.3321/j.issn:1001-1455.2001.01.010
    HU Jun, PU Yikang, WAN Shixin, et al. Experimental investigations of pressure development during explosion vent from cylindrical vessels [J]. Explosion and Shock Waves, 2001, 21(1): 47–52. doi: 10.3321/j.issn:1001-1455.2001.01.010
    [5] BAUWENS C R, CHAFFEE J, DOROFEEV S. Effect of ignition location, vent size, and obstacles on vented explosion overpressures in propane-air mixtures [J]. Combustion Science and Technology, 2010, 182(11−12): 1915–1932. DOI: 10.1080/00102202.2010.497415.
    [6] BRADLEY D, MITCHESON A. The venting of gaseous explosions in spherical vessels: Ⅱ: theory and experiment [J]. Combustion and Flame, 1978, 32: 237–255. DOI: 10.1016/0010-2180(78)90099-8.
    [7] HAN Yongli, CHEN Longzhu. Mechanical model of domestic gas explosion load [J]. Transactions of Tianjin University, 2008, 14(6): 434–440. DOI: 10.1007/s12209-008-0075-x.
    [8] UGARTE O J, AKKERMAN V, RANGWALA A S. A computational platform for gas explosion venting [J]. Process Safety and Environmental Protection, 2016, 99: 167–174. DOI: 10.1016/j.psep.2015.11.001.
    [9] National Fire Protection Association. Standard on explosion protection by deflagration venting: NFPA68-2013 [S]. Quincy: National Fire Protection Association, 2013.
    [10] SUSTEK J, JANOVSKY B. Comparison of empirical and semi-empirical equations for vented gas explosion with experimental data [J]. Journal of Loss Prevention in the Process Industries, 2013, 26(6): 1549–1557. DOI: 10.1016/j.jlp.2013.08.014.
    [11] KOBIERA A, KINDRACKI J, ZYDAK P, et al. A new phenomenological model of gas explosion based on characteristics of flame surface [J]. Journal of Loss Prevention in the Process Industries, 2007, 20(3): 271–280. DOI: 10.1016/j.jlp.2007.04.023.
    [12] KIM Joon Hyun, KIM Joo-Hyun. Simplified modeling of deflagration in vessels [J]. Journal of Mechanical Science and Technology, 2004, 18(8): 1338–1348. DOI: 10.1007/bf02984248.
    [13] GU X Z, HAQ M Z, LAWES M, et al. Laminar burning velocity and Markstein lengths of methane-air mixtures [J]. Combustion and Flame, 2000, 121(1−2): 41–58. DOI: 10.1016/S0010-2180(99)00142-X.
    [14] 赵衡阳. 气体和粉尘爆炸原理[M]. 北京: 北京理工大学出版社, 1996.
    [15] BAO Qi, FANG Qin, ZHANG Yadong, et al. Effects of gas concentration and venting pressure on overpressure transients during vented explosion of methane-air mixtures [J]. Fuel, 2016, 175: 40–48. DOI: 10.1016/j.fuel.2016.01.084.
    [16] MOEN I O, LEE J H S, HJERTAGER B H, et al. Pressure develpoment due to turbulent flame propagation in large-scale methane-air explosions [J]. Combustion and Flame, 1982, 47: 31–52. doi: 10.1016/0010-2180(82)90087-6
    [17] WEI Haiqiao, GAO Dongzhi, ZHOU Lei, et al. Different combustion modes caused by flame-shock interactions in a confined chamber with a perforated plate [J]. Combustion and Flame, 2017, 178: 277–285. DOI: 10.1016/j.combustflame.2017.01.011.
    [18] 孙敖. 建筑物内可燃气体爆炸泄放研究[D]. 南京: 解放军理工大学, 2013.
    [19] MASRI A R, IBRAHIM S S, NEHZAT N, et al. Experimental study of premixed flame propagation over various solid obstructions [J]. Experimental Thermal and Fluid Science, 2000, 21(1-3): 109–116. DOI: 10.1016/S0894-1777(99)00060-6.
    [20] 孙松, 高康华. 管道内气体爆炸时火焰传播湍流因子的研究 [J]. 煤炭学报, 2016, 41(S2): 441–447. DOI: 10.13225/j.cnki.jccs.2016.0102.
    SUN Song, GAO Kanghua. Study on turbulence factors of flame propagation in tube under gas explosion [J]. Journal of China Coal Society, 2016, 41(S2): 441–447. DOI: 10.13225/j.cnki.jccs.2016.0102.
    [21] PAOLO C, ROTA R, CARR S, et al. Vented gas deflagration: a detailed mathematical model tuned on a large set of experimental data [J]. Combustion and Flame, 1990, 80(1): 49–64. DOI: 10.1016/0010-2180(90)90051-R.
  • [1] 姜孝海范宝春叶经方 . 泄爆外流场的可视化. 爆炸与冲击, 2005, 25(1): 5-10. doi: 10.11883/1001-1455(2005)01-0005-06
    [2] 范宝春姜孝海 . 高压泄爆导致的二次爆炸. 爆炸与冲击, 2005, 25(1): 11-16. doi: 10.11883/1001-1455(2005)01-0011-06
    [3] 高聪李化苏丹黄卫星 . 密闭空间煤粉的爆炸特性. 爆炸与冲击, 2010, 30(2): 164-168. doi: 10.11883/1001-1455(2010)02-0164-05
    [4] 郭强王明洋高康华赵天辉孙松 . 方形空间可燃气体爆燃泄爆实验及三维数值模拟研究. 爆炸与冲击, 2018, 38(5): 1099-1105. doi: 10.11883/bzycj-2017-0087
    [5] 饶国宁陈网桦梁德山彭金华 . 密闭空间内不同炸药爆源的能量输出结构及与目标作用研究. 爆炸与冲击, 2007, 27(5): 445-450. doi: 10.11883/1001-1455(2007)05-0445-06
    [6] 喻健良闫兴清李迪 . 采用泄爆管的粉尘爆炸在泄放过程中的压力特性. 爆炸与冲击, 2012, 32(6): 669-672. doi: 10.11883/1001-1455(2012)06-0669-04
    [7] 孙松王明洋高康华赵天辉郭强 . 大尺度泄爆构件对室内爆燃压力影响的实验研究. 爆炸与冲击, 2018, 38(2): 359-366. doi: 10.11883/bzycj-2016-0211
    [8] 胡俊浦以康万士昕贾复 . 柱形容器开口泄爆过程中压力发展特性的实验研究. 爆炸与冲击, 2001, 21(1): 47-52.
    [9] 王超强杨石刚方秦鲍麒 . 点火位置对泄爆空间甲烷-空气爆炸荷载的影响. 爆炸与冲击, 2018, 38(4): 898-904. doi: 10.11883/bzycj-2016-0344
    [10] 尤明伟蒋军成喻源王志荣 . 等泄压比条件下连通容器泄爆实验研究. 爆炸与冲击, 2012, 32(2): 221-224. doi: 10.11883/1001-1455(2012)02-0221-04
    [11] 叶经方姜孝海贾正望董刚范宝春 . 泄爆诱导二次爆炸的实验研究. 爆炸与冲击, 2004, 24(4): 356-362.
    [12] 张厚生 . 用氮当量公式及修正氮当量公式计算炸药爆轰压力. 爆炸与冲击, 1984, 4(2): 79-82.
    [13] 张庆武蒋军成喻源崔益虎 . 基于支持向量机的导管泄爆容器压力峰值预测. 爆炸与冲击, 2014, 34(6): 748-753. doi: 10.11883/1001-1455(2014)06-0748-06
    [14] 罗蕴华王俊德陈作如 . 泄爆管瞬态火焰温度光谱法测量. 爆炸与冲击, 1991, 11(4): 359-363.
    [15] 师喜林王志荣蒋军成 . 球形容器内气体的泄爆过程. 爆炸与冲击, 2009, 29(4): 390-394. doi: 10.11883/1001-1455(2009)04-0390-05
    [16] 国迂贤张厚生 . 炸药爆轰性质计算的氮当量公式及修正氮当量公式:炸药爆速的计算. 爆炸与冲击, 1983, 3(3): 56-66.
    [17] 张继军张东亮赵建伟张宝国崔云霄 . 小比距离密闭空腔爆炸爆后气体温度和压力测量技术研究. 爆炸与冲击, 2019, 39(2): 024103-1-024103-6. doi: 10.11883/bzycj-2018-0039
    [18] 翟希梅王永辉 . 爆炸荷载下网壳结构的动力响应及泄爆措施. 爆炸与冲击, 2012, 32(4): 404-410. doi: 10.11883/1001-1455(2012)04-0404-07
    [19] 胡俊万士昕浦以康贾复JAROSINSKIJozef . 柱形容器开口泄爆过程中的火焰传播特性. 爆炸与冲击, 2004, 24(4): 330-336.
    [20] 曹菊珍 . 爆轰波数值计算中人为粘性与空间步长的匹配关系. 爆炸与冲击, 1986, 6(2): 137-142.
  • 加载中
图(7)
计量
  • 文章访问数:  9
  • HTML全文浏览量:  89
  • PDF下载量:  4
  • 被引次数: 0
出版历程
  • 收稿日期:  2017-11-06
  • 录用日期:  2018-01-09
  • 网络出版日期:  2019-07-25
  • 刊出日期:  2019-05-01

气体泄爆压力分步计算模型及其湍流修正

    作者简介:孙 松(1991- ),男,博士研究生,sunsongky23@163.com
  • 陆军工程大学爆炸冲击防灾减灾国家重点实验室,江苏 南京 210007

摘要: 通过将密闭空间内爆燃泄放过程进行微分,假设各微分时段内爆燃泄放过程均按照先燃烧、再泄放、最后压力平衡的过程独立分步进行,最终得到泄爆压力分步计算模型。同时,在尺寸为2 m×1.2 m×0.6 m的爆炸腔体一端安装击穿压力相同、泄放面积不同的泄爆构件进行泄爆实验,对分步压力计算模型进行验证。对比发现:大面积泄放条件下,2个传感器测得的压力曲线基本重合,均为单峰值曲线,此时模型计算值与实验结果吻合较好;小面积泄放条件下,腔体内压力曲线均为双峰值曲线,由于泄放截面改变加剧口部湍流扰动,使得腔体内部产生压力梯度,近泄爆口处传感器测得的第2个压力峰值要大于腔体内部传感器相应的测量值,经湍流速度修正后的压力计算模型可以较好地描述近泄爆口处的压力变化情况。

English Abstract

  • 可燃性气体因其来源广、热能高、污染小等特点已经成为人们生产、生活中最常用的能源之一;与此同时,频繁发生的气体爆炸事故也给人们的生命财产安全带来了巨大威胁。泄爆是工程实际中最常用的防护措施,研究者们对于泄爆条件下空间内的爆炸压力进行了大量的实验研究[1-5],对气体爆炸的物理过程及各影响因素有了较全面的了解。

    同时,出于安全性、经济性和实用性的考虑,研究者们以大量实验为基础结合气体爆炸物理过程进行了理论模型的研究,以期能够预测空间内气体爆炸压力的变化情况。Bradley等[6]根据守恒方程、理想气体状态方程和等熵压缩方程推导出关于升压速率的偏微分方程组,成为其后理论模型发展的基础。Han等[7]通过对比模型计算值与实验结果发现,压力计算模型可以较好地描述建筑空间内的压力变化,随后通过模型计算探讨了泄放面积、泄放压力、屋室尺寸、气体浓度和点火位置对爆燃压力的影响。Ugarte等[8]根据不同点火位置、容器形状在一维等熵泄放模型的基础上对火焰面积、火焰传播速度和外部爆燃压力进行修正,对比发现修正后的模型与实验结果吻合更好。美国防火规范NFPA68-2013[9]中总结大量实验数据得到不同工况下泄爆压力及泄爆面积的简化确定方法,为实际工程防护提供了重要指导。Sustek等[10]使用常用经验与半经验公式对不同实验工况进行计算,对比发现,由于各经验公式中的参数很多都是基于实验数据拟合得到,因此各公式适用范围较窄,使用经验公式计算不同工况可能会产生较大误差。

    现有的气体爆燃压力计算方法多是以大量实验数据为基础评估空间内的最大峰值超压,无法准确描述空间内的压力变化过程;数值模拟方法计算成本高,耗时长,不利于工程快速评估应用;而常用的压力计算模型[11-13]多为关于升压速率的偏微分方程组,其求解过程较复杂,同时这些模型大多假设泄放构件开启后先泄放已燃气体,再泄放未反应气体,无法计算同时泄放已燃气体和未反应气体的工况。本文中,通过将爆燃过程进行微分,假设每个微小时间段内爆燃泄放过程均按照先燃烧、再泄放、最后压力平衡的过程独立分步进行,得到了泄爆压力分步计算模型;同时在尺寸为2 m×1.2 m×0.6 m的爆炸腔体一端安装不同面积的泄压结构进行泄爆实验,对分步压力计算模型进行验证,并根据实验结果对模型进行湍流修正。该模型清晰地反映了气体爆燃泄放机理,通过对微分时段内的分步计算过程进行迭代,可以较好地描述泄爆条件下空间内的压力及各状态参数的变化过程,计算过程简单,可为工程实际中快速评估内爆炸压力提供参考;经过湍流加速修正的压力计算模型可以较好地描述因泄放截面改变引起的湍流区域内的压力变化情况。

    • 由于爆燃过程非常复杂,涉及到燃烧学、热动力学、流体动力学等多方面内容,因此在模型计算时假设可燃气体密度均匀充满密闭空间且符合理想气体状态方程;同时假设密闭容器为绝热壁面,忽略热交换及内部反应的能量耗散过程。

      泄放条件下气体爆燃的超压变化过程受燃烧产生的压力和泄放降低的压力共同影响,变化过程较复杂,为简化计算将燃烧过程和泄放过程单独考虑,将气体爆燃泄放过程分成3个独立阶段:(1)只燃烧不泄放(confined combustion stage)。将此阶段简化为密闭空间内的爆燃过程,不考虑泄放对于爆燃压力的影响。(2)泄放过程(venting stage)。第1阶段燃烧结束后室内压力上升,高于外部环境压力,此时燃烧产物和未燃气体将分别发生泄放。(3)泄放后压力平衡阶段(pressure equilibrium stage)。该阶段泄放过程结束,此时空间内部燃烧产物与未燃气体压力不同,空间内部会发生气体流动最终达到压力平衡。密闭空间内气体爆燃泄放过程如图1所示,图1(a)(c)为燃烧反应阶段,图1(d)(e)为泄放阶段,图1(f)为压力平衡阶段。

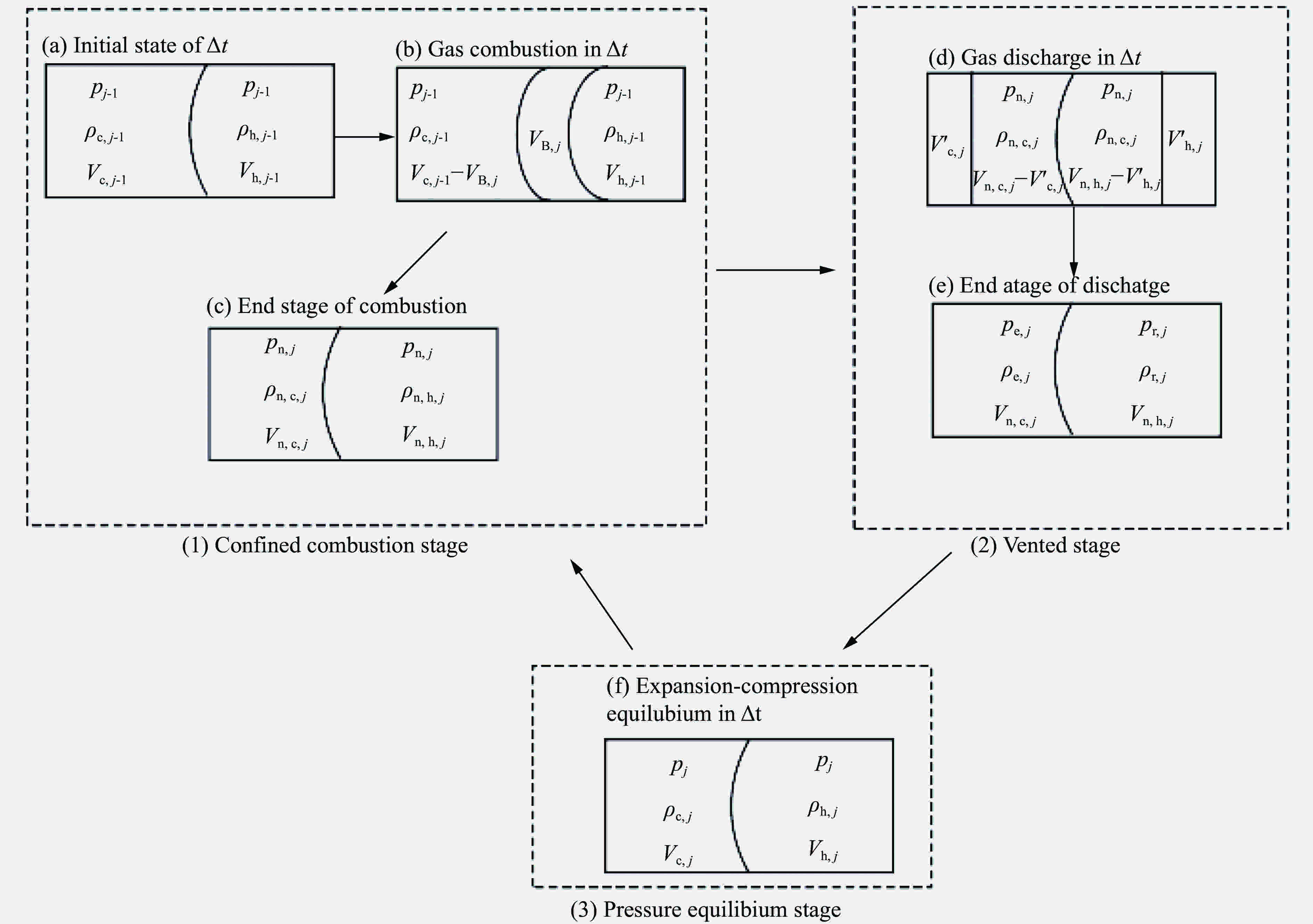

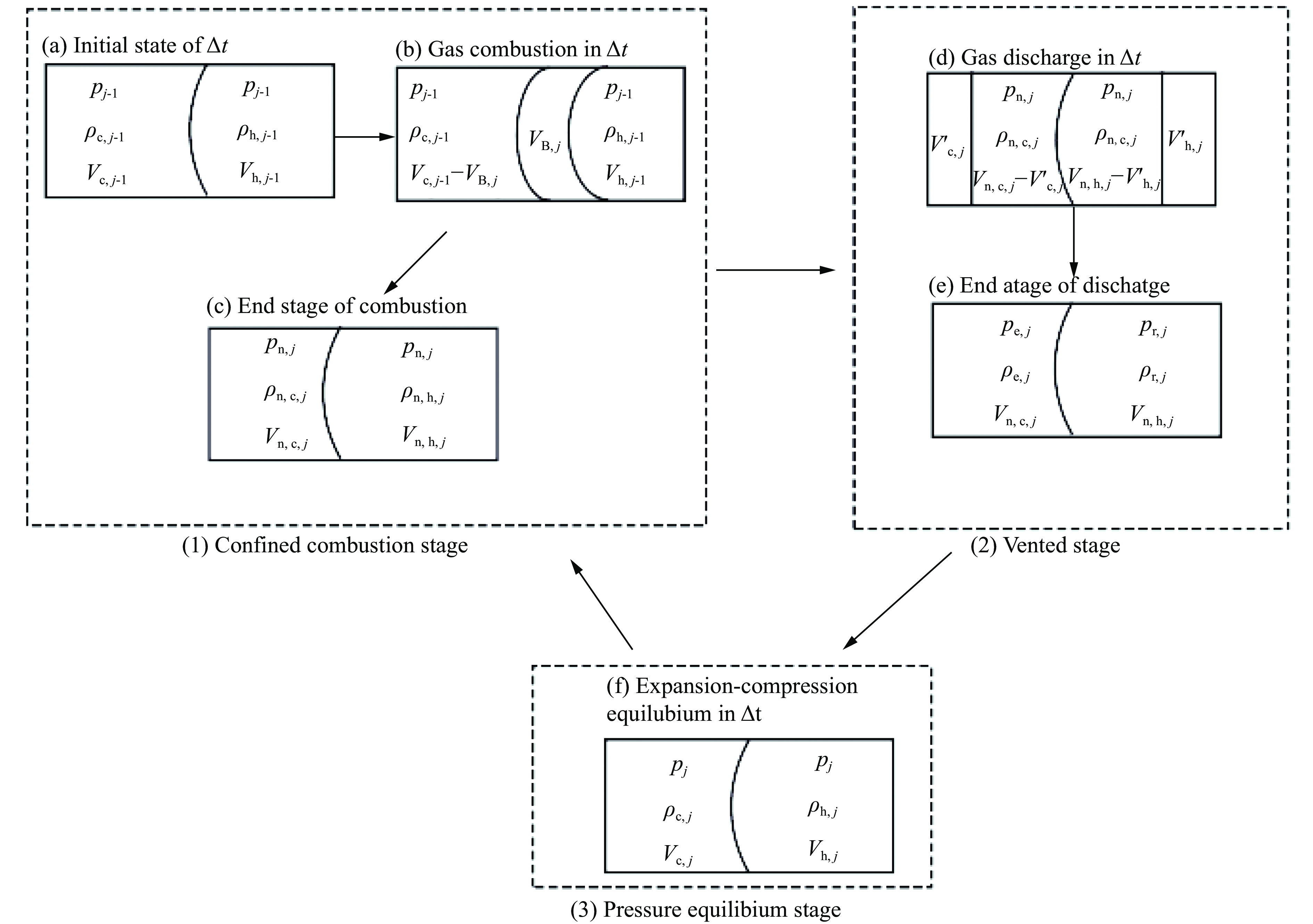

      图  1  爆燃泄放分步计算模型示意图

      Figure 1.  Diagrams of the sub-steps model for combustion venting

    • 通常假设预混气体以规则球形燃烧并向四周扩散,则在$\Delta t$时间内所燃烧的体积为:

      $ {V_{{{\rm B},j}}} = (4{{\text{π}} }/3){\left( {\sqrt[3]{{{{3{V_{{{\rm h},j} - 1}}}/{(4{{\text{π}} )}}}}} + S\Delta t} \right)^3} - {V_{{{\rm h},j} - 1}} $

      式中:${V_{{{\rm B},j}}}$为第j个时间段内燃烧的气体体积;S为火焰传播速度;${V_{{{\rm h},j} - 1}}$j−1时刻已燃气体体积。

      现定义燃尽率$\Delta {\mu _{{j}}}$$\Delta t$时间内燃烧的气体质量与可燃气体总质量之比,则:

      $ \Delta {\mu _{{j}}} = {{{V_{{{\rm B},j}}}{\rho _{{{\rm c},j} - 1}}} / {({V_0}{\rho _0})}} $

      式中:${\rho _{{{\rm c},j} - 1}}$j−1时刻未燃气体密度,${V_0}$为爆炸空间总体积,${\rho _0}$为初始气体密度。

      又因为根据等熵压缩方程,在绝热过程中有:

      $ {\rho _{{\rm{c}},{{j}} - 1}}/{\rho _0} = \sqrt[{^{\gamma _{_{\rm{u}}}}}]{{{p_{{{j}} - 1}}/{p_0}}} $

      式中:${\gamma _{\rm{u}}}$为未燃气体绝热指数,${p_{{{j}} - 1}}$j−1时刻空间内的压力,p0为空间内的初始压力。

      $\Delta {\mu _{{j}}}$可以写成:

      $ \Delta {\mu _{{j}}} = \left( {{V_{{\rm{B}},{{j}}}}/{V_0}} \right)\sqrt[{^{\gamma _{_{\rm{u}}}}}]{{{p_{{{j}} - 1}}/{p_0}}} $

      由于空间内的压力随气体燃烧分数的增大而升高,假设室内压力的升高与燃烧产物生成量成线性关系[14],则图1中(c)阶段室内压力为:

      $ {p_{{\rm{n}},{{j}}}} = {p_{{{j}} - 1}} + \Delta {\mu _{{j}}}({p_{\rm{b}}} - {p_0}) $

      式中:${p_{\rm{b}}}$为密闭空间内气体爆燃产生的最大压力,该值与气体种类和浓度有关;${p_{{\rm{n}},{{j}}}}$j时刻密闭燃烧阶段结束时内部压力值。

      由于整个反应过程为绝热过程且压力${p_{{\rm{n}},{{j}}}}$已知,则根据等熵压缩方程:

      $ {p_{{{j}} - 1}}{({V_{{\rm{c}},{{j}} - 1}} - {V_{{\rm{B}},{{j}}}})^{{\gamma _{\rm{u}}}}} = {p_{{\rm{n}},{{j}}}}V_{{\rm{n}},{\rm{c}},{{j}}}^{{\gamma _{\rm{u}}}} $

      可得图1j时刻(c)阶段未燃气体体积为:

      $ {V_{{\rm{n}},{\rm{c}},{{j}}}} = ({V_0} - {V_{{\rm{h}},{{j}} - 1}} - {V_{{\rm{B}},{{j}}}})\sqrt[^{{\gamma _{_{\rm{u}}}}}]{{{p_{{{j}} - 1}}/{p_{{\rm{n}},{{j}}}}}} $

      已燃气体体积为:

      $ {V_{{\rm{n}},{\rm{h}},{{j}}}} = {V_0} - {V_{{\rm{n}},{\rm{c}},{{j}}}} $

      式中:${V_{{\rm{c}},{{j}} - 1}}$j−1时刻未燃气体体积;${V_{{\rm{h}},{{j}} - 1}}$j−1时刻已燃气体的体积。

      由质量守恒可得图1中(c)阶段未燃气体密度为:

      $ {\rho _{{\rm{n,c}},{{j}}}} = {\rho _{\rm{c},{{j}} - 1}}({V_{{\rm c,}{{j}} - 1}} - {V_{{\rm B,}{{j}}}})/{V_{{\rm{n,c,}}{{j}}}} $

      式中:${\rho _{{\rm{n,c}},{{j}}}}$j时刻燃烧阶段结束时未燃气体密度, ${\rho _{{\rm c},{{j}} - 1}}$j−1时刻未燃气体密度。

      已燃气体密度为:

      $ {\rho _{{\rm{n,h}},{{j}}}} = ({\rho _{{\rm h,}{{j}} - 1}}{V_{{\rm h,}{{j}} - 1}} + {\rho _{{\rm c,}{{j}} - 1}}{V_{{\rm B,}{{j}}}})/{V_{{\rm{n,h,}}{{j}}}} $

      式中:${\rho _{{\rm{n,h}},{{j}}}}$j时刻燃烧阶段结束时燃烧产物密度, ${\rho _{{\rm h,}{{j}} - 1}}$j−1时刻燃烧产物密度。

      此时第j个时间段内燃烧阶段结束,开始进行泄放阶段的压力计算。

    • 考虑实际情况,假设该阶段未燃气体与燃烧产物分别发生泄放且外界气压恒为标准大气压,则以次临界速度(${p_0}/{p_{{{j}} - 1}} \text{≥} {\beta _{\rm{k}}}$)泄放时[6, 14],单位时间内泄放的燃烧产物和未燃气体体积分别为:

      $ V_{{\rm h,}{{j}}}' = \frac{{{A_{{\rm h,}{{j}}}}\Delta t}}{{{\rho _{{\rm{n,h,}}{{j}}}}}}\sqrt {\frac{{2{\gamma _{{\rm b}}}}}{{{\gamma _{{\rm b}}} - 1}}{p_{{{j}} - 1}}{\rho _{{\rm h,}{{j}} - 1}}{{\left( {\frac{{{p_0}}}{{{p_{{{j}} - 1}}}}} \right)}^{2/{\gamma _{_{\rm{b}}}}}} - {{\left( {\frac{{{p_0}}}{{{p_{{{j}} - 1}}}}} \right)}^{^{{\gamma _{_{\rm{b}}}} + 1/{\gamma _{_{\rm{b}}}}}}}} $

      $ V_{{\rm c,}{{j}}}' = \frac{{{A_{{\rm c,}{{j}}}}\Delta t}}{{{\rho _{{\rm{n,c,}}{{j}}}}}}\sqrt {\frac{{2{\gamma _{\rm{u}}}}}{{{\gamma _{\rm{u}}} - 1}}{p_{{{j}} - 1}}{\rho _{{\rm c,}{{j}} - 1}}{{\left( {\frac{{{p_0}}}{{{p_{{{j}} - 1}}}}} \right)}^{^{2/{\gamma _{_{\rm{u}}}}}}} - {{\left( {\frac{{{p_0}}}{{{p_{{{j}} - 1}}}}} \right)}^{^{^{{\gamma _{_{\rm{u}}}} + 1/{\gamma _{_{\rm{u}}}}}}}}} $

      以临界速度(${p_0}/{p_{{{j}} - 1}} \text{≤} {\beta _{\rm{k}}}$)泄放时,单位时间内泄放的燃烧产物和未燃气体体积分别为:

      $ V_{{\rm h,}{{j}}}' = \frac{{{A_{{\rm h,}{{j}}}}\Delta t}}{{{\rho _{{\rm{n,h,}}{{j}}}}}}\sqrt {{\gamma _{\rm{b}}}{{\left( {\frac{2}{{{\gamma _{\rm{b}}} + 1}}} \right)}^{\frac{{{\gamma _{{}_{\rm{b}}}} + 1}}{{{\gamma _{{}_{\rm{b}}}} - 1}}}}{p_{{{j}} - 1}}{\rho _{{\rm h,}{{j}} - 1}}} $

      $ V_{{\rm c,}{{j}}}' = \frac{{{A_{{\rm c,}{{j}}}}\Delta t}}{{{\rho _{{\rm{n,c,}}{{j}}}}}}\sqrt {{\gamma _{\rm{u}}}{{\left( {\frac{2}{{{\gamma _{\rm{u}}} + 1}}} \right)}^{\frac{{{\gamma _{{}_{\rm{u}}}} + 1}}{{{\gamma _{{}_{\rm{u}}}} - 1}}}}{p_{{{j}} - 1}}{\rho _{{\rm c,}{{j}} - 1}}} $

      式中:${A_{{\rm h,}{{j}}}}$${A_{{\rm c,}{{j}}}}$分别为$\Delta t$时间内燃烧产物和未燃产物的泄放流动面积;${\gamma _{\rm{b}}}$为燃烧产物的绝热指数;${\beta _{\rm{k}}}$为临界比值,其计算公式为${\beta _{\rm{k}}} = {[2/({\gamma _{\rm{u}}} + 1)]^{{\gamma _{\rm{u}}}/({\gamma _{\rm{u}}} - 1)}}$

      由于发生气体泄放,未燃气体和燃烧产物的密度及压力均发生变化,根据等熵压缩方程可得图1中(e)阶段j时刻泄放阶段结束时空间内未燃气体和燃烧产物的压力分别为:

      $ {p_{{\bf{e}},{{j}}}} = {p_{{\rm n,}{{j}}}}{\left( {\frac{{{V_{{\rm{n,c,}}{{j}}}} - V_{{\rm c,}{{j}}}'}}{{{V_{{\rm{n,c,}}{{j}}}}}}} \right)^{{\gamma _{\rm{u}}}}} $

      $ {p_{{\rm r,}{{j}}}} = {p_{{\rm n,}{{j}}}}{\left( {\frac{{{V_{{\rm{n,h,}}{{j}}}} - V_{{\rm h,}{{j}}}'}}{{{V_{{\rm{n,h,}}{{j}}}}}}} \right)^{{\gamma _{\rm{b}}}}} $

      j时刻泄放阶段结束时空间内未燃气体和燃烧产物的密度分别为:

      $ {\rho _{{\rm e,}{{j}}}} = \frac{{{V_{{\rm{n,c,}}{{j}}}} - V_{{\rm c,}{{j}}}'}}{{{V_{{\rm{n,c,}}{{j}}}}}}{\rho _{{\rm{n,c,}}{{j}}}} $

      $ {\rho _{{\rm r,}{{j}}}} = \frac{{{V_{{\rm{n,h,}}{{j}}}} - V_{{\rm h,}{{j}}}'}}{{{V_{{\rm{n,h,}}{{j}}}}}}{\rho _{{\rm{n,h}},{{j}}}} $

      在第2阶段中假设只发生气体的泄放流动,但空间内未燃气体与已燃气体所占体积不发生改变,此时第2阶段结束,开始进行空间内压力平衡阶段的计算。

    • 由等熵压缩方程可知:

      $ {p_{{\rm e,}{{j}}}}V_{{\rm{n,c,}}{{j}}}^{{\gamma _{\rm{u}}}} = {p_{{j}}}V_{{\rm c,}{{j}}}^{{\gamma _{\rm{u}}}} $

      $ {p_{{\rm r,}{{j}}}}V_{{\rm{n,h,}}{{j}}}^{{\gamma _{\rm{b}}}} = {p_{{j}}}{({V_0} - {V_{{\rm c,}{{j}}}})^{{\gamma _{\rm{b}}}}} $

      将式(19)代入式(20)并变形后得完整反应过程结束时空间内的压力:

      $ {p_{j}} = {\left( {\frac{{{V_{{\rm{n,c}},{j}}}\sqrt[{^{{}^{\gamma _{{}_{{\rm{u}}}}}}}]{{{p_{{\rm e,}{{j}}}}}} + {\beta ^{({\gamma _{\rm{u}}} - {\gamma _{\rm{b}}})/\left( {{\gamma _{\rm{u}}}{\gamma _{\rm{b}}}} \right)}}{V_{{\rm{n,h}},{{j}}}}\sqrt[^{{}^{{\gamma _{{}_{\rm{b}}}}}}]{{{p_{{\rm r,}{{j}}}}}}}}{{{V_0}}}} \right)^{{\gamma _{\rm{u}}}}} $

      式中:$\beta = {p_{{\rm{r}},{{j}}}}/{p_{{j}}}$

      求得图1中(f)阶段的压力pj后,根据状态方程与等熵压缩方程可以求得(f)阶段的气体物理参数:

      $ {\rho _{{\rm h,}{{j}}}} = {\rho _{{\rm r,}{{j}}}}\sqrt[{^{\gamma _{_{\rm{b}}}}}]{{\frac{{{p_{{j}}}}}{{{p_{{\rm r,}{{j}}}}}}}} = \frac{{{V_{{\rm{n,h}},{{j}}}} - V_{{\rm h,}{{j}}}'}}{{{V_{{\rm{n,h}},{{j}}}}}}{\rho _{{\rm{n,h,}}{{j}}}}\sqrt[{^{\gamma _{_{\rm{b}}}}}]{{\frac{{{p_{{j}}}}}{{{p_{{\rm r,}{{j}}}}}}}} $

      $ {\rho _{{\rm c,}{{j}}}} = {\rho _{{\rm e,}{{j}}}}\sqrt[{^{\gamma _{_{\rm{u}}}}}]{{\frac{{{p_{{j}}}}}{{{p_{{\rm e,}{{j}}}}}}}} = \frac{{{V_{{\rm{n,c,}}{{j}}}} - V_{{\rm c,}{{j}}}'}}{{{V_{{\rm{n,c,}}{{j}}}}}}{\rho _{{\rm{n,c,}}{{j}}}}\sqrt[{^{\gamma _{_{\rm{u}}}}}]{{\frac{{{p_{{j}}}}}{{{p_{{\rm e,}{{j}}}}}}}} $

      $ {V_{{\rm h,}{{j}}}} = {V_{{\rm{n,h,}}{{j}}}}\sqrt[{^{\gamma _{_{\rm{b}}}}}]{{\frac{{{p_{{\rm r,}{{j}}}}}}{{{p_{{j}}}}}}} {\rm{,}} \;\;\;\;\;\;\; {V_{{\rm c,}{{j}}}} = {V_{{\rm{n,c,}}{{j}}}}\sqrt[{^{\gamma _{_{\rm{u}}}}}]{{\frac{{{p_{{\rm e,}{{j}}}}}}{{{p_{{j}}}}}}} $

      式中:${\rho _{{\rm h,}{{j}}}}$${\rho _{{\rm c,}{{j}}}}$分别为j 时刻整个爆燃泄放过程结束后空间内未燃气体和燃烧产物的密度;${V_{{\rm h,}{{j}}}}$${V_{{\rm c,}{{j}}}}$分别为此时空间内未燃气体和燃烧产物的体积。

      此时第3阶段结束,一个微分时间段内腔体中气体压力、密度、体积的完整变化过程结束,开始迭代进行下一个时间步的计算。

      反应后期若空间内混合气体已全部燃尽,则燃烧过程结束,此时气体继续由内部流向外部空间,直至内外压力平衡。该阶段在迭代计算过程中省略图1(b)(c)过程,即该情况下完整反应流程图变为图1(a)(d)(e)(f)

    • 实验装置由配气系统、长方体爆炸容器、点火系统、泄爆系统与数据采集系统构成,如图2所示。

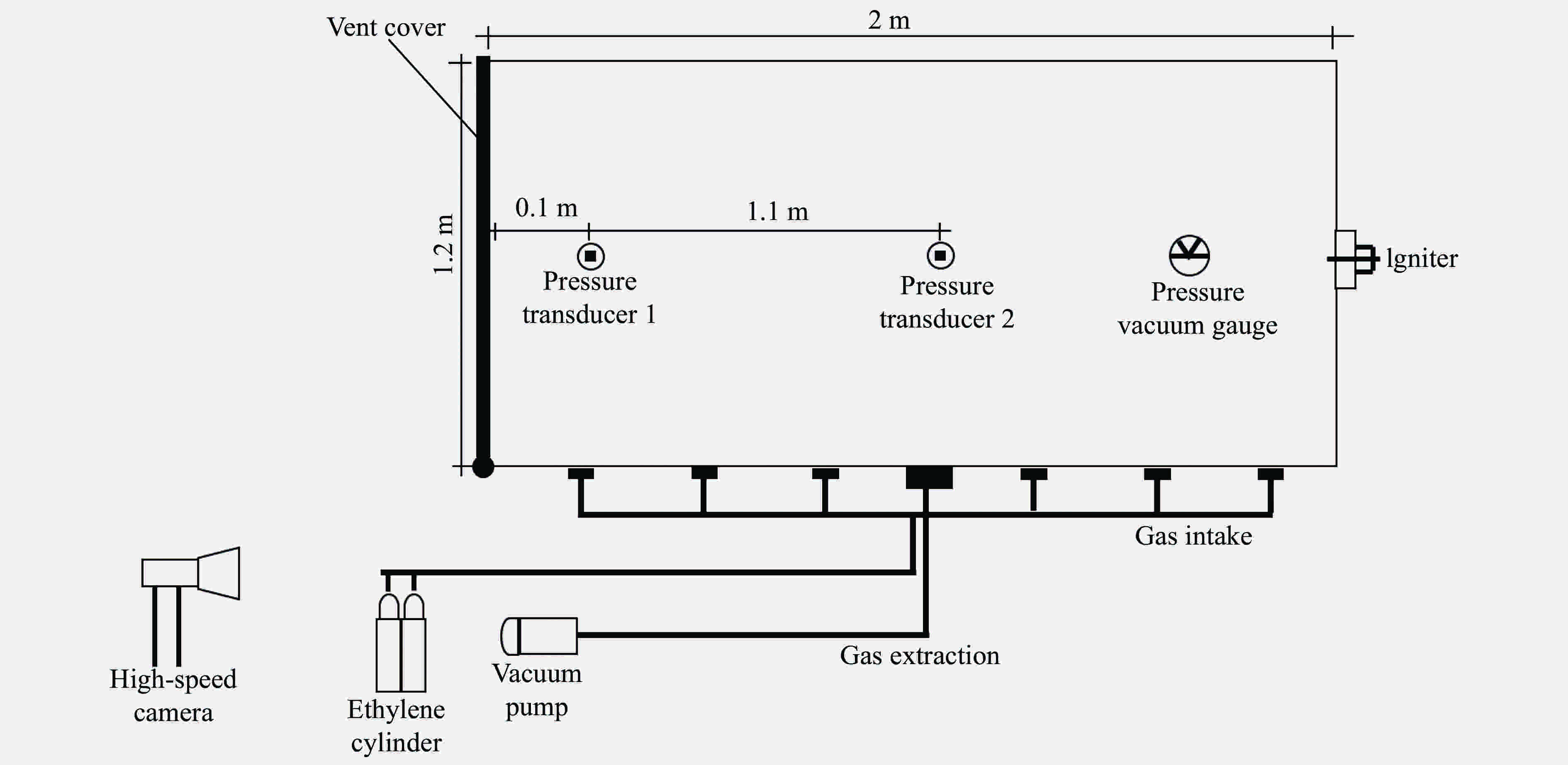

      图  2  实验系统示意图

      Figure 2.  Schematic of the experimental system

      爆炸腔体为自行设计的长方体容器,长、宽、高分别为2、1.2、0.6 m,最大可承受1 MPa的压力。爆炸容器一端为开敞的用于安装泄爆结构的卡箍式法兰盘,其尺寸为1.2 m×0.6 m,泄爆构件示意图如图3所示;另一端壁面中部通过法兰结构与电阻丝点火器连接,构成点火系统,其最大点火温度可达500 ℃。实验中选用乙烯作为可燃气体,通过在爆炸腔体侧面等距离设置进气孔和抽气孔运用压力分配法配气,气体浓度由流量计和压力表控制。进气孔内配置有细长进气管道,管道上均匀分布有小孔,这种均布直管式进气系统可以保证腔体内预混气体混合较均匀。在爆炸腔体顶部装有PCB113B26系列压电式高频压力传感器,分别距泄放端口1.2、0.1 m。数据采集系统将采集到的电信号转化为压力信号并输出,其数据采样频率为200 kHz。高速摄影仪置于距泄爆口侧面8 m处,拍照频率为1 000 s−1

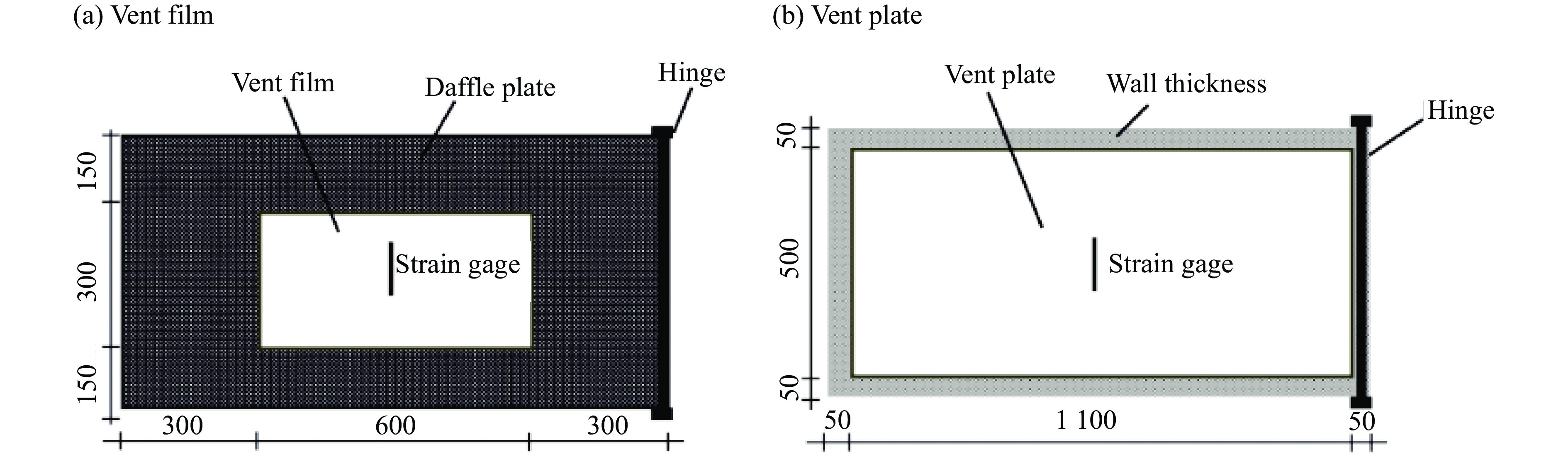

      图  3  泄爆构件示意图(单位为mm)

      Figure 3.  Schematic diagrams of vent covers (unit in mm)

      图3所示,实验中泄爆构件采用击穿压力均为7.5 kPa的泄爆板和泄爆膜。泄爆板泄放面积为1.1 m×0.5 m,泄爆膜泄放面积为0.3 m×0.6 m。采用泄爆膜作为泄爆构件开展实验时,在腔体泄爆端安装尺寸为1.2 m×0.6 m的隔板,并在隔板中部开设面积为0.6 m×0.3 m的泄爆口,使用泄爆膜对其进行封闭,如图3(a)所示;采用泄爆板作为泄爆构件开展实验时,直接在腔体泄爆端安装尺寸为1.2 m×0.6 m的泄爆板,如图3(b)所示。构件击穿压力通过在泄爆结构背面粘贴应变片以应变信号消失时刻腔体内对应的压力确定,实验时选取的可燃气体的体积分数为4%~8%。

    • 使用分步压力计算模型对实验工况进行计算,由于实验工况为矩形容器端部中心点火,因此需针对火焰的传播形状对计算模型进行修正。由高速摄影观察到火焰由泄爆端流出时其阵面可近似认为是平面,因此为计算简便假设火焰未接触壁面时为球形传播,接触壁面时为平面传播,则端部点火时火焰的体积表达式为:

      $ {V_{{\rm B,}{{j}}}}{\rm{(}}x{\rm{) = }}\left\{ \begin{array}{l} (2\text{π} /3){\left( {\sqrt[3]{{3{V_{{\rm h,}{{j}} - 1}}/\left( {2{\text{π}} } \right)}} + S\Delta t} \right)^3} - {V_{{\rm h,}{{j}} - 1}} \;\;\;\;\;\;\;\;\; 0 \text{≤} x \text{<} c \\ 0.55 S\Delta t\;\;\;\,\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;c \text{≤} x \text{≤} 2a \end{array} \right. $

      式中:2a、2c为爆炸腔体的长和高,x为火焰半径。

      泄爆板和泄爆膜工况的计算值及实验测量结果分别如图45所示。由图4可知:采用泄爆板作为泄爆构件时,2个传感器测得的压力时程曲线基本重合,符合准静态压力形式[15];此时腔体内部为单峰值压力曲线,分析认为当构件击穿后由于泄放面积较大使得短时间内大量气体外泄,引起腔体内部压力下降至环境压力。该情况下模型计算值与实验结果吻合较好。

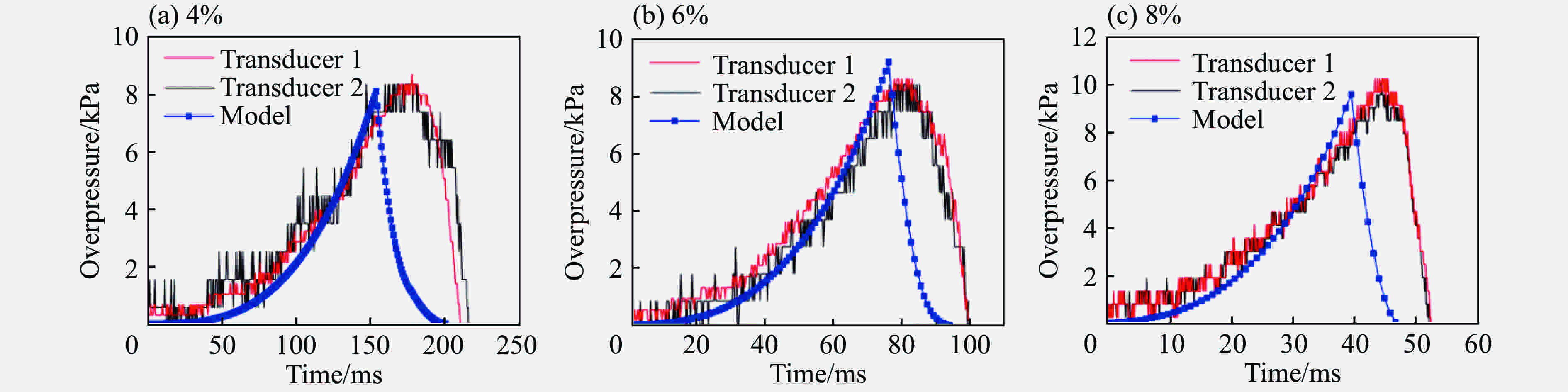

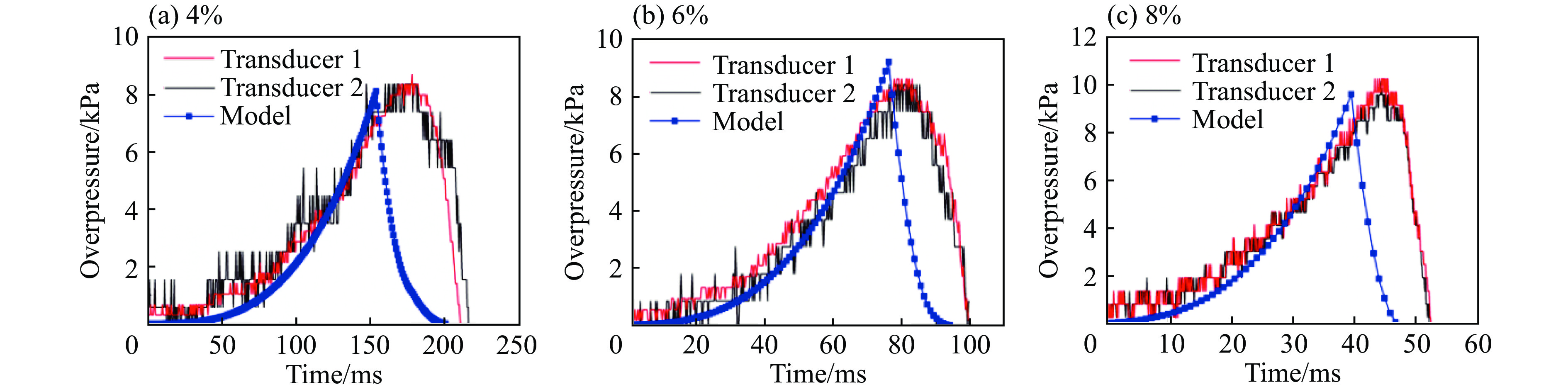

      图  4  可燃气体的体积分数不同、采用泄爆板作为泄爆构件时,泄爆压力的计算值与实验测量结果的比较

      Figure 4.  Comparison of gas explosion venting pressure between calculated results by the model and experimental ones in the experiments with vent plates at different volume fractions of combustible gas

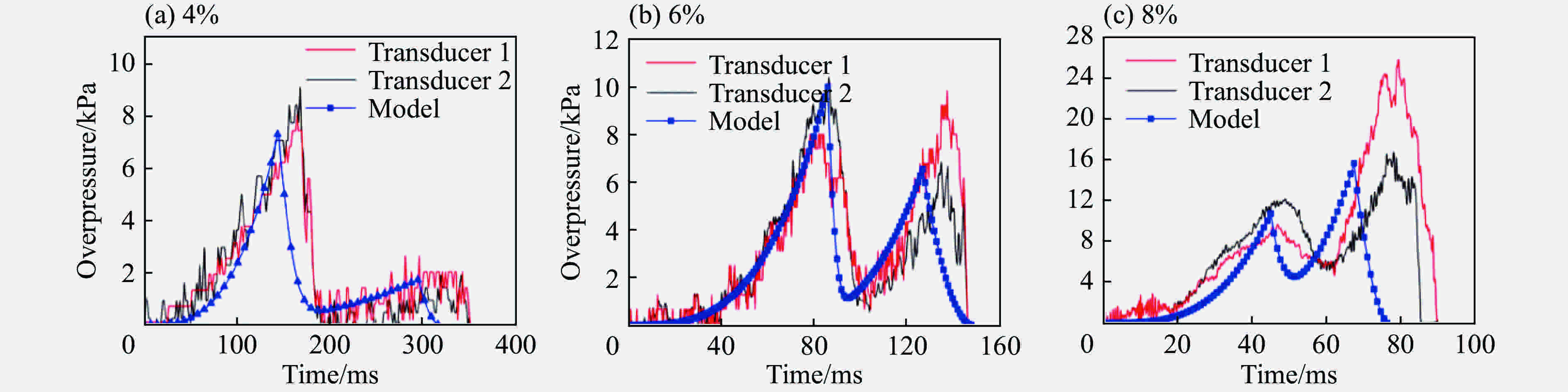

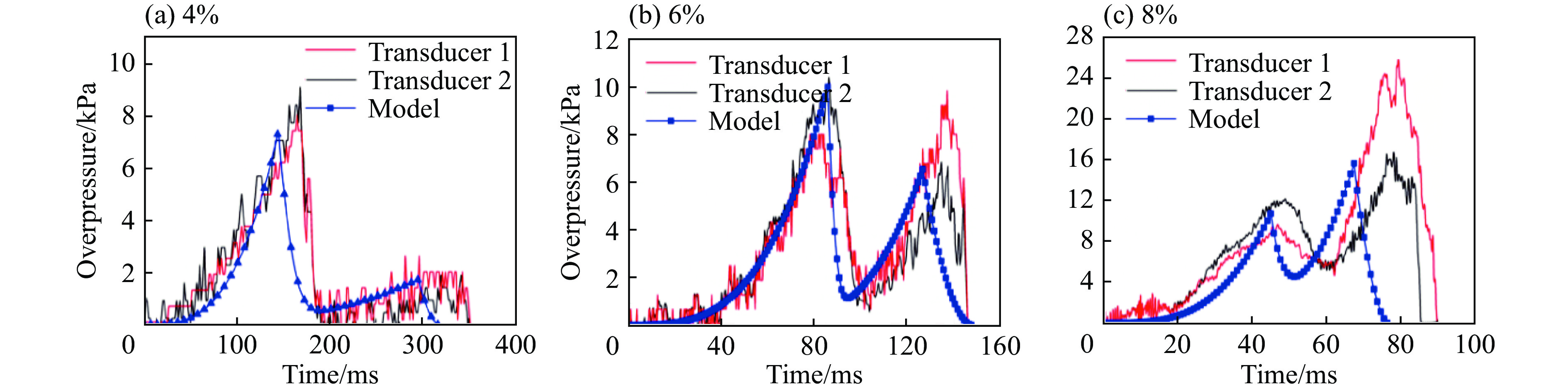

      图  5  可燃气体的体积分数不同、采用泄爆膜作为泄爆构件时,泄爆压力的计算值与实验测量结果的比较

      Figure 5.  Comparison of gas explosion venting pressures between the model and the tests with vent films at different volume fractions of combustible gas

      观察图5发现,当采用泄爆膜作为泄爆构件时腔体内压力曲线均为双峰值曲线,分析认为由于泄爆膜面积较小,构件击穿后腔体内部气体外流引起压力下降产生第1个压力峰值;气体外泄同时又会加剧腔体内部湍流扰动,扭曲火焰阵面,提高燃烧速率与升压速率,引起腔体内压力再次上升产生第2个峰值[1]。同时由图5发现当乙烯体积分数较高时靠近泄爆口的压力传感器T1测得的第2个峰值压力要大于内部传感器T2相应的测量值,分析原因认为由于泄爆膜开口面积较小,外流气体流动面积的突然改变、结合容器壁的限制作用使得近泄爆口处湍流效应明显,可燃气体得到充分燃烧,腔体内部产生压力梯度,泄爆口处压力大于腔体内部压力,且越接近最佳体积分数该现象越明显[16-17]。此时理论模型可以较好地描述腔体内部的压力变化情况,但与近泄爆口处压力变化情况存在误差。

      为了进一步验证计算模型的适用性,运用该模型计算其他研究者的实验工况[5,7,18],其结果如图6所示。通过对比发现计算结果与实验结果吻合较好,该方法具有较好的普适性。

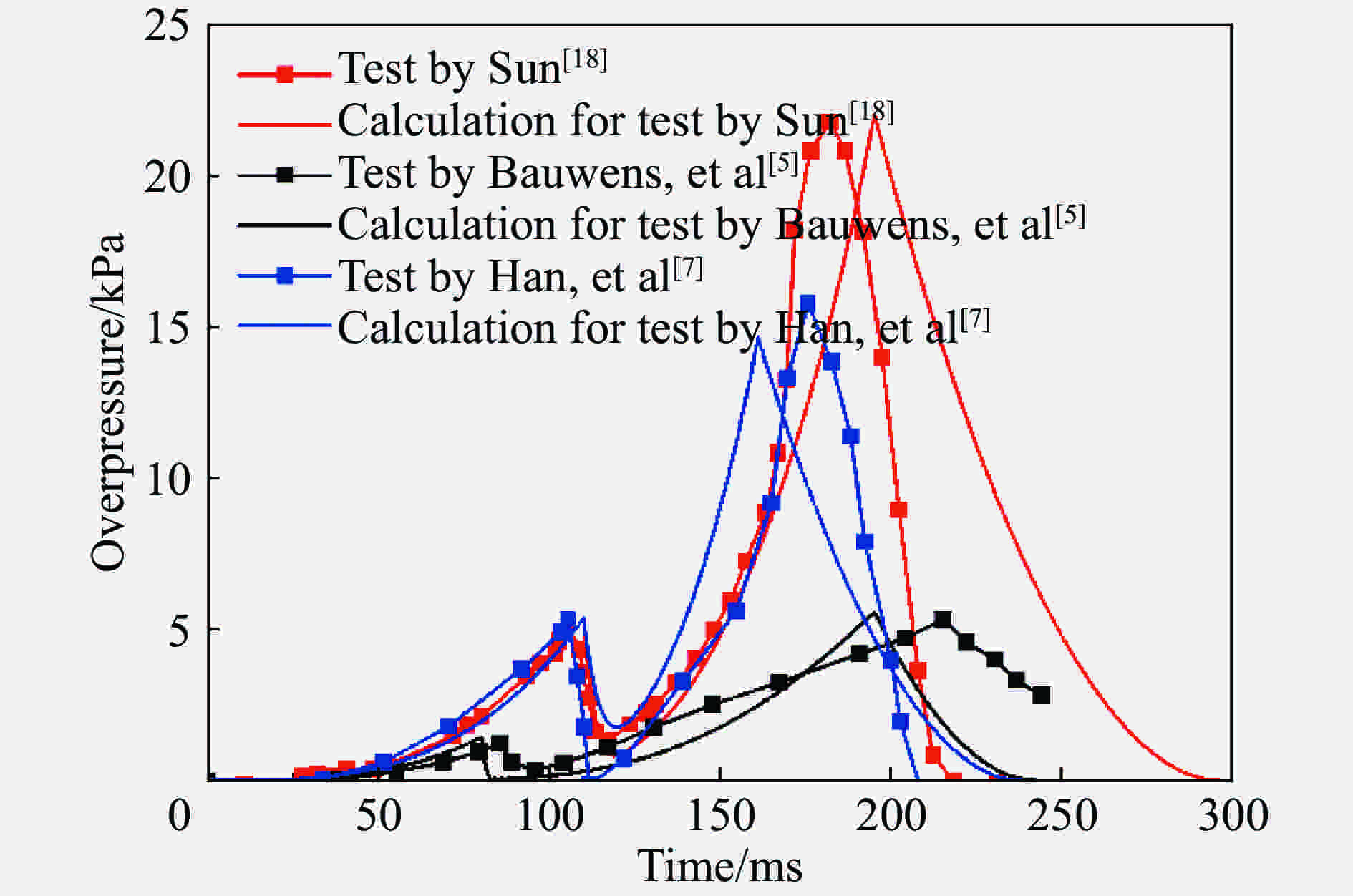

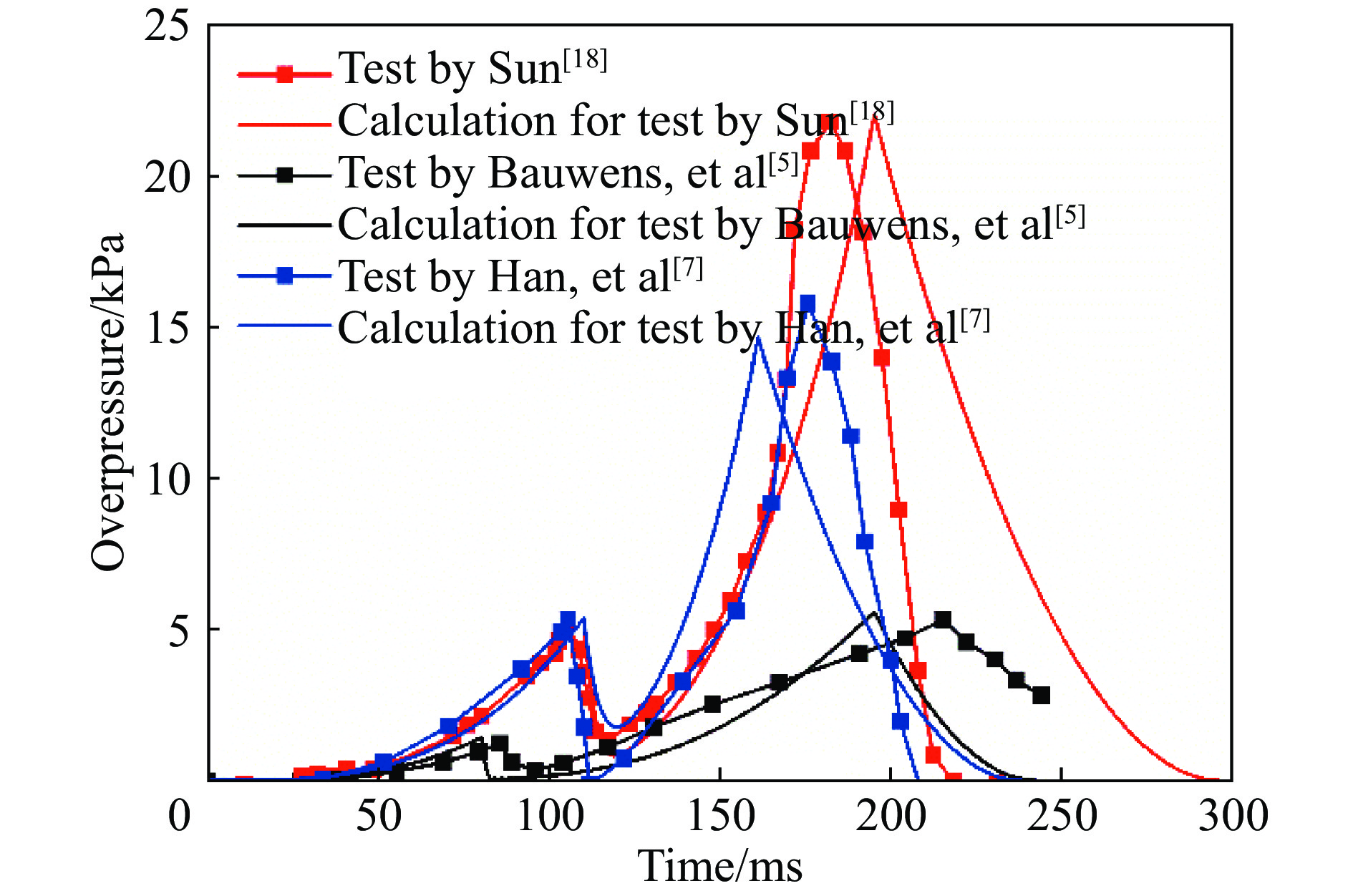

      图  6  运用本文计算模型计算其他研究者的实验工况[5, 7, 18]下的泻爆压力

      Figure 6.  Gas explosion venting pressures calculated by the model proposed in this paper for the experimental conditions[5, 7, 18] of other researchers

    • 由于传感器T1测得的第2个峰值压力大于腔体内部相应的压力值是因泄放截面改变引起的火焰湍流传播引起,因此在此引入湍流加速因数λ对火焰传播速度进行修正,以计算靠近泄放口位置的压力情况。湍流加速作用因泄放截面的改变引起,因此将传播路径中的障碍物截面与火焰传播截面的比值,即阻塞率, 作为其增强因子的影响因素。研究者们对障碍物对火焰传播的加速作用进行了大量的实验研究[16, 19-20],虽然实验环境不同,但是障碍物阻塞率对于火焰的湍流加速效果表现出一定的规律性。现根据美国防火规范NFPA68确定因截面改变引起的湍流加速因数[9]

      $ {\textit{λ}} = {{\textit{λ}} _0}\left( {0.6 + \frac{{{A_{\rm{obs}}}}}{{{A_{\rm{s}}}}}} \right) $

      式中:Aobs为障碍物截面面积,As为火焰传播路径截面面积,${{\textit{λ}} _0}$为因自湍流等因素引起的湍流因数。在本文的泄爆膜实验工况中Aobs取0.37,${A_{\rm{s}}}$取0.55,${\textit{λ} _0}$取2。

      则未因传播截面改变引起湍流加速的火焰传播速度为[21]:

      $ \quad\quad\quad\quad S = {S_0}{\left( {\frac{{{T_{\rm{u}}}}}{{{T_0}}}} \right)^\alpha }{\left( {\frac{p}{{{p_0}}}} \right)^\eta }{{\textit{λ}} _0} \quad\quad\quad\quad\quad(27)\quad\quad\quad\quad\quad\quad\quad\quad\quad\quad\quad\quad\quad\quad\quad\quad\quad\quad\quad$

      近泄爆口处因截面改变产生湍流加速的火焰传播速度为:

      $ \quad\quad S = {S_0}{\left( {\frac{{{T_{\rm{u}}}}}{{{T_0}}}} \right)^\alpha }{\left( {\frac{p}{{{p_0}}}} \right)^\eta }{\textit{λ}} \quad\quad\quad\quad\;\,\quad(28)\quad\quad\quad\quad\quad\quad\quad\quad\quad\quad\quad\quad\quad\quad\quad\quad\quad$

      式中:${S_0}$为基本火焰传播速度;pp0分别为空间内的压力和初始压力;T0Tu分别为初始温度和未燃气体温度;$\alpha $$\eta $为根据实验确定的参数,此处$\alpha $取2,$\eta $取−0.15。

      现将修正后的火焰传播速度代入压力计算模型,则计算结果如图7所示。由图7可知,经湍流修正后的压力计算模型得到的峰值压力及升压时间与传感器T1测得的实验结果吻合较好,使用湍流修正因数预测因传播截面改变引起的湍流区域的压力值具有可行性。

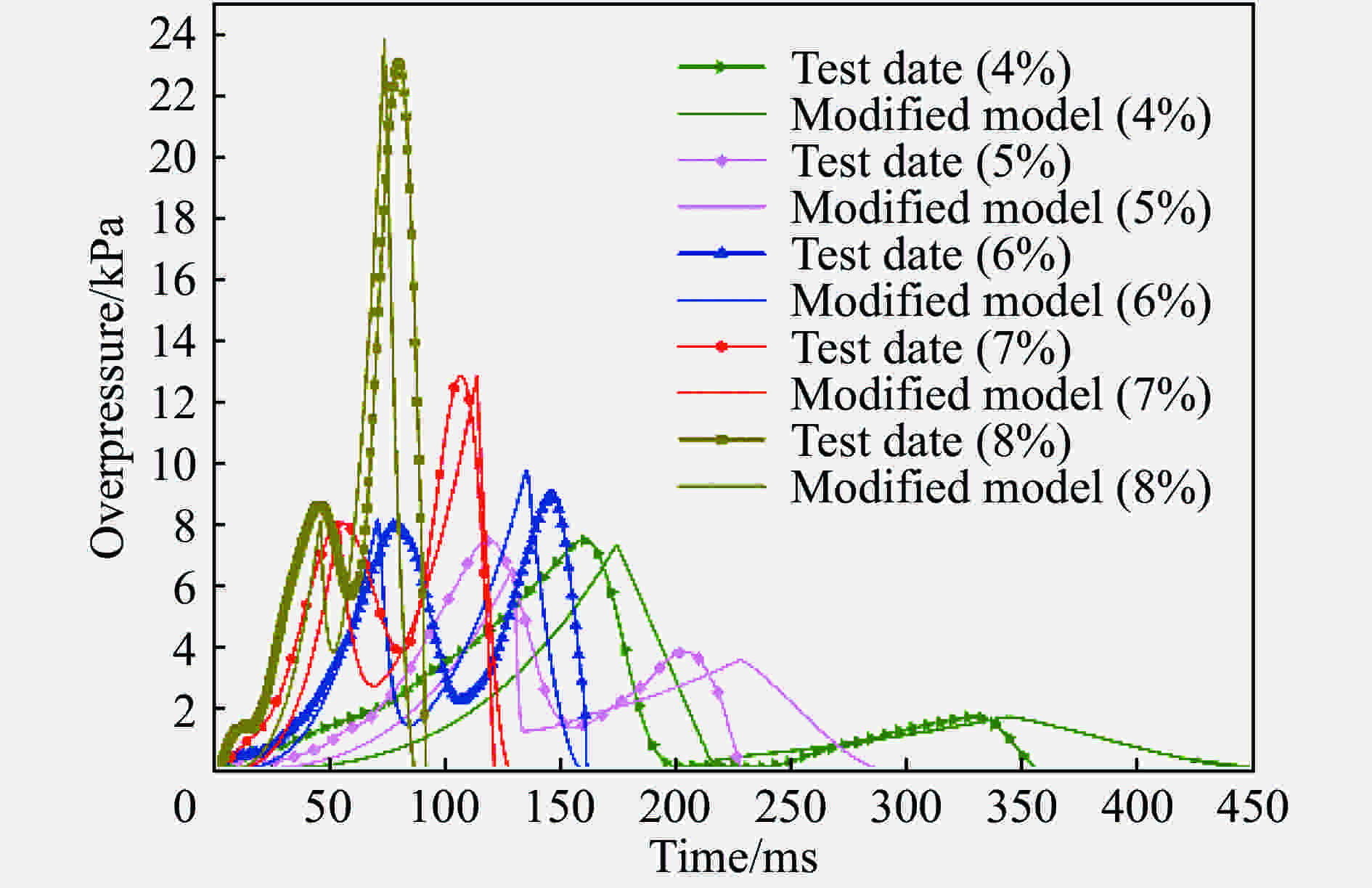

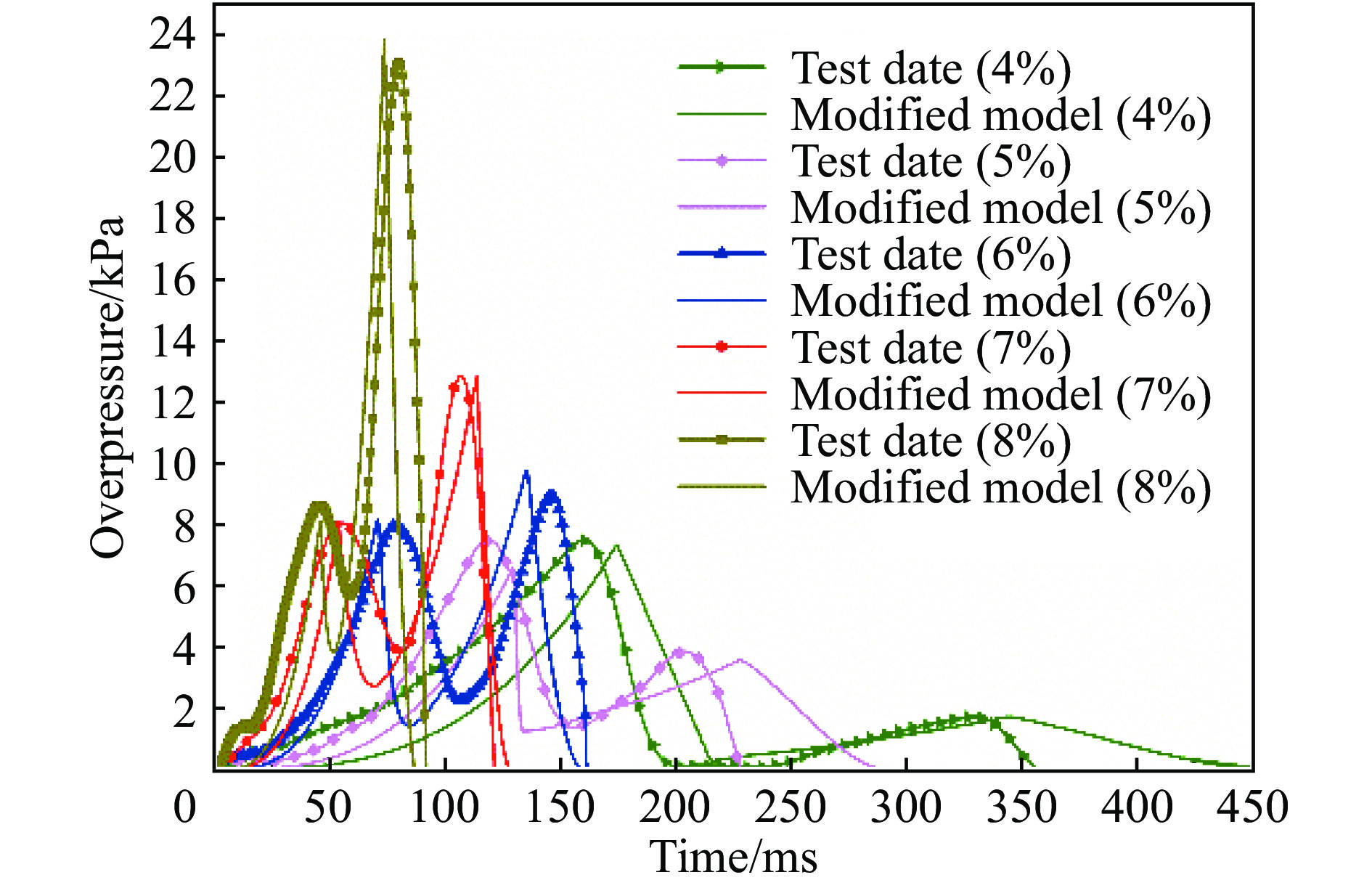

      图  7  针对体积分数不同的可燃气体,修正后的压力计算模型得到的泻爆压力与实验结果的比较

      Figure 7.  Comparison of gas explosion venting pressures calculated by the modified model and the test data at different volume fractions of combustible gas

    • (1)通过将爆燃泄放过程进行微分,假设每个微小时间段内爆燃泄放过程均按照先燃烧、再泄放、最后压力平衡的过程独立分步进行,得到了泄爆压力分步计算模型。该模型计算简单,不仅可以计算爆燃泄放过程中的压力变化情况,还可以得到各时刻空间内的气体密度、体积等物理状态参数。

      (2)在尺寸为2 m×1.2 m×0.6 m的长方体容器中充满乙烯-空气混合气体进行实验验证,发现当采用大面积泄爆板作为泄爆构件时爆燃压力曲线均为单峰值曲线,该条件下压力模型计算结果与实验结果吻合较好。

      (3)当采用小面积泄爆膜作为泄爆构件时会因外流气体流动截面改变引起火焰湍流加速,使得腔体内产生压力梯度,近泄爆口处压力值大于腔体内部。通过湍流加速因子对火焰速度进行修正,则修正后的压力计算模型可以较好地描述近泄爆口处的压力变化情况。
