单向增强玻璃钢复合材料静/动态拉伸实验研究

刘子尚 杨喆 魏延鹏 蔡军爽 赵士忠 黄晨光

引用本文:
Citation:

单向增强玻璃钢复合材料静/动态拉伸实验研究

    作者简介: 刘子尚(1993- ),男,硕士研究生,zishangliu@163.com;
    通讯作者: 魏延鹏, weiyanpeng@imech.ac.cn
  • 中图分类号: O343.7

Static/dynamic tensiletest of unidirectional reinforced GFRP composites

    Corresponding author: WEI Yanpeng, weiyanpeng@imech.ac.cn ;
  • CLC number: O343.7

  • 摘要: 本文针对单向增强玻璃钢复合材料,进行了一系列静/动态拉伸试验,利用高速摄影与DIC相结合的方法,获得了材料不同方向、不同应变率的应力-应变曲线以及材料在不同方向上的动态失效应变,精确地描述了材料的静/动态拉伸及失效行为。实验结果表明,纤维增强方向在不同应变率(10−3、10、102 s−1)拉伸应力-应变曲线均存在一个刚度减小的刚度变化点N,变化后的Echanged分别为初始弹性模量Einitial的67.5%、39.0%、21.4%。此材料在不同应变率(10−3、10、102 s−1)拉伸情况下,纤维增强的方向1上强度最高(分别为608、967、1 123 MPa),方向2强度最低(分别为75、67、58 MPa),方向3强度较低(分别为90、151、221 MPa)。利用高速摄影与DIC相结合的方法,获得了100 s−1应变率下,不同铺层方向破坏时刻的动态失效参数(方向1~3的动态失效应变分别为0.267、0.078、0.099),可以更加精确地描述此单向增强玻璃钢复合材料的动态失效行为。
  • 图 1  中应变率材料试验机系统

    Figure 1.  Intermediate strain rate material testing machine

    图 2  动态拉伸试验夹具

    Figure 2.  Fixture for dynamic tensile test specimen

    图 3  高速摄影装备

    Figure 3.  High speed photographic equipment

    图 4  纤维铺层方向及试件切割方向

    Figure 4.  The layer directions of fibers and the cutting directions of specimens

    图 5  试件形状与尺寸 (单位:mm)

    Figure 5.  Size of experimental specimens (unit: mm)

    图 6  准静态拉伸实验

    Figure 6.  Quasi-static tensile test

    图 8  试件破坏图

    Figure 8.  Tography of fractured specimens

    图 7  典型工况下重复试验的应力-应变曲线

    Figure 7.  Stress-strain curves of repeated tests under typical working conditions

    图 9  动态拉伸过程试件形貌

    Figure 9.  Specimen morphology under dynamic tensile condition

    图 10  方向1动态拉伸全场应变分布

    Figure 10.  Strain field in direction 1 under dynamic tension condition

    图 11  方向1在100 s−1应变率下应力-应变曲线

    Figure 11.  Stress-strain curve of the direction 1 at 100 s−1 strain rate

    图 12  准静态拉伸不同方向应力-应变曲线

    Figure 12.  Stress-strain curves in different directions under quasi-static condition

    图 13  方向1不同应变率拉伸应力-应变曲线

    Figure 13.  Tensile stress-strain curves of the direction 1 under different strain rates

    图 15  方向3不同应变率下拉伸应力-应变曲线

    Figure 15.  Tensile stress-strain curves of the direction 3 under different strain rates

    图 14  方向2不同应变率下拉伸应力-应变曲线

    Figure 14.  Tensile stress-strain curves of the direction 2 under different strain rates

    图 16  方向1在100 s−1应变率下动态失效区域

    Figure 16.  Dynamic failure region in the direction 1 at 100 s−1 strain rate

    图 17  方向2在100 s−1应变率下动态失效区域

    Figure 17.  Dynamic failure region in the direction 2 at 100 s−1 strain rate

    图 18  方向3在100 s−1应变率下动态失效区域

    Figure 18.  Dynamic failure region in the direction 3 at 100 s−1 strain rate

    表 1  不同工况重复实验次数

    Table 1.  Times of repeated experiments under different conditions

    方向 实验重复次数
    准静态 10 s−1 100 s−1
    方向 1 3 3 3
    方向 2 3 3 3
    方向 3 3 3 3
    下载: 导出CSV

    表 2  不同应变率、不同方向的强度、工程失效应变及方向1刚度

    Table 2.  Tensile strength and engineering failure strain of different strain rates in different directions and the stiffness in 1 direction

    应变率 强度/MPa 方向 1 Einitial/GPa 方向 1 Echanged/GPa 失效应变
    方向 1 方向 2 方向 3 方向 1 方向 2 方向 3
    准静态 608 75 90 27.7 18.7 0.025 0.020 0.022
    10 s−1 967 67 151 35.1 13.7 0.066 0.011 0.043
    100 s−1 1 123 58 221 35.1 7.5 0.040 0.013 0.038
    下载: 导出CSV

    表 3  不同方向的动态失效应变及其它相关参数(应变率:100 s−1)

    Table 3.  Dynamic failure strain and other relevant parameters in different directions (strain rete: 100 s−1)

    方向 Einitial/GPa σf/MPa εf εeff
    1 27.7 1 123 0.040 0.267
    2 3.6 58 0.013 0.078
    3 4.1 221 0.038 0.099
    下载: 导出CSV
  • [1] BEURA S, THATOI D N, CHAKRAVERTY A P, et al. Impact of the ambiance on GFRP composites and role of some inherent factors: A review report [J]. Journal of Reinforced Plastics and Composites, 2018, 37(8): 533–547. DOI: 10.1177/0731684418754359.
    [2] ZHANG L, BAI Y, CHEN W, et al. Thermal performance of modular GFRP multicellular structures assembled with fire resistant panels [J]. Composite Structures, 2017, 172: 22–33. DOI: 10.1016/j.compstruct.2017.03.076.
    [3] YAO L, SUN Y, GUO L, et al. Fibre bridging effect on the Paris relation of mode I fatigue delamination in composite laminates with different thicknesses [J]. International Journal of Fatigue, 2017, 103: 196–206. DOI: 10.1016/j.ijfatigue.2017.06.004.
    [4] NGUYEN Q T, NGO T D, BAI Y, et al. Experimental and numerical investigations on the thermal response of multilayer glass fibre/unsaturated polyester/organoclay composite [J]. Fire and Materials, 2016, 40(8): 1047–1069. DOI: 10.1002/fam.2364.
    [5] MANALO A, PAC M. Structural behaviour of pultruded fibre composites guardrail system under horizontal loading [J]. Proceedings of the Institution of Mechanical Engineers Part L: Journal of Materials: Design & Applicationscations, 2015, 232(4): 273–286. DOI: 10.1177/1464420715622650.
    [6] JESUS M, LOBO P S, FAUSTINO P. Design models for circular and square RC columns confined with GFRP sheets under axial compression [J]. Composites Part B: Engineering, 2017, 141: 60–69. DOI: 10.1016/j.compositesb.2017.12.043.
    [7] 江洪, 张晓丹, 刘义鹤. 纤维复合材料在轨道交通中的应用概况 [J]. 新材料产业, 2017(22): 22–25. DOI: 10.3969/j.issn.1008-892X.2017.02.006.
    JIANG Hong, ZHANG Xiaodan, LIU Yihe. Application of fiber composites in rail transit [J]. New Materials Industry, 2017(22): 22–25. DOI: 10.3969/j.issn.1008-892X.2017.02.006.
    [8] SÉRGIO R L T, AQUINO E M F D. Fracture characteristics and anisotropy in notched glass fiber reinforced plastics [J]. Materials Research, 2014, 17(6): 1610–1619. DOI: 10.1590/1516-1439.302314.
    [9] PHAM P V, MOHAREB M. A shear deformable theory for the analysis of steel beams reinforced with GFRP plates [J]. Thin-Walled Structures, 2014, 85(85): 165–182. DOI: 10.1016/j.tws.2014.08.009.
    [10] REIS P N B, NETO M A, AMARO A M. Effect of the extreme conditions on the tensile impact strength of GFRP composites [J]. Composite Structures, 2018, 188: 48–54. DOI: 10.1016/j.compstruct.2018.01.001.
    [11] MORADPOUR P, PIRAYESH H, GERAMI M, et al. Laminated strand lumber (LSL) reinforced by GFRP; mechanical and physical properties [J]. Construction andBuilding Materials, 2018, 158: 236–242. DOI: 10.1016/j.conbuildmat.2017.09.172.
    [12] 刘华, 钱建华, 杨文玮, 等. UP/PU嵌段共聚树脂/玻璃纤维界面粘结性的研究 [J]. 热固性树脂, 2013(1): 41–45. DOI: 10.13650/j.cnki.rgxsz.2013.01.013.
    LIU Hua, QIAN Jianhua, YANG Wenwei, et al. Study on the bonding properties of UP/PU block copolymer / glass fiber interface [J]. Thermosetting Resin, 2013(1): 41–45. DOI: 10.13650/j.cnki.rgxsz.2013.01.013.
    [13] 张磊, 孙清, 王虎长, 等. E玻璃纤维增强环氧树脂基复合材料力学性能试验研究 [J]. 电力建设, 2010, 31(9): 118–121. DOI: 10.3969/j.issn.1000-7229.2010.09.030.
    ZHANG Lei, SUN Qing, WANG Huchang, et al. Experimental study on mechanical properties of E glass fiber reinforced epoxy resin matrix composites [J]. Electric Power Construction, 2010, 31(9): 118–121. DOI: 10.3969/j.issn.1000-7229.2010.09.030.
    [14] 陈鲁, 余亮, 李燕, 等. 玻璃钢作结构构件的材料力学性质的试验研究 [J]. 建筑建材装饰, 2015(23): 197–198, 190. DOI: 10.3969/j.issn.1674-3024.2015.23.127.
    CHEN Lu, YU Liang, LI Yan, et al. An experimental study on the mechanical properties of material of FRP as a structural member [J]. Building Materials Decoration, 2015(23): 197–198, 190. DOI: 10.3969/j.issn.1674-3024.2015.23.127.
    [15] 张燕南, 赵文政, 雒新宇, 等. 碳纤维编织复合材料拉伸变形测量及声发射监测 [J]. 工程塑料应用, 2017, 45(8): 97–100. DOI: 10.3969/j.issn.1001-3539.2017.08.021.
    ZHANG Yannan, ZHAO Wenzheng, LUO Xinyu, et al. Tensile deformation measurement and acoustic emission monitoring of carbon fiber braided composites [J]. Application of Engineering Plastics, 2017, 45(8): 97–100. DOI: 10.3969/j.issn.1001-3539.2017.08.021.
    [16] 张硕, 姚宁, 吴继平, 等. 玻璃纤维增强环氧树脂复合材料的力学性能 [J]. 电工材料, 2016(1): 11–14. DOI: 10.16786/j.cnki.1671-8887.eem.2016.01.003.
    ZHANG Shuo, YAO Ning, WU Jiping, et al. Mechanical properties of glass fiber reinforced epoxy composites [J]. Electrical Materials, 2016(1): 11–14. DOI: 10.16786/j.cnki.1671-8887.eem.2016.01.003.
  • [1] 严成欧卓成段卓平黄风雷 . 脆性材料动态强度应变率效应. 爆炸与冲击, 2011, 31(4): 423-427. doi: 10.11883/1001-1455(2011)04-0423-05
    [2] 汤铁钢李庆忠孙学林孙占峰金山谷岩 . 45钢柱壳膨胀断裂的应变率效应. 爆炸与冲击, 2006, 26(2): 129-133. doi: 10.11883/1001-1455(2006)02-0129-05
    [3] 席丰张云 . 脉冲载荷作用下钢梁动力响应及反常行为的应变率效应. 爆炸与冲击, 2012, 32(1): 34-42. doi: 10.11883/1001-1455(2012)01-0034-09
    [4] 罗鑫许金余白二雷李为民 . 碱类型对地聚合物混凝土应变率效应 影响的对比研究. 爆炸与冲击, 2014, 34(3): 340-346. doi: 10.11883/1001-1455(2014)03-0340-07
    [5] 惠旭龙白春玉刘小川牟让科王计真 . 宽应变率范围下2A16-T4铝合金动态力学性能. 爆炸与冲击, 2017, 37(5): 871-878. doi: 10.11883/1001-1455(2017)05-0871-08
    [6] 王振张超王银茂王祥索涛 . 飞机风挡无机玻璃在不同应变率下的力学行为. 爆炸与冲击, 2018, 38(2): 295-301. doi: 10.11883/bzycj-2016-0186
    [7] 胡亮亮黄瑞源高光发蒋东李永池 . 混凝土类材料SHPB实验中确定应变率的方法. 爆炸与冲击, 2019, 39(6): 063102-1-063102-9. doi: 10.11883/bzycj-2018-0142
    [8] 文祝邱艳宇紫民赵章泳王明洋 . 钙质砂的准一维应变压缩试验研究. 爆炸与冲击, 2019, 39(3): 033101-1-033101-9. doi: 10.11883/bzycj-2018-0015
    [9] 尚兵盛精王宝珍胡时胜 . 不锈钢材料的动态力学性能及本构模型. 爆炸与冲击, 2008, 28(6): 527-531. doi: 10.11883/1001-1455(2008)06-0527-05
    [10] 高光发郭扬波 . 高强混凝土动态压缩试验分析. 爆炸与冲击, 2019, 39(3): 033103-1-033103-10. doi: 10.11883/bzycj-2017-0405
    [11] 罗斌强胡时胜 . SnAgCu焊料的动态力学性能. 爆炸与冲击, 2009, 29(5): 542-545. doi: 10.11883/1001-1455(2009)05-0542-04
    [12] 窦金龙汪旭光刘云川 . 杨木的动态力学性能. 爆炸与冲击, 2008, 28(4): 367-371. doi: 10.11883/1001-1455(2008)04-0367-05
    [13] 任兴涛周听清钟方平胡永乐王万鹏 . 钢纤维活性粉末混凝土的动态力学性能. 爆炸与冲击, 2011, 31(5): 540-547. doi: 10.11883/1001-1455(2011)05-0540-08
    [14] 王志华曹晓卿马宏伟赵隆茂杨桂通 . 泡沫铝合金动态力学性能实验研究. 爆炸与冲击, 2006, 26(1): 46-52. doi: 10.11883/1001-1455(2006)01-0046-07
    [15] 程和法黄笑梅王强田杰韩福生 . 通孔泡沫铝的动态压缩行为. 爆炸与冲击, 2006, 26(2): 169-173. doi: 10.11883/1001-1455(2006)02-0169-05
    [16] 支旭东张荣林莉范峰 . Q235B钢动态本构及在LS-DYNA中的应用. 爆炸与冲击, 2018, 38(3): 596-602. doi: 10.11883/bzycj-2016-0286
    [17] 秦健张振华 . 原型和模型不同材料时加筋板冲击动态响应的相似预报方法. 爆炸与冲击, 2010, 30(5): 511-516. doi: 10.11883/1001-1455(2010)05-0511-06
    [18] 袁秦鲁李玉龙李贺军 . 碳布叠层/碳复合材料动态压缩性能测试研究. 爆炸与冲击, 2007, 27(6): 541-545. doi: 10.11883/1001-1455(2007)06-0541-05
    [19] 王礼立王永刚 . 研究材料动态本构特性中的重要作用. 爆炸与冲击, 2005, 25(1): 17-25. doi: 10.11883/1001-1455(2005)01-0017-09
    [20] 叶中豹李永池赵凯黄瑞源孙晓旺张永亮 . 一种新形式的钢纤维混凝土冲击动态本构关系及材料参数的确定. 爆炸与冲击, 2018, 38(2): 266-270. doi: 10.11883/bzycj-2016-0252
  • 加载中
图(18)表(3)
计量
  • 文章访问数:  61
  • HTML全文浏览量:  217
  • PDF下载量:  16
  • 被引次数: 0
出版历程
  • 收稿日期:  2018-06-01
  • 录用日期:  2018-10-16
  • 网络出版日期:  2019-08-25
  • 刊出日期:  2019-09-01

单向增强玻璃钢复合材料静/动态拉伸实验研究

    作者简介:刘子尚(1993- ),男,硕士研究生,zishangliu@163.com
    通讯作者: 魏延鹏, weiyanpeng@imech.ac.cn
  • 1. 中国科学院力学研究所,北京 100190
  • 2. 中国科学院大学,北京 100049
  • 3. 中车青岛四方机车车辆股份有限公司,山东青岛 266111

摘要: 本文针对单向增强玻璃钢复合材料,进行了一系列静/动态拉伸试验,利用高速摄影与DIC相结合的方法,获得了材料不同方向、不同应变率的应力-应变曲线以及材料在不同方向上的动态失效应变,精确地描述了材料的静/动态拉伸及失效行为。实验结果表明,纤维增强方向在不同应变率(10−3、10、102 s−1)拉伸应力-应变曲线均存在一个刚度减小的刚度变化点N,变化后的Echanged分别为初始弹性模量Einitial的67.5%、39.0%、21.4%。此材料在不同应变率(10−3、10、102 s−1)拉伸情况下,纤维增强的方向1上强度最高(分别为608、967、1 123 MPa),方向2强度最低(分别为75、67、58 MPa),方向3强度较低(分别为90、151、221 MPa)。利用高速摄影与DIC相结合的方法,获得了100 s−1应变率下,不同铺层方向破坏时刻的动态失效参数(方向1~3的动态失效应变分别为0.267、0.078、0.099),可以更加精确地描述此单向增强玻璃钢复合材料的动态失效行为。

English Abstract

  • 玻璃钢全称玻璃纤维增强树脂,是复合材料的典型代表,在实际工业与生活中有多种用途[1]。玻璃钢具有隔热、耐疲劳、阻燃、耐腐蚀、可设计性强等优点[2-6],从20世纪60年代开始,英国、日本、德国就将玻璃钢应用于列车的结构与非结构件上[7]。玻璃钢由于结构的非均匀性,在力学性能上具有各向异性和层间剪切模量较低等复杂特性[8-9]

    针对玻璃钢复合材料力学行为方面的研究工作,国内外学者已经做了大量的工作。Reis等[10]针对玻璃钢材料进行了多种温度下的拉伸,并通过实验结果得到玻璃钢的冲击拉伸强度会受到温度影响的结论。Moradpour等[11]针对不同树脂基的玻璃钢进行了拉伸实验,发现不同的树脂基体会影响到玻璃钢的强度,通过对比实验结果确定了PMDI作为基体能获得最好的结果。刘华等[12]对玻璃钢进行了拉伸实验,并通过SEM观测破坏断面图发现玻璃钢的失效形式为纤维和树脂基体的组合破坏,可以通过改善树脂与玻璃纤维的界面粘结性能,获得性能更为优异的玻璃钢复合材料。张磊等[13]对玻璃钢进行了顺纤维方向和垂直纤维方向的拉伸实验,通过实验结果说明实际使用中应将玻璃钢材料沿纤维方向制成拉杆或管状形式,以便充分利用其优异的抗拉性能,将玻璃钢材料和输电杆塔中的钢材进行对比,发现了同等载荷下,玻璃钢材料制成的杆塔结构发生的变形更大,宜在使用时关注结构本身的变形控制。陈鲁等[14]对轻型结构做了大量实验,并与钢材进行对比,实验结果表明材料的强度和模量比钢材低很多。实际上,玻璃钢的强度确实比一般钢材低,但玻璃钢密度比钢材小,因此玻璃钢的比强度要比钢材更强。

    数字图像相关技术(digital image correlation,DIC)是一种通过匹配物体表面不同状态下的数字化散斑图像上的几何点,跟踪点的运动获得物体表面变形信息的方法。通过DIC技术可以方便地获得实验试件的位移场。张燕南等在进行全场位移分析的时候,就用到了DIC数字图像相关技术,并得到了位移场呈倾斜的梯度分布的结论[15]。然而利用DIC技术对单向增强玻璃钢材料进行静/动态拉伸时的应变场以及精确的工程失效应变、强度和动态失效应变进行分析的有关研究还比较少。

    本文针对单向增强玻璃钢复合材料,进行不同方向、不同应变率的静/动态拉伸实验,利用一整套静/动态拉伸装置以及高速摄影与DIC相结合的技术,采集材料拉伸过程中的全场应变信息,采用力传感器获得了材料拉伸过程的应力时域信号;结合应力及应变的时域信号结果,绘制材料不同方向、不同应变率的静/动态应力-应变曲线,根据DIC分析结果获得了材料不同方向、不同应变率破坏时刻的动态失效应变,以期更加精准地描述单向增强玻璃钢复合材料的动态失效行为。

    • 本实验针对单向增强玻璃钢材料进行了3种不同应变率的拉伸实验,分别是准静态(10−3 s−1)、10 s−1、100 s−1。其中准静态(10−3 s−1)拉伸实验采用万能试验机,另外两种动态拉伸实验采用中高速应变率材料试验机,如图1所示。中高速应变率材料试验机可以实现1~500 s−1应变率范围的材料拉伸试验。针对拉伸试件设计了专门的测力传感器,如图2所示。所设计的测力传感器不仅可以在拉伸过程中对力进行测量,还可以防止试件在拉伸过程中滑出。

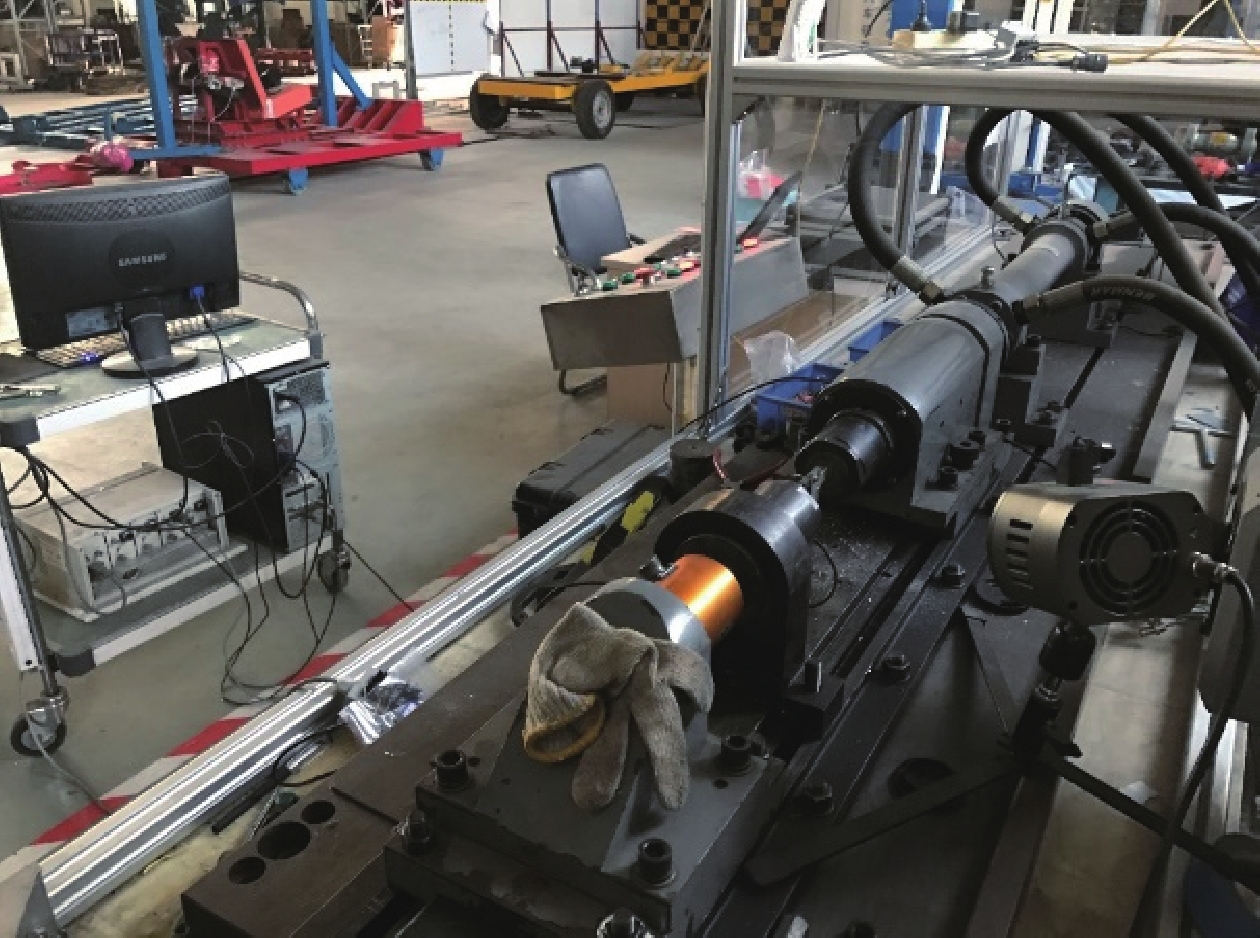

      图  1  中应变率材料试验机系统

      Figure 1.  Intermediate strain rate material testing machine

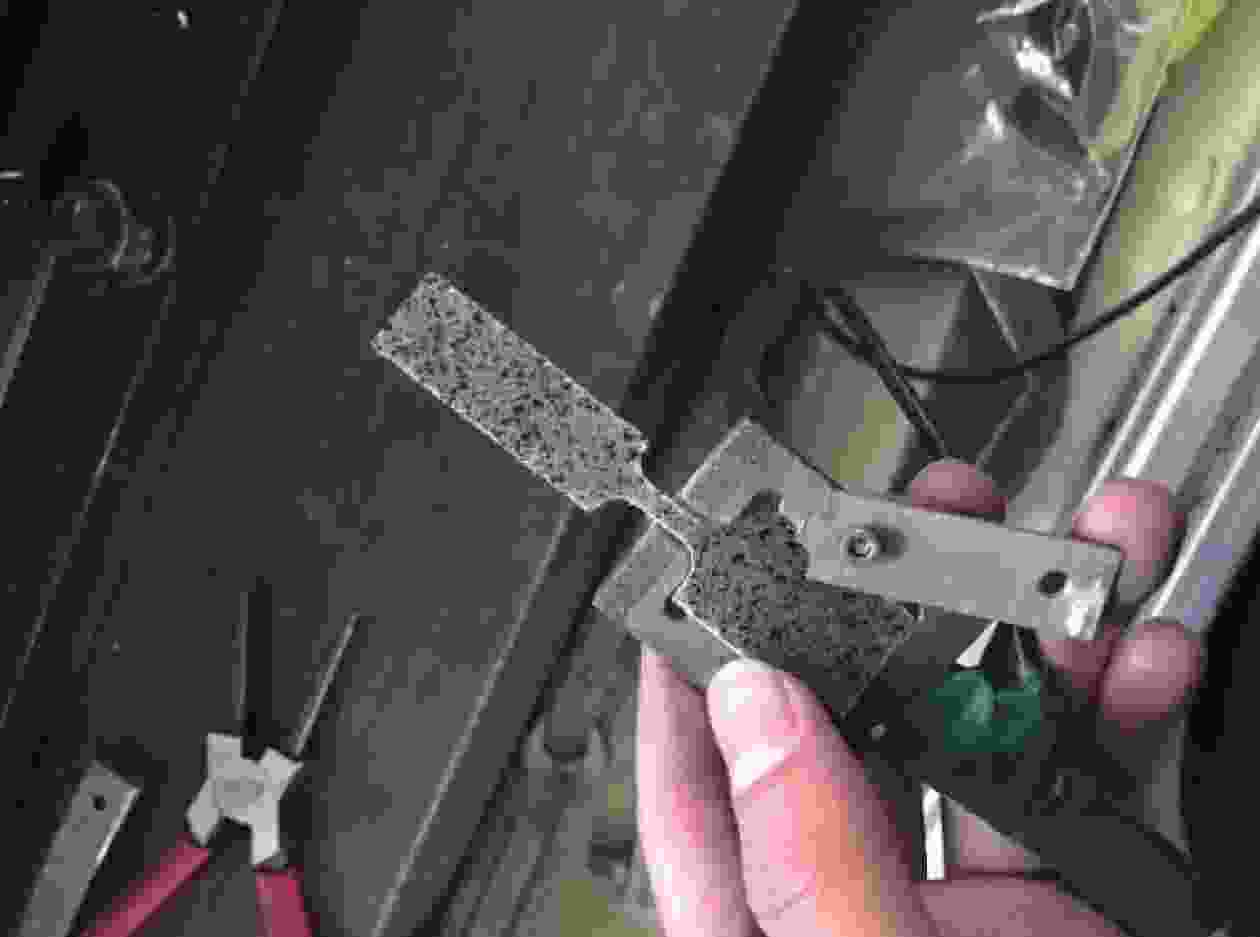

      图  2  动态拉伸试验夹具

      Figure 2.  Fixture for dynamic tensile test specimen

      为了便于DIC处理处应变和时间的信息,配备了高速相机来拍摄试验过程。高速相机型号为Photron SA1.1,在分辨率为1 024×1 024像素下,采样率可以达到5 400 s−1,通过降低分辨率,采样率最高可达675 000 s−1。实验选用了80 000 s−1的采样率,分辨率为896×120像素,既能准确地记录试验中每个试件不同时刻的散斑变形图片,还保证了后期处理软件对试件变形的处理精度。整套高速摄影装备如图3所示。

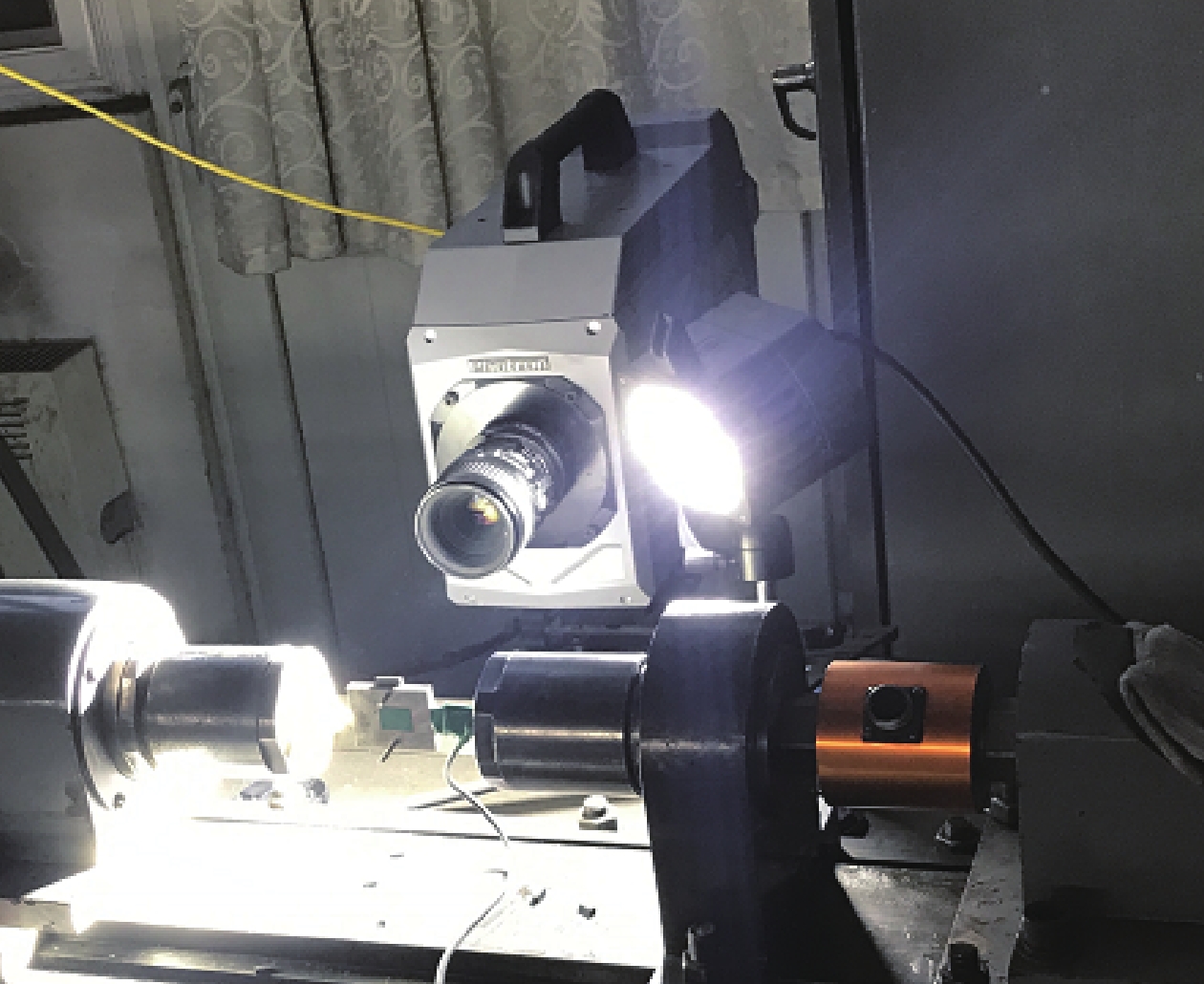

      图  3  高速摄影装备

      Figure 3.  High speed photographic equipment

    • 实验材料采用青岛海铁船舰有限公司提供的玻璃纤维增强树脂。实验用的玻璃纤维增强树脂铺层方向为单向纤维增强方式,拉伸实验试件厚度为2 mm,切割方向选择0°、45°、90°三个方向,具体如图4所示。其中纤维增强方向,记为方向1,与纤维增强方向成45°的方向,记为方向2,与纤维增强方向垂直的方向,记为方向3。

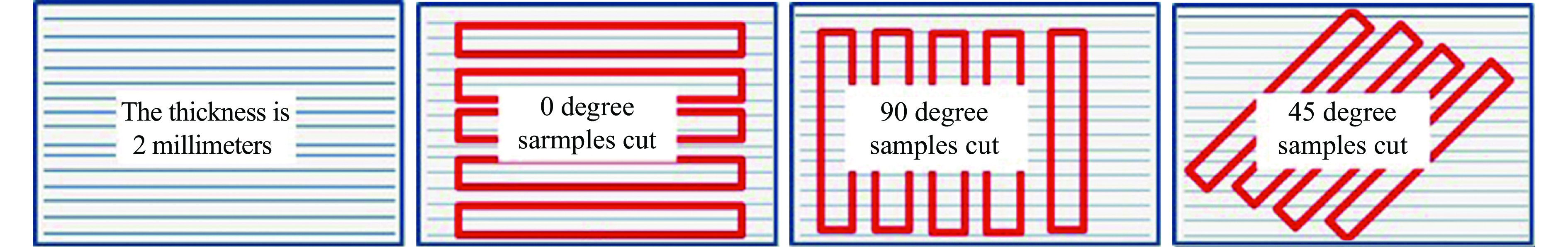

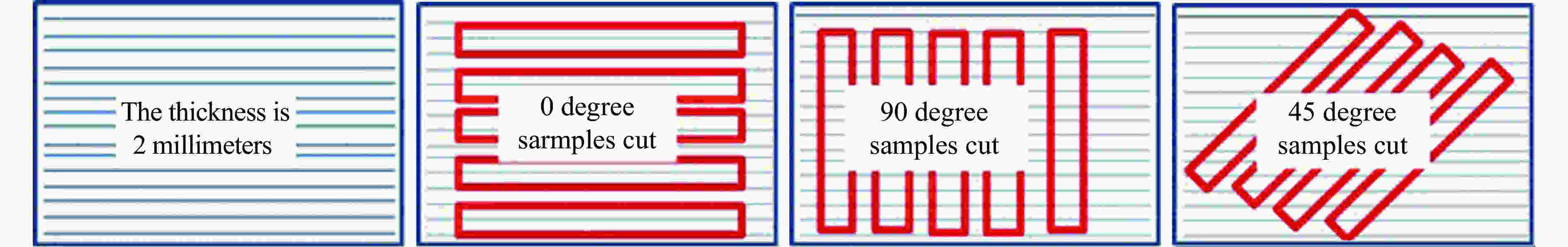

      图  4  纤维铺层方向及试件切割方向

      Figure 4.  The layer directions of fibers and the cutting directions of specimens

      针对准静态(10−3 s−1)与动态拉伸试验不同的加载特点,设计了两种尺寸的拉伸试件。准静态(10−3 s−1)拉伸实验试件尺寸如图5(a)所示。试件厚度为2 mm,动态拉伸试件尺寸如图5(b)所示,试件厚度为2 mm。在拉伸试件的中间区域喷涂了人工散斑,用于玻璃钢试件全场变形量的测量。

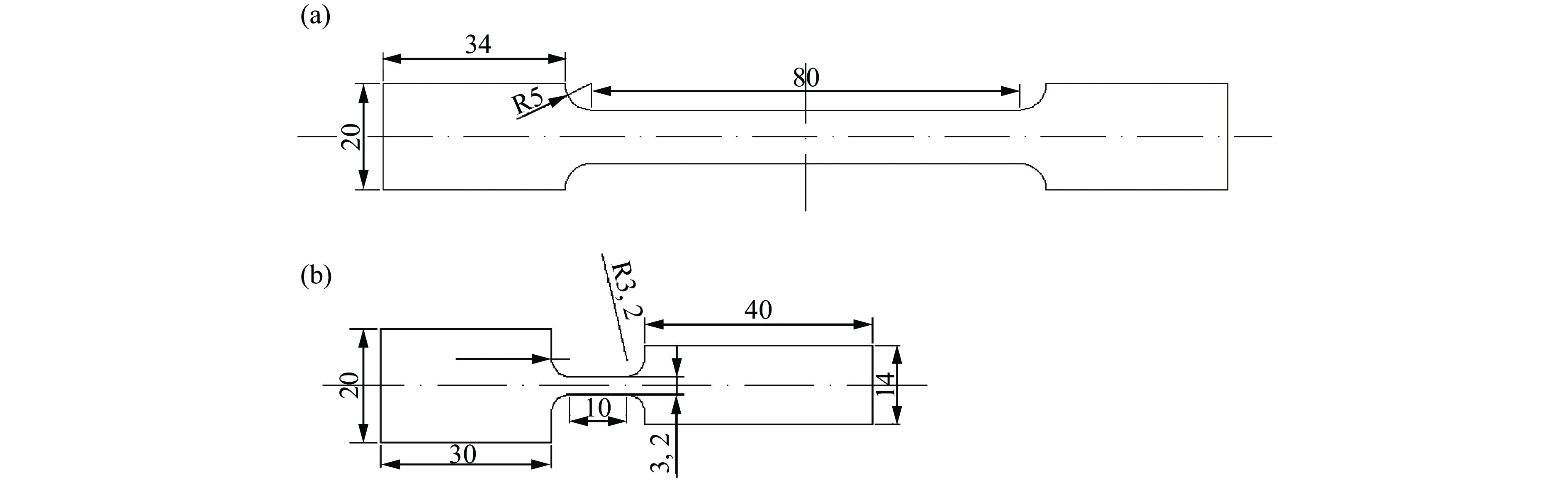

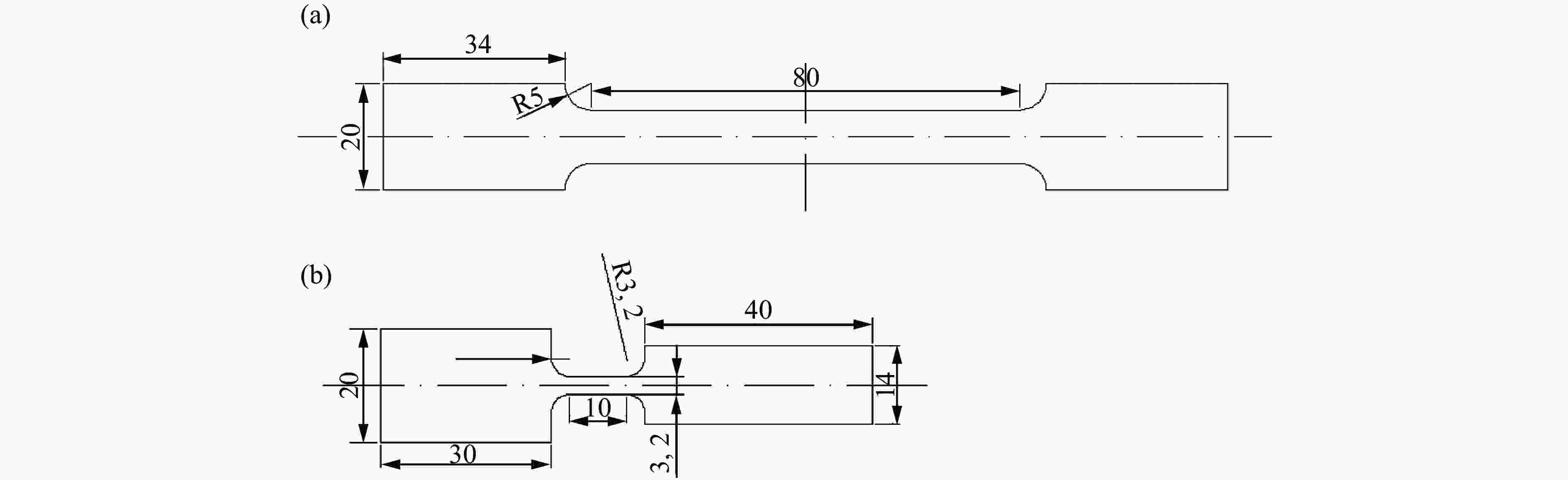

      图  5  试件形状与尺寸 (单位:mm)

      Figure 5.  Size of experimental specimens (unit: mm)

    • 在试件表面喷涂散斑,拉伸过程如图6所示。利用高速摄影对试件表面的形貌进行拍摄得到散斑在整个动态拉伸过程中的形貌变化。采用DIC数字图像处理技术处理高速摄影拍摄的照片得到该工况下试件标距段位移的时空分布,对位移-时间曲线进行处理得到应变的时空分布。利用力传感器得到拉伸过程试件的载荷-时间曲线,对载荷-时间曲线进行处理得到应力-时间曲线。将应力-时间曲线和应变的时空分布进行联合处理得到试件的应力-应变曲线和动态失效应变。

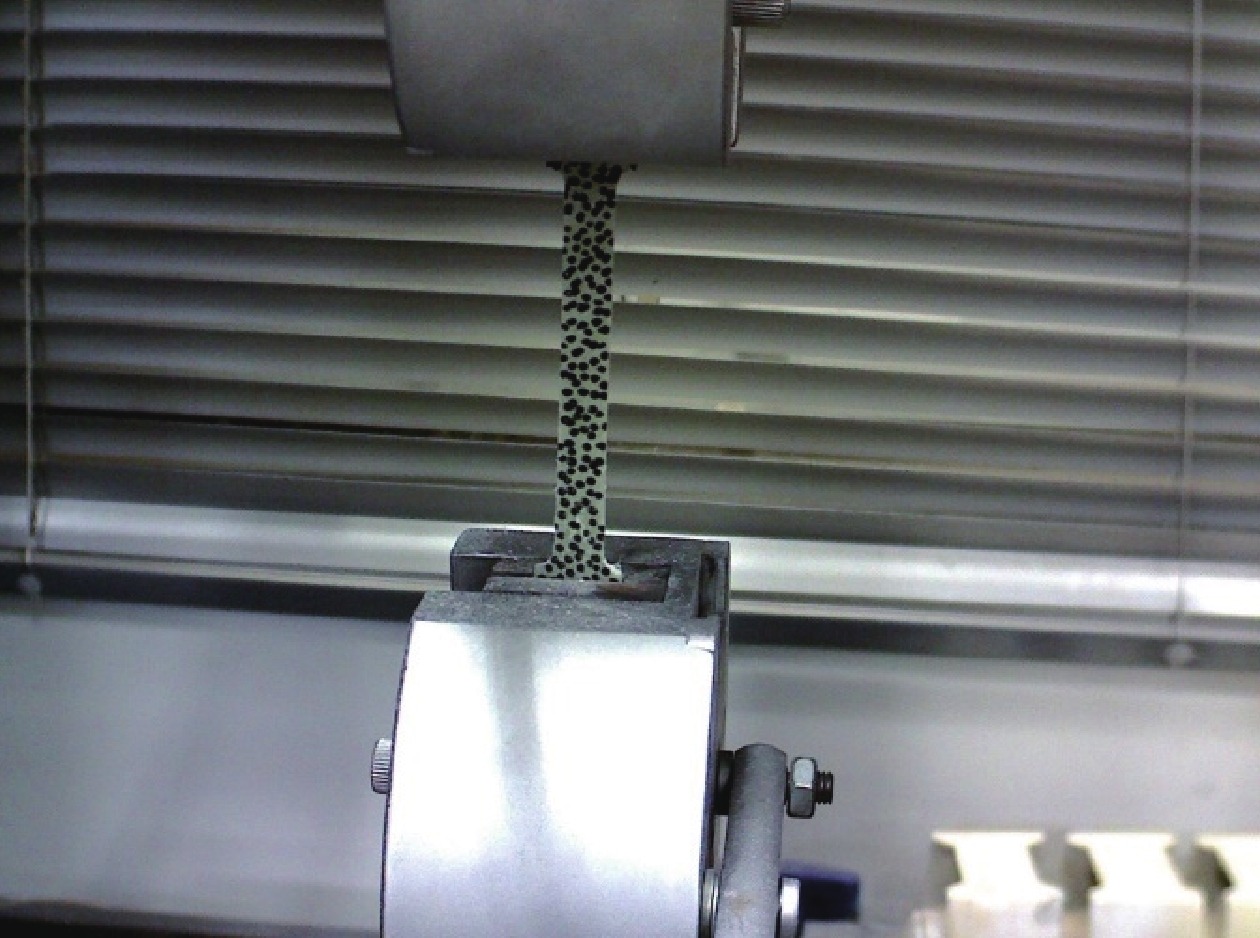

      图  6  准静态拉伸实验

      Figure 6.  Quasi-static tensile test

      相较于传统的引伸计测量应变方法,采用DIC图像处理技术的一个明显的优势为可以方便地获得应变的时空分布。在全场应变不均匀的情况下,可以针对性分析断口附近的应变-时间曲线,而不是用标距段平均应变来代替。

    • 试验针对特定方向和应变率的每一种工况都进行了三次重复试验,对得到的三组原始应力-应变曲线进行分散性分析,选取其中更接近平均值的应力-应变曲线作为代表来研究材料的力学性质。具体实验情况如表 1所示。

      方向 实验重复次数
      准静态 10 s−1 100 s−1
      方向 1 3 3 3
      方向 2 3 3 3
      方向 3 3 3 3

      表 1  不同工况重复实验次数

      Table 1.  Times of repeated experiments under different conditions

      针对典型的方向1下,100 s−1应变率工况进行分散性讨论。三次重复试验得到的应力应变曲线和试件破坏图分别如图 7图8所示。

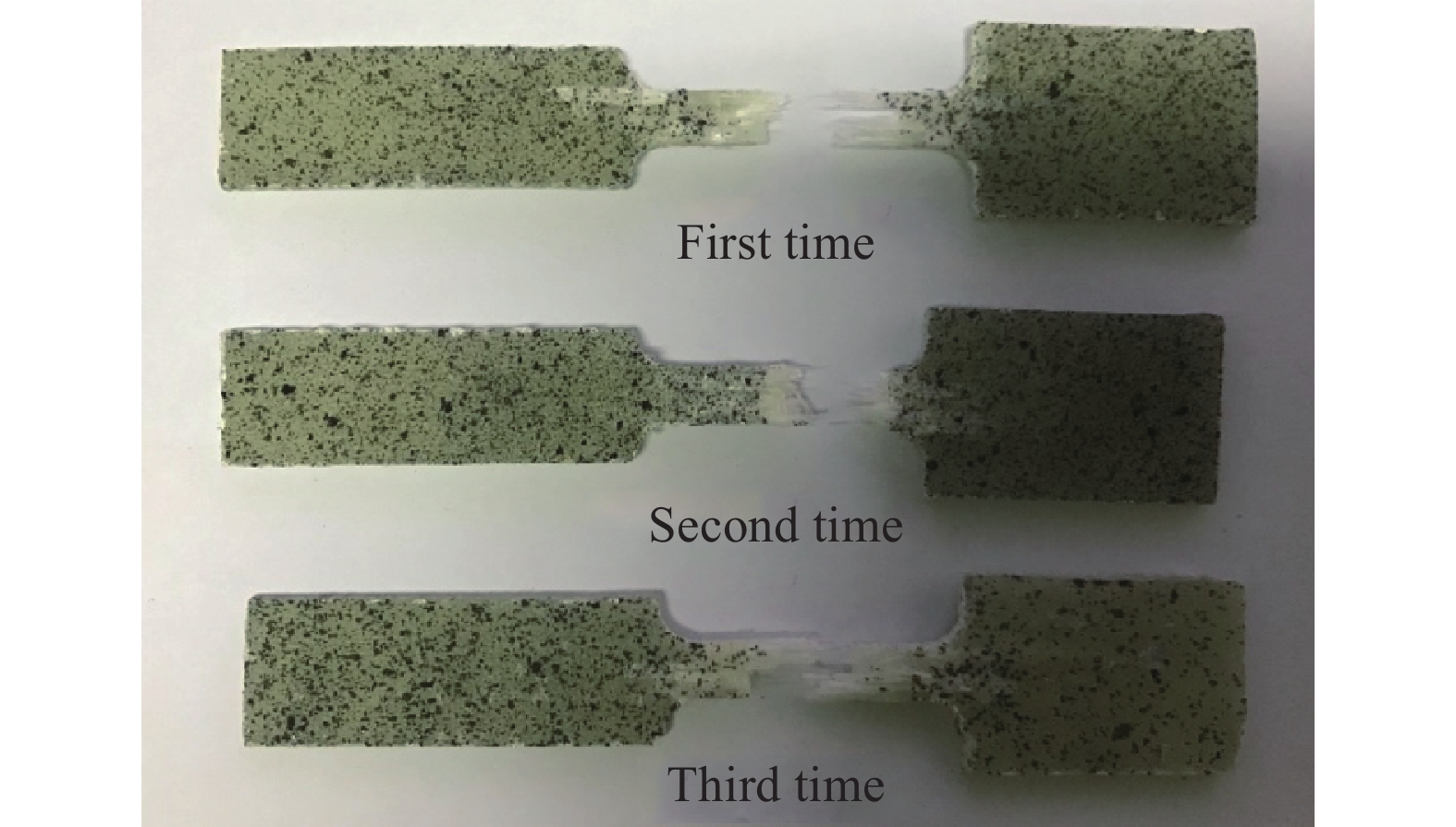

      图  8  试件破坏图

      Figure 8.  Tography of fractured specimens

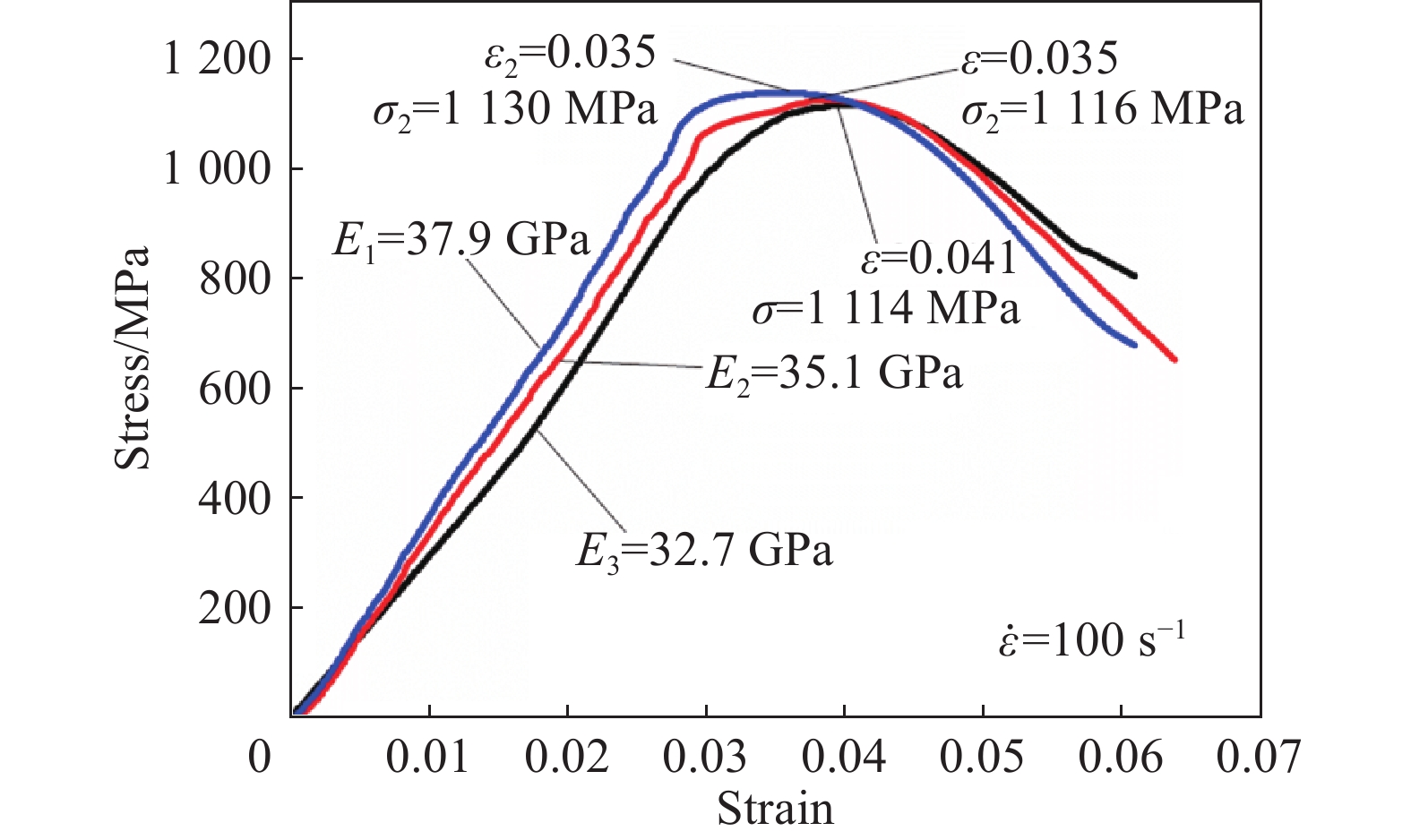

      图  7  典型工况下重复试验的应力-应变曲线

      Figure 7.  Stress-strain curves of repeated tests under typical working conditions

      在三次重复试验下,试件最终的断裂形貌均发生在标距段,属于有效实验。针对数据分散性的讨论,选取了三个参考指标:弹性模量Einitial、工程失效应变和强度。分析方法为将指标项的三个结果分别和平均值作比较。经过比较发现,弹性模量的误差为8%,工程失效应变为10%,强度的误差为1%。在后续的分析中,将每种工况下的应力应变曲线均进行了相似的比较,所有的工况下最大误差均控制在10%的范围内。后续分析中全部应力-应变曲线的选取原则确定为各项参考指标数值居中的曲线。

    • 对于动态拉伸过程中应变场的分析,选取了方向1应变率为100 s−1的情况下进行DIC图像处理。针对整个拉伸过程进行应变场的分析,得到玻璃钢试件不同时刻试件标距段形貌以及标距段全场应变如图9图10所示。

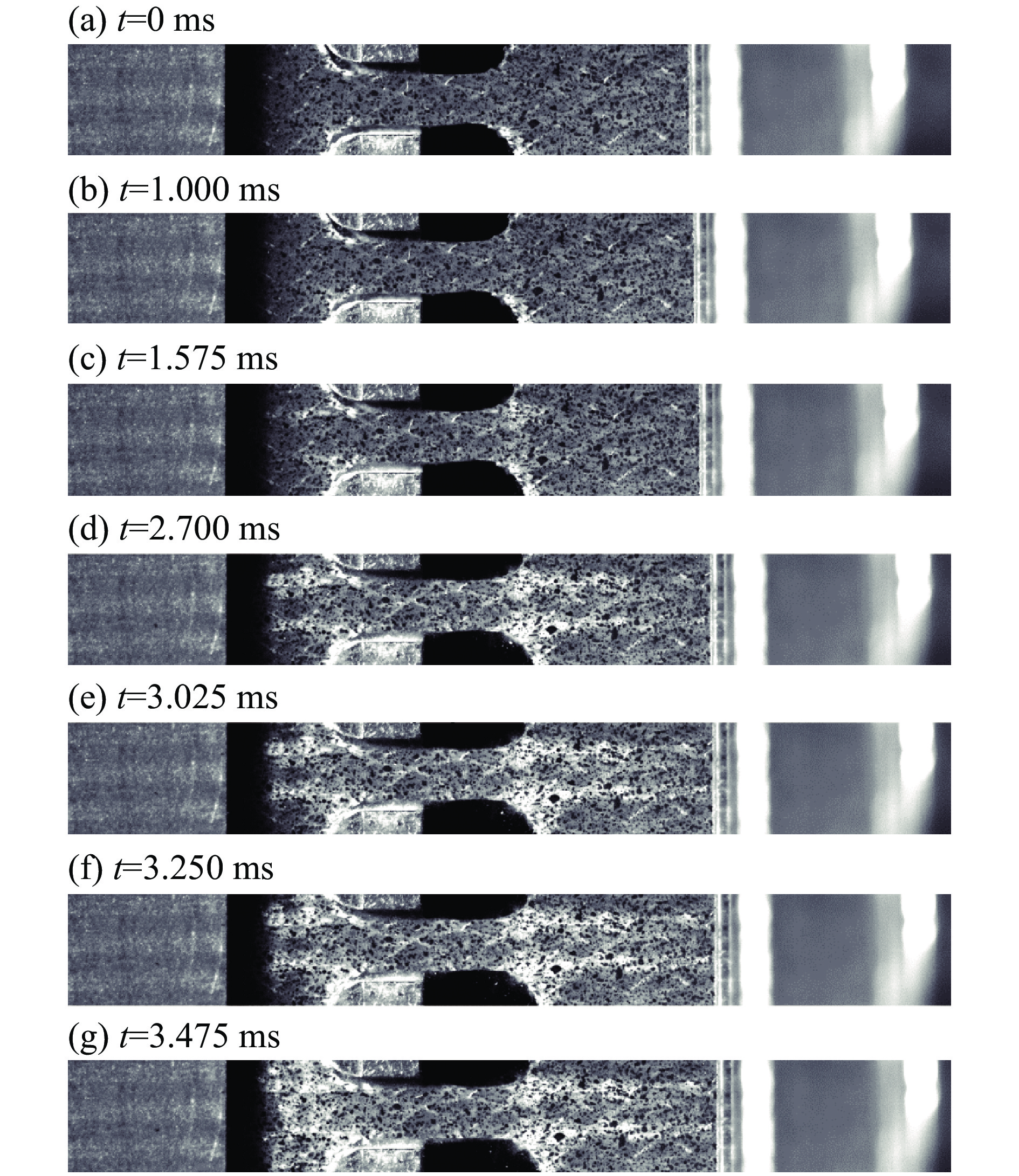

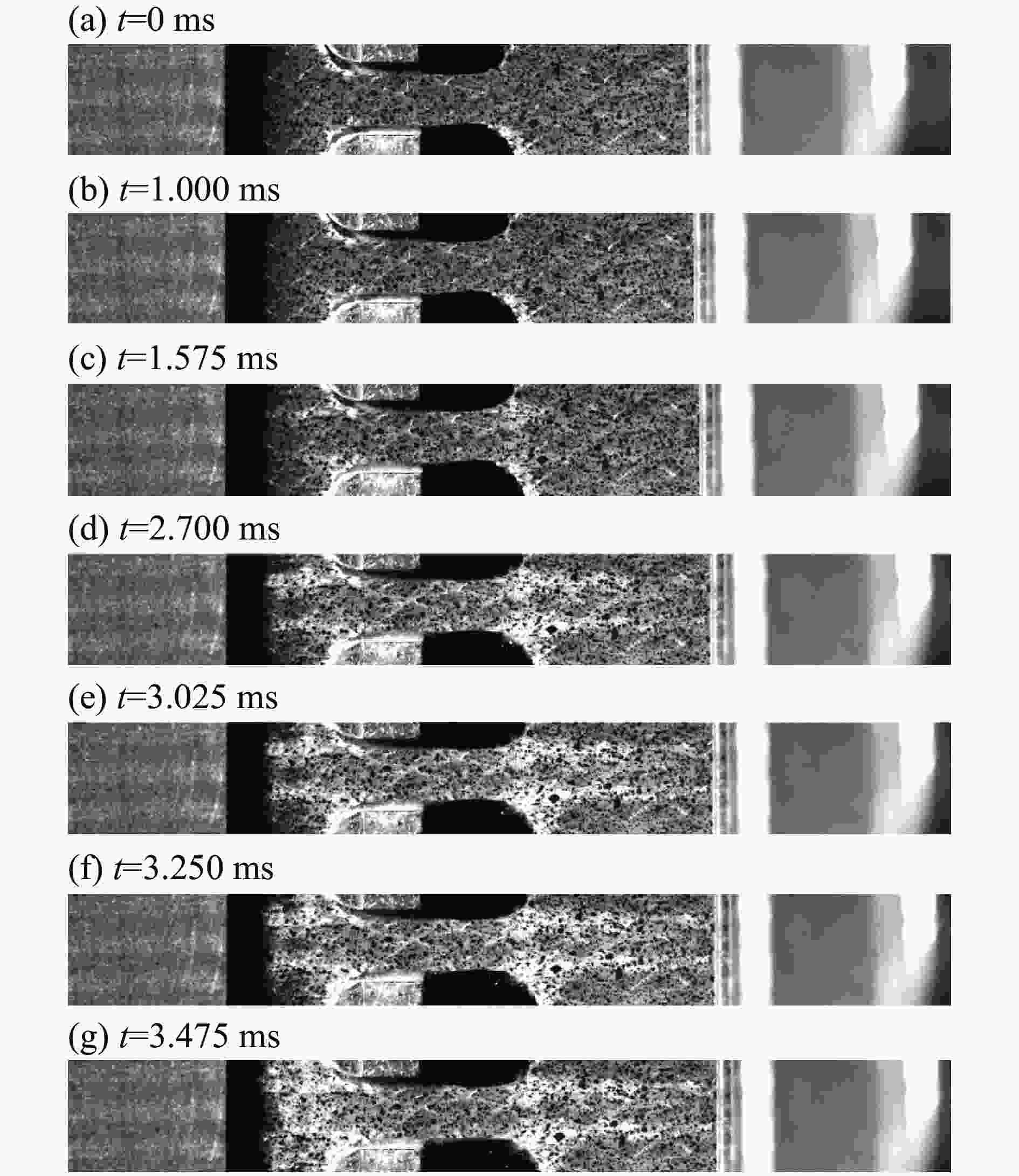

      图  9  动态拉伸过程试件形貌

      Figure 9.  Specimen morphology under dynamic tensile condition

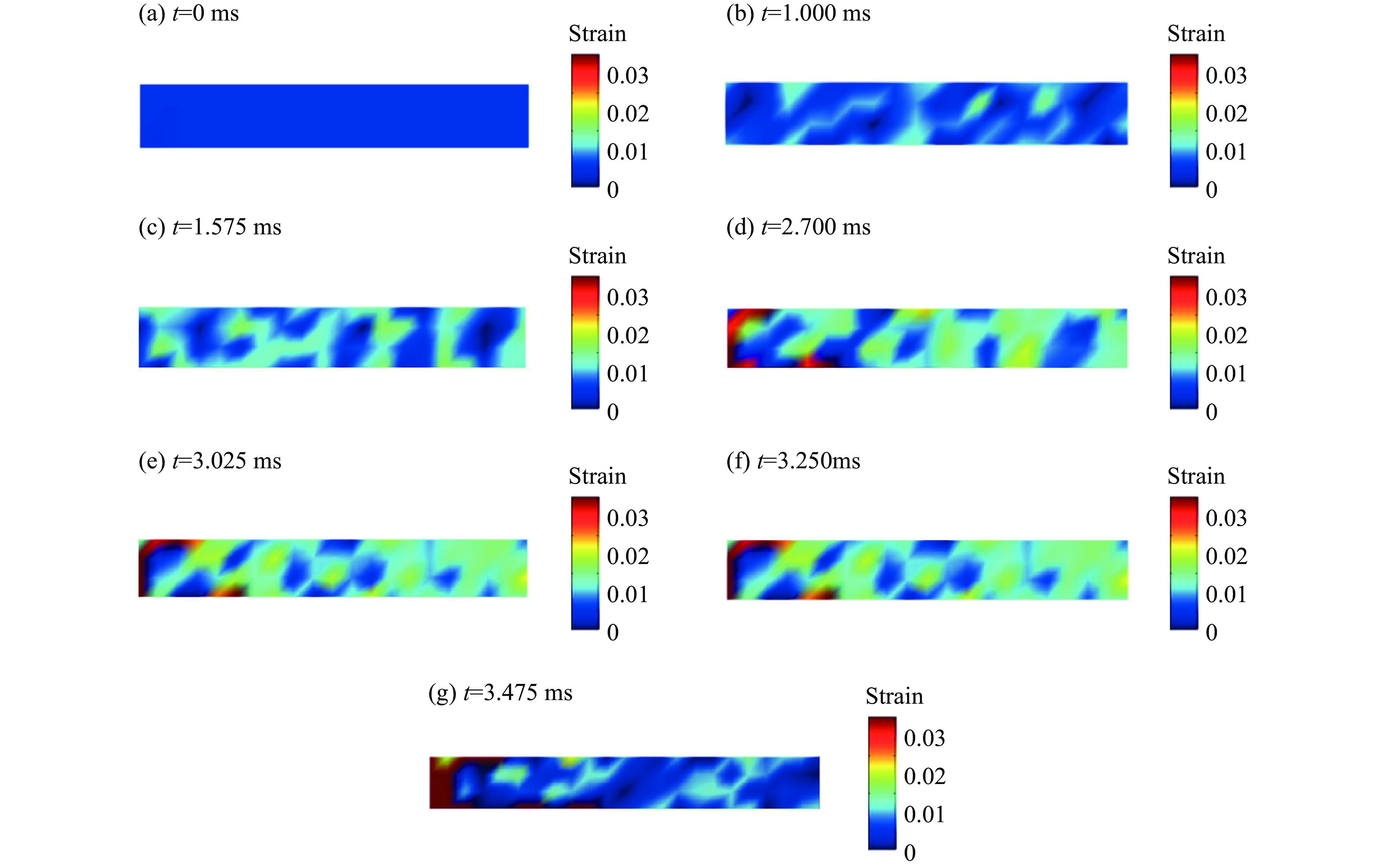

      图  10  方向1动态拉伸全场应变分布

      Figure 10.  Strain field in direction 1 under dynamic tension condition

      通过整个拉伸过程的试件形貌图,可以发现在拉伸初期图10(a)(b)由于内部玻璃纤维的单向增强分布导致材料的各向异性,材料表面应变分布并不均匀。拉伸中期图10(c)(d),材料标距段整体应变分布不均匀性进一步增强。断裂前期图10(e),试件形貌方面部分区域颜色变白明显,由于方向1起增强作用的玻璃纤维是主要的受力部分,夹持端出现了两条白色带状区域。通过图10(e)也可以看出,试件局部应变显著增大。在整个断裂前期,拉伸方向位移场呈不均匀分布。断裂失效后图10(f)(g),材料发生破坏,观察试件形貌能明显地看到标距段左端出现破坏,标距段未断裂部分应变逐渐恢复为0。

    • 方向1应变率为100 s−1的拉伸工况下获取的应力-应变曲线如图11所示。曲线中的时间标识与图9图10所指代的相同。

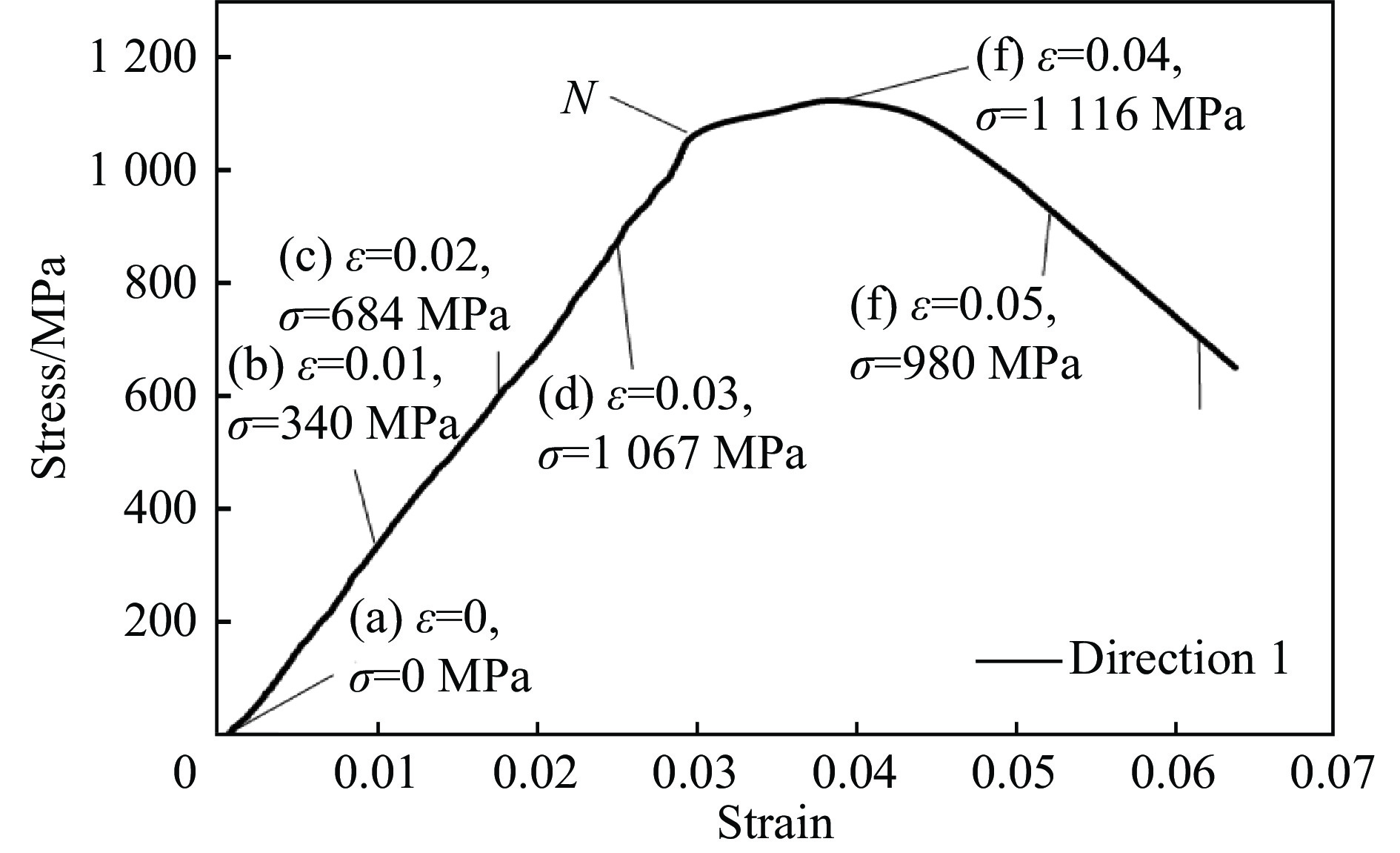

      图  11  方向1在100 s−1应变率下应力-应变曲线

      Figure 11.  Stress-strain curve of the direction 1 at 100 s−1 strain rate

      观察整个动态拉伸应力-应变曲线,加载过程为一条近似通过原点的斜直线,加载中前期曲线的线性比较好,等到了后期,在即将断裂失效的时候,即图11中的刚度变化点N,直线的斜率变小。在N之前,主要是玻璃纤维在维系着复合材料的弹性变形;当达到N点的应力之后,玻璃纤维部分断裂,剩余纤维以及树脂基体共同承担载荷,树脂基的贡献使该复合材料增加了塑性应变的成分,纤维的断裂以及塑性应变成分的增加导致材料的应力-应变曲线产生斜率上的变化。随着纤维断裂增多,剩余纤维以及树脂基体不能再承受断裂纤维传递的载荷,试件破坏。变化前的刚度通过弹性模量Einitial来衡量,刚度变化后的模量若记为Echanged,则该材料从35.1 GPa的弹性模量Einitial降低为7.5 GPa的Echanged。联系拉伸实验过程中陆续听到几次“啪”的纤维断裂响声。由此推测此时材料内部部分纤维开始断裂。随着纤维断裂增多,邻近纤维不能再承受断裂纤维传递的载荷,试件开始破坏。后期材料内部的纤维的损伤导致材料的刚度发生了变化。

      图12为准静态(10−3 s−1)拉伸情况下材料在方向1、2、3上的应力-应变曲线。如图12所示,准静态情形下三个方向的强度分别为608、75、90 MPa,工程失效应变分别为0.025、0.021、0.022,图中曲线的选取原则以最接近平均结果为准。在弹性阶段可获得3个方向的弹性模量Einitial分别为27.7、3.6、4.1 GPa。同时方向1曲线工程失效应变与强度是最大的。内部的玻璃纤维束设计的增强方向主要在方向1,但实际生产过程中需要在方向3也增加少量的玻璃纤维对方向1的玻璃纤维束进行固定,因此方向3的强度比方向2要高20%。此材料内部的玻璃纤维束不仅可以显著改善材料的强度,还使得材料的工程失效应变有小幅度的增加。方向1的工程失效应变较方向2增加了19%。在即将断裂的时候,方向1曲线在图中刚度产生了变化。类似于图11中典型工况应力-应变曲线的刚度变化点N。在N点之后,玻璃纤维部分断裂,剩余纤维以及树脂基体共同承担载荷,树脂基的贡献使该复合材料增加了塑性应变的成分,变化前的刚度通过弹性模量Einitial来衡量,刚度变化后的模量若记为Echanged,则该材料从27.7 GPa的弹性模量Einitial减小为18.7 GPa的Echanged

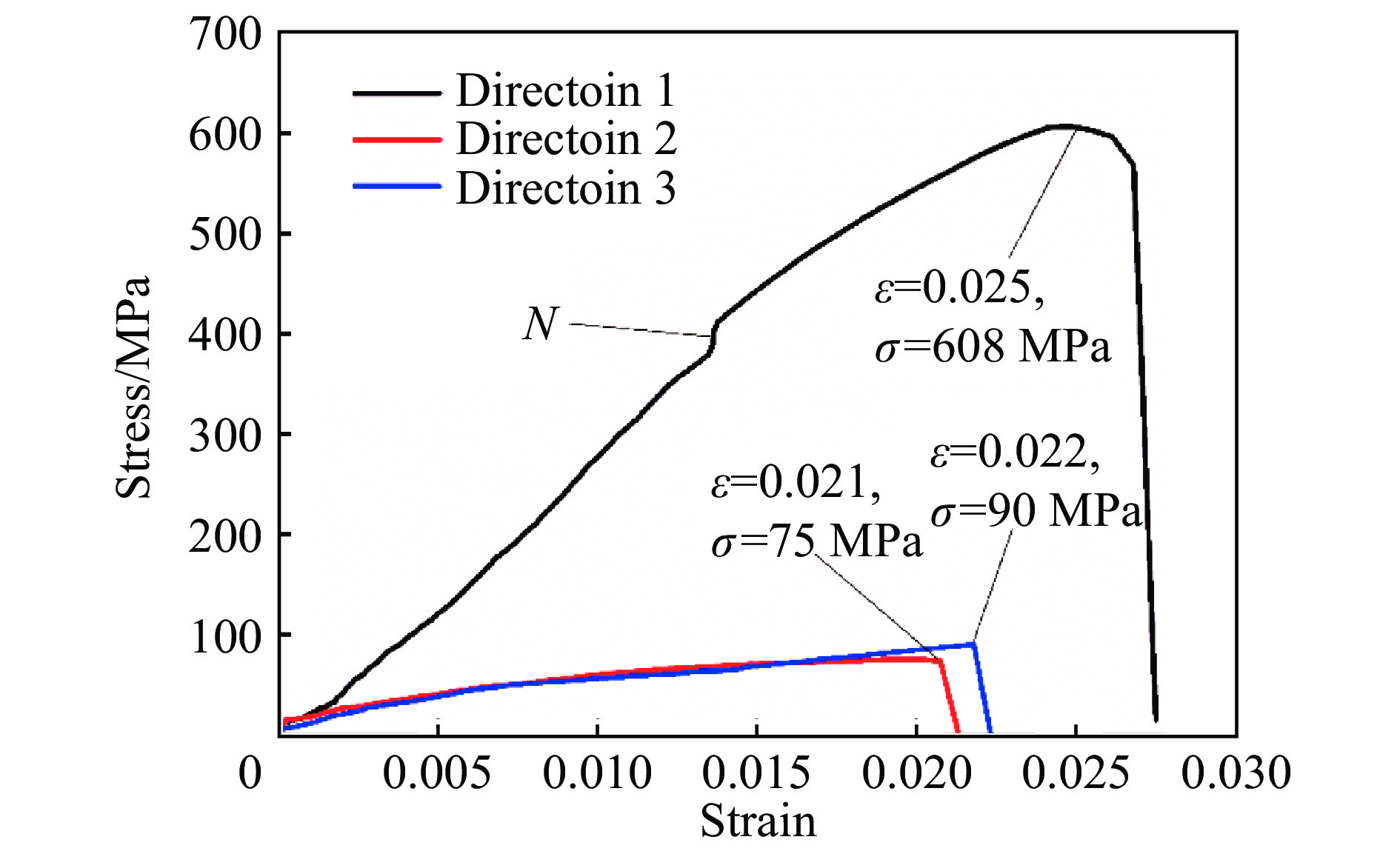

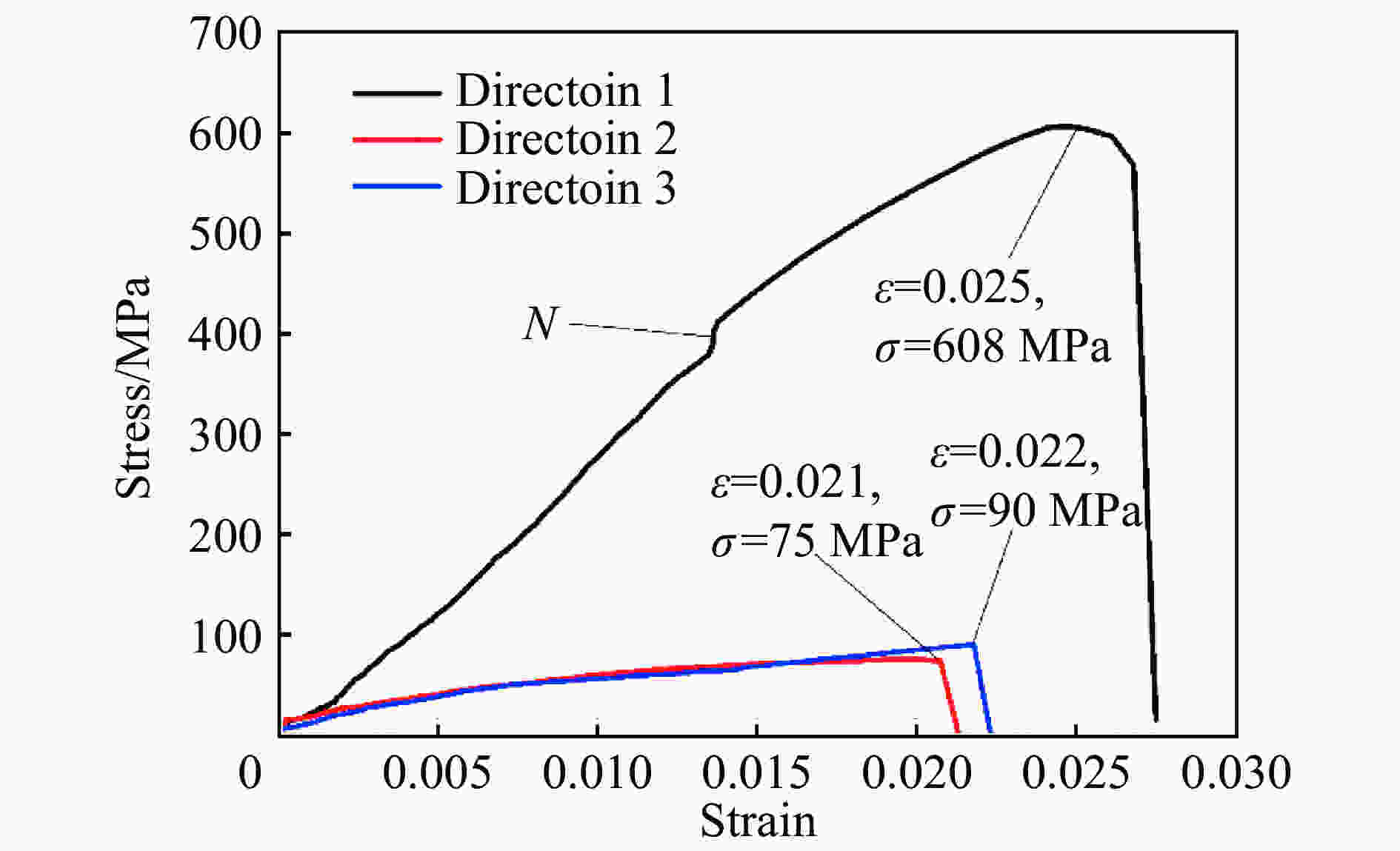

      图  12  准静态拉伸不同方向应力-应变曲线

      Figure 12.  Stress-strain curves in different directions under quasi-static condition

      图1315为材料在3种不同应变率下不同方向的应力-应变曲线。

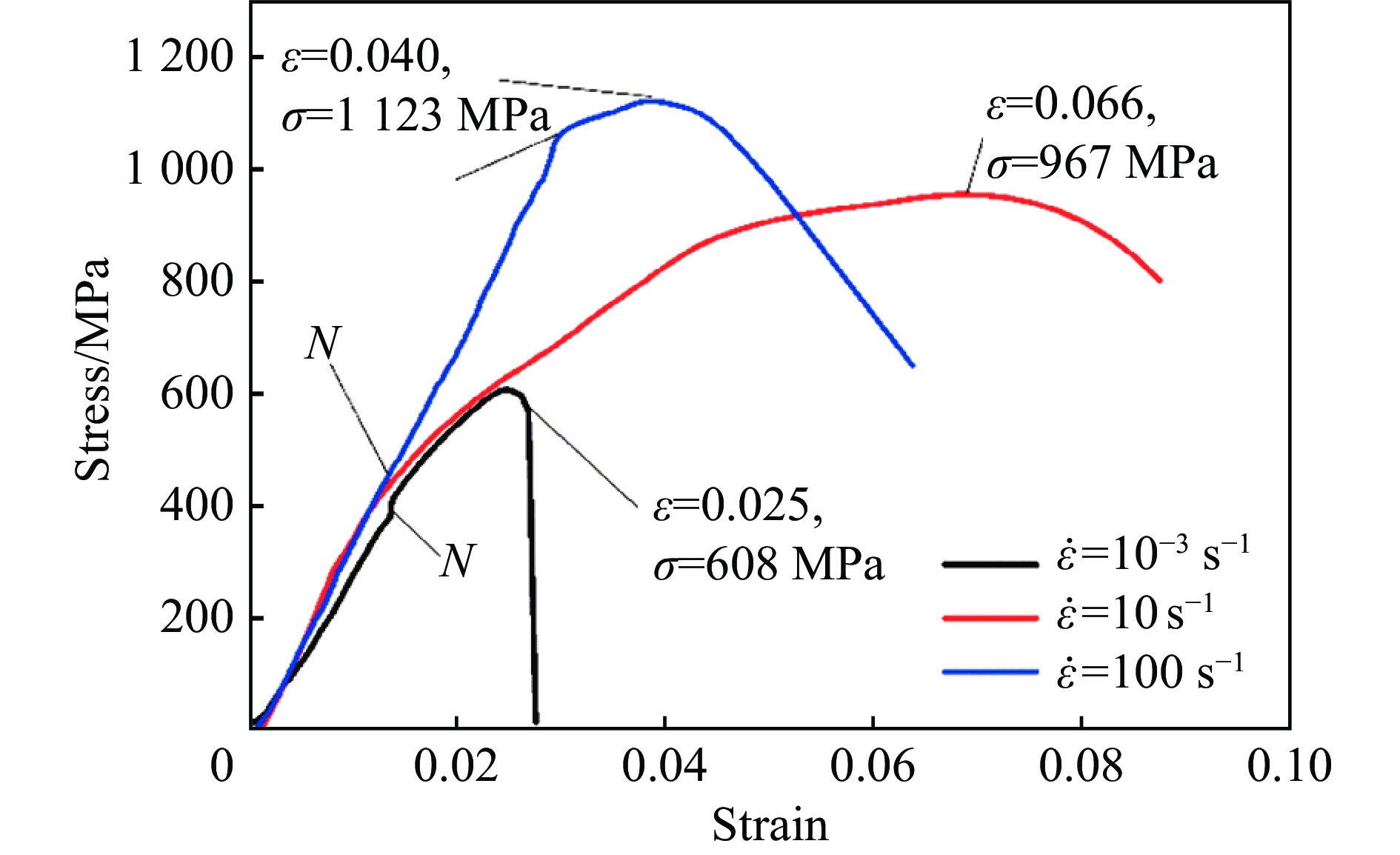

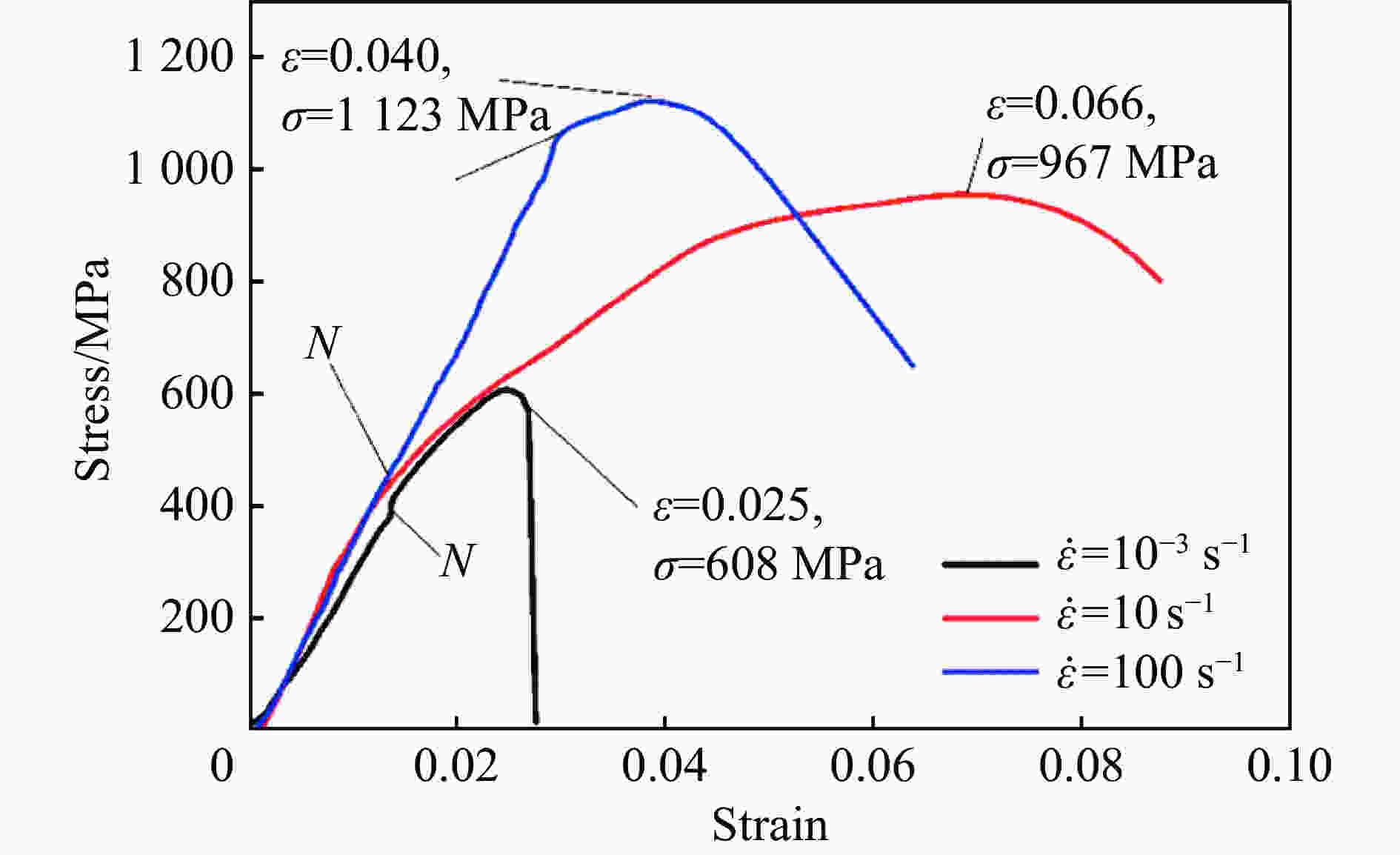

      图  13  方向1不同应变率拉伸应力-应变曲线

      Figure 13.  Tensile stress-strain curves of the direction 1 under different strain rates

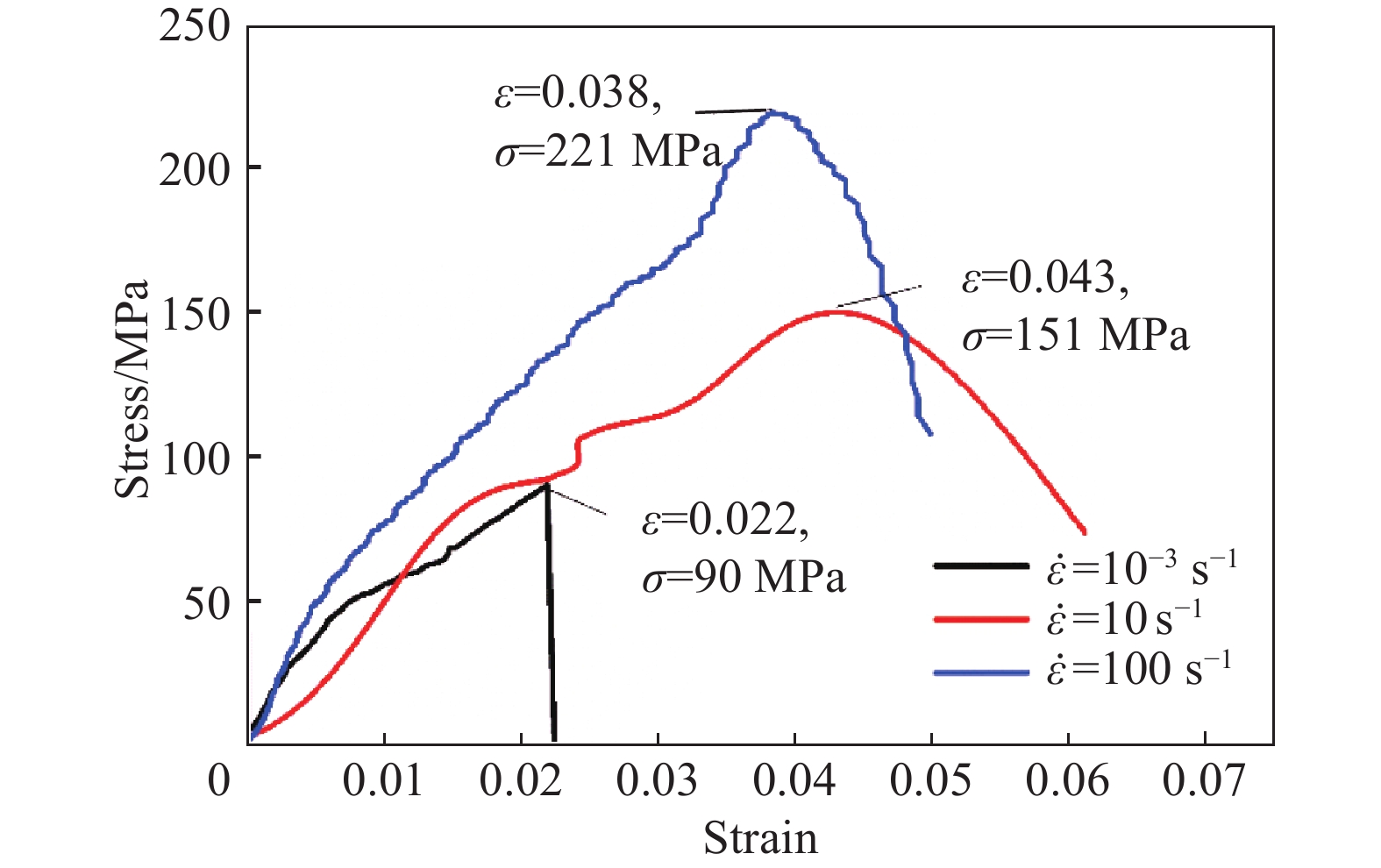

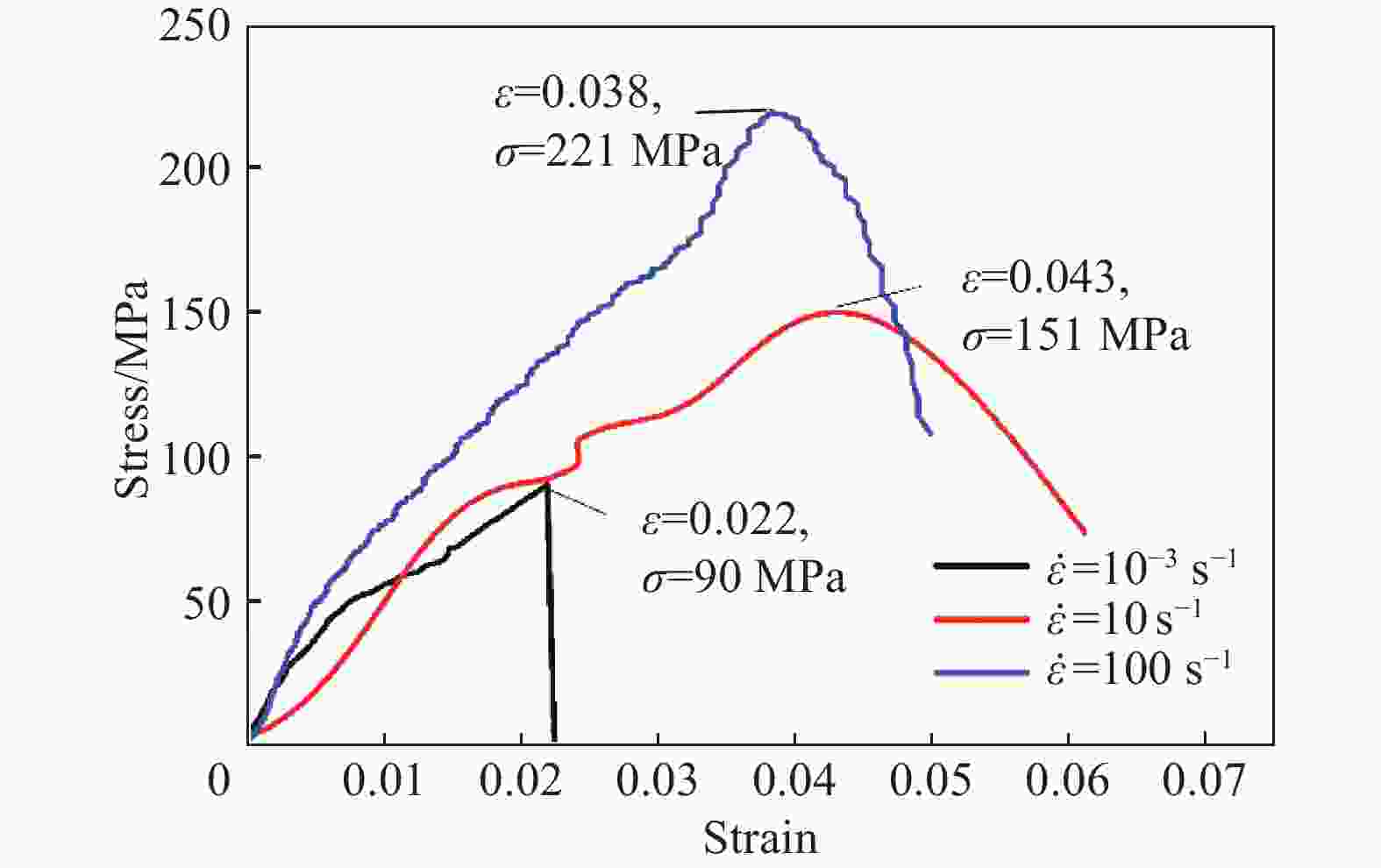

      图  15  方向3不同应变率下拉伸应力-应变曲线

      Figure 15.  Tensile stress-strain curves of the direction 3 under different strain rates

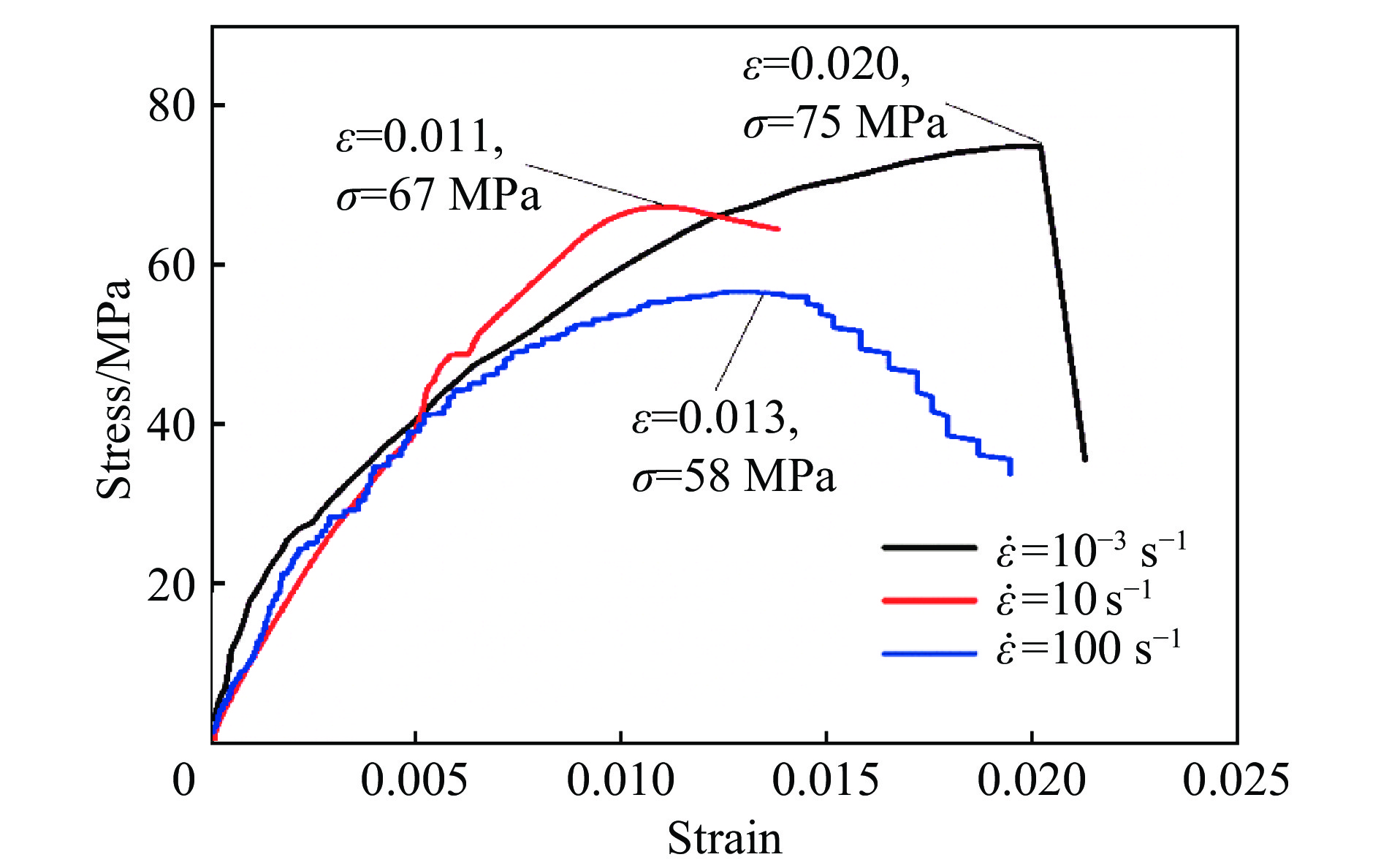

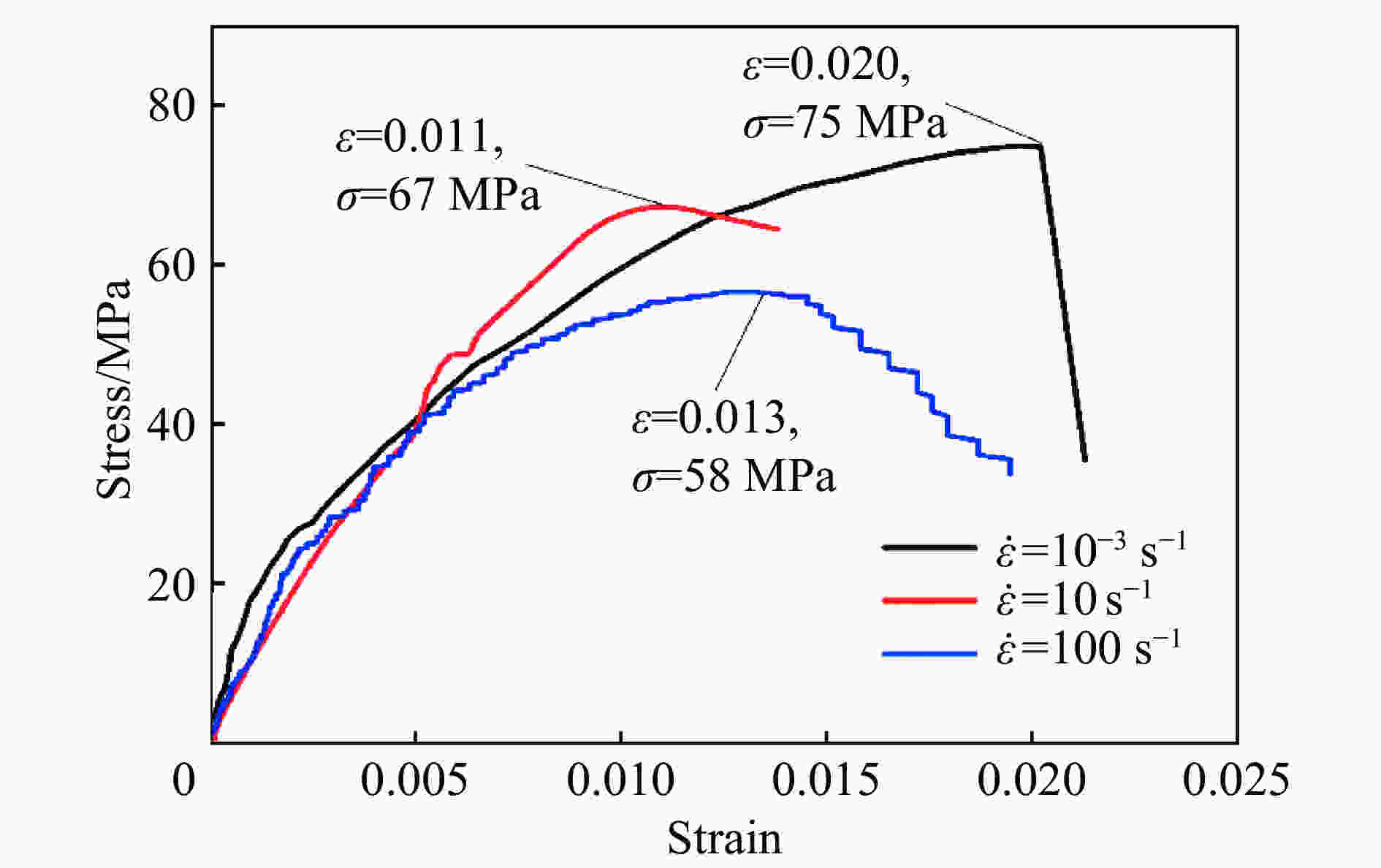

      图  14  方向2不同应变率下拉伸应力-应变曲线

      Figure 14.  Tensile stress-strain curves of the direction 2 under different strain rates

      图13所示三种应变率(准静态(10−3 s−1)、10 s−1、100 s−1)下的强度分别为608、967、1 123 MPa,工程失效应变为0.025、0.066、0.040。结果表明,随着应变率的提高,材料的强度也得到了显著增强,具备应变率效应。而工程失效应变虽然在两种动态拉伸情况下都比准静态(10−3 s−1)拉伸情况下的工程失效应变要大,但是应变率为10 s−1的情况下的工程失效应变却比应变率为100 s−1情况下的要大,因此,与强度不同,工程失效应变并没有表现出随着应变率的增大而增大的特性。

      在材料的拉伸过程后期,会听到纤维断裂的“啪”声,纤维的断裂导致材料的应力-应变曲线产生斜率上的变化。随着纤维断裂增多,邻近纤维不能再承受断裂纤维传递的载荷,试件开始破坏。纤维的陆续断裂宏观上表现为材料刚度发生变化,准静态(10−3 s−1)应变率拉伸下由27.7 GPa的弹性模量Einitial减小为18.7 GPa的Echanged,10 s−1应变率拉伸下由35.1 GPa的弹性模量Einitial减小为13.7 GPa的Echanged,100 s−1应变率拉伸下由35.1 GPa的弹性模量Einitial减小为7.5 GPa的Echanged。三种应变率情况下的初始弹性模量都在30 GPa左右。材料的刚度在刚度变化点N之后产生了下降,改变后的Echanged按照应变率从低到高分别只有初始弹性模量Einitial的67.5%、39.0%、21.4%。可见,不同应变率拉伸情况下,尤其是两种动态工况下,树脂基的贡献导致的材料刚度变化更加明显。且变化率随应变率的增加而增加。

      图14所示,方向2在准静态(10−3 s−1)、10 s−1、100 s−1三种应变率下的强度分别为75、67、58 MPa,工程失效应变为0.020、0.011、0.013,强度上没有表现出正的应变率效应。方向2与纤维增强方向成45°,拉伸时候主要是基体承受载荷。且整个拉伸过程仅在最后断裂时刻听到一次剧烈响声,没有纤维陆续断裂的过程。整个拉伸过程,刚度不断变化,不能找到明显的刚度变化点N

      图15所示,方向3在准静态(10−3 s−1)、10 s−1、100 s−1三种应变率下的强度分别为90、151、221 MPa,工程失效应变为0.022、0.043、0.038,强度上表现出应变率效应,工程失效应变类似于方向1,呈现出先增大后减小的特点。方向3与纤维增强方向成90°, 内部的玻璃纤维束设计的增强方向主要在1方向,但实际生产过程中需要在方向3也增加少量的玻璃纤维对方向1的玻璃纤维束进行固定,因此方向3的在三个方向上的强度比方向2都大,且强度具备应变率效应。方向3拉伸时候主要是基体和少量玻璃纤维承受载荷。整个拉伸过程,不能听到明显的纤维断裂声音,仅在最后断裂时刻听到一次剧烈响声。整个拉伸过程没有找到明显的刚度变化点N

      三个方向在不同应变率下的强度及工程失效应变对比,以及1方向刚度变化点N前后不同阶段的刚度大小,如表2所示。

      应变率 强度/MPa 方向 1 Einitial/GPa 方向 1 Echanged/GPa 失效应变
      方向 1 方向 2 方向 3 方向 1 方向 2 方向 3
      准静态 608 75 90 27.7 18.7 0.025 0.020 0.022
      10 s−1 967 67 151 35.1 13.7 0.066 0.011 0.043
      100 s−1 1 123 58 221 35.1 7.5 0.040 0.013 0.038

      表 2  不同应变率、不同方向的强度、工程失效应变及方向1刚度

      Table 2.  Tensile strength and engineering failure strain of different strain rates in different directions and the stiffness in 1 direction

      在不同方向上的强度方面,结合此前张硕等[16]对单向纤维增强的玻璃钢进行的不同方向的准静态拉伸实验:沿纤维方向的强度值达到了垂直纤维方向强度值的10倍左右。实验进一步在动态拉伸实验下得到了相似的结论,沿纤维方向的强度值比其他方向不在同一个数量级,方向1的拉伸强度比方向3的拉伸强度高一个数量级,比方向2的拉伸强度高两个数量级。可见在玻璃钢的实际应用中,拉伸载荷主要是由玻璃纤维来承担的,而基体树脂更多的起到了一个固定的作用。

      玻璃钢材料由于内部的纤维铺层排列,在宏观上表现出了力学的各向异性。方向1和方向3,强度上都表现出了应变率效应。因为方向1是纤维的增强方向,而为了固定1方向上的纤维束,需要在方向3也添加少量的玻璃纤维,因此在方向3也表现出了应变率效应。在方向2上,载荷主要由树脂基体来承受,强度上不具备应变率效应。在纤维增强的1方向上,材料的弹性模量Einitial在应力-应变曲线上具有一个刚度变化点N。材料的刚度在点N之后产生了下降,改变后的Echanged在准静态(10−3 s−1)、10 s−1、100 s−1三种应变率下的值只有初始弹性模量Einitial的67.5%、39.0%、21.4%。不同应变率拉伸情况下,尤其是两种动态工况下,材料的刚度的变化更加明显。且刚度的变化率随应变率的增加而增加。

    • 利用高速摄影与DIC相结合的方法,获得了100 s−1应变率下,不同铺层方向破坏时刻的动态失效参数。xy方向分别表示拉伸方向和面内与拉伸方向垂直向,最终方向1断裂瞬间的试件形貌、应变场分布、xy方向的应变随动态拉伸过程变化如图16所示,其中图(a)中选框部分的应力云图见图(b),图(b)椭圆区域处的应力应变曲线见图(c)。

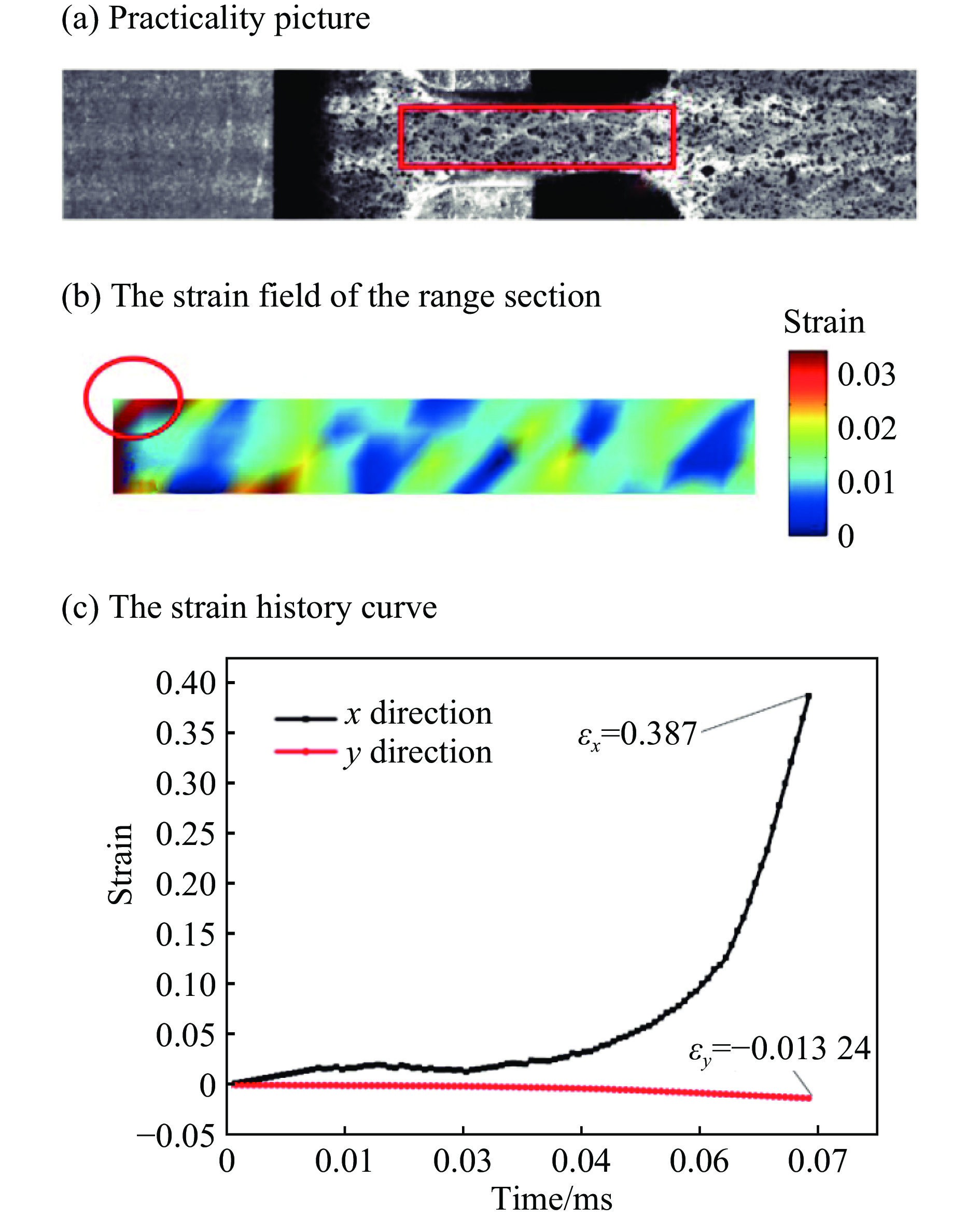

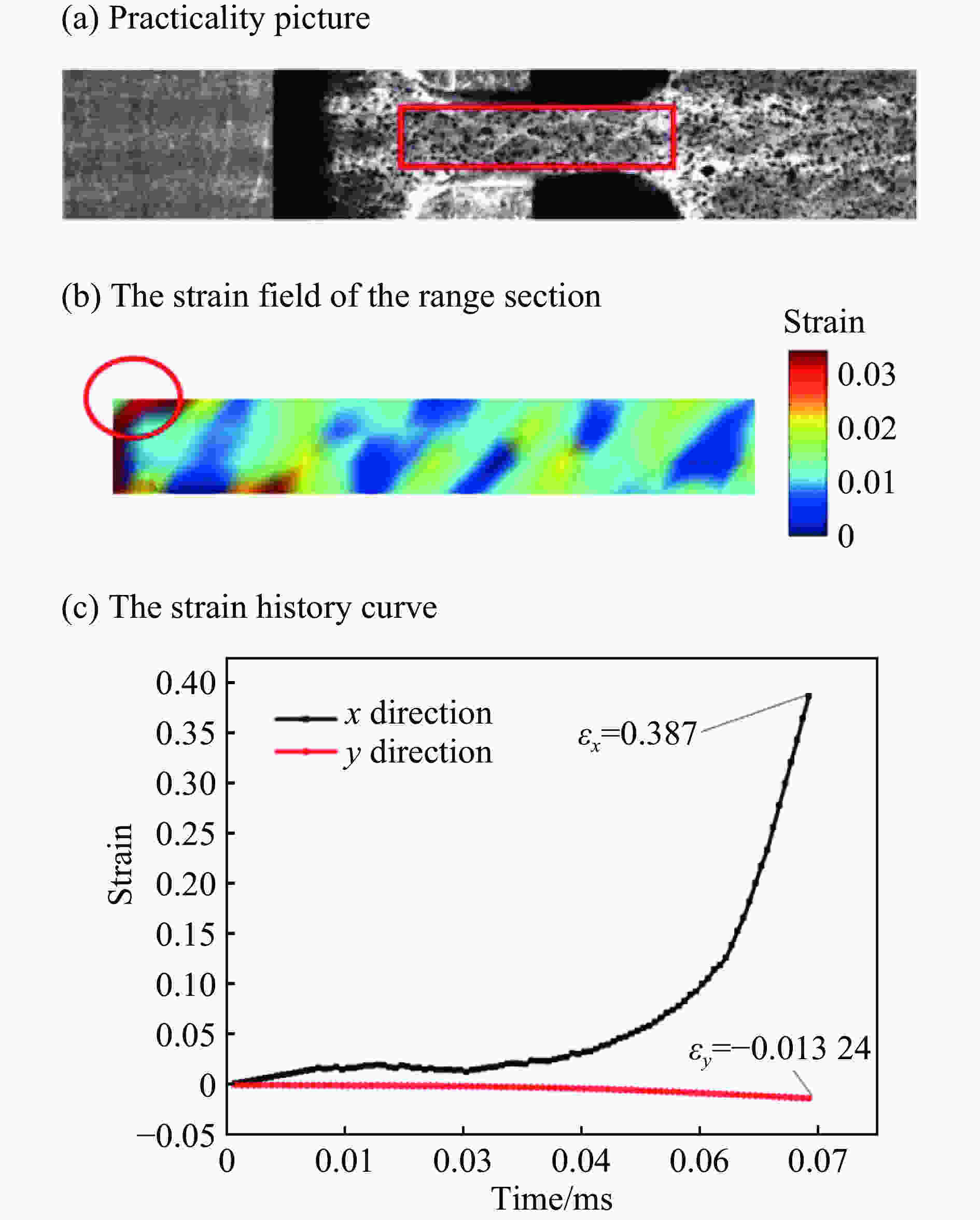

      图  16  方向1在100 s−1应变率下动态失效区域

      Figure 16.  Dynamic failure region in the direction 1 at 100 s−1 strain rate

      由图可以获得材料在100 s−1应变率动态拉伸下,最终断裂处的εx=0.387,εy=−0.013 24,鉴于二维试样,假设此时满足εy=εz。应力、应变都是二阶张量,当忽略了球张量部分,只考虑偏张量部分,就可以引入等效应力和等效应变的概念。断裂局部的等效应变即为动态失效应变${\varepsilon _{{\rm{eff}}}}$

      $ {\varepsilon _{{\rm{eff}}}} = \frac{{\sqrt 2 }}{3}\sqrt {{{\left( {{\varepsilon _x} - {\varepsilon _y}} \right)}^2} + {{\left( {{\varepsilon _y} - {\varepsilon _z}} \right)}^2} + {{\left( {{\varepsilon _z} - {\varepsilon _x}} \right)}^2}} $

      将相应数值代入上式,得:εeff=0.267。

      方向2和3的断裂瞬间的试件形貌、应变场分布、xy方向的应变随动态拉伸过程变化如图1718所示,其中图(a)中选框部分的应力云图见图(b),图(b)椭圆区域处的应力应变曲线见图(c)。

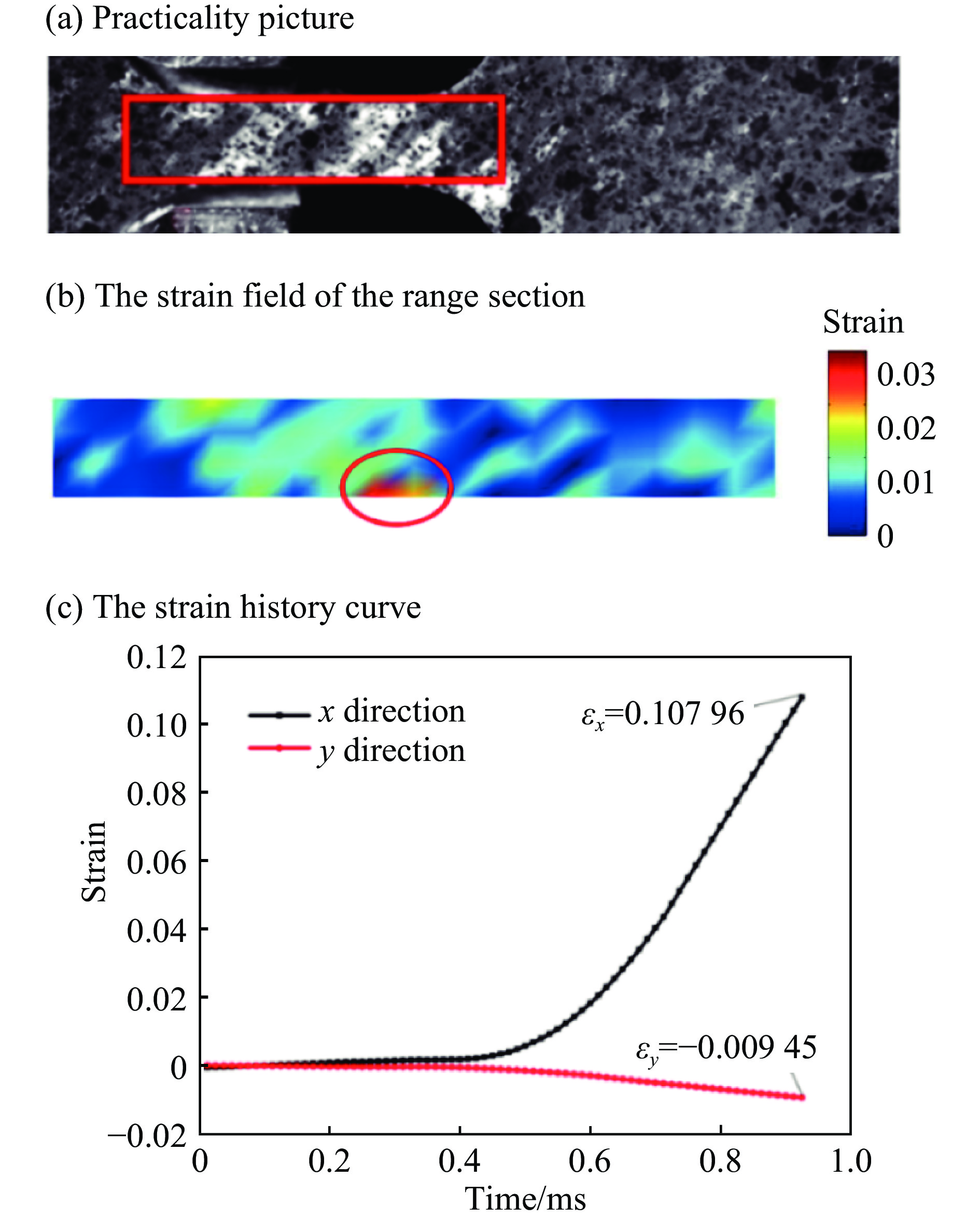

      图  17  方向2在100 s−1应变率下动态失效区域

      Figure 17.  Dynamic failure region in the direction 2 at 100 s−1 strain rate

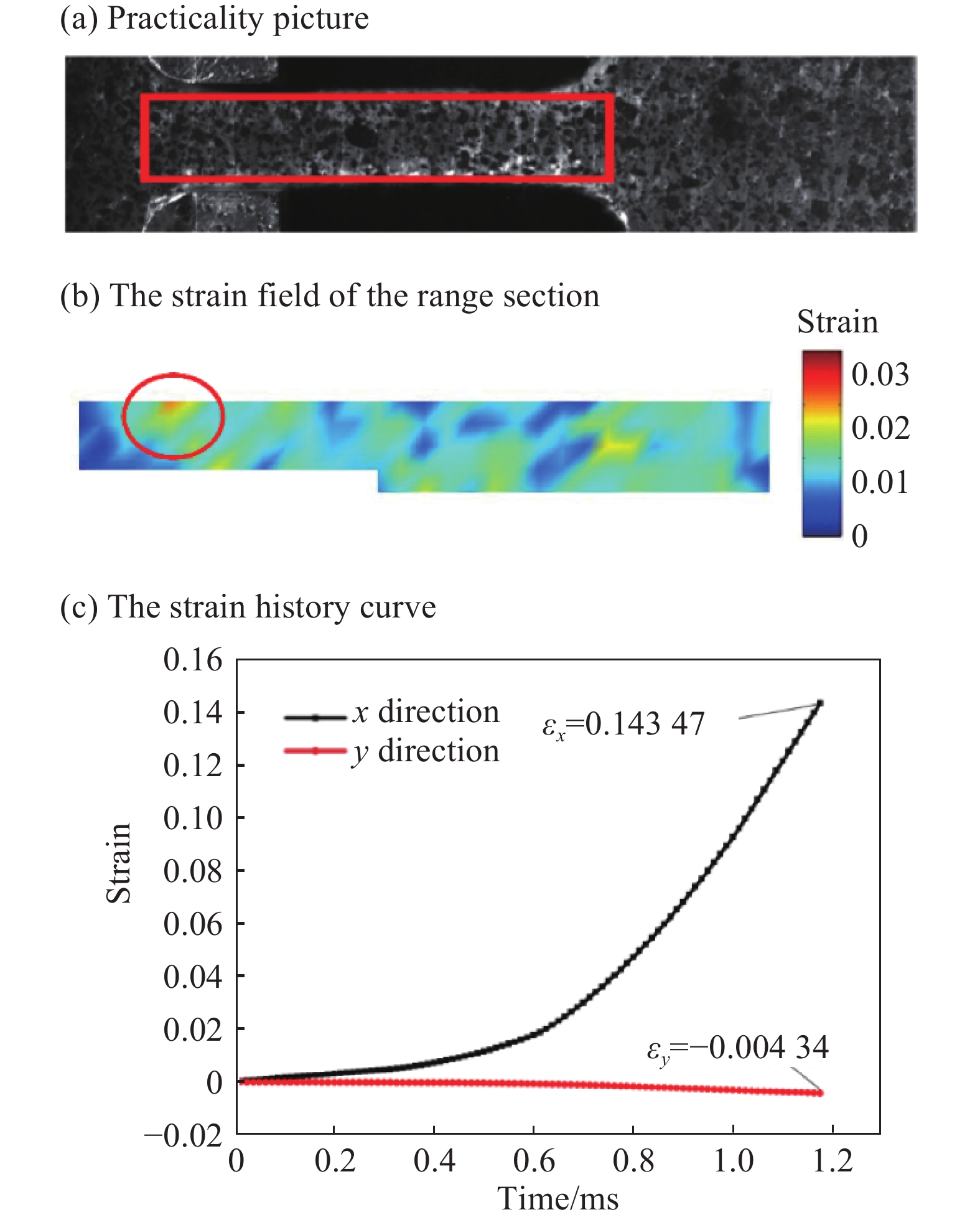

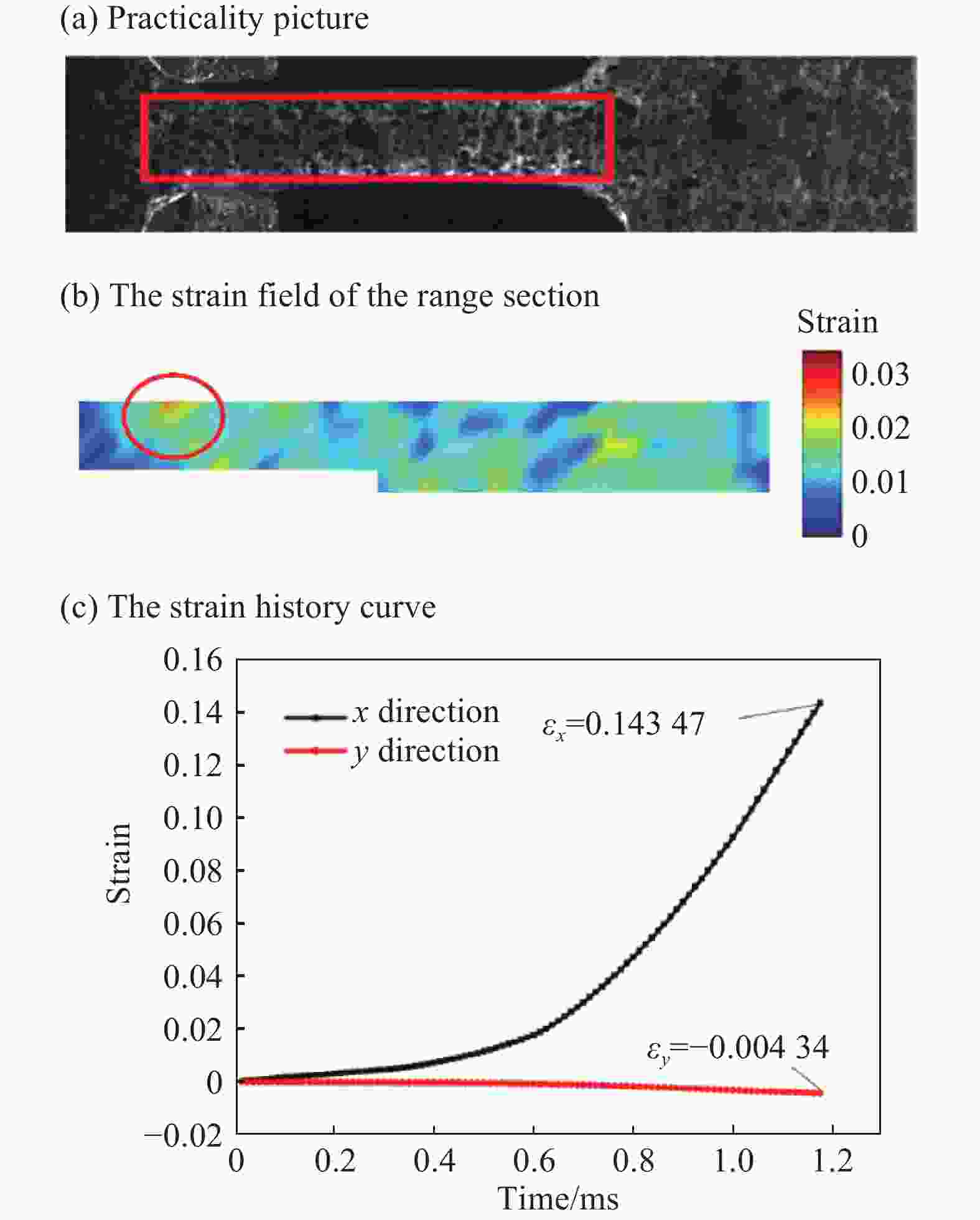

      图  18  方向3在100 s−1应变率下动态失效区域

      Figure 18.  Dynamic failure region in the direction 3 at 100 s−1 strain rate

      同理可得,在100 s−1应变率动态拉伸下,方向2和3的动态失效应变为0.078和0.099。结果表明,方向2、3的动态失效参数较为接近,与方向1相差较大。

      综上,表3给出了最终得到此种单向铺层玻璃钢材料在应变率为100 s−1情况下动态拉伸参数。

      方向 Einitial/GPa σf/MPa εf εeff
      1 27.7 1 123 0.040 0.267
      2 3.6 58 0.013 0.078
      3 4.1 221 0.038 0.099

      表 3  不同方向的动态失效应变及其它相关参数(应变率:100 s−1)

      Table 3.  Dynamic failure strain and other relevant parameters in different directions (strain rete: 100 s−1)

      由于材料在动态加载过程中,标距段应变场分布不均匀,材料断口处的动态失效应变与常规的工程失效应变存在很大差别,工程失效应变在方向1、2、3上仅有动态失效应变的15.0%、16.7%、38.4%。而确定材料的动态失效应变能更为精确的了解材料的动态性能,在实际结构分析中可以更好地模拟结构在动态加载情况下的破坏行为。

    • 本次实验针对单向增强玻璃钢复合材料的动态力学性能的研究,提出了静/动态拉伸实验结合DIC的方法:设计一系列针对单向增强玻璃钢复合材料的静/动态实验,利用一整套静动态拉伸装置以及高速摄影与DIC相结合技术,获得了材料不同方向、不同应变率的应力-应变曲线以及材料在不同方向上的动态失效应变,精确的描述了材料的动态失效行为。通过实验结果还可以得到以下结论。

      (1) 方向1在准静态(10−3 s−1)、10 s−1、100 s−1三种应变率下的拉伸应力-应变曲线均存在一个刚度变化点N。在N之前,主要是玻璃纤维在维系着复合材料的弹性变形;当达到N点的应力之后,玻璃纤维部分断裂,剩余纤维以及树脂基体共同承担载荷,树脂基的贡献使该复合材料增加了塑性应变的成分,纤维的断裂以及塑性应变成分的增加导致材料的应力-应变曲线产生斜率上的变化。随着纤维断裂增多,剩余纤维以及树脂基体不能再承受断裂纤维传递的载荷,试件破坏。这一过程宏观上表现为材料的刚度发生变化。三种应变率情况下初始弹性模量Einitial为:27.7、35.1、35.1 GPa,N点之后的模量Echanged为:18.7、13.7、7.5 GPa。三者的初始弹性模量较为接近,均为30 GPa左右,刚度变化点之后的Echanged在三种应变率下的值只有初始弹性模量Einitial的67.5%、39.0%、21.4%。不同应变率拉伸情况下,尤其是两种动态工况下,材料的刚度的变化更加明显。且刚度的变化率随应变率的增加而增加。由于只有方向1是纤维增强方向,方向2、3没有一个纤维陆续断裂的过程,故没有找到明显的刚度变化点N

      (2)此材料在不同应变率(10−3、10、102 s−1)拉伸情况下,纤维增强的方向1上强度最高(分别为608、967、1 123 MPa),方向2强度最低(分别为75、67、58 MPa),方向3强度较低(分别为90、151、221 MPa)。材料具备明显的各向异性,沿纤维方向的强度值比其他方向高一个数量级。在玻璃钢的实际应用中,拉伸载荷主要是由玻璃纤维来承担的,而基体树脂更多的起到了一个固定的作用。同时材料在方向1和3上也表现出了应变率效应,材料在102 s−1拉伸应变率下强度值都能达到准静态拉伸(10−3 s−1)下的2倍左右。方向1和3的工程失效应变还表现出来随着应变率增加先增大后减小的特点。

      (3)利用高速摄影和DIC技术,对单向增强玻璃钢材料的三个不同方向进行了静/动态拉伸实验,得到了三个方向在100 s−1应变率的动态失效应变分别为0.267、0.078、0.099、100 s−1应变率下材料断口处的动态失效应变与常规的工程失效应变存在很大差别,工程失效应变在方向1、2、3上仅有动态失效应变的15.0%、16.7%、38.4%。这种方法获得的材料动态失效应变更加准确,可以更好的描述此单向增强玻璃钢复合材料的动态失效行为。
