• ISSN 1001-1455  CN 51-1148/O3
  • EI Compendex、CA收录
  • 力学类中文核心期刊
  • 中国科技核心期刊、CSCD统计源期刊
高级检索 E-mail Alert

药量和升温速率对DNAN基熔铸炸药烤燃特性的影响

刘子德 智小琦 周捷 王帅

引用本文:
Citation:

药量和升温速率对DNAN基熔铸炸药烤燃特性的影响

    作者简介: 刘子德(1994-), 男, 硕士研究生;
    通讯作者: 智小琦, zxq4060@sina.com
  • 中图分类号: O389;TJ55

Influence of explosive mass and heating rate on cook-off response characteristics of DNAN based casting explosive

    Corresponding author: ZHI Xiaoqi, zxq4060@sina.com ;
  • CLC number: O389;TJ55

  • 摘要: 为了研究不同药量和升温速率条件下DNAN基熔铸炸药的慢速烤燃特性,自行设计了烤燃实验装置,采用多点测温烤燃实验方法,分别在1和0.055℃/min两种升温速率下进行了不同状态装药量的烤燃实验,分析了熔铸混合炸药的热反应特征。结果表明,装药量和升温速率共同影响烤燃弹的响应特性。相同烤燃弹在0.055℃/min升温速率下比在1℃/min升温速率下加热响应会更剧烈;烤燃弹的放置姿态及端盖厚度会影响烤燃弹的响应剧烈程度。
  • 图 1  烤燃弹结构图

    Figure 1.  Structure of cook-off bomb

    图 2  烤燃弹的反应结果

    Figure 2.  Reaction results of roasting bombs

    图 3  相变过程和自热反应过程的实验曲线

    Figure 3.  Experimental curves of phase transition and aotothermal reaction processes

    表 1  不同装药量下的烤燃实验结果

    Table 1.  Results of roasting experiment with different explosive masses

    实验 药柱尺寸 药柱质量
    m/g
    端盖厚度
    δ/mm
    放置方式 升温速率/
    /(℃·min-1)
    T1/℃ T2/℃ T3/℃ 响应等级
    d/mm h/mm
    1 19 38 19.0 1 横放 1 200.0 205.0 204.7 燃烧
    2 19 38 19.0 1 竖放 1 198.0 203.2 200.0 燃烧
    3 19 38 19.1 3 横放 1 201.1 207.2 203.8 燃烧
    4 19 38 19.1 3 横放 0.055 194.5 200.0 199.0 燃烧
    5 19 76 38.7 1 横放 1 199.5 204.9 201.0 燃烧
    6 19 76 38.7 1 横放 0.055 190.0 196.0 195.0 爆炸
    7 30 30 38.1 3 横放 0.055 187.5 197.0 194.0 爆轰
    8 30 120 150.0 3 横放 0.055 184.2 193.0 191.5 爆轰
    下载: 导出CSV
  • [1] 向梅, 黄毅民, 饶国宁, 等.不同升温速率下复合药柱烤燃实验与数值模拟研究[J].爆炸与冲击, 2013, 33(4):394-400. DOI:10.3969/j.issn.1001-1455.2013.04.010.
    XIANG Mei, HUANG Yimin, RAO Guoning, et al. Cook-off test and numerical simulation for composite charge at different heating rates[J]. Explosives and Shock Waves, 2013, 33(4):394-400. DOI:10.3969/j.issn.1001-1455.2013.04.010.
    [2] TRINGE J W, GLASCOE E A, MCCLELLAND M A, et al. Pre-ignition confinement and deflagration violence in LX-10 and PBX 9501[J]. Journal of Applied Physics, 2014, 116(5):054903. DOI:10.1063/1.4891994.
    [3] MCCLELLAND M A, GLASCOE E A. ALE3D simulation of incompressible flow, heat transfer, and chemical decomposition of Comp B in slow cookoff experiments[C]//15th International Detonation Symposium. San Francisco, CA, 2014.
    [4] 陈朗, 李贝贝, 马欣.DNAN炸药烤燃特征[J].含能材料, 2016, 24(1):27-32. DOI:10.11943/j.issn.1006-9941.2016.01.004.
    CHEN Lang, LI Beibei, MA Xin. Research on the cook-off characteristics of DNAN explosives[J]. Chinese Journal of Energetic Materials, 2016, 24(1):27-32. DOI:10.11943/j.issn.1006-9941.2016.01.004.
    [5] 智小琦, 胡双启.炸药装药密度对慢速烤燃响应特性的影响[J].爆炸与冲击, 2013, 33(2):221-224. DOI:10.3969/j.issn.1001-1455.2013.02.018.
    ZHI Xiaoqi, HU Shuangqi. Influences of charge densities on responses of explosives to slow cook-off[J]. Explosives and Shock Waves, 2013, 33(2):221-224. DOI:10.3969/j.issn.1001-1455.2013.02.018.
    [6] 高峰.物理界面对炸药烤燃特性影响的研究[D].太原: 中北大学, 2015: 19-27.
    [7] 冯晓军, 王晓峰, 韩助龙.炸药装药尺寸对慢速烤燃响应的研究[J].爆炸与冲击, 2005, 25(3):285-288. DOI:10.3321/j.issn:1001-1455.2005.03.017.
    FENG Xiaojun, WANG Xiaofeng, HAN Zhulong. The study of charging size influence on the response of explosives in slow cook-off test[J]. Explosives and Shock Waves, 2005, 25(3):285-288. DOI:10.3321/j.issn:1001-1455.2005.03.017.
    [8] 王红星, 王晓峰, 罗一鸣, 等.DNAN炸药的烤燃实验[J].含能材料, 2009, 17(2):183-186. DOI:10.3969/j.issn.1006-9941.2009.02.013.
    WANG Hongxing, WANG Xiaofeng, LUO Yiming, et al. Cook-off test of DNAN explosive[J]. Chinese Journal of Energetic Materials, 2009, 17(2):183-186. DOI:10.3969/j.issn.1006-9941.2009.02.013.
    [9] 罗观, 黄辉, 张帅, 等.RDX在2, 4-二硝基苯甲醚(DNAN)低共熔体系中的溶解度[J].含能材料, 2012, 20(4):437-440. DOI:10.3969/j.issn.1006-9941.2012.04.012.
    LUO Guan, HUANG Hui, ZHANG Shuai, et al. Solubility of RDX in melting DNAN/MNA[J]. Chinese Journal of Energetic Materials, 2012, 20(4):437-440. DOI:10.3969/j.issn.1006-9941.2012.04.012.
    [10] 张光全, 董海山.2, 4-二硝基苯甲醚为基熔铸炸药的研究进展[J].含能材料, 2010, 18(5):604-609. DOI:10.3969/j.issn.1006-9941.2010.05.027.
    ZHANG Guangquan, DONG Haishan. Review on melt castable explosives based on 2, 4-dinitroanisole[J]. ChineseJournal of Energetic Materials, 2010, 18(5):604-609. DOI:10.3969/j.issn.1006-9941.2010.05.027.
  • [1] 李文凤余永刚叶锐杨后文 . 不同升温速率下AP/HTPB底排装置慢速烤燃的数值模拟. 爆炸与冲击, 2017, 37(1): 46-52. doi: 10.11883/1001-1455(2017)01-0046-07
    [2] 刘健姚箭宋述忠李斌解立峰王永旭 . 柴油的烤燃燃爆性能实验. 爆炸与冲击, 2018, 38(3): 534-540. doi: 10.11883/bzycj-2016-0291
    [3] 姜涛詹发民周方毅马贵义 . 水中钢板爆破水介质对装药量的影响. 爆炸与冲击, 2015, 35(1): 89-93. doi: 10.11883/1001-1455(2015)01-0089-05
    [4] 冯晓军王晓峰韩助龙 . 炸药装药尺寸对慢速烤燃响应的研究. 爆炸与冲击, 2005, 25(3): 285-288. doi: 10.11883/1001-1455(2005)03-0285-04
    [5] 向梅黄毅民饶国宁彭金华 . 不同升温速率下复合药柱烤燃实验与数值模拟研究. 爆炸与冲击, 2013, 33(4): 394-400. doi: 10.11883/1001-1455(2013)04-0394-07
    [6] 冯晓军王晓峰 . 装药孔隙率对炸药烤燃响应的影响. 爆炸与冲击, 2009, 29(1): 109-112. doi: 10.11883/1001-1455(2009)01-0109-04
    [7] 智小琦胡双启 . 炸药装药密度对慢速烤燃响应特性的影响. 爆炸与冲击, 2013, 33(2): 221-224. doi: 10.11883/1001-1455(2013)02-0221-04
    [8] 马欣陈朗鲁峰伍俊英 . 烤燃条件下HMX/TATB基混合炸药多步热分解反应计算. 爆炸与冲击, 2014, 34(1): 67-74. doi: 10.11883/1001-1455(2014)01-0067-08
    [9] 赵省向王晓峰王浩刘志建 . 环境温度对熔铸炸药圆柱体装药热安全性的影响. 爆炸与冲击, 2003, 23(2): 147-150.
    [10] 李健荣吉利项大林 . 装药量及水深对水下爆炸气泡动态特性的影响. 爆炸与冲击, 2010, 30(4): 342-348. doi: 10.11883/1001-1455(2010)04-0342-07
    [11] 成裕煌 . 水泥试块中小药量爆破漏斗试验-球状和柱状装药爆破效果分析. 爆炸与冲击, 1985, 5(1): 40-48.
    [12] 胡荣祖杨正权梁燕军吴善祥 . 线性升温条件下炸药热爆炸临界温度的数值解. 爆炸与冲击, 1987, 7(4): 348-351.
    [13] 赵锋孙承纬卫玉章池家春 . 梯恩梯/黑索今(35/65)炸药的反应速率函数. 爆炸与冲击, 1989, 9(4): 338-347.
    [14] 皮铮迪陈朗刘丹阳伍俊英 . CL-20基混合炸药的冲击起爆特征. 爆炸与冲击, 2017, 37(6): 915-923. doi: 10.11883/1001-1455(2017)06-0915-09
    [15] 徐康于德洋许云祥曾雄飞 . 水箱法——一种可用于小药量测定炸药爆轰压力的方法. 爆炸与冲击, 1981, 1(2): 89-95.
    [16] 张振宇卢芳云王志兵浣石 . PBX-9404炸药高压反应速率方程的研究. 爆炸与冲击, 1999, 19(4): 360-364.
    [17] 张玉磊倪欧琪侯旷怡李斌朱英中韩志伟 . 乳化炸药铁板凹槽弯曲装药的实验研究. 爆炸与冲击, 2012, 32(2): 216-220. doi: 10.11883/1001-1455(2012)02-0216-05
    [18] 冯晓军范时俊 . 圆筒中炸药装药的爆速估算方法探讨. 爆炸与冲击, 2001, 21(4): 321-322.
    [19] 陈爱平乔纳森·弗朗西斯 . 室内轰燃预测方法研究. 爆炸与冲击, 2003, 23(4): 368-374.
    [20] 朱立昌 . 水压控制爆破药量计算公式. 爆炸与冲击, 1988, 8(2): 159-166.
  • 加载中
图(4)表(1)
计量
  • 文章访问数:  496
  • HTML全文浏览量:  317
  • PDF下载量:  26
  • 被引次数: 0
出版历程
  • 收稿日期:  2018-07-16
  • 录用日期:  2018-08-17
  • 刊出日期:  2019-01-05

药量和升温速率对DNAN基熔铸炸药烤燃特性的影响

    作者简介:刘子德(1994-), 男, 硕士研究生
    通讯作者: 智小琦, zxq4060@sina.com
  • 中北大学地下目标毁伤技术国防重点实验室, 山西 太原 030051

摘要: 为了研究不同药量和升温速率条件下DNAN基熔铸炸药的慢速烤燃特性,自行设计了烤燃实验装置,采用多点测温烤燃实验方法,分别在1和0.055℃/min两种升温速率下进行了不同状态装药量的烤燃实验,分析了熔铸混合炸药的热反应特征。结果表明,装药量和升温速率共同影响烤燃弹的响应特性。相同烤燃弹在0.055℃/min升温速率下比在1℃/min升温速率下加热响应会更剧烈;烤燃弹的放置姿态及端盖厚度会影响烤燃弹的响应剧烈程度。

English Abstract

  • 弹药的烤燃实验是用来检验弹药对意外热刺激的敏感程度和发生反应时剧烈程度的一种重要方法[1]。针对弹药的热易损性能,已有了大量的烤燃实验及数值模拟,并得出了许多有价值的结论。Tringe等[2]通过烤燃实验,分析比较了以HMX为基的LX-10和PBX9501两种炸药的响应剧烈程度,结果表明,黏结剂差异导致点火位置不同,最终导致响应剧烈程度的差异。McClelland等[3]对B炸药进行烤燃加热,并基于ALE3D程序构建了RDX-TNT混合悬浮液的热-流耦合可溶性和黏性模型,结果表明,炸药自然对流使得点火位置出现在炸药上方。陈朗等[4]进行了DNAN炸药的烤燃实验,分析了炸药熔化和反应情况,并计算了6种不同升温速率下的DNAN炸药的烤燃特征,研究发现,炸药熔化成液态后,对流作用会使炸药内部温度分布趋于均匀,使炸药点火区域扩大,进而增强炸药点火后的反应激烈程度。此外,还有关于装药密度、约束条件、装药尺寸等因素对烤燃响应特性影响的报道[5-7]。然而,装药量对弹药热安全性及其响应特性的影响研究尚不完善,考虑到全尺寸烤燃实验成本高且对实验场所的要求相对苛刻,很多时候需要对弹药进行缩比,因此研究小尺寸装药量变化对弹药的烤燃响应特性的影响对弹药的热安全性具有重要的实际意义。

    2, 4-二硝基苯甲醚(DNAN)具有撞击感度低和摩擦感度低的特点,添加少量高氯酸铵(AP)后,能弥补其能量上的不足,与常规熔铸载体炸药TNT相比具有良好的热安定性[8]。在我国,对DNAN基熔铸混合炸药的烤燃特征研究较少。为了深入认识DNAN基混合炸药中的热反应情况,获得药量和升温速率对热反应规律的影响,本文中以DNAN基RDX熔铸混合炸药为研究对象,以1 ℃/min和0.055 ℃/min (3.3 ℃/h)升温速率进行不同状态药量下的烤燃实验,观测响应结果,并对烤燃过程及实验结果进行分析。

    • 烤燃实验装置主要由烤燃炉、计算机、Fluke温控仪(调节精度0.1 ℃)、KX温度补偿线以及K型热电偶组成。温控仪通过监测壳体外壁的温度以反馈调节输出电压,控制壳体外壁以一定的升温速率升温。利用自行设计的SFO计算机软件实时采集烤燃实验过程中温度曲线。

    • 烤燃弹由壳体、上下端盖、药柱3部分组成,壳体与端盖之间采用螺纹连接,壳体材料为45钢,壳体厚度为3 mm,端盖厚度分别为1和3 mm。炸药配方质量分数为:w(RDX)=41%, w(DNAN)=31.6%, w(Al)=25%, w(添加剂)=2.4%,药柱装填密度为1.80 g/cm3。烤燃弹尺寸规格见表 1

      实验 药柱尺寸 药柱质量
      m/g
      端盖厚度
      δ/mm
      放置方式 升温速率/
      /(℃·min-1)
      T1/℃ T2/℃ T3/℃ 响应等级
      d/mm h/mm
      1 19 38 19.0 1 横放 1 200.0 205.0 204.7 燃烧
      2 19 38 19.0 1 竖放 1 198.0 203.2 200.0 燃烧
      3 19 38 19.1 3 横放 1 201.1 207.2 203.8 燃烧
      4 19 38 19.1 3 横放 0.055 194.5 200.0 199.0 燃烧
      5 19 76 38.7 1 横放 1 199.5 204.9 201.0 燃烧
      6 19 76 38.7 1 横放 0.055 190.0 196.0 195.0 爆炸
      7 30 30 38.1 3 横放 0.055 187.5 197.0 194.0 爆轰
      8 30 120 150.0 3 横放 0.055 184.2 193.0 191.5 爆轰

      表 1  不同装药量下的烤燃实验结果

      Table 1.  Results of roasting experiment with different explosive masses

    • 预加热烤燃弹至30 ℃,保温1 h以确保每发烤燃弹的初始状态相同。0.055 ℃/min升温速率烤燃实验分两个阶段进行,第1阶段将烤燃弹以0.2 ℃/min升温速率加热至120 ℃,第2阶段从120 ℃开始以0.055 ℃/min升温速率对烤燃弹加热,直至发生响应。

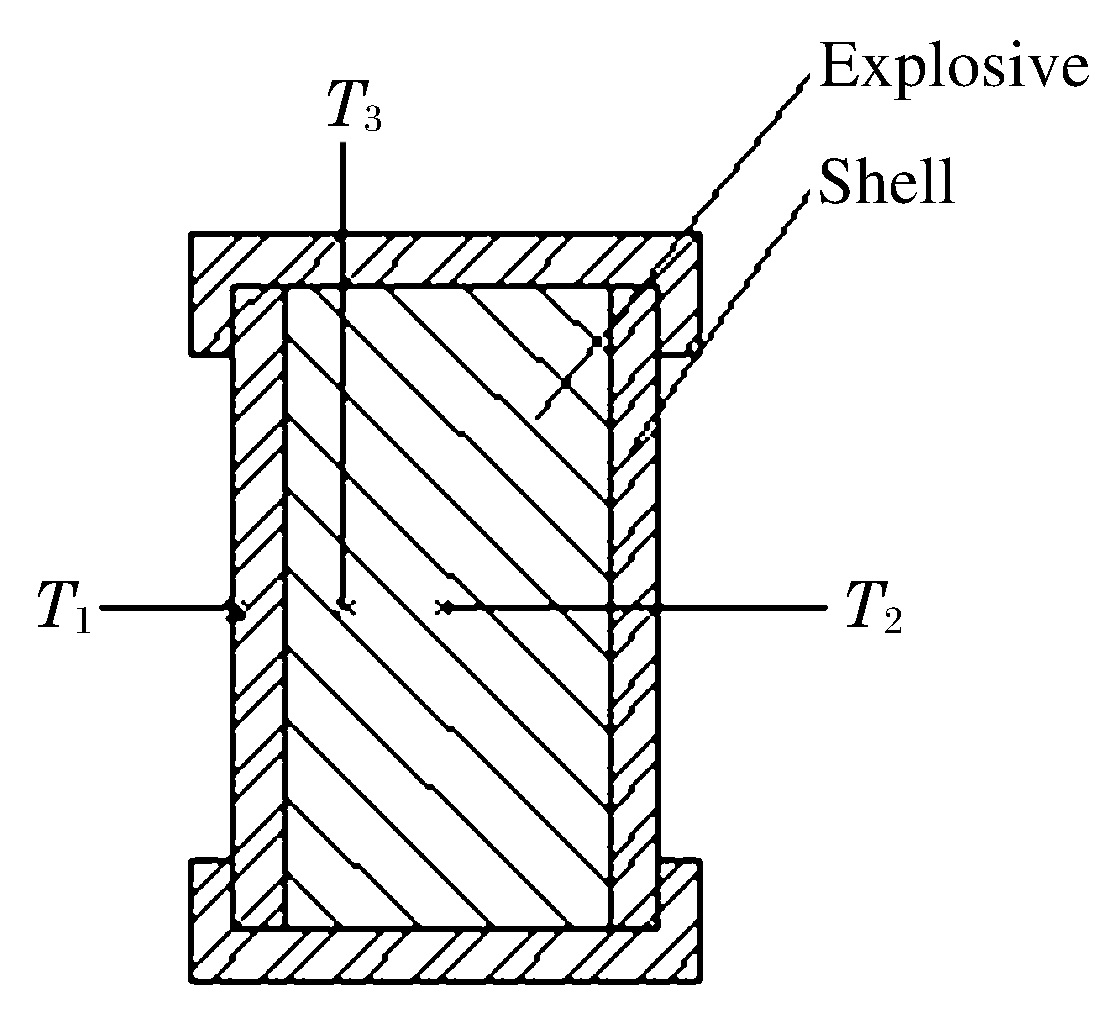

      为了解炸药内部温度分布情况,每发烤燃弹使用3支K装微型热电偶监测温度变化。其中监测点1为烤燃弹壳体圆柱部中点(T1);监测点2为药柱几何中心(T2);监测点3为与监测点2径向距离6 mm处(T3),烤燃弹放置时均保证3个监测点处于同一水平面。当药柱监测点温度骤然上升时,认为药柱发生点火反应。回收破片并通过壳体变形及破碎程度判断响应剧烈程度。烤燃弹示意图如图 1所示。

      图  1  烤燃弹结构图

      Figure 1.  Structure of cook-off bomb

    • 表 1为不同状态装药量下的烤燃实验结果。由表 1可见,实验状态相同的情况下,随着装药量的增加,实验1与5、4与8、7与8响应时刻3个测点温度均呈下降趋势,且T2>T3>T1,即响应时刻烤燃弹由内到外温度下降,点火发生在药柱中心区域。

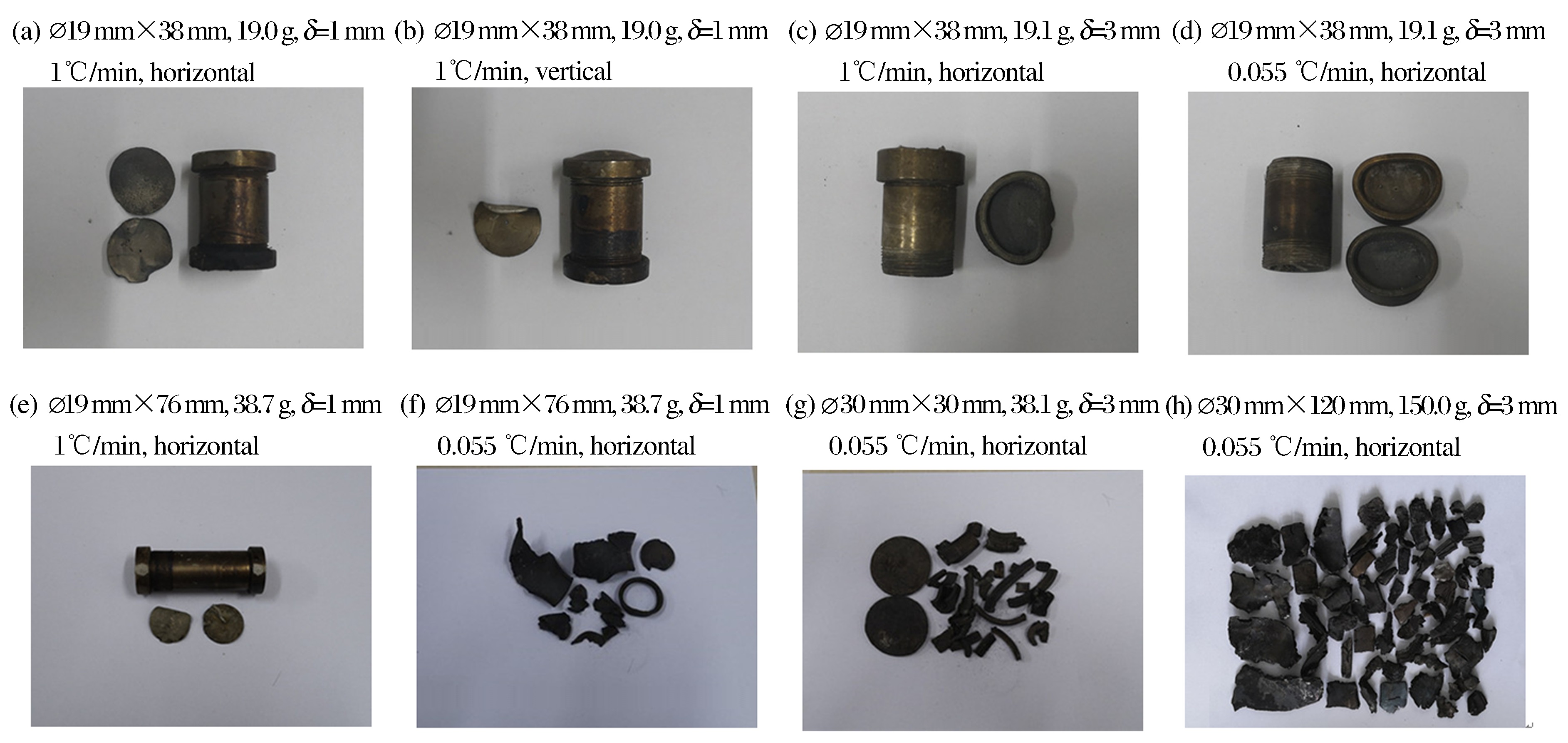

      图 2展示了烤燃弹在不同状态下的反应结果。在1 ℃/min升温速率下,实验1与2仅存在放置方式的区别,实验1中烤燃弹水平放置,两端1 mm端盖均被冲开,实验2中烤燃弹竖直放置,一端端盖被冲开,另一端有轻微鼓包。这是由于DNAN基RDX熔铸混合炸药达到相变温度以后,DNAN炸药完全融化并且黏度较小,RDX颗粒度大小对在DNAN溶液中的溶解度几乎没有影响且溶解度最大仅为10.28 g[9], 所以少量RDX颗粒会溶解在DNAN炸药中,RDX颗粒密度高于DNAN密度,大部分未溶解的RDX颗粒会由于重力作用产生下沉。烤燃弹水平横放时,RDX颗粒会沉积在圆柱部,当炸药产生自热反应以后,两端盖所承受的压力大致相等,端盖厚度仅为1 mm,所能承受的强度极限较低,当炸药并未反应完全时,两端盖即被剪切;烤燃弹竖直放置时,大量RDX颗粒会沉积在底部端盖上,RDX反应猛度高于DNAN,所以底部端盖被剪切,顶部端盖轻微鼓包。

      图  2  烤燃弹的反应结果

      Figure 2.  Reaction results of roasting bombs

      图 2可知,实验3中烤燃弹仅有一端端盖被冲开,实验4中烤燃弹两端端盖均被冲开,螺纹连接失效。实验3和4中烤燃弹装药量相同,实验4相较于实验3响应剧烈程度有所增加,说明升温速率是影响响应剧烈程度的重要因素。由表 1可知,响应时刻实验3的3个监测点的温度均高于实验4的3个监测点的温度,结合实验3和4的响应剧烈程度,表明在0.055 ℃/min升温速率下检验弹药的热易损性更为有意义。

      实验5中烤燃弹两端端盖被剪切,为燃烧反应。实验6中收集到两个大破片和几个残存小破片,与壳体原有质量相差较多,表明壳体大部分被炸碎,为爆炸反应。由于端盖厚度仅为1 mm,端盖所能承受的应力较小,两者响应剧烈程度的差异进一步说明了升温速率对响应剧烈程度的影响。由表 1可知,0.055 ℃/min升温速率相较于1 ℃/min升温速率,相同烤燃弹响应剧烈程度会有所增加,并且响应时刻外壁温度较低,这与实验3和4所得监测点温度变化趋势相同。

      实验7中烤燃弹装药质量为38.1 g(略低于实验5和6中烤燃弹的质量),烤燃弹两个端盖被剪切,收集到数个小破片,表明烤燃弹发生爆轰反应。实验6和7中,由于端盖厚度的差异,并不能直接得出装药量一定时,烤燃弹的尺寸设计对响应剧烈程度存在影响。但是与实验5相比较,可以反映装药量相同时,升温速率是影响响应剧烈程度的重要因素。

      实验8中烤燃弹装药质量为150.0 g,壳体破碎为数个均匀破片,为爆轰反应。实验4、6、8和4、7、8升温速率均为0.055 ℃/min,响应结果表明随着装药量的升高,烤燃弹的响应剧烈程度逐渐增加,并且响应时刻外壁温度呈下降趋势,表明装药量对炸药慢速烤燃的响应等级存在重要影响。

      实验结果表明,在一定的约束条件下,装药量和升温速率是影响烤燃响应剧烈程度的重要因素。但在本研究条件下,对应两种升温速率发生剧烈反应的临界药量还有待做深入的研究。

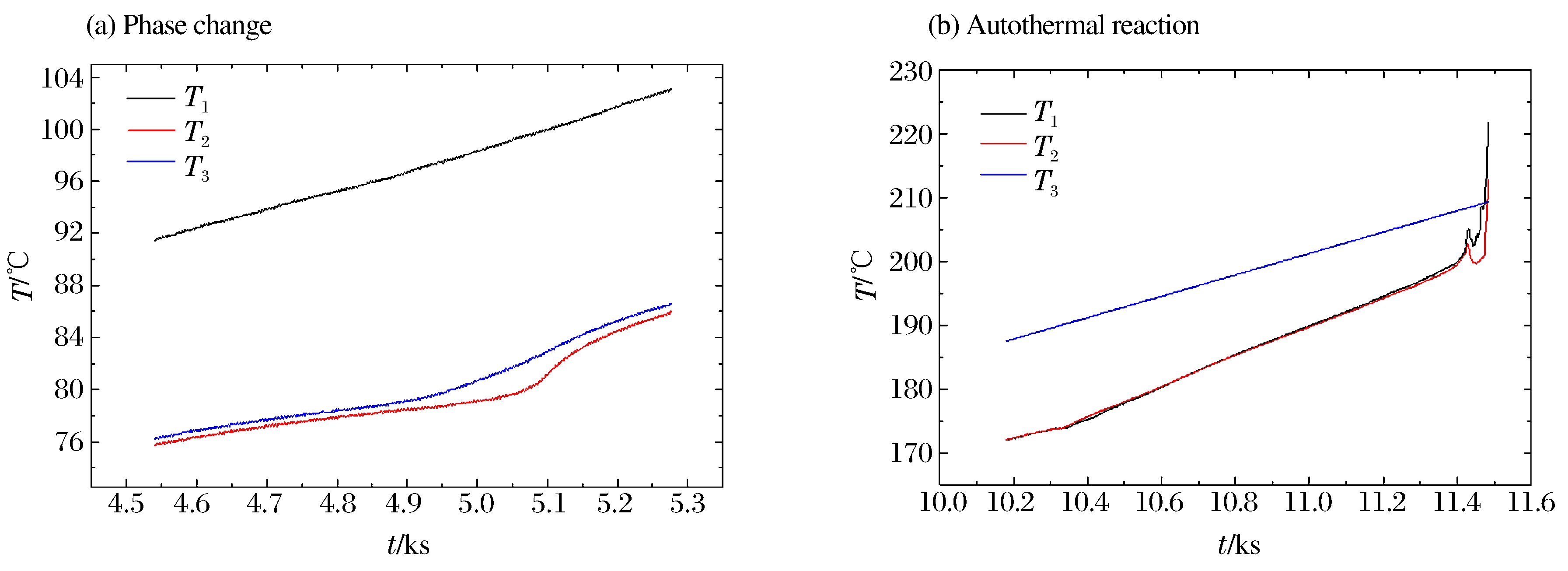

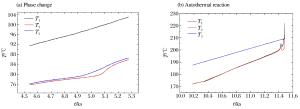

    • 图 3为实验3中烤燃弹相变过程及自热反应过程实验曲线。纯净的DNAN在94 ℃左右达到熔点[10]

      图  3  相变过程和自热反应过程的实验曲线

      Figure 3.  Experimental curves of phase transition and aotothermal reaction processes

      图 3(a)可知:监测点T2T3在77 ℃左右升温速率即变缓慢,这是由于DNAN基RDX熔铸混合炸药融化吸热引起的;两个监测点温度升高到80 ℃左右时,升温速率迅速升高,表明药柱中心温度升高到80 ℃时,炸药内部相变阶段完成,药柱中心最后融化,与周围已经融化的炸药存在较大的温度差,会发生短暂的强制对流换热,直至达到一个由导热系数决定的稳定的温度梯度。

      图 3(b)可知,监测点T2T3达到174 ℃时,升温速率会发生明显改变,表明DNAN基RDX混合炸药在174 ℃时即发生自热反应,在响应发生前120 s内,两个监测点温度变化产生趋势完全相同。在固体炸药温度烤燃实验中,监测点温度会一直保持平滑直至热爆炸,因此推测在热爆炸反应前的最后阶段,炸药分解产生的气体会在液态炸药中产生气泡,此时炸药内部温度分布不均匀,对流传热起主导作用,且T2T3两个测点相距较近,所以有相同波动的情况。

    • 通过实验研究了不同状态装药量对DNAN基RDX熔铸炸药的烤燃响应特性,得到如下结论。

      (1) 1 ℃/min升温速率下,3种药量的烤燃弹均发生燃烧反应,同种药量在烤燃弹升温速率为0.055 ℃/min(3.3 ℃/h)时,响应剧烈程度更高;同种药量烤燃弹放置姿态不同,响应剧烈程度不同;相同升温速率下烤燃弹药量增加时响应剧烈程度提高;表明装药量、升温速率、烤燃弹放置姿态是影响响应剧烈程度的重要因素,0.055 ℃/min升温速率下检验弹药的热易损性能通过标准更为苛刻。

      (2) DNAN基RDX混合炸药产生自热反应的温度与RDX分解的温度很接近,表明此种混合炸药的响应温度主要受配方中的RDX影响。在0.055 ℃/min升温速率下,当装药量增加到一定值时,炸药达到自热反应温度即有可能发生点火反应。

参考文献 (10)

目录

    /

    返回文章
    返回
