褐煤爆炸冲击气流传播特性与CO生成特性数值模拟

    作者简介:刘天奇(1990- ),男,博士,讲师,ltq613@163.com
  • 沈阳航空航天大学安全工程学院,辽宁 沈阳 110136

摘要: 为研究褐煤爆炸过程中冲击气流传播特性及CO毒气生成特性,以水平管道煤尘爆炸实验装置为依托,按1∶1比例建立水平管道几何模型,在构建煤尘爆炸动力传播特性数学模型的基础上,展开冲击气流传播特性与CO生成特性模拟分析。结果表明:通过对比不同时刻褐煤爆炸火焰传播距离模拟值与实测值,验证了模拟方法的可靠性。以冲击气流传播速度模拟值划分空间区域,得到:z=0~0.1 m为初始扬尘区,z=0.1~0.42 m为冲击气流速度跃升区,z=0.42~0.98 m为冲击气流高速传播区,z=0.98~1.4 m为冲击气流缓冲区。z=0.2 m与z=0.4 m截面上距圆心越远,冲击气流传播速度越大,这是由流体流动的“壁面效应”导致的,壁面附近空隙率大于流体内部,流动时所受阻力比较小,因此出现冲击气流在近壁处流速较大的分布特征。模拟CO毒气产物生成特性发现,管内z=0.3~0.6 m为CO质量分数相对最高的空间范围,局部最高达到0.024%~0.026%。在z>0.7 m时,由于颗粒受重力作用,同时爆炸产生的高温气体受浮力作用,导致CO气体产物出现下沉的趋势。

English Abstract

  • 煤尘爆炸过程中产生的高速传播的冲击气流不仅会严重损坏井下作业设备,还有将设备表面和巷道地面的沉积煤尘吹扬起来的可能,造成更具破坏力的二次甚至多次爆炸[1-2]。与此同时,由于受限空间内氧气不足,还会生成一定浓度的CO、CO2等有毒有害气体[3-4],据统计,由煤尘爆炸事故造成的伤亡人员中,近70%是由于吸入了CO毒气产物[5-6]。由此可见,对煤尘爆炸冲击气流传播特性和CO毒气产物生成特性展开研究,十分必要。

    目前,在煤尘爆炸强度特性方面,Eckhoff[7]分析了粒径分散度、粉尘云聚合度、粉尘云浓度和湍流度对爆炸强度的影响;Elaine[8]研究了瓦斯爆炸驱动作用下煤尘爆炸的火焰传播速度与火焰结构特征;Pawel 等[9]采用连通容器,研究了管体参数与管体内部粉尘爆炸压力特性的关系;蔡周全等[10]研究了658 m巷道中瓦斯煤尘爆炸冲击波能量与传播速度衰减规律;刘贞堂[11]使用20 L球分析了煤尘爆炸火焰场与温度场变化过程;司荣军[6]使用大型实验巷道研究了煤尘爆炸火焰与压力传播特性;刘义等[12]使用3.2 L管体研究了瓦斯含量、煤尘种类与粒径对煤尘爆炸下限浓度影响作用;曹卫国等[13]、程磊[14]分别采用半封闭竖直管、单向分叉管研究了煤尘爆炸火焰特性。综上所述,目前在煤尘爆炸强度特性方面的研究已取得一定进展,但在采用数值模拟方法分析煤尘爆炸冲击气流传播特性和CO生成特性方面,尚未充分展开。

    鉴于此,本文中选取褐煤样品,以水平玻璃管煤尘爆炸实验系统为依托,在建立煤尘爆炸特性数学模型的基础上,通过将不同时刻火焰传播距离模拟值与实测值进行对比,以验证模拟方法的可靠性。在此基础上,模拟分析褐煤在管道空间爆炸后的冲击气流传播特性和CO毒气产物生成特性,研究结果可为评估爆炸威力与破坏效应提供参考。

    • 为验证模拟方法的可靠性,便于将模拟结果与实验结果展开对比,因此先采用水平玻璃管道实验系统(见图1)测试不同时刻褐煤爆炸火焰传播距离。该装置主要包括玻璃管体系统、喷尘系统、高温点火系统、高速摄像系统、支架导轨系统、数据采集系统和管体吹扫系统。管长1.4 m,截面内径80 mm,管壁厚3 mm,管壁上标有长度尺度,可使用高速摄像机收集不同时刻火焰图像。

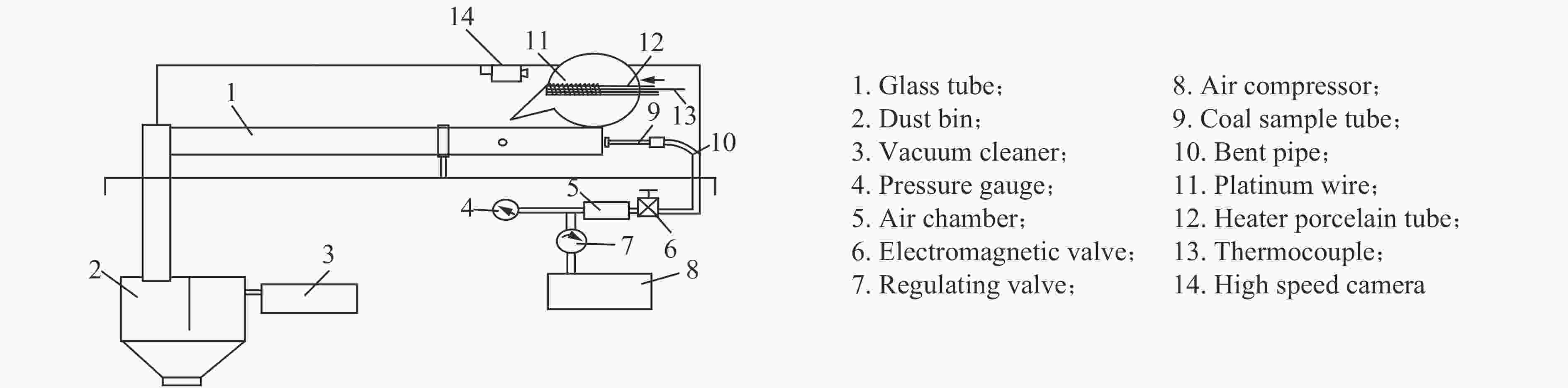

      图  1  水平管道煤尘爆炸装置结构

      Figure 1.  Coal dust explosion device of horizontal tube

      为使煤尘颗粒形成悬浮云团并在管内点火与爆炸,设置装置的喷尘方式为气流携带式,微型空气压缩机会形成高压空气,将煤样管中煤尘带进玻璃管形成悬浮云团,在高温铂丝附近区域发生爆炸,高温铂丝距煤样管0.2 m。初始扬尘压力默认0.05 MPa,调节步长为±0.01 MPa;高温铂丝点火温度默认1 100 ℃,受玻璃管工作温度限制,点火温度最高可设置1 200 ℃;每次实验装入煤样管煤尘质量2 g,煤尘粒径75 μm。测得不同时刻褐煤爆炸火焰传播距离见表1,其中,500 ms时褐煤爆炸火焰传播至最远距离74 cm。以上测试工况与测试结果为模拟分析提供了数据基础。

      时间 t/ms火焰传播距离 l/cm时间 t/ms火焰传播距离 l/cm
      0 0 62560
      12547 75041
      25060 87515
      375651 000 0
      50074

      表 1  不同时刻爆炸火焰传播距离

      Table 1.  Flame propagation distance of explosion at different time

    • 煤尘水分析出过程,可用液滴蒸发模型进行描述。水分析出速率表达式为[15]

      $ {\dot m_{\rm w}} = \left\{ {\begin{array}{*{20}{l}} { - {\text{π}} d Nu {D_{\rm s}} {\rho _{\rm s}} \ln \left( {1 + \dfrac{{{Y_{{{\rm H}_2}{\rm O},{\rm s}}} - {Y_{{{\rm H}_2}{\rm O},{\rm g}}}}}{{1 - {Y_{{{\rm H}_2}{\rm O},{\rm s}}}}}} \right)}\quad\quad& {{T_{\rm p}} \text{<} {T_{\rm g}}}\\ { -{\text{π}} d Nu \dfrac{{{\lambda _{\rm s}}}}{{{c_{p{\rm s}}}}} \ln \left[ {1 + \dfrac{{{c_{p{\rm s}}}\left( {T - {T_{\rm p}}} \right)}}{{1 - {L_{\rm w}}}}} \right]}\quad\quad& {{T_{\rm p}} {\text{≥}} {T_{\rm g}} } \end{array}} \right. $

      式中:${\dot m_{\rm w}}$为水分析出速率,kg/s;d为颗粒瞬时直径,m;$D_{\rm s}$为组分s相的扩散系数;ρs为煤尘颗粒表面密度,kg/m3Tp为颗粒温度,K;Tg为气体温度,K;${\lambda _{\rm s}}$为热导率,W/(m·K);cps为定压比热容,J/(kg·K);$Y_{{\rm H}_2{\rm{O,s}}} $为颗粒表面水蒸气浓度,kg/m3

    • 选取双步竞争反应速率模型描述挥发分析出速率,其挥发分析出速率公式为[15]

      $ \left\{ {\begin{array}{*{20}{l}} {{{\dot m}_{\rm v}} = - {\alpha _1}{{\dot m}_{\rm d}}{B_{{\rm v}1}}\exp \left( { - \dfrac{{{E_{{\rm v}1}}}}{{R{T_{\rm p}}}}} \right) - {\alpha _2}{{\dot m}_{\rm d}}{B_{{\rm v}1}}\exp \left( { - \dfrac{{{E_{{\rm v}2}}}}{{R{T_{\rm p}}}}} \right)}\\ {{{\dot m}_{\rm d}} = - {{\dot m}_{\rm d}}{B_{{\rm v}1}}\exp \left( { - \dfrac{{{E_{{\rm v}1}}}}{{R{T_{\rm p}}}}} \right) - {{\dot m}_{\rm d}}{B_{{\rm v}1}}\exp \left( { - \dfrac{{{E_{{\rm v}2}}}}{{R{T_{\rm p}}}}} \right)} \end{array}} \right. $

      式中:${{\dot m}_{\rm d}}$为干燥无灰基煤的析出速率;${\alpha _1}$为煤尘中挥发分所占百分比,%;${\alpha _2}$取为0.8;$B_{{\rm v}1}$$B_{{\rm v}2}$$E_{{\rm v}1}$$E_{{\rm v}2}$均是模型中的动力学参数。

    • 挥发分气体湍流燃烧过程中反应r中物质i的生成速率为[15]

      $ {R_{i,r}} = {v_{i,r}} {M_{{\rm w},i}} A \rho \frac{\varepsilon }{k} \min \left( {\frac{{{Y_{\rm R}}}}{{{v_{{\rm R},r}} {M_{\rm{w,R}}}}}} \right) $

      式中:YR为反应物组分的质量分数;A为反应速率经验常数,取A=4.0。

    • 采用动力扩散有限速率模型描述焦炭燃烧,其中氧化物与氧化剂向颗粒表面的扩散速率为[15]

      $ {D_0} = {C_1}\frac{{{{\left[ {\left( {{T_{\rm p}} + {T_{\rm g}}} \right)/2} \right]}^{0.75}}}}{{{d_{\rm p}}}} $

      式中:Tp为颗粒相温度,K;Tg为气相温度,K;dp为颗粒平均直径,m。

    • 采用颗粒随机轨道模型描述煤尘颗粒在气相中的湍流流动[16]。在笛卡尔坐标系下(以x方向为例)颗粒的作用力平衡方程为:

      $ \frac{{{\rm d}{u_{\rm p}}}}{{{\rm d}t}} = {F_{\rm D}}\left( {u - {u_{\rm p}}} \right) + \frac{{{g_x}\left( {{\rho _{\rm p}} - \rho } \right)}}{{{\rho _{\rm p}}}} + {F_x} $

      式中:up为颗粒在x方向位置,m;ρp为颗粒密度,kg/m3

    • 使用P-1辐射模型描述煤尘爆炸中气相与颗粒相的热辐射现象,对于辐射热流qr,其计算表达式为[16]

      $ {{ q}_{\rm r}} = - \frac{1}{{3\left( {a + {\sigma _{\rm s}}} \right) - C{\sigma _{\rm s}}}}\nabla G $

      式中:a为辐射换热的吸收系数;${\sigma _{\rm s}}$为辐射换热的散射系数;G为入射辐射;C为线性各相异性相位函数系数。

    • 使用GAMBIT软件按1∶1比例构建三维圆柱体水平直线管道几何模型并划分网格(见图2)。玻璃管体内径80 mm,管长1.4 m,长径比17.5,管体空间体积0.007 m3。使用结构化与非结构化并存的混合网格划分几何体,先将圆形侧面的边划分40段,再将整个几何体以楔形体和六面体单元按Cooper类型划分体网格,体网格总数34 119个。

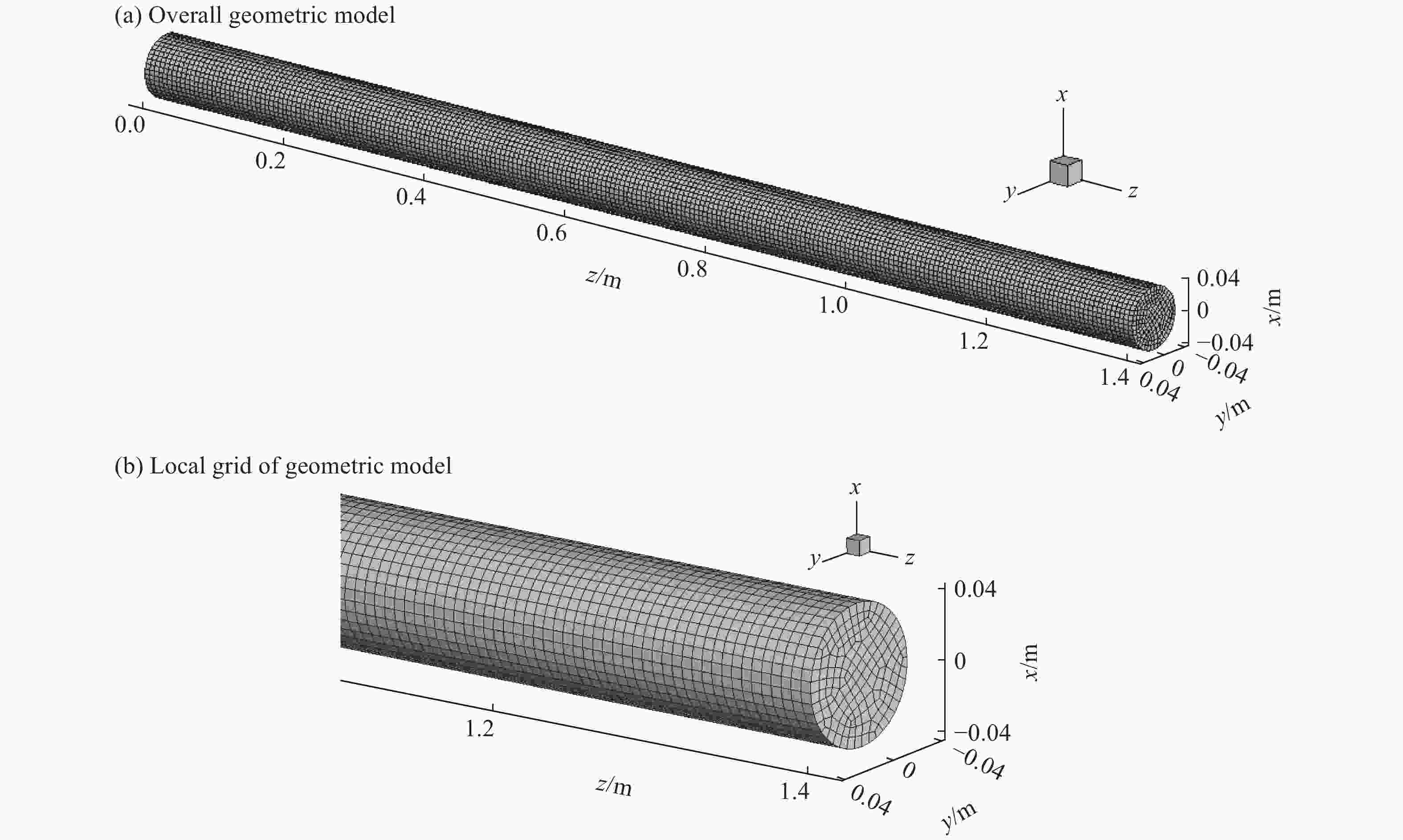

      图  2  划分网格的几何模型

      Figure 2.  Geometry model of the mesh

    • 水平管道空间内初始压力为0.1 MPa,爆炸空间流场为不可压缩流动。管道空间内流场初始速度为零。入射颗粒初始温度为343 K,颗粒初始入射方向为沿z轴正向,颗粒初始入射速度为4 m/s。定义圆柱体高温点火区初始温度为1 373 K(见图3),用以触发煤尘爆炸化学反应,非点火区与管道内壁初始温度为300 K。为更贴近真实情况,考虑三维空间重力加速度,方向沿x轴负方向,大小为9.8 m/s2

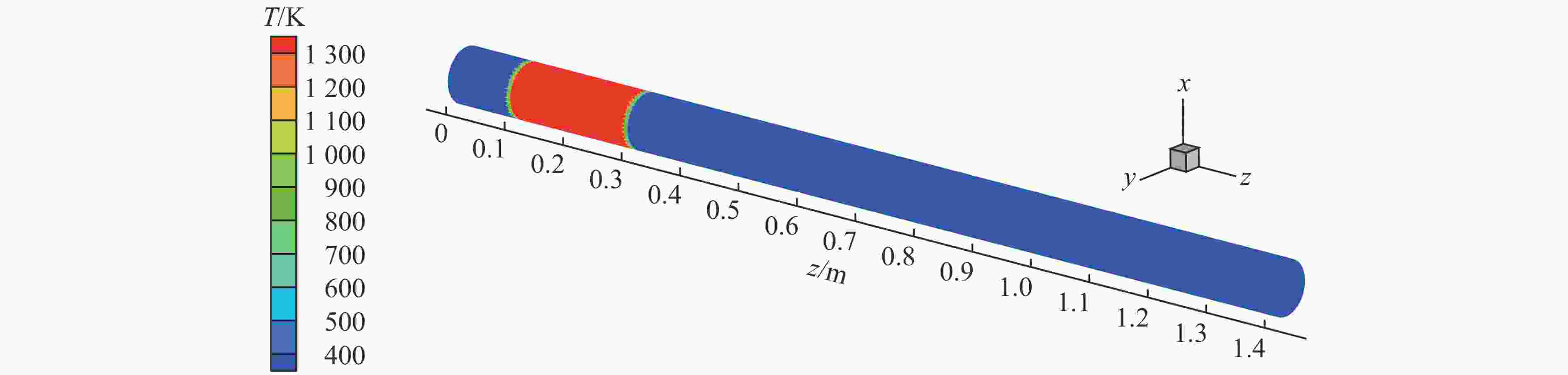

      图  3  初始高温点火区(点火温度1 373 K)

      Figure 3.  Initial high-temperature ignition zone (ignition temperature=1 373 K)

    • 水平管道爆炸空间的边界条件包括速度入口、压力出口和管壁。其中,根据煤样管内径、管长及管内壁粗糙度,通过计算高压气流流经煤样管时的体积流量,推导出入口风速为4.31 m/s。根据煤样管入口处气体流动雷诺数,推算出入口湍流强度为12%。另外,入口温度为300 K,入口O2质量分数为23.15%;出口回流温度为2 000 K,回流湍流强度为10%,出口为颗粒的逃逸边界;石英玻璃管壁密度为2 400 kg/m3,管壁比热为840 J/(kg·K),管壁热传导率为173 W/(m·K),管壁内部辐射散射率为0.5。

    • 为便于验证模拟结果准确性,使用第1节中褐煤的参数进行爆炸过程模拟。褐煤颗粒为可燃、高挥发分、粒径75 μm的球体,粒径分散度符合Rosin-Rammler函数[17]。设置煤尘比热为1 100 J/(kg·K),挥发分含量为36.88%,挥发分释放温度为773 K,煤尘颗粒表面二元扩散系数为3×10−5 m2/s,褐煤的焦炭燃尽当量比为2.67,焦炭中可燃物质量分数为36.7%,焦炭燃烧释放热量为3.29×107 J/kg。

    • 为验证使用FLUENT软件模拟的可靠性,以不同时刻水平管道空间褐煤爆炸火焰传播距离实验数据为基础,结合图4所示的不同时刻沿z方向y=0截面火焰温度云图,分析可知:t=0.1 s时,火焰传播0.36 m,此时煤尘颗粒刚刚运移出高温点火区;t=0.125,0.25,0.375 s时,火焰分别传播至0.46、0.56、0.74 m,这3个时刻火焰传播距离实测值分别为0.47、0.60、0.65 m,对比可知最大误差0.09 m,最小误差0.01 m,达到了模拟精度要求。

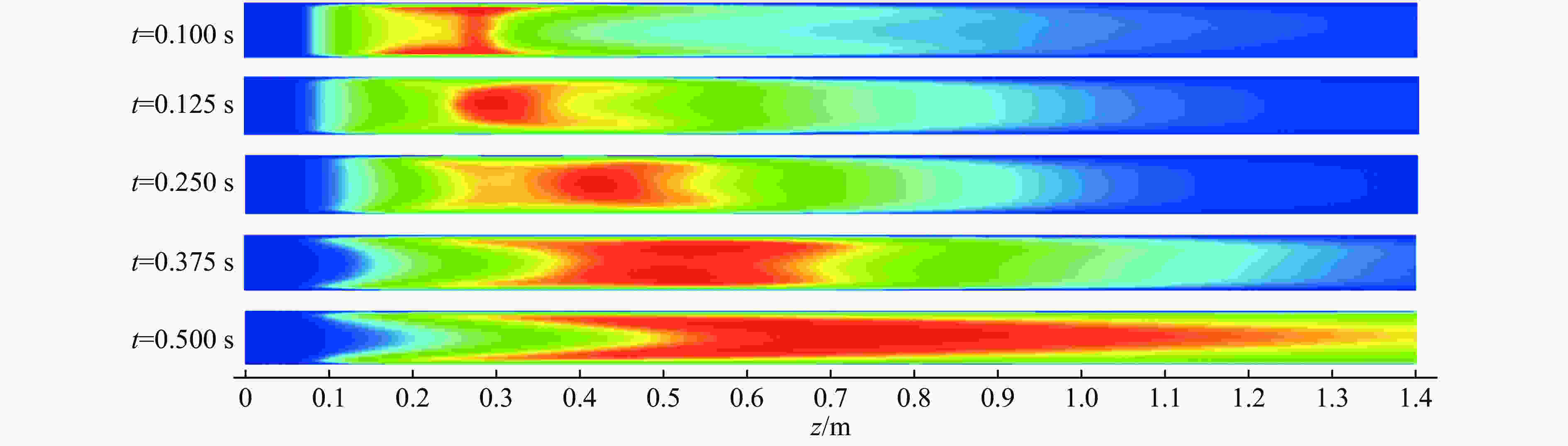

      图  4  不同时刻y=0截面火焰温度云图

      Figure 4.  Flame temperature’s nephogram of y=0 cross section at different time

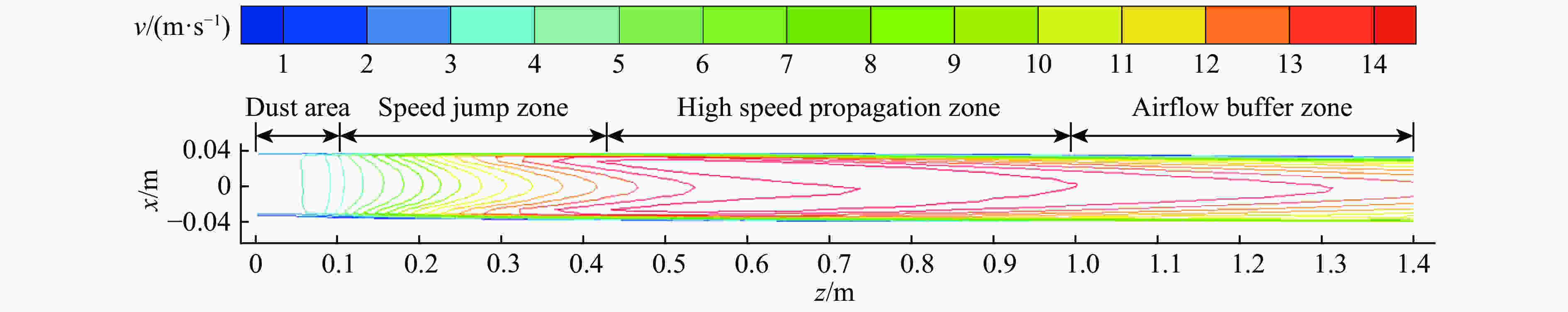

    • 图56分别为模拟得到的爆炸反应充分(t=0.5 s)时y=0截面上爆炸冲击气流传播速度的云图与等值线图,从中可分析冲击气流传播速度沿z轴0~1.4 m分布特征:z=0~0.1 m为冷态流场,既不在高温点火区,又不在爆炸传播下行空间,煤尘颗粒在煤样管内初始扬尘压力作用下进入玻璃管,在z=0~0.1 m范围冲击气流传播速度约4 m/s,与煤尘颗粒初始入射速度基本保持一致;z=0.1~0.42 m为爆炸冲击气流传播速度跃升区,气流传播速度沿z轴正向由4 m/s快速增大至13 m/s,而z=0.1~0.3 m为高温点火区,说明爆炸反应对冲击气流传播速度的促进作用十分明显;z=0.42~0.98 m为冲击气流高速传播区,传播速度达最大,约14 m/s,该区段涵盖了爆炸火焰高温核心区z=0.56~0.86 m,证明了冲击气流的高速传播增大了火焰高温的扩散范围,也说明高温火焰与高速冲击气流作为煤尘爆炸的两项重要传播特性,具有密切的伴生关系,气流可以携带火焰的热量继续传播,火焰的热量也可使气流膨胀,加速其传播;z=0.98~1.4 m为冲击气流缓冲区,其传播速度逐渐变小。

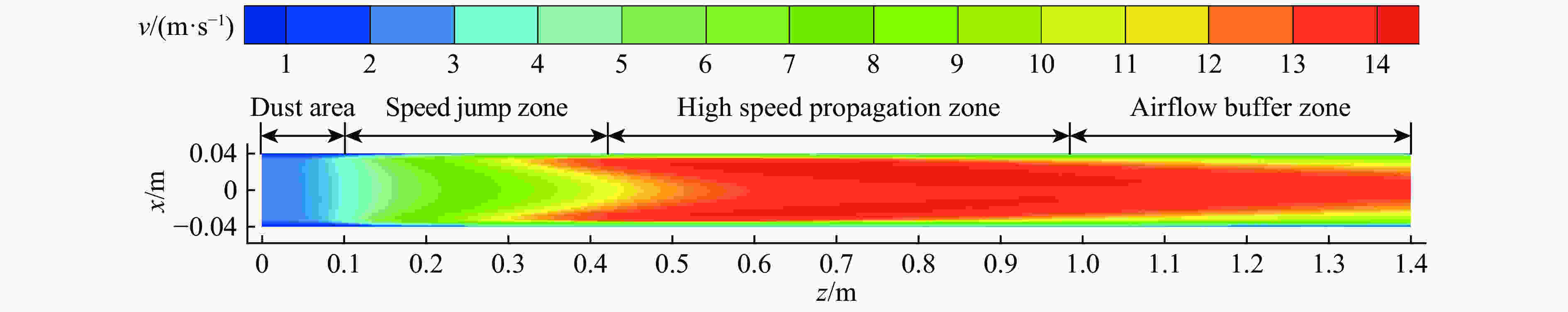

      图  5  y=0截面冲击气流传播速度云图

      Figure 5.  Impinging airflow propagation velocity’s nephogram of y=0 cross section

      图  6  y=0截面冲击气流传播速度等值线图

      Figure 6.  Impinging airflow propagation velocity’s contour of y=0 cross section

      综上分析,以爆炸冲击气流传播特性为基础,将爆炸管体空间划分为初始扬尘区(z=0~0.1 m)、速度跃升区(z=0.1~0.42 m)、高速传播区(z=0.42~0.98 m)和气流缓冲区(z=0.98~1.4 m)。

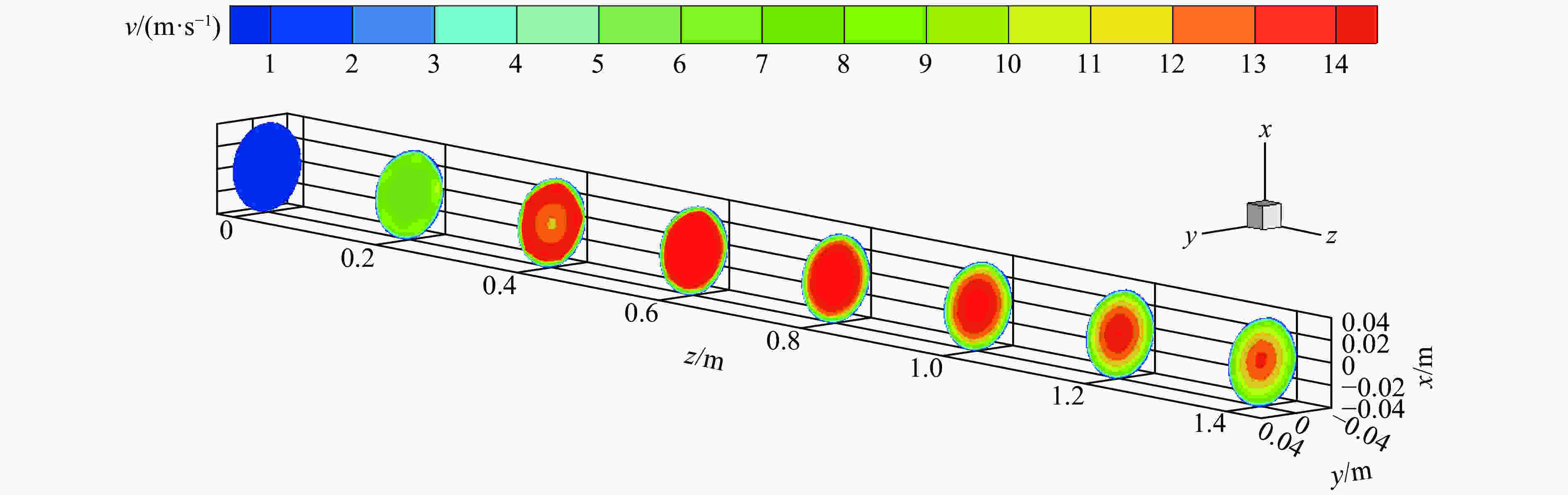

    • 图7为沿z轴0~1.4 m范围内每隔0.2 m切片截面上冲击气流传播速度分布情况。由于z=0.1~0.3 m为高温点火区,煤尘颗粒在z=0.2 m与z=0.4 m截面上已经开始发生爆炸反应,因此在两截面均呈现出距离圆心越远(即距管壁越近),冲击气流传播速度越大的变化趋势,这主要是由流体流动的壁面效应导致的。由于管壁壁面附近的空隙率大于流体内部,流动时所受阻力比较小,因此出现冲击气流在近壁处流速较大的分布特征。由于z=0.4 m截面相比于z=0.2 m,更接近于爆炸核心区z=0.56~0.86 m,因此z=0.4 m截面上冲击气流传播速度整体上更大。z=0.6 m与z=0.8 m均位于爆炸核心区内,两截面上冲击气流传播速度与高速气流分布范围相比于其他截面均更大。z=1 m、z=1.2 m与z=1.4 m均位于爆炸核心区下行传播范围,其截面上呈现出距离圆心越近冲击气流传播速度越大的特点,说明这3个截面上爆炸冲击气流空间传播效应比壁面效应更显著,且距离爆炸核心区越远,截面上冲击气流传播速度整体越小,这与实际情况相符。

      图  7  沿z方向不同距离管道截面冲击气流传播速度云图

      Figure 7.  Impinging airflow propagation velocity’s nephogram at different positions along z direction

    • t=0.5 s爆炸反应充分时,管体内y=0截面上CO质量分数分布情况如图8所示。管体内z=0.3~0.6 m为CO质量分数相对最高的空间范围,局部最高达到0.024%~0.026%,说明这段空间内煤尘爆炸反应消耗了更多的O2,这与z=0.1~0.3 m为高温点火区域有直接关系;0.6 m<z<1.4 m范围内,距离爆源点越远,CO气体产物质量分数逐渐变小,而且在z>0.7 m后,煤尘颗粒在重力作用下具有向管体底部集中的趋势,因此爆炸反应CO毒气产物在截面分布上有下沉的趋势;另外,爆炸生成的高温气体在受到沿z轴正向的推动力的同时,还在高温膨胀的作用下受到向上的浮力,在两种力共同作用下,高温气体会在z>0.7 m范围内贴近管壁上方运动,导致反应相对不完全、温度相对较低的CO气体产物出现下沉的趋势。不同CO质量分数环境下的人体反应见表2,模拟显示的CO气体局部最大质量分数约为0.026%,实验结束后管体吹扫功能可将CO毒气带至室外,可以保证实验人员的安全。

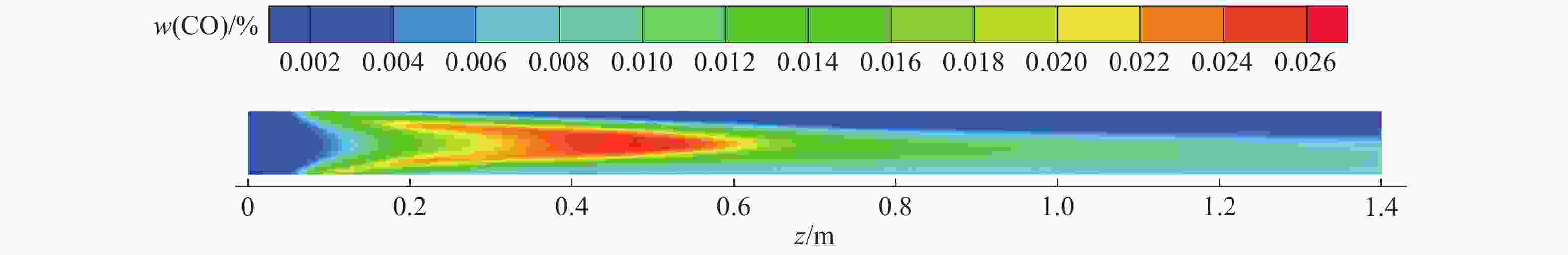

      图  8  y=0截面CO质量分数云图

      Figure 8.  Mass fraction’s nephogram of CO in y=0 cross section

      CO体积分数/%CO质量分数/%人体反应CO体积分数/%CO质量分数/%人体反应
      0.020.0192~3 h:轻微头痛0.160.1551 h:四肢无力
      0.040.0391~2 h:眩晕0.320.30920 s:丧失知觉
      0.080.07745 s:耳鸣头痛1.321.2761~3 s:死亡

      表 2  人体在CO气体环境下的反应

      Table 2.  Human reactions under condition of CO

      图9为沿z方向不同距离处管道截面上CO气体产物质量分数云图,从中可分析与z轴垂直的管道截面上CO分布情况。由z=0.2 m,z=0.4 m,z=0.6 m截面看出:z=0.2 m截面上圆心外围部分区域、z=0.4 m截面上圆心附近部分区域及z=0.6 m截面上圆心附近小范围区域,是CO气体产物质量分数较大区域,这与前文分析结果是一致的。在0.8 m≤z≤1.4 m范围内,管体下半部分的CO质量分数明显大于上半部分,可从两个方面对这个现象进行解释:一方面,说明煤尘颗粒受到重力作用,在管体0.8 m≤z≤1.4 m空间内出现下沉的趋势,使爆炸反应集中于管体下半部分,导致管体下半部分氧气量不足,从而相比于管体上半部分,生成了更大质量分数的CO气体;另一方面,高温气体受到浮力的作用,会贴近管壁上方运动,进而造成反应相对不完全的CO气体产物出现下沉的趋势。

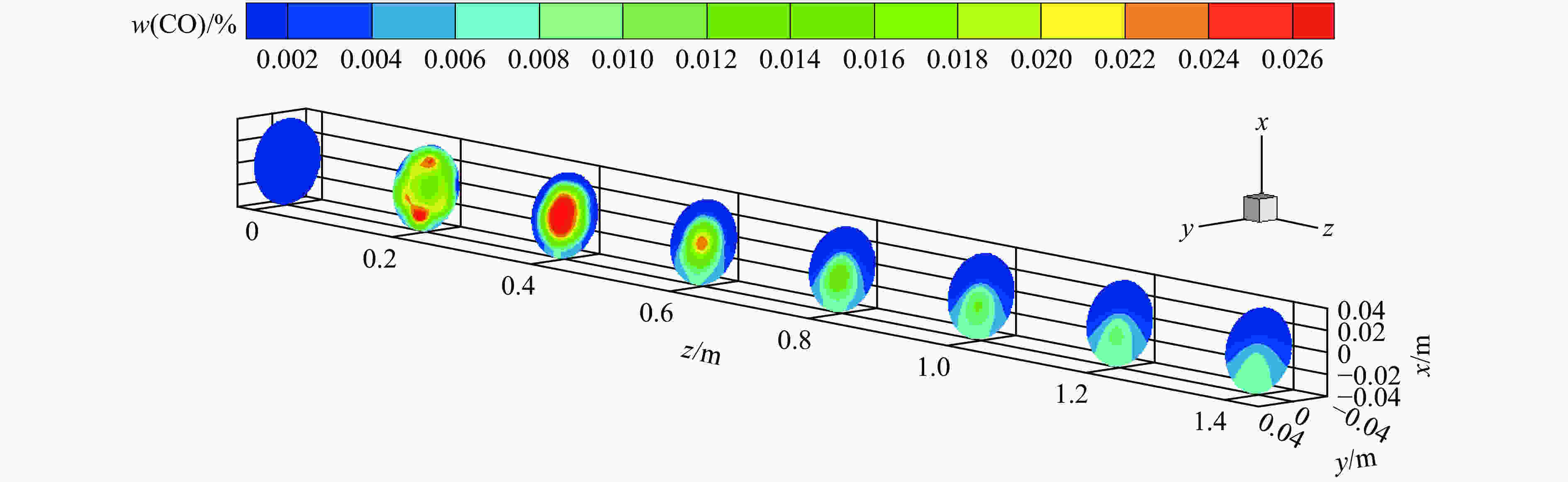

      图  9  沿z方向不同距离管道截面CO质量分数云图

      Figure 9.  Mass fraction’s nephogram of CO at different positions along z direction

    • (1)通过对比不同时刻褐煤爆炸火焰传播距离的模拟值与实测值,验证模拟方法的可靠性。结果表明,不同时刻爆炸火焰传播距离的模拟值与实测值最大误差0.09 m,最小误差0.01 m,达到了模拟精度要求,验证了数值模拟煤尘爆炸冲击气流传播特性和CO生成特性的可行性。

      (2)模拟分析了爆炸反应充分时y=0截面上和沿z方向不同截面上的冲击气流传播特性。研究发现:以冲击气流传播特性为基础,z=0~0.1 m为初始扬尘区,z=0.1~0.42 m为冲击气流速度跃升区,z=0.42~0.98 m为冲击气流高速传播区,z=0.98~1.4 m为冲击气流缓冲区。此外,由于z=0.2 m与z=0.4 m截面上爆炸反应已经发生,因此两截面上距圆心越远,冲击气流传播速度越大,这是由流体流动的壁面效应导致的。壁面附近空隙率大于流体内部,流动时所受阻力比较小,因此出现冲击气流在近壁处流速较大的分布特征。z=1 m、z=1.2 m与z=1.4 m均位于爆炸核心区下行传播范围,其截面上呈现出距离圆心越近、冲击气流传播速度越大的特点。

      (3)模拟分析了爆炸反应充分时CO毒气产物的生成特性。管内z=0.3~0.6 m为CO质量分数相对最高的空间范围,局部最高达到0.024%~0.026%。在z>0.7 m时,由于煤尘颗粒受重力作用具有向管底集中的趋势,同时爆炸产生的高温气体受到向上的浮力,导致CO气体产物出现下沉的趋势。而且,z=0.2 m截面上圆心外围部分区域、z=0.4 m截面上圆心附近部分区域及z=0.6 m截面上圆心附近小范围区域,是CO气体产物质量分数较大的区域。以上数值模拟研究实现了对实验测试结果的合理有效补充。
