隧道爆破现场高速图像采集与精确控制爆破参数研究

龚敏 吴昊骏

引用本文:
Citation:

隧道爆破现场高速图像采集与精确控制爆破参数研究

    作者简介: 龚 敏(1963- ),男,博士,教授,博导,gongmin@ces.ustb.edu.cn;
  • 中图分类号: O389

High-speed photography image acquisition system in tunnel blasting and parameters study on precisely controlled blasting

  • CLC number: O389

  • 摘要: 受隧道内环境恶劣、相机防护等诸多因素制约,隧道现场爆破的高速图像采集与分析尚未实现,而这对精准控制爆破参数非常重要。以重庆某隧道为研究背景,在解决现场测试技术难题基础上,得到隧道爆破过程完整图像并同时获取爆破振动数据;据此分析了隧道爆破岩石破裂现象:炸药起爆15~18 ms后岩体移动,21 ms左右形成空洞并不断扩展后抛出;探讨了同对掏槽眼爆破协同作用时间与微差降振时间之间的矛盾,研究表明兼顾二者作用的起爆时差为8~50 ms;通过分析爆破裂隙扩展曲线特点并结合实测振动数据,确定起爆54 ms时形成第二临空面,较按过去方法确定的时间更精确,以此进行现场掏槽段位设计的降振效果良好;研究结果可为精准控制爆破提供参考。
  • 图 1  高速摄像电控与数据处理系统图

    Figure 1.  Electronic control and data processing system of high-speed camera

    图 2  现场相机控制布设方框

    Figure 2.  Camera control and layout on field

    图 3  上台阶炮孔布设及爆破参数设计图

    Figure 3.  Holes layout of upper bench and design of blasting parameters

    图 4  掏槽雷管样本各段延时范围

    Figure 4.  Initiation time delay ranges of detonators samples per period for cutting

    图 5  隧道现场爆破掏槽区岩石破裂过程图

    Figure 5.  Rock failure processes of cutting blasting on field

    图 6  2015.10.16爆破振动曲线(掏槽区)

    Figure 6.  Blast-induced vibration curve on October 16, 2015 (cutting zone)

    图 7  炮孔起爆初期岩体的移动方向和范围

    Figure 7.  The moving direction and ranges of the rock mass at the initial stage of blasting

    图 8  掏槽区岩体移动面积随时间变化图

    Figure 8.  Moving area change of rock mass with time in cutting blasting

    图 9  移动岩体占掏槽区面积比例随时间变化图

    Figure 9.  The area proportion of moving rock mass in cutting zone change with time

    图 10  隧道单孔单自由面爆破正上方地面振动曲线图

    Figure 10.  Ground vibration curve which is directly above a single shot with single free surface

    图 11  两孔不同微差起爆时间对应的合成振速图

    Figure 11.  Superposition vibration velocity corresponding to two different millisecond delay times between two holes

    图 12  计算合成振动曲线与实测振动曲线的对比

    Figure 12.  Comparation of the calculated superposed vibration curve and the measured one

    图 13  典型起爆时刻空洞尺寸变化的计算结果图

    Figure 13.  Calculation results of the cave’s size change at typical initiation time

    图 14  两个方向爆破空洞长度随时间变化图

    Figure 14.  Cave size change with time in two directions

    图 15  空洞尺寸、振速、起爆时间之间动态关系图

    Figure 15.  Dynamic relationship among cave size, vibration velocity and initiation time

    图 16  优化后的隧道掏槽爆破设计与实测振动曲线图

    Figure 16.  Optimized cut blasting design and vibration curve measured in the tunnel

  • [1] REINHARDT H W, DALLY J W. Dynamic photoelastic investigation of stress wave interaction with a bench face [J]. Transactions Society of Mining Engineer, AIME, 1971, 250(1): 35–42.
    [2] DALLY J W. Dynamic photoelasticity and its application to stress wave propagation, fracture mechanics and fracture control [M] // Lagarde A. Static and Dynamic Photoelasticity and Caustic: Recent Developments, 1987: 247−406.
    [3] BRINKMANN J R. The application of high speed photography to explosive rock breaking research in underground mining [C] // The 17th International on High Speed Photography and Photonics. Pretoria, South Africa, 1987: 38−54.
    [4] CHIAPPETTA A R F, MAMMELE M E. Use of high-speed motion picture photography in blast evaluation and design [C] // The 31st Annual Technical Symposium. San Diego, CA, United States, 1988: 319−336.
    [5] 黄政华, 吴灵光, 吴其苏. 用高速摄影法确定大区爆破微差时间的研究 [J]. 爆炸与冲击, 1992, 12(1): 115–109. doi: 10.11883/1001-1455(1992)01-0115-05
    HUANG Zhenghua, WU Lingguang, WU Qisu. Study of millisecond-time in large area differential blasting by high-speed photograph [J]. Explosion and Shock Waves, 1992, 12(1): 115–109. doi: 10.11883/1001-1455(1992)01-0115-05
    [6] 杨仁树, 王雁冰. 切缝药包不耦合装药爆破爆生裂纹动态断裂效应的试验研究 [J]. 岩石力学与工程学报, 2013, 32(7): 1337–1343. DOI: 10.3969/j.issn.1000-6915.2013.07.007.
    YANG Renshu, WANG Yanbing. Experimental study of dynamic fracture effect of blasting crack in soloed cartridge decoupling charge blasting [J]. Chinese Journal of Rock Mechanics and Engineering, 2013, 32(7): 1337–1343. DOI: 10.3969/j.issn.1000-6915.2013.07.007.
    [7] 李清, 于强, 朱各勇, 等. 不同药量的切缝药包双孔爆破裂纹扩展规律试验 [J]. 岩石力学与工程学报, 2017, 36(9): 2205–2212. DOI: 10.13722/j.cnki.jrme.2017.0164.
    LI Qing, YU Qiang, ZHU Geyong, et al. Experimental study of crack propagation under two-hole slotted cartridge blasting with different amounts of charge [J]. Chinese Journal of Rock Mechanics and Engineering, 2017, 36(9): 2205–2212. DOI: 10.13722/j.cnki.jrme.2017.0164.
    [8] 何理, 钟冬望, 李琳娜, 等. 岩体爆破综合实验研究系统及其应用 [J]. 矿冶工程, 2017, 37(2): 36–45.
    HE Li, ZHONG Dongwang, LI Linna, et al. A comprehensive experimental research system for rock blasting and its application [J]. Mining and Metallurgical Engineering, 2017, 37(2): 36–45.
    [9] 张继春, 肖正学, 郑爽英, 等. 含软弱夹层岩体爆破的夹层土运动特征试验研究 [J]. 岩石力学与工程学报, 2009, 28(8): 1697–1703. DOI: 10.3321/j.issn:1000-6915.2009.08.022.
    ZHANG Jichun, XIAO Zhengxue, ZHENG Shuangying, et al. Experimental study of motion characteristics of weak intercalation in rock mass blasting [J]. Chinese Journal of Rock Mechanics and Engineering, 2009, 28(8): 1697–1703. DOI: 10.3321/j.issn:1000-6915.2009.08.022.
    [10] 朱宽, 钟冬望, 陈浩, 等. 210 m钢筋砼烟囱爆破倒塌过程测量分析 [J]. 武汉科技大学学报, 2013, 36(4): 311–315.
    ZHU Kuan, ZHONG Dongwang, CHEN Hao, et al. Measurements on the collapse process of 210 m reinforced concrete chimney by blasting demolition [J]. Journal of Wuhan University of Science and Technology, 2013, 36(4): 311–315.
    [11] 黄永辉, 刘殿书, 李胜林, 等. 高台阶抛掷爆破速度规律的数值模拟 [J]. 爆炸与冲击, 2014, 34(4): 495–500. DOI: 10.11883/1001-1455(2014)04-0495-06.
    HUANG Yonghui, LIU Dianshu, LI Shenglin, et al. Numerical simulation on pin-point blasting of sloping surface [J]. Explosion and Shock Waves, 2014, 34(4): 495–500. DOI: 10.11883/1001-1455(2014)04-0495-06.
    [12] 李祥龙, 胡涛, 张智宇, 等. 基于高速摄影技术爆破鼓包运动规律的研究 [J]. 北京理工大学学报, 2015, 35(12): 1228–1232. DOI: 10.15918/j.tbit1001-0645.2015.12.004.
    LI Xianglong, HU Tao, ZHANG Zhiyu, et al. Bulging movement in explosion based on high speed photography technology [J]. Transactions of Beijing Institute of Technology, 2015, 35(12): 1228–1232. DOI: 10.15918/j.tbit1001-0645.2015.12.004.
    [13] 张建华, 俞雄志, 夏岸雄. 露天矿山爆破效果的高速影像分析 [J]. 矿业研究与开发, 2015, 35(9): 24–26. DOI: 10.13827/j.cnki.kyyk.2015.09.006.
    ZHANG Jianhua, YU Xiongzhi, XIA Anxiong. High-speed photography analysis on blasting effect in open-pit mine [J]. Mining Research and Development, 2015, 35(9): 24–26. DOI: 10.13827/j.cnki.kyyk.2015.09.006.
    [14] 龚敏, 邱燚可可, 孟祥栋, 等. 基于HHT的雷管实际延时识别法在城市环境微差爆破中的应用 [J]. 振动与冲击, 2015, 34(10): 206–212. DOI: 10.13465/j.cnki.jvs.2015.10.036.
    GONG Min, QIU Yikeke, MENG Xiangdong, et al. Identification method of detonator’s actual firing time delay based on HHT and its application in millisecond blasting under urban environment [J]. Journal of Vibration and Shock, 2015, 34(10): 206–212. DOI: 10.13465/j.cnki.jvs.2015.10.036.
    [15] 龚敏, 陈哲, 吴昊骏, 等. 掏槽药量与起爆时差的关系对隧道爆破合成振速的影响 [J]. 应用基础与工程科学学报, 2016, 24(6): 1110–1124. DOI: 10.16058/j.issn.1005-0930.2016.06.004.
    GONG Min, CHEN Zhe, WU Haojun, et al. Influence of correlation between cut basting charge and detonating interval time on superposition vibration velocity caused by millisecond blasting in tunnel [J]. Journal of Basic Science and Engineering, 2016, 24(6): 1110–1124. DOI: 10.16058/j.issn.1005-0930.2016.06.004.
  • [1] 李顺波杨军陈浦刘杰 . 精确延时控制爆破振动的实验研究. 爆炸与冲击, 2013, 33(5): 513-518. doi: 10.11883/1001-1455(2013)05-0513-06
    [2] 吴昊骏龚敏 . 基于雷管实际延时范围的逐孔爆破振动合成计算与应用. 爆炸与冲击, 2019, 39(2): 025202-1-025202-11. doi: 10.11883/bzycj-2017-0415
    [3] 赵明生张建华易长平 . 独立分量分析在爆破振动信号分离中的应用初探. 爆炸与冲击, 2011, 31(2): 191-195. doi: 10.11883/1001-1455(2011)02-0191-05
    [4] 张丹段恒建曾福洪 . 分段爆破地震强度的试验研究. 爆炸与冲击, 2006, 26(3): 279-283. doi: 10.11883/1001-1455(2006)03-0279-05
    [5] 龚敏吴昊骏孟祥栋李永强 . 密集建筑物下隧道开挖微振控制爆破方法与振动分析. 爆炸与冲击, 2015, 35(3): 350-358. doi: 10.11883/1001-1455(2015)03-0350-09
    [6] 张在晨林从谋黄志波葛冰洋徐亮 . 隧道爆破近区振动的预测方法. 爆炸与冲击, 2014, 34(3): 367-372. doi: 10.11883/1001-1455(2014)03-0367-06
    [7] 张奇杨永琦于滨 . 岩石爆破破碎时间及微差起爆延时优化. 爆炸与冲击, 1998, 18(3): 268-272.
    [8] 杨建华卢文波陈明周创兵 . 岩石爆破开挖诱发振动的等效模拟方法. 爆炸与冲击, 2012, 32(2): 157-163. doi: 10.11883/1001-1455(2012)02-0157-07
    [9] 费鸿禄曾翔宇杨智广 . 隧道掘进爆破振动对地表影响的小波包分析. 爆炸与冲击, 2017, 37(1): 77-83. doi: 10.11883/1001-1455(2017)01-0077-07
    [10] 禹海涛柳献袁勇王庆国程国荣吴晓峰 . 地下墙施工爆破对既有隧道的振动测试与分析. 爆炸与冲击, 2009, 29(6): 566-572. doi: 10.11883/1001-1455(2009)06-0566-07
    [11] 王智德夏元友周雄夏国邦杨金华 . 顺层岩质边坡爆破的振动控制及损伤特性. 爆炸与冲击, 2017, 37(1): 27-36. doi: 10.11883/1001-1455(2017)01-0027-10
    [12] 戴俊 . 深埋岩石隧洞的周边控制爆破方法与参数确定. 爆炸与冲击, 2004, 24(6): 493-498.
    [13] 黄政华吴灵光吴其苏 . 用高速摄影法确定大区爆破微差时间的研究. 爆炸与冲击, 1992, 12(2): 115-119.
    [14] 徐全军毛志远张庆明 . 深孔微差爆破震动预报浅析. 爆炸与冲击, 1998, 18(2): 182-186.
    [15] 钟冬望吴亮余刚 . 邻近隧道掘进爆破对既有隧道的影响. 爆炸与冲击, 2010, 30(5): 456-462. doi: 10.11883/1001-1455(2010)05-0456-07
    [16] 黄锋徐则民 . 用动光弹方法研究隧道岩爆的爆破扰动机理. 爆炸与冲击, 2009, 29(6): 632-636. doi: 10.11883/1001-1455(2009)06-0632-05
    [17] 冯叔瑜朱忠节马乃耀 . 控制爆破技术. 爆炸与冲击, 1984, 4(1): 79-82.
    [18] 铁科院爆破室 . 《城市控制爆破》. 爆炸与冲击, 1985, 5(3): 87-87.
    [19] 黄涛陈鹏万张国新杨军 . 岩石双孔爆破过程的流形元法模拟. 爆炸与冲击, 2006, 26(5): 434-440. doi: 10.11883/1001-1455(2006)05-0434-07
    [20] 庞维泰杨人光周家汉 . 秦皇岛控制爆破工程总结. 爆炸与冲击, 1984, 4(4): 38-45.
  • 加载中
图(16)
计量
  • 文章访问数:  15
  • HTML全文浏览量:  172
  • PDF下载量:  21
  • 被引次数: 0
出版历程
  • 收稿日期:  2018-08-29
  • 录用日期:  2018-10-24
  • 刊出日期:  2019-05-01

隧道爆破现场高速图像采集与精确控制爆破参数研究

    作者简介:龚 敏(1963- ),男,博士,教授,博导,gongmin@ces.ustb.edu.cn
  • 北京科技大学土木与资源工程学院,北京 100083

摘要: 受隧道内环境恶劣、相机防护等诸多因素制约,隧道现场爆破的高速图像采集与分析尚未实现,而这对精准控制爆破参数非常重要。以重庆某隧道为研究背景,在解决现场测试技术难题基础上,得到隧道爆破过程完整图像并同时获取爆破振动数据;据此分析了隧道爆破岩石破裂现象:炸药起爆15~18 ms后岩体移动,21 ms左右形成空洞并不断扩展后抛出;探讨了同对掏槽眼爆破协同作用时间与微差降振时间之间的矛盾,研究表明兼顾二者作用的起爆时差为8~50 ms;通过分析爆破裂隙扩展曲线特点并结合实测振动数据,确定起爆54 ms时形成第二临空面,较按过去方法确定的时间更精确,以此进行现场掏槽段位设计的降振效果良好;研究结果可为精准控制爆破提供参考。

English Abstract

  • 城市隧道的精确控制爆破是当前的发展方向,但其中一些技术难题,如第二临空面形成准确时间、兼顾微差降振与爆破协同作用的时差选择等仍未解决。原因是受目前测试手段所限,不能获取现场隧道爆破图像信息,研究岩石破裂与振动关系时没有实测数据的支撑,难以准确确定隧道爆破关键参数,也就无法实现精确控制爆破。

    高速摄影作为一种有效手段,较早被用于爆破模型研究中,Reinhardt等[1]、Dally[2]利用动光弹研究应力波传播特性及台阶爆破应力波与自由面的相互作用;现场应用方面,Brinkmann[3]、Chiappetta等[4]分析了金矿爆破破岩过程、评估采矿爆破效果和改进设计,黄政华等[5]利用高速相机研究台阶爆破岩石移动时间及合理微差时间关系。近年来随着高速数字摄像技术的应用,杨仁树等[6]、李清等[7]用高速激光焦散法进行切缝药包爆破机理系列研究;何理等[8]、张继春等[9]探讨了台阶微差爆破临界延时和含软弱夹层爆破的运动特征;朱宽等[10]以高速摄影结合应变测量分析烟囱定向爆破时各运动参量的变化;黄永辉等[11]、李祥龙等[12]、张建华等[13]对台阶爆破的岩体位移、鼓包、飞石速度、爆生气体进行大量研究。但上述研究对象均是以露天工程为特征的台阶爆破、拆除爆破或实验模型,目前还未见有利用高速摄像进行隧道现场爆破研究的文献,其原因在于隧道内环境恶劣,相机防护、照明与拍摄参数变化、同步控制及施工干扰等诸多问题难以克服,实现爆破图像采集非常困难。

    本文中采用高速数字摄像系统,首次成功获取隧道爆破现场岩石被起爆、破裂、抛掷的完整图像,并同步取得爆破振动数据。通过对图像数据精细化分析,得到第二临空面大小与振速变化定量关系、临空面形成准确时间,据此确定临空面形成前后不同的微差设计;探讨了兼顾同对掏槽炮孔爆破协同作用与微差降振的最优时间;这些研究可为今后隧道爆破研究提供新思路,有助于实现隧道精准控制爆破。

    • 渝中连接隧道是重庆市重点建设工程,位于渝中区小什字地区。隧道以砂岩为主,IV级围岩,断面宽11.5 m、高9.5 m,隧道埋深19~25 m,采用上下台阶开挖。隧道施工环境非常复杂:地面高楼云集并有宋朝建筑罗汉寺;隧顶部与地铁1号线底板相切,隧底部是运行的地铁6号线。要求爆破时隧道全线地面振速不超1.0 cm/s,罗汉寺地区不超过0.5 cm/s,常规爆破难以满足要求,需采用精确控制爆破技术。

    • 研究隧道精准控制爆破需要解决的如下问题:

      (1)同对掏槽眼的爆破协同作用与微差降振之间的矛盾。

      爆破协同作用是表示多个炮孔(如楔形掏槽每一对炮孔)相同时间爆破时对岩体的联合作用,两孔同时起爆效果最好但振动最大;微差爆破虽可降振,然而微差时间越长协同作用越差;本文将研究兼顾二者作用的临界时差参数。

      (2)第二临空面形成过程与振动变化间的量化关系。

      公认爆破第二临空面形成后振速将显著下降,但临空面形成的准确时间、临空面形成大小与振速变化关系、以及如何用于参数设计等问题仍未解决,对此将加以研究。

    • 数字高速图像采集系统由Dalsa HM640高速数字相机主机、数据采集器及自编接口程序组成。现场拍摄范围为宽3 m、高2 m的掏槽区,采用640×480分辨率,照片分辨精度4.7 mm;图像幅间延时根据爆破实际情况设为3 ms,图1是组装的高速数字图像采集和数据处理系统图。

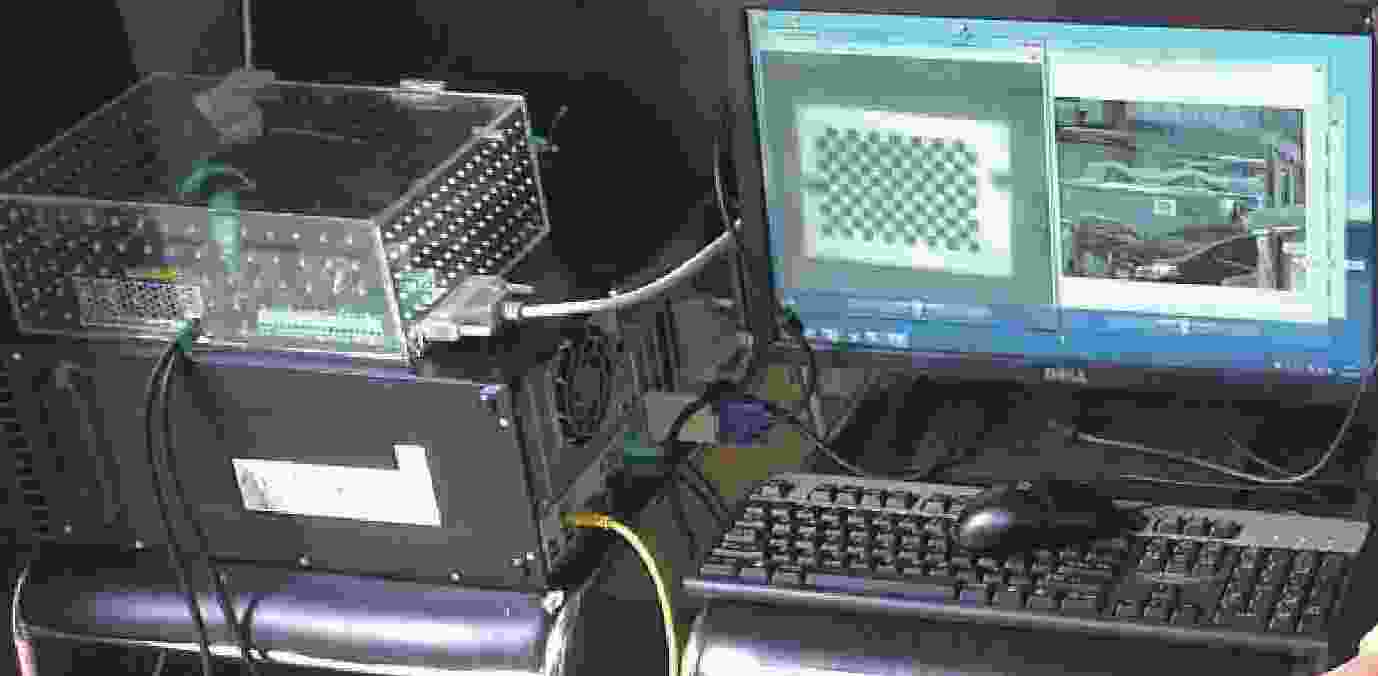

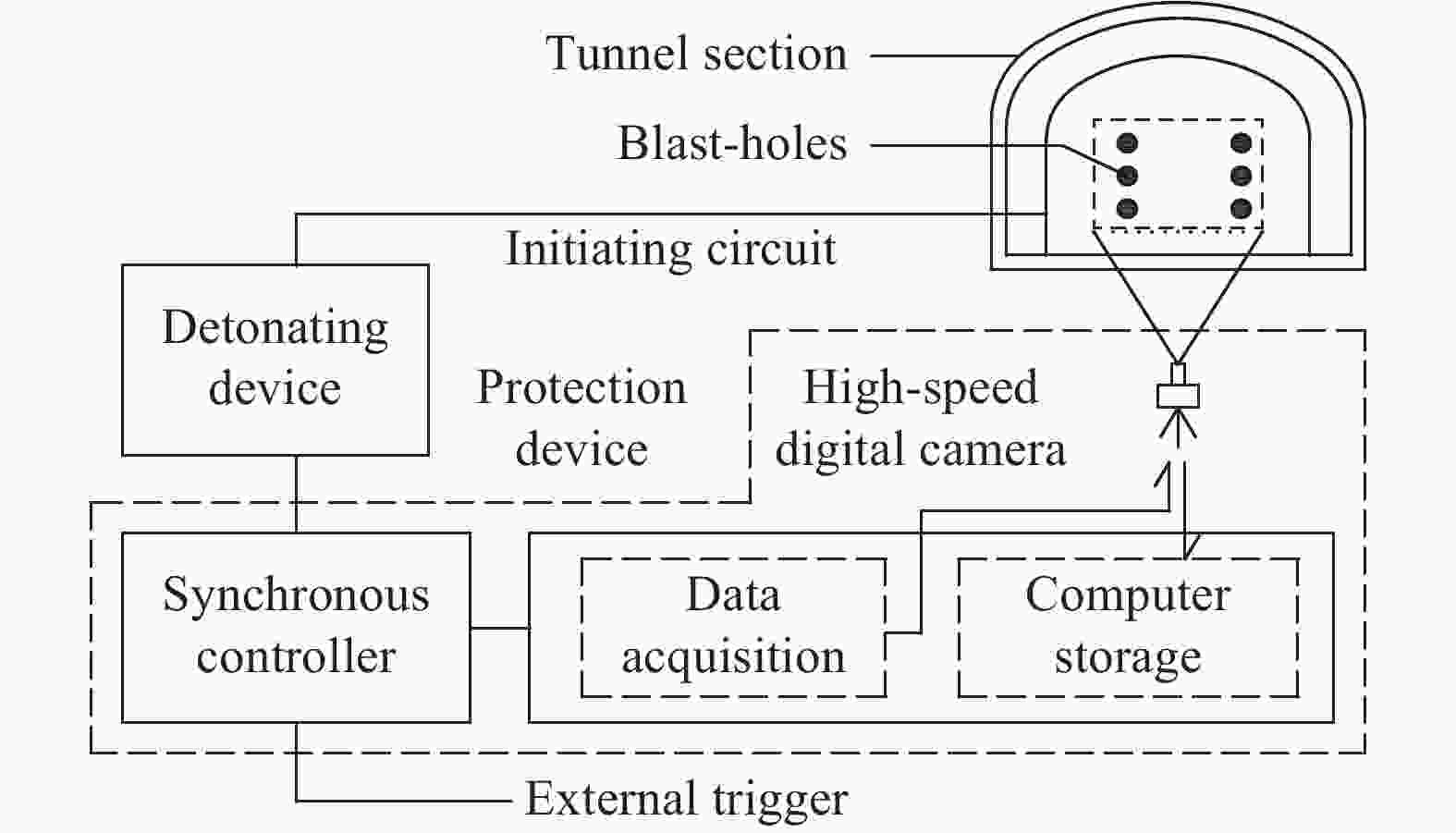

      图  1  高速摄像电控与数据处理系统图

      Figure 1.  Electronic control and data processing system of high-speed camera

    • 爆破与拍照同步控制方法为:外触发启动同步控制仪,同步仪发出两路信号,一路输入专用起爆器使雷管爆炸;另一路输入相机系统启动拍照,图2是现场相机控制布设方框图。为准确确定照片中对应的起爆零时,另在起爆网络中串联一引火头(使用雷管同厂产品)置于镜头边沿,爆前试验测试火花点燃~雷管爆炸时间,即可在采集图片中准确标记起爆零时。

      图  2  现场相机控制布设方框

      Figure 2.  Camera control and layout on field

      隧道爆破现场图像采集的困难首先在于光源与相机保护,光源距工作面过近易被打坏,经试验发现光源距工作面大于30 m、相机距工作面50 m可确保相机不被破坏;其次与地面同等条件相比图像分辨率下降较多,难以达到分析要求。为此相应调整隧道内拍摄参数后获得较理想拍摄效果。

    • 现场爆破振动测试采用成都中科测控公司生产的TC-4850测振仪,振动测点位于隧道爆源正上方地面处,距爆源24.3 m。

    • 试验桩号为左洞ZK14+138 m,上台阶采用两次爆破,先爆下部(Ⅰ区),再爆上部(Ⅱ区),本试验在Ⅰ区进行,采用8孔楔形掏槽,掏槽孔单孔单段爆破。炮孔垂深1.8 m,堵塞长度0.4 m。为增加段别爆破时使用25段定制高精度导爆管雷管,各名义段号孔间间隔为:17段前间隔25 ms、17~20段50 ms、20~25段200 ms,以相邻孔最小间隔不串段为原则,每批次各段雷管延时均有一定变动。爆破设计如图3所示。在工作面正前方布设高速摄像仪,隧道爆源正上方地面布置测振仪同步采集振动数据。

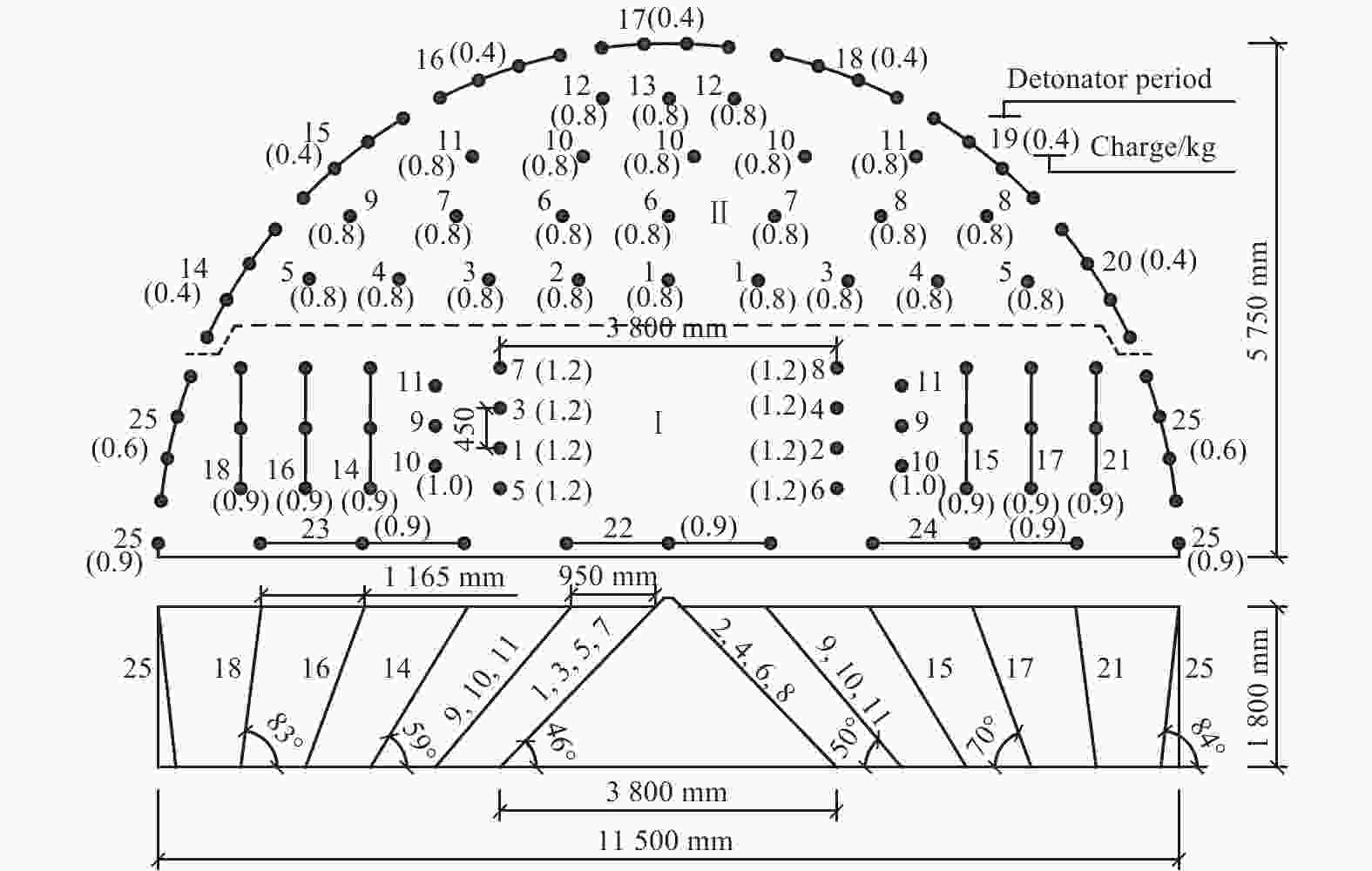

      图  3  上台阶炮孔布设及爆破参数设计图

      Figure 3.  Holes layout of upper bench and design of blasting parameters

    • 在雷管出厂前每段取10个样本进行起爆延时测试,爆破试验时掏槽所用前8段雷管的每段最大、最小延时时间如图4所示;爆破试验后需要准确确定各段雷管的实际起爆时刻,为此采用文献[14]方法,根据实测爆破振动曲线,用EMD法结合图4确定起爆时刻,具体过程本文中不再阐述。

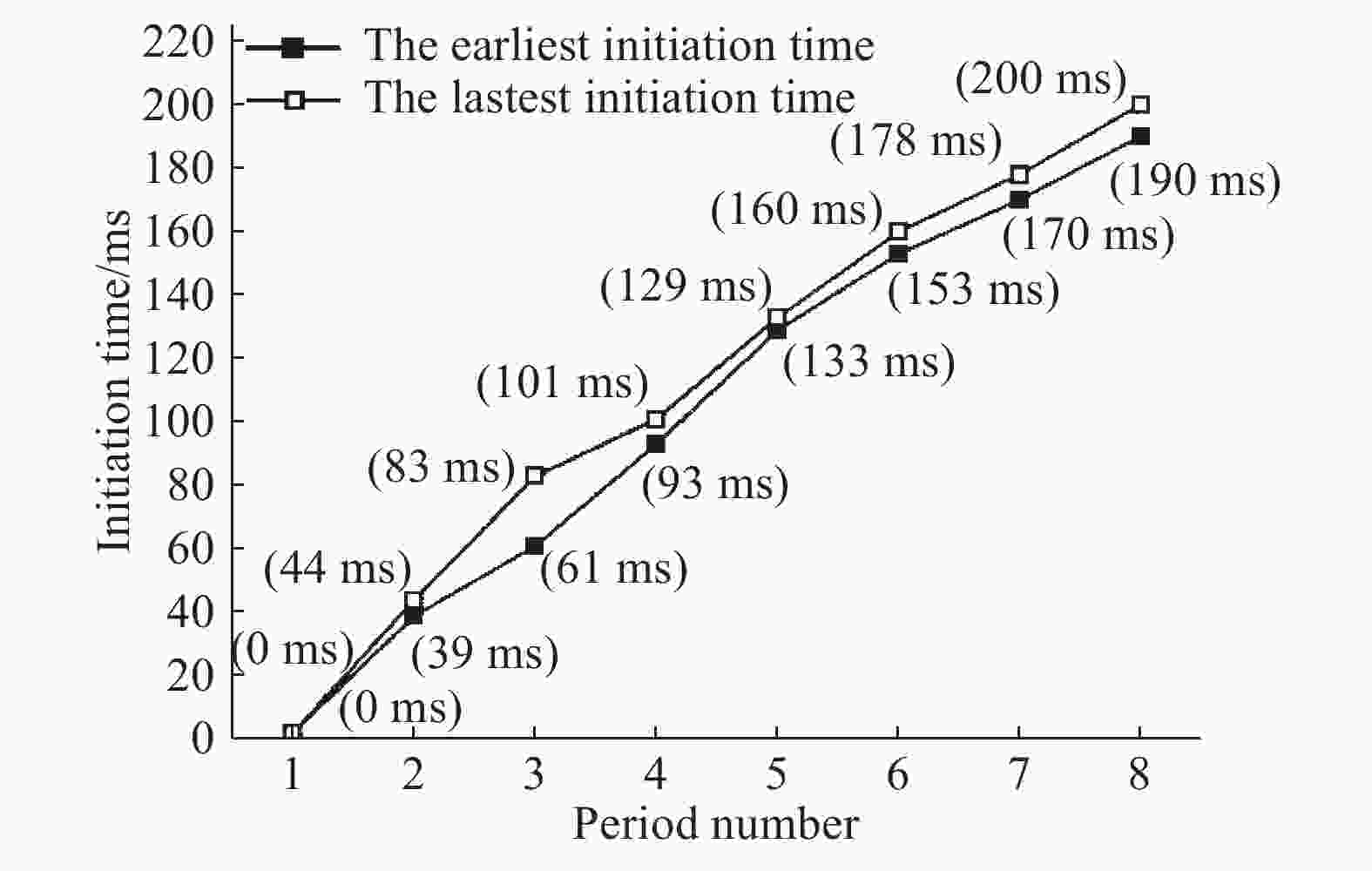

      图  4  掏槽雷管样本各段延时范围

      Figure 4.  Initiation time delay ranges of detonators samples per period for cutting

    • 2015年10月16日在渝中隧道进行掏槽爆破高速图像采集和振动测试,成功获取427张隧道爆破图片,获取图像时间为起爆后0~1281 ms,幅间延时3 ms。为方便辨识,爆前每对掏槽孔之间用油漆标记连线,选取出具有代表性的岩石起爆、破裂、抛掷等部分图片,如图5所示。从所获图像看,因采取严密堵孔防烟措施,起爆初期无烟尘,直到掏槽末期烟尘才开始出现,较有利于数据处理。图6是同时测得的地面正上方振动曲线。根据2.2.2节所述方法确定了图6中2~8各段准确起爆时间。注意图中各段起爆到出现振动峰值需3~5 ms。

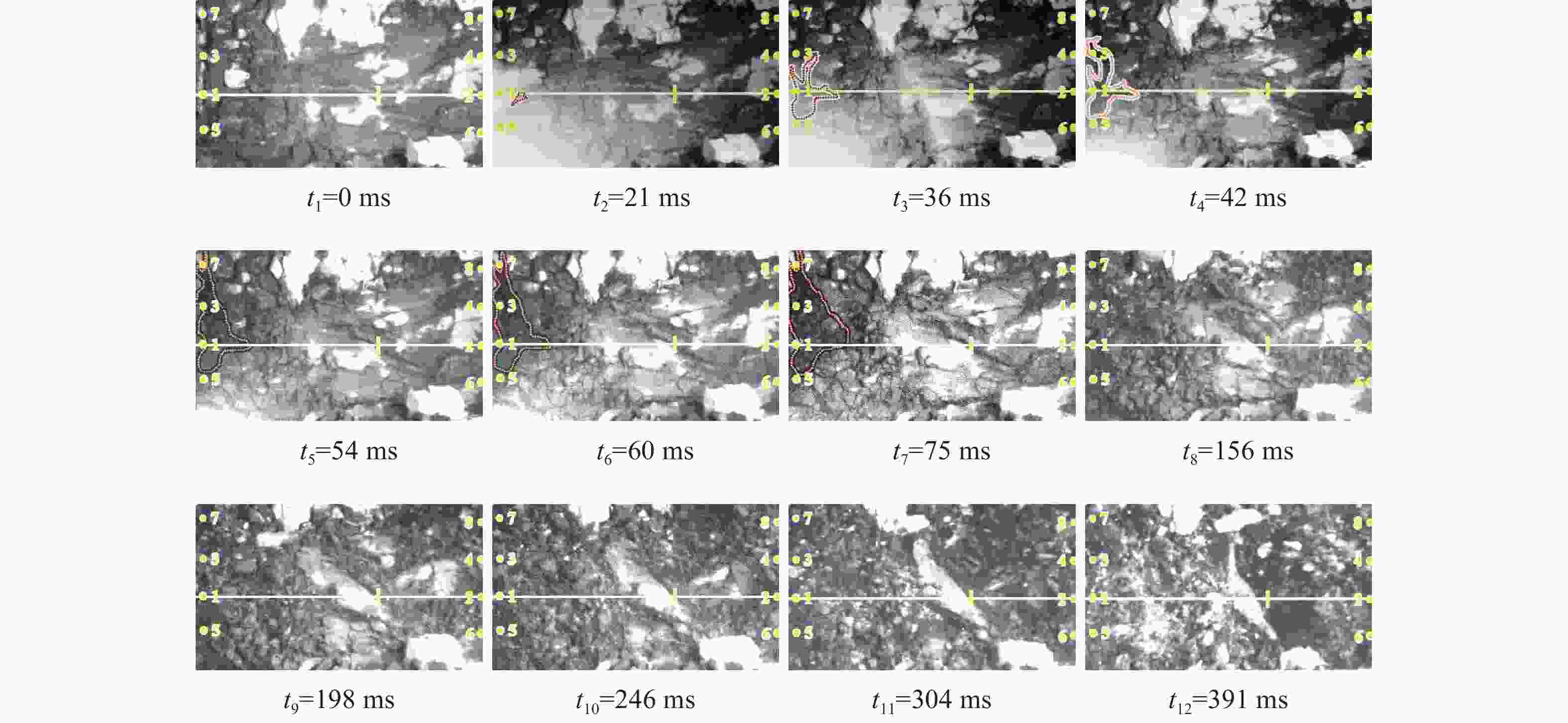

      图  5  隧道现场爆破掏槽区岩石破裂过程图

      Figure 5.  Rock failure processes of cutting blasting on field

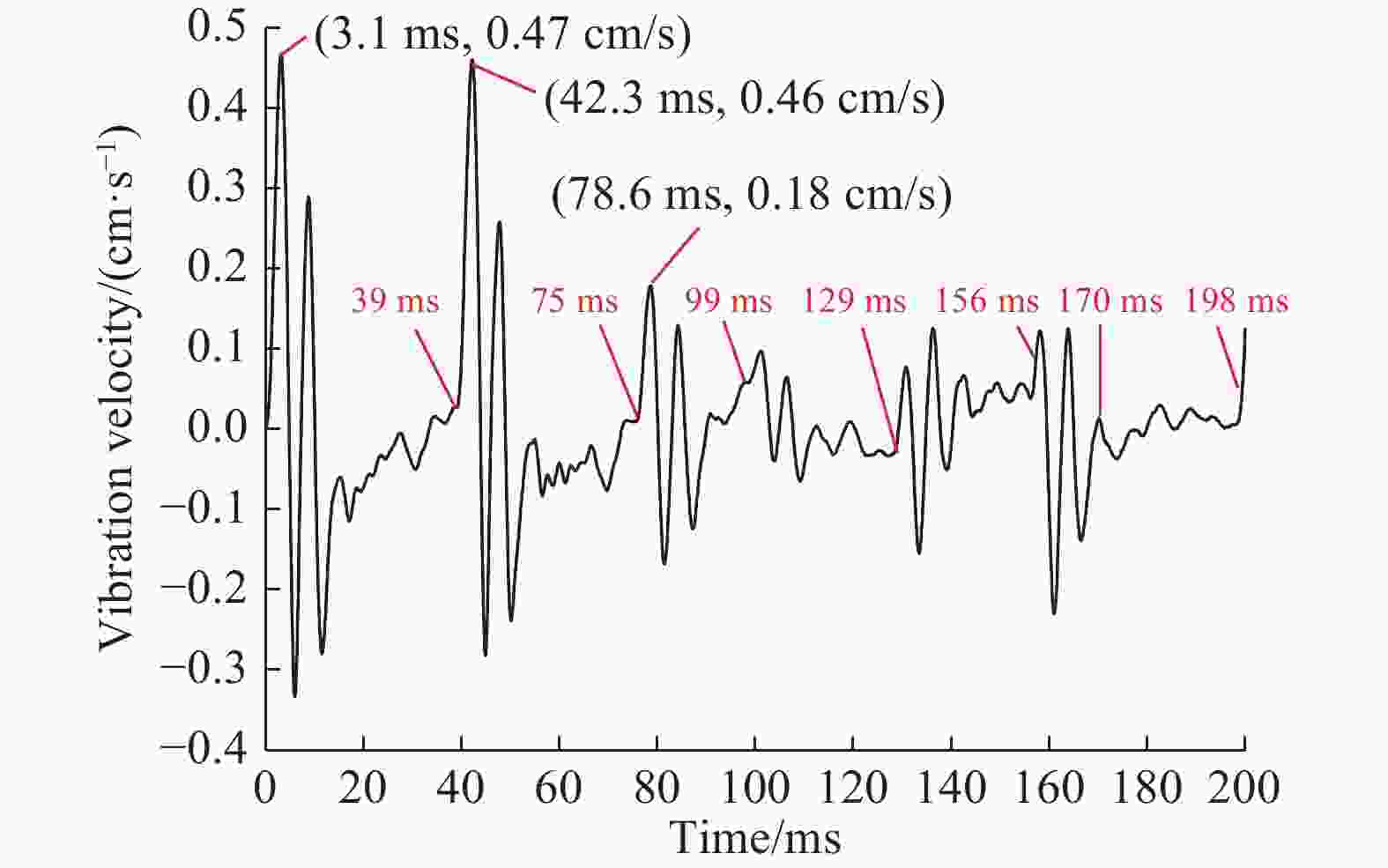

      图  6  2015.10.16爆破振动曲线(掏槽区)

      Figure 6.  Blast-induced vibration curve on October 16, 2015 (cutting zone)

    • 本文中将以现场爆破试验为基础,研究如何平衡爆破协同作用与微差降振间矛盾。鉴于图3中最先起爆两孔为1~2段,也是振动峰值主要产生时段,下面分析1~2段爆破协同作用与微差降振时间的关系。

    • 同对炮孔协同作用过去只是一个定性概念,没有明确定义。为研究方便,本文需要根据获得现场高速摄像图对其定义。

      对图片逐帧分析发现,爆破后炮孔周边岩石先产生移动,随后局部点破裂并扩展,两孔附近岩石移动的先后与微差时序有关。故定义图片中爆破协同作用为:每对掏槽斜眼先后爆破所影响的岩体一旦都发生相向移动,就认为产生了爆破协同作用,其对应时间可称为爆破协同作用时间,每对斜眼掏槽爆破协同作用表现为岩体相互挤压。

      爆破协同作用的工程意义是:不同孔(图中两孔)在起爆后同一时间段内使岩石产生移动;微差间隔越长、移动的同一时段越短,直至消失即无爆破协同作用。

    • 图7为掏槽区部分实测照片,因拍摄原因掏槽区右半侧未全部显示,但因主要研究的首爆孔在左侧不影响分析。1~2段起爆间隔39 ms,红线为左边1段孔引起岩石移动边界线,绿线为2段孔引起右侧岩石移动边界线,黄色小点是炮孔。图片中距离信息采集方法为:将照片以OLE对象方式插入CAD中,并将照片比例缩放到与实际拍摄范围同样大小的尺寸,通过CAD标注量取所需尺寸信息。

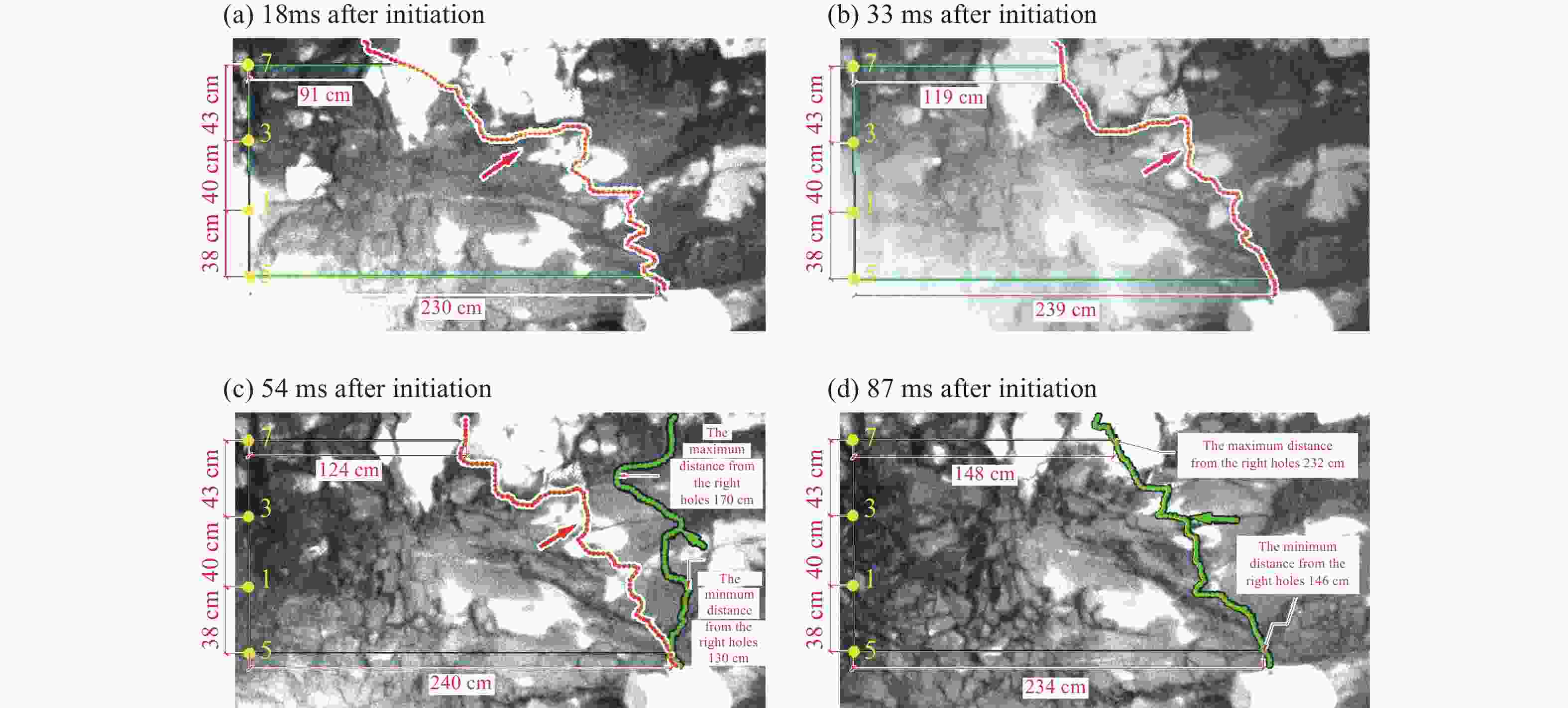

      图  7  炮孔起爆初期岩体的移动方向和范围

      Figure 7.  The moving direction and ranges of the rock mass at the initial stage of blasting

      当1段炮孔起爆(18 ms)以前,掏槽区岩石从图片上看不出任何变化,起爆18 ms开始岩石发生较大面积整体移动,爆破对周边岩石产生挤压作用,与前一时刻无移动相比没有中间过渡阶段。图7(a)标出了岩体移动方向和范围。

      第2段起爆时间为39 ms,2段爆破后导致右边岩块移动时间为54 ms,故2段起爆到岩石移动用时15 ms,与1段的18 ms大体相当,由此判断岩石移动时间在爆后15~18 ms。每一对炮孔微差起爆引起掏槽区岩块移动的方向相反,图7(d)表明起爆87 ms后只有右侧岩石的移动。

      图89是同对孔微差起爆后起爆时间与左右两侧岩体移动面积、移动岩体占掏槽区面积百分率关系图。由图89可知起爆18 ms时岩石移动面积即占整个掏槽区47%,没有中间过渡而呈突变趋势;起爆54 ms以前左侧1段孔影响的移动面积不断扩大;54~72 ms之间随着右侧2段孔爆破影响,左侧移动岩体影响面积相对压缩,右侧移动岩体影响面积增加,54 ms时二者占88%的掏槽区面积,覆盖了区内主要岩体,岩石移动区间已接近整个掏槽区;72 ms以后没有岩体向右移动,此时左孔爆破作用基本消失,只剩右侧后爆孔影响岩体向左移动。

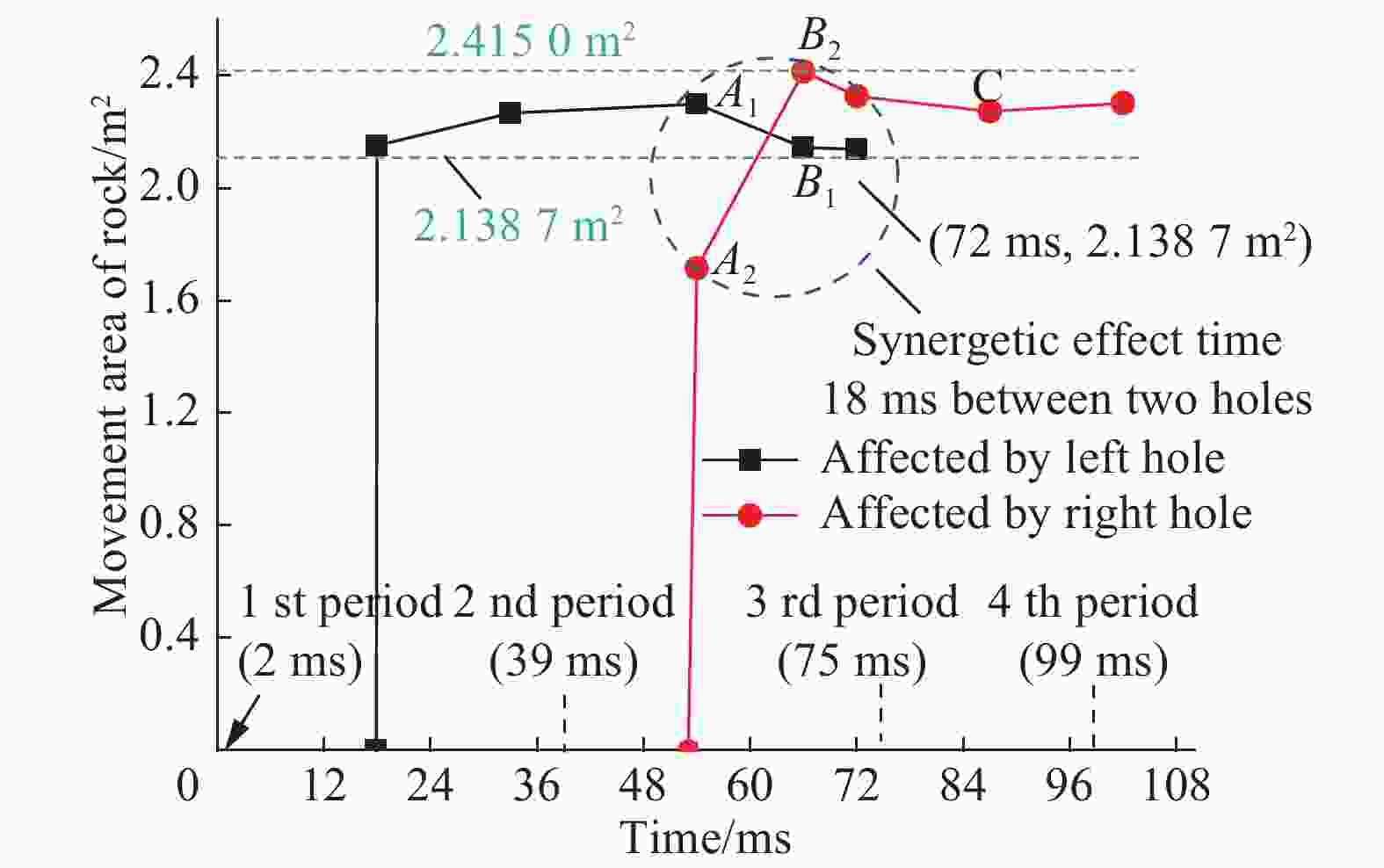

      图  8  掏槽区岩体移动面积随时间变化图

      Figure 8.  Moving area change of rock mass with time in cutting blasting

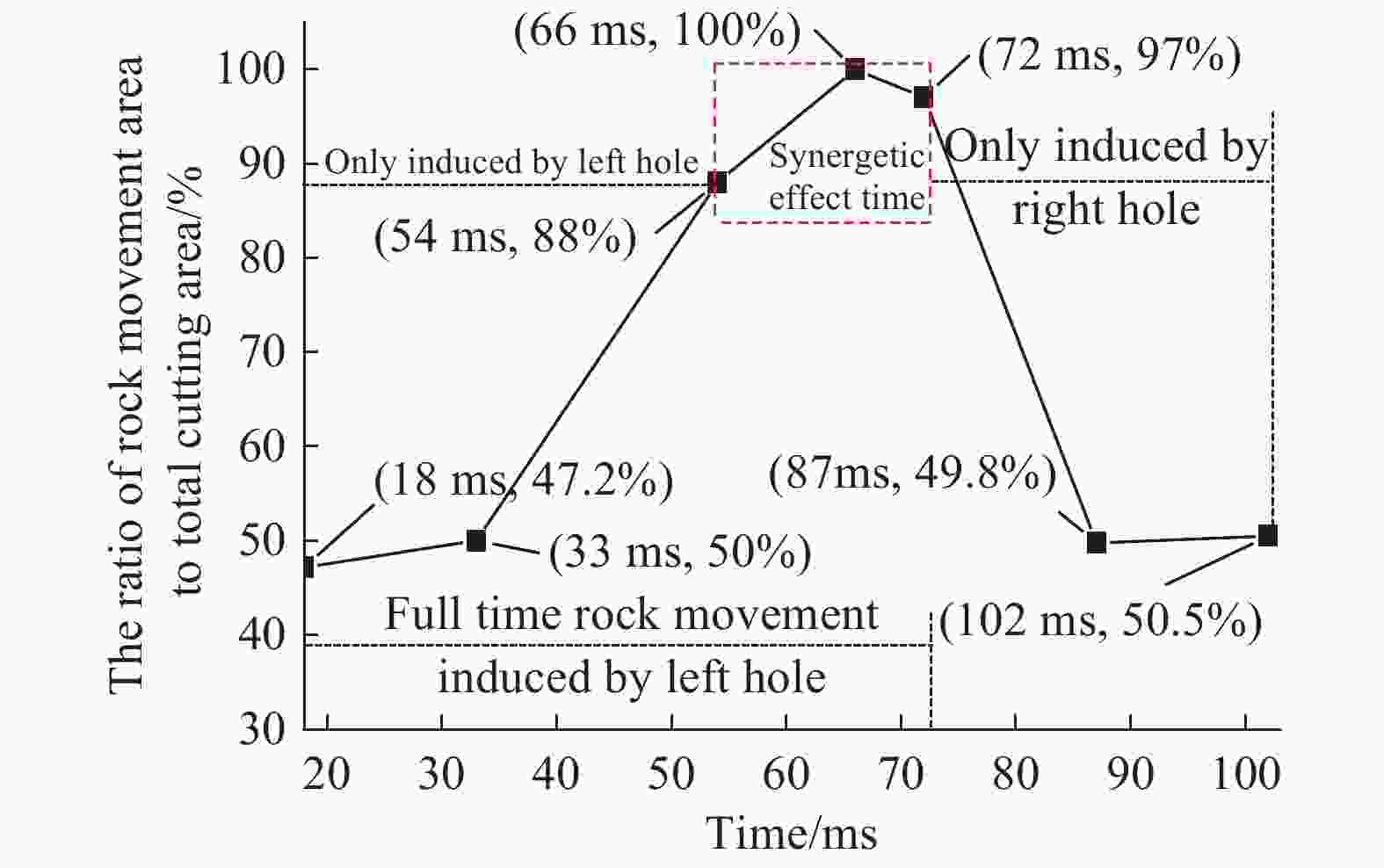

      图  9  移动岩体占掏槽区面积比例随时间变化图

      Figure 9.  The area proportion of moving rock mass in cutting zone change with time

      综上所述,左孔在起爆后18~72 ms时段移动,左孔引起岩体移动时间为54 ms。两孔微差起爆间隔39 ms条件下有18 ms协同作用时间,这个时段内掏槽区内岩石几乎都发生移动。由此可推断当两孔微差时间大于72−(18~15)=54~57 ms时将没有爆破协同作用,两孔各自产生独立爆破漏斗,为保险起见,具有协同作用的最大微差时间应不大于50 ms。

      需指出逐孔掏槽时通常只研究首先爆破同对炮孔的爆破协同作用,研究表明[15]后续同对炮孔爆破时首爆孔已形成第二临空面,爆破协同作用对爆破效果影响较小。

    • 下面将分析确保安全振速指标的最小微差间隔时间。需计算两孔微差爆破的合成振速,并以罗汉寺振速不超0.5 cm/s为安全标准进行分析。

      根据作者前期研究,以单孔单自由面爆破振动数据作为计算振源,进行振动曲线拟合后可计算不同微差爆破的合成振速。大量研究表明单孔爆破振动曲线在起爆40 ms后最大振速只有峰值振速的1/10左右,由于图6实测振动曲线中2段雷管在39 ms起爆,在此之后3~4 ms才有振动变化,故可近似按实测爆破振动曲线前40 ms作为单孔单自由面爆破振动曲线,如图10所示。

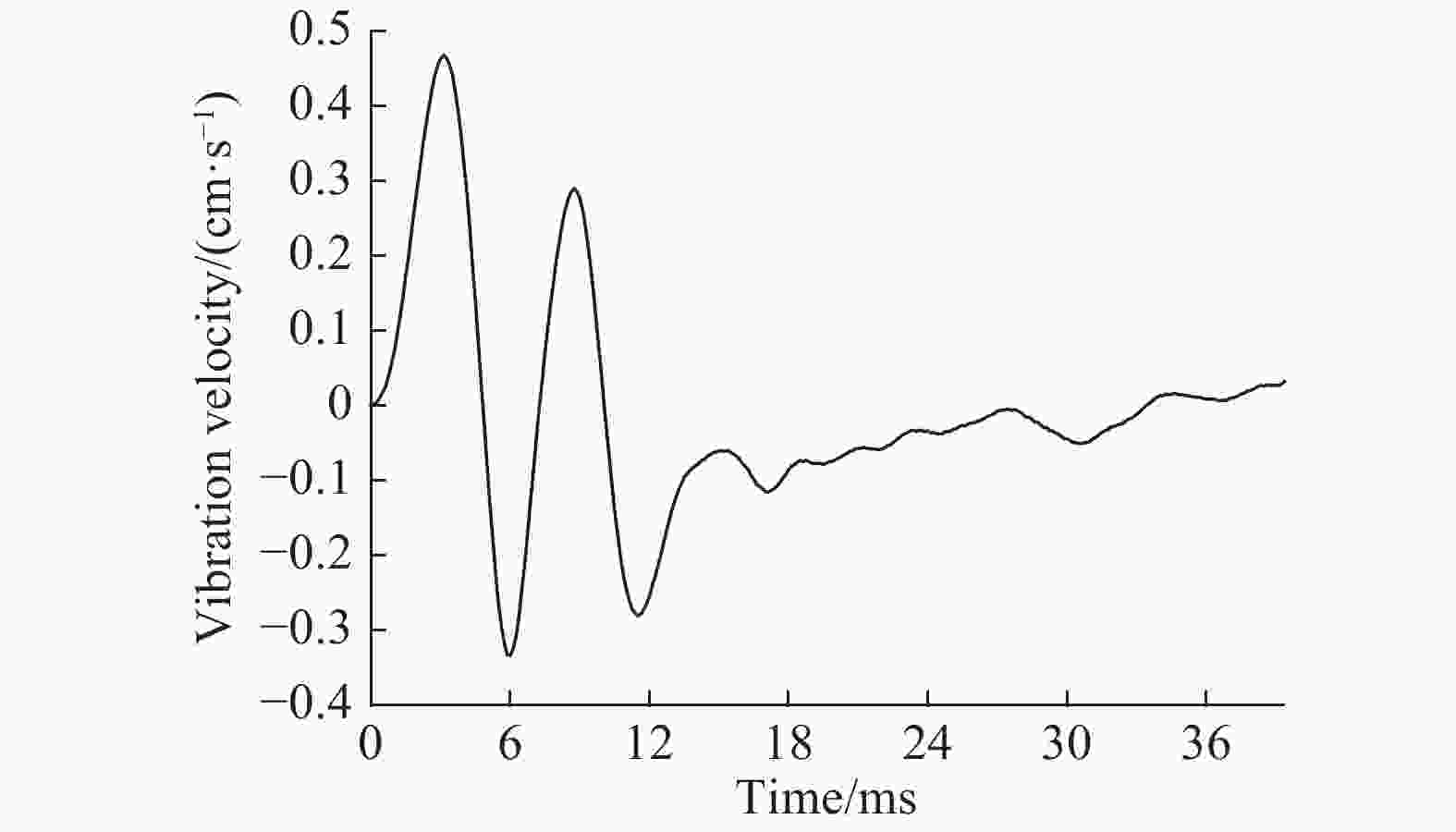

      图  10  隧道单孔单自由面爆破正上方地面振动曲线图

      Figure 10.  Ground vibration curve which is directly above a single shot with single free surface

      两孔不同微差时间的爆破合成振速计算方法在文献[15]中已详细阐述,在此仅给出计算结果,以1 ms为增量、微差间隔取1~45 ms计算不同间隔最大峰值振速,如图11所示。从计算结果看:两孔微差起爆时,间隔时间在7 ms以内多个时间振速超过0.5 cm/s,随着两孔微差间隔增加,合成振速由高向低逐步下降。就本工程而言,微差时间8 ms以上可确保振速不超0.5 cm/s安全标准,但起爆间隔越长爆破协同作用越差。

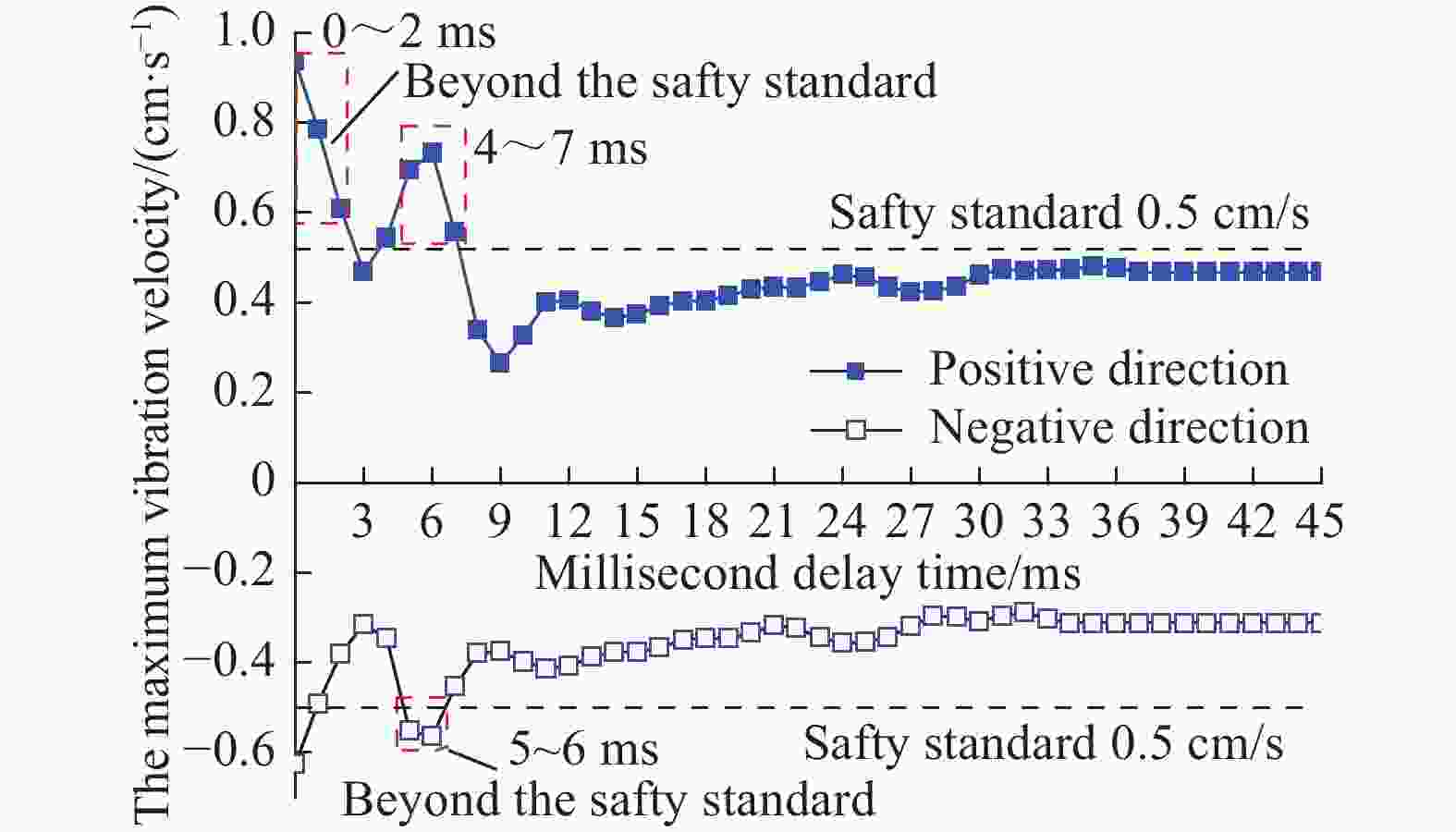

      图  11  两孔不同微差起爆时间对应的合成振速图

      Figure 11.  Superposition vibration velocity corresponding to two different millisecond delay times between two holes

    • 综合4.1、4.2研究结果,兼顾渝中隧道炮孔协同作用与振动控制的合理微差间隔在8~50 ms之间,此范围内尽量取小值以保证爆破协同作用;将这一方法应用于渝中隧道,爆破与振动控制均取得良好效果。

    • 爆破第二临空面的工程意义是:形成后爆破振速显著下降、炸药单耗显著降低;但因过去无法准确确定形成时间,通常采取尽量增大微差间隔时间等保守方法进行设计。下面将以现场振动数据和爆破图片为基础,研究第二临空面形成时间、形成时尺寸及与振速变化的关系。

    • 学术界对爆破空洞多大尺寸可称为第二临空面并无准确说法,故本文定义当振速显著下降的起始时间即为第二临空面形成时刻,此时爆破形成的空洞大小为第二临空面形成尺寸。而怎样确定爆破振速显著下降的时间、用什么方法去界定爆破振速为显著下降,则是研究的关键。

      本文方法是:在前面已获单孔爆破振动曲线(4.2节)和8孔微差起爆各时刻(见图6)基础上,计算得到8孔微差爆破合成振动曲线如图12黑色曲线2所示,其计算方法见文献[15],过程不再赘述,仅列出8孔叠加垂直方向振动波形函数如下:

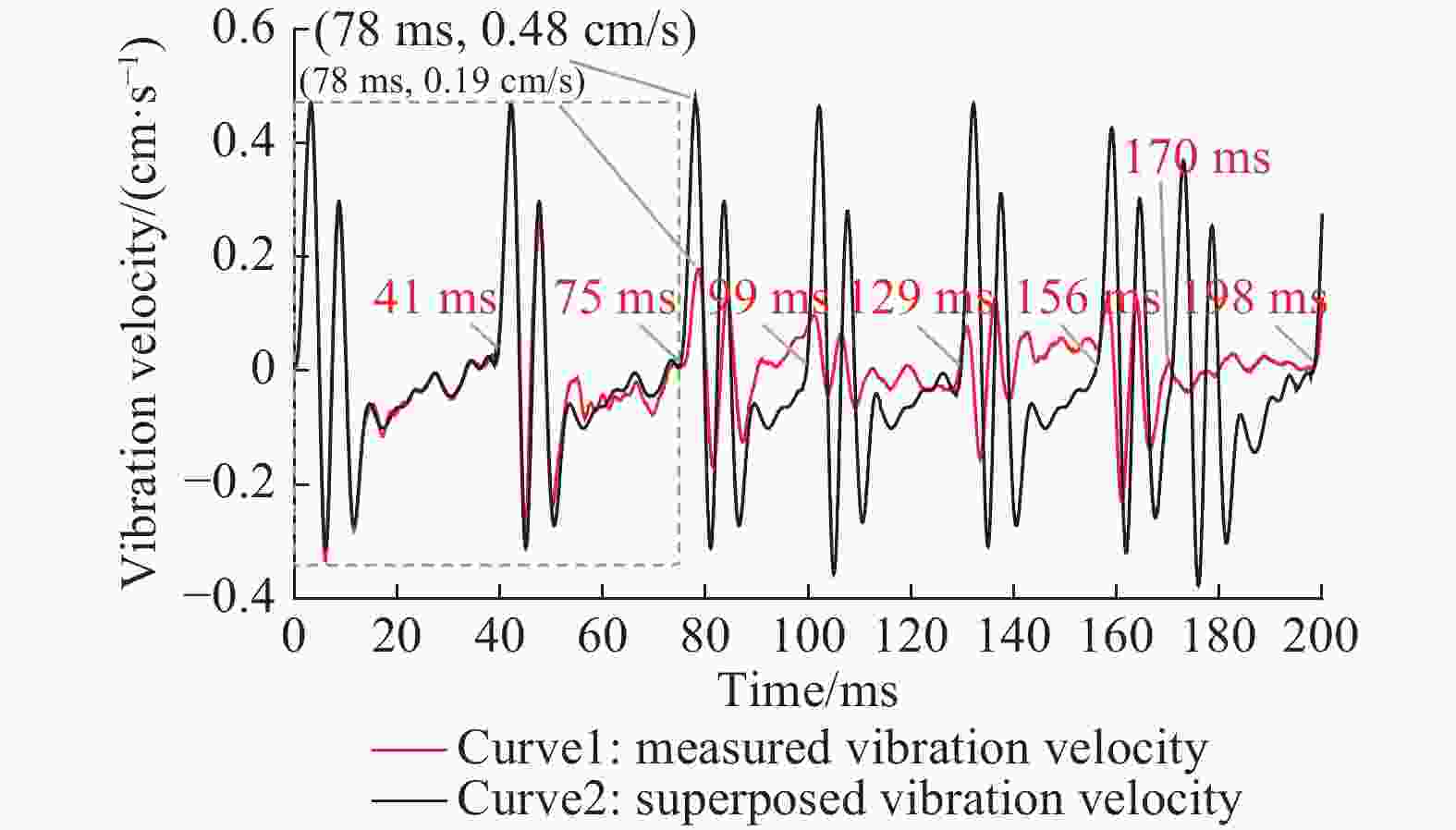

      图  12  计算合成振动曲线与实测振动曲线的对比

      Figure 12.  Comparation of the calculated superposed vibration curve and the measured one

      $F(t,\Delta {t_i}) = \sum\limits_{i = 1}^m {f(t - \Delta {t_i})} \quad\quad\quad\quad\quad\quad\quad\quad\quad\quad\quad\quad\quad\quad\quad\quad\quad\quad\quad\quad$

      式中:m=8,∆ti为各段雷管实际起爆时刻,i=1, 2,…, 8。

      注意:上述计算合成振动曲线是在没有考虑第二临空面影响条件下得出的,而现场实测得到了逐孔逐段掏槽爆破振动曲线见图6,把曲线2与图6实测振动曲线放在同一张图上比较,如图12所示,将其定义为在相同时刻振速差异相差50%以上即为第二临空面形成时间。

      图12可知,绿色方框内时段二者曲线几乎重合,起爆75 ms以后计算合成振速与实测振速峰值点差异超过了50%以上,即3段以后各段起爆时形成的振动峰值均较计算振速显著下降,因此可以判定本次爆破至少75 ms以前形成了第二临空面。

    • 根据获得的现场摄像图片研究如下问题:(1)掏槽爆破后裂隙形成、扩大成新临空面过程及与振动变化关系;(2)进一步确定第二临空面形成时间。上述第二临空面确定方法是根据各段起爆后形成振动峰值变化对比,但非电雷管各段延时间隔较大,当第二临空面形成于两段之间时难以准确判定时间。

    • 图5可以看出1段孔爆破后裂隙主要向中上部3段孔方向发展,故重点分析炮孔中上部近区岩体裂隙变化过程。对图片进行连续分析后发现,爆破裂隙并不是刚起爆就产生,最初裂隙为起爆21 ms即岩体移动3 s左右形成,位于1段孔稍向下位置。随着时间推移裂隙形成空洞,如图5t2t7黄色空洞范围,黄色空洞主要部分向上方3段孔方向继续扩大;位于1段孔水平线以下向5段孔方向延伸。

      由于空洞向上方延伸后对后面3段孔爆破效果和振动变化影响极大,根据获得的摄像图片,利用CAD对空洞尺寸变化进行计算处理,得到20张图片中空洞扩展的准确数据,图13显示了6个关键时段爆破空洞尺寸扩展成临空面的动态变化过程。

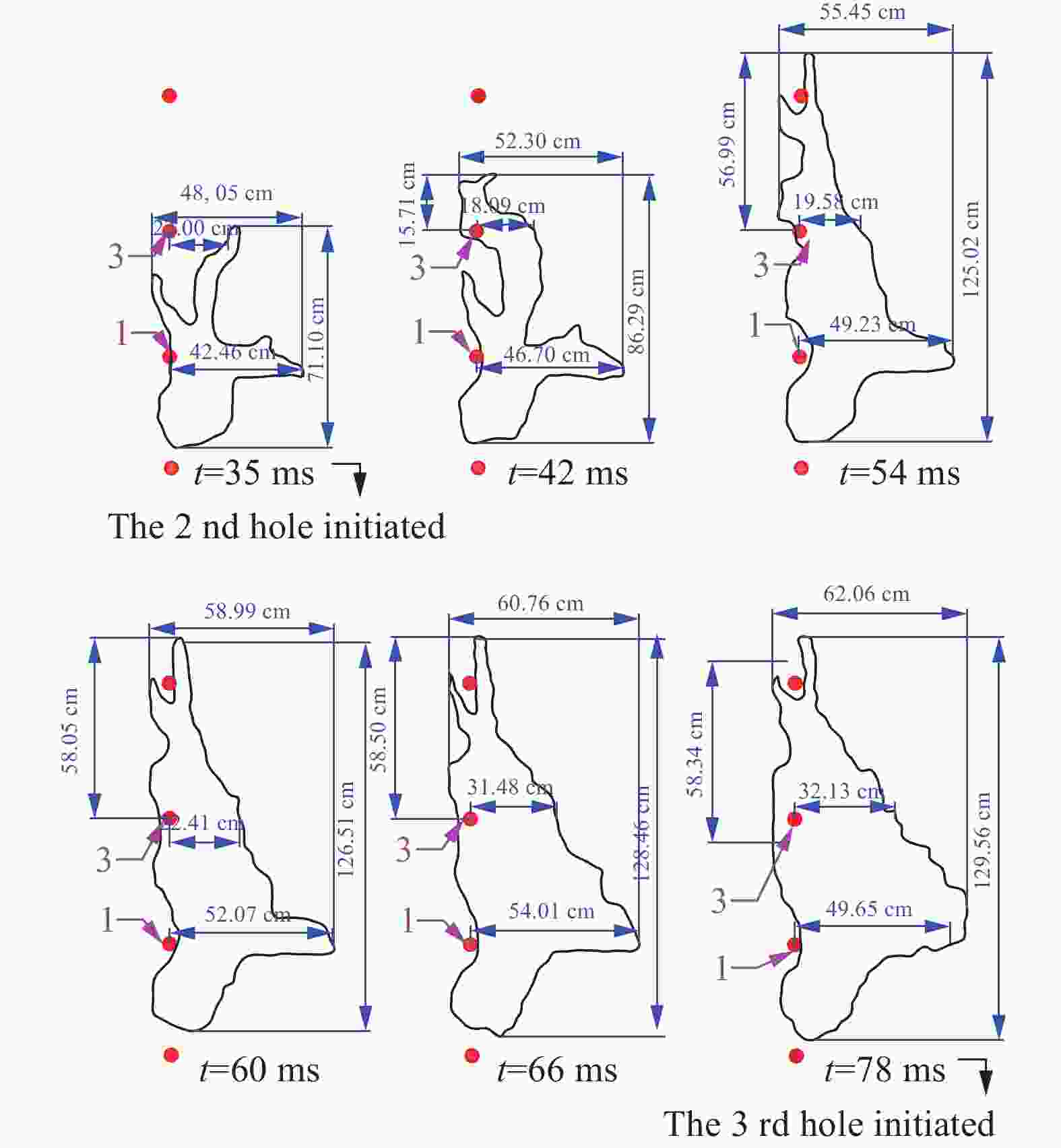

      图  13  典型起爆时刻空洞尺寸变化的计算结果图

      Figure 13.  Calculation results of the cave’s size change at typical initiation time

      空洞(裂隙)在纵、横向长度随起爆时间变化如图14所示。图中爆破初期空洞扩张很快,起爆21 ms时空洞横、纵向长度即达15.5 cm和13.02 cm;但纵、横向长度曲线均存在拐点,纵向拐点A的时间为54 ms,横向拐点B为33 ms,曲线拐点以后位于平台区,随着时间增加纵横向空洞增长缓慢,表明第二临空面尺寸增加是有限度的;其最大空洞长度产生于起爆后78 ms,此时纵横向长度分别为129.09 cm和62.06 cm。

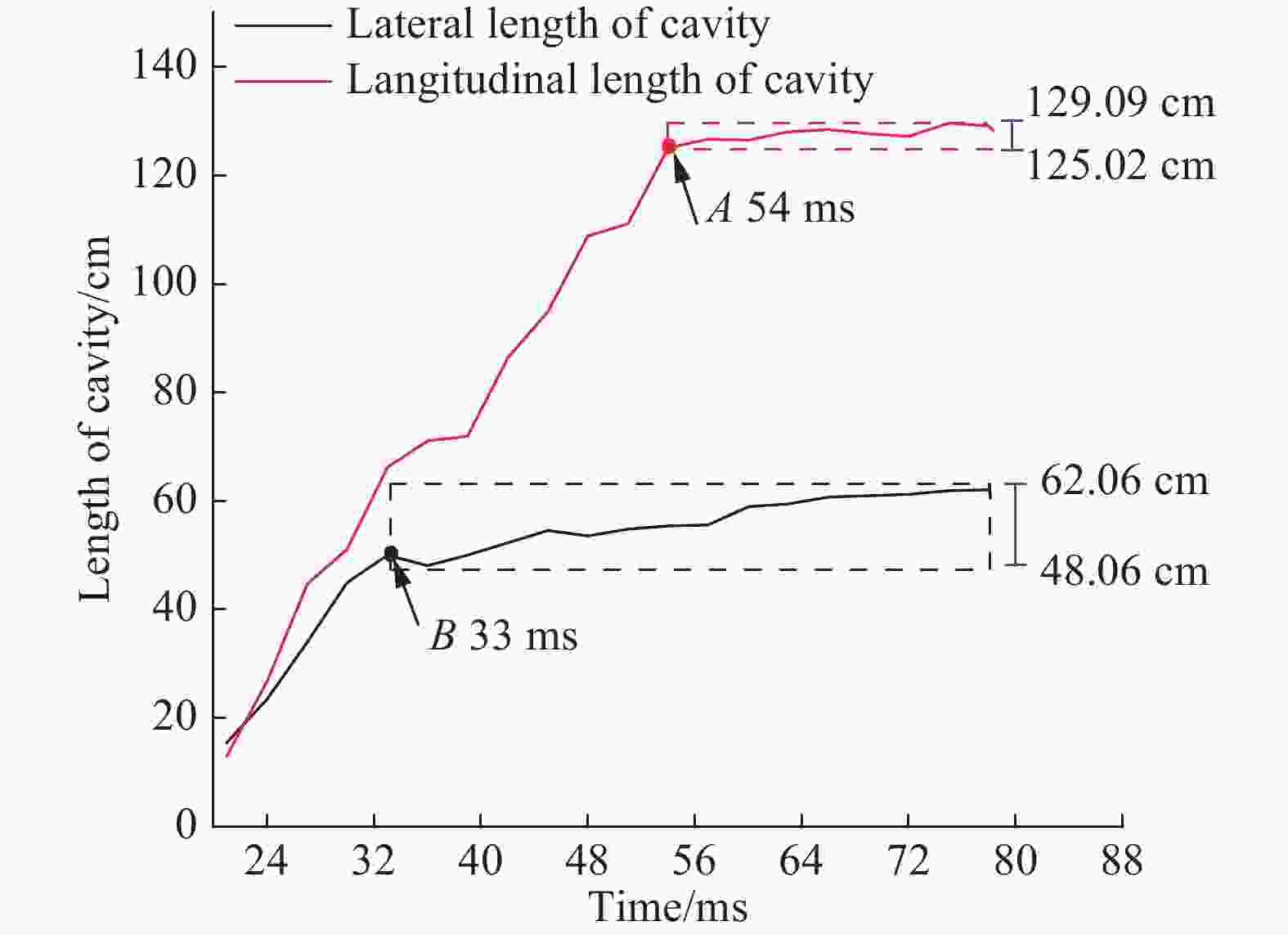

      图  14  两个方向爆破空洞长度随时间变化图

      Figure 14.  Cave size change with time in two directions

      值得注意的是,33 ms以后空洞横向较纵向增长明显减少,且随着时间增加这种趋势更加显著,这一特征将在今后作深入研究。

    • 依据现场高速摄像图结合实测振动曲线,做出起爆时间与爆破空洞两个方向长度扩展过程(见图14)、以及与振动变化(见图6)之间的关系如图15所示。

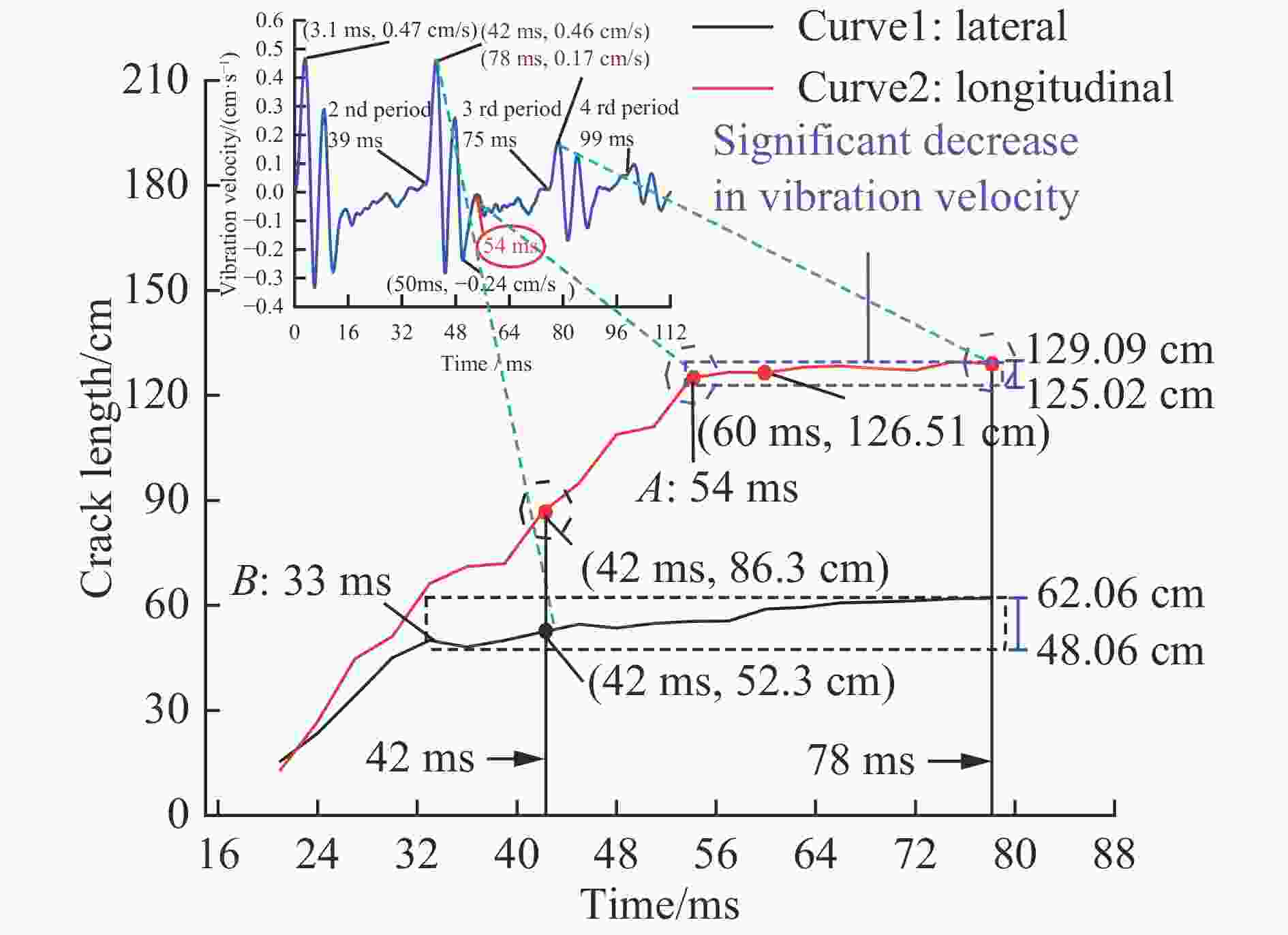

      图  15  空洞尺寸、振速、起爆时间之间动态关系图

      Figure 15.  Dynamic relationship among cave size, vibration velocity and initiation time

      右孔2段爆破振动峰值形成于起爆后42 ms,从图14可知,此时已爆1段孔形成的空洞水平长度52.3 cm,同对掏槽孔(1~2段炮孔)孔口相距3.8 m,1~2段起爆时差39 ms,当起爆39 ms时空洞横向长度仅50 cm,即最小抵抗线大于3.3 m,远不能到2段孔起爆附近位置。因此雷管逐孔掏槽时,2段起爆引起的爆破振动不可能因1段爆破形成的临空面降低(通常隧道同对掏槽孔孔口距都大于2 m),换句话说,1段爆破形成的临空面对2段爆破的合成振速影响很小。

      进一步分析可知,振速大小基本不受空洞横向长度增长影响。因起爆42 ms时爆破振动达到峰值,此时曲线1位于图15中虚线围成的平台区,随着时间增加空洞横向长度变化较小(最大相差15.7%),即平台区既有振动峰值点又有振速显著下降点(根据5.1节可知,至少78 ms形成第二临空面),说明曲线平台区横向长度变化与振速变化没有直接关系。

      对振速影响最大的是空洞纵向长度的扩展,从图15中曲线2可以看出,2段起爆后空洞纵向长度未达曲线平台区,即此时空洞纵向长度86.3 cm不足以使2段振速显著降低;如前所述,3段起爆在78 ms的合成振速显著下降,且曲线2虚线所围平台区振速都很低;平台区内不同时间空洞纵向长度基本相同(起爆54 ms与起爆78 ms空洞纵向长度仅差3.1%),起爆78 ms时因第二临空面形成导致振速下降,而在54 ms的空洞尺寸与其基本相同,故可推断导致振速显著下降的空洞在起爆后54 ms时就已形成,此时空洞即第二临空面,其纵向长度为125.02 cm,因此通过爆破图片分析,可将前面研究的78 ms以前形成第二临空面更准确确定为起爆后54 ms前形成。

      上述研究表明:不是形成爆破空洞即可使振速下降,空洞不同方向尺寸对振速影响有很大差异。

    • 第二临空面形成时间对微震爆破设计具有重要意义:形成前逐孔逐段爆破控制振速,形成后两孔同段提高爆破效率。将此方法应用于渝中隧道ZK14+123.2 m上台阶爆破,由于事先已测得各段雷管延时范围,3段雷管延时范围为61~83 ms,其最小延时61 ms大于第二临空面形成时间54 ms,但为安全起见1~4段采用逐孔掏槽,后面采用两孔同段掏槽,即从原设计逐孔逐段掏槽优化为图16(a),由实测爆破振动曲线图16(b)可知,所有掏槽爆破时段振速均不超过0.5 cm/s,说明第二临空面形成后即使同段药量增加2倍仍满足安全要求。

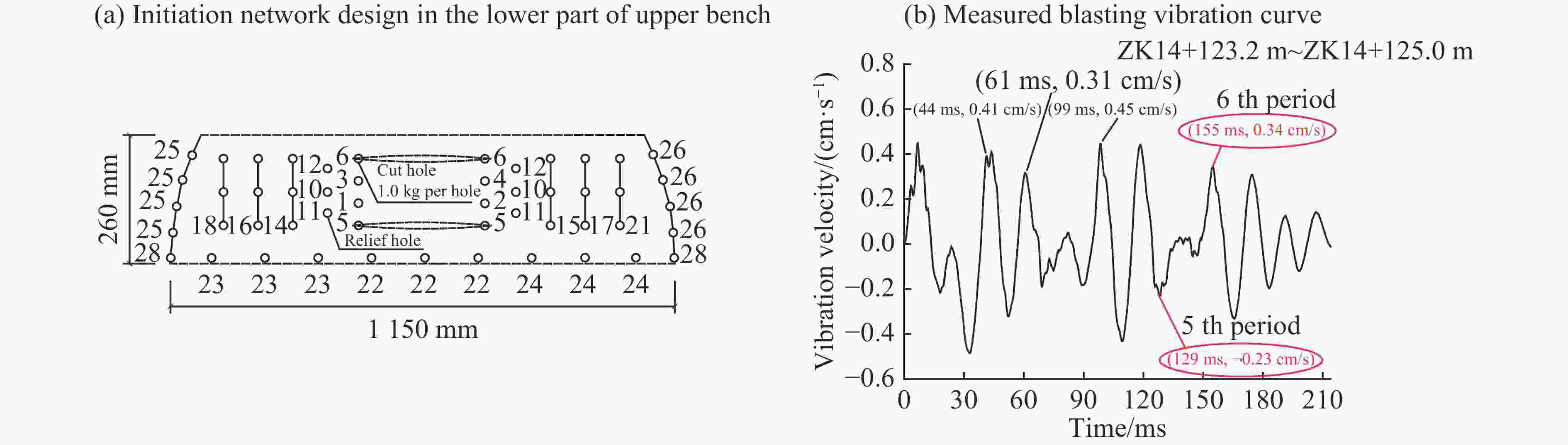

      图  16  优化后的隧道掏槽爆破设计与实测振动曲线图

      Figure 16.  Optimized cut blasting design and vibration curve measured in the tunnel

    • (1) 成功建立了高速数字摄像隧道现场爆破测试系统,首次实现隧道爆破图像采集,获取了岩体爆破后移动、破裂、抛掷的完整图片信息并同步进行爆破振动测试分析,这是隧道爆破现场测试具有重要意义的突破,为今后隧道爆破研究提供了新的途径和可借鉴的方法。

      (2) 通过隧道爆破摄像图片结合振动测试数据,研究了同对炮孔微差爆破时保持爆破协同作用的临界时差参数,确定了兼顾楔形掏槽同对槽眼协同作用与微差降振的起爆时差区间;渝中连接隧道在0.5 cm/s控制振速下,具有协同作用的最大微差时间范围为8~50 ms,此范围内微差时间越小爆破效果越好。

      (3) 提出了确定第二临空面形成时间的两种方法:即初步确定可对比计算合成振动曲线与现场实测振动曲线的差异;更准确的方法为根据隧道岩石破裂过程的高速摄像分析结合实测振动数据得出。据此发现渝中隧道现场爆破试验时第二临空面在起爆54 ms形成,用此优化掏槽爆破设计效果良好。上述研究对隧道精确控制爆破具有重要的理论与应用价值。

      (4) 研究发现岩石破裂过程一些特征和规律:炸药起爆15~18 ms后被爆岩体产生移动,21 ms左右形成空洞并不断扩展最后抛出;空洞形成初期(纵向54 ms、横向33 ms)增加较快,此后增长缓慢直至停止,最大可见尺寸长129.09 cm、宽62.06 cm;

      (5) 对于隧道楔形逐孔掏槽爆破,首爆孔形成的临空面不可能使2段孔引起的振动峰值降低;爆破形成空洞的纵向长度对后续段合成振速具有重要影响,横向长度对振速影响较小。

      重庆中环建设有限公司渝中项目部李俊松总工在现场图像采集过程中提供了支持,研究生侯航波、李思奇参加了部分图像处理工作,谨在此表示感谢!
