材料强度对爆炸焊接结合界面的影响

曾翔宇 李晓杰 曹景祥 王小红 闫鸿浩

引用本文:
Citation:

材料强度对爆炸焊接结合界面的影响

    作者简介: 曾翔宇(1990- ),男,硕士,XYZeng225@163.com;
    通讯作者: 李晓杰, robinli@dlut.edu.cn
  • 中图分类号: O389

Interface characteristics of explosive welding for different strength plates

    Corresponding author: LI Xiaojie, robinli@dlut.edu.cn ;
  • CLC number: O389

  • 摘要: 为了研究爆炸焊接结合界面机理及材料强度对爆炸焊接的影响,采用相同的爆炸焊接参数对不同强度的基板进行了爆炸焊接。通过光学显微镜、扫描电子显微镜以及数值模拟技术对焊接试样的形貌、缺陷以及焊接机理进行了分析。结果表明:当材料强度较低时,碰撞点动压与基板材料强度的比值较高,界面出现较大的塑性应变并生热,此时界面熔化区较大,在焊接过程中可以将界面等效为不可压缩流体;当材料强度较高而碰撞点动压与基板强度的比值较低时,试样界面形貌受材料强度的影响较大。随着材料强度的上升,周期性的波状界面逐渐趋于平直。界面熔化现象减弱但温升速率较高,并受碰撞点附近高压出现热失稳现象形成剪切带及裂缝。此时材料强度的影响不可忽略,界面不能等效为不可压缩流体。
  • 图 1  爆炸焊接平行布置图

    Figure 1.  Schematic illustration of explosive welding condition

    图 2  爆速测试结果

    Figure 2.  Experimental results of detonation velocity

    图 3  爆炸焊接数值模拟模型

    Figure 3.  Model of explosive welding in simulation

    图 4  不同强度基板焊接试样界面

    Figure 4.  Comparison of interfacial morphologies among different specimens

    图 5  基板1界面铸造组织的SEM图

    Figure 5.  SEM images of specimen 1

    图 6  数值模拟界面形貌

    Figure 6.  Numerical simulation interface morphology

    图 7  界面温度分布

    Figure 7.  Temperature distributions at interfaces

    表 1  基板参数

    Table 1.  Parameters of base plates

    基板 σb/MPa HV
    1 357 105
    2 895 268
    3 1 529 449
    4 2 588 760
    下载: 导出CSV

    表 2  各焊接试样界面波参数

    Table 2.  Interface wave parameters ofdifferent welding specimens

    基板 幅值/μm 波长/μm
    2 180.2 396.8
    3 148.8 567.5
    4 70.0 402.5
    下载: 导出CSV
  • [1] VIGUERAS D. Explosive and impact welding: technical review [J]. Materials Technology, 2007, 22(4): 200–204. DOI: 10.1179/175355507X236740.
    [2] BAHRANI A S, BLACK T J, CROSSLAND B. The mechanics of wave formation in explosive welding [J]. Proceedings of the Royal Society A: Mathematical, Physical and Engineering Sciences, 1967, 296(1445): 123–136. DOI: 10.1098/rspa.1967.0010.
    [3] REID S R. Wake instability mechanism for wave formation in explosive welding [J]. International Journal of Mechanical Sciences, 1978, 20(4): 247–253. DOI: 10.1016/0020-7403(78)90086-3.
    [4] 张登霞, 李国豪, 周之洪, 等. 材料强度在爆炸焊接界面波形成过程中的作用 [J]. 力学学报, 1984, 16(1): 73–80.
    ZHANG Dengxia, LI Guohao, ZHOU Zhihong, et al. Effect of material strength on forming process of explosive welding interface wave [J]. Acta Mechanica Sinica, 1984, 16(1): 73–80.
    [5] 李雪娇, 马宏昊, 沈兆武. 铝合金与槽型界面钢板的爆炸焊接 [J]. 爆炸与冲击, 2016, 36(5): 640–647. DOI: 10.11883/1001-1455(2016)05-0640-08.
    LI Xuejiao, MA Honghao, SHEN Zhaowu. Explosive welding of interface between aluminum alloy and steel plate with dovetail grooves [J]. Explosive and Shock Waves, 2016, 36(5): 640–647. DOI: 10.11883/1001-1455(2016)05-0640-08.
    [6] NING J, ZHANG L J, XIE M X, et al. Microstructure and property inhomogeneity investigations of bonded Zr/Ti/steel trimetallic sheet fabricated by explosive welding [J]. Journal of Alloys and Compounds, 2017, 698: 835–851. DOI: 10.1016/j.jallcom.2016.12.213.
    [7] LI K B, LI X J, YAN H H, et al. Study of continuous velocity probe method for the determination of the detonation pressure of commercial explosives [J]. Journal of Energetic Materials, 2018, 36(4): 1–9. DOI: 10.1080/07370652.2018.1425310.
    [8] 王宇新, 李晓杰, 王小红, 等. 爆炸焊接界面波物质点法三维数值模拟 [J]. 爆炸与冲击, 2014, 34(6): 716–722. DOI: 10.11883/1001-1455(2014)06-0716-07.
    WANG Yuxin, LI Xiaojie, WANG Xiaohong, et al. Numerical simulation on interfacial wave formation in explosive welding using material point methed [J]. Explosive and Shock Waves, 2014, 34(6): 716–722. DOI: 10.11883/1001-1455(2014)06-0716-07.
    [9] , 鸿, , . [J]. , 2002, 22(4): 315320. DOI: .
    LI Xiaojie, YAN Honghao, WANG Jinxiang, et al. Calculation of the distribution rule of strain rate near the stagnation point during explosive welding [J]. Explosive and Shock Waves, 2002, 22(4): 315320. DOI: .
    [10] 李晓杰, 莫非, 闫鸿浩, 等. 爆炸焊接界面波的数值模拟 [J]. 爆炸与冲击, 2011, 31(6): 653–657. DOI: 10.11883/1001-1455(2011)06-0653-05.
    LI Xiaojie, MO Fei, YAN Honghao, et al. Numerical simulation of interface waves in steel explosive welding [J]. Explosive and Shock Waves, 2011, 31(6): 653–657. DOI: 10.11883/1001-1455(2011)06-0653-05.
    [11] MOHAMMED G, ISHAK M, AQIDA S, et al. Effects of heat input on microstructure, corrosion and mechanical characteristics of welded austenitic and duplex stainless steels: A review [J]. Metals, 2017, 7(2): 39. DOI: 10.3390/met7020039.
  • [1] 李晓杰莫非闫鸿浩王海涛 . 爆炸焊接界面波的数值模拟. 爆炸与冲击, 2011, 31(6): 653-657. doi: 10.11883/1001-1455(2011)06-0653-05
    [2] 王宇新李晓杰王小红闫鸿浩孙明 . 爆炸焊接界面波物质点法三维数值模拟. 爆炸与冲击, 2014, 34(6): 716-722. doi: 10.11883/1001-1455(2014)06-0716-07
    [3] 邓伟陆明田晓洁 . 爆速对爆炸焊接铝/不锈钢复合管界面及结合性能的影响. 爆炸与冲击, 2015, 35(1): 82-88. doi: 10.11883/1001-1455(2015)01-0082-07
    [4] 王小绪赵铮王金相何勇 . 过渡层对锆/钢爆炸复合板剪切强度的影响. 爆炸与冲击, 2014, 34(6): 685-690. doi: 10.11883/1001-1455(2014)06-0685-06
    [5] 初文华孙龙泉姚熊亮田昭丽 . 基于SPH 法的爆炸螺栓冲击特性研究. 爆炸与冲击, 2013, 33(3): 249-254. doi: 10.11883/1001-1455(2013)03-0249-06
    [6] 王桂吉罗斌强陈学秒赵剑衡陈光华谭福利孙承纬吴刚 . 材料动态强度直接测量的磁压剪实验技术及应用. 爆炸与冲击, 2018, 38(2): 258-265. doi: 10.11883/bzycj-2017-0019
    [7] 张之颖彭磊刘润生杨政赵福兴 . 大幅板爆炸焊接脱焊问题的数值模拟. 爆炸与冲击, 2012, 32(1): 51-54. doi: 10.11883/1001-1455(2012)01-0051-04
    [8] 张越举杨旭升李晓杰王勇姚政肖辉赵恩军 . 钛/钢复合板爆炸焊接实验. 爆炸与冲击, 2012, 32(1): 103-107. doi: 10.11883/1001-1455(2012)01-0103-05
    [9] 张登霞李国豪 . 低炭钢爆炸焊接界面波与板材无量纲强度关系的试验研究. 爆炸与冲击, 1983, 3(2): 23-29.
    [10] 张凯 . 爆炸焊接界面温度的近似计算及焊接窗口上限分析. 爆炸与冲击, 1987, 7(3): 235-241.
    [11] 陈火金 . 爆炸焊接界面碰撞压力的计算. 爆炸与冲击, 1984, 4(3): 10-19.
    [12] 郑远谋 . 爆炸焊接与相图. 爆炸与冲击, 1989, 9(1): 73-83.
    [13] 严成欧卓成段卓平黄风雷 . 脆性材料动态强度应变率效应. 爆炸与冲击, 2011, 31(4): 423-427. doi: 10.11883/1001-1455(2011)04-0423-05
    [14] 王加刚余永刚周良梁曹韩学刘溪 . 玻璃纤维增强型复合材料圆筒高温高压动态冲击断口形貌分析. 爆炸与冲击, 2017, 37(6): 1107-1112. doi: 10.11883/1001-1455(2017)06-1107-06
    [15] 赵福兴姚尧赖英瑞 . 爆炸法消除焊接残余应力. 爆炸与冲击, 1986, 6(4): 369-373.
    [16] 李晓杰 . 双金属爆炸焊接上限. 爆炸与冲击, 1991, 11(2): 134-138.
    [17] 李晓杰孙伟闫鸿浩王小红 . 水下爆炸焊接和压实. 爆炸与冲击, 2013, 33(1): 103-107. doi: 10.11883/1001-1455(2013)01-0103-05
    [18] 卢玉斌武海军赵隆茂 . 混凝土类材料动态拉伸强度的微观力学模型. 爆炸与冲击, 2013, 33(3): 275-282. doi: 10.11883/1001-1455(2013)03-0275-07
    [19] 陈健美周卓夫张新明唐建国 . 粘弹性地基钢板爆炸焊接的计算模型. 爆炸与冲击, 2003, 23(6): 551-560.
    [20] 王铁福 . 不锈钢/普碳钢爆炸焊接与轧制. 爆炸与冲击, 2004, 24(2): 163-169.
  • 加载中
图(7)表(2)
计量
  • 文章访问数:  8
  • HTML全文浏览量:  63
  • PDF下载量:  6
  • 被引次数: 0
出版历程
  • 收稿日期:  2018-10-18
  • 录用日期:  2018-12-12
  • 刊出日期:  2019-05-01

材料强度对爆炸焊接结合界面的影响

    作者简介:曾翔宇(1990- ),男,硕士,XYZeng225@163.com
    通讯作者: 李晓杰, robinli@dlut.edu.cn
  • 1. 大连理工大学工程力学系,辽宁 大连 116024
  • 2. 大连理工大学工业装备结构分析国家重点实验室,辽宁 大连 116024
  • 3. 大连船舶重工集团爆炸加工研究所有限公司,辽宁 大连 116021

摘要: 为了研究爆炸焊接结合界面机理及材料强度对爆炸焊接的影响,采用相同的爆炸焊接参数对不同强度的基板进行了爆炸焊接。通过光学显微镜、扫描电子显微镜以及数值模拟技术对焊接试样的形貌、缺陷以及焊接机理进行了分析。结果表明:当材料强度较低时,碰撞点动压与基板材料强度的比值较高,界面出现较大的塑性应变并生热,此时界面熔化区较大,在焊接过程中可以将界面等效为不可压缩流体;当材料强度较高而碰撞点动压与基板强度的比值较低时,试样界面形貌受材料强度的影响较大。随着材料强度的上升,周期性的波状界面逐渐趋于平直。界面熔化现象减弱但温升速率较高,并受碰撞点附近高压出现热失稳现象形成剪切带及裂缝。此时材料强度的影响不可忽略,界面不能等效为不可压缩流体。

English Abstract

    • 爆炸焊接作为一种高效的焊接方式,广泛运用于复合材料的加工与制作中,其鲜明的特点是焊接界面一般会形成周期性的波状界面。关于波状界面形成的原因形成了多种理论,至今依然没有定论。Kowalick等认为在爆炸焊接过程中界面的强度可以忽略并将其视为类液态界面,进而将波状界面类比卡门涡街[1]。Bahrani等[2]通过研究观测认为波状界面的形成是由于金属射流相互侵彻形成的。另外,还有一些研究认为波状界面的形成是由于不可压缩流体界面流速不连续导致的Helmholtz失稳对界面的扰动[3]。这些观点大多将见面视为不可压缩流体,忽视了界面材料强度对焊接效果的影响。

      当爆炸焊接的碰撞速度较低时,材料强度相对于碰撞点的压力来说不可以完全忽略,此时材料强度对界面形貌的影响较大,将其完全视为不可压缩流体是不合适的[4-6]。但是关于材料强度对爆炸焊接效果影响并没有进行过系统的研究。为了研究材料强度对爆炸焊接界面的影响,本文中采用不同强度的钢材作为基板,与飞板在相同的爆炸焊接参数下进行爆炸焊接实验。通过光学显微镜及扫描电子显微镜对试样界面进行表征,分析实验材料强度对爆炸焊接界面形貌的影响,并通过数值模拟技术探讨实验焊接过程中界面的力学机理,通过对结果的分析确认在爆炸焊接过程中材料强度对界面形貌以及焊接效果的影响。

    • 为了准确分析材料强度参数对爆炸焊接的影响,需要尽量排除其他因素的干扰。本文中平行焊接布置如图1所示,通过一次性焊接排除了其他因素的影响。而对于钢而言,其硬度约为抗拉强度的3倍,所以首先通过不同的处理方法制得4块硬度不同的钢块,并在相同的爆炸焊接参数下一次性焊接。焊接前通过表面检测其硬度及其强度见表1σb为抗拉强度,HV为维氏硬度。钢块的尺寸为60 mm×40 mm×10 mm,平行放置在软土基底上,其中40 mm的方向平行于爆轰传播的方向。飞板采用Q235冷轧钢板,尺寸为40 mm×15 mm×2 mm。为实现在相同爆炸焊接参数下将4种材料成功焊接,其碰撞速度为:

      基板 σb/MPa HV
      1 357 105
      2 895 268
      3 1 529 449
      4 2 588 760

      表 1  基板参数

      Table 1.  Parameters of base plates

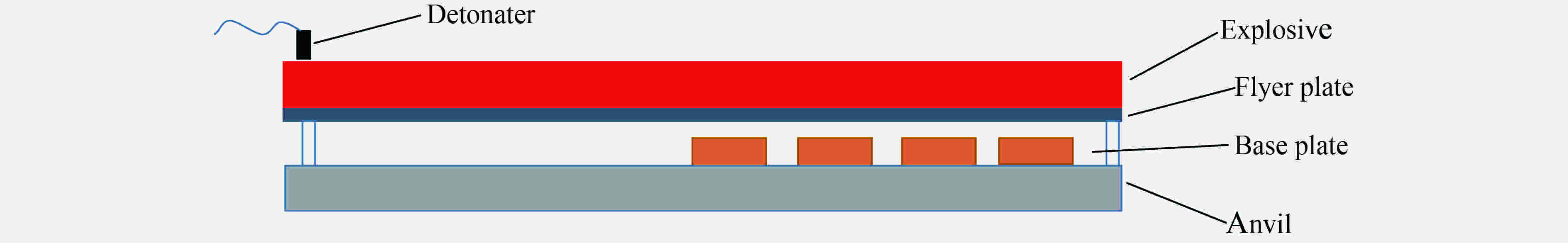

      图  1  爆炸焊接平行布置图

      Figure 1.  Schematic illustration of explosive welding condition

      $ \quad\;\;{{v}_{{\min} }}=K\sqrt{{{H}_{{\rm V}}}/\rho }\quad\quad\quad\quad\quad\quad\quad\quad(1)\quad\quad\quad\quad\quad\quad\quad\quad\quad\quad\quad\quad\quad\quad\quad\quad\quad $

      可得为满足4块基板成功焊接,其碰撞速度v应为700 m/s左右。其中K的选取由爆炸焊接材料表面的光洁度确定,HV为材料的硬度,ρ为材料密度。采用压导式连续探针测试方法[7]测得厚30 mm、密度0.99 g/cm3的ANFO炸药的爆速vd为2 311 m/s,如图2所示。再通过MPM三维爆炸焊接程序编程[8]计算,可得当炸高设为6 mm、偏折角θ为18°,此时的碰撞速度v为744 m/s,可以满足焊接要求。

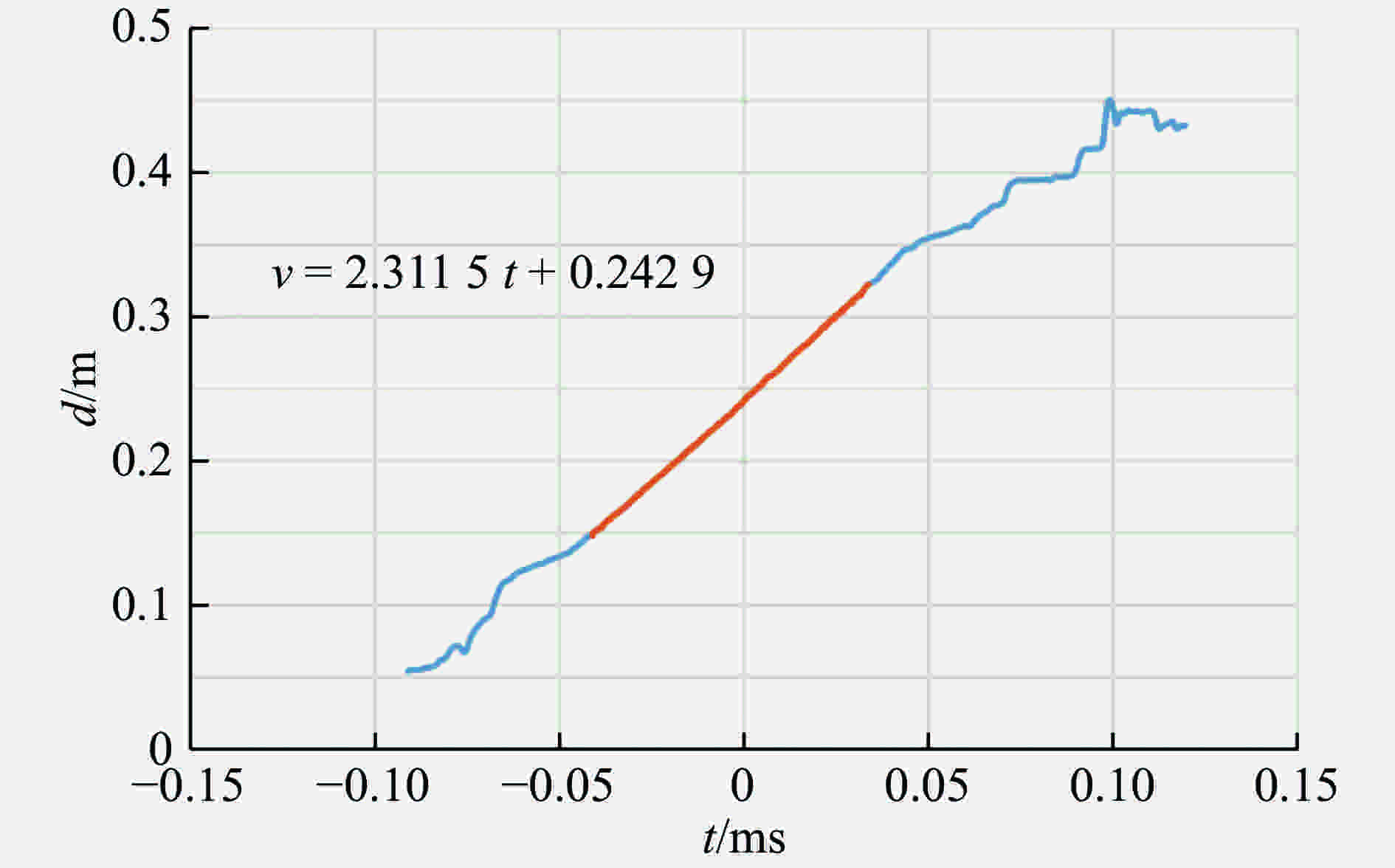

      图  2  爆速测试结果

      Figure 2.  Experimental results of detonation velocity

      在爆炸焊接之后,用线切割法从每一个试件的中心部位取样,取样尺寸为10 mm×10 mm×2 mm,并用环氧树脂将其镶嵌。所有的试样先后用400、800、1 000和1 500目的SiC砂纸进行分步打磨,并用W1.5水溶性金刚石抛光膏抛光,将抛光后的试件用4%硝酸酒精进行腐蚀。最后,通过光学显微镜和扫描电子显微镜(SEM)对试样的焊接界面形貌进行表征和观测。

    • 利用AUTODYN软件中的光滑粒子动力学方法(SPH)对爆炸焊接过程进行了模拟。爆炸焊接的模拟模型如图3所示,根据实验数据,在数值模拟的模型中,将飞板旋转18°并施加744 m/s的碰撞速度v。其中,飞板与基板的内侧焊接面0.5 mm厚的位置采用SPH粒子加密处理来满足形成射流所需的网格精度,飞板上半部分采用稀疏的粒子填充,基板的下半部分使用拉格朗日网格,并分别将两部分连接起来形成整体。材料的本构方程采用JC(Johnson Cook)方程,其中飞板材料Q235的参数分别为:剪切强度77.3 GPa,屈服强度0.325 GPa,硬度0.220 GPa,硬化指数0.16,应变率常数0.015,热软化指数1.03,熔化温度1 795 K,参考应变速率1.16 s−1。而由于材料的硬度与强度具有大致趋向性对应关系,所以根据材料硬度对应调整模拟材料强度参数,并选用4块强度各异的钢块作为基板的模型。

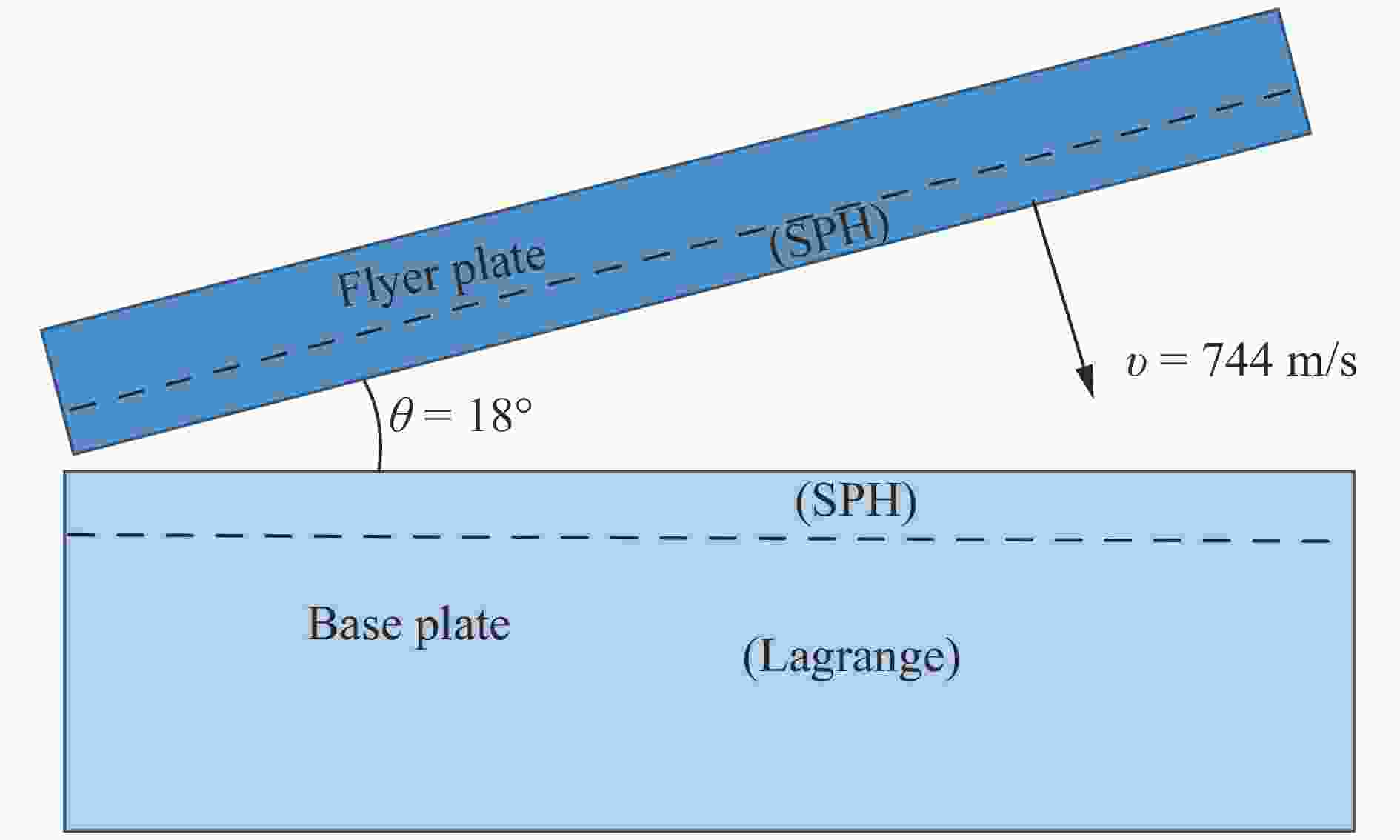

      图  3  爆炸焊接数值模拟模型

      Figure 3.  Model of explosive welding in simulation

    • 根据不可压缩流体模型可知,碰撞点处的动压可以根据伯努利方程计算:

      $ p=\frac{1}{2}{{\rho }_{\rm{f}}}v_{\rm{f}}^{2} $

      在平行焊接情况下,vf=v,计算可得碰撞点动压力p约为20 GPa。其中飞板密度ρf为7.85 g/cm3vf为飞板对碰撞点的流动速度。继而,得到各组试样碰撞点动压与基板强度的比值$\overline{\textit σ } $,基板1~4的$\overline{\textit σ }$分别为56、22、13和7.7。

    • 不同强度的焊接材料其界面形貌和焊合品质具有很大的差异,这种差异在采用相同的爆炸焊接参数的情况下更加清晰。焊接试样在光学显微镜下的界面形貌如图4所示,4组试样的界面都不同程度地出现了典型的波状界面,但是由于基板试块的强度不同,可以发现彼此间界面的形貌和界面参数的差异十分明显。界面波的幅值和波长可以用来确定焊接材料在焊接瞬间的应变程度和受力状况,根据测量4组试样的界面波尺寸,其幅值与波长关系见表2

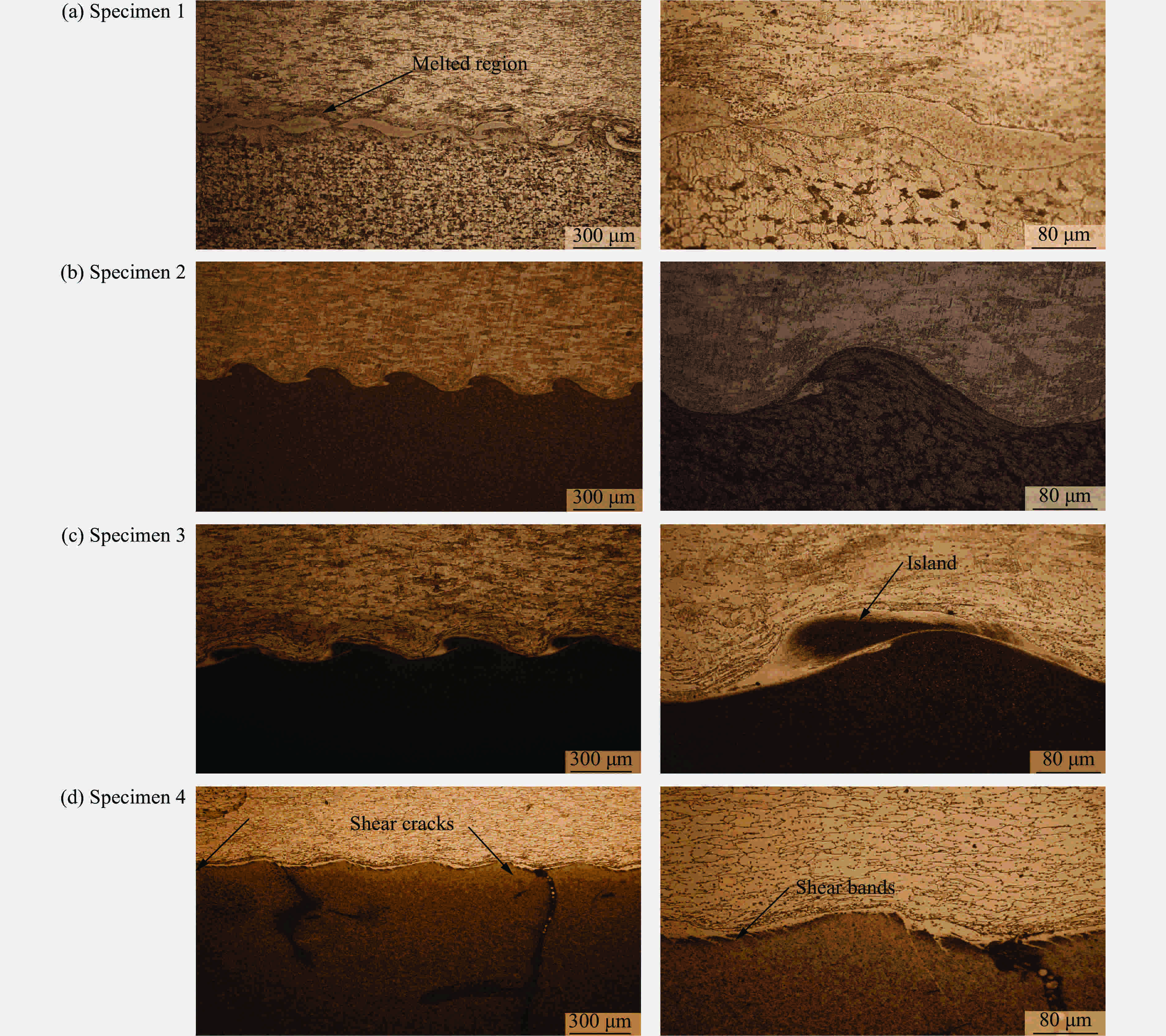

      图  4  不同强度基板焊接试样界面

      Figure 4.  Comparison of interfacial morphologies among different specimens

      基板 幅值/μm 波长/μm
      2 180.2 396.8
      3 148.8 567.5
      4 70.0 402.5

      表 2  各焊接试样界面波参数

      Table 2.  Interface wave parameters ofdifferent welding specimens

      基板1的界面形成了连续的熔化层(见图4(a)),冷凝后形成连续的铸造组织如图5所示,无法准确测量界面波的幅值与波长。由此可知当$\overline{{\textit σ } }$较大时,界面产生较大的塑性应变及热量,导致了大范围的熔化现象,此时可以将界面视为不可压缩流体。在这种情况下,材料强度对焊接效果的影响可以忽略不计。

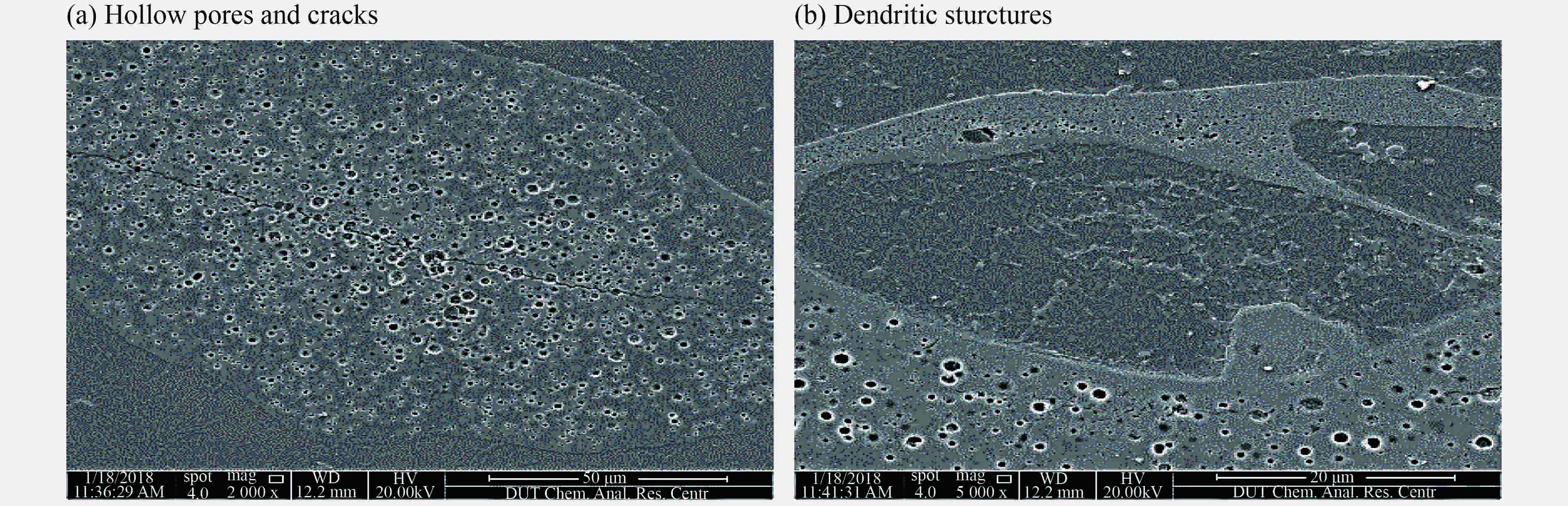

      图  5  基板1界面铸造组织的SEM图

      Figure 5.  SEM images of specimen 1

      随着基板材料强度上升至895 MPa,界面的过熔现象明显缓解,通过局部放大(见图4(b))发现,此时只有在基板的波峰处有少量类似基板1的铸造组织。出现了明显的波状界面,此时的界面变形较大。波状界面结合区的晶粒在界面波的卷曲作用下有明显的拉长效果。而在界面材料高速的卷曲作用下,部分界面金属形成的射流未能脱离而被卷入界面波的涡旋中形成了少量的铸造组织(见图4(b))。这些残留物质降低了界面射流对接触界面的清洁作用,并将一定程度上影响界面的结合强度。

      对于基板3,由于材料强度的上升界面趋于平稳的周期性波状界面。界面波的波峰端局部受剪而形成孤岛区,并与基板之间被一条连续的白亮带分离,被分离的孤岛并未远离基板而是紧贴在基板的上端。此时界面并无铸造组织形成,而且波状界面的波长达到最大值567.5 μm,此后随着基板强度的继续上升,界面波长出现了下降趋势。这表明,基板强度对波状界面的形成产生了抑制作用,此时材料强度不可忽视,界面的形成已经与不可压缩流体有明显的区别。

      对于基板4,由于基板强度最大,界面趋于平直,和界面呈约45°夹角的剪切带密布在波状界面上,并且当界面波45°切线与剪切带平行时,界面所受剪切应力达到最大值,裂隙多出现于此[9]

    • 4组实验的数值模拟形貌如图6所示,对比在光学显微镜下的结果(见图4)可知,数值模拟的界面形貌虽然与实验结果存在着一定的差别,但是其波状界面随着强度的上升同样趋于平直,其界面参数的变化趋势与实验结果较为接近。所以,数值模拟结果可以用来定性地分析材料强度变化对焊接效果的影响。

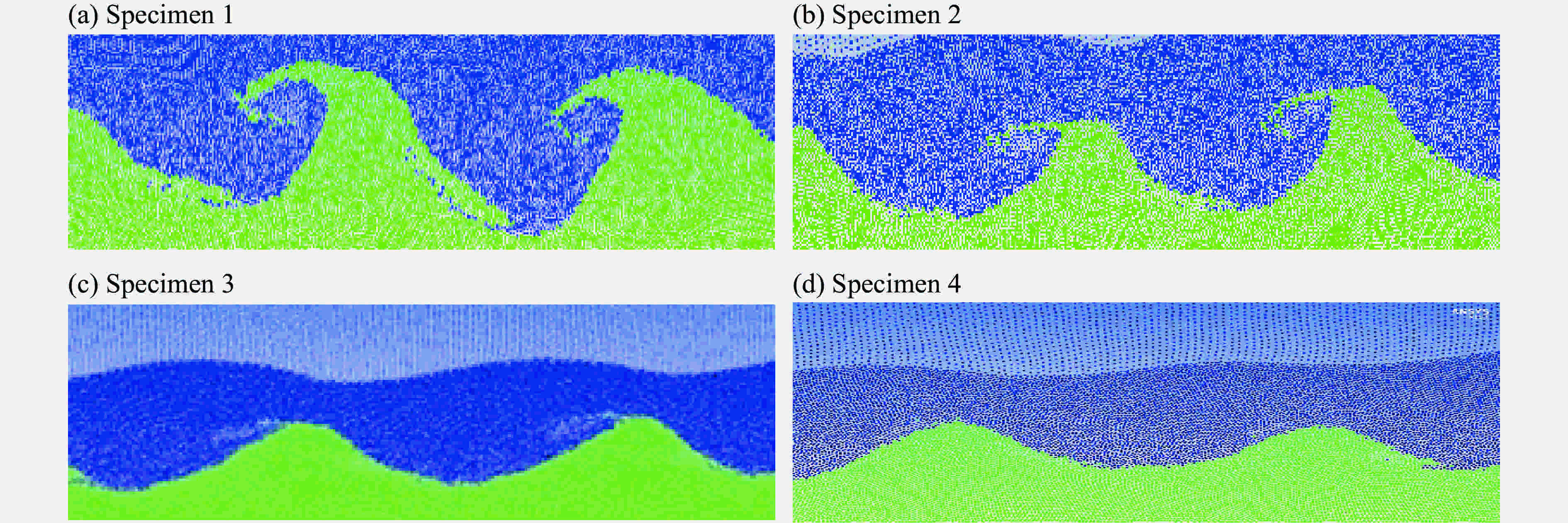

      图  6  数值模拟界面形貌

      Figure 6.  Numerical simulation interface morphology

      图7为4组试样的温度分布云图,试样在界面处都出现了熔化现象,但是各自的温度分布差异很大。相比其他试样,试样1在界面区形成了较宽的熔化带和高温区域,这与图4(a)相符。由于飞板的高速碰撞产生了大量的热能,导致界面处出现了明显的熔化现象,并且这种热量的产生随着材料强度的下降而增多。

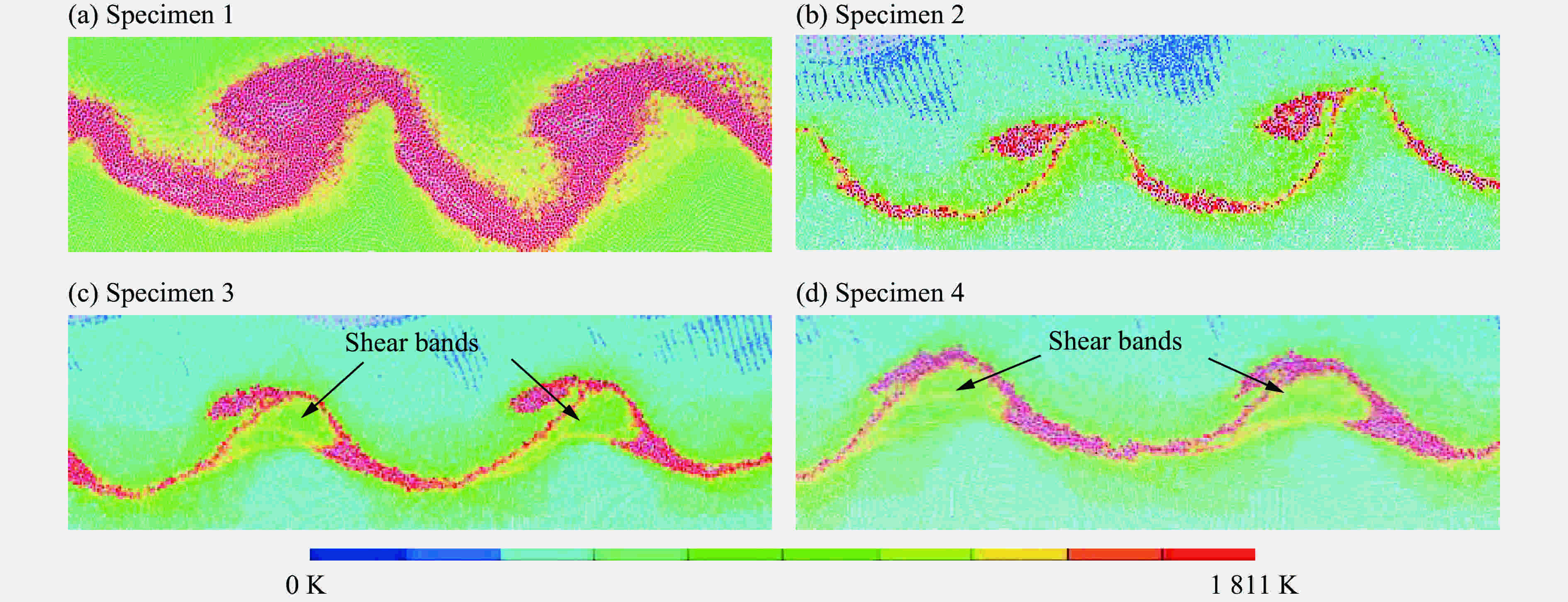

      图  7  界面温度分布

      Figure 7.  Temperature distributions at interfaces

      当基板强度升高后界面的熔化带明显变窄,熔化物质连同残余射流大多聚集在位于波峰处的涡旋中,如图7(b)(c)所示。在基板的板体中会形成一些高温带(见图7(c)(d)),这些高温带温度虽然没有达到材料的熔化温度,但是其温度明显高于其两侧材料的温度。这些高温带出现的位置与图4(c)(d)中剪切带出现的位置相同。这说明,在这些位置形成了大量的塑性应变,并导致了这些位置的温度上升出现了热软化的现象,最终形成了剪切带[10-11]

      剪切带大多出现在基板强度较高的试样中,这是由于在相同的焊接条件下,材料强度越高碰撞点动压与基板强度的比值$\overline{{\textit σ } }$越低,此时不能将界面仅视为不可压缩流体而忽略材料强度的作用。当材料未出现完全熔化而失去强度时,界面由塑性应变导致的温度变化为:

      $ {\rm d}T=\frac{{\rm d}u}{{{c}_{{V}}}}=\frac{\sigma {\rm d}\varepsilon }{{{c}_{{V}}}} $

      式中:$\sigma \left( \varepsilon ,\dot{\varepsilon },{T} \right)={{c}_{{V}}}{{\rm d}T}/{{\rm d}\varepsilon }$,两侧对ε求导:

      $ \begin{aligned} \frac{{\rm d}\sigma }{{\rm d}\varepsilon }\text{>}0\to \frac{{{{\rm d}}^{2}}T}{{\rm d}{{\varepsilon }^{2}}}\text{>}0,\quad\quad \frac{{\rm d}\sigma }{{\rm d}\varepsilon } \text{<} 0\to \frac{{{{\rm d}}^{2}}T}{{\rm d}{{\varepsilon }^{2}}} \text{<} 0 \\ \end{aligned} $

      基板受到飞板冲击后在材料强度的作用下${\rm d}\sigma /{\rm d}\varepsilon \text{>}0$,此时剪切带处由于受到塑性应变的作用,导致温度加速上升出现了热软化效果。而高强度材料其温度加速上升段较长,将更快地出现热失稳现象,受碰撞点高速斜碰撞产生的动压影响最终形成了剪切带。而强度较低的材料虽然塑性应变及其产生的热量较大,但是温度上升较慢,此时稀疏的应力波难以形成剪切带。

    • 通过实验与数值模拟相结合的方式,对不同强度的材料在相同爆炸焊接参数下的爆炸焊接结果做出了分析研究,得到了材料强度对爆炸焊接的影响结论。

      (1)当碰撞点动压与爆炸焊接材料强度的比值较高时,可以将界面视为不可压缩流体进行分析,而当碰撞点动压与爆炸焊接材料强度的比值较低时,材料强度对焊接效果影响较大,不可以忽略材料强度而将界面视为不可压缩流体。

      (2)当碰撞点动压与爆炸焊接材料强度的比值较高时界面形成连续熔化带,冷却后形成铸造组织影响焊接强度。

      (3)当碰撞点动压与爆炸焊接材料强度的比值较低时,界面塑性应变受强度抑制。界面温度上升较快出现热软化现象,并在碰撞点冲击形成的高压作用下,界面将形成大量的剪切带甚至裂缝。
