爆炸荷载下青砂岩动态起裂韧度的测试方法

肖定军 朱哲明 蒲传金 陆路 胡荣

引用本文:
Citation:

爆炸荷载下青砂岩动态起裂韧度的测试方法

    作者简介: 肖定军(1982- ),男,博士,讲师,xhemers@sina.com;
    通讯作者: 蒲传金, puchuanjin@sina.com
  • 中图分类号: O389

Study of testing method for dynamic initiation toughness of blue sandstone under blasting loading

    Corresponding author: PU Chuanjin, puchuanjin@sina.com ;
  • CLC number: O389

  • 摘要: 为了研究爆炸荷载下青砂岩I型裂纹动态断裂韧度的测试方法,利用内部中心单裂纹圆盘(internal center single crack disc,ICSCD)试样进行了爆炸试验研究。试样由外径为400 mm、内部加载孔径为40 mm、预制裂纹长为60 mm的青砂岩制成。利用同步触发器实现圆盘中心起爆,并同步触发超动态应变仪,通过径向应变片获取爆炸应变曲线、裂纹尖端的环向应变片获取裂纹起裂时刻。以实测爆炸应变曲线为参量,应用Laplace变换推导出试样加载孔壁应力时程曲线表达式,并用数值反演法得出其数值解。利用ANSYS有限元软件,建立数值计算模型,通过相互作用积分法得出了在爆炸荷载作用下砂岩的I型动态应力强度因子曲线。研究结果表明:(1)ICSCD试件能够很好地用来测试岩石的动态起裂韧度;(2)炮孔周边的应力可以通过拉普拉斯变换的数值反演方法得到;(3)通过试验-数值法能稳定计算出ICSCD砂岩构型的动态起裂韧度,其最大误差仅为7%。
  • 图 1  实验数值方法流程图

    Figure 1.  Flow chart of experimental numerical method

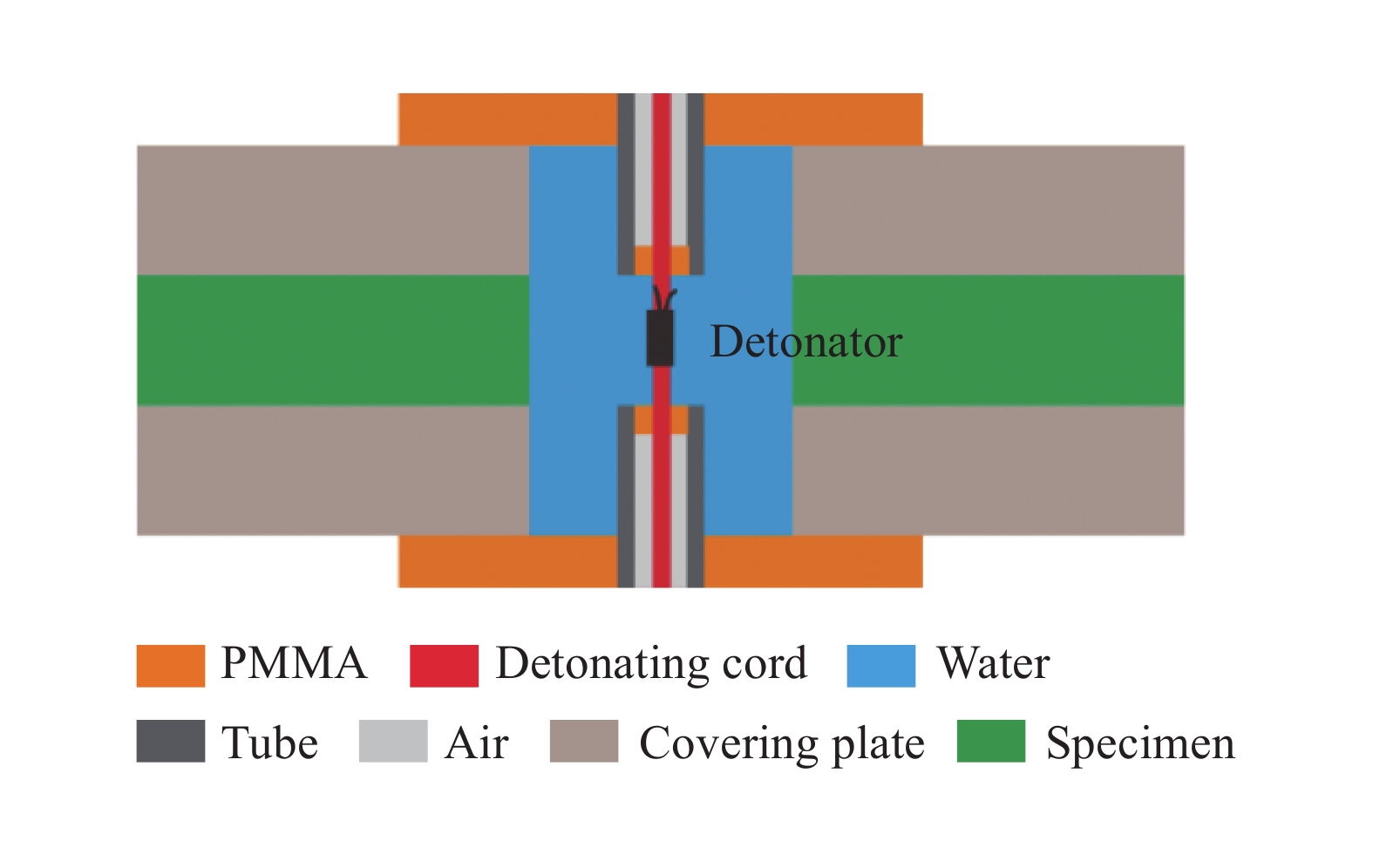

    图 2  爆炸加载示意图

    Figure 2.  Sketch of specimen under explosive loading

    图 3  xz方向应变曲线对比

    Figure 3.  Contrast of strain curves for x and z directions

    图 4  试样构型

    Figure 4.  Sketch map of specimens

    图 5  应变测试系统示意图

    Figure 5.  Strain test system

    图 6  炮孔近区典型应变波形

    Figure 6.  Typical histories of strain near blast holes

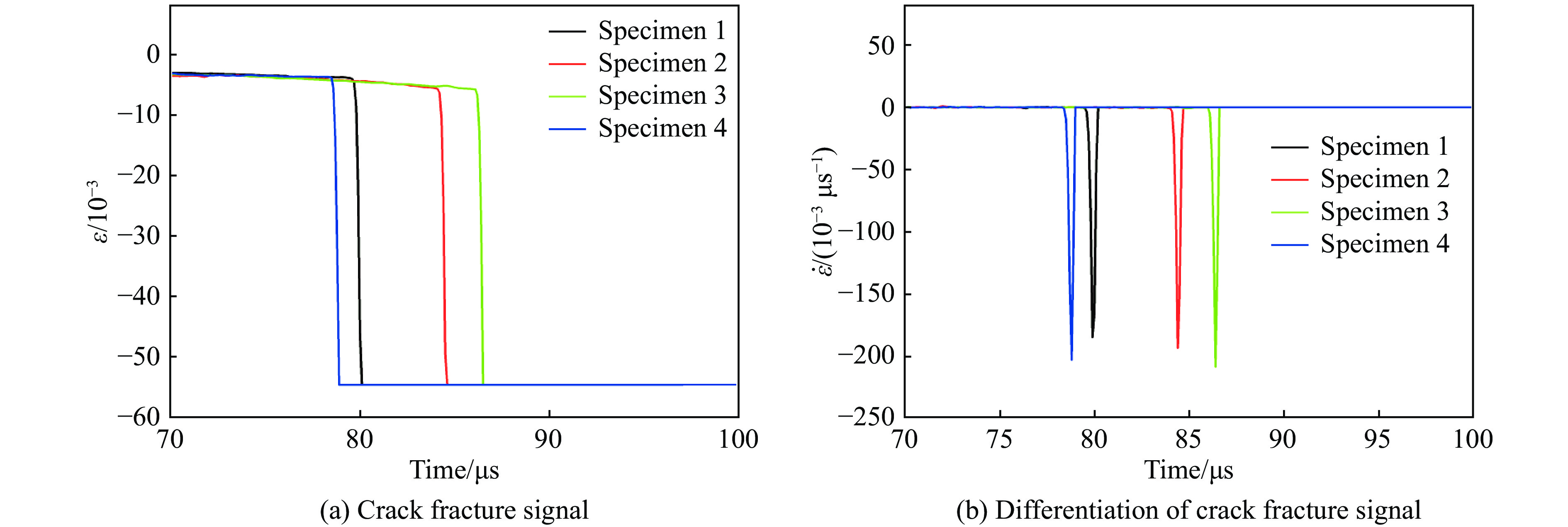

    图 7  断裂信号与起裂时间确定

    Figure 7.  Fracture signal and initiation time

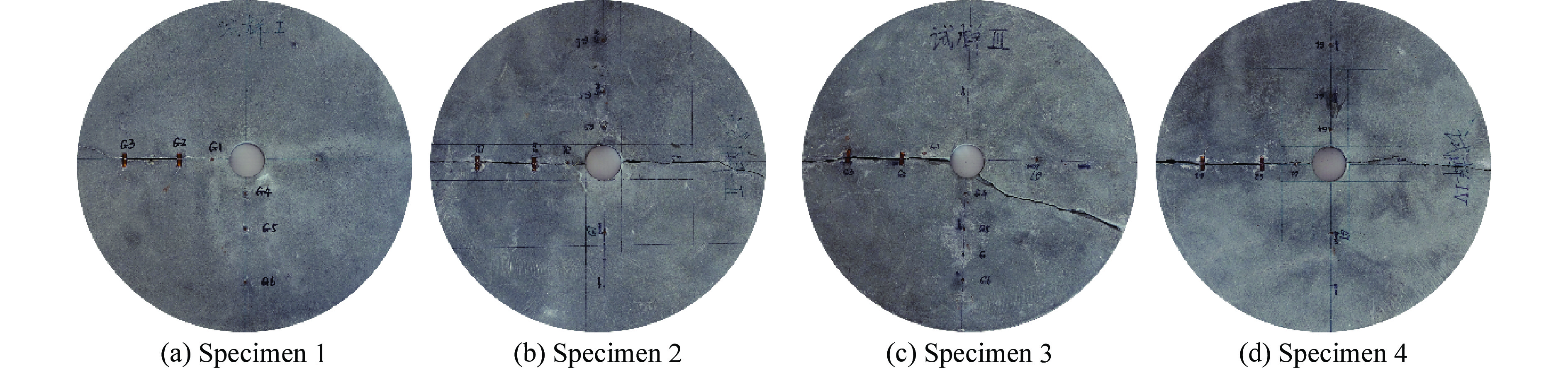

    图 8  爆破后试样形态

    Figure 8.  Specimen failure patterns after blasting

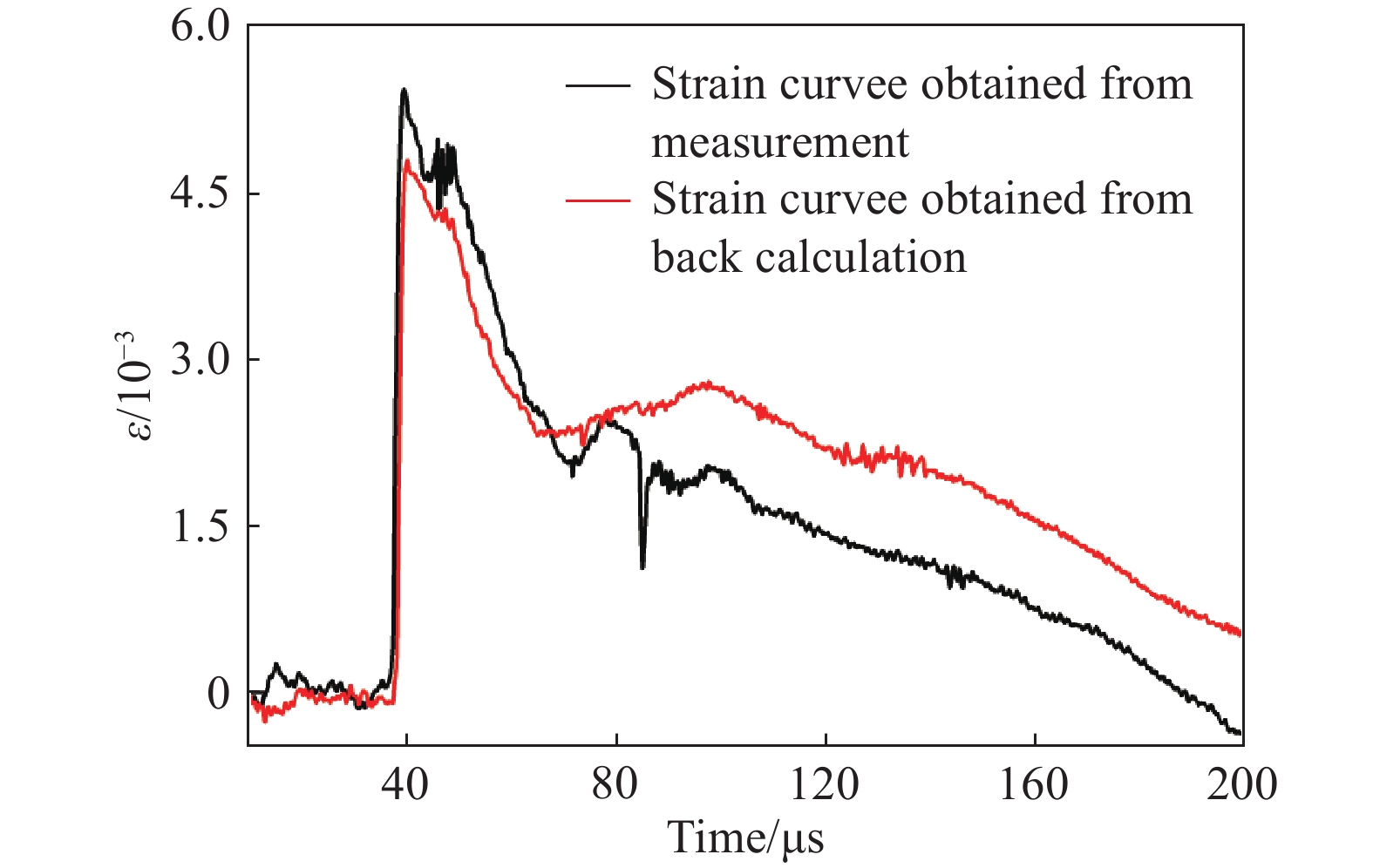

    图 9  反演与实测应变对比曲线

    Figure 9.  Contrast of strain curves for inversion and testing

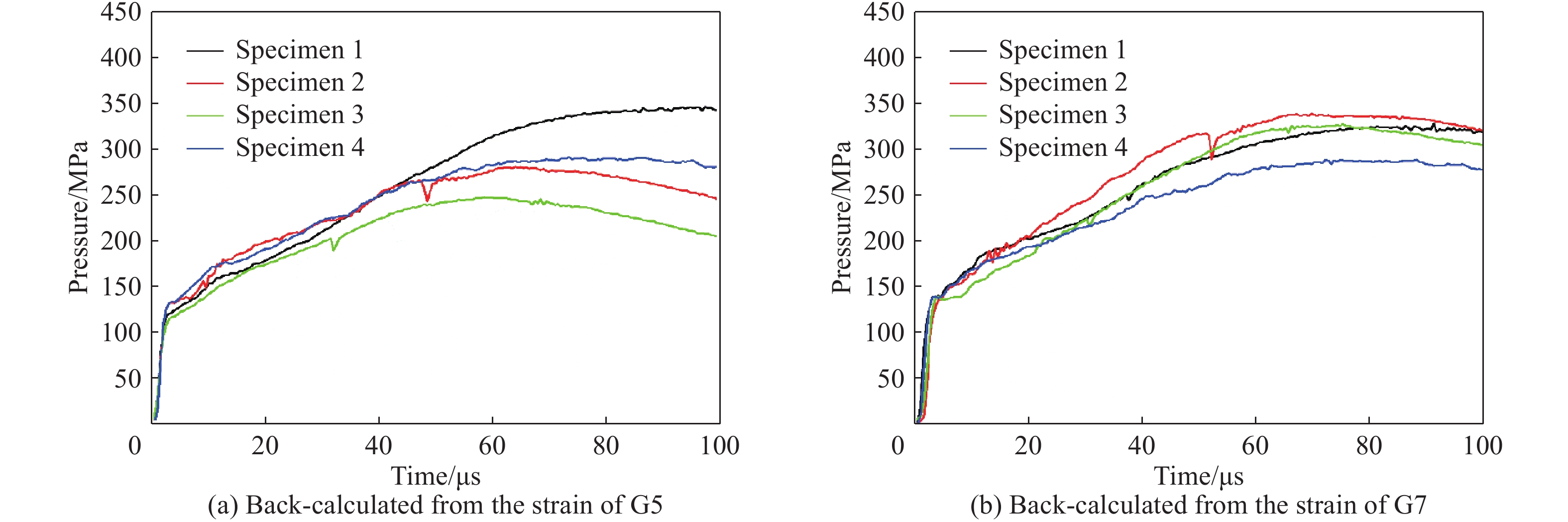

    图 10  炮孔应力回推曲线

    Figure 10.  Histories of pressure on wall of borehole

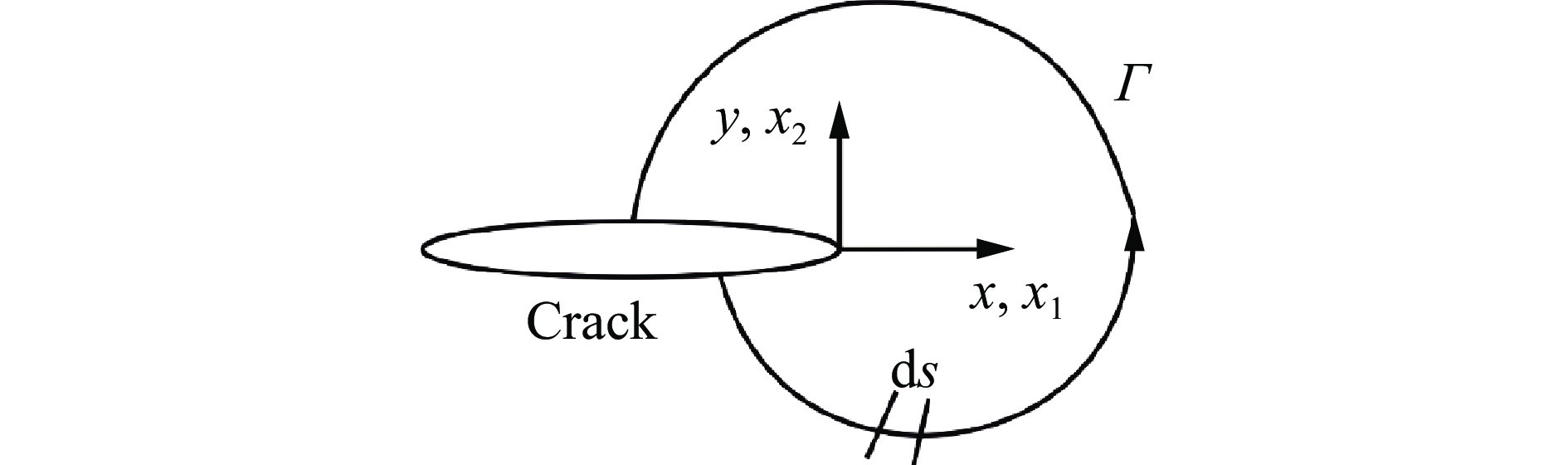

    图 11  J积分的定义简图

    Figure 11.  Definition of the J integral

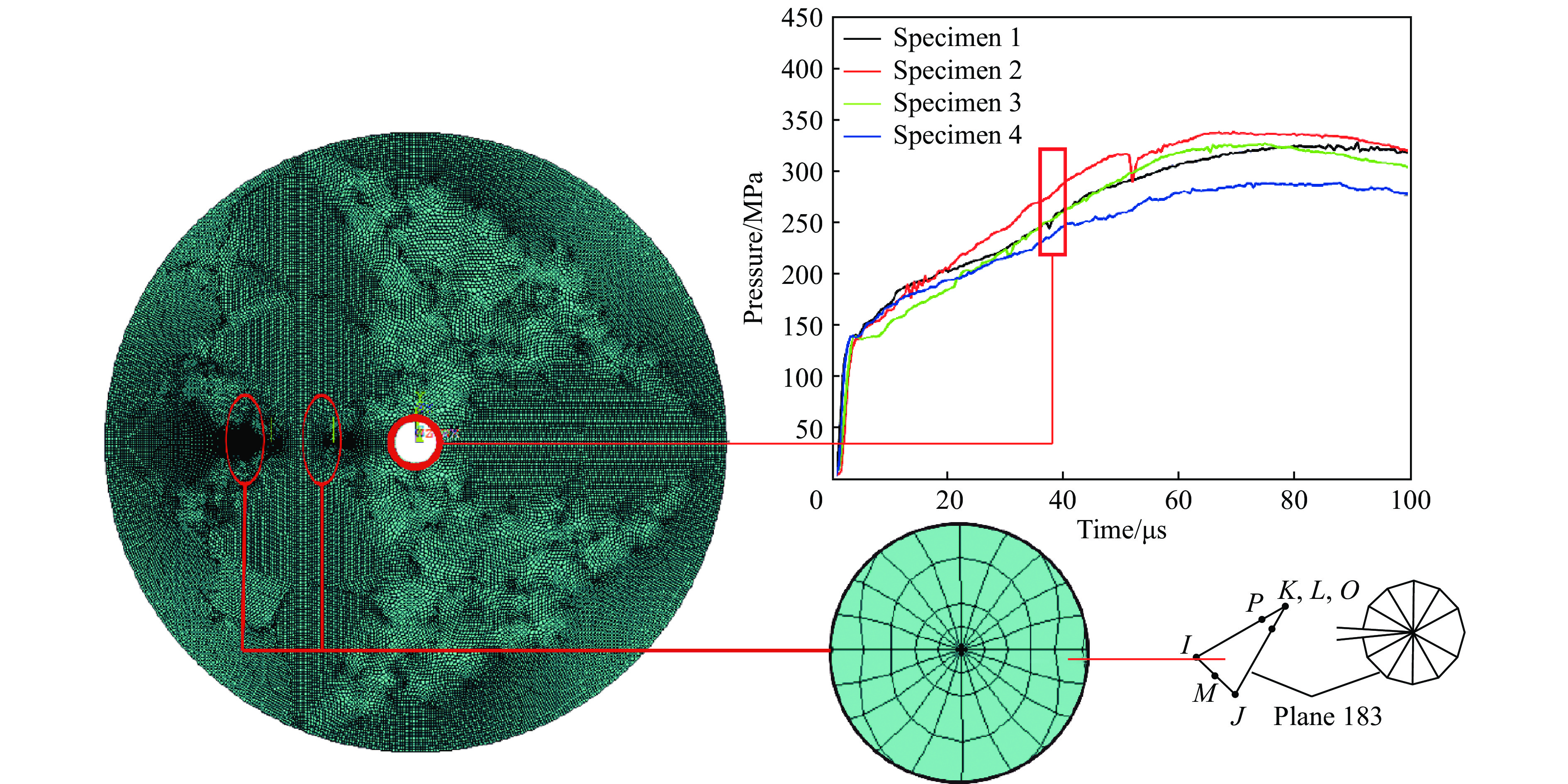

    图 12  有限元计算加载模型

    Figure 12.  Finite element calculation loading model

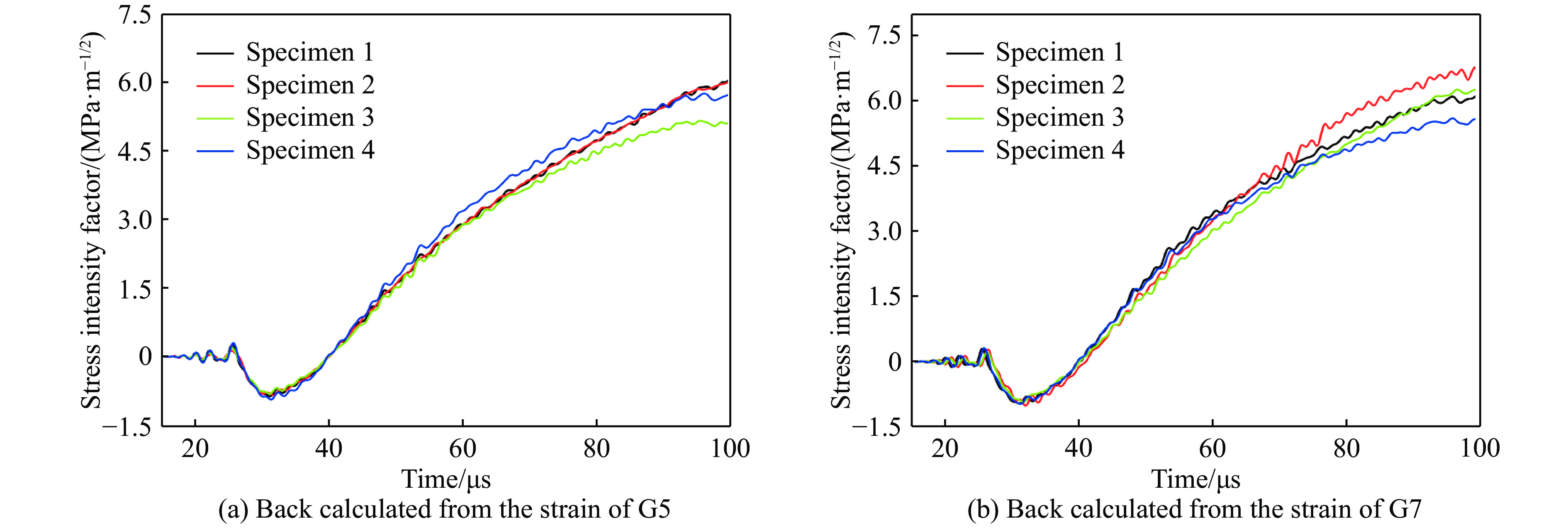

    图 13  应力强度因子时程曲线

    Figure 13.  Histories of the stress intensity factor

    表 1  电阻应变片尺寸及参数

    Table 1.  Parameters of strain gauge

    型号敏感栅尺寸基底尺寸电阻值/Ω灵敏度/%
    BA120-10AA9.8 mm×3.0 mm15.0 mm×5.0 mm120±0.22.21±1
    BA120-1AA1.0 mm×2.2 mm4.3 mm×3.5 mm120±0.22.21±1
    下载: 导出CSV

    表 2  应变测点位置与测试值

    Table 2.  Location of Strain gauge point and test value

    试样序号测点号$\overline r $应变时间/μs应变峰值/10−3
    起始时间峰值时间终止时间加载时间卸载时间
    1G41620.522.8 72.42.3 49.611.1
    G53238.640.3208.11.7167.8 4.8
    G65667.269.3133.83.3 64.5 2.5
    G73237.439.1201.11.7162.0 5.6
    2G41620.722 71.11.3 49.111.7
    G53238.940.6204.81.7164.2 5.4
    G65667.569.3132.41.8 63.1 3.0
    G73236.039.7204.93.7165.2 5.5
    3G41620.522.9 78.62.4 55.713.6
    G53238.540.3210.21.8169.9 4.6
    G65667.171.7137.54.6 65.8 2.8
    G73240.442.1205.61.7163.5 5.6
    4G41620.922.6 70.91.7 48.314.1
    G53238.741.5215.82.8174.3 5.3
    G65668.570.7148.32.2 77.6 2.9
    G73238.740.6215.81.9175.2 5.6
    下载: 导出CSV

    表 3  裂纹断裂时间

    Table 3.  Time of the crack fracture

    试样序号测点号$\overline r $应变时间/μs
    起始时间断裂时间断裂积累时间
    1G23238.079.941.9
    2G23237.584.446.9
    3G23239.586.447.0
    4G23238.778.840.1
    平均值3238.482.444.0
    下载: 导出CSV

    表 4  不同试样起裂韧度

    Table 4.  Fracture toughness of different specimens

    试样回推点起裂韧度/
    (MPa·m−1/2)
    平均值/
    (MPa·m−1/2)
    1G54.75.0
    G75.2
    2G55.15.5
    G75.9
    3G54.85.2
    G75.5
    4G54.84.8
    下载: 导出CSV
  • [1] ZHOU L, ZHU Z M, DONG Y Q, et al. The influence of impacting orientations on the failure modes of cracked tunnel [J]. International Journal of Impact Engineering, 2019, 125: 134–142. DOI: 10.1016/j.ijimpeng.2018.11.010.
    [2] HU Y G, LIU M S, WU X X, et al. Damage-vibration couple control of rock mass blasting for high rock slopes [J]. International Journal of Rock Mechanics and Mining Sciences, 2018, 103: 137–144. DOI: 10.1016/j.ijrmms.2018.01.028.
    [3] HASANIPANAH M, AMNIEH H B, ARAB H, et al. Feasibility of pso-anfis model to estimate rock fragmentation produced by mine blasting [J]. Neural Computing and Applications, 2018, 30(4): 1015–1024. DOI: 10.1007/s00521-016-2746-1.
    [4] YUE Z W, QIU P, YANG R S, et al. Stress analysis of the interaction of a running crack and blasting waves by caustics method [J]. Engineering Fracture Mechanics, 2017, 184: 339–351. DOI: 10.1016/j.engfracmech.2017.08.037.
    [5] WANG Y B, YANG R S. Study of the dynamic fracture characteristics of coal with a bedding structure based on the NSCB impact test [J]. Engineering fracture mechanics, 2017, 184: 319–338. DOI: 10.1016/j.engfracmech.2017.09.006.
    [6] SEGARRA P, SANCHIDRIAN A, CASTEDO R, et al. Coupling of blasting seismographs to rock and its effectiveness for horizontal ground motion [J]. International Journal of Rock Mechanics and Mining Sciences, 2017, 92: 81–90. DOI: 10.1016/j.ijrmms.2016.12.012.
    [7] ZHOU L, ZHU Z M, DONG Y Q, et al. Study of the fracture behavior of mode Ⅰ and mixed mode Ⅰ/Ⅱ cracks in tunnel under impact loads [J]. Tunnelling and Underground Space Technology, 2019, 84: 11–21. DOI: 10.1016/j.tust.2018.10.018.
    [8] YI C P, SJÖBERG J, JOHANSSON D. Numerical modelling for blast-induced fragmentation in sublevel caving mines [J]. Tunnelling and Underground Space Technology, 2017, 68: 167–173. DOI: 10.1016/j.tust.2017.05.030.
    [9] SIM Y, CHO G, SONG K. Prediction of fragmentation zone induced by blasting in rock [J]. Rock Mechanics and Rock Engineering, 2017, 50(8): 2177–2192. DOI: 10.1007/s00603-017-1210-6.
    [10] 张财贵, 曹富, 李炼, 等. 采用压缩单裂纹圆孔板确定岩石动态起裂、扩展和止裂韧度 [J]. 力学学报, 2016, 48(3): 624–635. DOI: 10.6052/0459-1879-15-349.
    ZHANG C G, CAO F, LI L, et al. Determination of dynamic fracture initiation, propagation, and arrest toughness of rock using scdc specimen [J]. Chinese Journal of Theoretical and Applied Mechanics, 2016, 48(3): 624–635. DOI: 10.6052/0459-1879-15-349.
    [11] 杨井瑞, 张财贵, 周妍, 等. 用SCDC试样测试岩石动态断裂韧度的新方法 [J]. 岩石力学与工程学报, 2015, 34(2): 279–292. DOI: 10.13722/j.cnki.jrme.2015.02.007.
    YANG J R, ZHANG C G, ZHOU Y, et al. A new method for determining dynamic fracture toughness of rock using scdc specimens [J]. Chinese Journal of Rock Mechanics and Engineering, 2015, 34(2): 279–292. DOI: 10.13722/j.cnki.jrme.2015.02.007.
    [12] WANG Q, YANG J, ZHANG C, et al. Sequential determination of dynamic initiation and propagation toughness of rock using an experimental-numerical-analytical method [J]. Engineering Fracture Mechanics, 2015, 141: 78–94. DOI: 10.1016/j.engfracmech.2015.04.025.
    [13] ZHOU Y, XIA K, LI X B, et al. Suggested methods for determining the dynamic strength parameters and mode-I fracture toughness of rock materials [J]. International Journal of Rock Mechanics and Mining Sciences, 2012, 49(1): 105–112. DOI: 10.1016/j.ijrmms.2011.10.004.
    [14] DAI F, WEI M D, XU N W, et al. Numerical investigation of the progressive fracture mechanisms of four ISRM-suggested specimens for determining the mode I fracture toughness of rocks [J]. Computers and Geotechnics, 2015, 69: 424–441. DOI: 10.1016/j.compgeo.2015.06.011.
    [15] 赵新涛, 刘东燕, 程贵海, 等. 爆生气体作用机理及岩体裂纹扩展分析 [J]. 重庆大学学报, 2011, 34(6): 75–80. DOI: 10.11835/j.issn.1000-582x.2011.06.014.
    ZHAO X T, LIU D Y, CHENG G H, et al. Analysis of blasting gas mechanism and rock crack growth [J]. Journal of Chongqing University, 2011, 34(6): 75–80. DOI: 10.11835/j.issn.1000-582x.2011.06.014.
    [16] 杨小林, 王梦恕. 爆生气体作用下岩石裂纹的扩展机理 [J]. 爆炸与冲击, 2001, 21(2): 111–116.
    YANG X L, WANG M S. Mechanism of rock crack growth under detonation gas loading [J]. Explosion and Shock Waves, 2001, 21(2): 111–116.
    [17] 杨仁树, 丁晨曦, 王雁冰, 等. 爆炸应力波与爆生气体对被爆介质作用效应研究 [J]. 岩石力学与工程学报, 2016, 35(S2): 3501–3506. DOI: 10.13722/j.cnki.jrme.2016.0066.
    YANG R S, DING C X, WANG Y B, et al. Action-effect study of medium under loading of explosion stress wave and explosion gas [J]. Chinese Journal of Rock Mechanics and Engineering, 2016, 35(S2): 3501–3506. DOI: 10.13722/j.cnki.jrme.2016.0066.
    [18] 李清, 薛耀东, 于强, 等. 含预制裂纹L形梁柱试件动态断裂过程 [J]. 爆炸与冲击, 2018, 38(3): 491–500. DOI: 10.11883/bzycj-2017-0255.
    LI Q, XUE Y D, YU Q, et al. Dynamic fracture processes of L-shaped beam-column specimens with prefabricated cracks [J]. Explosion and Shock Waves, 2018, 38(3): 491–500. DOI: 10.11883/bzycj-2017-0255.
    [19] 邱加冬, 李地元, 李夕兵, 等. 预制缺陷对花岗岩层裂破坏的影响 [J]. 爆炸与冲击, 2018, 38(3): 665–670. DOI: 10.11883/bzycj-2016-0310.
    QIU J D, LI D Y, LI X B, et al. Effect of pre-existing flaws on spalling fracture of granite [J]. Explosion and Shock Waves, 2018, 38(3): 665–670. DOI: 10.11883/bzycj-2016-0310.
    [20] 张柱, 赵慧, 于晖. 混凝土材料动态力学性能实验与数值模拟研究 [J]. 高压物理学报, 2011, 25(6): 533–538. DOI: 10.11858/gywlxb.2011.06.00.
    ZHANG Z, ZHAO H, YU H. Experiments and numerical simulations of concrete dynamic mechanical properties [J]. Chinese Journal of High Pressure Physics, 2011, 25(6): 533–538. DOI: 10.11858/gywlxb.2011.06.00.
    [21] 张培文, 李世强, 王志华, 等. 爆炸载荷作用下具有可折叠芯层夹芯梁的动态响应 [J]. 爆炸与冲击, 2018, 38(1): 140–147. DOI: 10.11883/bzycj-2017-0017.
    ZHANG P W, LI S Q, WANG Z H, et al. Dynamic response of sandwich beam with foldable core under blast loading [J]. Explosion and Shock Waves, 2018, 38(1): 140–147. DOI: 10.11883/bzycj-2017-0017.
    [22] 胡刚, 郝传波, 景海河. 爆炸作用下岩石介质应力波传播规律研究 [J]. 煤炭学报, 2001, 26(3): 270–273. DOI: 10.3321/j.issn:0253-9993.2001.03.010.
    HU G, HAO C B, JING H H. Study of the laws of stress wave propagation in rock bar under blasting loading [J]. Journal of China Coal Society, 2001, 26(3): 270–273. DOI: 10.3321/j.issn:0253-9993.2001.03.010.
    [23] 刘明涛, 汤铁钢, 郭昭亮, 等. 膨胀环实验平台及其在材料动力学行为研究中的应用 [J]. 实验力学, 2016, 31(1): 47–56. DOI: 10.7520/1001-4888-15-022.
    LIU M T, TANG T G, GUO Z L, et al. Expanding ring experimental platform and its application in material dynamic mechanical behavior investigation [J]. Journal of Experimental Mechanics, 2016, 31(1): 47–56. DOI: 10.7520/1001-4888-15-022.
    [24] SHI F F, MERLE R, HOU B, et al. A critical analysis of plane shear tests under quasi-static and impact loading [J]. International Journal of Impact Engineering, 2014, 74(9): 107–119. DOI: 10.1016/j.ijimpeng.2014.06.012.
    [25] CHOUDHRY S, LEE J K. Dynamic plane-strain finite element simulation of industrial sheet-metal forming processes [J]. International Journal of Impact Engineering, 1994, 36(3): 189–207. DOI: 10.1016/0020-7403(94)90069-8.
    [26] XIA K, HUANG S, DAI F. Evaluation of the frictional effect in dynamic notched semi-circular bend tests [J]. International Journal of Rock Mechanics and Mining Sciences, 2013, 62(9): 148–151. DOI: 10.1016/j.ijrmms.2013.06.001.
    [27] 张盛, 李新文. 中心孔径对岩石动态断裂韧度测试值的影响 [J]. 岩石力学与工程学报, 2015, 34(8): 1660–1666. DOI: 10.13722/j.cnki.jrme.2014.1404.
    ZHANG S, LI X W. Influence of diameter of center holes on measured values of dynamic fracture toughness of rock [J]. Chinese Journal of Rock Mechanics and Engineering, 2015, 34(8): 1660–1666. DOI: 10.13722/j.cnki.jrme.2014.1404.
    [28] 徐世烺. 混凝土断裂试验与断裂韧度测定标准方法[M]. 北京: 机械工业出版社出版, 2010.
    [29] 洪亮, 李夕兵, 马春德, 等. 岩石动态强度及其应变率灵敏性的尺寸效应研究 [J]. 岩石力学与工程学报, 2008, 27(3): 526–533. DOI: 10.3321/j.issn:1000-6915.2008.03.012.
    HONG L, LI X B, MA C D, et al. Study on size effect of rock dynamic strength and strain rate sensitivity [J]. Chinese Journal of Rock Mechanics and Engineering, 2008, 27(3): 526–533. DOI: 10.3321/j.issn:1000-6915.2008.03.012.
    [30] 周妍, 张财贵, 杨井瑞. 圆孔内单边(或双边)裂纹平台巴西圆盘应力强度因子的全面标定 [J]. 应用数学和力学, 2015, 36(1): 16–30. DOI: 10.3879/j.issn.1000-0887.2015.01.002.
    ZHOU Y, ZHANG C G, YANG J R. Comprehensive calibration of the stress intensity factor for the holed flattened brazilian disc with an inner single crack or double cracks [J]. Applied Mathematics and Mechanics, 2015, 36(1): 16–30. DOI: 10.3879/j.issn.1000-0887.2015.01.002.
    [31] 樊鸿, 张盛, 王启智. 用应变片法确定混凝土动态起裂时间的研究 [J]. 振动与冲击, 2010, 29(1): 153–156. DOI: 10.3969/j.issn.1000-3835.2010.01.033.
    FAN H, ZHANG S, WANG Q Z. Determining dynamic fracture initiation time for concrete with strain gauge method [J]. Journal of Vibration and Shock, 2010, 29(1): 153–156. DOI: 10.3969/j.issn.1000-3835.2010.01.033.
    [32] WEISBROD G, RITTEL D. A method for dynamic fracture toughness determination using short beams [J]. International Journal of Fracture, 2000, 104(1): 89–103. DOI: 10.1023/a:1007673528573.
    [33] 闫长斌, 徐国元, 杨飞. 爆破动荷载作用下围岩累积损伤效应声波测试研究 [J]. 岩土工程学报, 2007, 29(1): 88–93. DOI: 10.3321/j.issn:1000-4548.2007.01.014.
    YAN C B, XU G Y, YANG F. Measurement of sound waves to study cumulative damage effect on surrounding rock under blasting load [J]. Chinese Journal of Geotechnical Engineering, 2007, 29(1): 88–93. DOI: 10.3321/j.issn:1000-4548.2007.01.014.
    [34] 张培源, 张晓敏, 汪天庚. 岩石弹性模量与弹性波速的关系 [J]. 岩石力学与工程学报, 2001, 20(6): 785–788. DOI: 10.3321/j.issn:1000-6915.2001.06.006.
    ZHANG P Y, ZHANG X M, WANG T G. Relationship between elastic moduli and wave velocities in rock [J]. Chinese Journal of Rock Mechanics and Engineering, 2001, 20(6): 785–788. DOI: 10.3321/j.issn:1000-6915.2001.06.006.
    [35] 尹尚先, 王尚旭. 弹性模量、波速与应力的关系及其应用 [J]. 岩土力学, 2003(S2): 597–601. DOI: 10.16285/j.rsm.2003.s2.143.
    YIN S X, WANG S X. Relation of stresses with elastic modulus and velocities and its application [J]. Rock and Soil Mechanics, 2003(S2): 597–601. DOI: 10.16285/j.rsm.2003.s2.143.
    [36] 杨桂通, 张善元. 弹性动力学[M]. 北京: 中国铁道出版社, 1988.
    [37] RICE J R. A path integral and the approximate analysis of ctrain concentration by notches and cracks [J]. Journal of Applied Mechanics, 1968, 35(2): 379–386. DOI: 10.1115/1.3601206.
    [38] 宫经全, 张少钦, 李禾, 等. 基于相互作用积分法的应力强度因子计算 [J]. 南昌航空大学学报(自然科学版), 2015, 29(1): 42–48. DOI: 10.3969/j.issn.1001-4926.2015.01.007.
    GONG J Q, ZHANG S Q, LI H, et al. Computation of the stress intensity factor based on the interaction integral method [J]. Journal of Nanchang Hangkong University (Natural Sciences), 2015, 29(1): 42–48. DOI: 10.3969/j.issn.1001-4926.2015.01.007.
  • [1] 杨井瑞张财贵周妍王启智 . 用CSTBD 试样确定砂岩的动态起裂和扩展韧度. 爆炸与冲击, 2014, 34(3): 264-271. doi: 10.11883/1001-1455(2014)03-0264-08
    [2] 刘红岩秦四清杨军 . 爆炸荷载下岩石破坏的数值流形方法模拟. 爆炸与冲击, 2007, 27(1): 50-56. doi: 10.11883/1001-1455(2007)01-0050-07
    [3] 李凌锋韦灼彬唐廷董琪刘靖晗邱艳宇 . 爆炸荷载下沉箱重力式码头模型毁伤效应. 爆炸与冲击, 2019, 39(1): 012202-1-012202-7. doi: 10.11883/bzycj-2017-0406
    [4] 徐慎春刘中宪吴成清 . 圆形中空夹层钢管超高性能钢纤维混凝土柱抗爆性能野外实验与数值模拟. 爆炸与冲击, 2017, 37(4): 649-660. doi: 10.11883/1001-1455(2017)04-0649-12
    [5] 彭玉林吴昊方秦 . 爆炸荷载在圆截面桥梁墩柱上的分布规律. 爆炸与冲击, 2019, 39(12): 122201-1-122201-12. doi: 10.11883/bzycj-2018-0317
    [6] 孙加超陈小伟邓勇军姚勇 . 爆炸荷载下基于细观建模的素/钢筋混凝土板破坏模式. 爆炸与冲击, 2019, 39(11): 113101-1-113101-11. doi: 10.11883/bzycj-2018-0506
    [7] 孙惠香许金余朱国富温科旭 . 爆炸荷载作用下围岩与地下结构的动力相互作用. 爆炸与冲击, 2013, 33(5): 519-524. doi: 10.11883/1001-1455(2013)05-0519-06
    [8] 纪冲徐全军万文乾高福银宋克健 . 钢质圆柱壳在侧向爆炸荷载下的动力响应. 爆炸与冲击, 2014, 34(2): 137-144. doi: 10.11883/1001-1455(2014)02-0137-08
    [9] 李猛深李杰李宏施存程张宁 . 爆炸荷载下钢筋混凝土梁的变形和破坏. 爆炸与冲击, 2015, 35(2): 177-183. doi: 10.11883/1001-1455(2015)02-0177-07
    [10] 李世强李鑫吴桂英王志华赵隆茂 . 梯度蜂窝夹芯板在爆炸荷载作用下的动力响应. 爆炸与冲击, 2016, 36(3): 333-339. doi: 10.11883/1001-1455(2016)03-0333-07
    [11] 顾强张世豪安晓红张亚 . 基于FLUENT-EDEM耦合的爆炸抛掷特性研究. 爆炸与冲击, 2016, 36(5): 611-616. doi: 10.11883/1001-1455(2016)05-0611-06
    [12] 孙强李雪东姚腾飞高淳 . 基于DIC的爆炸加载下脆性材料裂纹扩展规律的试验研究. 爆炸与冲击, 2019, 39(10): 103102-1-103102-11. doi: 10.11883/bzycj-2018-0308
    [13] 高海莹刘中宪杨烨凯吴成清耿佳莹 . 泡沫铝防护钢筋混凝土板的抗爆性能. 爆炸与冲击, 2019, 39(2): 023101-1-023101-12. doi: 10.11883/bzycj-2018-0284
    [14] 赵宝友马震岳梁冰徐伟许新勇 . 水电站地下厂房大型岩体洞室的抗爆性能. 爆炸与冲击, 2010, 30(2): 183-190. doi: 10.11883/1001-1455(2010)02-0183-08
    [15] 方秦杜茂林陈力 . 非线性弹性大变形材料梁的抗爆特性. 爆炸与冲击, 2009, 29(1): 7-12. doi: 10.11883/1001-1455(2009)01-0007-06
    [16] 宋春明王明洋 . 动支座对拱结构抗爆承载力的影响. 爆炸与冲击, 2009, 29(3): 312-317. doi: 10.11883/1001-1455(2009)03-0312-06
    [17] 吴志平杨林德 . 5级人防口部粘钢封堵接头抗爆实验研究. 爆炸与冲击, 2008, 28(3): 283-288. doi: 10.11883/1001-1455(2008)03-0283-06
    [18] 李月强衣娜席丰 . 钢柱抗爆响应分析单自由度模型适用性评估. 爆炸与冲击, 2017, 37(5): 957-963. doi: 10.11883/1001-1455(2017)05-0957-07
    [19] 张宇李国强陈可鹏陈艾荣 . 桥梁结构抗爆安全评估研究进展. 爆炸与冲击, 2016, 36(1): 135-144. doi: 10.11883/1001-1455(2016)01-0135-10
    [20] 高康华李斌刘宇都孙松 . 外爆条件下冲击波与组合壳结构的相互作用. 爆炸与冲击, 2019, 39(5): 052101-1-052101-11. doi: 10.11883/bzycj-2017-0370
  • 加载中
图(13)表(4)
计量
  • 文章访问数:  2504
  • HTML全文浏览量:  705
  • PDF下载量:  38
  • 被引次数: 0
出版历程
  • 收稿日期:  2018-12-26
  • 录用日期:  2019-05-10
  • 网络出版日期:  2019-11-25
  • 刊出日期:  2020-02-01

爆炸荷载下青砂岩动态起裂韧度的测试方法

    作者简介:肖定军(1982- ),男,博士,讲师,xhemers@sina.com
    通讯作者: 蒲传金, puchuanjin@sina.com
  • 1. 西南科技大学环境与资源学院,四川 绵阳 621010
  • 2. 西南科技大学工程材料与结构冲击振动四川省重点实验室,四川 绵阳 621010
  • 3. 四川大学建筑与环境学院,四川 成都 610065

摘要: 为了研究爆炸荷载下青砂岩I型裂纹动态断裂韧度的测试方法,利用内部中心单裂纹圆盘(internal center single crack disc,ICSCD)试样进行了爆炸试验研究。试样由外径为400 mm、内部加载孔径为40 mm、预制裂纹长为60 mm的青砂岩制成。利用同步触发器实现圆盘中心起爆,并同步触发超动态应变仪,通过径向应变片获取爆炸应变曲线、裂纹尖端的环向应变片获取裂纹起裂时刻。以实测爆炸应变曲线为参量,应用Laplace变换推导出试样加载孔壁应力时程曲线表达式,并用数值反演法得出其数值解。利用ANSYS有限元软件,建立数值计算模型,通过相互作用积分法得出了在爆炸荷载作用下砂岩的I型动态应力强度因子曲线。研究结果表明:(1)ICSCD试件能够很好地用来测试岩石的动态起裂韧度;(2)炮孔周边的应力可以通过拉普拉斯变换的数值反演方法得到;(3)通过试验-数值法能稳定计算出ICSCD砂岩构型的动态起裂韧度,其最大误差仅为7%。

English Abstract

  • 钻眼爆破技术是目前最普遍、经济、高效的岩体开挖与破碎技术之一,被广泛用于工程建设之中,在服务于工程建设的同时也会引起大量的工程稳定与安全问题,引起广泛关注[1-3]。弄清楚岩石在爆破荷载作用下动态断裂行为,实现高效破碎岩体与保护保留岩体都意义重大[4-6]。爆破荷载作用下岩体如何破碎、破碎块度如何、保留岩体损伤如何,这些问题都是学者们研究的重点内容[7-9]。岩石动态断裂韧度是评价岩石抵抗裂纹动态起裂、扩展和止裂性能的重要参数,是研究岩石动态断裂的基础。大量的学者以Hopkinson压杆作为动态加载手段,结合数值计算在岩石动态断裂方面取得一定的成绩:张财贵等[10]、杨井瑞等[11]、Wang等[12]对圆盘和圆环形岩石试样进行改进,利用Hopkinson压杆作为加载平台,对石动态断裂韧度测试方法与影响因素进行了大量有益的研究。Zhou等[13]以Hopkinson压杆为加载平台,提出中心直裂纹半圆盘试样测试岩石动态起裂韧度,并被国际岩石力学学会(international society for rock mechanics and rock engineering,ISRM)推荐为标准测试方法。Dai等[14]通过对ISRM推荐的4种试样断裂机理进行数值研究,研究表明其真实临界裂纹与基于穿透直裂纹假设所得临界裂纹相差较远,人字形切槽巴西圆盘标准试样有大量破裂偏离理想裂纹面,该测试方法有待完善。Hopkinson压杆加载有着原理清晰、测试可靠、重复性好等优点,但其荷载特征明显有别于爆炸荷载且其无法考虑钻爆法中爆生气体作用。而钻孔爆破时,岩石恰恰受到爆炸应力波与爆生气体共同作用[15-17],因此研究爆破荷载下岩石断裂韧度对解决工程爆破问题更加贴切。本文中以岩石钻眼爆破角度出发设计了爆炸荷下动态断裂韧度测试的构型并分析其合理性,提出一套获取爆破荷载作用下岩石动态起裂韧度的方法,丰富了岩石动态断裂韧度测试方法,该方法流程如图1所示。

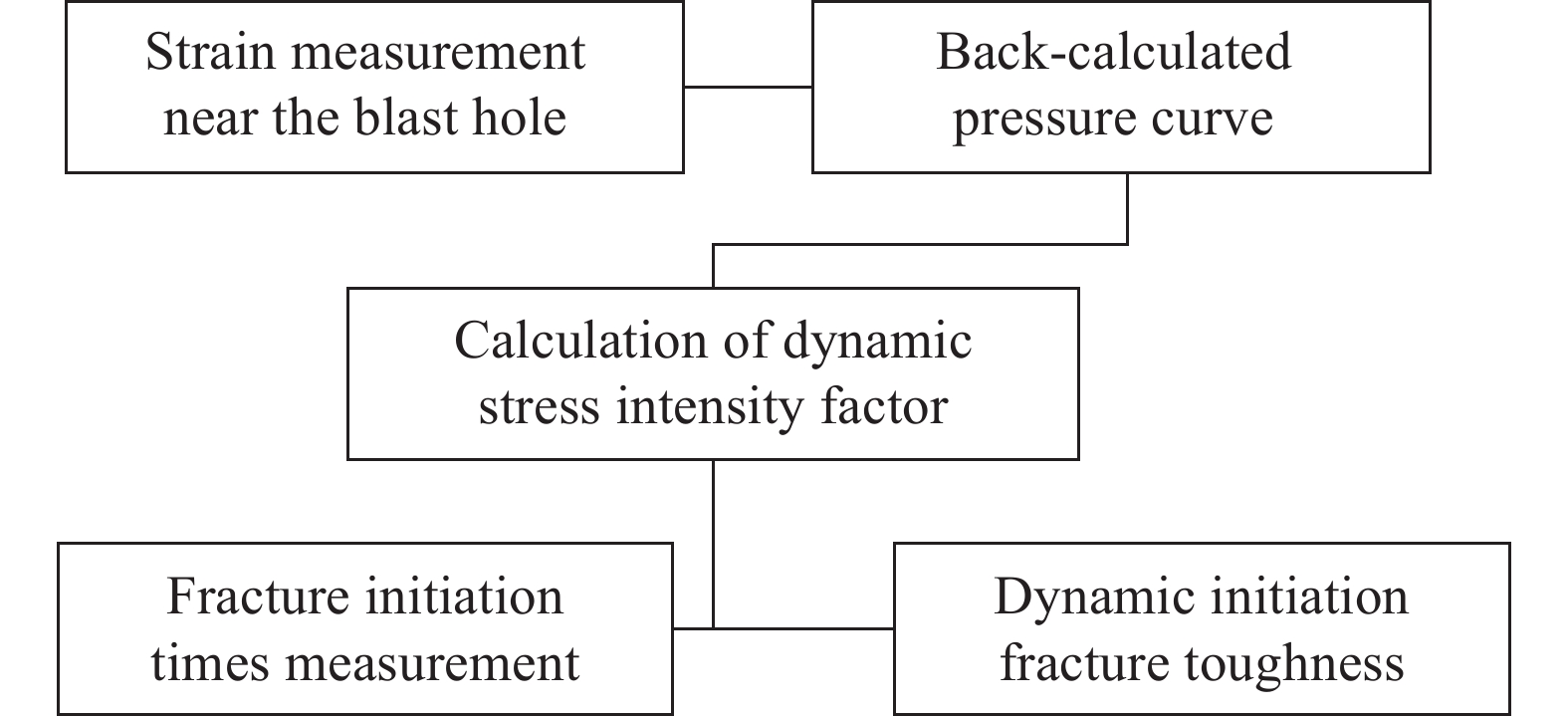

    图  1  实验数值方法流程图

    Figure 1.  Flow chart of experimental numerical method

    • 高压加载装置是研究材料在高应变率下动态性能的主要手段,随着对材料动态性能的深入研究,研究人员越来越重视高压加载技术,如落锤[18]、霍普金森杆[19]、轻气炮[20]和炸药爆炸[21]等加载技术被广泛应用于材料动态性能研究。与其他动态加载手段相比,炸药爆炸加载有着简单、方便成本低、不受试样尺寸限制等优点,然而其缺点在于加载机理复杂、重复性与稳定性较差,因此很多学者使用炸药平面波发生器[22]、爆炸膨胀环[23]等稳定的炸药加载技术来研究材料的动态性能。

      本文中从工程钻眼爆破角度考虑设计爆炸荷载的加载结构,利用工业导爆索获取稳定可靠的爆炸荷载,使用的导爆索装药的线密度为12 g/m,外径为5 mm,爆速为6 690 m/s。为了增大应力波作用范围,避免岩石试样中出现粉碎区,加载孔的直径应大于(3~7)倍药包直径即取加载孔直径为40 mm。导爆索与加载孔壁之间采用水介质进行耦合来传递爆炸应力波。为了防止爆轰气体过早逸出以及约束z方向的位移实现准平面应变状态,在试样两侧各覆盖一层与试样材料一致的覆盖板,炮孔与覆盖板之间用高强度防爆管耦合减少导爆索对覆盖板的破坏,图2所示为加载示意图。

      图  2  爆炸加载示意图

      Figure 2.  Sketch of specimen under explosive loading

      根据文献[24-25]中试样在动荷载作用时当其z方向应变值小于x或者y方向应变值的1/5时可视为准平面应变,为了验证其为准平面应变模型,在距炮孔中心80 mm处贴xz方向应变片进行应变测试,其结果与加载示意图如图23所示,其z方向应变峰值仅为x方向应变值的1/6,符合准平面应变要求。

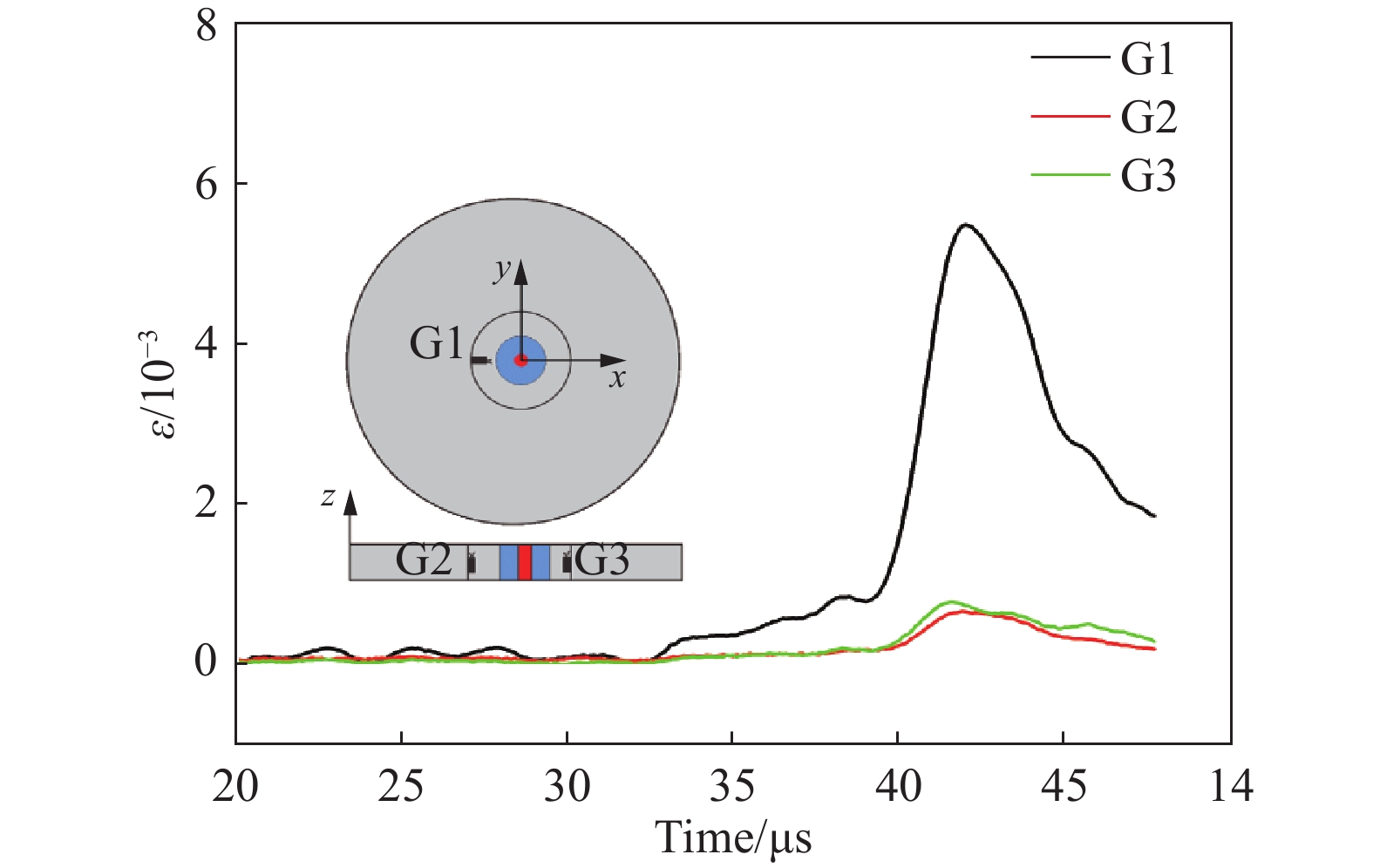

      图  3  xz方向应变曲线对比

      Figure 3.  Contrast of strain curves for x and z directions

    • ISRM在1955年提出了建议采用人字形切槽巴西圆盘测试岩石的静态断裂韧度,然而直到2012年才首次推出岩石动态测试方法,包括岩石动态压缩、动态拉伸及动态断裂方法[26]。岩石动态测试的复杂性不言而喻,几乎所有试样构型的设计都是围绕着霍普金森杆这一加载手段进行的,这种加载形式一般只考虑了应力波的作用,与实际爆破工程中的应力波与爆生气体破岩是有一定区别的,且试样大小会受霍普金森杆尺寸限制。因此,针对现场常用钻眼爆破荷载的特点,选择大尺寸试样,炮孔直径为导爆索外径5 mm,在距炮孔中心80 mm处预制长度为60 mm,宽度约为0.5 mm的缝,并对缝尖端进行精细加工,使裂尖宽度不超过0.1 mm,中心加载孔选择40 mm,使爆破冲击波作用于耦合水介质之中,进而避免裂隙区与粉碎区出现在岩石试样中,参考文献[27]提出的中心圆孔与圆盘直径比值(0.1~0.3),确定试样的外径为400 mm,试样构型如图4所示。在同一块青砂岩原岩块中选取岩样,按照图4所示利用水刀等工具制成4个相同内部中心单裂纹圆盘(internal center single crack disc,ICSCD)试样。

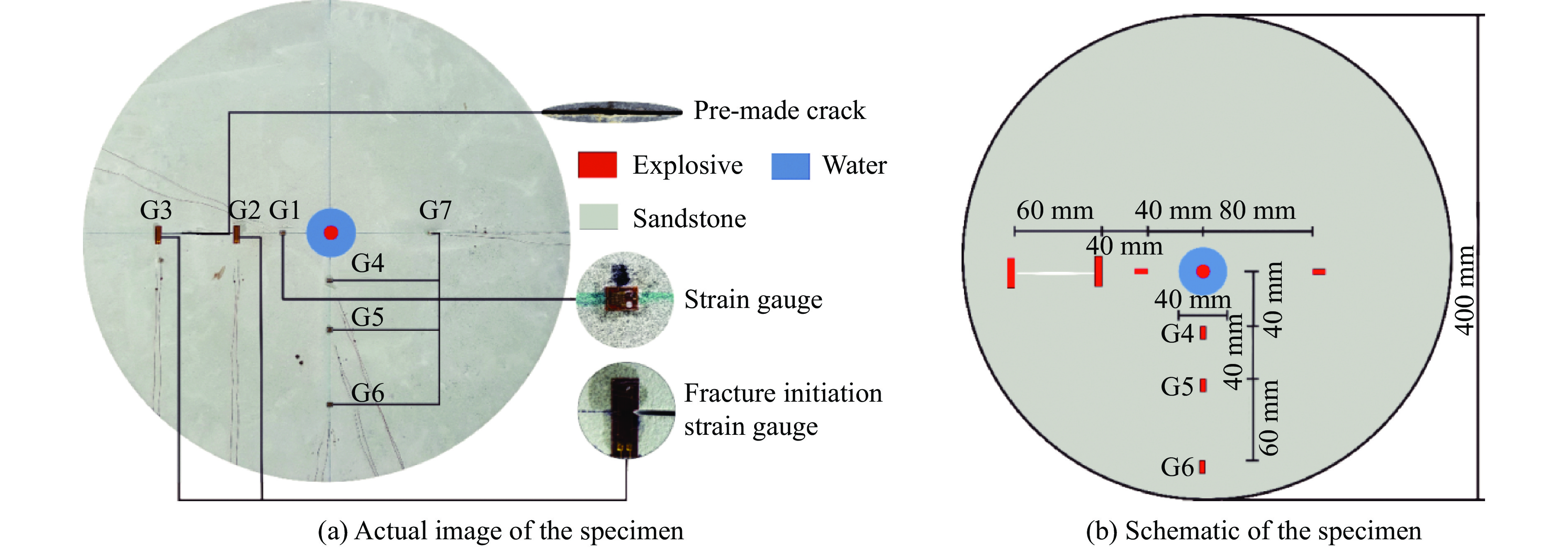

      图  4  试样构型

      Figure 4.  Sketch map of specimens

      所选择导爆索直径为5 mm,炸药爆炸后产生的爆轰波传播到药包与岩石的接触面时,在距离炮孔中心(3~7)$r$(7.5~17.5 mm,$r$为药包半径)区域内的岩体内激发一种波峰压力值很高的冲击波,一般超过岩石的动态抗压强度,使岩石生产塑性变形或粉碎,消耗大部分能量。通过该区域后,冲击波衰减为应力波,波振面上的状态参数变化比较缓慢,该区域为应力波作用区,作用范围可达到120~150 r (300~375 mm),其冲击波作用区最远为17.5 mm,因此将应力波测点布置在距离炮孔中心40 mm的位置既能够很好地避免冲击波对测试的影响,又能较为准确地测量出爆炸应变时程曲线,G4、G5、G6对爆炸应变波衰减规律进行测试,G1、G7分别为G4、G5的对应片以防止数据丢失,G2、G3为裂纹起裂时间测试片。

      反射波达到G2的最短距离为320 mm,由测得其纵波速度为2 339 m/s,计算得到达G2裂纹尖端时间为136.8 μs,试验测得G2点的起裂时间最长为86.4 μs,小于反射波到达时间,反射波到达时G2点时裂纹尖端已经起裂,故反射波对起裂韧度测试无影响。

      试样厚度只有达到一定程度才能满足平面应变[28],根据式(1)计算试样厚度d≥10 mm,根据试样的获取的方便以及大量动态断裂试验,本次选择20 mm厚度试样以满足平面应变假设。

      $ {{d}} {\text{≥}} 2.5{\left( {\frac{{{{{K}}_{{\rm{IC}}}}}}{{{{\rm{\sigma }}_{\rm{s}}}}}} \right)^2} $

      式中:d为试样的厚度,${{\rm{\sigma }}_{\rm{s}}}$为试样的屈服极限,岩石类材料没有屈服强度以岩石材料动态强度[29]代替取${{\rm{\sigma }}_{\rm{s}}} = 100\;{\rm{MPa}}$,参考杨井瑞等[11]测得的砂岩断裂韧度${{{K}}_{{\rm{IC}}}} = 6.5\;{\rm{MPa/}}{{\rm{m}}^{{\rm{1/2}}}}$

    • 爆炸试验往往是破坏性试验,且其近区会产生高温高压对测试会带来很大的困难,测试成本也非常之高。因此,学者们通过粘贴应变片这种低成本高效的测试方式来对其动态应变进行测试。本次试验测试中采用DH5939高速数据采集系统,采样频率为10 MHz,应变放大器频响频率为0~1 MHz,测试应变系统如图5所示。

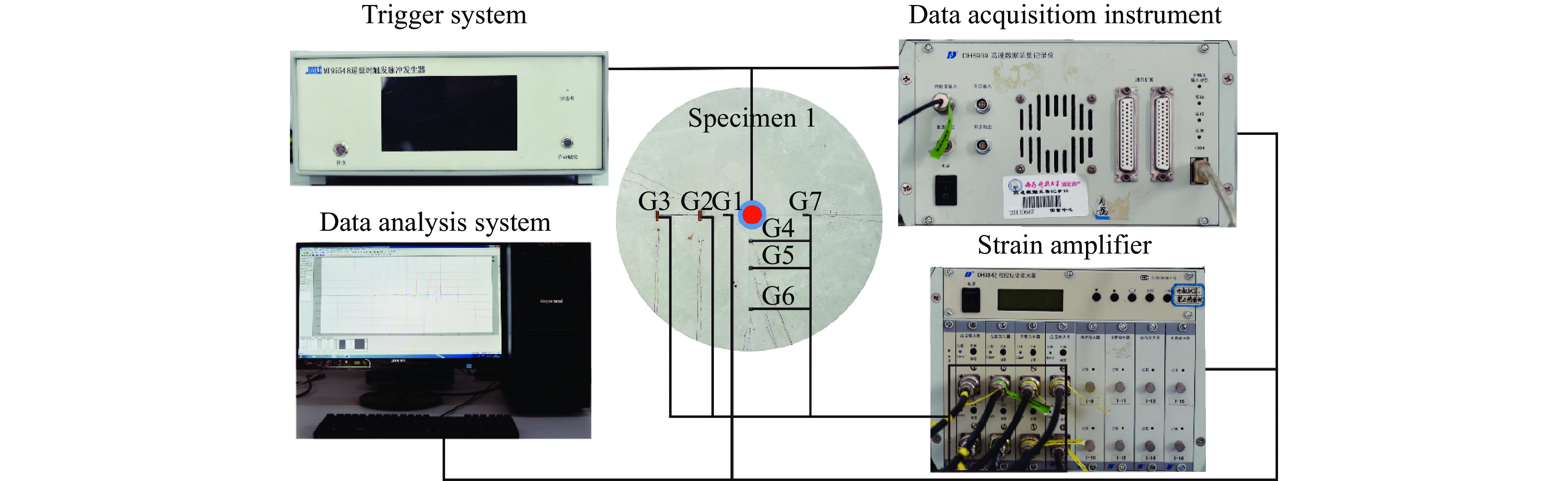

      图  5  应变测试系统示意图

      Figure 5.  Strain test system

      确定裂纹的动态断裂时间是试验的关键。采用两种应变片进行测试:一种应变片尺寸为9.8 mm×3.0 mm、另一种应变片尺寸为1.0 mm×2.2 mm,小尺寸应变片有着较高的频率响应用于测试近区的弹性应变波,大尺寸应变片用于确定裂纹断裂起始时间。在爆炸近区应变测试时采用BA120-1AA型箔式应变片,远区的裂纹尖端起裂时间测试采用BA120-10AA型箔式应变片,应变片参数见表1

      型号敏感栅尺寸基底尺寸电阻值/Ω灵敏度/%
      BA120-10AA9.8 mm×3.0 mm15.0 mm×5.0 mm120±0.22.21±1
      BA120-1AA1.0 mm×2.2 mm4.3 mm×3.5 mm120±0.22.21±1

      表 1  电阻应变片尺寸及参数

      Table 1.  Parameters of strain gauge

    • 定义距装药中心距离与药包半径的比值为比例距离$\overline r = r/{r_0}$,应变测试容易受电磁干扰,应变曲线表现为零线上下波动因此选择应变起始点会非常困难,因此以应变曲线曲率最大点对应的时刻作为应变的起始作用时刻;爆炸应变曲线峰值衰减至零为应变作用终止时间;加载时间为应变峰值对应时间与应变作用起始时间之差,卸载时间为应变作用终止时间与应变峰值对应时间之差。爆炸径向应变峰值${\varepsilon _r}$与比例距$\overline r $呈幂指数衰减,随着比例距离的增加应变峰值衰减非常快,平均衰减系数为0.8。但应变峰值过后,应变值在较长一段时间内才会逐渐降低为零,应变测试典型时程曲线如图6所示。

      图  6  炮孔近区典型应变波形

      Figure 6.  Typical histories of strain near blast holes

      随着比例距离增大,应变波形的加载时间也逐步增长,但其卸载时间随着比例距离的增大先增长在裂纹近端处获得极值,随着裂纹的起裂其压力迅速下降导致应变卸载时间缩短。在比例距离为16时,4个测试试样应变起始最大时差仅为0.4 μs,说明试样一致性与测试系统的同步性较好;在比例距为16~32的范围内,爆炸应变波形加载时间在1.3~4.6 μs之间,卸载时间在49.1~175.2 μs之间,其测试时间参数及应变峰值见表2

      试样序号测点号$\overline r $应变时间/μs应变峰值/10−3
      起始时间峰值时间终止时间加载时间卸载时间
      1G41620.522.8 72.42.3 49.611.1
      G53238.640.3208.11.7167.8 4.8
      G65667.269.3133.83.3 64.5 2.5
      G73237.439.1201.11.7162.0 5.6
      2G41620.722 71.11.3 49.111.7
      G53238.940.6204.81.7164.2 5.4
      G65667.569.3132.41.8 63.1 3.0
      G73236.039.7204.93.7165.2 5.5
      3G41620.522.9 78.62.4 55.713.6
      G53238.540.3210.21.8169.9 4.6
      G65667.171.7137.54.6 65.8 2.8
      G73240.442.1205.61.7163.5 5.6
      4G41620.922.6 70.91.7 48.314.1
      G53238.741.5215.82.8174.3 5.3
      G65668.570.7148.32.2 77.6 2.9
      G73238.740.6215.81.9175.2 5.6

      表 2  应变测点位置与测试值

      Table 2.  Location of Strain gauge point and test value

      对长应变片进行如图4所示的处理,将应变片基底用美工刀片切割成小三角缺口至应变片敏感栅位置,使得当裂纹一开始起裂就记录下起裂时间,断裂时间的记录通道与爆炸荷载的信号记录通道同步采集,即断裂信号与爆炸荷载信号有着相同的零时刻。由图7(a)所示应变片记录了裂纹断裂信号,为了获取应变信号急剧变化的时刻即为裂纹尖端起裂时刻,可以对断裂信号进行求导,得到起裂时刻[30-32],如图7(b)所示,其数值见表3。将G5、G7应变起始时间的平均值作为G2应变起始时间。

      试样序号测点号$\overline r $应变时间/μs
      起始时间断裂时间断裂积累时间
      1G23238.079.941.9
      2G23237.584.446.9
      3G23239.586.447.0
      4G23238.778.840.1
      平均值3238.482.444.0

      表 3  裂纹断裂时间

      Table 3.  Time of the crack fracture

      图  7  断裂信号与起裂时间确定

      Figure 7.  Fracture signal and initiation time

      试样1~4的应变起始时间分别为38.0、37.5、39.5、38.7 μs,平均断裂时间为38.4 μs;试样1~4的断裂时间分别为79.9、84.4、86.4、78.8 μs,平均断裂时间为82.4 μs;试样1~4断裂累积时间分别为:41.9、46.9、47、40 μs,平均断裂累积时间为44.0 μs,可见,4个相同试样的应变起始时间一致性较好,最大时差仅2 μs。但是由于预制裂纹的存在以及岩石试样的不均匀性,其断裂时间与断裂累积时间均有几个微秒的时差,其爆破后断裂失效如图8所示。

      图  8  爆破后试样形态

      Figure 8.  Specimen failure patterns after blasting

    • 岩石是由矿物颗粒组成,内部存在弱面、裂隙等结构的非线性弹性材料,试样的高度非均匀性是动态试验的难点,超声波测试是获取试样基本动态参数手段之一,在岩石力学领域得到广泛应用[33]。本次试验采用RSM-SY5(T)非金属声波检测仪测定试件的纵波与横波速度:${{{c}}_{\rm{p}}} = 2\;339\;{\rm{m/s}}$${{{c}}_{\rm{s}}} = 1\;430\;{\rm{m/s}}$,测得岩石密度$\rho = 2\;163\;{\rm{kg/}}{{\rm{m}}^3}$。根据弹性波理论[34-35],通过下式:

      $ {{\rm{\upsilon}} _{\rm{d}}} = \frac{{{{{c}}_{\rm{p}}^2} - 2{{{c}}_{\rm{s}}^2}}}{{2({{{c}}_{\rm{p}}^2} - {{{c}}_{\rm{s}}^2})}} $

      $ {{{E}}_{\rm{d}}} = \frac{{{\rm{\rho}} {{{c}}_{\rm{p}}^2}(1 + {{\rm{\upsilon}} _{\rm{d}}})(1 - 2{{\rm{\upsilon}} _{\rm{d}}})}}{{1 - {{\rm{\upsilon}} _{\rm{d}}}}} $

      $ {{{G}}_{\rm{d}}} = \frac{{{{{E}}_{\rm{d}}}}}{{2(1 + {{\rm{\upsilon }}_{\rm{d}}})}} $

      $ {{{K}}_{\rm{d}}} = \frac{{{{{E}}_{\rm{d}}}}}{{3(1 - 2{{\rm{\upsilon }}_{\rm{d}}})}} $

      计算得到试件的动态泊松比、动态弹性模量、动态剪切模量、动态体积模量,可得本次试样的动力学参数:${{{\upsilon}} _{\rm{d}}} = 0.2$${{{E}}_{\rm{d}}} = 10.6\;{\rm{GPa}}$${{\rm{G}}_{\rm{d}}} = 4.4\;{\rm{GPa}}$${{{K}}_{\rm{d}}} = 4.4\;{\rm{GPa}}$

    • 为了简化问题,可以将在砂岩上钻孔的爆破问题简化为均匀、弹性介质中圆柱形空腔受到突加载荷$p(t)$作用,使得柱腔周围产生径向位移,于是此问题简化为轴对称线弹性平面应变问题。根据弹性动力学理论,其波动方程为:

      $\left\{ \begin{aligned} &\dfrac{{{\partial ^2}\phi ({{r}},{{t}})}}{{\partial {{{r}}^2}}} + \dfrac{1}{r}\frac{{\partial \phi ({{r}},{{t}})}}{{\partial {{r}}}} = \dfrac{1}{{{{{c}}_{\rm{p}}^2}}}\frac{{{\partial ^2}\phi ({{r}},{{t}})}}{{\partial {{{t}}^2}}}\;\;\;\\ &\phi ({{r}},0) = \mathop \phi ^ \cdot ({{r}},0) = 0\;\;\;\;\;\;\;\;\;\;{{r}} {\text{≥}} {{{r}}_0}\\ &\mathop {\lim }\limits_{{\rm{r}} \to \infty } \phi ({{r}},{{t}}) = 0\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;{{t}} {\text{>}} 0\\ &{\sigma _{{r}}}({{{r}}_0},{{t}}) = {{p}}({{t}}) \end{aligned} \right.$

      式中:$\phi (r,t)$为势函数,${{{c}}_{\rm{p}}}$为纵波波速,${{{c}}_{\rm{s}}}$为横波波速,${\sigma _{ r}}({{r}},t)$为径向应力,${\sigma _\theta }({{r}},t)$为切向应力,$p(t)$为炮孔载荷,${{{r}}_0}$为炮孔半径。对式(6)中第一个式子进行关于t的Laplace变换得:

      $ \frac{{{{\rm{d}}^2}\overline \phi ({{r}},{{s}})}}{{{\rm{d}}{{{r}}^2}}} + \frac{1}{{{r}}}\frac{{{\rm{d}}\overline \phi ({{r}},{{s}})}}{{{{\rm d}r}}} = {{{k}}_{\rm{d}}^2}\overline \phi ({{r}},{{s}}) $

      式中:${{{k}}_{\rm{d}}} = {{s}}/{{{c}}_{\rm{p}}}$s为Laplace变换参数。式(7)有以下通解[36]

      $ \overline \phi ({{r}},{{s}}) = A({{s}}){{{I}}_0}({{{k}}_{\rm{d}}}{{r}}) + {{B}}({{s}}){{{K}}_0}({{{k}}_{\rm{d}}}{{r}}) $

      $\mathop {\lim }\limits_{r \sim \infty } \overline \phi (r,s) = 0$,为满足这一条件,需${{A}}({{s}}) = 0$,其中${{{I}}_0}$${{{K}}_0}$分别为变形后的零阶第一类和第二类Bessel函数,则由式(8)以及位移与势函数之间关系${{u}} = {{{u}}_{{r}}} = \dfrac{{\partial \phi }}{{\partial {{r}}}}$可得:

      $\overline \phi (r,s) = B(s){K_0}({k_{\rm d}}r)$

      $ \left\{ \begin{aligned} &{\sigma _{{r}}} = \lambda {\nabla ^2}\phi + 2\mu \frac{{{\partial ^2}\phi }}{{\partial {{{r}}^2}}}\\ &{\sigma _\theta } = \lambda {\nabla ^2}\phi + (2\mu /{{r}})\frac{{\partial \phi }}{{\partial {{r}}}}\\ &{\sigma _{\textit{z}}} = \upsilon ({\sigma _{{r}}} + {\sigma _\theta }) \end{aligned} \right. $

      式中:${\nabla ^2}\phi $由式(6)中第一个式子的左边给出。对式(10)中${\sigma _{{r}}}$进行Laplace变换,并代入式(8)可得:

      $ \overline {{\sigma }} ({{r}},{{s}}) = \left[ {({{\lambda }} + 2{{\mu }}){{{k}}_{\rm{d}}}^2{{{K}}_0}({{{k}}_{\rm{d}}}{{r}}) + \frac{{{\lambda }}}{{{r}}}{{{k}}_{\rm{d}}}{{{K}}_1}({{{k}}_{\rm{d}}}{{r}})} \right]{{B}}({{s}}) $

      由在炮孔处需满足$\overline {{\sigma }} ({{{r}}_0},{{s}}) = {{L}}({{p}}({{t}})) = \overline {{p}} ({{s}})$,可得:

      $ {{B}}({{s}}) = \frac{{\overline {{p}} ({{s}})}}{{({{\lambda }} + 2{{\mu }}){{F}}({{s}})}} $

      式中:${{F}}({{s}}) = {{k}}_{\rm{d}}^2{{{K}}_0}({{{k}}_{\rm{d}}}{{{r}}_0}) + \dfrac{2}{{{{{r}}_0}{{{D}}^2}}}{{{k}}_{\rm{d}}}{{{K}}_1}({{{k}}_{\rm{d}}}{{{r}}_0})$${{{D}}^2} = \dfrac{{{{\lambda }} + 2{{\mu }}}}{{{\mu }}} = \dfrac{{c_{\rm{p}}^2}}{{{{c}}_{\rm{s}}^2}}$,其中${{\lambda}} $${{\mu}} $为拉梅常数,${r_0}$为炮孔半径,${{{c}}_{\rm{s}}}$为横波波速,${{{K}}_1}$为一阶第二类Bessel函数。由式(9)与式(12)可得:

      $ \overline \phi ({{r}},{{s}}) = \frac{{\overline {{p}} ({{s}})}}{{(\lambda + 2\mu ){{F}}({{s}})}}{{{K}}_0}({{{k}}_{\rm{d}}}{{r}}) $

      $ \overline \varepsilon ({{r}},{{s}}) = \frac{{{\partial ^2}\overline \phi ({{r}},{{s}})}}{{\partial {{{r}}^2}}} $

      在试样弹性区上任意径向位置,测量径向应变-时间曲线${{\varepsilon }}({{{r}}_{\rm{b}}},{{t}})$,对其做Laplace变换得$\overline {\rm{\varepsilon }} ({{{r}}_{\rm{b}}},{{s}})$,然后代入式(13)和式(14),经过整理就可以获得Laplace域内压力:

      $ \overline {{p}} {{(s) = }}\frac{{\overline {{\varepsilon }} {\rm{(}}{{{r}}_{\rm{b}}}{{,s)(\lambda + 2\mu )F(s)}}}}{{{{k}}_{{\rm{d}}}^{\rm{2}}\left[{{{K}}_{\rm{0}}}{\rm{(}}{{{k}}_{\rm{d}}}{{{r}}_{\rm{b}}}{\rm{) + }}\dfrac{{{{{K}}_{\rm{1}}}{\rm{(}}{{{k}}_{\rm{d}}}{{{r}}_{\rm{b}}}{\rm{)}}}}{{{{{k}}_{\rm{d}}}{{{r}}_{\rm{b}}}}}\right]}} $

      式中:${r_{\rm b}}$为测试点到炮孔中心的距离,对式(15)进行Laplace逆变换可得压力-时间表达式:

      $ {{p}}({{t}}) = \frac{1}{{2{{{\text{π}} \rm i}}}}\int\limits_{{{c}} - {\rm{i}}\infty }^{{{c}} + {\rm{i}}\infty } {\overline {{p}} ({{s}})} {{\rm{e}}^{{{st}}}}{{{\rm d}s}} $

    • 拉普拉斯变换的数值反演方法很多,如Stehfest算法、Dubner和Abate算法、Crump算法等,本文中采用Stehfest算法,通过MATLAB程序对式(16)进行数值反演,通过反演应变曲线与实测应变曲线对比,验证反演方法的正确性。距离炮孔中心80 mm应变测试曲线与反演曲线如图9所示,可见数值反演方法会产生一些数据震荡,但总体与实测曲线吻合较好。

      图  9  反演与实测应变对比曲线

      Figure 9.  Contrast of strain curves for inversion and testing

      本文用距炮孔中心相同距离G5与G7方向应变曲线进行应力反演,砂岩的动力学参数由声波测试给出,反演出加载孔壁压力曲线如图10所示,可见通过G5反演应力曲线在87.5 μs后离散性大。由图6可知,尽管G5与G7距加载孔中心距离相同,但其测得的应变曲线不尽相同,且由于G5应变片更靠近于裂纹尖端,因此裂纹尖端起裂时对其影响更大。

      图  10  炮孔应力回推曲线

      Figure 10.  Histories of pressure on wall of borehole

    • 根据断裂力学基本原理以及Rice[37]${{J}}$积分的定义:

      $ {{{J}}_1} = \int _{\varGamma} \left({{W{\rm d}}}{{x}}_2 - {{{T}}_{{i}}}\frac{{\partial {{{u}}_{{i}}}}}{{\partial {{{x}}_1}}}{{{\rm d}x}}\right) $

      式中:$\varGamma $是积分回路,是从裂纹下表面上一点起,沿逆时针方向,绕过裂纹端点,止于裂纹上表面上一点的任意光滑曲线如图11所示,相互作用积分${{I}}$的定义:

      图  11  J积分的定义简图

      Figure 11.  Definition of the J integral

      $ I = \frac{{\int {\!{_V}{q_{{{i}},{{j}}}}({{{\sigma }}_{{{ki}}}}{{{\varepsilon }}_{{{ki}}}^{({\rm{a}})}}{{{\delta }}_{{{ij}}}} - {{{\sigma }}_{{{kj}}}^{({\rm{a}})}}{{{u}}_{{{k}},{{i}}}} - {{{\sigma }}_{{{kj}}}}{{{u}}_{{{k}},{{i}}}^{({\rm{a}})}})} {{{\rm d}V}}}}{{\int\nolimits_ {_{{s}}\delta {q_{{n}}}{{{\rm d}s}}} }} $

      式中:${{{\sigma}} _{{{ij}}}}$${{{\varepsilon}} _{{{ij}}}}$${{{u}}_{{i}}}$分别为真实应力、真实应变、真实位移;${{\rm{\sigma}} _{{{ij}}}^{({\rm{a}})}}$${{{\varepsilon}} _{{{ij}}}^{({\rm{a}})}}$${{{u}}_{{i}}^{({\rm{a}})}}$分别为辅助应力、辅助应变、辅助位移;${q_{{i}}}$是裂纹扩展矢量。采用相互作用积分法求解应力强度因子时,引入辅助应力-位移场、真实应力-位移场,则其共同作用${{J}}$积分为真实应力场${{{J}}_1}$积分与辅助应力场积分${{{J}}_2}$及二者相互作用积分${{I}}$之和:

      $ {{J}} = {{{J}}_1} + {{{J}}_2} + {{I}} $

      不考虑岩石的非线性,可由各项同性材料的平面应变模型${{J}}$积分与${{G}}$能量释放率和应力强度因子${{K}}$的关系${{J}} = {{G}} = ({{{K}}_{\rm{I}}^2} + {{{K}}_{{\rm{II}}}^2})/{{E}}$,可得:

      $ {{J = }}\frac{{\rm{1}}}{{{E}}}\left[ {{{\left( {{{{K}}_{\rm{I}}} + {{{K}}_{\rm{I}}^{{\rm{(a)}}}}} \right)}^{\rm{2}}} + {{\left( {{{{K}}_{{\rm{II}}}} + {{{K}}_{{\rm{II}}}^{{\rm{(a)}}}}} \right)}^{\rm{2}}}} \right] $

      由式(20)分离出辅助场与真实场${{J}}$积分,可得相互作用积分为:

      $ {{I}} = \frac{2}{{{E}}}\left( {{{{K}}_{\rm{I}}}{{{K}}_{\rm{I}}^{({\rm{a}})}} + {{{K}}_{{\rm{II}}}}{{{K}}_{{\rm{II}}}^{{\rm{(a}})}}} \right) $

      可以取恰当的辅助应力场强度因子${{{K}}_{\rm{I}}^{({\rm{a}})}} = 1$${{{K}}_{{\rm{II}}}^{({\rm{a}})}} = 0$,则${{{K}}_{\rm{I}}} = {{E}}{{{I}}_{\rm{I}}}/2$;若${{{K}}_{\rm{I}}^{({\rm{a}})}} = 0$${{{K}}_{{\rm{II}}}^{({\rm{a}})}} = 1$,则${{{K}}_{{\rm{II}}}} = {{E}}{{{I}}_{{\rm{II}}}}/2$。因此可以通过两次相互作用积分,分别得到${{{K}}_{\rm{I}}}$${{{K}}_{{\rm{II}}}}$

    • 由于在裂纹尖端会产生应力场突变,因此要准确计算出裂纹尖端的应力变化必须对其进行加密网格计算。大量的网格会降低计算效率,因此Ansys有限元计算中提供了奇异单元来模拟裂纹尖端应力奇异性。计算模型如图12所示,选择八节点的PLANE183四边形单元,奇异单元的角度、奇异单元的长度、裂纹尖端绕线积分条数对计算应力强度因子均有影响[38]。本次奇异单元角度控制在30°,单元长度控制在0.1 mm,裂纹尖端绕线积分条数为8条,单元数量为14万。

      图  12  有限元计算加载模型

      Figure 12.  Finite element calculation loading model

    • 通过相互作用积分法分别计算4个砂岩试样的起裂韧度,并加载两组回推的炮孔壁压力曲线,进行计算可得应力强度因子曲线如图13所示。由测得的80 mm处裂纹的起裂时间,可得砂岩的起裂韧度,见表4。可见,G5与G7方向回推应力曲线计算出的应力强度因子不尽相同,垂直于裂纹方向计算的起裂韧度普遍小于沿裂纹方向。4个砂岩试样的起裂韧度分别为5.0、5.5、5.2和4.8 MPa/m1/2,平均起裂韧度为5.1 MPa/m1/2

      试样回推点起裂韧度/
      (MPa·m−1/2)
      平均值/
      (MPa·m−1/2)
      1G54.75.0
      G75.2
      2G55.15.5
      G75.9
      3G54.85.2
      G75.5
      4G54.84.8

      表 4  不同试样起裂韧度

      Table 4.  Fracture toughness of different specimens

      图  13  应力强度因子时程曲线

      Figure 13.  Histories of the stress intensity factor

    • 针对岩石钻孔爆破的特点,提出了以导爆索为加载源、水作为耦合介质的加载方式避免了在岩石试样中出现粉碎区,并对其进行了试验验证。以加载孔近区的径向应变曲线为基本参量,反演了加载孔壁的应力时程曲线表达式,通过相互作用积分法得到了青砂岩试样的动态起裂韧度,得到了以下结论:

      (1)爆炸荷载与其他动荷载有显著的不同,爆生气体的存在是它的显著特征之一,正是由于爆炸荷载的特殊性其近区的应力时间历程曲线很难测得,本文中提供了一种采用数值反演法获取炮孔壁处反演应力时程曲线的方法。

      (2)爆生气体延长了应力波的作用时间,在比例距离16~56范围内测得的应变曲线卸载时间是加载时间的37倍,在预制裂纹起裂时获得极值;加载时间为1.9~3.0 μs,随着比例距离的增大略微增长;应变峰值随着比例距离的增大呈幂指数衰减,平均衰减系数为0.8。

      (3)由于岩石材料本身的不均匀性,其起裂时间也存在一定的差异,本文试验中4个试样的起裂时间分别为79.9、84.4、86.4、78.8 μs,平均起裂时间为82.4 μs,断裂平均积累时间为44.0 μs;通过相互作用积分法,得到了4个砂岩试样的起裂韧度分别为5.0、5.5、5.2、4.8 MPa/m1/2,平均起裂韧度为5.1 MPa/m1/2

参考文献 (38)

目录

    /

    返回文章
    返回
