损伤演化对韧性金属碎裂过程的影响

    作者简介:曹 祥(1993- ),男,硕士研究生,826884599@qq.com
    通讯作者: 郑宇轩, zhengyuxuan@nbu.edu.cn
  • 宁波大学冲击与安全工程教育部重点实验室,浙江 宁波 315211

摘要: 固体在冲击拉伸载荷作用下会断裂成多个碎片,基于线性内聚力断裂假设的Mott-Grady模型能较好地预测碎裂过程所产生的平均碎片尺度的下限。然而实际上,韧性金属的损伤演化是多元化的,为此通过数值模拟方法研究了不同损伤演化规律对韧性碎裂过程的影响。利用ABAQUS/Explicit动态有限元软件数值再现了韧性金属杆(45钢)在高应变率下拉伸碎裂的过程,分析了线性和非线性损伤演化对韧性碎裂过程的影响规律。结果表明:损伤演化规律对韧性金属的碎裂过程具有显著影响,非线性指标α越大,碎裂过程产生的碎片数越少;Grady-Kipp碎裂公式仍能在一定范围内预测韧性碎裂过程中产生的碎片尺寸;当非线性指标α远大于零时,在较低冲击拉伸载荷作用下,数值模拟结果和Grady-Kipp模型预测值偏差较大,随着应变率增大,数值模拟结果与Grady-Kipp模型预测值吻合较好。

English Abstract

  • 在冲击载荷作用下,韧性金属的损伤演化过程所需时间和冲击加载时间及应力波传播时间相当,塑性变形集中化、内部孔洞生长等现象在材料内部大范围内同时发生,因此,韧性金属的破坏通常伴随着大量碎裂的产生[1-3]。20世纪40年代,Mott[4-5]率先开展了韧性金属在冲击载荷作用下动态拉伸碎裂过程研究,建立了固体碎裂的一维理论模型,用于分析韧性金属炮弹壳体的动态断(碎)裂过程。理想的简化模型为受到均匀拉伸载荷的一维理想弹塑性杆,杆断口的断裂是一个瞬时发生的随机现象,断裂时刻的能量耗散忽略不计,以单个断裂点诱发的卸载波传播距离来衡量碎片尺度。在经典的Mott碎裂模型中,Mott认为断裂能和材料的损伤演化不重要,断裂过程的统计本质决定了碎片尺度及其分布。在Mott卸载波传播距离控制碎片尺度的理论基础上,Kipp等[6]、Grady[7]进一步认为,材料的分离是一个内聚断裂(cohesive fracture,亦称黏滞性断裂)过程,因此,引入材料断裂能来表征断裂过程中的耗散能,通过内聚断裂的线性损伤演化假定,得到了碎片尺寸的解析解。

    Grady-Kipp公式的推导过程涉及了诸多基本假定,例如假定材料应变率率无关、理想塑性、温度无关、刚性卸载、线性内聚断裂等。Zhang等[8]实验研究了1100-O铝环韧性碎裂过程。Levy等[9]采用线性内聚力模型数值分析了韧性碎裂产生的碎片分布。陈磊等[10]采用热黏弹塑性本构模型描述了材料的动态变形和热软化特性,数值分析了韧性金属碎裂过程中出现的塑性流动、非均匀塑性变形和多重颈缩失稳、Mott波卸载和碎裂等多种现象。郑宇轩等[11]在广泛的材料参数和应变率范围内,数值分析了Grady基于线性内聚断裂的碎裂公式,发现其均能较好地预测碎裂过程所产生的平均碎片尺度的下限。在前期的数值模拟中,虽然考虑了材料的应变率效应、温度效应、塑性硬化等真实物理特性,但是描述材料的破坏和分离过程仍采用线性内聚力失稳断裂准则。而韧性金属实际的损伤演化过程是多样化的,研究不同损伤演化规律对韧性金属碎裂过程的影响,有助于全面认识材料在冲击载荷作用下的动态拉伸特性和碎裂特性[12]

    脆性材料的碎裂过程中,非线性黏滞性断裂关系对平均碎片尺度的影响主要体现在准静态拉伸断裂区域,黏滞断裂模型的非线性指标越大,在裂纹卸载阶段,随着卸载时间的缩短,达到完全断裂的临界距离增大,计算得到的碎片尺寸更接近Glenn-Chudnovsky模型的理论预测,即脆性材料碎片尺寸更小[13]。Gilles等[14]理论分析了不同损伤弱化方式对韧性碎裂过程产生的碎片尺寸的影响。但是,脆性碎裂和韧性碎裂是完全不同的两种卸载方式,脆性材料的卸载以弹性卸载波作用为主,而韧性材料的卸载以刚性卸载的动量扩散机制为主[15-16]。韧性金属的损伤演化对其断(碎)裂过程的影响和脆性材料是否相似,需进一步研究。

    本文中通过建立受均匀拉伸载荷作用的一维金属杆模型,采用Johnson-Cook热黏塑性本构模型描述韧性金属的变形和热软化特征,采用包含非线性内聚力断裂的Johnson-Cook损伤断裂模型描述韧性金属的内聚力分离过程,研究韧性金属不同的损伤演化规律对其碎裂过程的影响,并进一步讨论Grady-Kipp碎裂公式的适用性。

    • 选取Mott-Grady一维碎裂理论分析的杆作为有限元模拟对象,选用一维应力状态的黏弹塑性圆柱杆(45钢),杆长L为120 mm,横截面直径d为1 mm。杆的一端在轴向速度固定,另一端施加一个恒定速度为v0的拉伸载荷,如图1所示。以固定端为原点,在杆轴向施加线性递减的初始速度梯度场v=v0x/L,在Mott卸载波出现前加速度始终为恒定值,因此该一维杆受到的是一个均匀的拉伸载荷,避免了突加载荷产生的应力波对金属杆碎裂过程的干扰。

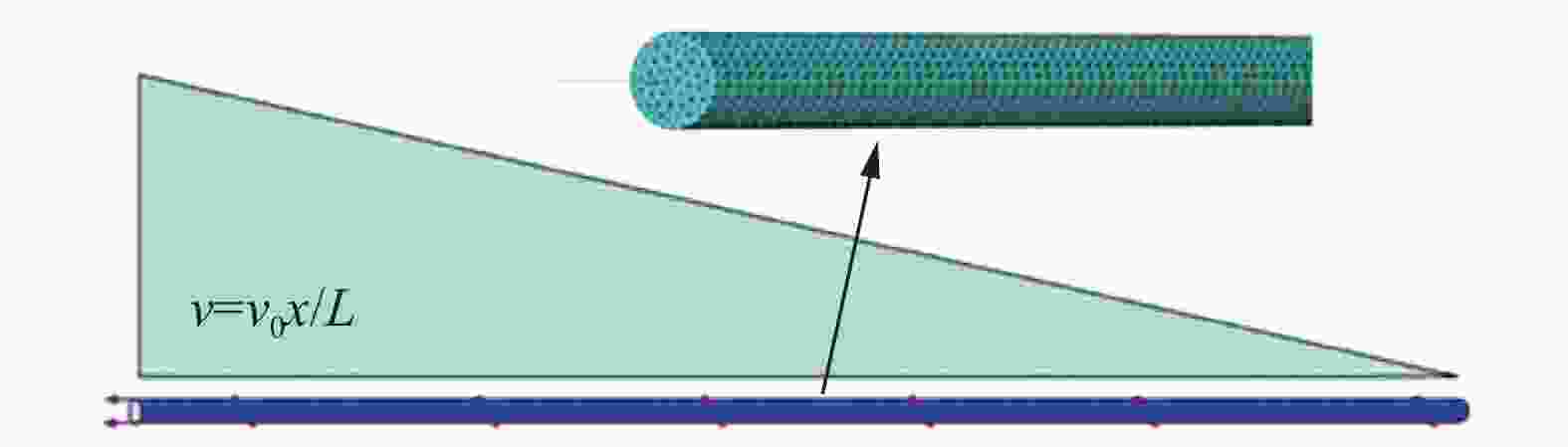

      图  1  45钢杆的速度分布

      Figure 1.  Velocity distribution of 45 steel ductile metal bar

      根据前期工作[10]中网格依赖性及步长对计算结果影响的分析,采用网格尺寸为0.185 mm的C3D10M结构的四面体单元能获得较好的数值模拟结果。

    • 采用Johnson-Cook热黏塑性本构模型描述45钢的运动变形和热软化特征,采用内聚力断裂的Johnson-Cook损伤断裂模型描述45钢的损伤起始、演化过程及最终碎裂。用等效塑性应变作为损伤因子D的启动准则,损伤启动的临界应变$\varepsilon _0^{\rm{pl}}$与应力三轴度、应变率和温度相关。

      材料发生断裂过程中,其损伤应力与损伤因子、等效应力的关系为:

      ${\sigma _{\rm{y}}} = \left( {1 - D} \right)\overline \sigma $

      式中:σy为断裂点的单元损伤应力;$\overline \sigma $为无损伤材料的等效应力;D为损伤因子,当D=1时,即完全损伤,材料将完全破坏而失去承载能力。在数值计算中,采用单元消去方法将失效单元(即死亡单元)从整体结构中消去。

      一旦损伤启动,损伤随单元内部塑性变形的发展而逐渐增加至1,应力随塑性变形的发展而逐渐降为零,如图2所示。Grady假定损伤演化过程是线性关系,可得损伤因子:

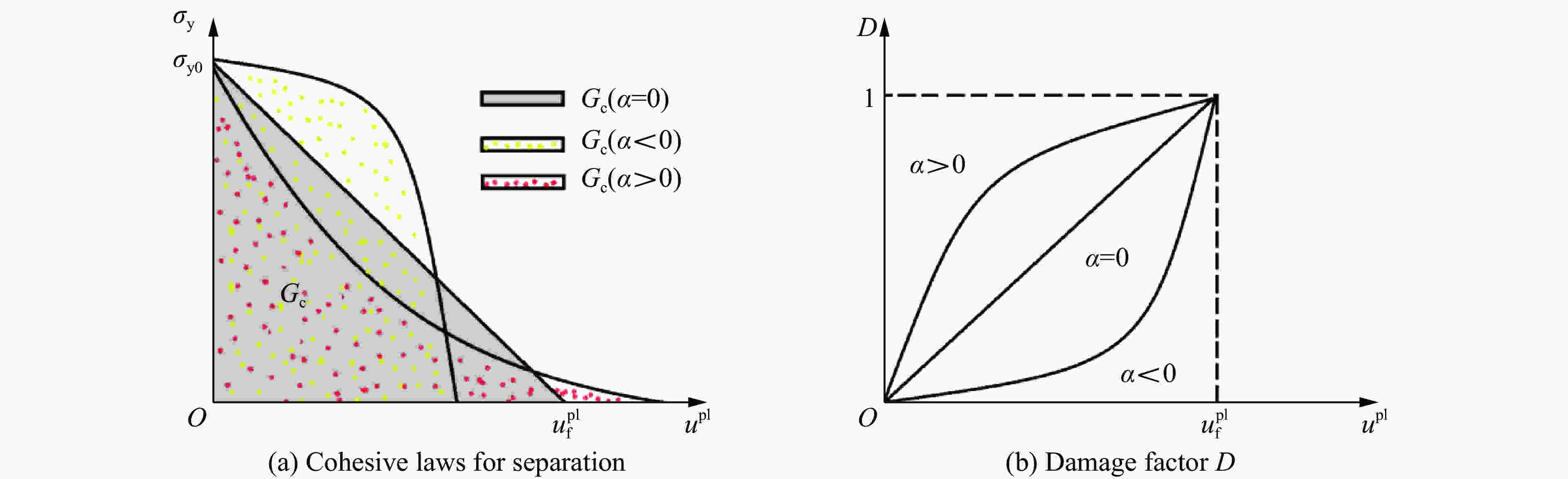

      图  2  非线性损伤演化下内聚力断裂特性和损伤因子

      Figure 2.  The cohesive laws for separation and damage factor D under nonlinear damage evolutions

      $D = \frac{{{\sigma _0}}}{{2{G_{\rm{c}}}}}{u^{{\rm{pl}}}}\quad\quad\quad 0 {\text{≤}} {u^{{\rm{pl}}}} {\text{≤}} \frac{{2{G_{\rm{c}}}}}{{{\sigma _0}}}$

      式中:σ0为损伤启动时刻单元的应力;Gc为材料分离所消耗的表面能,即损伤启动到材料完全失效(D=1)时所需的断裂能;upl为损伤启动之后单元的塑性位移,等于单元尺寸L与单元等效塑性应变增量Δεpl的乘积。由此可知,如果发生相同的等效塑性应变增量,大尺寸单元的损伤发展程度超过小尺寸单元。事实上,当材料发生以裂纹演化为主要形式的破坏时,局部塑性应变往往集中在小单元内,该损伤发展模型将材料抵抗损伤发展的能力通过材料的断裂能参数表征,既可以较好地描述材料的分离过程,也可以有效修正数值模拟结果对单元尺寸的依赖性。

      如果损伤演化过程是非线性关系,假定损伤因子:

      $D = \frac{{1 - {{\rm{e}}^{ - \alpha \left( {{u^{{\rm{pl}}}}/u_{\rm{f}}^{{\rm{pl}}}} \right)}}}}{{1 - {{\rm{e}}^{ - \alpha }}}}\quad\quad\quad \alpha \ne 0$

      式中:$u^{\rm{pl}}_{\rm f} $为临界塑性位移,即材料完全失效(D=1)时单元的塑性位移;α为内聚力断裂的非线性指标,代表损伤演化曲线的走势。如图2(a)所示,当α>0时,损伤演化的应力位移曲线是下凹的,损伤启动初期,应力快速卸载,但是完全断裂时的塑性位移增大;当α<0时,损伤演化的应力位移曲线是上凸的,损伤启动初期,应力变化缓慢,后期急剧衰减,完全断裂时的塑性位移较小;当α=0时为线性内聚力断裂,损伤因子D按式(2)演化发展,如图2(b)所示。

      α>0时,材料完全断裂的临界塑性位移极大地依赖于α值,材料难以断裂,而事实上,后期大部分的塑性位移仅贡献少量的断裂能,因此,在模拟过程中采用的断裂控制设定为当D=0.99时材料即发生完全断裂。

    • 对于线性内聚力断裂模型,可采用文献[11]中45钢的材料参数进行数值模拟,如表1所示。其中ρ为密度,E为杨氏模量,ν为泊松比,c为比热容,$T_ {\rm{t}}$为转变温度,$T_ {\rm{m}}$为熔化温度,Gc为断裂能,m为热软化指数,$\beta $为Taylor-Quinney因数,$\dot \varepsilon $为等效塑性应变率,ABCn为材料常数。

      Materialρ/(kg·m−3)E/GPaνc/(J·kg−1·K−1)$T_ {\rm{t} }$/K$T_ {\rm{m} }$/KGc/(kN·m−1)
      45 steel7.8×1032030.294472981 76525
      Materialm$\beta $$\dot \varepsilon $/s−1A/MPaB/MPaCn
      45 steel1.060.915073200.0640.28

      表 1  45钢材料的Johnson-Cook本构模型的物理参数

      Table 1.  Material parameters of the 45 steel

      而对于非线性内聚力断裂模型,损伤演化过程由$u_{\rm{f}}^{{\rm{pl}}}$α共同决定,且损伤演化函数曲线下方面积为材料分离所消耗的表面能Gc

      ${G_{\rm{c}}} = \mathop \smallint \nolimits_0^{u_{\rm{f}}^{{\rm{pl}}}} {\sigma _{\rm{y}}}{\rm{d}}{u^{{\rm{pl}}}}$

      结合式(1)和式(3)可得:

      ${G_{\rm{c}}} = {\sigma _{{{\rm{y}}_0}}}u_{\rm{f}}^{{\rm{pl}}}\left( {\frac{1}{\alpha } - \frac{1}{{{\rm{e}^\alpha } - 1}}} \right)\quad\quad\quad \alpha \ne 0$

      $u_{\rm{f}}^{{\rm{pl}}} = \frac{{{G_{\rm{c}}}}}{{{\sigma _{{{\rm{y}}_0}}}}}{\left( {\frac{1}{\alpha } - \frac{1}{{{\rm{e}^\alpha } - 1}}} \right)^{ - 1}}\quad\quad\quad \alpha \ne 0$

      由Grady-Kipp碎裂公式可知,碎裂过程中产生的碎片平均尺寸受表面能Gc的影响显著,因此,研究不同的损伤演化规律对45钢一维杆碎裂过程的影响,必须固定表面能Gc=25 kN/m不变。由式(6)可知,材料完全失效时单元的塑性位移$u_{\rm{f}}^{{\rm{pl}}}$还和损伤启动时刻单元的应力σy0相关,而45钢是应变率敏感材料,不同应变率拉伸下的σy0亦不同。设定初始恒定拉伸速度v0=2 400 m/s,即初始应变率为2×104 s−1,通过改变内聚力断裂的非线性指标α,可相应得到不同的塑性位移$u_{\rm{f}}^{{\rm{pl}}}$,如表2所示。

      $\alpha $$u_{\rm{f}}^{{\rm{pl}}}$/μm$\alpha $$u_{\rm{f}}^{{\rm{pl}}}$/μm$\alpha $$u_{\rm{f}}^{{\rm{pl}}}$/μm$\alpha $$u_{\rm{f}}^{{\rm{pl}}}$/μm
      −10.024.1−5.026.9−1.0 37.3−0.1 42.7
      0.144.2 1.052.0 5.0112.010.0217.0

      表 2  非线性损伤演化下内聚力断裂参数(断裂能Gc=25 kN/m)

      Table 2.  The cohesive parameters under nonlinear damage evolutions (Gc=25 kN/m)

      图3描绘了多种不同类型的非线性内聚力断裂曲线。当非线性指标α=0时,材料的损伤演化为线性衰减;当α>0时,α越大,在损伤启动初期,内聚力衰减越迅速,颈缩对周围介质迅速卸载,同时,由于完全断裂时的塑性位移$u_{\rm{f}}^{{\rm{pl}}}$增大,因此,卸载波传播的时间增加;当α<0时,α越小,在损伤启动初期,断裂点的颈缩发展越缓慢,消耗的断裂时间越长,但在接近临界塑性位移$u_{\rm{f}}^{{\rm{pl}}}$时,断裂点几乎瞬时卸载并发生断裂。

      图  3  45钢杆的线性/非线性内聚力断裂曲线(初始应变率为2×104 s−1

      Figure 3.  The cohesive laws for separation under linear/nonlinear damage evolutions at the strain rate of 2×104 s−1

    • 保证45钢的基本材料参数不变,在初始恒定拉伸速度v0=2 400 m/s下,数值分析了具有不同损伤演化规律的一维圆杆的碎裂情况。图4给出了非线性指标α分别为−10.0、−5.0、−1.0、−0.1、0.1、1.0、5.0、10.0和0(线性)时一维杆碎裂后的形态。一维杆碎裂产生的碎片通常为27块左右;当$\alpha \ll 0$时,如α=−10.0和α=−5.0时,一维杆碎裂产生的碎片数分别为34和32;当$\alpha \gg 0$时,如α=10.0和α=5.0时,一维杆碎裂产生的碎片数分别为5和20,如图5所示。从图5可以看出,不同的损伤演化规律对韧性金属碎裂过程中产生的碎片数有显著影响,非线性指标α数值越大,碎裂过程产生的碎片数越少,即碎片的平均尺寸越大。

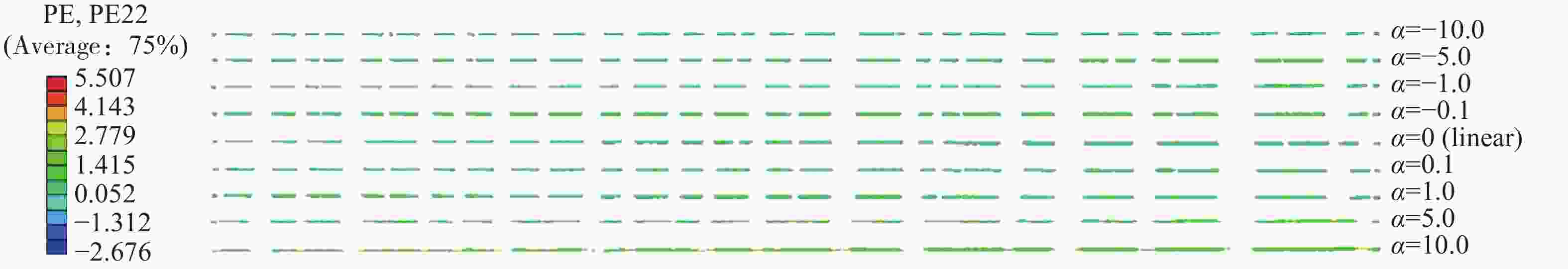

      图  4  不同损伤演化规律下一维杆碎裂后的形态

      Figure 4.  Fragmentized 1D stress bars under different damage evolution laws

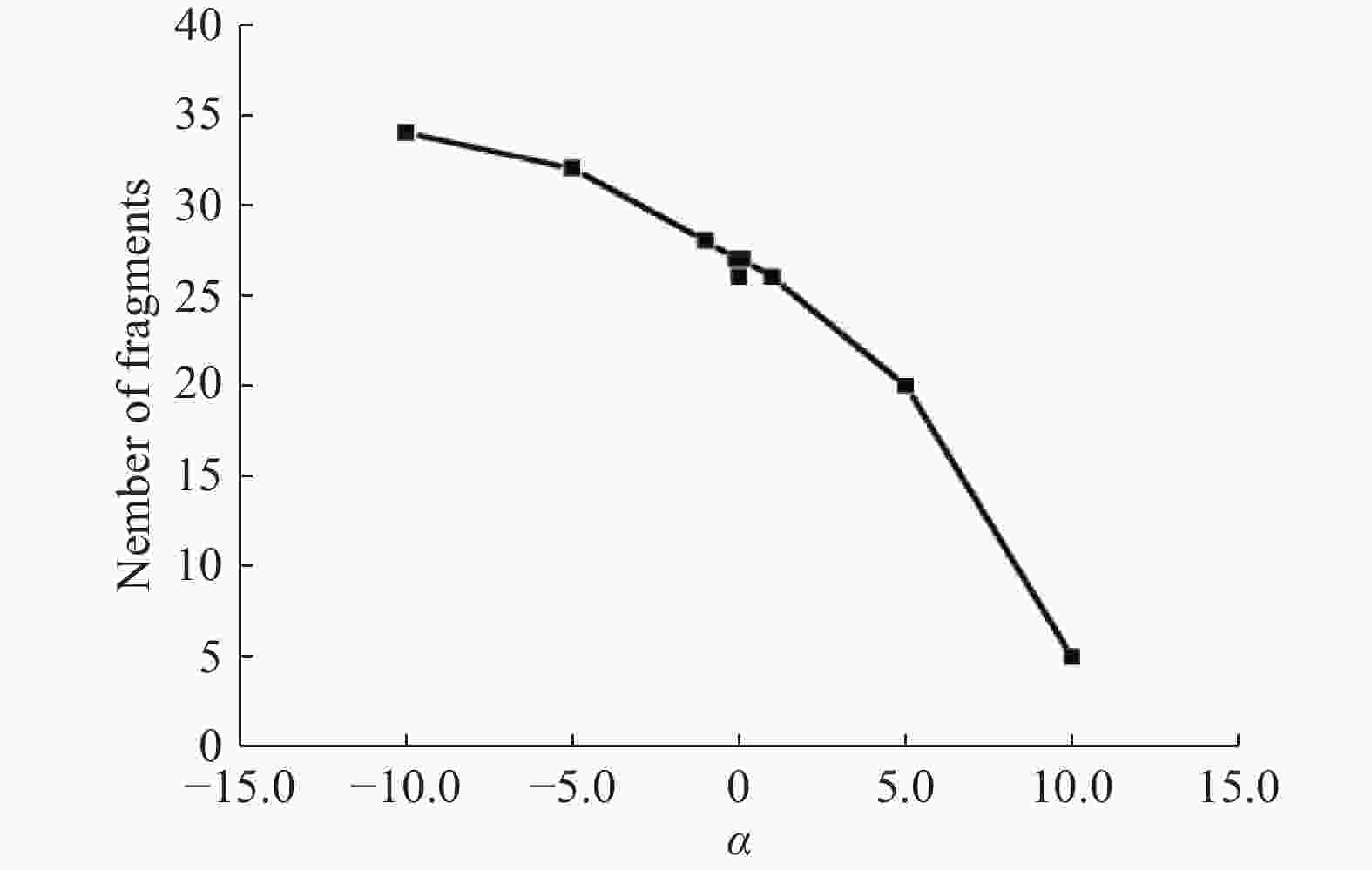

      图  5  损伤演化方式对碎片数的影响

      Figure 5.  The effect of damage evolution laws on fragment number

    • 图6图7给出了在恒定初始拉伸速度v0=2 400 m/s时,不同损伤演化方式对韧性碎裂过程的影响。以α=0的线性损伤演化为基准,α越大,单个碎片中存在的颈缩越多,碎片在断口和颈缩处的塑性变形越大,如图6所示。图7(a)表明,在损伤演化启动之前,碎片断口位置的温升曲线完全重合;损伤启动后,α越大,断口处的应力值衰减越迅速,对应的塑性变形发展越缓慢,因而碎片断口处温升发展也越缓慢;同时,由于α越大,材料完全断裂时的塑性位移更大,碎片断口处的最终温升也更高。

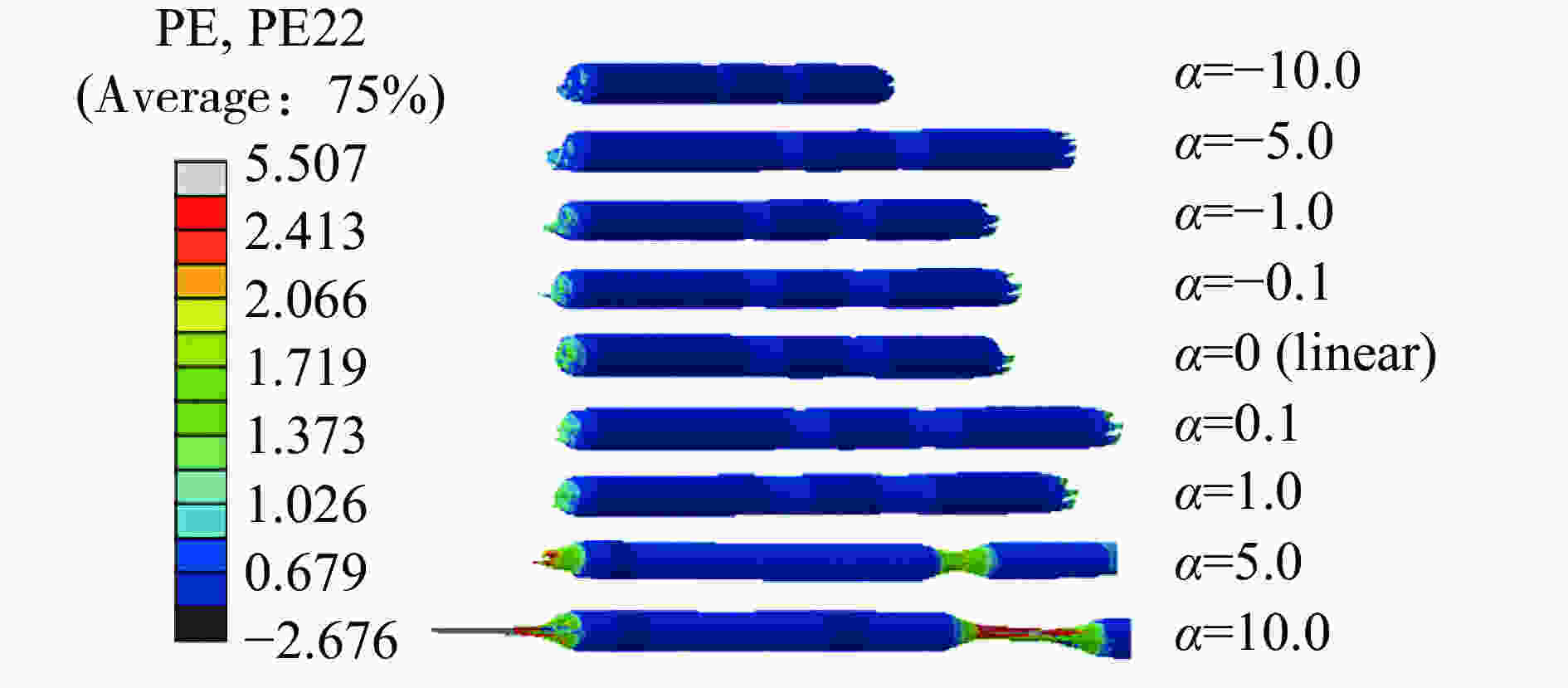

      图  6  碎片断口形貌

      Figure 6.  The fracture appearance of fragments

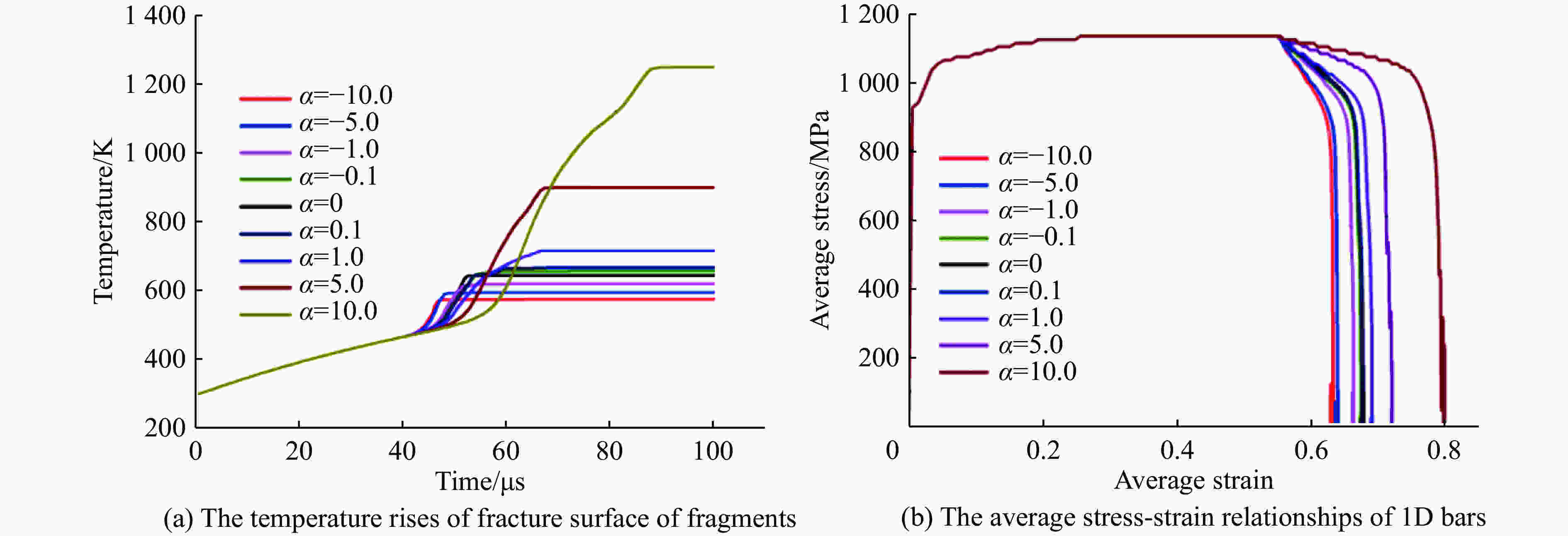

      图  7  损伤演化方式对碎裂过程的影响

      Figure 7.  The effect of different damage evolution laws on fragmentation process

      图7(b)给出了不同损伤演化规律下一维杆的平均应力-应变曲线。在损伤发生之前,各曲线完全重合;α越大,一维杆最终的表观应变也越大,损伤演化阶段断口和颈缩的塑性变形提供了主要的应变增量;与图3所示的材料内聚力断裂曲线不同,图7(b)所示曲线反映的是杆的表观应力-应变关系,α数值无论正负,曲线的形状、趋势均一致。

      图8给出了不同损伤演化规律下一维杆的平均应力-时程曲线。从图8可以看出:α越小,一维杆的平均应力衰减越快,在整个碎裂过程中断裂点的瞬时卸载诱发出较大的应力波扰动;当α=0时,一维杆的平均应力衰减适中,断裂点处的线性卸载并未诱发显著的应力波扰动;α越大,断口处的应力卸载越早,加之材料完全断裂时刻的塑性位移增加,卸载时间变长,卸载波相互作用导致杆的整体卸载并不干脆,后期一维杆的平均应力在振荡中衰减。

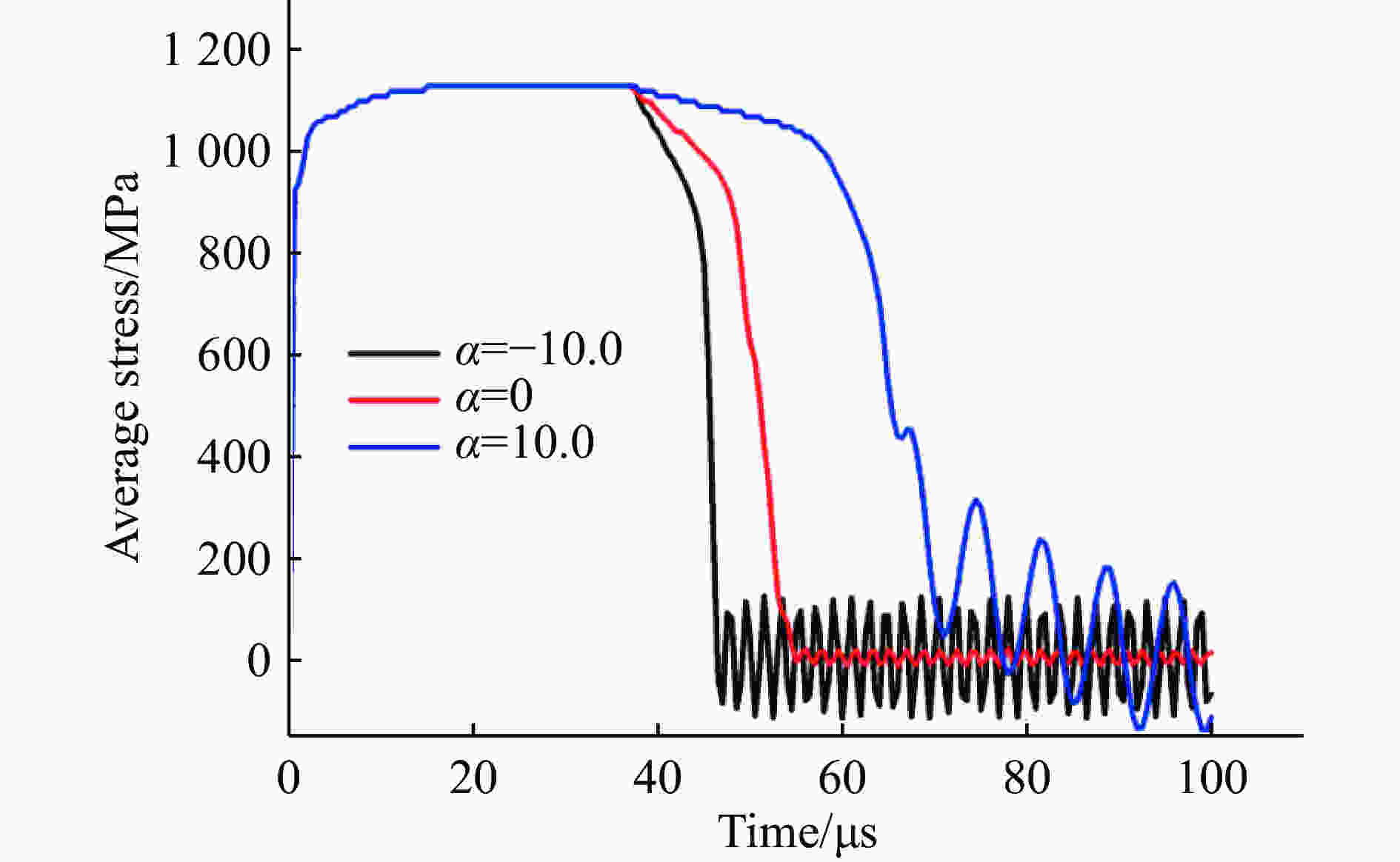

      图  8  不同损伤演化规律下的应力时程曲线

      Figure 8.  Stress-time curves under different damage evolution laws

    • 利用材料的基本物理参数定义特征应变率${\dot\varepsilon_0}$和特征碎片尺度S0

      ${\dot\varepsilon_0} = \frac{{\sigma _{\rm{c}}^{3/2}}}{{{\rho ^{1/2}}{G_{\rm{c}}}}},\quad\quad\quad {S_0} = \frac{{{G_{\rm{c}}}}}{{{\sigma _{\rm{c}}}}}$

      式中:σc为程序计算出的临界应力;ρ为材料参数;$ {\dot\varepsilon_0}$${S_0}$由材料参数Gcσcρ唯一确定,因而也为材料参数,为表征碎裂过程的关键特征。定义无量纲应变率$\bar {\dot \varepsilon} $和无量纲碎片尺度$\bar S$

      $\bar {\dot \varepsilon} = \frac{{\dot \varepsilon }}{{{{\dot \varepsilon}_0}}},\quad\quad\quad\bar S = \frac{S}{{{S_0}}}$

      式中:${\dot \varepsilon }$为杆发生断裂时的瞬时应变率,S为材料碎裂产生碎片的平均尺度。因此,无量纲化后的Grady-Kipp公式简化为:

      $\bar S = {\left[ {\frac{{12}}{{{{\left( {\bar {\dot \varepsilon} } \right)}^2}}}} \right]^{1/3}}$

      可见,无量纲化后的碎片尺度由无量纲应变率唯一确定,与材料参数不再相关。将不同损伤演化规律下的碎裂过程产生的碎片尺寸及断裂应变率无量纲化,结果按双对数形式绘制于图9。由图9可知:虽然初始应变率相同,但是由于断裂时刻杆的最终长度不同,因此,不同损伤演化规律下一维杆的断裂应变率相差较大;α数值越大,数值模拟得到的平均碎片尺寸和Grady-Kipp公式预测的理论值偏差越大,α数值过大导致完全断裂时刻的断口塑性位移过大,完全断裂所需时间过长,大部分颈缩的发展最终都被卸载波终止,从而导致碎片数过少,即碎片平均尺寸偏大;α数值越小,数值模拟得到的平均碎片尺寸越接近Grady-Kipp公式预测的理论值。

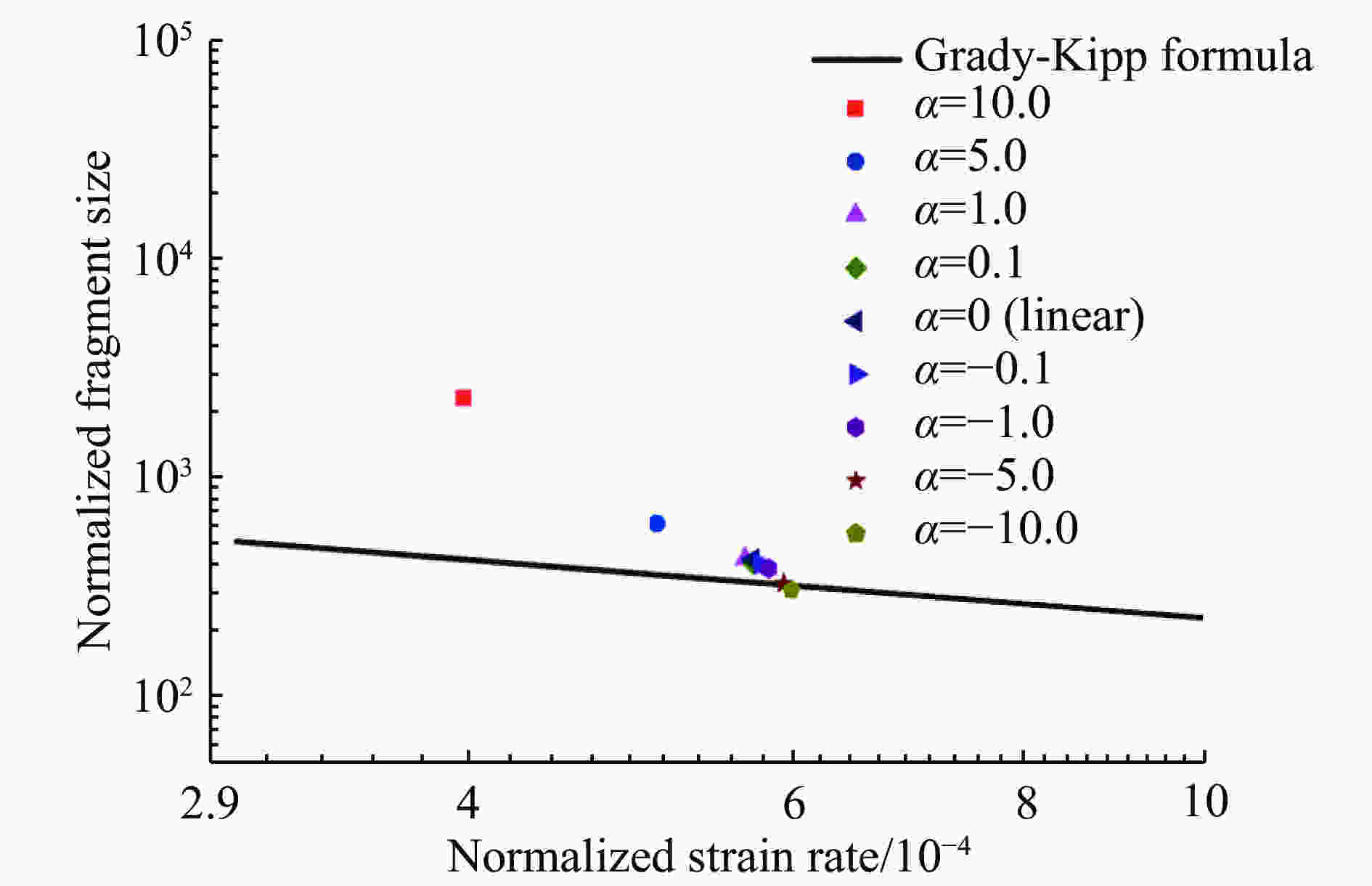

      图  9  无量纲应变率和无量纲碎片尺寸的关系

      Figure 9.  The relationship between normalized strain rate and normalized fragment size

      值得注意的是,α数值越大,韧性碎裂过程产生的碎片平均尺寸越大,和脆性碎裂结果正好相反。这是因为:韧性材料的卸载以刚性卸载的动量扩散机制为主,卸载波传播的区域将终止塑性变形的发展;α数值越大,卸载波产生时间越早,持续时间越长,导致卸载波传播的距离也更长,即碎片尺寸偏大;而脆性材料的卸载以弹性卸载为主,α数值越大,碎裂过程中诱发的应力波动能越少,材料内部存储的弹性能可以完全转化为断裂能,从而使脆性固体更容易断裂,即碎片尺寸偏小。

      图9结果显示,在大部分α取值范围内,Grady-Kipp碎裂公式仍能较好地预测韧性碎裂过程中产生的碎片尺寸,只有当α数值很大(如α=10.0)时,理论和数值模拟结果的偏差较大。针对α=10.0的情况,图10给出了更广泛的应变率范围下无量纲碎片尺寸与无量纲断裂应变率的关系。图10表明:当α数值很大时,损伤演化规律对韧性碎裂的影响具有显著的率敏感性,应变率越低,数值模拟结果和理论分析偏差越大;随着应变率的升高,数值模拟结果和理论分析偏差趋于稳定,但仍存在不小偏差。造成此现象的主要原因是,45钢为显著的应变率敏感材料,应变率的提高增大了一维杆的损伤启动应力,在断裂能保持不变的前提下,相应完全断裂时刻的塑性位移将降低,结果更接近线性内聚力断裂的假定。

      图  10  α=10.0时,无量纲碎片尺寸与应变率的关系

      Figure 10.  Normalized fragment size vs normalized strain rate at cohesive parameter α=10.0

    • 采用ABAQUS有限元软件数值模拟再现了一维应力状态下的韧性金属杆(45钢杆)在高应变率下均匀拉伸碎裂过程,分析了一维杆在线性和非线性损伤演化下的韧性碎裂过程,得到以下结论。

      (1)非线性指标α数值越大,碎裂过程中产生的单个碎片中存在的颈缩越多,碎片在断口和颈缩处均具有更大的塑性变形,相应的断口处温升越明显。

      (2)韧性金属的损伤演化规律对其碎裂过程具有显著影响,非线性指标α数值越大,碎裂过程中产生的碎片数越少。当非线性指标α小于零或略大于零时,Grady-Kipp碎裂公式仍能较好地预测韧性碎裂过程中产生的碎片尺寸;当非线性指标α远大于零时,在较低的冲击拉伸载荷作用下,数值模拟结果和Grady-Kipp模型预测值的偏差较大,随着应变率升高,数值模拟结果与Grady-Kipp模型预测值吻合较好。
