柱形汇聚几何中内爆驱动金属界面不稳定性

王涛 汪兵 林健宇 钟敏 柏劲松 李平 陶钢

引用本文:
Citation:

柱形汇聚几何中内爆驱动金属界面不稳定性

    作者简介: 王 涛(1979- ),男,硕士,副研究员,wtao_mg@163.com;
    通讯作者: 柏劲松, bjsong@foxmail.com
  • 中图分类号: O347.5

Numerical investigations of the interface instabilities of metallic material under implosion in cylindrical convergent geometry

    Corresponding author: BAI Jingsong, bjsong@foxmail.com ;
  • CLC number: O347.5

  • 摘要: 采用自研的高保真度爆轰与冲击动力学程序,对柱形汇聚几何中内爆驱动金属材料界面不稳定性的动力学行为,进行了数值模拟研究。结果表明,首次冲击后至约12 μs,界面发展以RM(Richtmyer-Meshkov)不稳定性为主;12 μs后至冲击波聚心反弹加载前,界面聚心运动处于加速减速状态,界面发展由RT (Rayleigh-Taylor)不稳定性主导;冲击波聚心反弹加载后,界面发展又由RM不稳定性主导。另外,还研究了初始条件(初始振幅、初始波长、钢壳初始厚度和几何构型)对柱形内爆驱动金属材料界面不稳定性的影响。结果显示:初始振幅较大时振幅增长也较大;初始波长较小(模数较大)时振幅增长较小,而且存在一个截止波长;钢壳厚度会抑制扰动增长,也存在一个截止厚度;几何汇聚效应会使扰动增长速度更快。
  • 图 1  爆轰驱动铝实验的扰动振幅

    Figure 1.  Perturbation amplitudes of experiments driven by explosion

    图 2  柱面内爆驱动金属材料界面不稳定性计算模型

    Figure 2.  Computational model of metal interface instability driven by cylindrical implosion

    图 3  密度显示的一维波谱图

    Figure 3.  One dimensional wave diagram displayed by density

    图 4  不锈钢壳内外界面加载压力

    Figure 4.  Loading pressures on inner and outer interface

    图 5  不锈钢壳内界面运动速度

    Figure 5.  Velocity of inner interface

    图 6  不锈钢壳内界面加速度

    Figure 6.  Acceleration of inner interface

    图 7  网格收敛性分析

    Figure 7.  Grid convergence

    图 8  密度场

    Figure 8.  Images of density fields

    图 9  钢壳内界面的扰动

    Figure 9.  Inner perturbed interface of steel shell

    图 10  双模态扰动演化的谱分析

    Figure 10.  Spectral analysis of dual mode perturbation evolution

    图 11  双模态扰动的振幅增长曲线

    Figure 11.  Amplitude growth curves of dual mode perturbation

    图 12  不同初始扰动振幅时的振幅增长曲线

    Figure 12.  Amplitude growth curves for different initial perturbation amplitude

    图 13  不同初始扰动模数时的振幅增长曲线

    Figure 13.  Amplitude growth curves for different initial perturbation mode number

    图 14  不同钢壳初始厚度时的振幅增长曲线

    Figure 14.  Amplitude growth curves for different initial thickness of steel shell

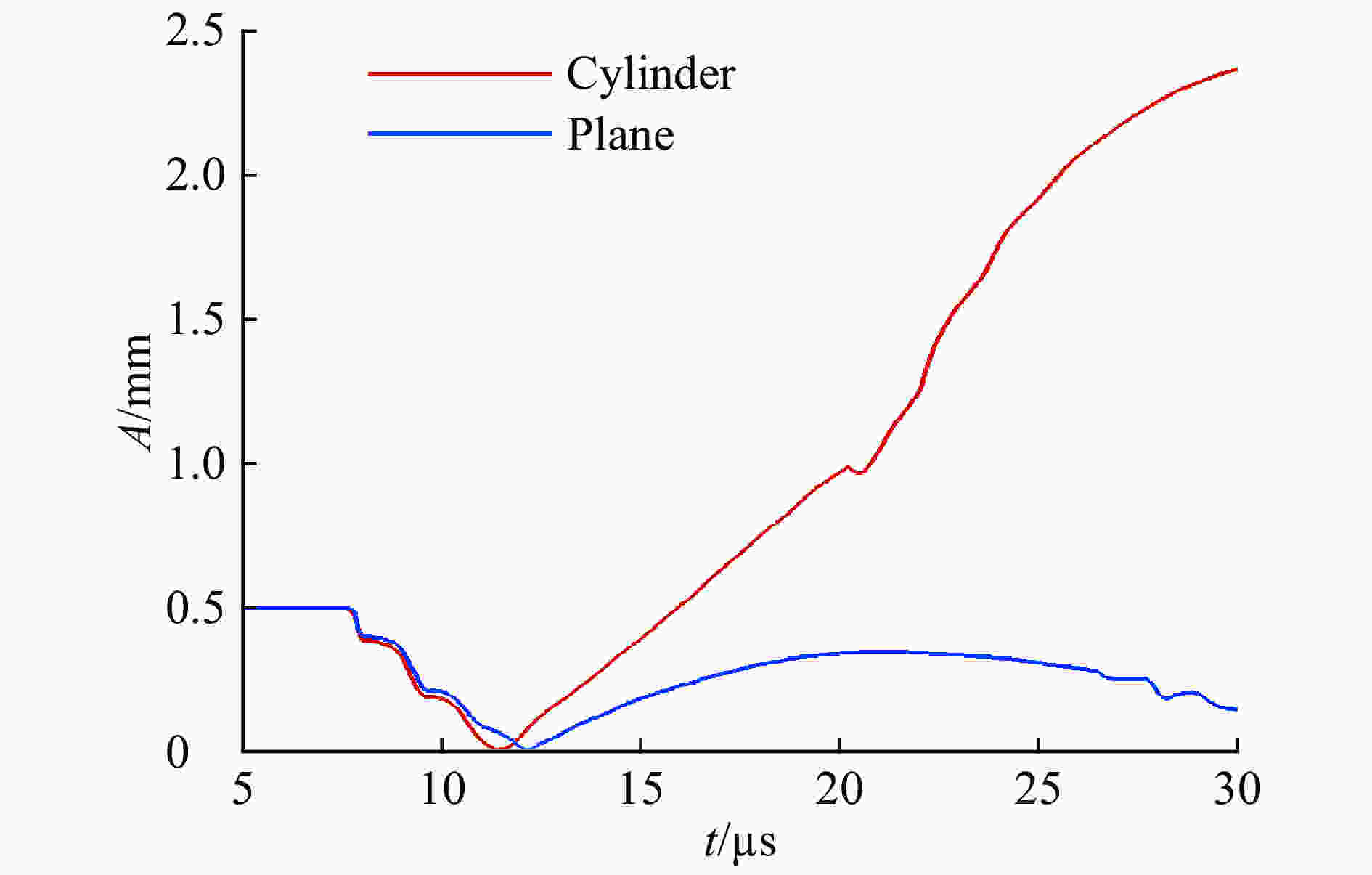

    图 15  不同几何构型下的振幅增长曲线

    Figure 15.  Amplitude growth curves for different geometrical configuration

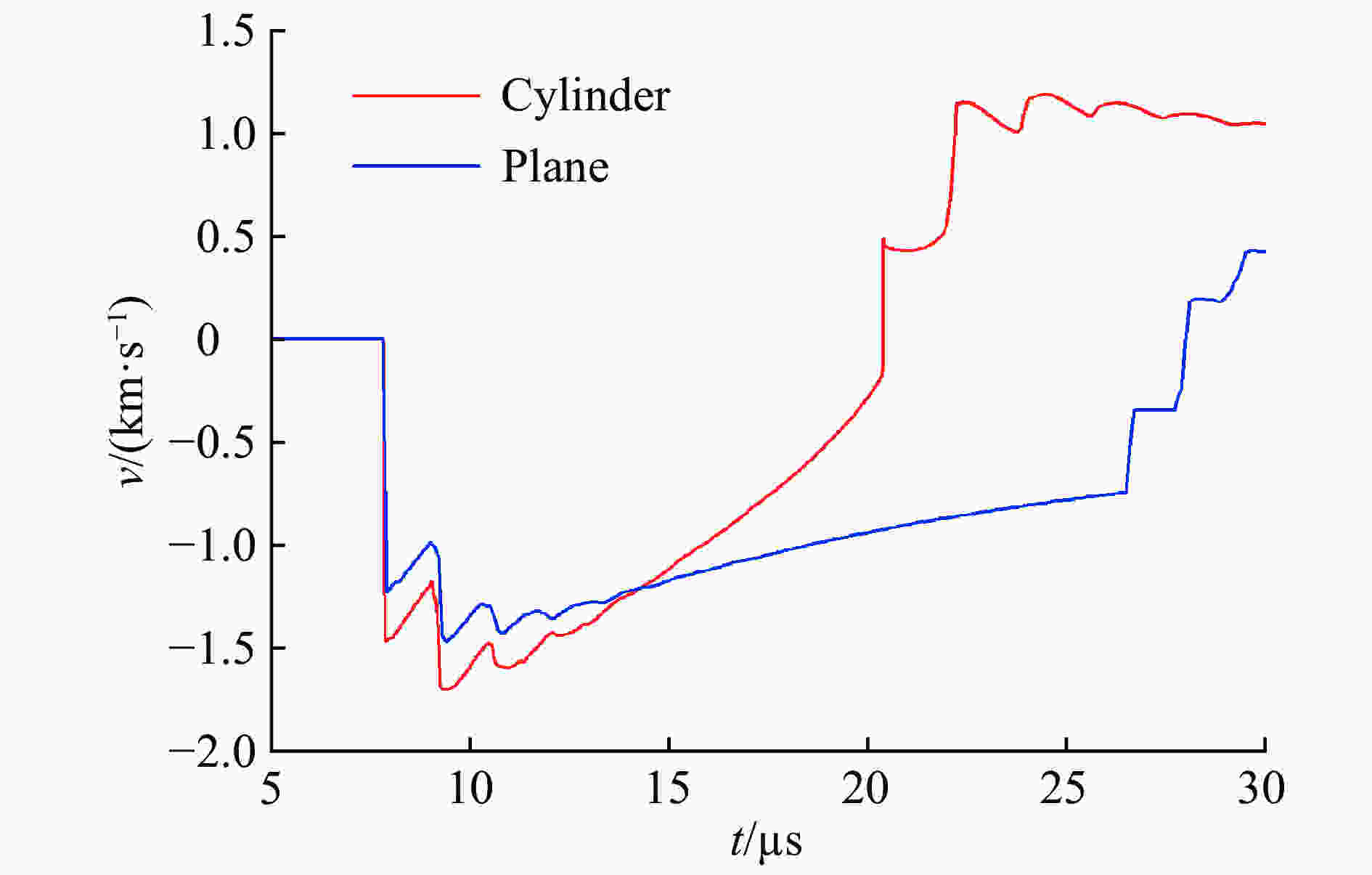

    图 16  不同几何构型下的界面运动速度

    Figure 16.  Interface velocities for different geometrical configuration

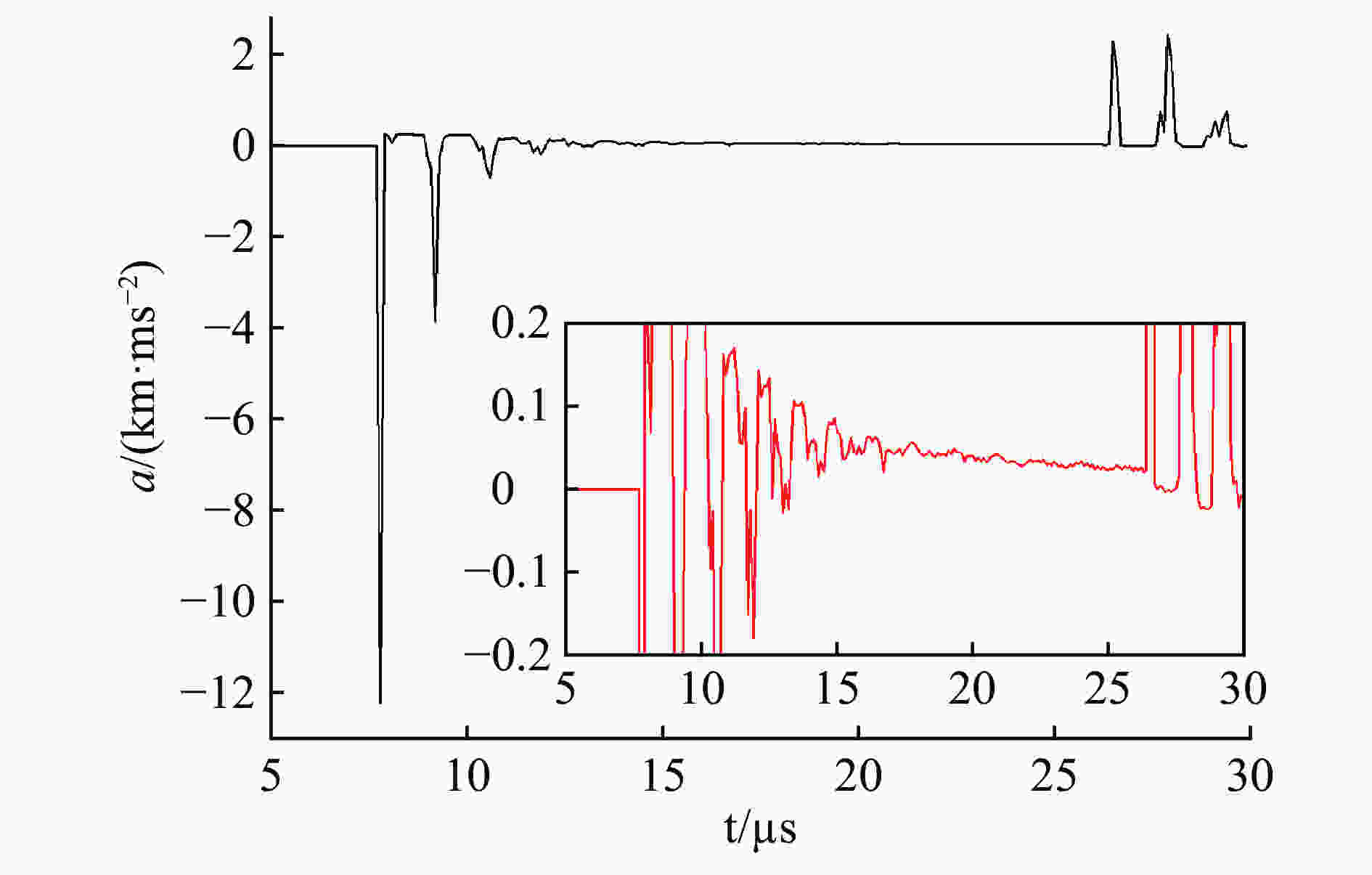

    图 17  平面几何中的界面加速度

    Figure 17.  Accelerations of interface in planar geometry

  • [1] RICHTMYER R D. Taylor instability in shock acceleration of compressible fluids [J]. Communications on Pure and Applied Mathematics, 1960, 13(2): 297–319. DOI: 10.1002/cpa.3160130207.
    [2] MESHKOV E E. Instability of the interface of two gases accelerated by a shock wave [J]. Fluid Dynamics, 1969, 4: 101–104.
    [3] RAYLEIGH L. Investigation of the character of the equilibrium of an incompressible heavy fluid of variable density [J]. Proceedings London Mathematical Society, 1883, 14(1): 170–177.
    [4] TAYLOR G I. The instability of liquid surfaces when accelerated in a direction perpendicular to their plane [J]. Proceedings of the Royal Society of London, Series A, 1950, 201: 192–196.
    [5] MCCRORY R L, MONTIERTH L, MORSE R L, et al. Nonlinear evolution of ablation-driven Rayleigh-Taylor instability [J]. Physical Review Letters, 1981, 46(5): 336–339. DOI: 10.1103/PhysRevLett.46.336.
    [6] LINDL J D, MEAD W C. Two-dimensional simulation of fluid instability in laser-fusion pellets [J]. Physical Review Letters, 1975, 34(20): 1273–1276. DOI: 10.1103/PhysRevLett.34.1273.
    [7] KIFONIDIS K, PLEWA T, SCHECK L, et al. Non-spherical core collapse supernovae. Ⅱ. The late-time evolution of globally anisotropic neutrino-driven explosions and their implications for SN 1987A [J]. Astronomy and Astrophysics, 2006, 453: 661–678.
    [8] LOW M M M, ZAHNLE K. Explosion of comet shoemaker-levy 9 on entry into the jovian atmosphere [J]. The Astrophysical Journal, 1994, 434: L33–L36. DOI: 10.1086/187565.
    [9] SHUVALOV V V, ARTEMIEVA N A. Numerical modeling of tunguska-like impacts [J]. Planetary and Space Science, 2002, 50: 181–192. DOI: 10.1016/S0032-0633(01)00079-4.
    [10] KAUS B J P, PODLADCHIKOV Y Y. Forward and reverse modeling of the three-dimensional viscous Rayleigh-Taylor instability [J]. Geophysical Research Letters, 2001, 28(6): 1095–1098. DOI: 10.1029/2000GL011789.
    [11] MOLNAR P, HOUSEMAN G A, CONRAD C P. Rayleigh-Taylor instability and convective thinning of mechanically thickened lithosphere: effects of non-linear viscosity decreasing exponentially with depth and of horizontal shortening of the layer [J]. Geophysical Journal International, 1998, 133(3): 568–584. DOI: 10.1046/j.1365-246X.1998.00510.x.
    [12] WANG T, BAI J S, LI P, et al. The numerical study of shock-induced hydrodynamic instability and mixing [J]. Chinese Physics B, 2009, 18(3): 1127–1135. DOI: 10.1088/1674-1056/18/3/048.
    [13] WANG T, BAI J S, LI P, et al. Large-eddy simulations of the Richtmyer-Meshkov instability of rectangular interface accelerated by shock waves [J]. Science China: Physics, Mechanics and Astronomy, 2010, 53(5): 905–914.
    [14] WANG T, LIU J H, BAI J S, et al. Experimental and numerical investigation of inclined air/SF6 interface instability under shock wave [J]. Applied Mathematics and Mechanics, 2012, 33(1): 37–50. DOI: 10.1007/s10483-012-1532-x.
    [15] WANG T, TAO G, BAI J S, et al. Numerical comparative analysis of Richtmyer-Meshkov instability simulated by different SGS models [J]. Canadian Journal of Physics, 2015, 93(5): 519–525. DOI: 10.1139/cjp-2014-0099.
    [16] WANG T, LI P, BAI J S, et al. Large-eddy simulation of the Richtmyer-Meshkov instability [J]. Canadian Journal of Physics, 2015, 93(10): 1124–1130. DOI: 10.1139/cjp-2014-0652.
    [17] WANG T, BAI J S, LI P, et al. Large-eddy simulations of the multi-mode Richtmyer-Meshkov instability and turbulent mixing under reshock [J]. High Energy Density Physics, 2016, 19(1): 65–75.
    [18] WANG T, TAO G, BAI J S, et al. Dynamical behavior of the Richtmyer-Meshkov instability-induced turbulent mixing under multiple shock interactions [J]. Canadian Journal of Physics, 2017, 95(8): 671–681. DOI: 10.1139/cjp-2016-0633.
    [19] BAI J S, LIU J H, WANG T, et al. Investigation of the Richtmyer-Meshkov instability with double perturbation interface in nonuniform flows [J]. Physical Review E, 2010, 81(2): 056302.
    [20] BAI J S, ZOU L Y, WANG T, et al. Experimental and numerical study of the shock-accelerated elliptic heavy gas cylinders [J]. Physical Review E, 2010, 82(5): 056318. DOI: 10.1103/PhysRevE.82.056318.
    [21] BAI J S, WANG B, WANG T, et al. Numerical simulation of the Richtmyer-Meshkov instability in initially nonuniform flows and mixing with reshock [J]. Physical Review E, 2012, 86(6): 066319. DOI: 10.1103/PhysRevE.86.066319.
    [22] XIAO J X, BAI J S, WANG T. Numerical study of initial perturbation effects on Richtmyer-Meshkov instability in nonuniform flows [J]. Physical Review E, 2016, 94(1): 013112. DOI: 10.1103/PhysRevE.94.013112.
    [23] LIU H, XIAO Z L. Scale-to-scale energy transfer in mixing flow induced by the Richtmyer-Meshkov instability [J]. Physical Review E, 2016, 93(5): 053112. DOI: 10.1103/PhysRevE.93.053112.
    [24] 李俊涛, 孙宇涛, 潘建华, 等. 冲击加载下V形界面的失稳与湍流混合 [J]. 物理学报, 2016, 65(24): 245202. DOI: 10.7498/aps.65.245202.
    LI J T, SUN Y T, PAN J H, et al. Instability and turbulent mixing of shocked V-shaped interface [J]. Acta Physica Sinica, 2016, 65(24): 245202. DOI: 10.7498/aps.65.245202.
    [25] 李俊涛, 孙宇涛, 胡晓棉, 等. 激波冲击V形界面重气体导致的壁面与旋涡作用及其对湍流混合的影响 [J]. 物理学报, 2017, 66(23): 235201. DOI: 10.7498/aps.66.235201.
    LI J T, SUN Y T, HU X M, et al. Effect of vortex/wall interaction on turbulent mixing in the Richtmyer-Meshkov instability induced by shocked V shape interface [J]. Acta Physica Sinica, 2017, 66(23): 235201. DOI: 10.7498/aps.66.235201.
    [26] LUO X S, DING J C, WANG M H, et al. A semi-annular shock tube for studying cylindrically converging Richtmyer-Meshkov instability [J]. Physics of Fluids, 2015, 27(9): 091702. DOI: 10.1063/1.4931929.
    [27] LUO X S, ZHANG F, DING J C, et al. Long-term effect of Rayleigh-Taylor stabilization on converging Richtmyer-Meshkov instability [J]. Journal of Fluid Mechanics, 2018, 849: 231–244. DOI: 10.1017/jfm.2018.424.
    [28] SI T, LONG T, ZHAI Z G, et al. Experimental investigation of cylindrical converging shock waves interacting with a polygonal heavy gas cylinder [J]. Journal of Fluid Mechanics, 2015, 784: 225–251. DOI: 10.1017/jfm.2015.581.
    [29] DING J C, SI T, YANG J M, et al. Measurement of a Richtmyer-Meshkov instability at an air-SF6 interface in a semiannular shock tube [J]. Physical Review Letters, 2017, 119(1): 014501. DOI: 10.1103/PhysRevLett.119.014501.
    [30] LEI F, DING J C, SI T, et al. Experimental study on a sinusoidal air/SF6 interface accelerated by a cylindrically converging shock [J]. Journal of Fluid Mechanics, 2017, 826: 819–829. DOI: 10.1017/jfm.2017.506.
    [31] MILE J W. Taylor instability of a flat plate, General atomic division of general dynamics: GAMD-7335 [R]. 1966.
    [32] WHITE G N. One-degree-of-freedom model for the Taylor instability of an ideally plastic metal plate: LA-5225-MS [R]. Los Alamos, NM: Los Alamos National Laboratory, 1973.
    [33] ROBINSON A C, SWEGLE J W. Acceleration instability in elastic-plastic solids. II. Analytical techniques [J]. Journal of Applied Physics, 1989, 66(7): 2859–2872. DOI: 10.1063/1.344191.
    [34] PIRIZ A R, CELA J J L, CORTÁZAR O D, et al. Rayleigh-Taylor instability in elastic solids [J]. Physical Review E, 2005, 72(5): 056313. DOI: 10.1103/PhysRevE.72.056313.
    [35] PIRIZ A R, CELA J J L, TAHIR N A. Rayleigh-Taylor instability in elastic-plastic solids [J]. Journal of Applied Physics, 2009, 105(11): 116101. DOI: 10.1063/1.3139267.
    [36] PIRIZ A R, CELA J J L, TAHIR N A. Linear analysis of incompressible Rayleigh-Taylor instability in solids [J]. Physical Review E, 2009, 80(4): 046305. DOI: 10.1103/PhysRevE.80.046305.
    [37] BAI X B, WANG T, ZHU Y X, et al. Expansion of linear analysis of Rayleigh-Taylor interface instability of metal materials [J]. World Journal of Mechanics, 2018, 8: 94–106. DOI: 10.4236/wjm.2018.84008.
    [38] BARNES J F, BLEWETT P J, MCQUEEN R G, et al. Taylor instability in solids [J]. Journal of Applied Physics, 1974, 45(2): 727–732. DOI: 10.1063/1.1663310.
    [39] BARNES J F, JANNEY D H, LONDON R K, et al. Further experimentation on Taylor instability in solids [J]. Journal of Applied Physics, 1980, 51: 4678–4679. DOI: 10.1063/1.328339.
    [40] LINDQUIST M J, CAVALLO R M, LORENZ K T, et al. Aluminum Rayleigh Taylor strength measurements and calculations [C] // LEGRAND M, VANDENBOOMGAERDE M. 10th International Workshop on Physics of Compressible Turbulent Mixing. Paris, France, 2006.
    [41] DE FRAHAN M T H, BELOF J L, CAVALLO R M, et al. Experimental and numerical investigations of beryllium strength models using the Rayleigh-Taylor instability [J]. Journal of Applied Physics, 2015, 117(22): 225901. DOI: 10.1063/1.4922336.
    [42] 王涛, 柏劲松, 曹仁义, 等. 爆轰驱动铝飞层扰动增长的数值模拟 [J]. 高压物理学报, 2018, 32(3): 032301. DOI: 10.11858/gywlxb.20170624.
    WANG T, BAI J S, CAO R Y, et al. Numerical investigations of perturbation growth in aluminum flyer driven by explosion [J]. Chinese Journal of High Pressure Physics, 2018, 32(3): 032301. DOI: 10.11858/gywlxb.20170624.
    [43] 何长江, 周海兵, 杭义洪. 爆轰驱动金属铝界面不稳定性的数值分析 [J]. 中国科学: 物理学, 力学, 天文学, 2009, 39(9): 1170–1173.
    HE C J, ZHOU H B, HANG Y H. Numerical analysis of aluminum interface instability under explosion [J]. Science China: Physics, Mechanics and Astronomy, 2009, 39(9): 1170–1173.
    [44] 郝鹏程, 冯其京, 胡晓棉. 内爆加载金属界面不稳定性的数值分析 [J]. 爆炸与冲击, 2016, 36(6): 739–744. DOI: 10.11883/1001-1455(2016)06-0739-06.
    HAO P C, FENG Q J, HU X M. A numerical study of the instability of the metal shell in the implosion [J]. Explosion and Shock Waves, 2016, 36(6): 739–744. DOI: 10.11883/1001-1455(2016)06-0739-06.
    [45] 刘军, 冯其京, 周海兵. 柱面内爆驱动金属界面不稳定性的数值模拟研究 [J]. 物理学报, 2014, 63(15): 155201. DOI: 10.7498/aps.63.155201.
    LIU J, FENG Q J, ZHOU H B. Simulation study of interface instability in metals driven by cylindrical implosion [J]. Acta Physica Sinica, 2014, 63(15): 155201. DOI: 10.7498/aps.63.155201.
    [46] OLSON R T, CERRETA E K, MORRIS C, et al. The effect of microstructure on Rayleigh-Taylor instability growth in solids [J]. Journal of Physics: Conference Series, 2014, 500: 112048. DOI: 10.1088/1742-6596/500/11/112048.
    [47] JENSEN B J, CHERNE F J, PRIME M B, et al. Jet formation in cerium metal to examine material strength [J]. Journal of Applied Physics, 2015, 118(19): 195903. DOI: 10.1063/1.4935879.
    [48] CHERNE F J, HAMMERBERG J E, ANDREWS M J, et al. On shock driven jetting of liquid from non-sinusoidal surfaces into a vacuum [J]. Journal of Applied Physics, 2015, 118(18): 185901. DOI: 10.1063/1.4934645.
    [49] PARK H S, LORENZ K T, CACALLO R M, et al. Viscous Rayleigh-Taylor instability experiments at high pressure and strain rate [J]. Physical Review Letters, 2010, 104(13): 135504. DOI: 10.1103/PhysRevLett.104.135504.
    [50] PIRIZ A R, LÓPEZ CELA J J, TAHIR N A. Richtmyer-Meshkov instability as a tool for evaluating material strength under extreme conditions [J]. Nuclear Instruments and Methods in Physics Research A, 2009, 606: 139–141. DOI: 10.1016/j.nima.2009.03.094.
    [51] DIMONTE G, TERRONES G, CHERNE F J, et al. Use of the Richtmyer-Meshkov instability to infer yield stress at high-energy densities [J]. Physical Review Letters, 2011, 107(26): 264502. DOI: 10.1103/PhysRevLett.107.264502.
    [52] LORENZ K T, EDWARDS M J, GLENDINNING S G, et al. Accessing ultrahigh-pressure, quasi-isentropic states of matter [J]. Physics of Plasmas, 2005, 12(5): 056309. DOI: 10.1063/1.1873812.
    [53] PRIME M B, BUTTLER W T, BUECHLER M A, et al. Estimation of metal strength at very high rates using free-surface Richtmyer-Meshkov instabilities [J]. Journal of Dynamic Behavior of Materials, 2017, 3: 1–14. DOI: 10.1007/s40870-016-0088-9.
    [54] LEBEDEV A I, APRELKOV O N, ARINI V A, et al. Perturbation method for study of shear strength of materials at pressures up to ~300 GPa [C] // AIP Conference Proceedings (Shock Compression of Condensed Matter), 2006: 745−748.
    [55] FRACHET V, GELEZNIKOFF F, GUIX R, et al. Rayleigh Taylor instability in cylindrical configuration [C] // Proceedings of 2nd International Workshop on the Physics of Compressible Turbulent Mixing. 1989: 862−849.
  • [1] 郝鹏程冯其京胡晓棉 . 内爆加载金属界面不稳定性的数值分析. 爆炸与冲击, 2016, 36(6): 739-744. doi: 10.11883/1001-1455(2016)06-0739-06
    [2] 赵焕娟J.H.S.Lee张英华钱新明严屹然 . 氩气对乙炔预混气爆轰不稳定性的影响及量化分析. 爆炸与冲击, 2017, 37(4): 577-584. doi: 10.11883/1001-1455(2017)04-0577-08
    [3] 刘金宏邹立勇柏劲松谭多望黄文斌郭文灿 . 激波冲击下air/SF6界面的Richtmyer-Meshkov不稳定性. 爆炸与冲击, 2011, 31(2): 135-140. doi: 10.11883/1001-1455(2011)02-0135-06
    [4] 柏劲松陈森华钟敏 . 界面不稳定性的自适应欧拉数值计算. 爆炸与冲击, 2003, 23(1): 19-24.
    [5] 王涛李平柏劲松汪兵陶钢 . 低密度流体界面不稳定性大涡模拟. 爆炸与冲击, 2013, 33(5): 487-493. doi: 10.11883/1001-1455(2013)05-0487-07
    [6] 马东军何兴孙德军尹协远 . 柱状交界面Richtmyer-Meshkov不稳定性的数值研究. 爆炸与冲击, 2003, 23(5): 398-404.
    [7] 廖海东孙承纬李永池杨礼兵 . 有限厚度流体层界面运动Rayleigh-Taylor不稳定性的数值模拟. 爆炸与冲击, 1999, 19(2): 139-145.
    [8] 张学莹赵宁朱君 . 多流体界面不稳定性的守恒和非守恒高精度数值模拟方法. 爆炸与冲击, 2006, 26(1): 65-70. doi: 10.11883/1001-1455(2006)01-0065-06
    [9] 张忠珍王继海 . 界面不稳定性引起湍流混合的二阶封闭模型. 爆炸与冲击, 1996, 16(3): 232-242.
    [10] 孙承纬赵峰高文 . 研究爆速直径效应的爆轰冲击波动力学方法. 爆炸与冲击, 1996, 16(3): 193-201.
    [11] 褚玉成 . 地下核爆炸引起不稳定性岩体的探测. 爆炸与冲击, 1986, 6(3): 261-267.
    [12] 欧阳良琛马东军孙德军尹协远 . 单模大扰动的Richtmyer-Meshkov不稳定性. 爆炸与冲击, 2008, 28(5): 407-414. doi: 10.11883/1001-1455(2008)05-0407-08
    [13] 林其文 . 球壳结构馈通增长的瑞利-泰勒不稳定性. 爆炸与冲击, 2002, 22(4): 289-294.
    [14] 杨玟王丽丽周海兵张树道 . 用浮阻力模型研究Richtmyer-Meshkov不稳定性诱导混合. 爆炸与冲击, 2015, 35(3): 423-427. doi: 10.11883/1001-1455(2015)03-0423-05
    [15] 周凯元李宗芬陈志坚 . 气相爆轰波平衡胞格稳定性实验研究. 爆炸与冲击, 1990, 10(2): 129-134.
    [16] 林其文 . 不可压结构聚合运动耦合增长的瑞利-泰勒不稳定性研究. 爆炸与冲击, 2001, 21(1): 62-66.
    [17] 秦承森张凤国李勇 . 可压缩性对Rayleigh-Taylor不稳定性的影响. 爆炸与冲击, 2001, 21(3): 193-197.
    [18] 张忠珍王继海 . k-D-a-B 模型和 Richtmyer-Meshkov 不稳定性的数值模拟. 爆炸与冲击, 1997, 17(3): 199-206.
    [19] 廖深飞邹立勇刘金宏柏劲松王彦平 . 反射激波作用重气柱的Richtmyer-Meshkov不稳定性的实验研究. 爆炸与冲击, 2016, 36(1): 87-92. doi: 10.11883/1001-1455(2016)01-0087-06
    [20] 刘金宏谭多望张旭邹立勇黄文斌 . 二维会聚波在气体内传播不稳定性的数值模拟. 爆炸与冲击, 2009, 29(6): 601-606. doi: 10.11883/1001-1455(2009)06-0601-06
  • 加载中
图(17)
计量
  • 文章访问数:  2010
  • HTML全文浏览量:  727
  • PDF下载量:  9
  • 被引次数: 0
出版历程
  • 收稿日期:  2019-04-23
  • 录用日期:  2019-07-21
  • 网络出版日期:  2020-04-17
  • 刊出日期:  2020-05-01

柱形汇聚几何中内爆驱动金属界面不稳定性

    作者简介:王 涛(1979- ),男,硕士,副研究员,wtao_mg@163.com
    通讯作者: 柏劲松, bjsong@foxmail.com
  • 1. 中国工程物理研究院流体物理研究所,四川 绵阳 621999
  • 2. 南京理工大学能源与动力工程学院,江苏 南京 210094

摘要: 采用自研的高保真度爆轰与冲击动力学程序,对柱形汇聚几何中内爆驱动金属材料界面不稳定性的动力学行为,进行了数值模拟研究。结果表明,首次冲击后至约12 μs,界面发展以RM(Richtmyer-Meshkov)不稳定性为主;12 μs后至冲击波聚心反弹加载前,界面聚心运动处于加速减速状态,界面发展由RT (Rayleigh-Taylor)不稳定性主导;冲击波聚心反弹加载后,界面发展又由RM不稳定性主导。另外,还研究了初始条件(初始振幅、初始波长、钢壳初始厚度和几何构型)对柱形内爆驱动金属材料界面不稳定性的影响。结果显示:初始振幅较大时振幅增长也较大;初始波长较小(模数较大)时振幅增长较小,而且存在一个截止波长;钢壳厚度会抑制扰动增长,也存在一个截止厚度;几何汇聚效应会使扰动增长速度更快。

English Abstract

  • 当冲击波或惯性力加载不同物质间的扰动界面时,界面会失稳并发生扰动增长的现象,前者称为Richtmyer-Meshkov(RM)不稳定性[1-2],后者称为Rayleigh-Taylor(RT)不稳定性[3-4]。其中RT不稳定性与加载方向有关,只有当轻介质加速重介质时才会发生。界面不稳定性在诸多领域有重要的应用背景,如惯性约束聚变[5-6]、超新星爆炸[7]、小行星撞击[8-9]、地球内核运动及板块构造[10-11]等,因此具有重要的研究意义。

    Wang等[12-18]、Bai等[19-21]、Xiao等[22]长期研究流体介质界面不稳定性及湍流混合演化规律和统计特性。Liu等[23]通过直接数值模拟,研究了RM不稳定性和湍流混合中的能量传递过程和机制。李俊涛等[24-25]也通过数值模拟,研究了弱冲击波加载V形界面导致的RM不稳定性中的涡动力学行为特性及作用机制。Luo等[26-27]、Si等[28]、Ding等[29]、Lei等[30]在汇聚冲击波诱导下的气体界面不稳定性实验研究方面成绩卓越,特别是首次测得了柱形单模态air/SF6界面的扰动振幅。在我国,有关界面不稳定性的研究主要集中在流体介质方面,很少涉及金属材料界面不稳定性,而界面不稳定性也会在金属材料中发生。而且,金属材料的复杂物性,如强度、相变、损伤、微结构等,使金属材料界面不稳定性比流体界面不稳定性更复杂,因此,金属材料界面不稳定性是一种跨尺度多物理耦合的复杂流动问题。

    金属材料界面不稳定性的理论研究,主要基于能量平衡[31-33]或力平衡[34-36],推导扰动增长所满足的色散关系,但是,这些线性理论分析均采用了理想塑性本构关系,预测扰动增长受到较大限制。我们也基于能量平衡,但采用了Steinberg-Guinan(SG)和Johnson-Cook(JC)本构模型及变压力加载历程,针对有限厚度金属平板问题,推导了相应的扰动增长方程,将线性分析方法进行了拓展,可用于平面几何金属不稳定性线性和非线性段增长的预测[37]。并且,对爆轰驱动和激光等离子体驱动的金属界面不稳定性实验进行了分析,结果和实验吻合较好,但是,这种线性分析方法依然有较大的局限性,如它还无法考虑加载过程等。

    金属材料界面不稳定性实验研究始于20世纪70年代。首先,由Barnes等[38-39]通过爆轰驱动铝平板实现,并采用高能X射线装置观察界面扰动增长。后来,平面爆轰驱动金属材料界面不稳定性实验[40-42]均采用相似的装置。在美国、俄罗斯,开展了大量有关金属材料界面不稳定性的研究工作,包括界面扰动增长规律及影响因素的研究等。何长江等[43]通过数值模拟,研究了初始扰动波长对平面爆轰驱动金属铝RT不稳定性发展的影响。郝鹏程等[44]、刘军等[45]通过对内爆加载金属钢壳的数值模拟,研究了材料强度和初始波长对界面扰动增长的影响。Olson等[46]在爆轰实验中,研究了铜材料的微结构和加工对RT扰动增长的影响,发现单晶晶向和材料加工导致的应变硬化会影响扰动增长,而多晶材料的晶粒尺寸和晶界强化在所研究的加载条件下对扰动增长无影响。Jensen等[47]采用高分辨率的原位诊断技术,研究了冲击条件下铈的RM不稳定性问题。Cherne等[48]采用分子动力学模拟方法,研究了铜样品自由面上不同形状的二维沟槽扰动对铜/真空界面RM不稳定性发展的影响。

    金属材料界面不稳定性增长是一种高压高应变率条件下的大变形行为,与材料强度密切相关,宏观表现就是材料强度可以抑制扰动增长。近几年,基于这个思想,利用金属材料界面不稳定性增长,研究高压高应变率条件下的材料强度[42, 49-53],进而发展了适用性更强的材料强度模型[54]

    由以上分析,目前对于金属材料界面不稳定性问题,虽然已经开展了较多的研究,但是还不充分不深入,仍然有很多问题有待解决。比如,理论研究很不完备,实验研究缺乏对物理细节的直接认识,而且高分辨率诊断设备和极端加载装置限制了实验工作的全面开展。因此,数值模拟成为一种有效便捷的研究手段。我们长期致力于流体界面不稳定性及湍流混合问题的数值模拟研究[12-22]。在此基础上,我们发展了适用于金属材料大变形行为数值模拟的高保真度爆轰与冲击动力学欧拉程序。本文中,利用自研的数值模拟欧拉程序,研究柱形汇聚几何中内爆驱动下金属材料界面不稳定性的动力学行为。

    • 针对考虑爆轰和材料弹塑性行为的多物质、大变形及强冲击波物理问题,发展了高保真度的爆轰与冲击动力学欧拉有限体积计算程序。其守恒型控制方程组为:

      $\left\{\begin{split} & \frac{\partial }{{\partial t}}\int_V {\rho {\rm{d}}V} = - \oint_S {\rho {u_i}{n_i}{\rm{d}}S} \\ &\frac{\partial }{{\partial t}}\int_V {\rho {u_j}{\rm{d}}V} = - \oint_S {p{n_j}{\rm{d}}S} - \oint_S {\rho {u_i}{u_j}{n_i}{\rm{d}}S} + \oint_S {{s_{ij}}{n_i}{\rm{d}}S} \\ & \frac{\partial }{{\partial t}}\int_V {\rho E{\rm{d}}V} = - \oint_S {{u_i}p{n_i}{\rm{d}}S} - \oint_S {\rho {u_i}E{n_i}{\rm{d}}S} + \oint_S {{s_{ij}}{u_j}{n_i}{\rm{d}}S} \end{split}\right. $

      式中:下标ij分别代表xyz三个方向,遵循张量运算法则,V为控制体体积,S为控制体表面积,ni为其外法向单位矢量分量,ρuk (k=i, j)、pE分别为密度、速度、压强和质量总能量,sij为偏应力张量分量。

      采用维数分裂技术,将方程组(1)描述的物理问题分解为多个一维问题,对于每个一维问题,采用PPM方法,对单元内物理量的分布进行插值和重构;然后,通过欧拉型两步算法进行计算,即物理量的Lagrange推进求解,再将拉氏网格上的物理量映射到静止的欧拉网格上。材料强度效应、炸药爆轰过程和人工黏性在Lagrange步中实现。多物质界面采用体积分数方法进行捕捉。

    • 数值模拟中,炸药用JWL状态方程描述:

      $p = A\left( {1 - \frac{\omega }{{{R_1}V}}} \right){\operatorname{e} ^{ - {R_1}V}} + B\left( {1 - \frac{\omega }{{{R_2}V}}} \right){\operatorname{e} ^{ - {R_2}V}} + \frac{{\omega \overline E}}{V}$

      $\overline E = \frac{A}{{{R_1}}}{\operatorname{e} ^{ - {R_1}V}} + \frac{B}{{{R_2}}}{\operatorname{e} ^{ - {R_2}V}} + {\rho _0}{c_V}T$

      式中:相对比容V=ρ0/ρABR1R2ω为常数,$\overline E = {\rho _0}E'$为体积内能,$E'$为比内能,cV为比热。

      金属材料用Mie-Grüneisen状态方程描述:

      $p = \frac{{{\rho _0}{c^2}\mu \left[ {1 + \left( {1 - {{{\gamma _0}} / 2}} \right)\mu - {{a{\mu ^2}} / 2}} \right]}}{{{{\left[ {1 - \left( {{S_{\!\!1}} - 1} \right)\mu - \dfrac{{{S_{\!\!2}}{\mu ^2}}}{{\left( {\mu + 1} \right)}} - \dfrac{{{S_{\!\!3}}{\mu ^3}}}{{{{\left( {\mu + 1} \right)}^2}}}} \right]}^2}}} + \left( {{\gamma _0} + a\mu } \right)\overline E$

      式中:相对压缩度$\mu = {\rho }/{{{\rho _0}}} - 1$ρ0为初始密度,c为零压声速,γ0为Grüneisen系数,aS1S2S3为常数。

      硅橡胶采用凝聚介质实用状态方程:

      $p = c_0^2\left( {\rho - {\rho _0}} \right) + \left( {\gamma - 1} \right)\rho E'$

      式中:c0为正常态的声速,γ为材料参数。

    • 金属材料采用SG本构模型,它可以很好地描述高压高应变率下的材料强度特性。SG本构模型在弹塑性本构方程中引入压力、温度和应变率项,同时压力与应变率对流动应力的耦合效应具有可分离变量特性。因为SG本构模型中流动应力依赖于压力,所以材料的本构方程与状态方程之间存在某种耦合关系。这个耦合关系反映了高压下金属材料的压力硬化特性。SG本构模型的动态屈服强度和剪切模量分别为:

      ${Y_{\rm{SG}}} = {Y_0}{\left[ {1 + \beta \left( {{\varepsilon _{\rm p}} + {\varepsilon _{\mathop{\rm i}\nolimits} }} \right)} \right]^n}\left[ {1 + Ap{\eta ^{ - 1/3}} - B\left( {T - 300} \right)} \right]$

      $G = {G_o}\left[ {1 + Ap{\eta ^{{{ - 1} / 3}}} - B\left( {T - 300} \right)} \right]$

      $CT = E' - {E'_0}$

      式中:Y0G0分别为初始屈服强度和剪切模量,βn分别为材料应变硬化系数和硬化指数,A为压力硬化系数,η=ρ/ρ0为材料压缩比,B为温度软化系数,${E'_0}$为零温下的比内能,C为材料常数。

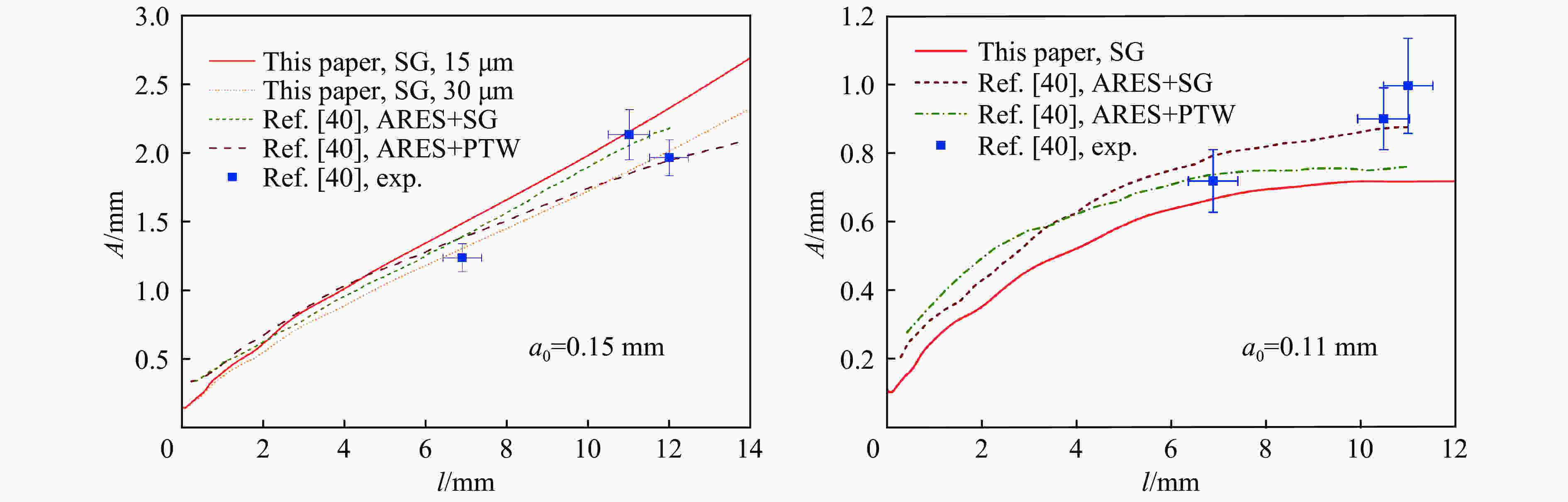

    • 在进行柱面内爆驱动不锈钢金属材料界面不稳定性计算和分析前,先通过对文献[40]中的爆轰驱动T-6061铝的RT不稳定性实验的模拟,确认本计算程序的可靠性。该实验采用HMX炸药爆轰加载1.5 mm厚的铝样品,加载压力峰值为30 GPa。初始扰动波长λ0=2 mm,初始扰动振幅a0=0.15,0.11 mm。图1为用自研的欧拉程序计算得到的扰动振幅和文献[40]中采用ARES程序计算的结果,及实验结果(横轴是自由面运动位移)。可以看出,数据吻合较好,说明自研的欧拉程序模拟这类爆轰驱动金属材料界面不稳定性是准确的。

      图  1  爆轰驱动铝实验的扰动振幅

      Figure 1.  Perturbation amplitudes of experiments driven by explosion

    • 以Frachet等[55]的柱面内爆驱动不锈钢金属材料的双模态扰动界面不稳定性实验为基础,开展柱面内爆驱动下金属材料界面不稳定性发展演化的动力学行为特性数值模拟。

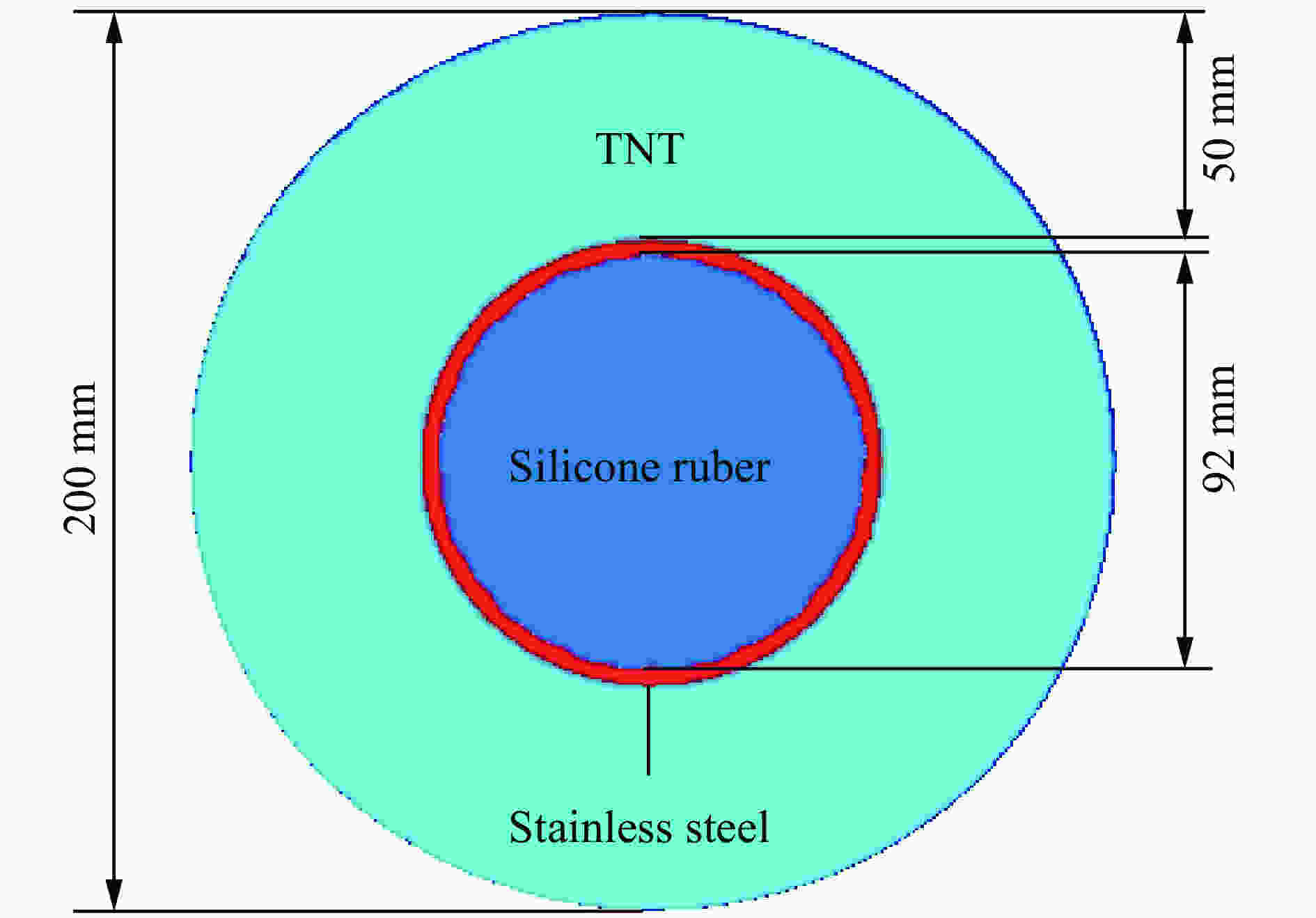

      计算模型如图2所示:外层为炸药,其外直径和厚度分别为200和50 mm,由于文献[55]中没有说明何种炸药,本文中采用TNT;中心物质为直径92 mm的硅橡胶;中间不锈钢壳外直径为100 mm,厚度为4 mm,且内界面上预置有振幅0.5 mm、模数为13和29 mm−1的双模态初始扰动。

      图  2  柱面内爆驱动金属材料界面不稳定性计算模型

      Figure 2.  Computational model of metal interface instability driven by cylindrical implosion

      TNT炸药JWL状态方程参数分别为:ρ0=1.63 g/cm3pcj=21.0 GPa,Dcj=6.93 km/s,A=371.2 GPa,B=3.231 GPa,R1=4.15,R2=0.95,ω=0.3。不锈钢Mie-Grüneisen状态方程参数分别为:ρ0=7.896 g/cm3c=4.569 km/s,γ0=2.17,a=0.47,S1=1.49,S2=S3=0;不锈钢SG本构模型参数分别为:Y0=0.34 GPa,Ymax=2.5 GPa,G0=77.0 GPa,β=43.0,n=0.35,A=0.022 6 GPa−1B=0.455 kK−1。硅橡胶凝聚介质实用状态方程参数分别为:ρ0=1.15 g/cm3c0=1.343 km/s,γ=1.6。

    • 冲击波(SW)由低阻抗介质向高阻抗介质方向加载物质界面时,会产生一个透射冲击波和一个反射冲击波;冲击波由高阻抗介质向低阻抗介质方向加载物质界面时,会产生一个透射冲击波和一个反射稀疏波(RW)。炸药起爆后,产生的柱形爆轰波向内聚心运动,到达钢壳外界面并作用后,向内产生透射冲击波,钢壳也开始聚心运动,由于质量守恒,钢壳径向厚度逐渐增大(见图3);该透射冲击波约在7.8 μs时到达钢壳内界面,形成由高阻抗介质向低阻抗介质方向的冲击波加载,内界面加载压力瞬间达到10 GPa(见图4),同时向硅橡胶内产生透射冲击波和钢壳内的反射稀疏波;钢壳内的反射稀疏波向外运动并加载外界面后又向内反射压缩波(CW),压缩波和稀疏波会在钢壳内多次反射,并在内外界面上分解而交替产生稀疏波和压缩波,进而交替加载钢壳界面,可见于钢壳内三角形的胞格结构(见图3)、加载压力和内界面速度振荡区域(冲击波加载和稀疏波卸载效应)(见图45,界面运动速度以径向向外为正);硅橡胶内的透射冲击波聚心反弹后,在约20.5 μs时到达并冲击(RS)钢壳内界面,内界面加载压力瞬间达到约50 GPa,钢壳聚心运动停止,开始向外反弹运动,其径向厚度之后又逐渐减小,并向硅橡胶内反射冲击波和向钢壳内透射冲击波,该反射冲击波会再次聚心反弹加载,但已不在本算例时间内,而钢壳内的透射冲击波也会在内外界面上分解而交替产生压缩波和稀疏波。

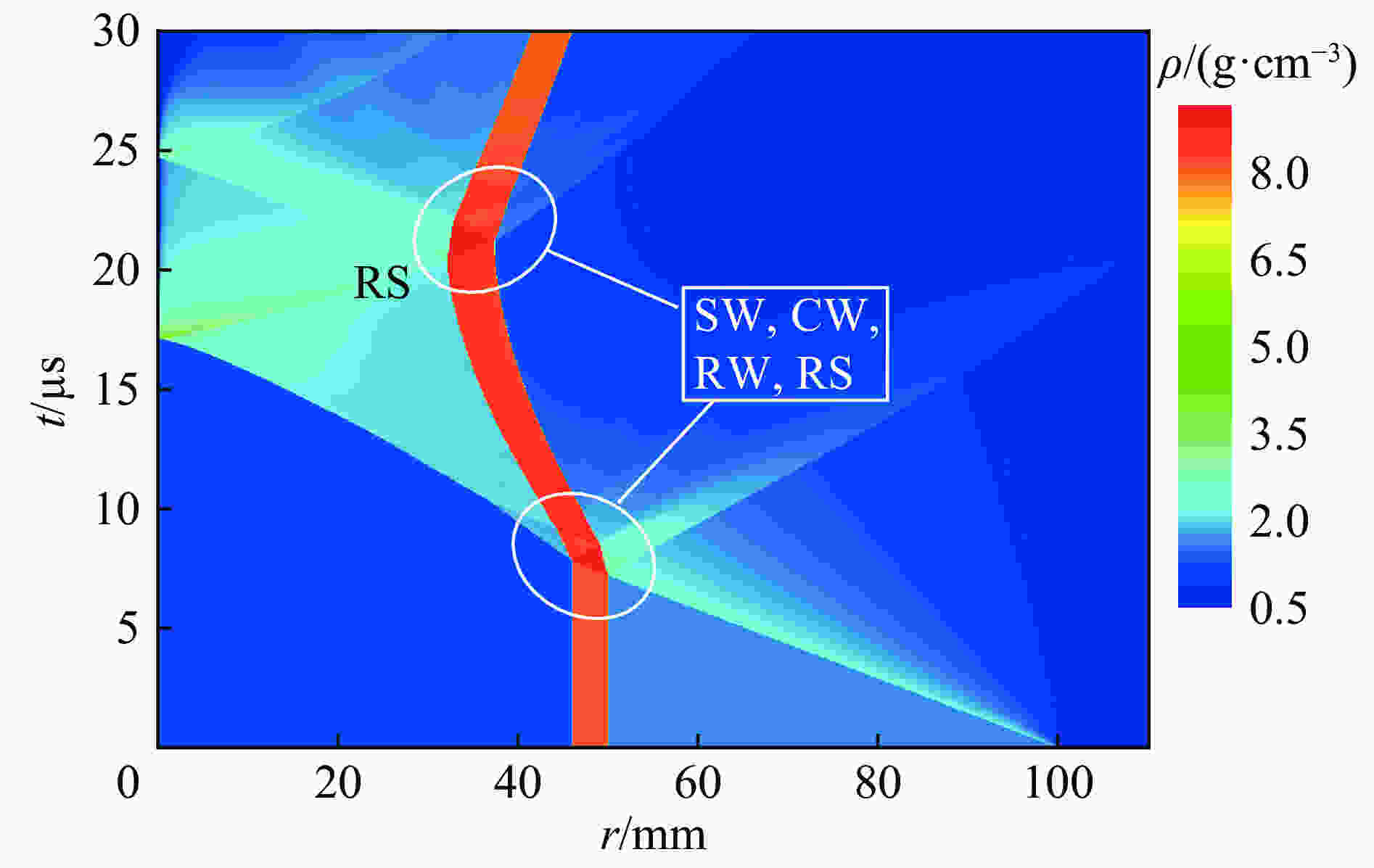

      图  3  密度显示的一维波谱图

      Figure 3.  One dimensional wave diagram displayed by density

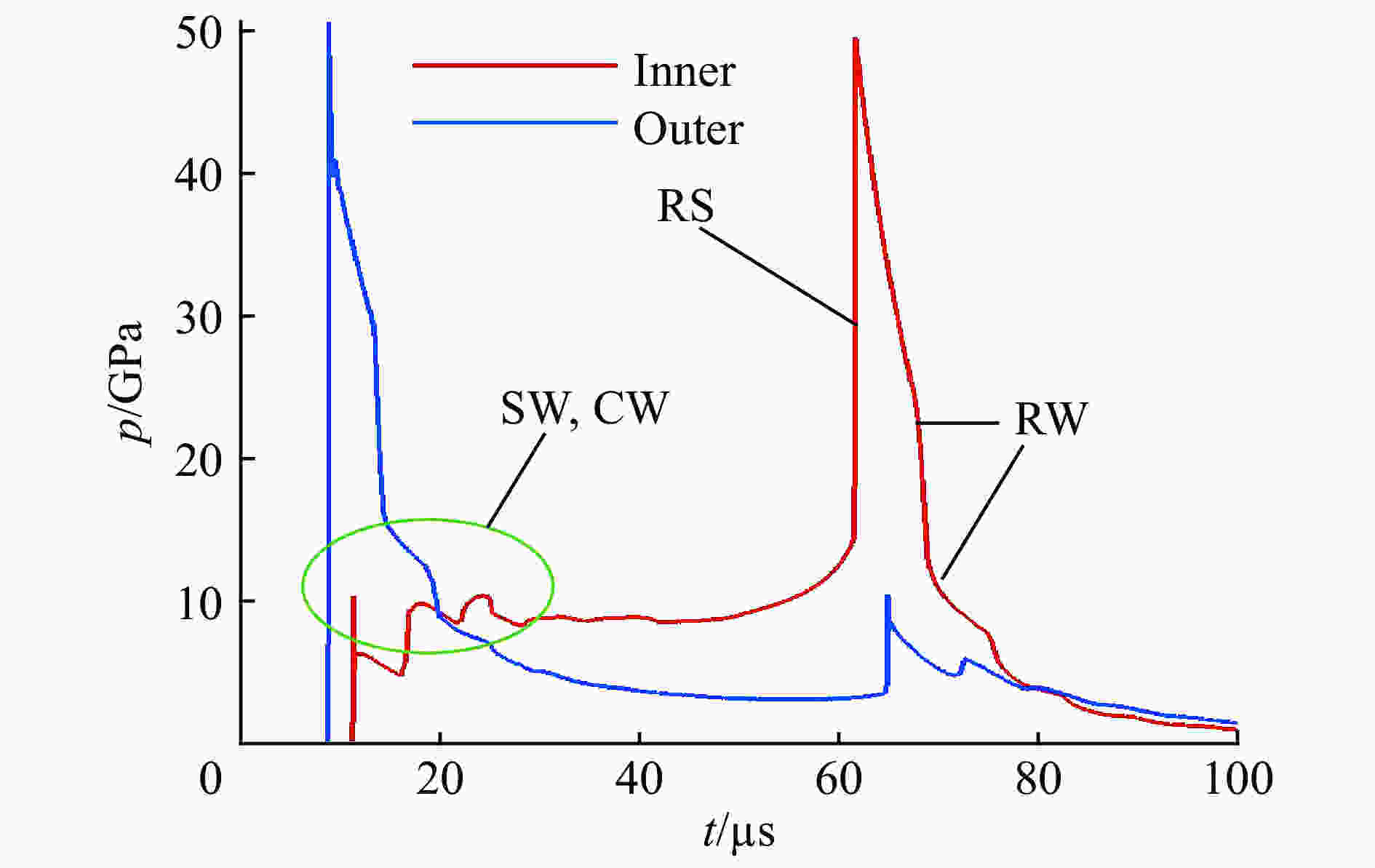

      图  4  不锈钢壳内外界面加载压力

      Figure 4.  Loading pressures on inner and outer interface

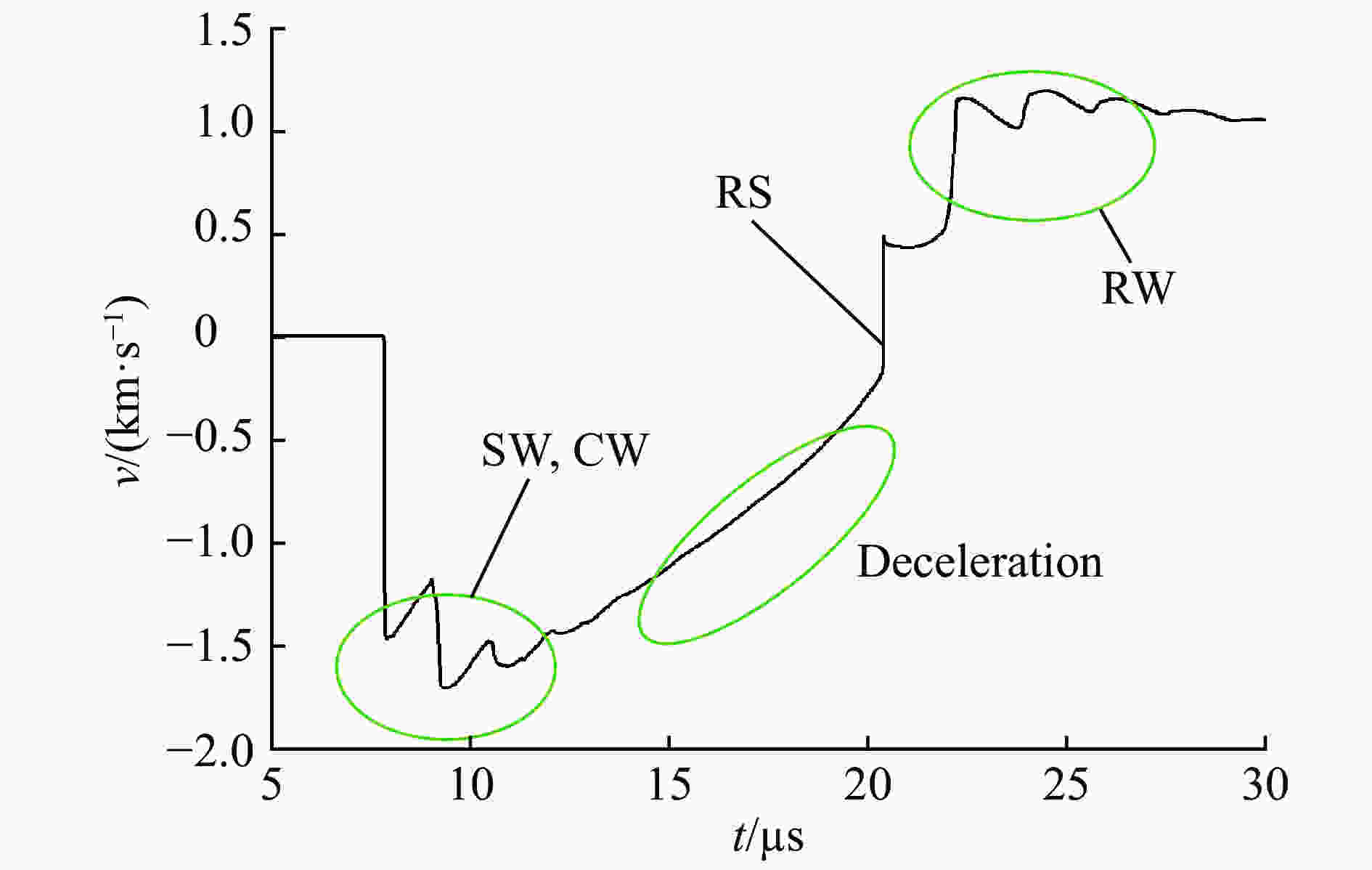

      图  5  不锈钢壳内界面运动速度

      Figure 5.  Velocity of inner interface

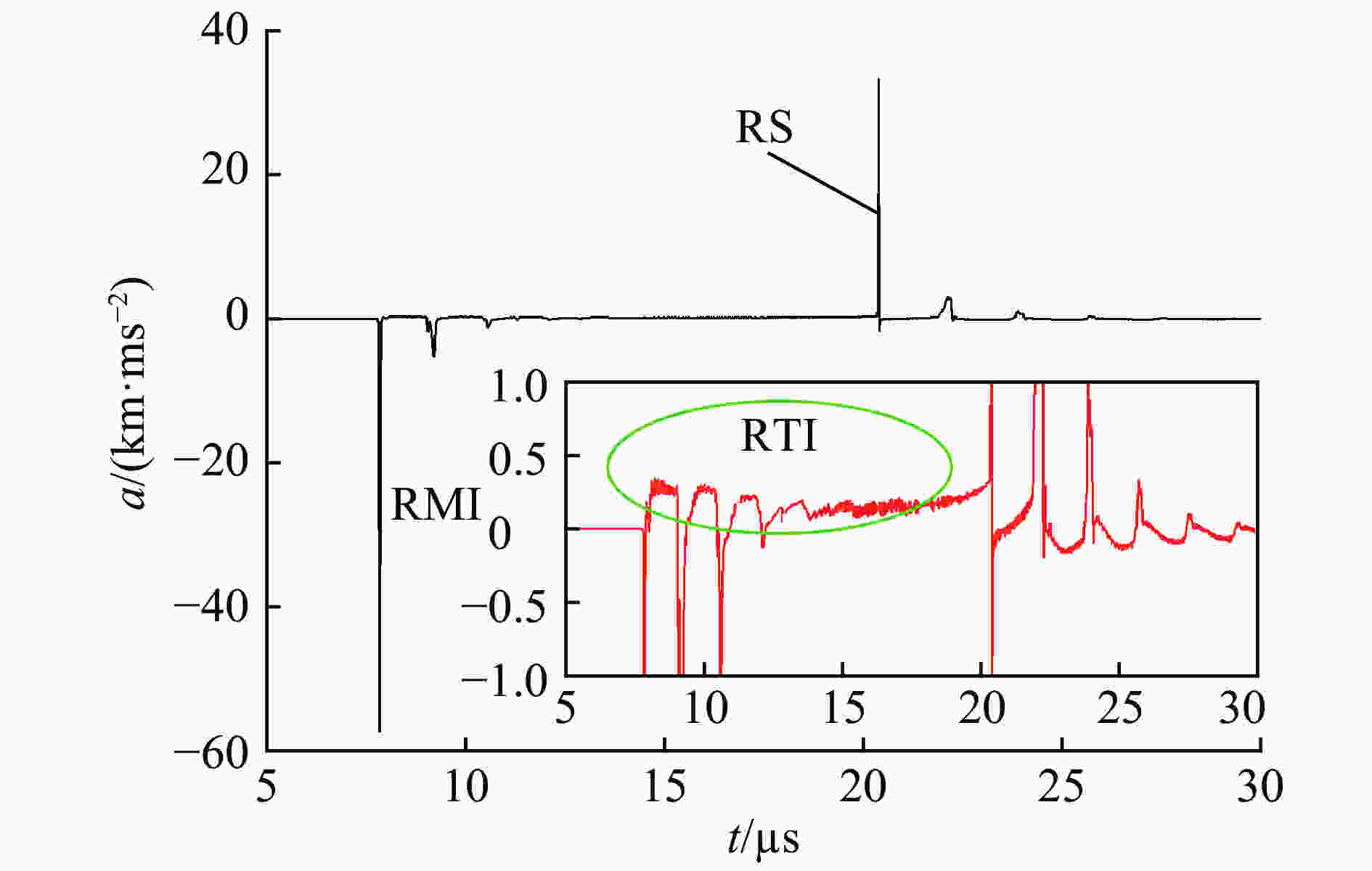

      由从钢壳内界面运动速度(见图5)和加速度剖面(见图6)看出,内界面首次受到冲击加载后扰动开始反相(峰谷转换),发生RM不稳定性,接着又受到三次有效的向心反射压缩波加载,在约12 μs前,虽然有轻介质加速度重介质的RT不稳定性,但以RM不稳定性为主导。在12 μs到冲击波聚心反弹加载前,由于中心区域压力的升高,界面聚心运动加速减速,扰动发展由轻介质加速重介质的RT不稳定性主导。冲击波聚心反弹加载后及之后内界面受到四次有效的向心反射稀疏波加载,扰动发展由RM不稳定性主导。

      图  6  不锈钢壳内界面加速度

      Figure 6.  Acceleration of inner interface

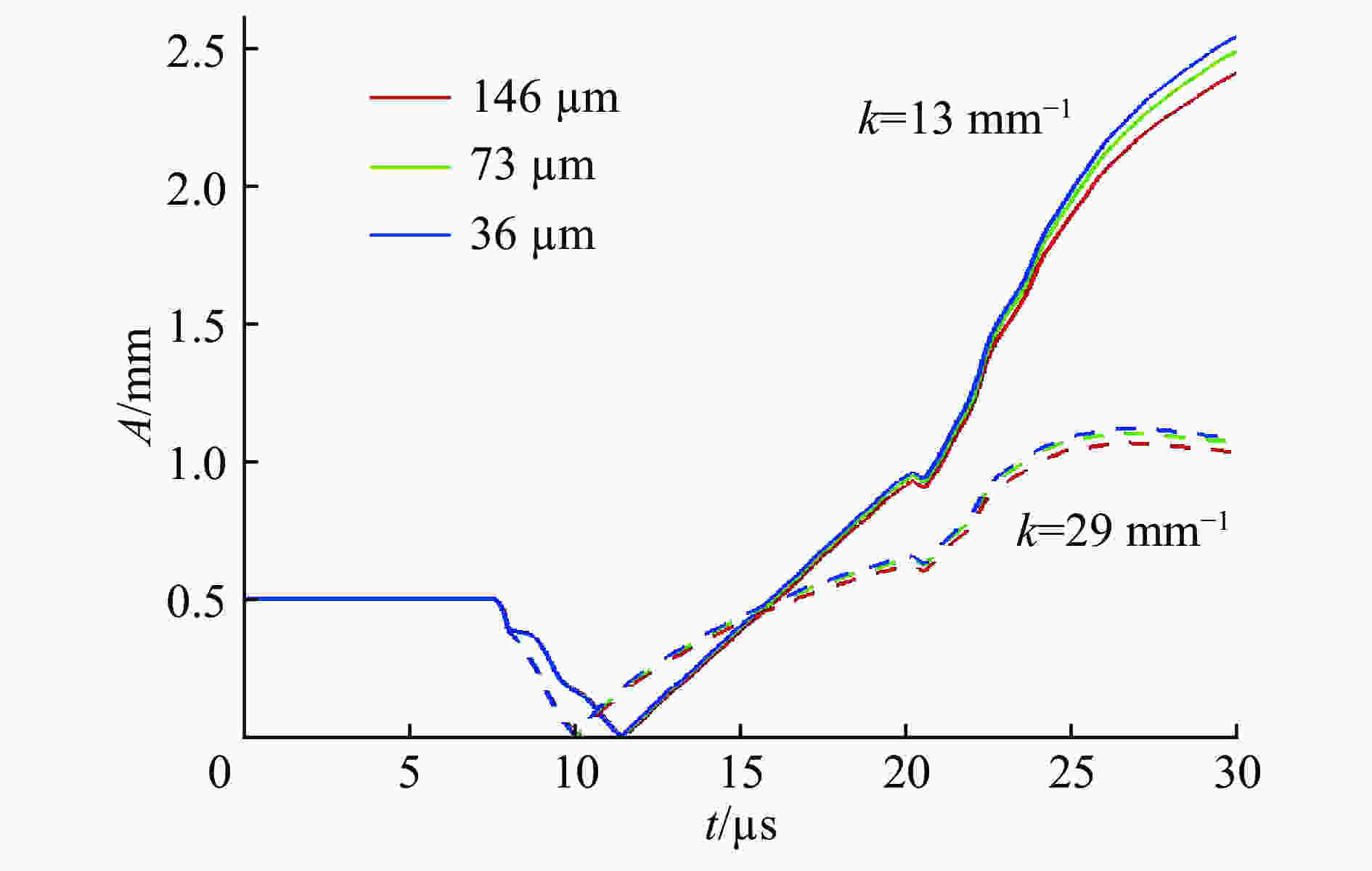

    • 图7为不同网格分辨率(146、73、36 μm)下钢壳内界面双模态扰动各模态(模数13和29 mm−1)振幅增长过程,粗网格与中等网格、中等网格与细网格结果的最大相对误差分别为3%、1.5%,满足收敛要求,所以计算中采用36 μm的网格。

      图  7  网格收敛性分析

      Figure 7.  Grid convergence

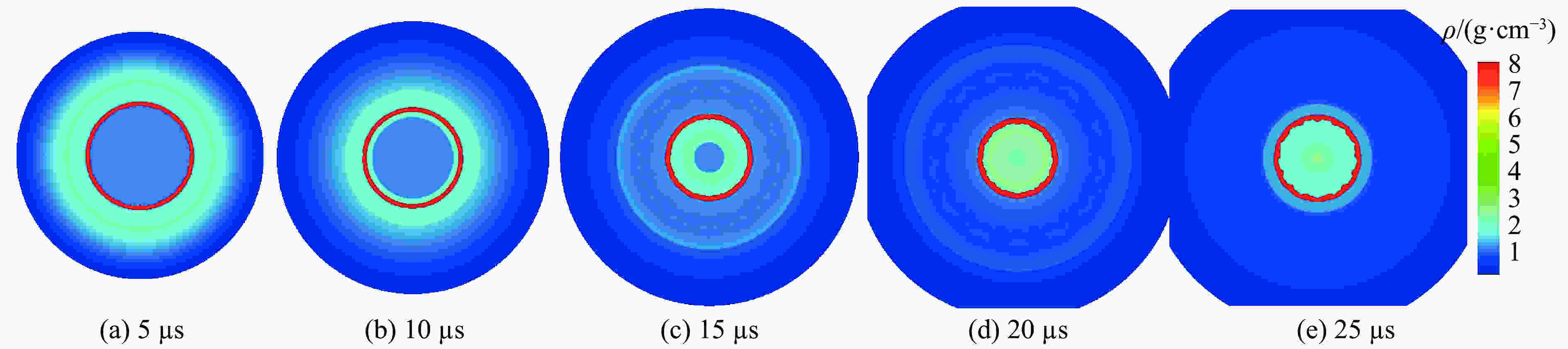

      图8为5、10、15、20、25 μs时密度场图像,显示了钢壳在内爆冲击波和聚心反弹等加载下的运动过程和内界面扰动演化过程。图9为17.8、22.8和25.3 μs时钢壳内界面扰动演化的实验图像和数值模拟图像。图10为对双模态扰动演化做谱分析得到的0、10、15、20、25和30 μs时各模态的扰动振幅,在多次冲击加载下,所有模态都被激发,但主导界面演化的还是模数13和29 mm−1两个模态。图11为双模态扰动振幅增长历史,数值模拟结果和实验差别较大,原因是文献[55]中并没有说明内爆采用的是何种炸药,而本模拟中采用TNT,TNT爆炸后加载在钢壳上的压力和文献[55]中的压力有较大差别。由图11还可看出:低模数扰动增长比高模数扰动增长速度快,这与纯流体情况刚好相反,是由金属材料弹塑性机制导致;而且,对于低模数扰动,在扰动反相后至冲击波聚心反弹加载前,扰动振幅以近似线性规律增长,而高模数扰动由于较强的非线性作用,非线性增长规律明显。

      图  8  密度场

      Figure 8.  Images of density fields

      图  9  钢壳内界面的扰动

      Figure 9.  Inner perturbed interface of steel shell

      图  10  双模态扰动演化的谱分析

      Figure 10.  Spectral analysis of dual mode perturbation evolution

      图  11  双模态扰动的振幅增长曲线

      Figure 11.  Amplitude growth curves of dual mode perturbation

    • 本节主要研究初始扰动振幅、波长、钢壳厚度和几何特性对柱形内爆驱动下钢壳内界面扰动增长的影响。

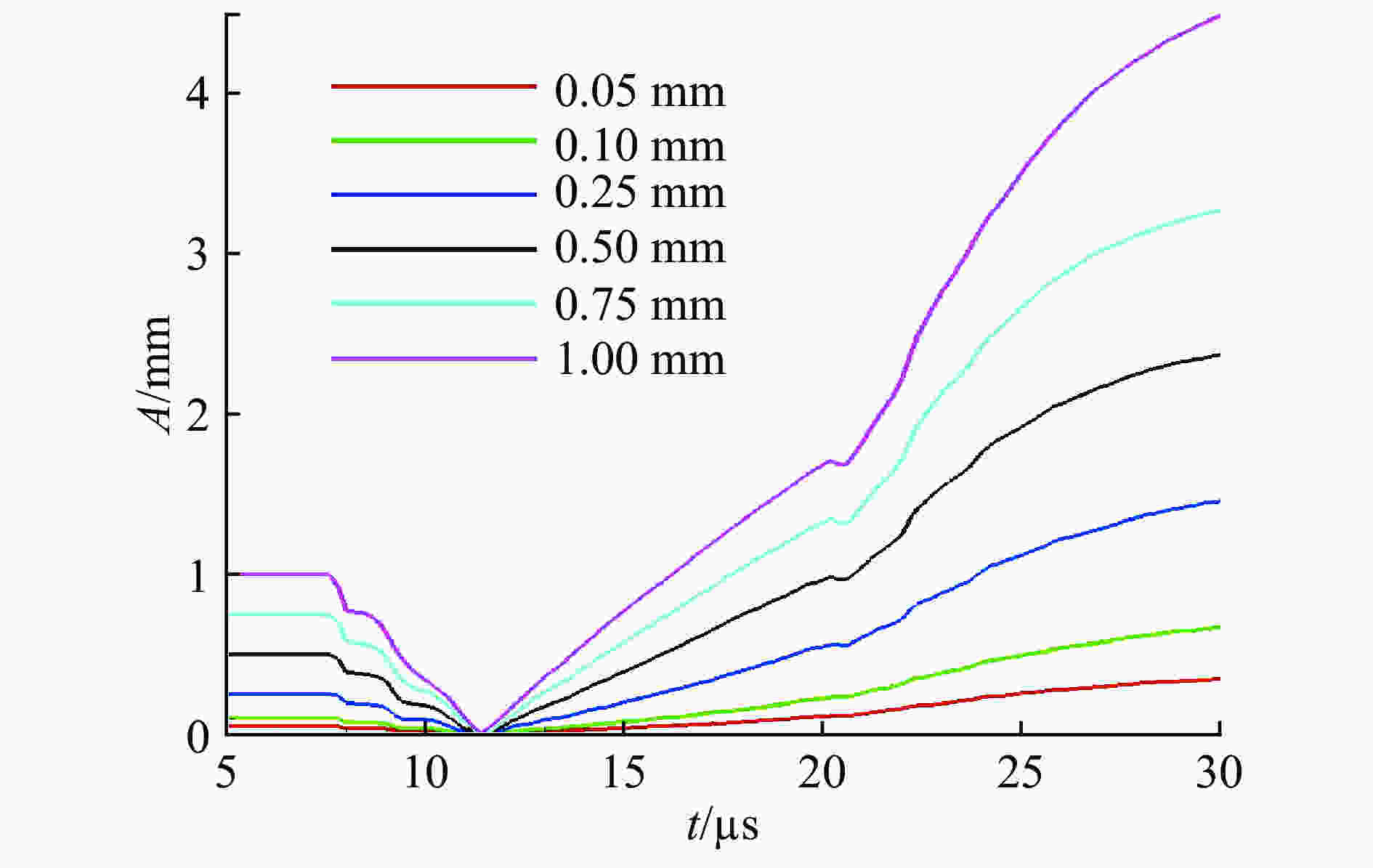

      首先,研究初始扰动振幅的影响。保持初始扰动模数为13 mm−1,初始振幅分别为0.05、0.10、0.25、0.50、0.75和1.00 mm。图12为不同初始扰动振幅时的振幅增长,较大的初始振幅意味着较大的振幅增长,而且扰动反相的时间与初始振幅无关。

      图  12  不同初始扰动振幅时的振幅增长曲线

      Figure 12.  Amplitude growth curves for different initial perturbation amplitude

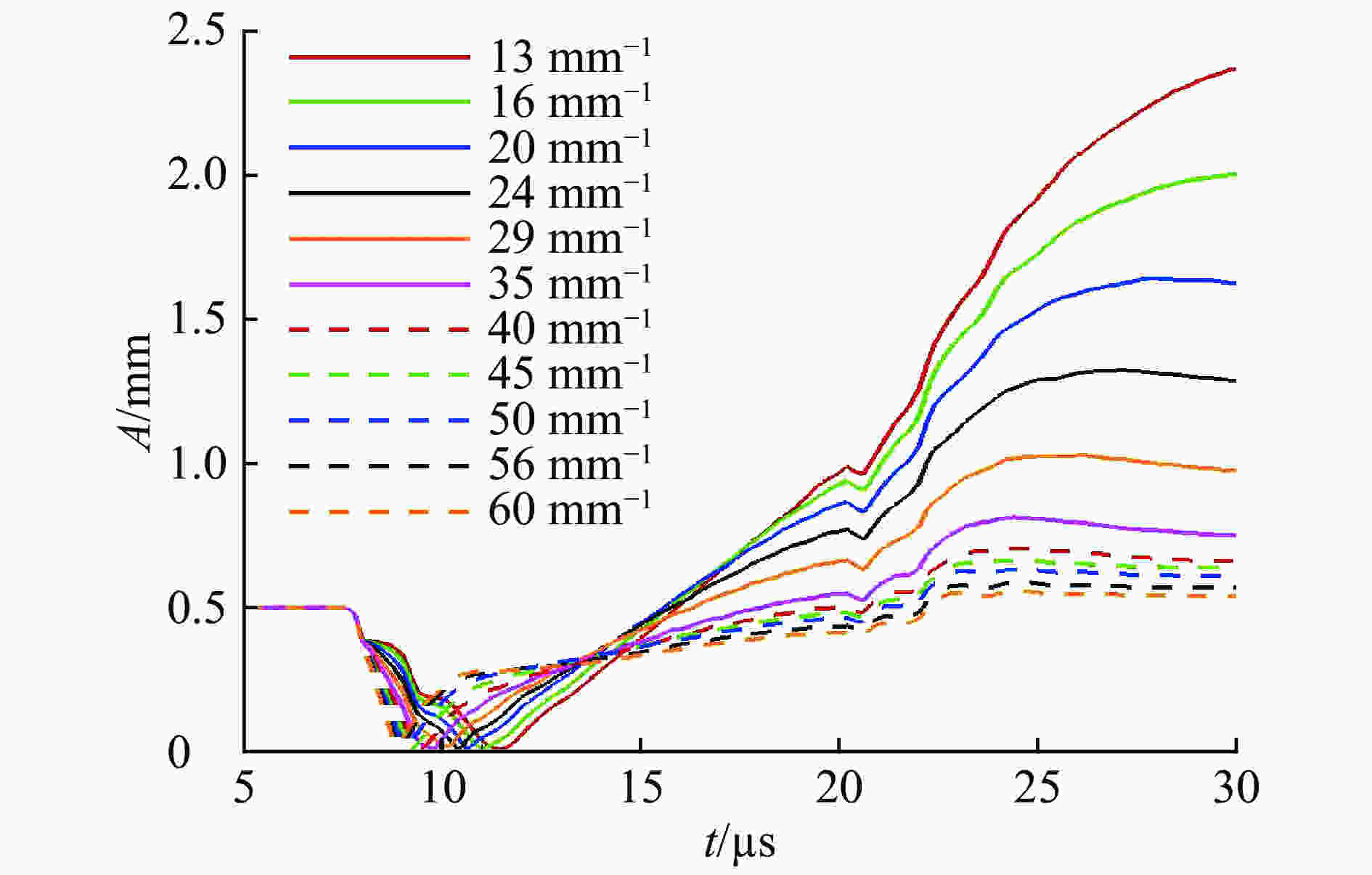

      其次,研究初始扰动波长的影响。保持初始振幅为0.5 mm,初始扰动的模数(波长的倒数)分别为13、16、20、24、29、35、40、45、50、56、60 mm−1图13为不同初始扰动模数时的振幅增长,高模数(小波长)扰动反相时间明显比低模数(大波长)扰动反相时间短,即扰动反相时间与扰动模数相关。反相后高模数扰动振幅增长速度比低模数扰动振幅增长速度快,但是低模数扰动振幅会以该速度近似线性增长,直至聚心反弹冲击波加载时截止;而高模数扰动振幅增长速度会逐渐减小,其振幅及增长速度会小于低模数扰动;而且,随着初始扰动模数的增大,振幅增长在后期会停止,说明柱形内爆驱动金属材料界面不稳定性增长存在截止波长。

      图  13  不同初始扰动模数时的振幅增长曲线

      Figure 13.  Amplitude growth curves for different initial perturbation mode number

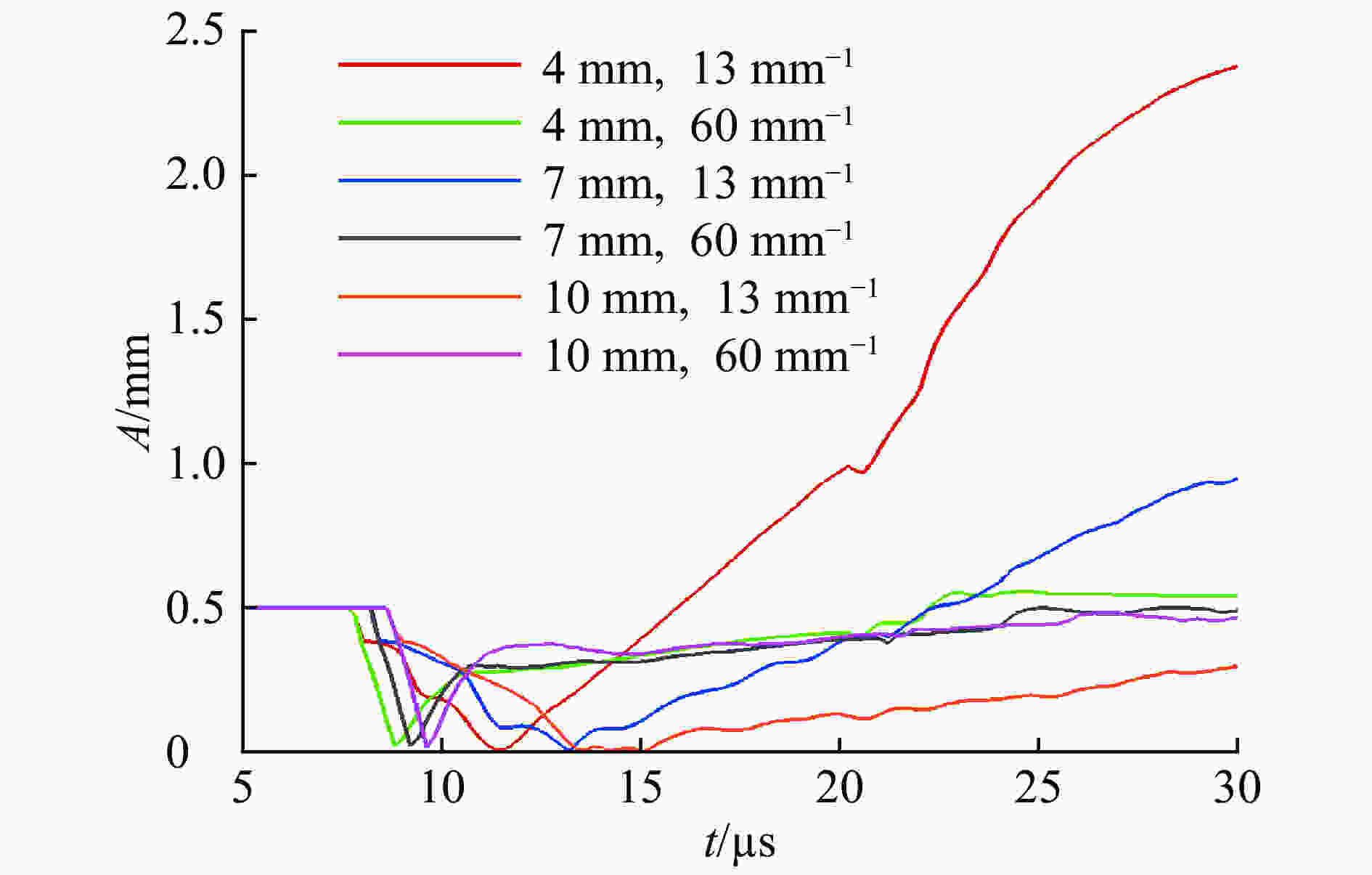

      接着,研究钢壳初始厚度的影响。初始扰动模数分13和60 mm−1两种,初始振幅均为0.5 mm,初始厚度分别为4、7和10 mm。图14为不同钢壳初始厚度时振幅增长情况:随着钢壳初始厚度的增大,扰动振幅增长速度逐渐减小;而且,对于模数为60 mm−1的初始扰动,不同厚度时的扰动振幅几乎相同,后期增长也趋于停止,即钢壳厚度会抑制扰动增长,而且存在一个截止厚度。

      图  14  不同钢壳初始厚度时的振幅增长曲线

      Figure 14.  Amplitude growth curves for different initial thickness of steel shell

      最后,研究几何特性对冲击驱动钢壳界面不稳定性增长的影响。保持初始时刻的炸药厚度、钢壳厚度、硅橡胶厚度、扰动振幅和模数均相同的情况下,分为柱形汇聚几何和平面几何构型。初始振幅为0.5 mm,模数为13 mm−1图15为不同几何构型下的振幅增长情况,汇聚几何构型下的扰动振幅比平面情况下大,这可以由两种情况下界面运动速度(见图16)和界面加速度(见图176)解释。首先,几何汇聚带来几何收缩效应(BP效应),由于能量汇聚使加载压力较大,界面加速运动较快,因此扰动增长速度也较快;其次,当界面运动减速时,几何收缩会造成界面加速减速,而平面情况下界面是减速减速,因此减速运动阶段的RT不稳定性发展在汇聚情况下更剧烈;再者,汇聚情况下冲击波聚心反弹加载时间早于平面情况,而且反弹加载强度也较大,因此之后的RM不稳定性发展在汇聚情况下也更剧烈。所以,整体上汇聚几何中界面不稳定性发展速度快。

      图  15  不同几何构型下的振幅增长曲线

      Figure 15.  Amplitude growth curves for different geometrical configuration

      图  16  不同几何构型下的界面运动速度

      Figure 16.  Interface velocities for different geometrical configuration

      图  17  平面几何中的界面加速度

      Figure 17.  Accelerations of interface in planar geometry

    • 基于欧拉有限体积法,发展了适用于多物质、大变形及强冲击波条件下流体弹塑性问题数值模拟的高保真度爆轰与冲击动力学计算程序。利用该数值模拟程序,研究了柱形汇聚几何中内爆驱动下金属材料界面不稳定性发展的动力学行为特征,得出以下结论。

      (1)首次冲击后,钢壳开始聚心运动,在约12 μs前,还受到了三次有效的向心反射压缩波加载,在此阶段,界面发展以RM不稳定性为主;在12 μs后到冲击波聚心反弹加载之前,界面聚心运动处于一种加速减速状态,界面发展由RT不稳定性主导;在冲击波聚心反弹加载后,界面又受到四次有效的向心反射稀疏波加载,此时界面发展又由RM不稳定性主导。

      (2)初始扰动振幅较大,振幅增长较大;初始扰动模数较大,振幅增长较小,且存在一个截止模数(波长);钢壳厚度会抑制扰动增长,也存在一个截止厚度;在相同初始条件下,相较于平面几何构型,汇聚几何结构中由于几何收缩效应和界面减速阶段较强的RT不稳定性,使扰动增长速度更快。

      金属材料和流体最大的区别在于金属材料的强度效应,而强度对扰动发展具有抑制作用。另外,由此带来的材料断裂破坏对扰动增长甚至混合都会产生影响,而且材料的断裂破坏机制也复杂多变,其他如金属材料的相变、微观结构特征等,都会影响金属材料界面不稳定性的发展,这都使金属材料界面不稳定性问题更加复杂。下一步,我们拟研究材料强度对金属材料界面不稳定性发展演化的影响,包括硬化、软化等机制。

参考文献 (55)

目录

    /

    返回文章
    返回
