摘要: 借鉴超材料的研究思路,在混凝土中引入谐振骨料,设计出具有消波特性的超材料混凝土。首先,通过结构动力学方法计算超材料混凝土的有效质量,从而建立了超材料混凝土带隙起始频率及截止频率的简化模型,并给出了带隙起始频率及截止频率的理论表达式。然后,分析了涂层弹性模量、芯柱密度、基体密度、骨料体积占比和芯柱边长与软涂层厚度比对超材料混凝土带隙特征的影响。最后,采用数值模拟的方法,对比了超材料混凝土和普通混凝土对冲击波的衰减效应。研究结果表明:(1)低弹性模量涂层能够形成低频带隙,但带隙宽度较窄,而高弹性模量涂层能够形成较宽的带隙,但带隙起始频率较高;(2)通过选择高密度芯柱材料和低密度基体材料,可以得到低频、宽带隙特征;(3)通过增大骨料体积占比和芯柱边长与软涂层厚度比可以实现扩宽带隙的目的;(4)与普通混凝土相比,超材料混凝土对冲击波具有更好的衰减作用。

English Abstract

  • 近年来关于人造具有特殊功能材料的设计和制造成为研究热点,超材料(metamaterials)是人造复合材料,具有天然材料不具备的非凡的物理性质。这些特性源于其特殊设计的微观结构,而不是化学成分。超材料的出现代表着一种崭新的材料设计理念,即人类可以在利用现有材料的基础上,按照自己的意志逆向设计微结构来获得新材料。超材料的研究主要集中在电磁超材料[1-2]、热学超材料[3-4]、光学超材料[5-6]和声学超材料[7-13]等领域。

    Liu等[10-13]提出了局域共振声子晶体,使用橡胶包裹铅球构成局域共振单元。在环氧树脂基体中周期性地排列上述局域共振单元,可以构成人工周期材料。上述周期材料突破Bragg机理的限制,使用弹性波的局域共振效应实现了在亚波长频段对低频弹性波的衰减,为声学超材料的研究开拓了新思路。Yang等[14-15]使用局域共振的思想设计了薄膜型主动声学超材料,能够对50~1 000 Hz的低频声波进行阻隔,并进一步探索出有效拓宽局域共振声学超材料带隙的方法。吴健等[16]、张印等[17]使用局域共振的思想设计了梁板类声学超材料,并对其带隙计算方法进行改进和完善,最后把该类声学超材料应用于声隐身和减振降噪等领域。Brûlé等[18]把局域共振的思想引入到防震工程中,其通过在黏土中打出中心间距为1.73 m、深度为5 m、直径为0.32 m的自稳定孔,实现了对频率为50 Hz的弹性波的阻断。

    本文中,借鉴超材料的研究思路,使用局域共振骨料代替混凝土中的普通骨料,设计一种具有冲击波衰减效应的超材料混凝土。首先,基于结构动力学计算了超材料混凝土的有效质量,并进一步建立超材料混凝土带隙起始频率、截止频率的理论模型,讨论涂层弹性模量、芯柱密度、基体密度、骨料体积占比和芯柱边长与软涂层厚度比等因素对超材料混凝土带隙起始频率、截止频率及带隙宽度的影响;其次,采用数值模拟的方法,对比超材料混凝土和普通混凝土对冲击波的衰减效应。以期研究结果可为超材料混凝土的设计及应用提供理论支持。

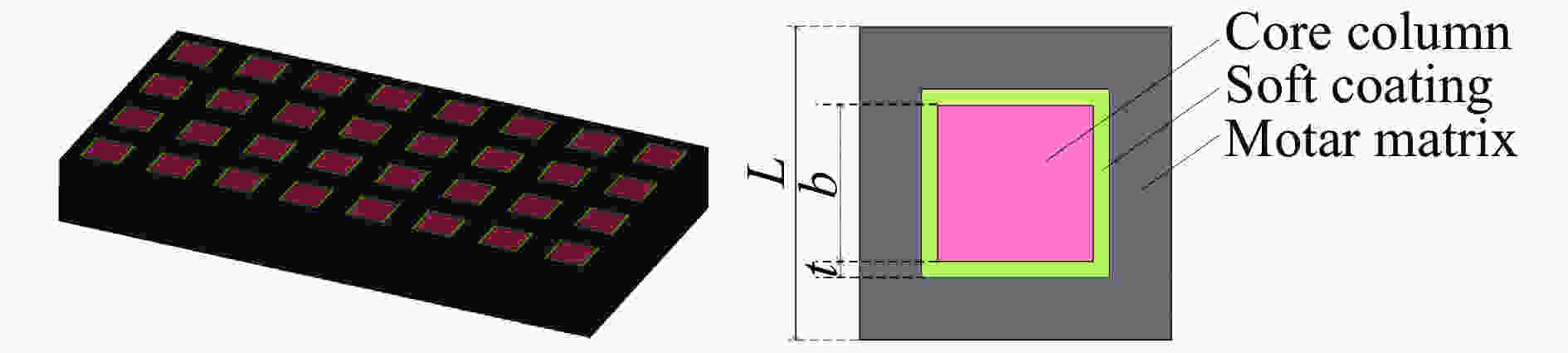

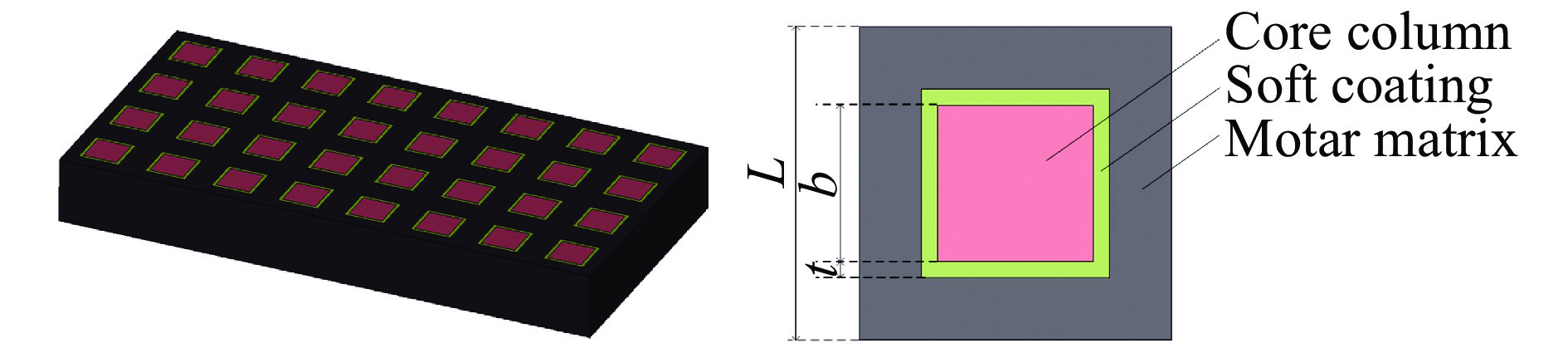

    • 本文中提出的超材料混凝土(metaconcrete)如图1所示,由局域共振型骨料和砂浆两部分组成。其中局域共振型骨料由高密度柱体周围包覆软涂层形成,把该骨料均匀地排列在砂浆中,形成超材料混凝土。最初,局域共振型结构多被设计成球形和圆柱形结构[10-13],但是在实际使用中,球形和圆柱形结构存在制作难度大、加工复杂等问题,为此设计了长方体形结构,其具有以下优点:芯柱制作过程简单;软涂层的工艺更易实现;便于工程应用。当冲击波从一端向另外一端传播时,由于软涂层的存在,芯柱和砂浆可以产生相对运动,起到衰减冲击波的目的[19]

      图  1  本文中提出的超材料混凝土

      Figure 1.  Metaconcrete designed in this paper

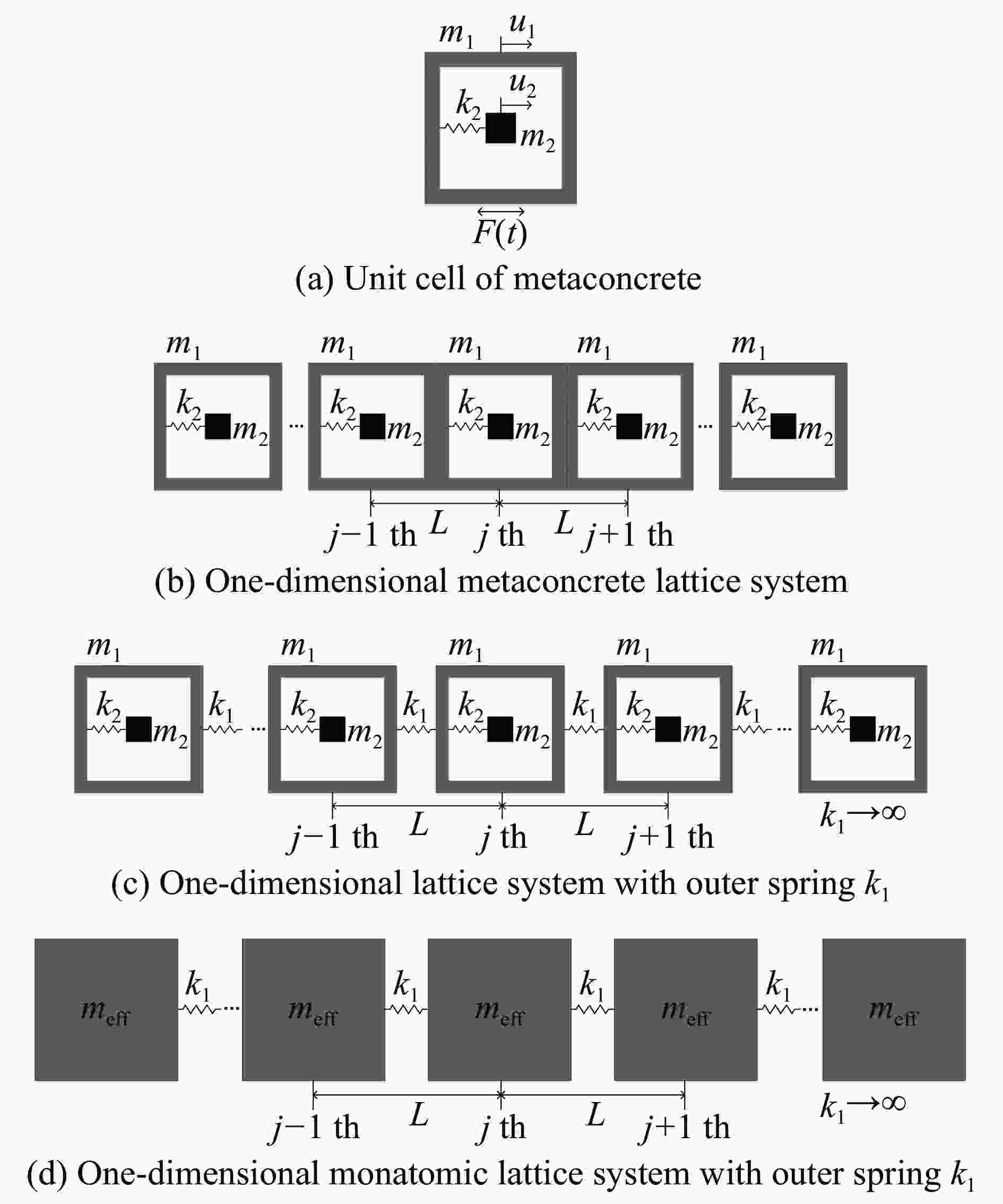

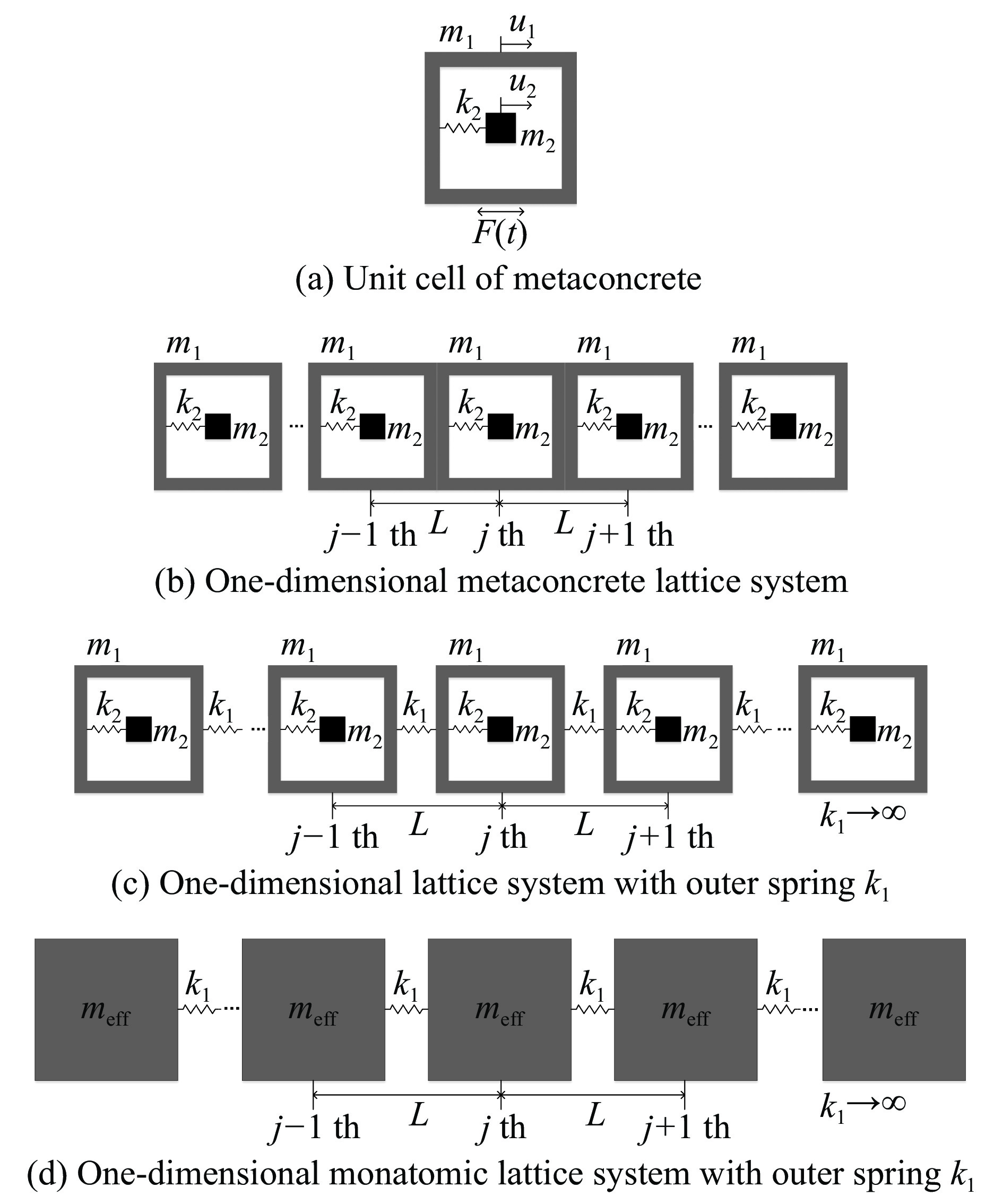

    • 图2(a)为超材料混凝土单胞,其中砂浆基体质量为m1,芯柱质量为m2,软涂层等效为刚度为k2的弹簧,砂浆和芯柱的位移分别为u1u2。超材料混凝土可视为图2(b)所示的一维晶格系统。为了计算超材料混凝土的有效质量,又可以把图2(b)假设为如2(c)所示的由刚度为k1(k1→∞)的外部弹簧连接的一维超材料混凝土晶格系统。

      图  2  超材料混凝土单胞及一维晶格系统

      Figure 2.  A unit cell and one-dimensional lattice systems for metaconcrete

      对于图2(a)所示的超材料混凝土单胞,假设涂层为均匀弹性材料,在计算软涂层的等效刚度k2时,只考虑左右两侧软涂层的拉伸和压缩作用,忽略前后两侧软涂层的剪切作用,等效刚度k2可以简化为:

      ${k_2} = \frac{{2Ebl}}{t}$

      式中:E为涂层的弹性模量,b为芯柱的边长,l为芯柱的高度,t为软涂层厚度。

      对于图2(c)所示的一维晶格系统,根据动力学平衡方程,可以给出第j个单胞的运动方程:

      $ m_1^j\ddot u_1^j + {k_1}\left( {2u_1^j - u_1^{j - 1} - u_1^{j + 1}} \right) + {k_2}\left( {u_1^j - u_2^j} \right) = 0 $

      $ m_2^j\ddot u_2^j + {k_2}\left( {u_2^j - u_1^j} \right) = 0 $

      考虑周期系统的稳态简谐振动,可设位移解[20]为:

      $ {u^{j + n}} = A{{\rm{e}}^{{\rm{i}}\left( {jqL + nqL - \omega t} \right)}} $

      式中:A为波幅,q为波数,L为单胞的边长,ω为激振频率。

      从而:

      $ \ddot u_1^j = - {\omega ^2}u_1^j,\;\ddot u_2^j = - {\omega ^2}u_2^j $

      $ u_1^{j + 1} = u_1^j{{\rm{e}}^{{\rm{i}}qL}},\;u_1^{j - 1} = u_1^j{{\rm{e}}^{ - {\rm{i}}qL}} $

      从而式(2)和式(3)可以简化为:

      $ - m_1^j{\omega ^2}u_1^j + {k_1}\left( {2u_1^j - u_1^j{{\rm{e}}^{ - {\rm{i}}qL}} - u_1^j{{\rm{e}}^{{\rm{i}}qL}}} \right) + {k_2}\left( {u_1^j - u_2^j} \right) = 0 $

      $ - m_2^j{\omega ^2}u_2^j + {k_2}\left( {u_2^j - u_1^j} \right) = 0 $

      再次使用下列恒等式:

      $ {{\rm{e}}^{{\rm{i}}qL}} + {{\rm{e}}^{ - {\rm{i}}qL}} = 2\cos \left( {qL} \right) $

      $ 1 - \cos \left( {qL} \right) = 2{\sin ^2}\left( {qL/2} \right) $

      式(7)和式(8)可以简化为:

      $ \left[ { - m_1^j{\omega ^2} + {k_2} + 4{k_1}{{\sin }^2}\left( {\frac{{qL}}{2}} \right)} \right]u_1^j - {k_2}u_2^j = 0 $

      $ - {k_2}u_1^j + \left( {{k_2} - m_2^j{\omega ^2}} \right)u_2^j = 0 $

      为了得到系统的色散关系,可以把式(11)和式(12)看成求解矩阵特征值的问题,可以简化为如下形式:

      $ \left( {{{{K}}_{\rm{r}}} - {\omega ^2}{{{M}}_{\rm{r}}}} \right){{u}} = {\bf{0}} $

      式中:KrMr分别为系统的刚度矩阵和质量矩阵,ω为频率,u为系统中自由度的位移矢量。从而,系统的运动方程可以写成下列形式:

      $ \left( {\begin{array}{*{20}{c}} { - m_1^j{\omega ^2} + {k_2} + 4{k_1}{{\sin }^2}\left( {\dfrac{{qL}}{2}} \right)}&{ - {k_2}} \\ { - {k_2}}&{ - m_2^j{\omega ^2} + {k_2}} \end{array}} \right)\left( {\begin{array}{*{20}{c}} {u_1^j} \\ {u_2^j} \end{array}} \right) = {\bf{0}} $

      当且仅当${{{K}}_{\rm{r}}} - {\omega ^2}{{ M}_{\rm{r}}} = {\bf{0}}$时,此特征值问题具有非零解。从而:

      $ m_1^jm_2^j{\omega ^4} - \left[ {{k_2}\left( {m_1^j + m_2^j} \right) + 4m_2^j{k_1}{{\sin }^2}\left( {\frac{{qL}}{2}} \right)} \right]{\omega ^2} + 4{k_1}{k_2}{\sin ^2}\left( {\frac{{qL}}{2}} \right) = 0 $

      结合式(9)~(10)和(15),可以得到:

      $\cos \left( {qL} \right) = 1 + \frac{{{\omega ^4}{m_1}{m_2} - {\omega ^2}{k_2}\left( {{m_1} + {m_2}} \right)}}{{2{k_1}{k_2} - 2{\omega ^2}{k_1}{m_2}}}$

      对于图2(d)中的一维单原子晶格系统,其等效质量meff[20-21]可以表示为:

      ${m_{e{\rm{ff}}}}{\omega ^2} = 2{k_1}\left[ {1 - \cos \left( {qL} \right)} \right]$

      结合公式(16)和(17),可以得到无量纲的meff表达式:

      $\frac{{{m_{{\rm{eff}}}}}}{{{m_{{\rm{st}}}}}} = 1 + \frac{\theta }{{1 + \theta }}\left[ {\frac{{{{\left( {{\omega / {{\omega _2}}}} \right)}^2}}}{{1 - {{\left( {{\omega / {{\omega _2}}}} \right)}^2}}}} \right]$

      式中:mst=m1+m2θ=m2/m1${\omega _2}{\rm{ = }}\sqrt {{{{k_2}} / {{m_2}}}} $

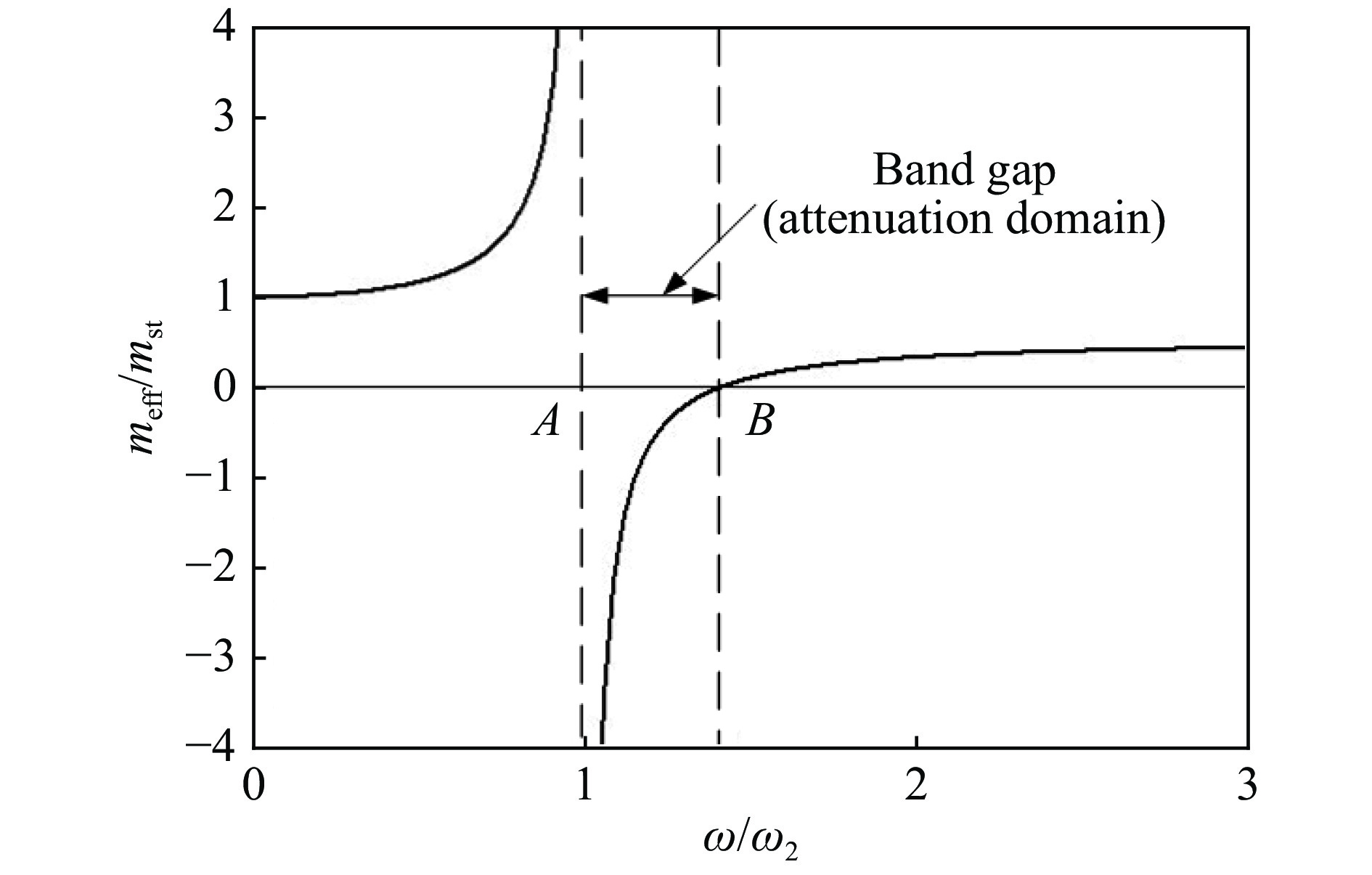

      根据式(18),当θ=1,可以给出有效质量与激振频率的关系图,如图3所示。

      图  3  有效质量与激振频率的关系

      Figure 3.  Relationship between effective mass and excitation frequency

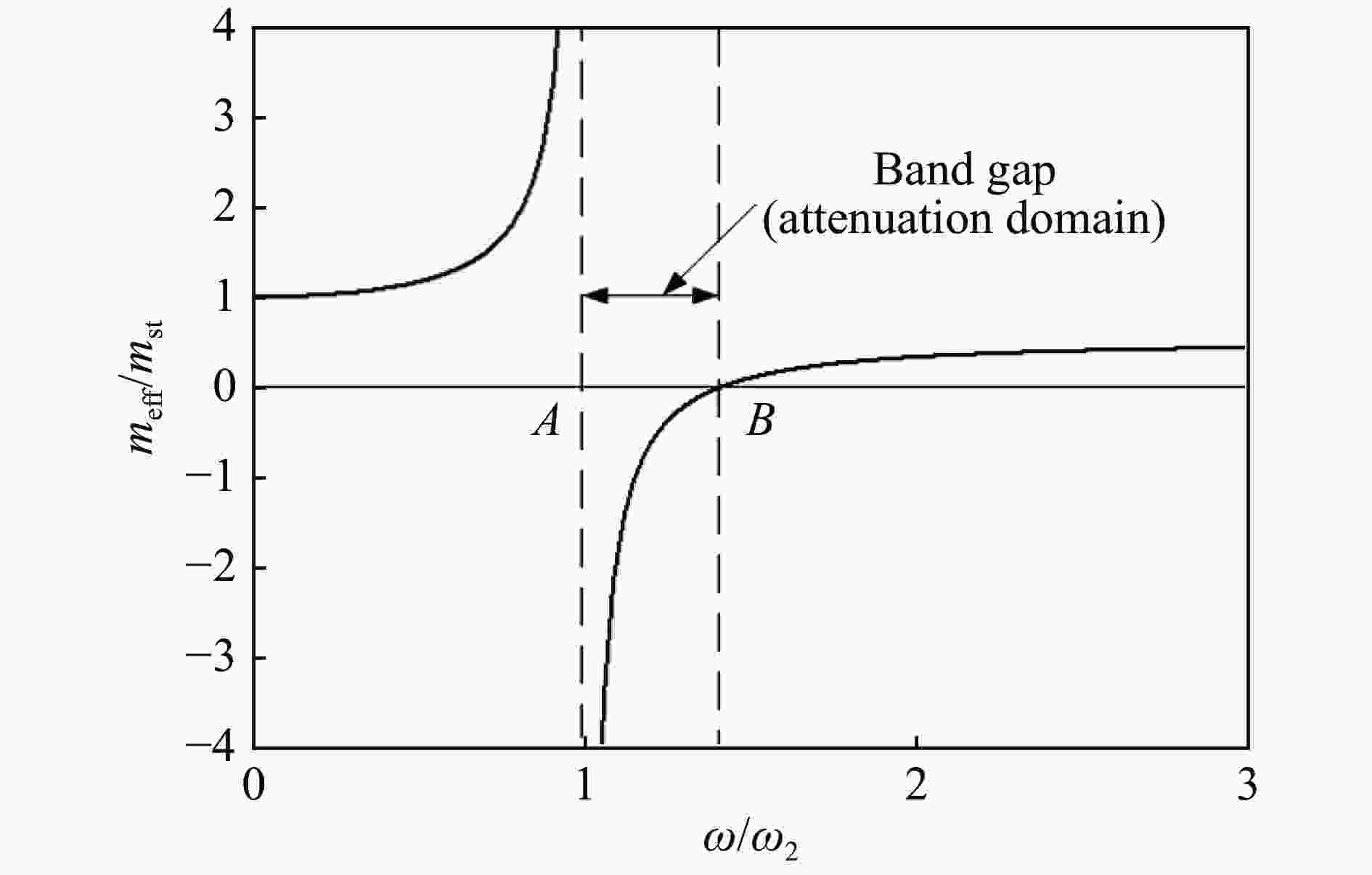

      图3所示,当激振频率接近由弹簧-芯柱组成的内部系统的自振频率时,有效质量曲线变化特别大并且复杂,当ωω2时,达到负值。图中AB两点之间的区域,有效质量达到负值,波在该频率范围内会得到衰减,形成带隙[16-17]。因此,有效质量是激振频率的函数,正是接近内部系统自振频率的行为导致材料整体性能的变化,从而能够形成一种具有消波能力的新颖材料。

    • 结构的带隙是指不能通过该结构的波的频率范围,其特征主要包含带隙起始频率(band gap start frequency)、带隙截止频率(band gap cutoff frequency)和带隙宽度(band gap width)。对比图3,其中A点对应带隙起始频率,其主要由局域共振骨料的平动振动决定;B点对应带隙截止频率,根据式(18),求出该点对应的频率,表明该共振模式下,芯柱与基体在涂层的作用下,形成反相位,达到动态平衡。

      采用图4所示模型来进一步描述以上两种共振模式。

      图  4  带隙起始频率及截止频率的简化模型[22]

      Figure 4.  Simplified models for band gap start and cutoff frequencies[22]

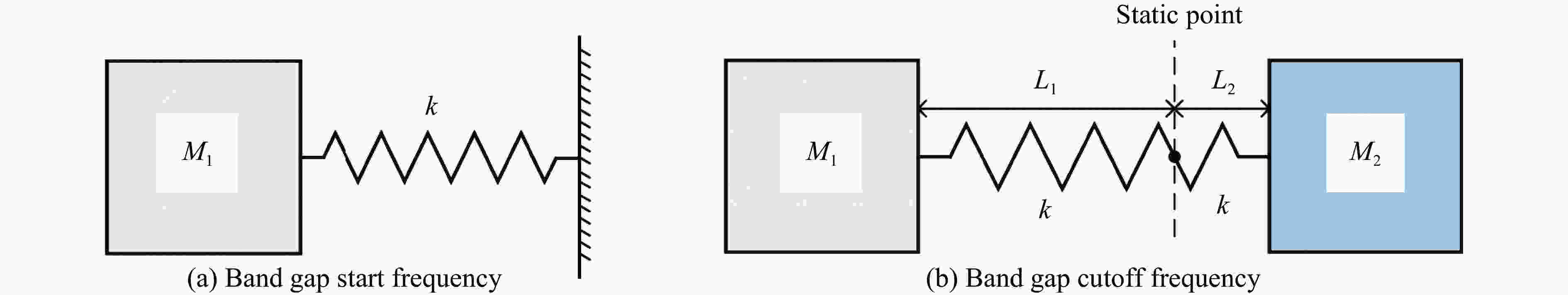

      图4中,M1为单个局域共振型骨料中芯柱的等效质量,M2为单个周期内砂浆的等效质量,弹簧k为骨料涂层的等效刚度。在带隙起始频率处,芯柱M1在弹簧k的作用下发生共振;而在带隙截止频率处,芯柱M1和砂浆M2在弹簧k的连接下,以相对振动的方式发生共振,弹簧上黑点所示位置保持相对静止。

      对式(18)进行转换,可以得到带隙起始频率f1和带隙截止频率f2的函数表达式:

      ${f_1} = \frac{1}{{2{\rm{{\text{π}} }}}}\sqrt {\frac{k}{{{M_1}}}} $

      ${f_2} = \frac{1}{{2{\rm{{\text{π}} }}}}\sqrt {\frac{{k\left( {{M_1} + {M_2}} \right)}}{{{M_1}{M_2}}}} $

      由此可知:能够影响局域共振骨料等效质量或等效刚度的材料和结构参数,均对局域共振带隙的起始频率产生影响;同时,能够影响局域共振骨料等效质量、等效刚度或基体等效质量的材料和结构参数,均对局域共振带隙的截止频率产生影响。

    • 为了更加深入探究局域共振型超材料混凝土的带隙特征,本文讨论不同参数对超材料混凝土带隙特征的影响,以加深对此共振结构消波机理的认识,用于指导超材料混凝土的结构设计及材料选择。

    • 由式(19)和(20)可知,涂层弹性模量会对等效刚度产生较大的影响。为研究不同涂层材料对带隙特征的影响,在保证其他参数不变的情况下,仅改变涂层弹性模量。现选取单胞的边长L=20 cm,芯柱的边长b=10 cm,软涂层厚度t=1 cm,芯柱材料为铅(Pb,密度为11.6 Mg/m3),基体材料为砂浆(密度为2 Mg/m3)。涂层材料的相关参数参考文献[23]。

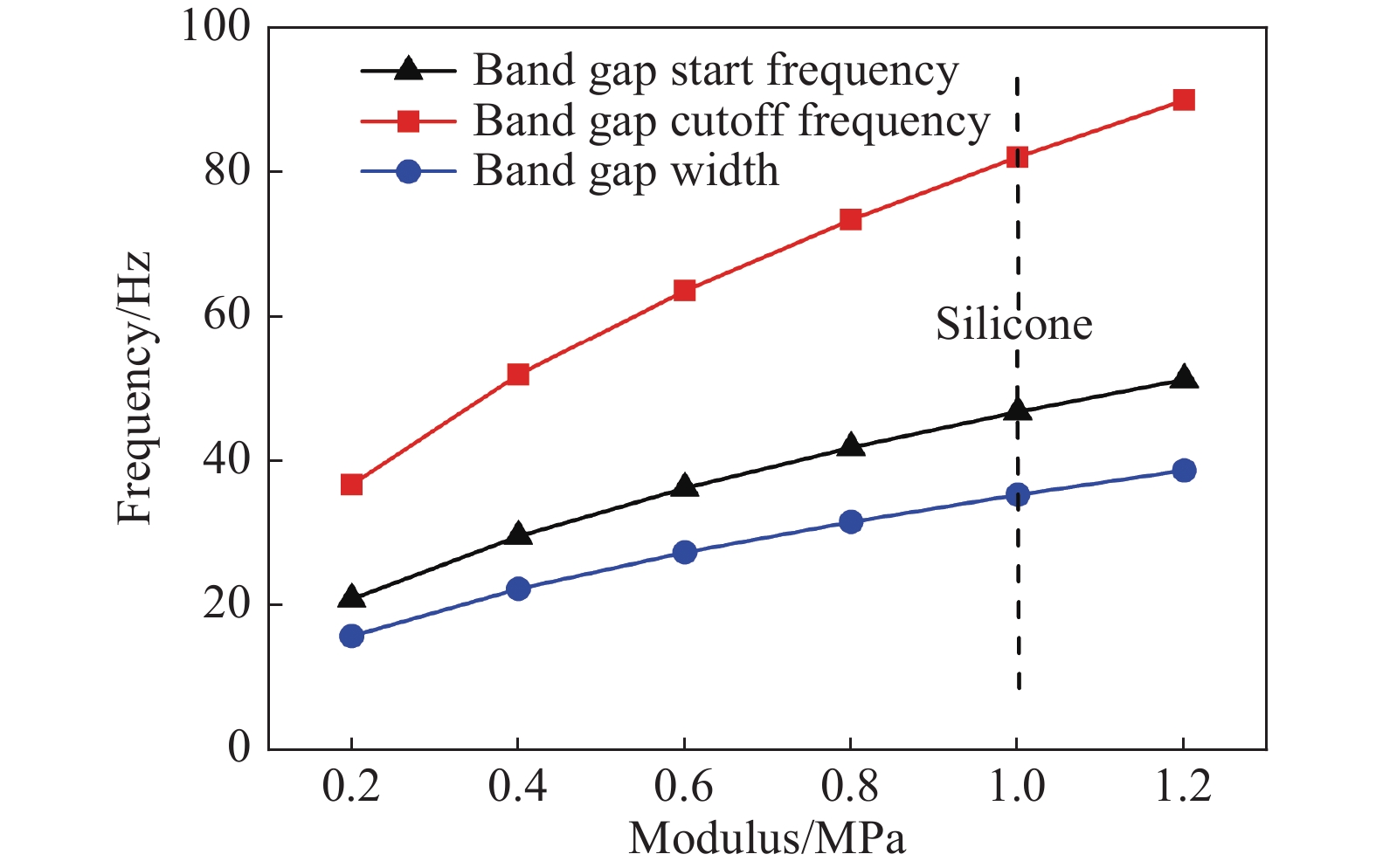

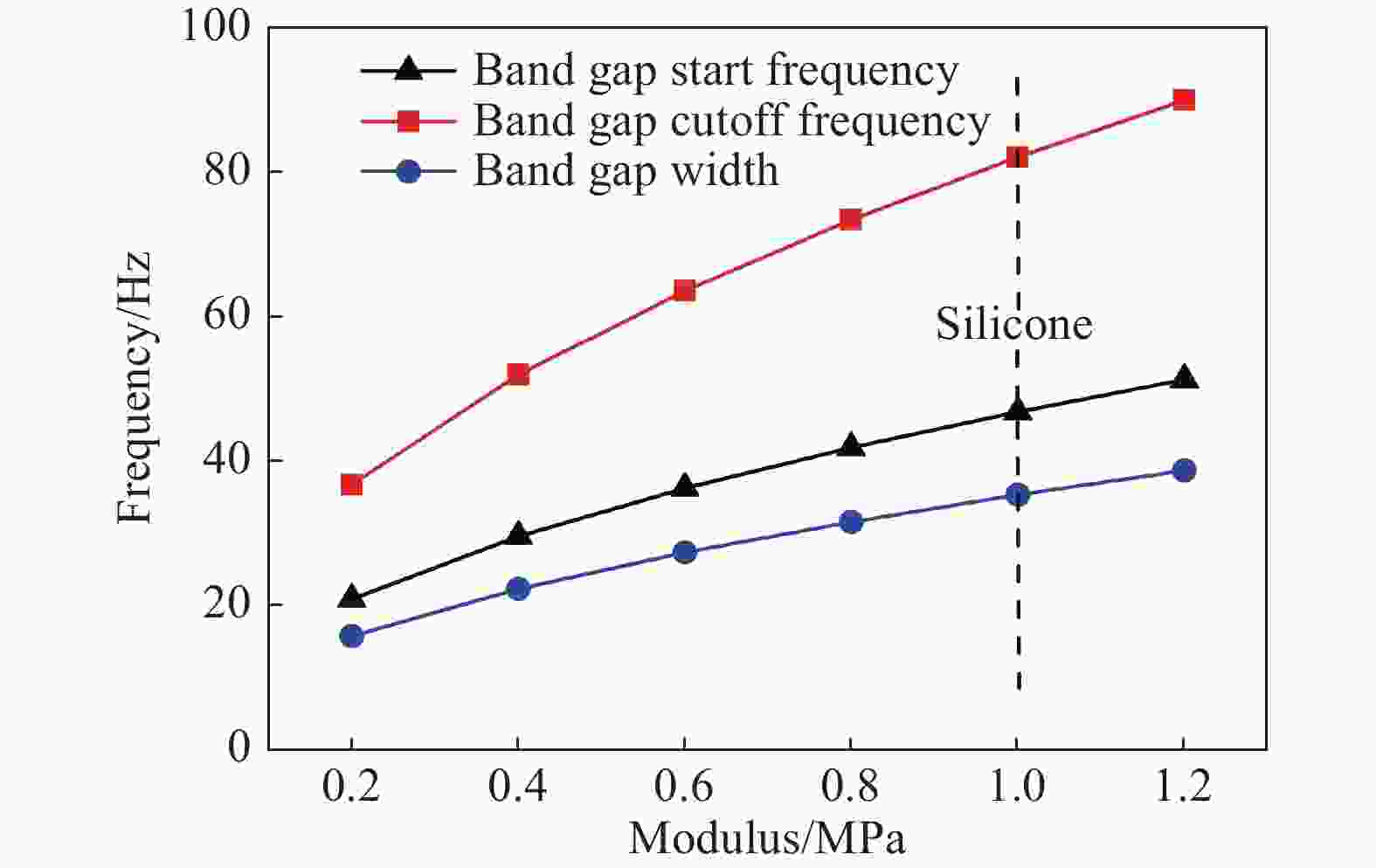

      图5给出了涂层弹性模量对带隙特征的影响。从图中可以看出,随着涂层弹性模量的增大,带隙起始频率、截止频率及宽度均增大。根据前文所述,带隙起始频率对应骨料自振,带隙截止频率对应骨料和基体相对某平衡位置产生共振,涂层起到弹簧的作用,涂层弹性模量越大,等效刚度越大,频率越高。当涂层的弹性模量为0.2 MPa时,其对应的带隙起始频率、截止频率和宽度分别为20.91、36.69和15.78 Hz;当涂层的弹性模量为1.0 MPa时,其对应的带隙起始频率、截止频率和宽度分别为46.75、82.04和35.29 Hz。可见,柔性的涂层能够形成低频带隙,但是带隙宽度较窄,而高弹性模量涂层能够形成较宽的带隙,但带隙起始频率较高。因此,可以根据所需衰减的波的频率进行涂层材料的选择。对于用作防止爆炸等高频载荷的材料,超材料混凝土必须在高频下展现共振行为,应选择高弹性模量的涂层材料。对于用作防止地震等低频荷载的材料,超材料混凝土必须在低频下展现共振行为,应选择低弹性模量的涂层材料。

      图  5  涂层弹性模量对带隙特性的影响

      Figure 5.  Effects of coating elastic modulus on band gap

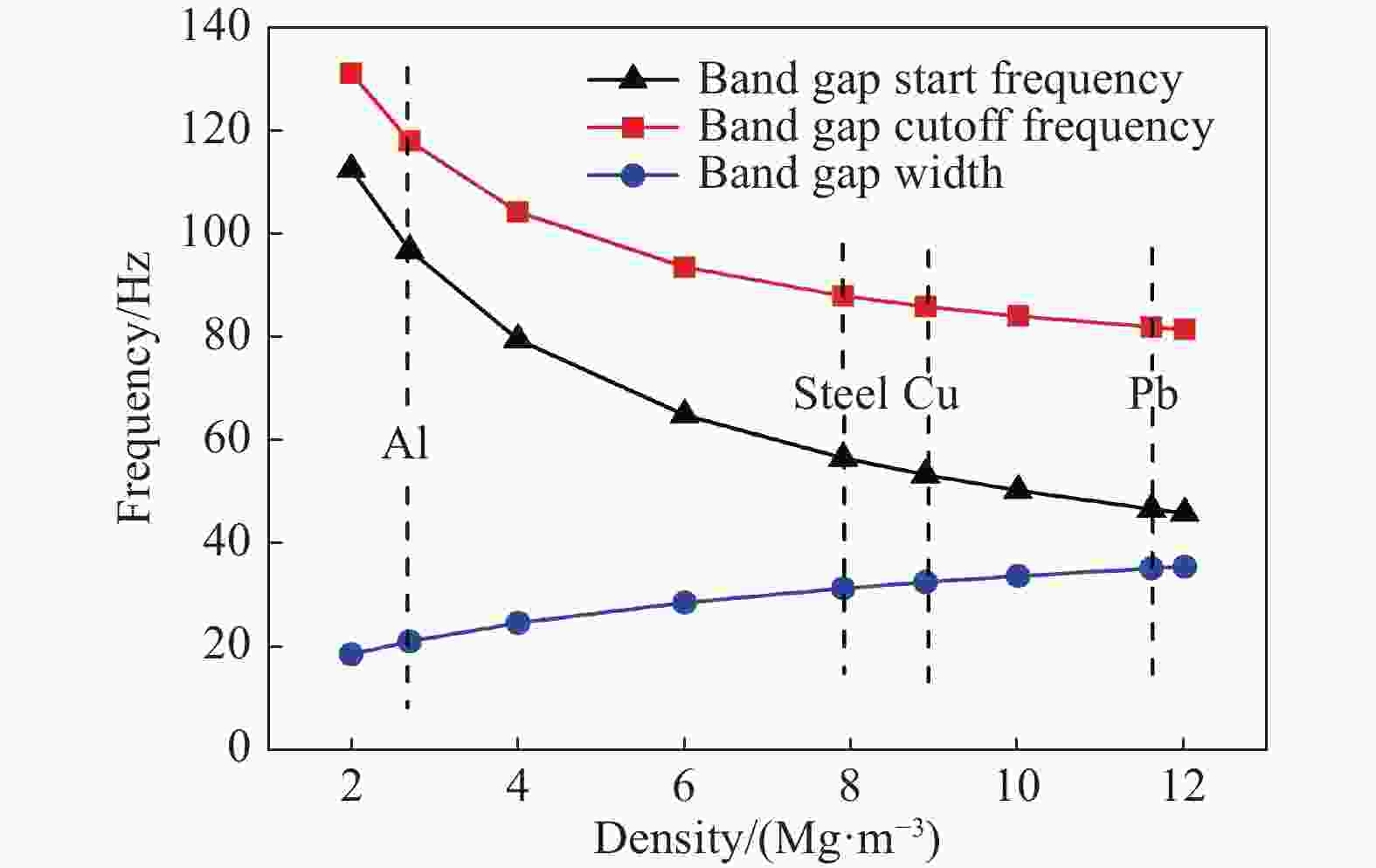

    • 由式(19)和(20)可知,芯柱密度会对等效质量M1产生较大影响,因此,需要进一步研究芯柱密度对带隙特征的影响。采用3.1节的几何尺寸,涂层材料选择silicone(弹性模量为1 MPa),芯柱材料选择铝、钢、铜和铅,其对应的密度分别为2.7、7.9、8.89和11.6 Mg/m3[22]

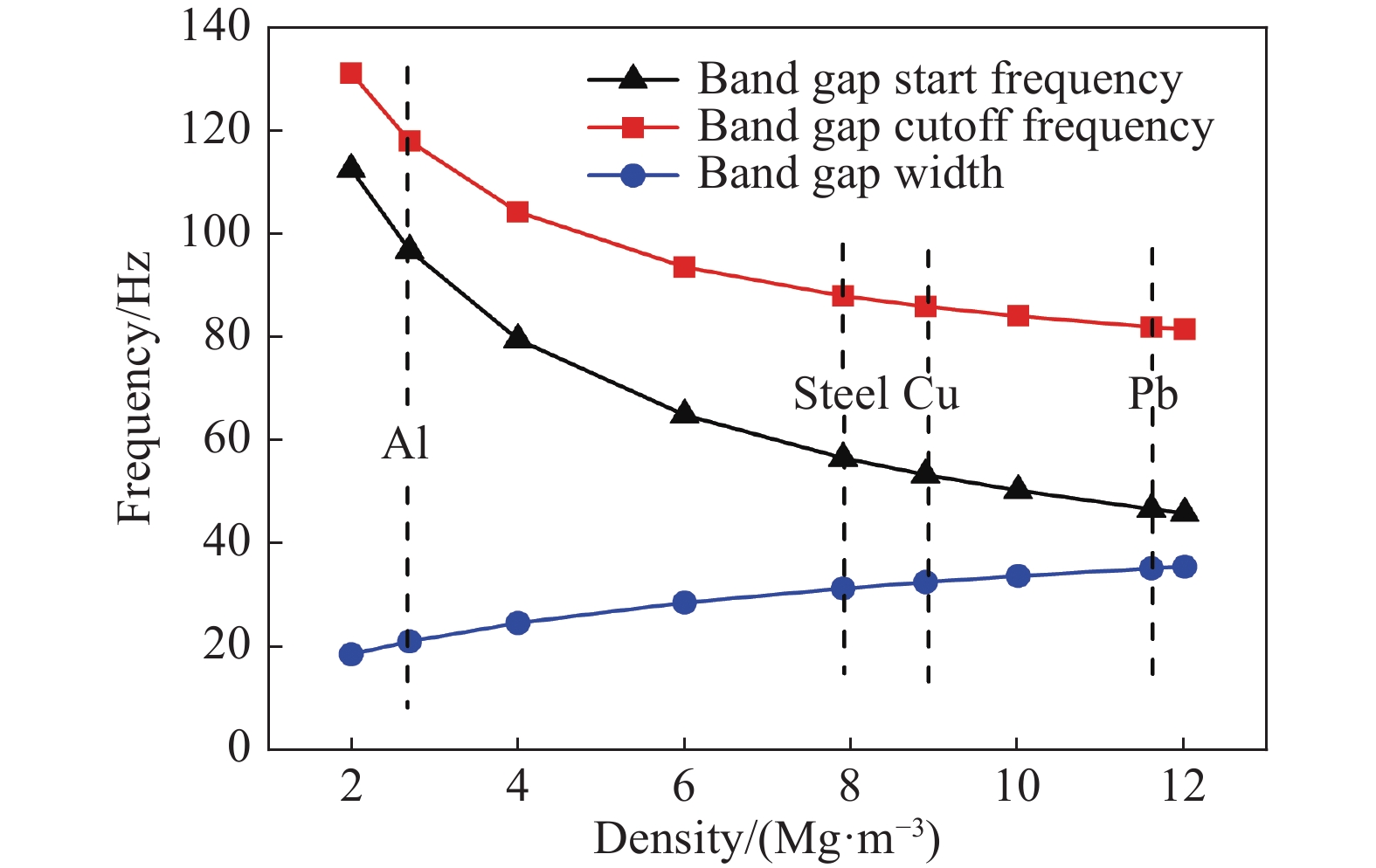

      图6给出了带隙特征随芯柱密度变化的曲线。从图6可以看出,随着芯柱密度的增大,带隙起始频率和截止频率均降低且带隙起始频率降低的速度较快,从而带隙宽度增大。当芯柱材料为Al时,带隙起始频率、截止频率和宽度分别为96.91、118.05和21.14 Hz;当芯柱材料为Pb时,带隙起始频率、截止频率和宽度分别为46.75、82.04和35.29 Hz。可见,高密度芯柱材料能够形成低频带隙,且带隙宽度较大,而低密度芯柱材料更容易形成高频带隙,且带隙宽度较低。因此,若需要得到低频、宽带隙等特征,应选择密度较高的芯柱材料。

      图  6  芯柱密度对带隙特征的影响

      Figure 6.  Effects of core column density on band gap

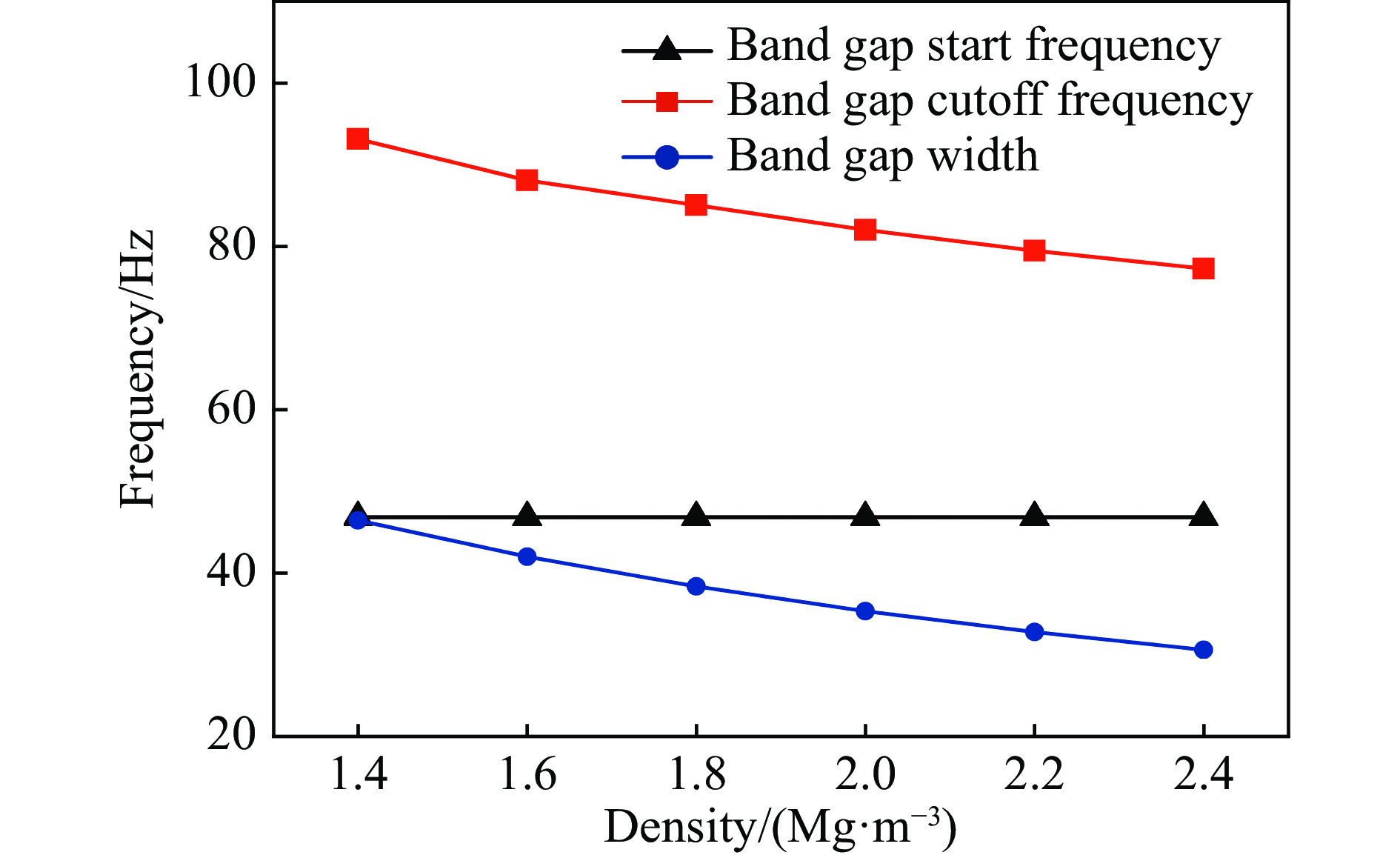

    • 由式(19)和(20)可知,基体密度会对等效质量M2产生影响,因此,需要进一步研究基体密度对带隙特征的影响。采用3.1节的几何尺寸,涂层材料选择silicone(弹性模量为1 MPa),芯柱材料选择Pb(密度为11.6 Mg/m3)。

      图7给出了带隙特征随基体密度变化的曲线。从图7可以看出,随着基体密度的增大,带隙起始频率保持不变,带隙截止频率和宽度持续减小。主要原因是:带隙起始频率对应芯柱的自振,其主要由芯柱等效质量及软涂层等效刚度决定,基体密度的变化不会影响芯柱的等效质量,从而带隙起始频率不会产生变化;带隙截止频率,对应芯柱与基体动态平衡,其主要由芯柱等效质量、涂层等效刚度和基体等效质量决定,基体密度的增大会导致基体等效质量增加,从而使得带隙截止频率持续减小,又因为带隙起始频率保持不变,最终带隙宽度也会持续减小。因此,若需要得到低频、宽带隙等特征,应选择密度较低的基体材料。

      图  7  基体密度对带隙特征的影响

      Figure 7.  Effects of matrix density on band gap

    • 为了解骨料体积占比对带隙特征的影响,对于典型的正方形单元,定义骨料体积占比β=R2/a2。其中,R=b+2tb为芯柱边长,t为涂层厚度,a为周期常数。在讨论骨料体积占比对带隙特征的影响时,需要保持参数γγ为芯柱边长与软涂层厚度的比值,γ=b/t)不变。涂层材料选择silicone(弹性模量为1 MPa),芯柱材料选择Pb(密度为11.6 Mg/m3),基体密度为2 Mg/m3L=2 cm,γ=10。

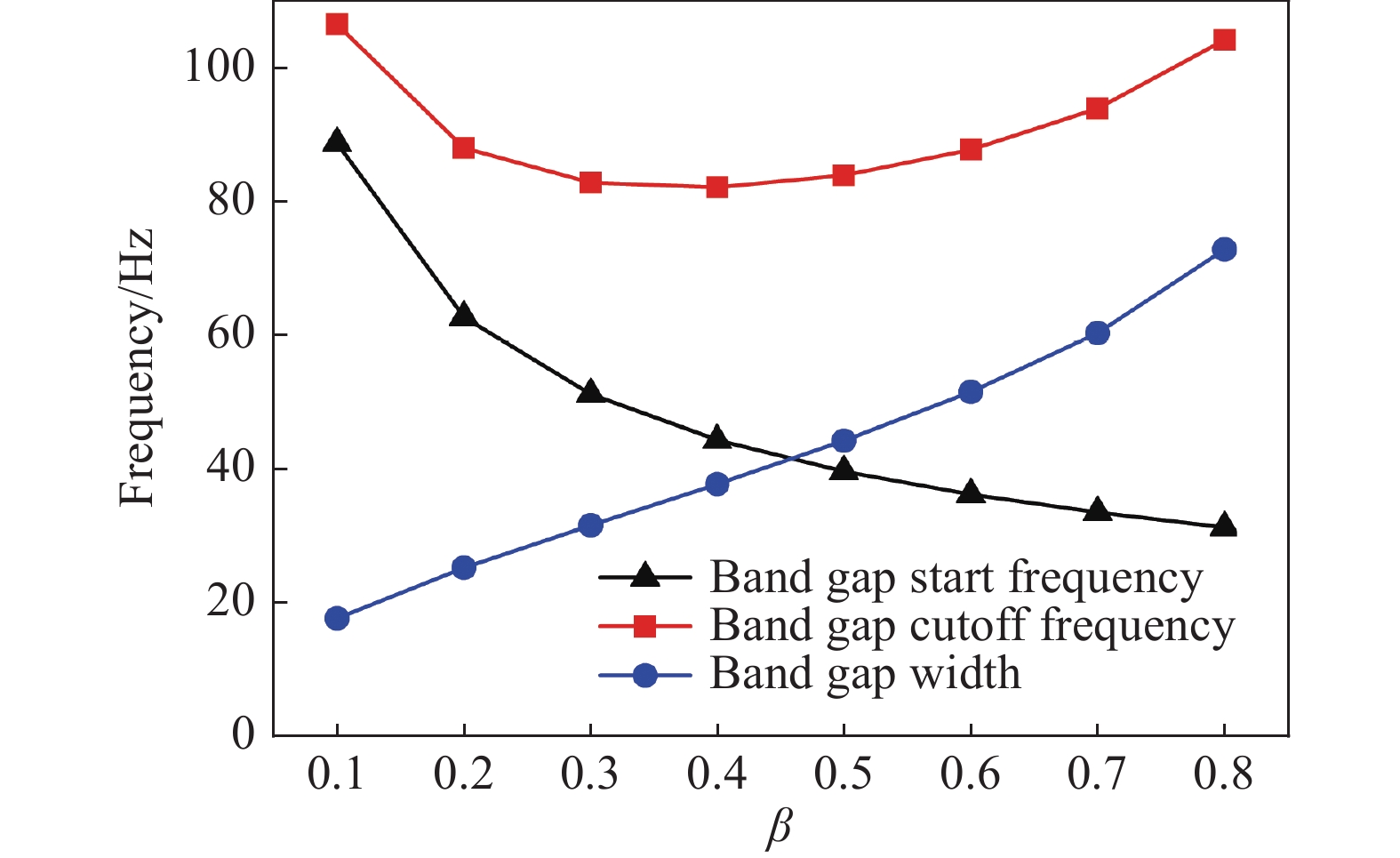

      图8给出了带隙特征与骨料体积占比(β)的关系。从图8可以看出,带隙起始频率随着β的增大而持续降低,且在β从0.1到0.4时,降低速度较快,之后降低速度减缓;带隙截止频率随β的增大呈现先降低再升高的趋势,其中β从0.1到0.4时,带隙截止频率持续降低,之后,带隙截止频率随β的增大而升高,且在β从0.1到0.4时,带隙起始频率的降低速度大于带隙截止频率的降低速度,最终带隙宽度随着β的增大而持续增大。因此,可以通过增大骨料体积占比的方式来实现扩宽带隙的目的。

      图  8  γ=10时,骨料体积占比对带隙特征的影响

      Figure 8.  Effect of volume fraction of aggregate on band gap when γ=10

    • 为了研究参数γ对带隙特征的影响,需要保证骨料体积占比β不变。涂层材料选择silicone(弹性模量为1 MPa),芯柱材料选择Pb(密度为11.6 Mg/m3),基体密度为2 Mg/m3L=2 cm,骨料体积占比β=0.36。

      图9给出了骨料体积占比为36%时,参数γ对带隙特征的影响。从图9可以看出,带隙起始频率及截止频率均随着γ的增大呈现出先减小再增大的变化趋势,而带隙宽度随着γ的增大而持续增大。其中,带隙起始频率在γ=2左右取得极小值;带隙截止频率在γ=1左右取得极小值。因此,若需要得到宽带隙特征,可以通过增大参数γ来实现。

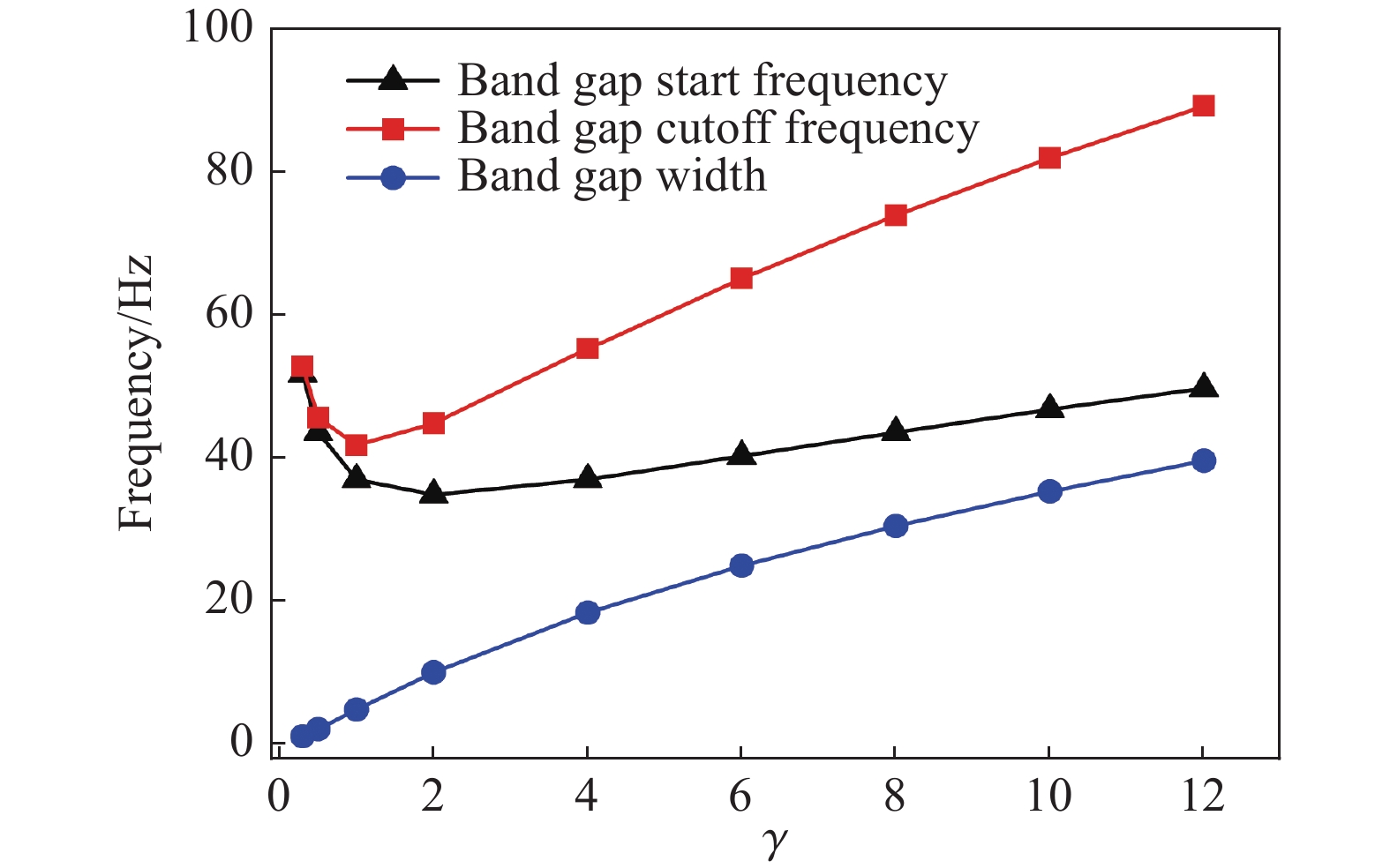

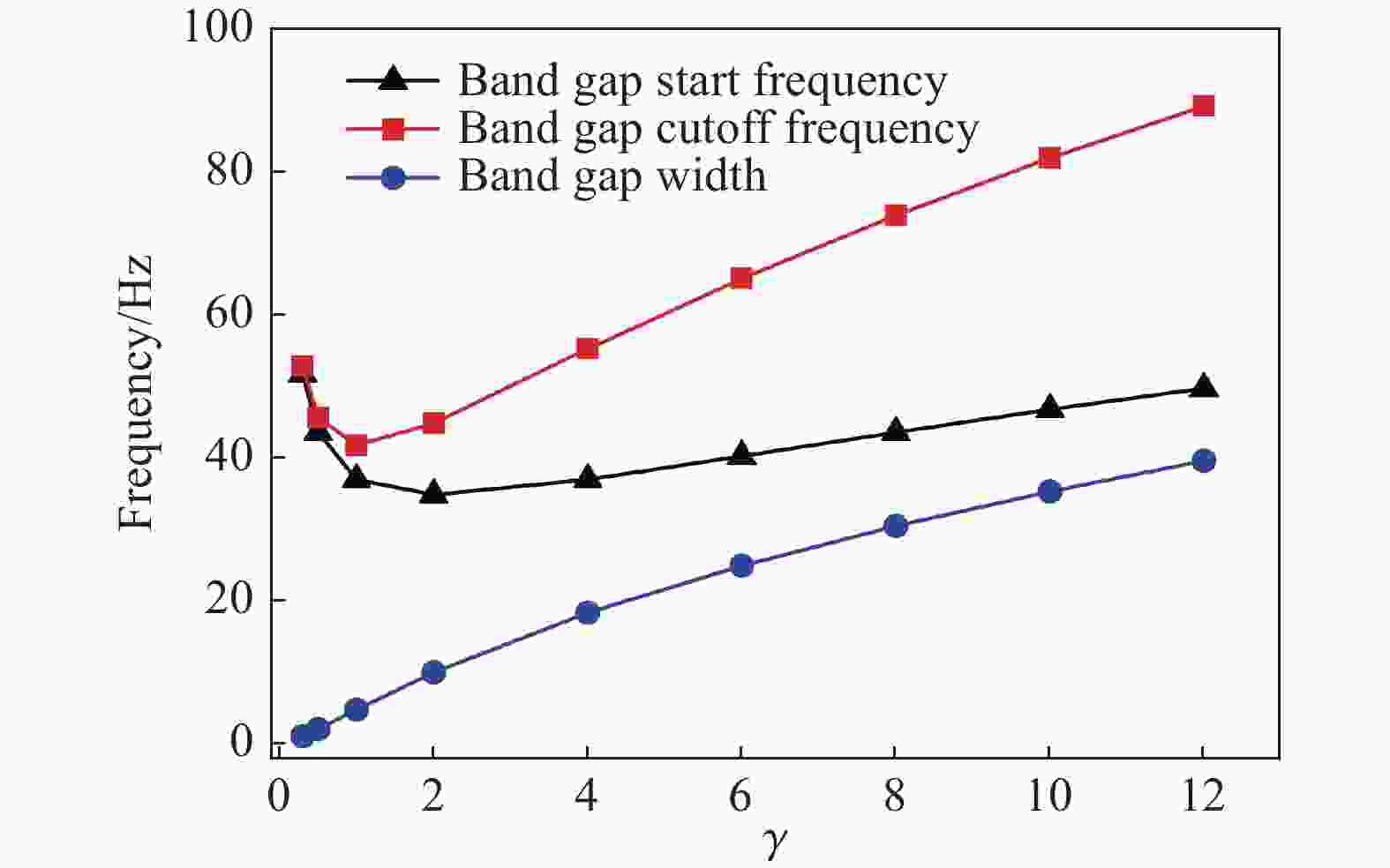

      图  9  当β=0.36时,γ对带隙特征的影响

      Figure 9.  Effect of γ on band gap when β=0.36

    • 为了说明超材料混凝土对冲击波的衰减作用,使用LS-DYNA建立如图10(a)所示的超材料混凝土有限元模型,其长度为100 mm,宽度为60 mm,厚度为20 mm。整个模型包含60 000个单元和67 771个节点,砂浆、软涂层和芯柱均使用八节点的solid单元。为了消除边界效应的影响,在上下两个侧面设置对称性边界条件;为保证混凝土板不发生位移,在前后两个侧面设置固定边界条件[19]。在模型左侧施加如图11所示冲击波。在保证计算精度的情况下,对模型进行简化。混凝土基体、涂层和芯柱均采用线弹性材料模型[23],3种材料之间采用共节点的方式进行连接。同时,为了对比超材料混凝土的优越性能,建立了如图10(b)所示的同样条件下的普通混凝土有限元模型。

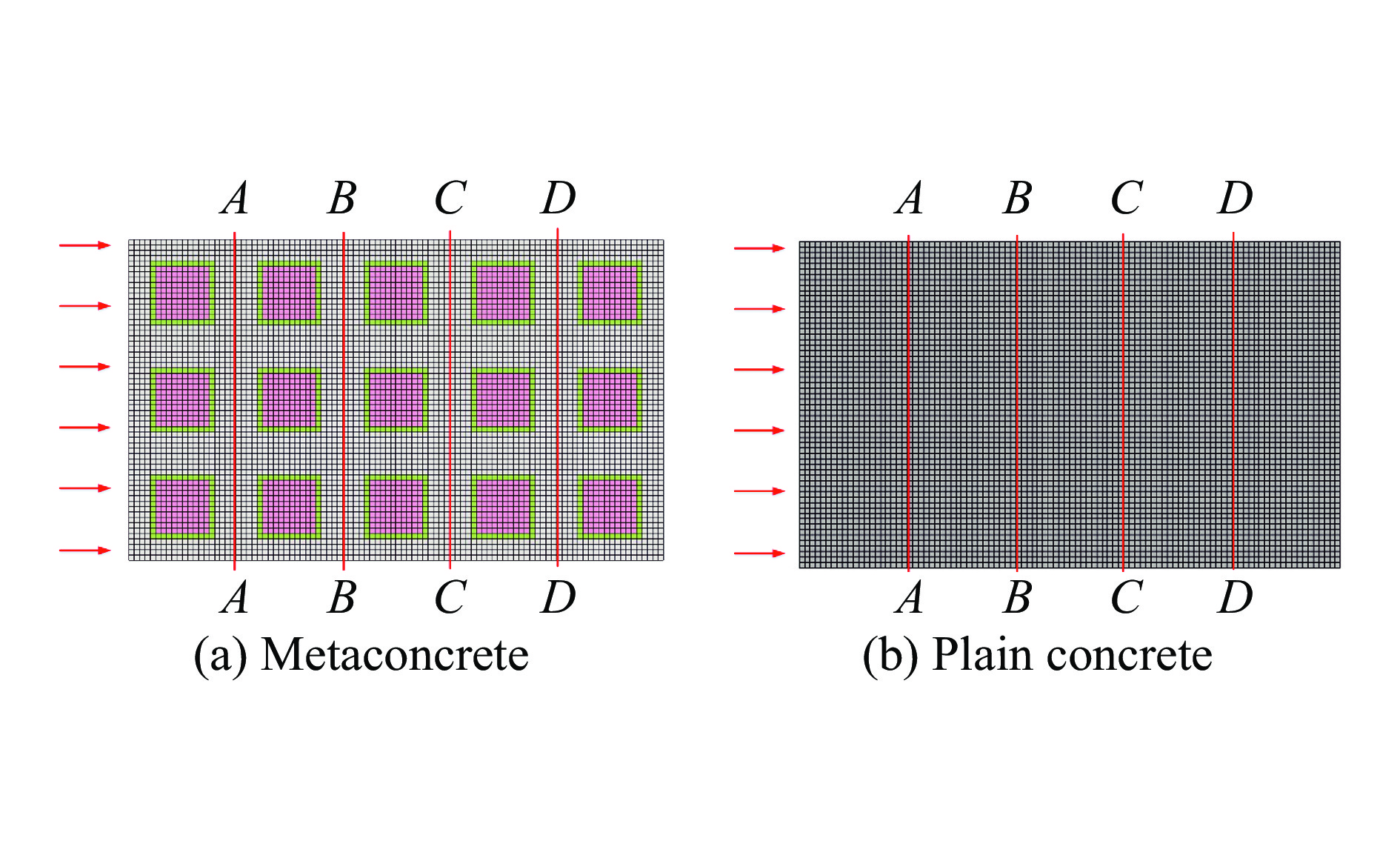

      图  10  有限元模型俯视图

      Figure 10.  The top views of finite element models

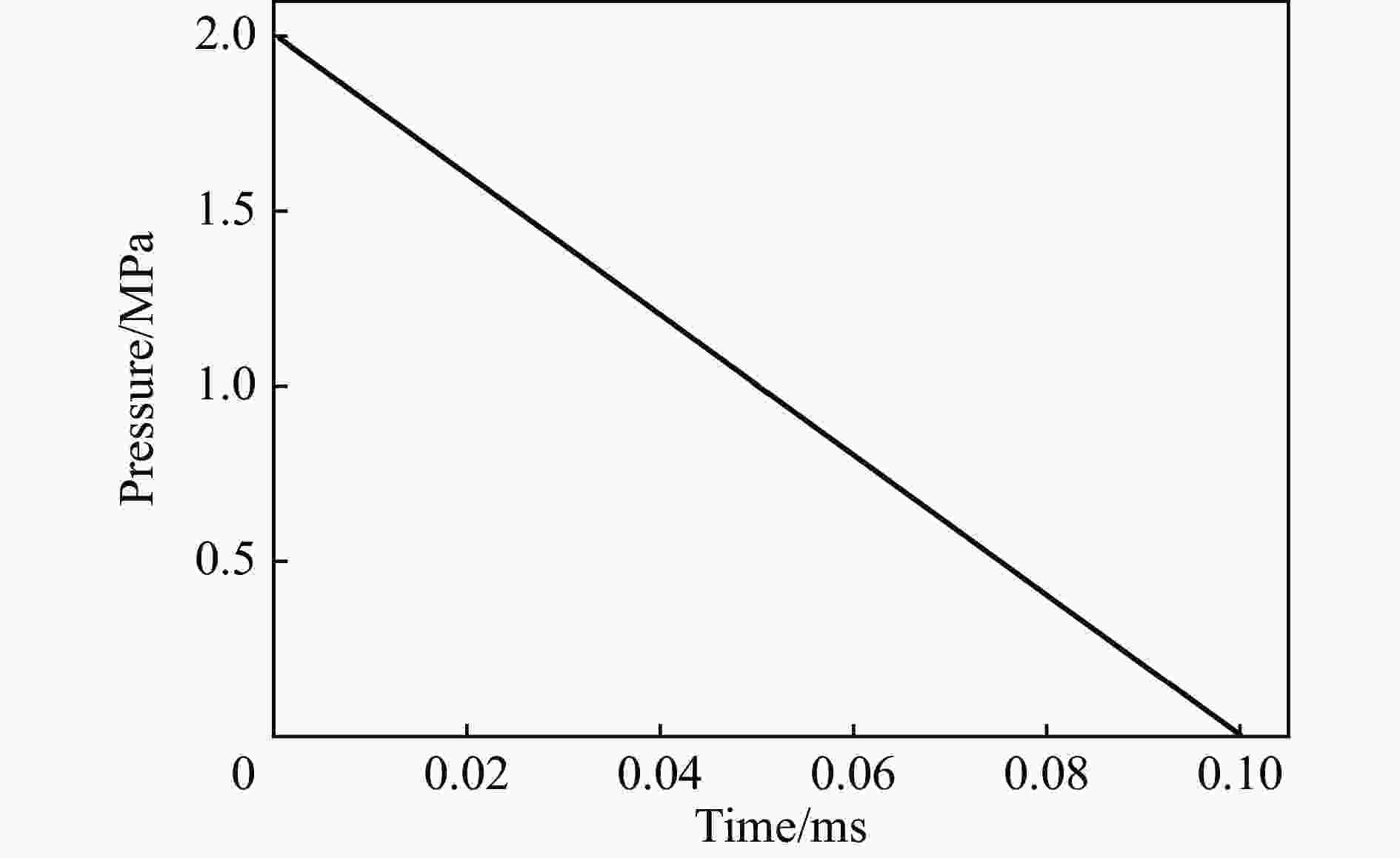

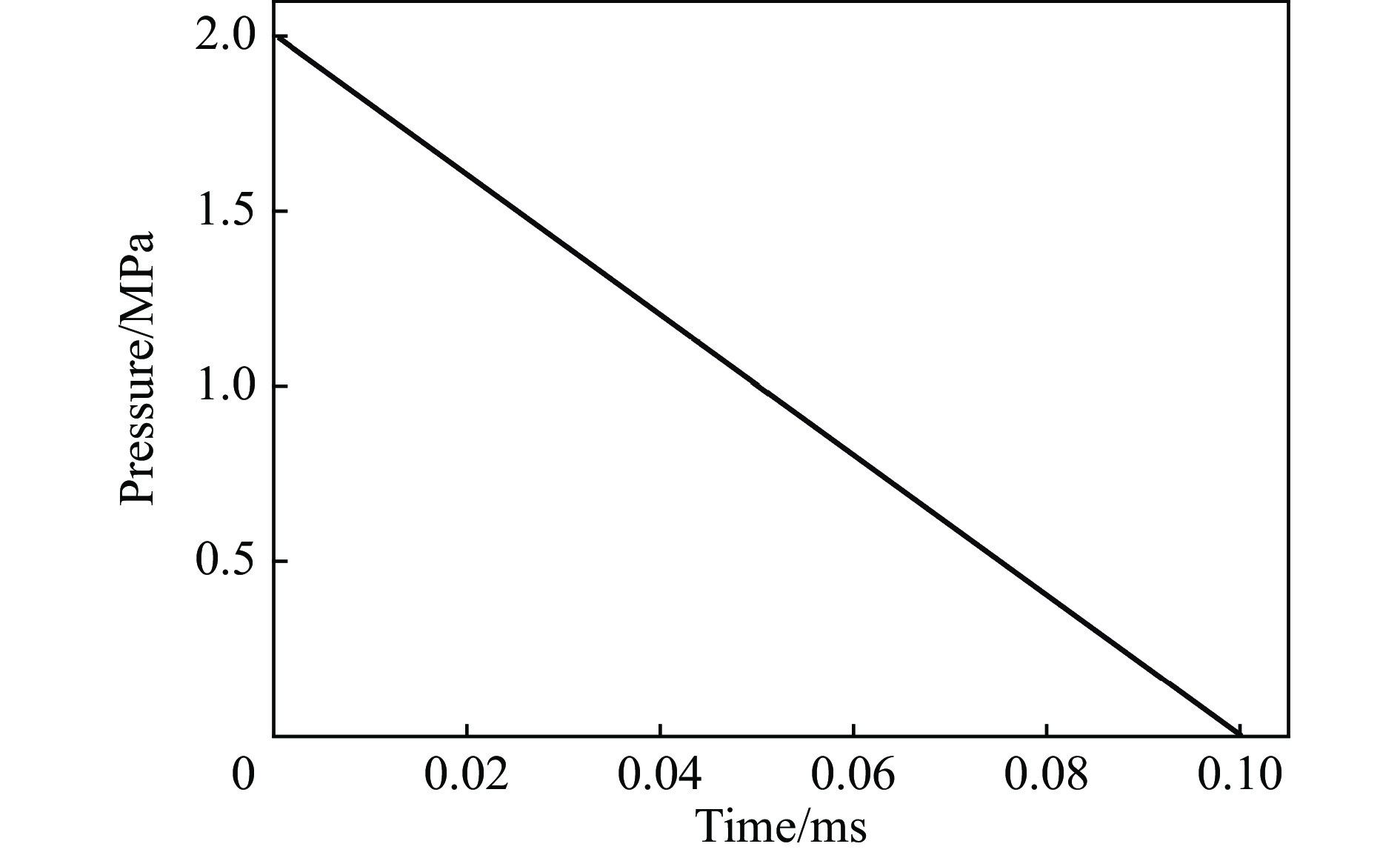

      图  11  冲击波压力-时间曲线

      Figure 11.  Pressure-time curve of shock wave

    • 图10所示,对于超材料混凝土和普通混凝土,均在距离冲击端20 mm(截面A-A)、40 mm(B-B截面)、60 mm(截面C-C)和80 mm(截面D-D)处依次选取4个截面,得到各截面的平均应力时程曲线,如图12所示。从图12可以看出,对于超材料混凝土和普通混凝土,各截面的平均应力均随着时间的增加而降低,但超材料混凝土中的平均应力降低较快。以1.0 ms左右为例,超材料混凝土中各截面的平均应力在−0.2~0.2 MPa之间,而普通混凝土中各截面的应力在−0.4~0.4 MPa之间。因此,与普通混凝土相比,超材料混凝土对冲击波具有更好的衰减作用。

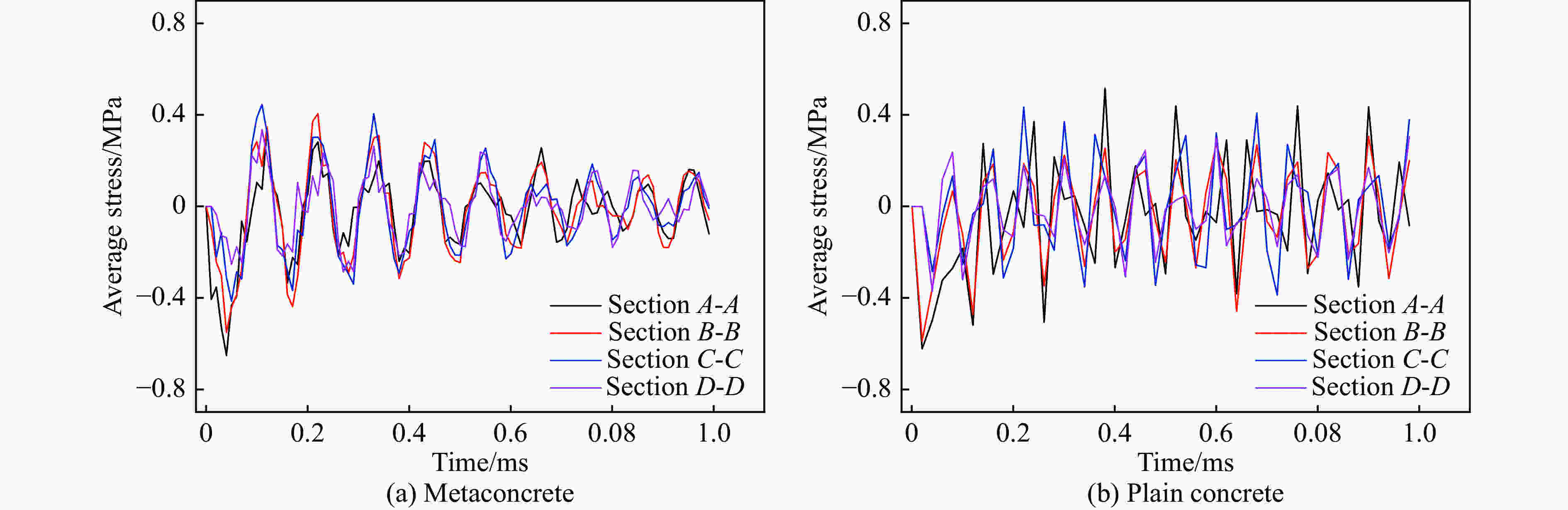

      图  12  各截面平均应力时程曲线

      Figure 12.  Average stress-time curve at each section

    • 借鉴超材料的研究思路,在混凝土中引入谐振骨料,设计出具有消波特性的超材料混凝土,并对其带隙特征和冲击波衰减效应进行研究,得到以下结论:

      (1)低弹性模量的涂层能够形成低频带隙,但是带隙宽度较窄,而高弹性模量涂层能够形成较宽的带隙,但带隙起始频率较高。因此,应根据所需衰减的波的频率进行涂层材料的选择。

      (2)高密度芯柱材料能够形成低频带隙,且带隙宽度较大,而低密度芯柱材料更容易形成高频带隙,且带隙宽度较小。因此,若需要得到低频、宽带隙等特征,可以选择密度较高的芯柱材料。

      (3)基体密度的变化对带隙起始频率没有影响,但基体密度的升高使带隙截止频率降低和带隙宽度减小。因此,选择低密度的基体材料可以扩宽带隙。

      (4)通过增大骨料体积占比和芯柱边长与软涂层厚度比可以实现扩宽带隙的目的。

      (5)与普通混凝土相比,超材料混凝土对冲击波具有更好的衰减作用。
