阻燃介质在炸药驱动燃料分散中的应用

王永旭 解立峰 贾晓亮 张莹 李斌

引用本文:
Citation:

阻燃介质在炸药驱动燃料分散中的应用

    作者简介: 王永旭(1992- ),男,博士研究生,wangyongxu216@163.com;
    通讯作者: 解立峰, xielifeng319@sina.com
  • 中图分类号: O383; TJ55

Application of flame retardant medium in fuel dispersion driven by explosive

    Corresponding author: XIE Lifeng, xielifeng319@sina.com ;
  • CLC number: O383; TJ55

  • 摘要: 为解决燃料空气炸药中的燃料在中心分散装药爆炸驱动抛撒过程中易发生的窜火问题,结合中心分散装药结构设计,引入以超细干粉灭火剂为主体的阻燃介质,采用高速录像和红外热成像仪研究了中心分散药外部填充阻燃介质的情况下,对中心分散药爆炸火球产生的高温及火焰的抑制情况。试验结果表明,中心分散药爆炸火球的最高温度为1 355.4 ℃,温度超过150 ℃的持续时间为264.8 ms。外部填充阻燃介质后,中心分散药爆炸产生的火焰基本消失,火球最高温度下降90%以上,火球表面温度分布不超过100 ℃。同时进行了验证试验,采用填充阻燃介质的中心分散药抛撒1 kg的乙醚和铝粉的混合燃料,分散药与燃料的质量比超过4%时,云雾仍未发生窜火。表明填充阻燃介质可以有效防止燃料在爆炸抛撒过程中发生窜火的问题。
  • 图 1  中心管结构示意图

    Figure 1.  Central tube structure diagram

    图 2  试验示意图

    Figure 2.  Experimental diagram

    图 3  不同填充条件下的高速图像对比

    Figure 3.  High-speed video pictures under different filling conditions

    图 4  不同侧面阻燃介质厚度下的高速图片

    Figure 4.  High-speed pictures for different side flame retardant medium thicknesses

    图 5  不同时刻的红外图片

    Figure 5.  Infrared pictures at different moments

    图 6  火球表面最高温度随时间的变化曲线

    Figure 6.  The highest surface temperature of the fireball vs. time

    图 7  火球表面温度及其对应直线温度变化曲线

    Figure 7.  Surface temperature distribution and temperature change with the corresponding plot lines

    图 8  不同顶部阻燃介质厚度的高速图片

    Figure 8.  High-speed pictures for different top flame retardant medium thicknesses

    图 9  火球最高温度随时间的变化曲线及对应的最高温度

    Figure 9.  The highest temperature of the fireball vs. time and the corresponding maximum temperature

    图 10  燃料抛撒结构示意图

    Figure 10.  Schematic diagram of fuel dispersal structure

    图 11  验证试验高速图片

    Figure 11.  High-speed pictures in verification experiment

    图 12  云雾窜火模型[1]

    Figure 12.  Cloud premature-combustion model[1]

    表 1  内管直径和侧面阻燃介质厚度

    Table 1.  Inner tube diameter and side flame retardant medium thickness

    内管直径/mm2023263038
    阻燃介质厚度/mm01.53.05.09.0
    下载: 导出CSV

    表 2  火球表面温度测试结果

    Table 2.  Fireball surface temperature test results

    序号阻燃介质厚度/
    mm
    最高温度/
    高温持续时间/ms
    (大于150 ℃)
    10 1 355.4264.8
    21.5 124.10
    33.0 91.10
    45.0 77.20
    59.0 59.90
    下载: 导出CSV
  • [1] 白春华, 粱慧敏, 李建平, 等. 云雾爆轰[M]. 北京: 科学出版社, 2012.
    [2] 饶国宁,周莉,宋述忠,等. 云爆药剂爆炸超压测试及威力评价 [J]. 爆炸与冲击, 2018, 38(3): 579–585. DOI: 10.11883/bzycj-2016-0245.
    RAO G N, ZHOU L, SONG S Z, et al. Explosion overpressure measurement and power evaluation of FAE [J]. Explosion and Shock Waves, 2018, 38(3): 579–585. DOI: 10.11883/bzycj-2016-0245.
    [3] 王晔, 白春华, 李建平. 动态云雾形成及爆轰场特性 [J]. 含能材料, 2017, 25(6): 466–471. DOI: 10.11943/j.issn.1006-9941.2017.06.004.
    WANG Y, BAI C H, LI J P. Formation and blasting field characteristics of moving cloud detonation [J]. Chinese Journal of Energetic Materials, 2017, 25(6): 466–471. DOI: 10.11943/j.issn.1006-9941.2017.06.004.
    [4] 刘庆明, 白春华, 李建平. 多相燃料空气炸药爆炸压力场研究 [J]. 实验力学, 2008, 23(4): 360–370.
    LIU Q M, BAI C H, LI J P. Study on blast field characteristics of multiphase fuel air explosive [J]. Journal of Experimental Mechanics, 2008, 23(4): 360–370.
    [5] LIU G, HOU F, CAO B, et al. Experimental study of fuel-air explosive [J]. Combustion, Explosion, and Shock Waves, 2008, 44(2): 213–217. DOI: 10.1007/s10573-008-0028-7.
    [6] LI Y, SONG Z, LI Y. Theoretical analysis and numerical simulation for the spill procedure of liquid fuel of fuel air explosive with shell [J]. International Journal of Non-Linear Mechanics, 2010, 45(7): 699–703. DOI: 10.1016/j.ijnonlinmec.2010.04.004.
    [7] 史远通, 张奇. 爆炸驱动燃料抛散的非理想化特征 [J]. 含能材料, 2015, 23(4): 330–335. DOI: 10.11943/j.issn.1006-9941.2015.04.004.
    SHI Y T, ZHANG Q. Non-ideal characteristics of fuel dispersal driven by explosive [J]. Chinese Journal of Energetic Materials, 2015, 23(4): 330–335. DOI: 10.11943/j.issn.1006-9941.2015.04.004.
    [8] 吴德义, 杨基明. 强冲击波作用下液体抛撒的实验研究 [J]. 爆炸与冲击, 2003, 23(1): 91–95.
    WU D Y, YANG J M. Experimental investigation on liquid dispersal induced by explosions [J]. Explosion and Shock Waves, 2003, 23(1): 91–95.
    [9] APPARAO A, RAO C R, TEWARI S P. Studies on formation of unconfined detonable vapor cloud using explosive means [J]. Journal of Hazardous Materials, 2013, 254-255(6): 214–220. DOI: 10.1016/j.jhazmat.2013.02.056.
    [10] 方伟, 赵省向, 李文祥, 等. 爆炸抛撒过程中FAE云雾的运动特性 [J]. 含能材料, 2015, 23(11): 1061–1066. DOI: 10.11943/j.issn.1006-9941.2015.11.005.
    FANG W, ZHAO S X, LI W X, et al. Movement characteristics of fuel-air explosive (FAE) clouds in the explosion dispersal process [J]. Chinese Journal of Energetic Materials, 2015, 23(11): 1061–1066. DOI: 10.11943/j.issn.1006-9941.2015.11.005.
    [11] 郭学永, 惠君明. 装置参数对FAE云雾状态的影响 [J]. 含能材料, 2002, 10(4): 161.16–164.
    GUO X Y, HUI J M. Influence of equipment parameters on FAE cloud status [J]. Chinese Journal of Energetic Materials, 2002, 10(4): 161.16–164.
    [12] 丁珏, 刘家骢. 液体燃料爆炸抛撒和云雾形成全过程的数值研究 [J]. 火炸药学报, 2001, 24(1): 20–23. DOI: 10.3969/j.issn.1007-7812.2001.01.007.
    DING J, LIU J C. Numerical study on the whole process of explosive dispersal for forming liquid air cloud [J]. Chinese Journal of Explosives and Propellants, 2001, 24(1): 20–23. DOI: 10.3969/j.issn.1007-7812.2001.01.007.
    [13] SEDGWICK R T. Fuel air explosives: A parametric investigation: AD-A159177[R]. 1979.
    [14] ALEY M H. Surface-launched FAE mine field clearance round: USP4, 273, 048 [P]. 1981.
    [15] 肖绍清. 分散药T型装药控制二次引爆型FAE云雾研究 [J]. 火炸药学报, 2006, 29(2): 10–14. DOI: 10.3969/j.issn.1007-7812.2006.02.004.
    XIAO S Q. Study on control cloud of twice-detonating FAE by T-type charge of burster [J]. Chinese Journal of Explosives and Propellants, 2006, 29(2): 10–14. DOI: 10.3969/j.issn.1007-7812.2006.02.004.
    [16] 肖绍清. 复合分散药的性能及对FAE燃料分散的影响 [J]. 含能材料, 2006, 14(4): 244–247;256. DOI: 10.3969/j.issn.1006-9941.2006.04.002.
    XIAO S Q. Controlling fuel dispersion of FAE by combination burster [J]. Chinese Journal of Energetic Materials, 2006, 14(4): 244–247;256. DOI: 10.3969/j.issn.1006-9941.2006.04.002.
    [17] 徐晓楠. 气溶胶灭火剂的研究及发展现状 [J]. 消防技术与产品信息, 2002, 9(9): 26–30. DOI: 10.3969/j.issn.1002-784X.2002.09.010.
    XU X N. Research and development status of aerosol fire extinguishing agent [J]. Fire Technique and Products Information, 2002, 9(9): 26–30. DOI: 10.3969/j.issn.1002-784X.2002.09.010.
    [18] YANG M, CHEN X, WANG Y, et al. Comparative evaluation of thermal decomposition behavior and thermal stability ofpowdered ammonium nitrate under different atmosphere conditions [J]. Journal of Hazardous Materials, 2017, 33: 10–19. DOI: 10.1016/j.jhazmat.2017.04.063.
  • [1] 蒋丽白春华刘庆明 . 气/固/液三相混合物燃烧转爆轰过程实验研究. 爆炸与冲击, 2010, 30(6): 588-592. doi: 10.11883/1001-1455(2010)06-0588-05
    [2] 薛社生刘家聪朱广圣彭金华 . 液体燃料空气炸药形成过程的数值模拟. 爆炸与冲击, 1998, 18(4): 296-302.
    [3] 张寿齐 . 炸药起爆技术和火工品. 爆炸与冲击, 1982, 2(2): 90-95.
    [4] 季晓松王浩冯国增黄明王珊珊 . 长药室装药中多点点传火一维两相流数值模拟. 爆炸与冲击, 2011, 31(6): 573-578. doi: 10.11883/1001-1455(2011)06-0573-06
    [5] 刘荣海吉田忠雄田村昌三 . 利用水下爆炸法评价火炸药爆炸危险性的研究. 爆炸与冲击, 1993, 13(2): 110-117.
    [6] 吴亮卢文波钟冬望朱红兵 . 混凝土介质中空气间隔装药的爆破机理. 爆炸与冲击, 2010, 30(1): 58-64. doi: 10.11883/1001-1455(2010)01-0058-07
    [7] 郭明朝楚士晋冯长根何光斌 . 高能炸药药柱实验热爆炸的方法和结果. 爆炸与冲击, 1995, 15(2): 107-115.
    [8] 李金山楚士晋 . 无外壳炸药药柱的热爆炸参数测定和理论分析. 爆炸与冲击, 1994, 14(4): 307-313.
    [9] 解立峰郭学永果宏徐晓峰 . 燃料-空气云雾爆轰的直接引爆实验研. 爆炸与冲击, 2003, 23(1): 78-80.
    [10] 田贯三马一太杨昭 . 含有阻燃组元的可燃制冷剂爆炸极限的研究. 爆炸与冲击, 2003, 23(3): 225-229.
    [11] 周刚文潮孙德玉刘晓新黄风雷恽寿榕 . 爆轰合成超分散金刚石的实验研究. 爆炸与冲击, 1999, 19(4): 365-370.
    [12] 于明张文宏于恒 . 惰性介质对钝感炸药爆轰的约束效应. 爆炸与冲击, 2014, 34(3): 300-306. doi: 10.11883/1001-1455(2014)03-0300-07
    [13] 胡宏伟冯海云陈朗顾晓辉宋浦 . 非理想炸药在混凝土介质中的爆炸做功特性. 爆炸与冲击, 2018, 38(1): 197-203. doi: 10.11883/bzycj-2016-0123
    [14] 马峰恽寿榕陈权陈鹏万 . 装药及外界保护介质对炸药爆轰合成超微金刚石的影响. 爆炸与冲击, 1998, 18(4): 289-295.
    [15] 闫伟阳潘旭海汪志雷华敏蒋益明王清源蒋军成 . 高压氢气泄漏自燃形成喷射火的实验研究. 爆炸与冲击, 2019, 39(11): 115402-1-115402-10. doi: 10.11883/bzycj-2018-0394
    [16] 周天胜陈庆生 . 火工品中飞片起爆的工程计算. 爆炸与冲击, 1992, 12(2): 180-184.
    [17] 曾昭煌胡国胜罗运军牛秉彝 . 炮药断裂韧性初探. 爆炸与冲击, 1990, 10(3): 218-225.
    [18] 王泽平郑坚安钢恽寿榕 . 延性介质动态损伤模型. 爆炸与冲击, 1992, 12(2): 136-144.
    [19] 王浩梁世超张莺邵志坚 . 火焰在传火管装药床中的传输特性研究. 爆炸与冲击, 1999, 19(1): 66-71.
    [20] 温玉全洪东跑王玮 . 基于试验熵的火工品可靠性评估理论与方法研究. 爆炸与冲击, 2007, 27(6): 553-556. doi: 10.11883/1001-1455(2007)06-0553-04
  • 加载中
图(12)表(2)
计量
  • 文章访问数:  1808
  • HTML全文浏览量:  928
  • PDF下载量:  8
  • 被引次数: 0
出版历程
  • 收稿日期:  2019-07-01
  • 录用日期:  2019-11-04
  • 网络出版日期:  2020-03-25
  • 刊出日期:  2020-04-01

阻燃介质在炸药驱动燃料分散中的应用

    作者简介:王永旭(1992- ),男,博士研究生,wangyongxu216@163.com
    通讯作者: 解立峰, xielifeng319@sina.com
  • 1. 南京理工大学化工学院,江苏 南京 210094
  • 2. 辽宁锦华机电有限公司,辽宁 葫芦岛 125000

摘要: 为解决燃料空气炸药中的燃料在中心分散装药爆炸驱动抛撒过程中易发生的窜火问题,结合中心分散装药结构设计,引入以超细干粉灭火剂为主体的阻燃介质,采用高速录像和红外热成像仪研究了中心分散药外部填充阻燃介质的情况下,对中心分散药爆炸火球产生的高温及火焰的抑制情况。试验结果表明,中心分散药爆炸火球的最高温度为1 355.4 ℃,温度超过150 ℃的持续时间为264.8 ms。外部填充阻燃介质后,中心分散药爆炸产生的火焰基本消失,火球最高温度下降90%以上,火球表面温度分布不超过100 ℃。同时进行了验证试验,采用填充阻燃介质的中心分散药抛撒1 kg的乙醚和铝粉的混合燃料,分散药与燃料的质量比超过4%时,云雾仍未发生窜火。表明填充阻燃介质可以有效防止燃料在爆炸抛撒过程中发生窜火的问题。

English Abstract

  • 燃料空气炸药(fuel air explosive, FAE),作为一种不同于普通炸药的爆炸能源,是以高挥发性的可燃液体、高能金属粉与空气以一定的比例混合形成的一种可爆炸性混合物[1]。FAE发生的是体积爆轰,其作用范围大、持续时间长、总冲量大[2-4]。由于燃料空气炸药不同的毁伤模式及不容小觑的威力,学者对FAE的出现普遍重视,成为了国内外研究的热点[5-6]

    FAE云雾的形成方法主要是通过中心分散装药爆炸驱动燃料分散,最终形成燃料云雾,抛撒对象为低沸点液体或高能金属粉[7-9]。燃料爆炸抛撒形成的云雾的尺寸及浓度分布很大程度上决定了FAE的毁伤范围和爆轰性能。关于爆炸抛撒,主要研究燃料抛撒的过程以及形成云雾的机理,主要关注云雾的形状、尺寸和扩散速度等特征参数,抛撒装置参数如壳体材质、结构和比药量等对云雾状态影响[10-12]。由于燃料本身的特性,燃料容易被中心分散药爆炸产生的高温产物引燃,发生云雾窜火。为了防止发生窜火,Sedgwick[13]、Aley[14]采用了在中心分散药两端填充木塞、橡胶及钢片等的方法。肖绍清[15-16]发明了T形装药结构和复合中心分散药,可以有效抑制云雾窜火。但是采用这些方法仍不能完全抑制爆炸抛撒过程中的云雾窜火问题。

    ABC超细干粉灭火剂具有突出的灭火效率,因其巨大的比表面积,灭火效率是普通干粉灭火剂效能的6~10倍[17]。同时ABC超细干粉灭火剂的粒径小,流动性好,有良好抗复燃性、弥散性和电绝缘性。鉴于ABC超细干粉灭火剂具有良好的灭火性能,为了解决燃料在爆炸抛撒过程中的窜火问题,本文中提出在中心分散药外部填充以ABC超细干粉灭火剂为主体的阻燃介质。通过高速录像和红外热成像仪观察阻燃介质对爆炸瞬间产生的高温及火球的抑制情况。

    • 中心装药结构如图1所示,中心分散药为TNT炸药,质量7.85 g,尺寸$\varnothing $20 mm×17 mm,试验使用6个。把中心分散药外部填充的阻燃介质分为3个部分:在分散药上部的称为顶部阻燃介质,与分散药齐平的称为侧面阻燃介质,分散药下面的称为底部阻燃介质。内壳和外壳均为PVC材料,长度为200 mm,利用不同直径的中心管内壳改变阻燃介质的侧面厚度。底部阻燃介质与雷管齐平。外壳为模拟云爆弹体的壳体,内外壳体中间不添加燃料。在底部用8#雷管起爆中心分散药,通过高速录像和红外热成像仪观测中心分散装药爆炸后阻燃介质对爆炸火球温度及火焰的抑制情况,通过改变侧面和顶部阻燃介质厚度,研究阻燃介质对爆炸火球温度及火焰的抑制效果,得到阻燃介质的最佳用量。

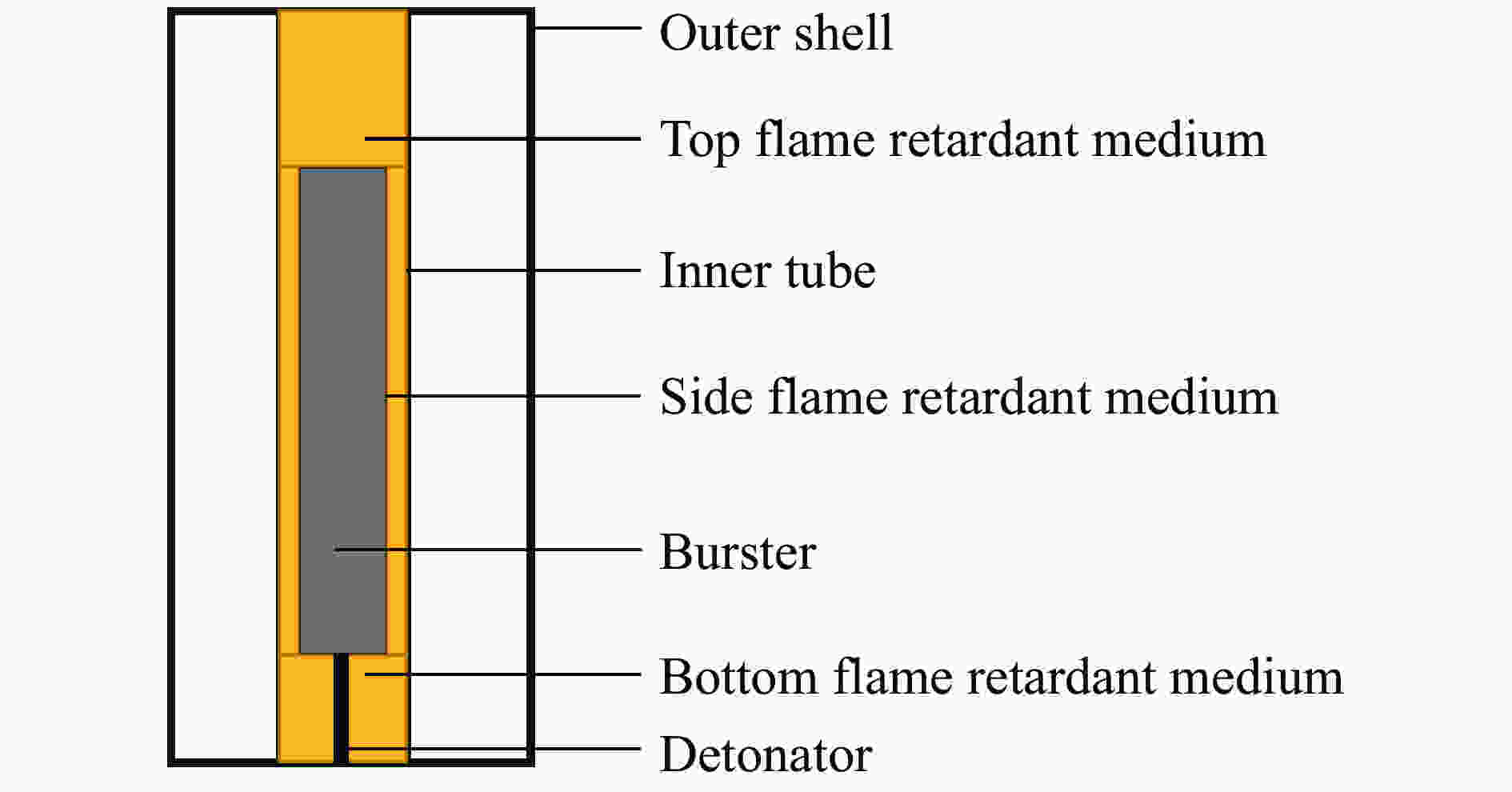

      图  1  中心管结构示意图

      Figure 1.  Central tube structure diagram

    • 采用高速录像和红外热成像仪记录整个试验过程,高速相机的型号为Fastcam Mini UX100,拍摄速度为2 000 s−1,像素1 280×1 024;红外热成像仪型号为ROTRIC A615,拍摄速度为30 s−1,像素640×480。试验布置如图2所示,中心管悬挂在空中高度为1 m,在底部起爆中心分散药。高速录像仪和红外热成像仪布置在距离爆心25 m处。

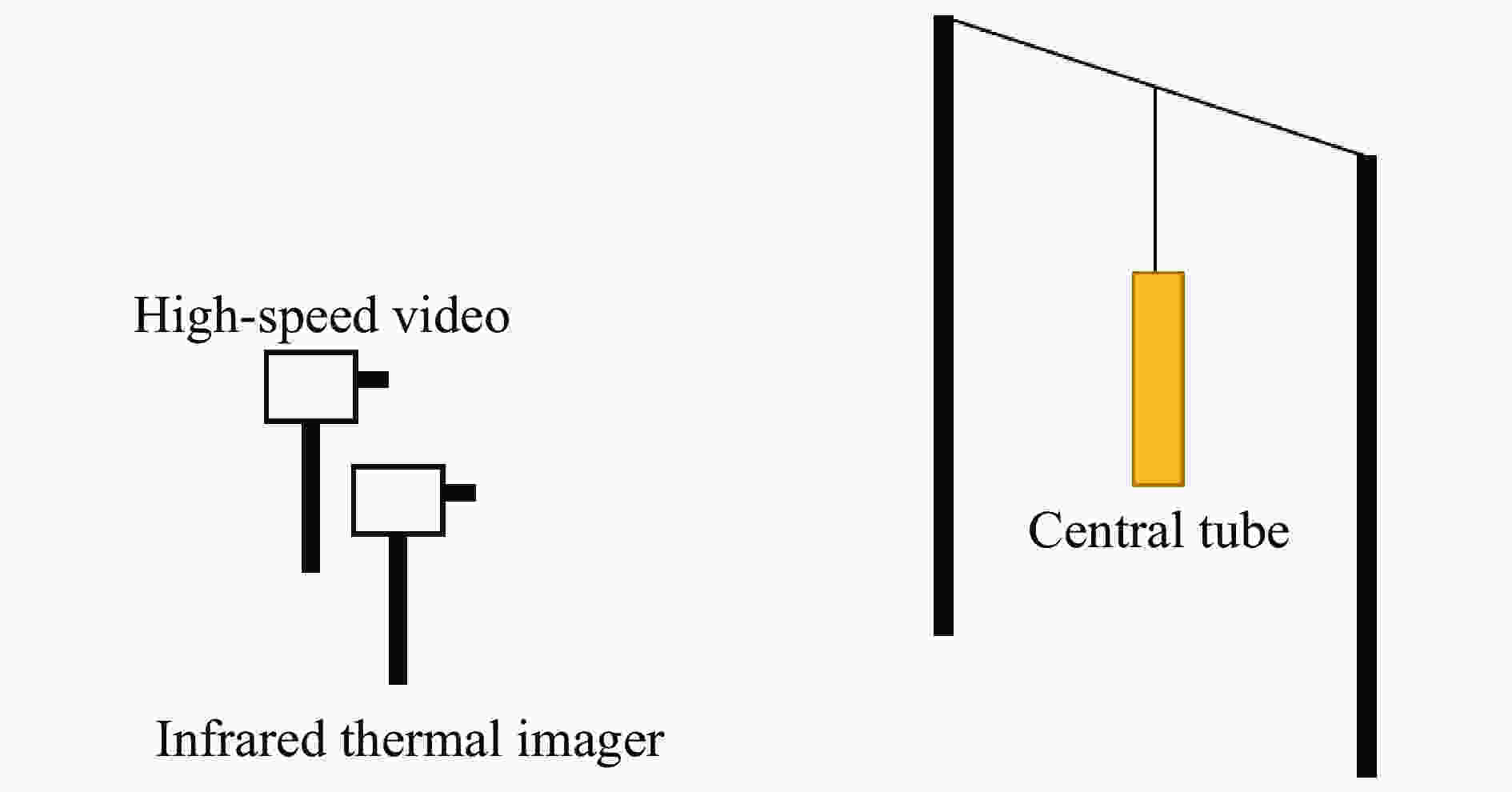

      图  2  试验示意图

      Figure 2.  Experimental diagram

    • 中心分散药放置在中心管中间,试验时先做空白试验,不填充任何阻燃介质。然后进行侧面阻燃介质厚度为9 mm的试验,底部阻燃介质与雷管齐平,顶部装满阻燃介质。通过高速录像和红外热成像观察中心分散药爆炸场温度和火焰情况,根据试验结果采用升降法进行下一步试验,得到最佳的侧面阻燃介质厚度。侧面阻燃介质的填充厚度通过内管直径改变。试验内管直径和阻燃介质侧面厚度如表1所示。

      内管直径/mm2023263038
      阻燃介质厚度/mm01.53.05.09.0

      表 1  内管直径和侧面阻燃介质厚度

      Table 1.  Inner tube diameter and side flame retardant medium thickness

      通过高速录像,可以观测到中心分散药的整个爆炸过程,无阻燃介质和侧面阻燃介质厚度为5 mm的分散药爆炸过程对比如图3所示。从图3中可以看出:在未填充阻燃介质的情况下,中心药在被雷管起爆后,产生巨大火球;填充阻燃介质后,火球基本消失。说明填充阻燃介质对抑制中心分散药爆炸的火焰有非常好的效果。图4给出了起爆后2 ms,在填充不同侧面厚度阻燃介质的情况下,中心分散药爆炸的高速图片。随着厚度的增加,爆炸产生的火球逐渐减小。在厚度为5.0 mm时,火焰完全消失,在下端也没有看见火光出现,说明阻燃介质完全将爆炸产生的火焰抑制。

      图  3  不同填充条件下的高速图像对比

      Figure 3.  High-speed video pictures under different filling conditions

      图  4  不同侧面阻燃介质厚度下的高速图片

      Figure 4.  High-speed pictures for different side flame retardant medium thicknesses

      通过高速录像可以观察阻燃介质对中心分散药爆炸火焰的抑制情况;通过红外热成像仪,则可以观察阻燃介质对中心分散药爆炸火球温度的抑制情况。对未填充阻燃介质、填充3.0 mm阻燃介质的中心分散药爆炸产生的火球表面温度进行分析,不同时刻的红外图片如图5所示。

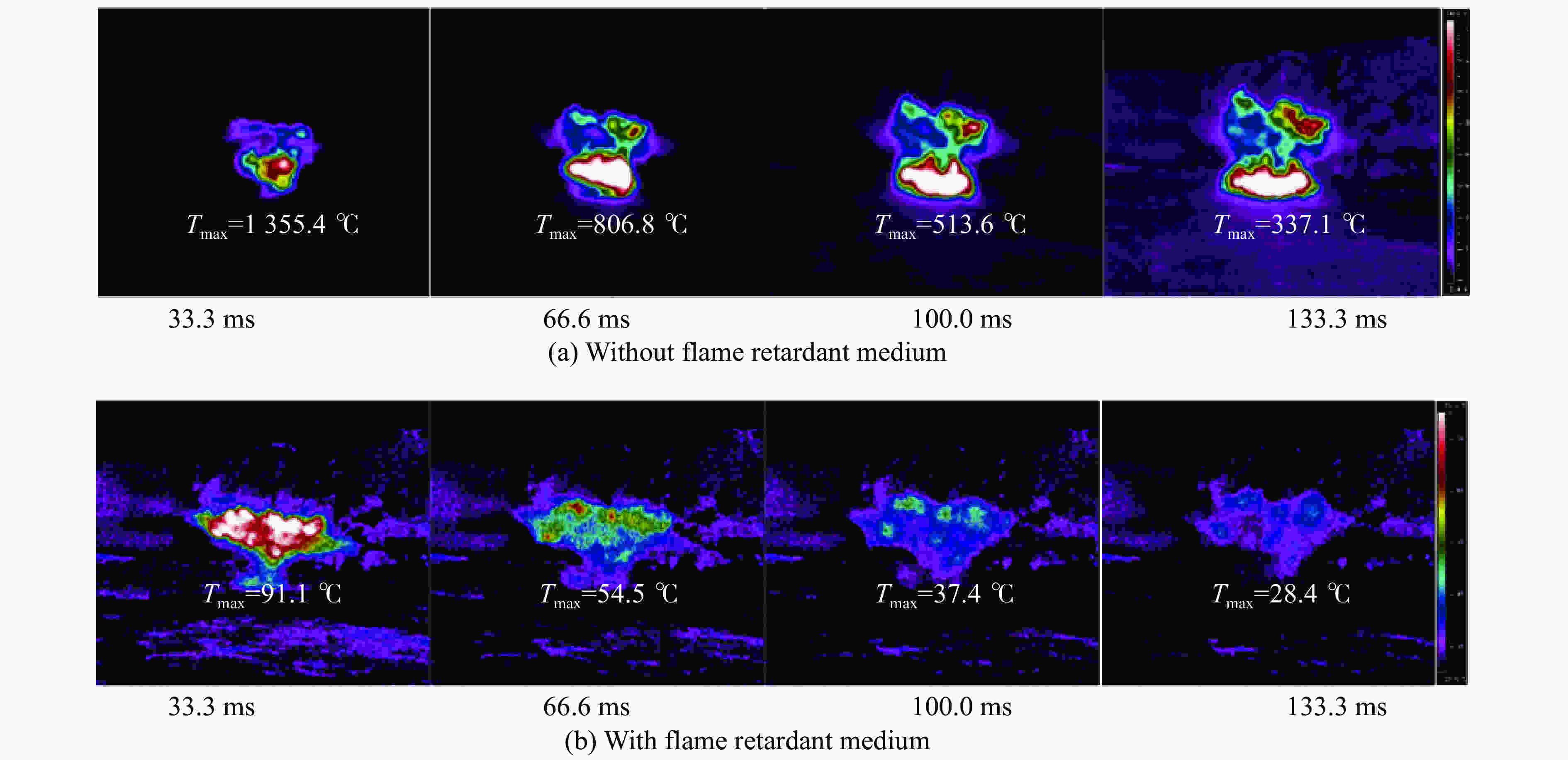

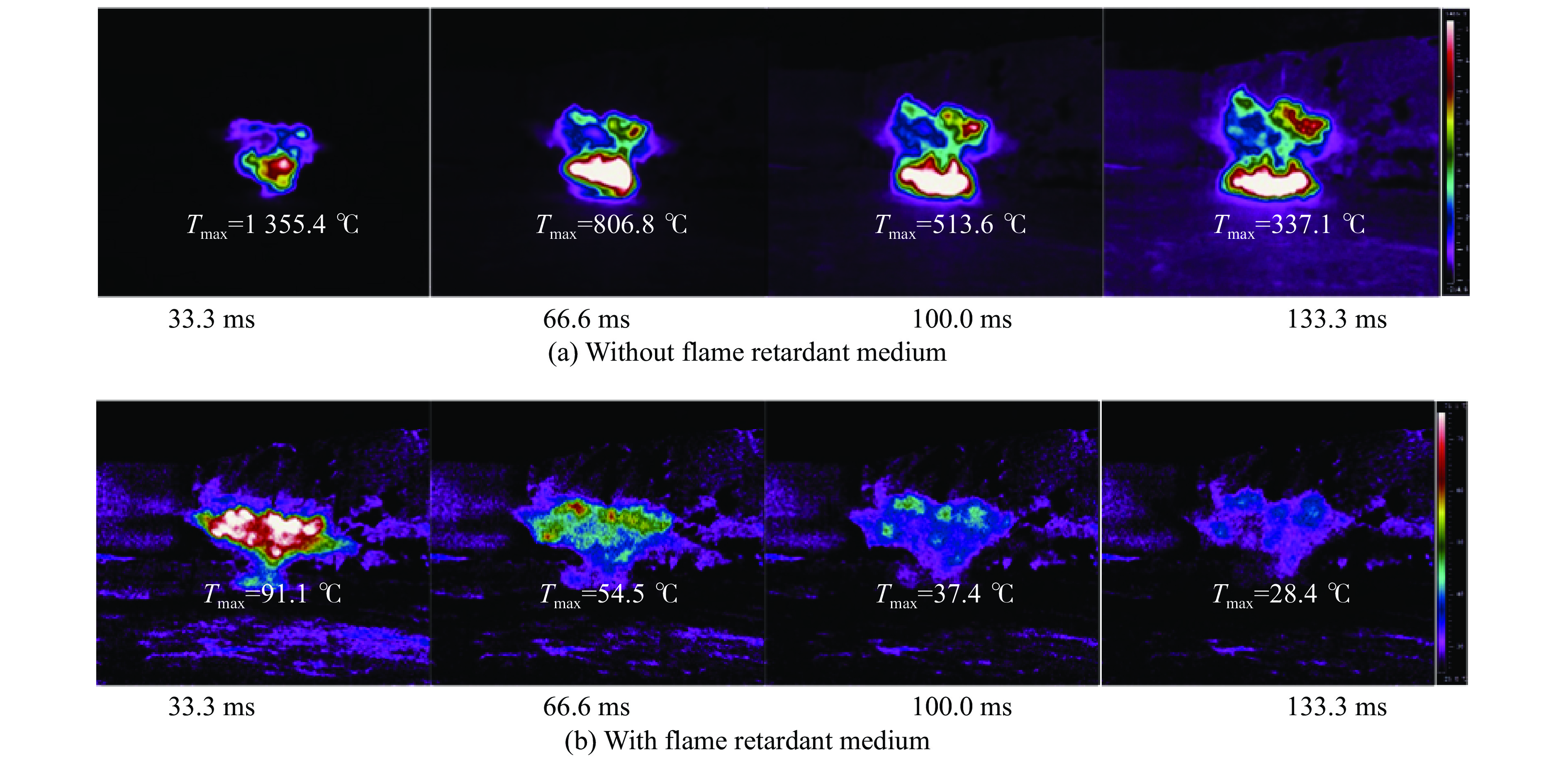

      图  5  不同时刻的红外图片

      Figure 5.  Infrared pictures at different moments

      中心分散药爆炸后,填充不同厚度的侧面阻燃介质的情况下,火球表面最高温度随时间变化关系曲线如图6所示,火球表面温度测试结果如表2所示。在未填充阻燃介质时,中心分散药爆炸火球产生的最高温度为1 355.4 ℃,添加阻燃介质后温度降低90%以上。对于FAE,常用的液体燃料有环氧丙烷、石油醚和乙醚等,其燃点在150~300 ℃之间,温度高于150 ℃时,就可能将燃料点燃。所以将火球表面最高温度大于150 ℃的时间称为高温持续时间。从表2中可以看出,当添加阻燃介质后,最高温度为124.1 ℃,这表明阻燃介质对中心分散药爆炸场的温度有良好的抑制作用。对33 ms时火球表面的温度进行分析,其表面温度分布如图7所示。

      序号阻燃介质厚度/
      mm
      最高温度/
      高温持续时间/ms
      (大于150 ℃)
      10 1 355.4264.8
      21.5 124.10
      33.0 91.10
      45.0 77.20
      59.0 59.90

      表 2  火球表面温度测试结果

      Table 2.  Fireball surface temperature test results

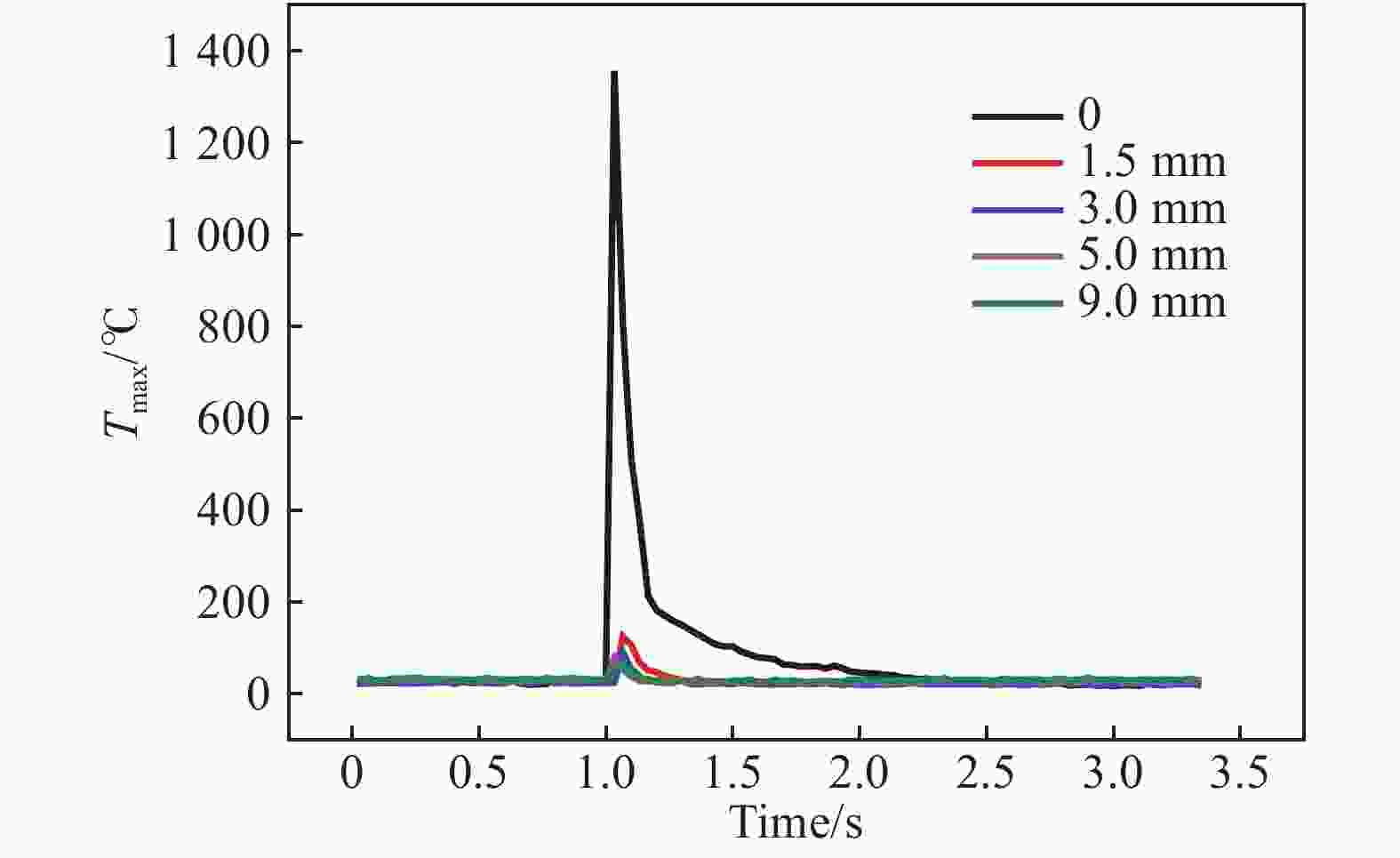

      图  6  火球表面最高温度随时间的变化曲线

      Figure 6.  The highest surface temperature of the fireball vs. time

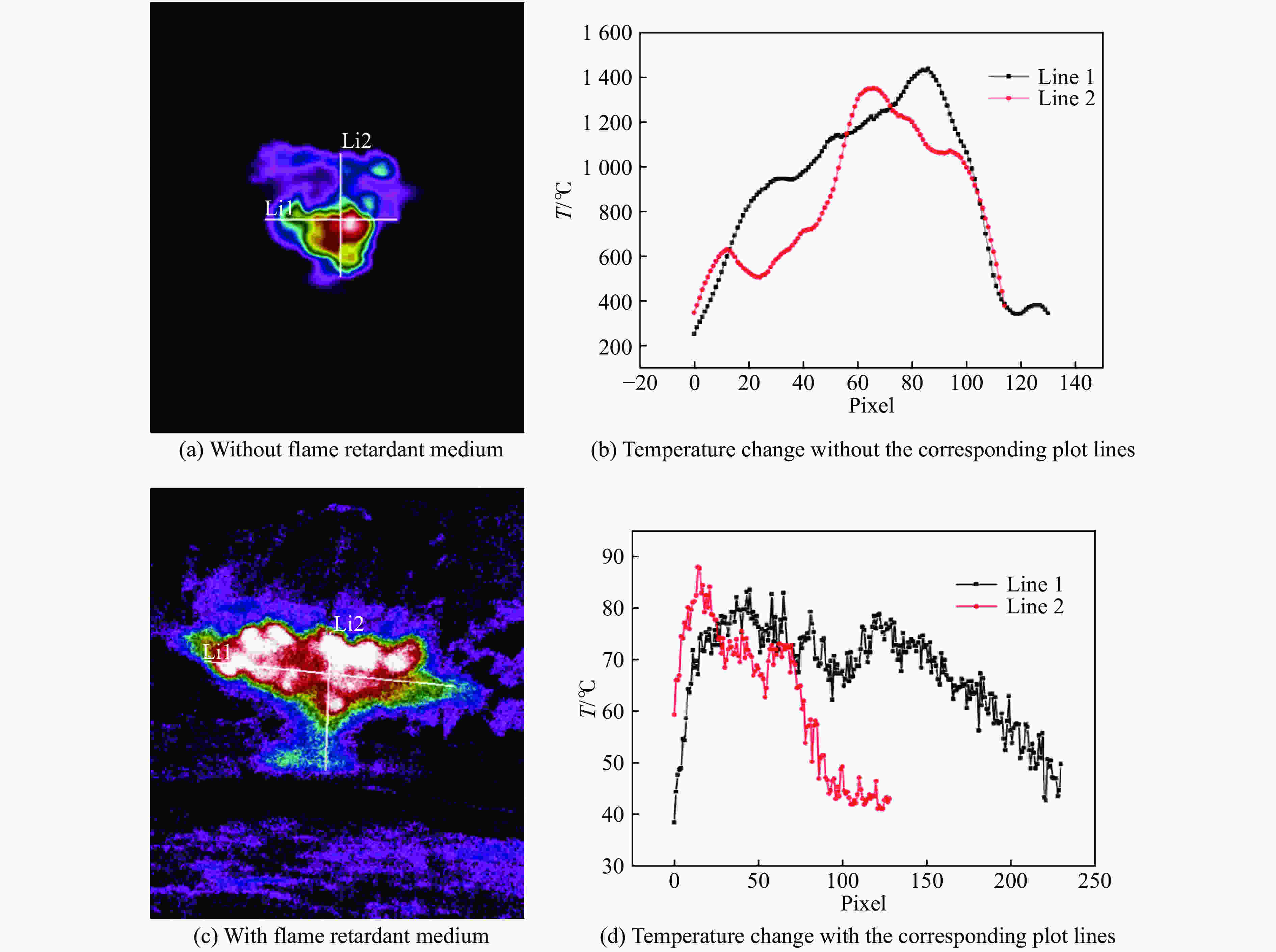

      图  7  火球表面温度及其对应直线温度变化曲线

      Figure 7.  Surface temperature distribution and temperature change with the corresponding plot lines

      图7可以看出,无阻燃介质时,整个火球表面温度都超过200 ℃,最高温度在1 500 ℃以上,前面提到常用液体燃料的燃点在150~300 ℃之间,在这个温度下燃料容易被点燃发生窜火。而有阻燃介质时,火球表面温度分布不超过100 ℃,阻燃介质对中心分散药爆炸产生的温度抑制明显。通过高速录像和红外热成像的结果可知,通过填充阻燃介质,可以有效抑制中心分散药爆炸产生的高温和火球,从而可以有效防止燃料在爆炸抛撒过程中发生窜火。

    • 在确定侧面最佳厚度为5.0 mm后,改变顶部阻燃介质厚度,寻找最佳的阻燃介质用量。图8给出了起爆后2 ms,不同顶部阻燃介质厚度情况下中心分散药爆炸时的高速图片。从图8中可以明显看出,在侧面阻燃介质(5.0 mm)存在的情况下,爆炸火球得到了较好的抑制,随着阻燃介质厚度的增大,完全看不到爆炸产生的火球。图9给出了顶部阻燃介质不同厚度情况下爆炸火球表面温度随时间的变化关系曲线及对应爆炸火球产生的最高温度,从图9可以看出,火球表面最高温度随着厚度增大而降低,0~20 mm前降低幅度较快,20 mm以后降幅变缓。认为20 mm是最佳的顶部阻燃介质厚度。当侧面阻燃介质的厚度为5.0 mm,顶部阻燃介质的厚度为20 mm时,火球表面的最高温度为79.2 ℃,低于150 ℃,以环氧丙烷、石油醚和乙醚等体为液相组分的燃料在爆炸抛撒过程中不会发生窜火现象。

      图  8  不同顶部阻燃介质厚度的高速图片

      Figure 8.  High-speed pictures for different top flame retardant medium thicknesses

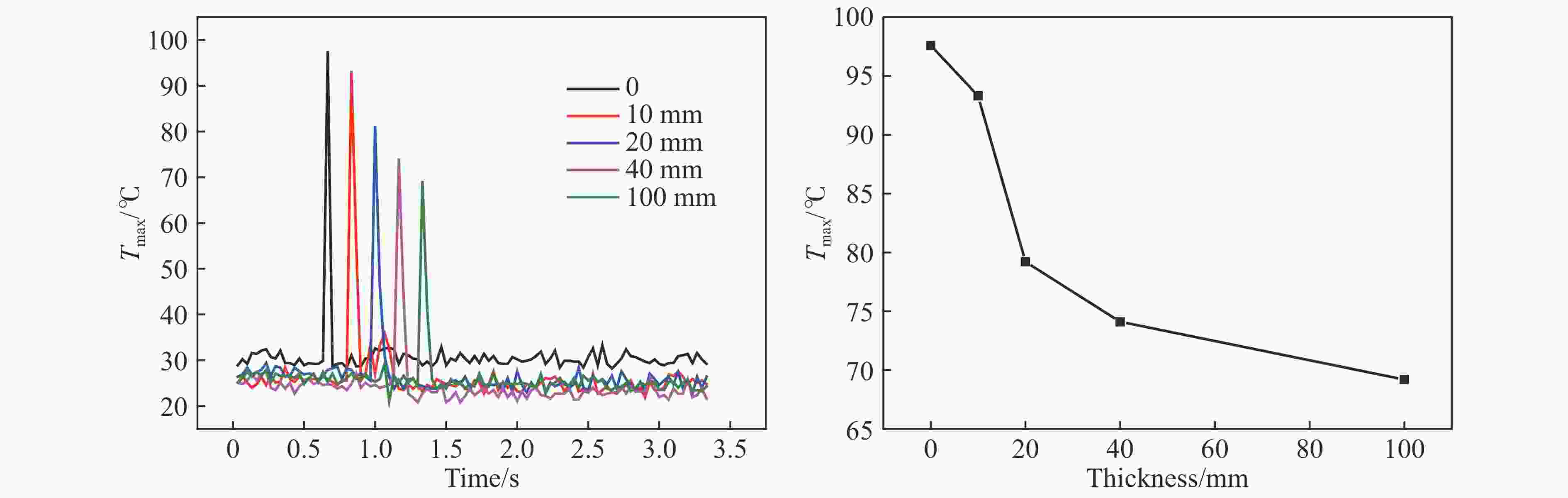

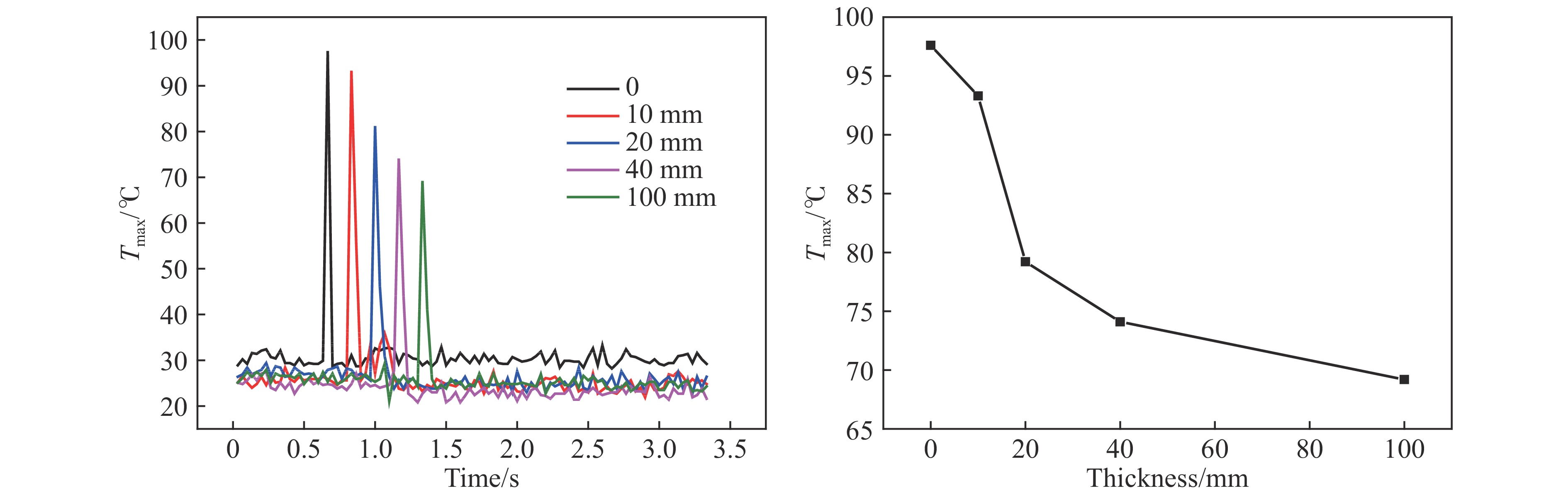

      图  9  火球最高温度随时间的变化曲线及对应的最高温度

      Figure 9.  The highest temperature of the fireball vs. time and the corresponding maximum temperature

    • 为了验证阻燃介质对中心分散药的温度场抑制作用,设计了验证试验。壳体为$\varnothing $90 mm×200 mm的PVC筒体,中心管内径为30 mm。其结构如图10所示。中心分散药和上面试验质量一致,按照上述最佳试验结果,在中心管中侧面填充5.0 mm厚的阻燃介质,顶部填充20 mm厚阻燃介质。壳体内装填的燃料为乙醚和铝粉组成的固液混合物,质量为1 kg。中心分散药与装填燃料质量的比值(简称比药量)为4.7%。分别在未填充阻燃介质和填充阻燃介质的情况下进行燃料抛撒试验,利用高速录像记录整个过程,试验结果如图11所示。

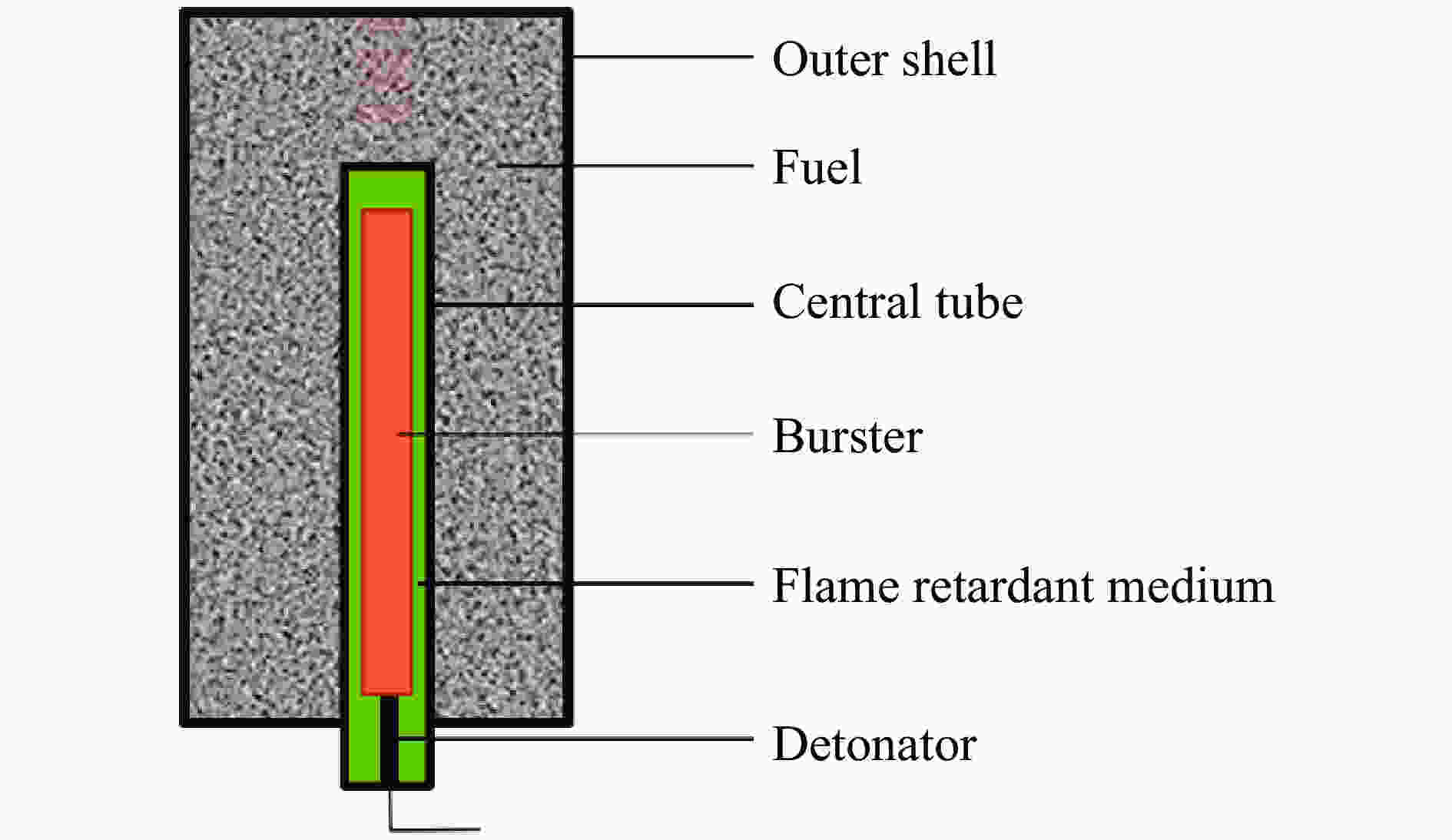

      图  10  燃料抛撒结构示意图

      Figure 10.  Schematic diagram of fuel dispersal structure

      图  11  验证试验高速图片

      Figure 11.  High-speed pictures in verification experiment

      图11可以看出,在未填充阻燃介质的情况下,FAE燃料被中心分散药的爆炸火球引燃,发生窜火。对于上述中心分散药装药结构,当比药量为1.1%~1.5%时,云雾的窜火率为100%。比药量不大于0.98%时,窜火率高达50%[15]。这极大限制了FAE的发展,因为在更大的燃料填充质量情况下,需要更高的驱动能量才能将燃料抛撒到合适的云雾尺寸。中心分散药质量与抛撒燃料质量的比值决定了驱动能量的大小。比药量值越高(但同时会增加云雾发生窜火的风险),驱动能量越大,形成的云雾尺寸也就越大。在本次试验中比药量超过4%,但云雾仍未发生窜火(重复3次),说明在中心分散药外部填充阻燃介质是一种防止云雾窜火非常有效的办法,同时可以有效提高FAE的驱动能量。

    • 云雾发生窜火现象需要满足两个必要条件:一是燃料与空气形成的混合物在爆炸极限范围内;二是爆炸性混合物内存在点火源。当燃料分散至可燃浓度范围时,中心分散药爆炸产生的高温产物作为火源将燃料点燃发生自持燃烧乃至爆燃,从而发生云雾窜火现象。白春华等[1]提出了云雾窜火模型,如图12所示。起爆中心分散药后,爆炸冲击波会推动燃料向外运动,在云雾中间会形成一个空腔,里面主要是爆轰产物。云雾区与爆轰产物区存在一个“公共区”。此“公共区”由分散药爆轰产物、空气和燃料组成,窜火主要发生在该区域内,然后向云雾区发展。对于燃料空气炸药来说,爆炸抛撒的目的就是形成可燃、可爆的云雾浓度。因此,只有抑制中心分散药爆炸产生的高温和火球,使其低于燃料云雾的最小点火能量,才能防止燃料在抛撒过程中发生窜火。

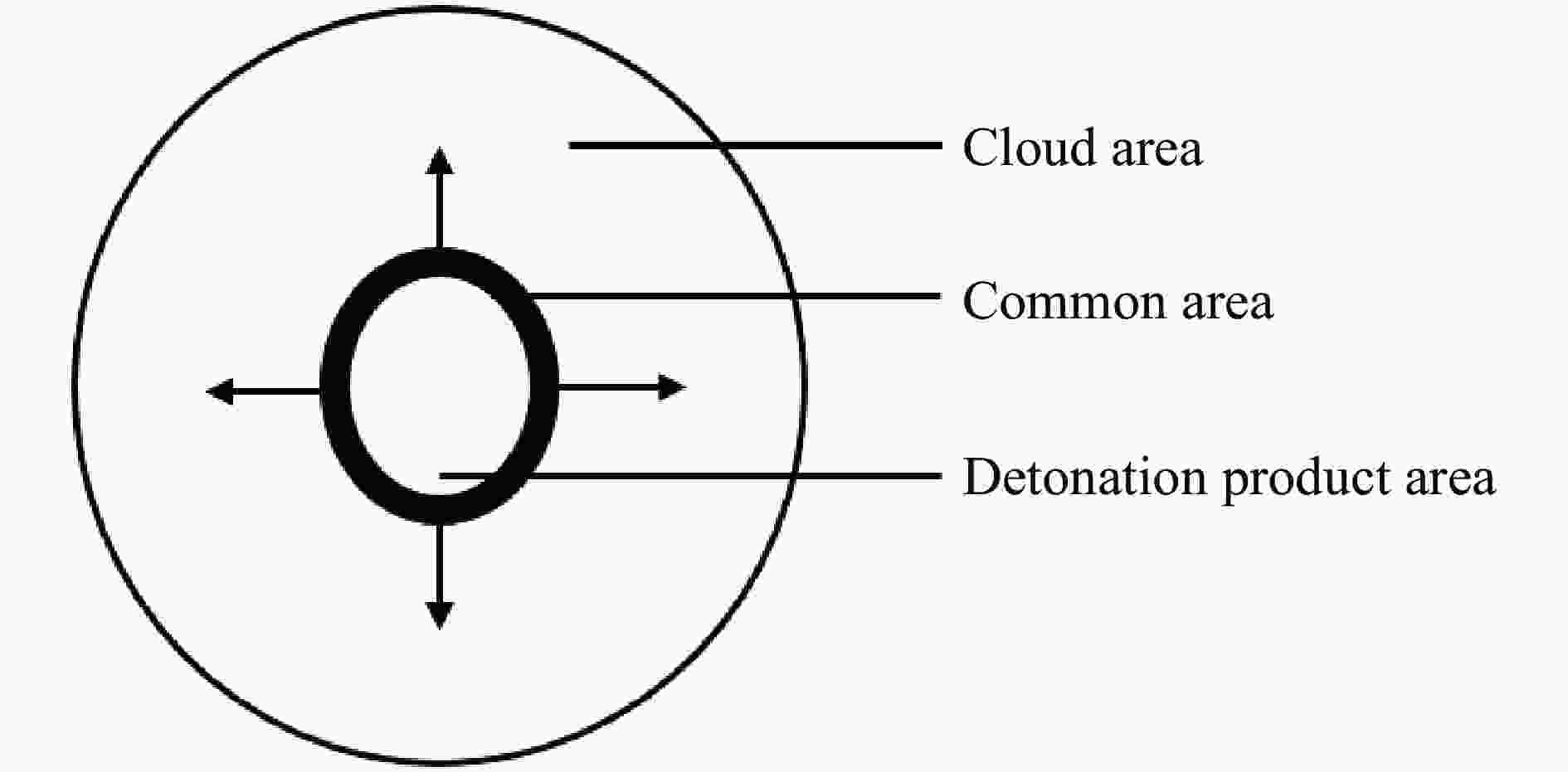

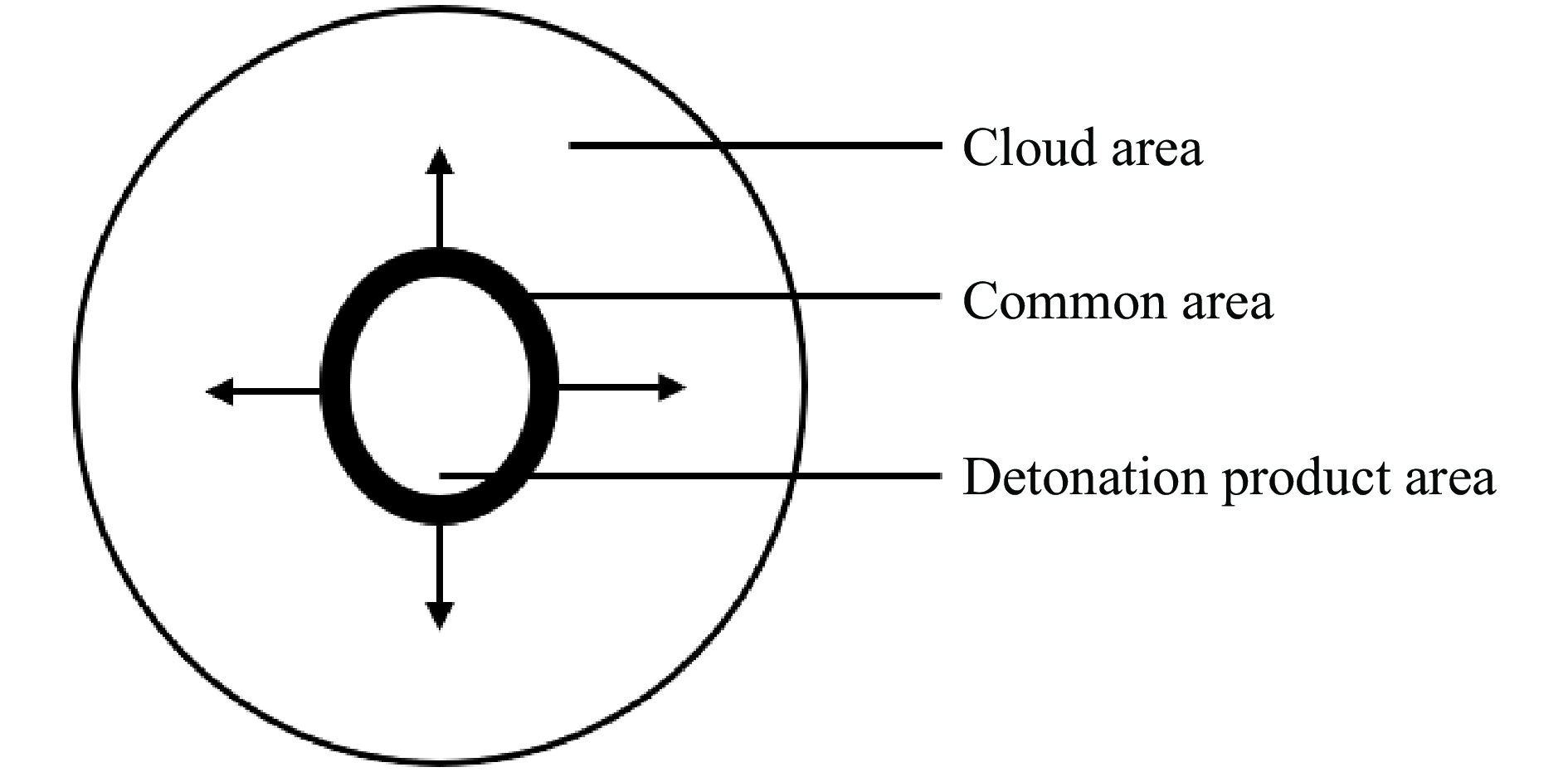

      图  12  云雾窜火模型[1]

      Figure 12.  Cloud premature-combustion model[1]

      阻燃介质的主体为ABC超细干粉灭火剂。当在中心分散药外部填充阻燃介质后,ABC超细干粉灭火剂的物理、化学双重灭火机理能有效防止云雾窜火。在物理上,灭火剂位于中心分散药和燃料之间,超细干粉灭火剂的粒径小,流动性好,可以有效隔绝爆轰产物与燃料接触,同时也可以阻断燃烧所需的氧气;在化学方面,ABC干粉灭火剂的主要灭火组分为磷酸二氢铵(NH4H2PO4)。NH4H2PO4的吸热分解化学式为:

      $ {\rm{N}}{{\rm{H}}_{\rm{4}}}{{\rm{H}}_{\rm{2}}}{\rm{P}}{{\rm{O}}_{\rm{4}}} \mathop {=\!\!=\!\!=\!\!=\!\!=\!\!=\!\!=\!\!=\!\!=}\limits^{246.44\;{\rm{kJ/mol}}} {{\rm{NH}}_{\rm{3}}}{\rm{ + 1/2}}{{\rm{P}}_{\rm{2}}}{{\rm{O}}_{\rm{5}}}{\rm{ + 3/2}}{{\rm{H}}_{\rm{2}}}{\rm{O}} $

      NH4H2PO4粉末在200~400 ℃时快速分解形成氨气(NH3)和磷酸(H3PO4),超过400 ℃时,H3PO4进一步分解成偏磷酸(HPO3)和水(H2O),最后生成五氧化二磷(P2O5)[18]。爆炸火球的最高温度超过1 000 ℃,在此高温的作用下,NH4H2PO4粉末会迅速分解吸收了大量的热量,使爆炸火球的温度迅速降低,爆轰产物的温度低于燃料的最小点火温度。同时灭火剂与火焰反应产生的大量玻璃状物质存在于“公共区”内形成一层隔离层,进一步确保燃料不会被引燃。

    • 为了解决燃料在分散过程中的窜火问题,以中心分散药为研究对象,引入以干粉灭火剂为主体的阻燃介质,开展了阻燃介质阻燃效果模拟试验及实际燃料装药效果验证试验,得到结论如下:(1)对于FAE的中心分散装药,在填充阻燃介质的情况下,可以有效抑制爆炸产生的高温和火焰,从而降低云雾发生窜火的风险;(2)在阻燃介质侧面厚度为5.0 mm,顶部厚度为20 mm时,中心分散药与燃料的质量比超过4%,乙醚-铝粉燃料在抛撒过程中不发生窜火。
