TNT空爆载荷下WELDOX 700E钢变形行为研究

闫永明 尉文超 何肖飞 孙挺 时捷

引用本文:
Citation:

TNT空爆载荷下WELDOX 700E钢变形行为研究

    作者简介: 闫永明(1986- ),男,博士,高级工程师,yanyongming@nercast.com;
  • 中图分类号: O347.3

Deformation behavior of WELDOX 700E steel subjected to TNT air-blast loading

  • CLC number: O347.3

  • 摘要: 以WELDOX 700E钢为研究对象,研究了8 mm钢在6 kg球形TNT空爆载荷、12 mm钢在10 kg球形TNT空爆载荷下的抗爆轰变形行为,结合ABAQUS模拟计算软件建立了WELDOX 700E钢抗爆轰变形模拟计算模型。结果表明:材料强度是影响WELDOX 700E钢抗爆轰变形行为的关键因素之一,高强度WELDOX 700E钢在球形TNT空爆载荷条件下呈现均匀的拱形变形。在6 kg球形TNT空爆载荷下,8 mm WELDOX 700E钢板中点的最大动态位移为144 mm,永久挠度为124 mm,回弹为21 mm;在10 kg球形TNT空爆载荷下,12 mm WELDOX 700E钢板中点的最大动态位移为166 mm,永久挠度为143 mm,回弹为23 mm。在不考虑实验工装整体偏移的条件下,球形TNT空爆载荷下钢的抗爆轰变形模拟计算结果可准确反映WELDOX 700E钢的抗爆轰变形行为。WELDOX 700E钢在抗爆轰形变过程中存在显著的厚度减薄现象并伴随一定的应变硬化行为,应变硬化行为主要为WELDOX 700E钢马氏体晶粒内部位错増殖的表现,8 mm和12 mm WELDOX 700E钢中心区域的位错密度较边部分别增加80.31%和151.76%。
  • 图 1  WELDOX 700E钢爆炸实验装置结构图

    Figure 1.  Experimental setup of WELDOX 700E steel

    图 2  WELDOX 700E钢爆炸实验高速摄像

    Figure 2.  Snapshots of WELDOX 700E steel subjected to explosion taken by high-speed camera at different times

    图 3  WELDOX 700E钢抗爆轰变形情况

    Figure 3.  Anti-detonation deformation of WELDOX 700E steel

    图 4  WELDOX 700E钢爆轰变形模拟计算结果

    Figure 4.  Simulation of detonation deformation of WELDOX 700E steel

    图 5  爆轰载荷下WELDOX 700E钢中点的位移曲线

    Figure 5.  Midpoint displacement of WELDOX 700E steel subjected to blast shock wave

    图 6  WELDOX 700E钢抗爆轰球形形变曲线

    Figure 6.  Deformation curves of WELDOX 700E steel subjected to blast shock wave

    图 7  WELDOX 700E钢抗爆轰厚度变化曲线

    Figure 7.  Thickness variation of WELDOX 700E steel subjected to blast shock wave

    图 8  WELDOX 700E钢在爆轰变形后不同区域金相组织

    Figure 8.  Microstructure of WELDOX 700E steel subjected to blast shock wave

    图 9  WELDOX 700E钢在爆轰变形后不同区域的位错密度

    Figure 9.  Dislocation density of WELDOX 700E steel subjected to blast shock wave

  • [1] RAHMAAN T, BARDELCIK A, IMBERT J, et al. Effect of strain rate on flow stress and anisotropy of DP600, TRIP780, and AA5182-O sheet metal alloys [J]. Impact Engineering, 2016, 88(2): 72–90. DOI: 10.1016/j.ijimpeng.2015.09.006.
    [2] 韩守红, 吕振华. 铝泡沫夹层结构抗爆炸性能仿真分析及优化 [J]. 兵工学报, 2010, 11(31): 1468–1474. DOI: 10.3184/030823410X12680741110954.
    HAN S H, LV Z H. Numerical simulation of blast-resistant performance of aluminum foam sandwich structures and optimization [J]. Acta Armamentarii, 2010, 11(31): 1468–1474. DOI: 10.3184/030823410X12680741110954.
    [3] 陈学军, 杨学文, 张永珍. 地雷爆炸作用下装甲车辆底部防护结构优化仿真研究 [J]. 兵工学报, 2014, 2(35): 353–357. DOI: CNKI: SUN: BIGO. 0. 2014-S2-066.
    CHEN X J, YANG X W, ZHANG Y Z. A simulation study of structural optimization of armor vehicle bottomprotection under the landmine explosion [J]. Acta Armamentarii, 2014, 2(35): 353–357. DOI: CNKI: SUN: BIGO. 0. 2014-S2-066.
    [4] 张钱城, 郝方楠, 李裕春,等. 爆炸冲击载荷作用下车辆和人员的损伤与防护 [J]. 力学与实践, 2014, 5(36): 527–539. DOI: 10.6052/1000-0879-13-539.
    ZHANG Q C, HAO F N, LI Y C, et al. Research progress in the injury and protection on vehicle and passengers under explosive shock loading [J]. Mechanics in Engineering, 2014, 5(36): 527–539. DOI: 10.6052/1000-0879-13-539.
    [5] CHUNG K Y S, LANGDON G S, NURICK G N, et al. Response of V-shape plates to localised blast load: experiments and numerical simulation [J]. Impact Engineering, 2012, 2(46): 97–109. DOI: 10.1016/j.ijimpeng.2012.02.007.
    [6] BORVIK T, OLOVSSON L, HANSSEN A G, et al. A discrete particle approach to simulate the combined effect of blast and sand impact loading of steel plates [J]. Mechanics and Physics of Solids, 2011, 3(59): 940–958. DOI: 10.1016/j.jmps.2011.03.004.
    [7] JUHO P, HAE-JIN C. Experiments and numerical analyses of HB400 and aluminum foam sandwich structure under landmine explosion [J]. Composite Structures, 2015, 11(134): 726–739. DOI: 10.1016/j.compstruct.2015.08.133.
    [8] MENKES S B, OPAT H J. Broken beams-tearing and shear failures in explosively loaded clamped beams [J]. Experimental Mechanics, 1973, 13(11): 480–486. DOI: 10.1007/BF02322734.
    [9] TEELING S, NURICK G N. The deformation and tearing of thin circular paltes subjected to impulsive loads [J]. Impact Engineering, 1991, 11(1): 77–91. DOI: 10.1016/0734-743X(91)90032-B.
    [10] BRODE H L. Blast wave from a spherical charge [J]. Physics of Fluids, 1959, 2(2): 217–229. DOI: 10.1063/1.1705911.
    [11] SEUNG H K, YOON S C, YONG J C. Parametric analyese of major nuclear components and reinforced concrete structures under FCI-induced explosive condition [J]. Nuclear Engineering and Design, 2017, 3(322): 148–158. DOI: 10.1016/j.nucengdes.2017.06.029.
    [12] JACON N, NURICK G N, LANGDON G S. The effect of stand-off distance on the failure of fully clamped circular mild steel plates subjected to blast loads [J]. Engineering Structures, 2007, 3(29): 2723–2736. DOI: 10.1016/j.engstruct.2007.01.021.
    [13] LING Z, NOBUAKI S, TAKAHITO O. Real time correlation between flow stress and dislocation density in steel during deformation [J]. Materials Science & Engineering A, 2014, 4(611): 188–193. DOI: 10.1016/j.msea.2014.05.073.
    [14] AMRITA K, DAVID P F. Influence of plastic deformation heterogeneity on development of geometrically necessary dislocation density in dual phase steel [J]. Materials Science & Engineering A, 2016, 5(667): 435–443. DOI: 10.1016/j.msea.2016.05.022.
  • [1] 强洪夫孙新亚王广黄拳章 . 钢箱内部爆炸破坏的SPH数值模拟. 爆炸与冲击, 2019, 39(5): 052201-1-052201-9. doi: 10.11883/bzycj-2017-0439
    [2] 张铱鈖赵隆茂 . 非均匀泡沫金属材料在冲击载荷下的变形模拟. 爆炸与冲击, 2006, 26(1): 33-38. doi: 10.11883/1001-1455(2006)01-0033-06
    [3] 郭伟国李玉龙黄福增 . 不同应变率下泡沫铝的形变和力学性能. 爆炸与冲击, 2008, 28(4): 289-292. doi: 10.11883/1001-1455(2008)04-0289-04
    [4] 张琳张涛刘土光郑浩 . 撞击载荷下充液双层结构响应特性的试验研究. 爆炸与冲击, 2020, 40(3): 033303-1-033303-9. doi: 10.11883/bzycj-2019-0094
    [5] 王超吴宇施红辉肖毅 . 液滴在激波冲击下的破裂过程. 爆炸与冲击, 2016, 36(1): 129-134. doi: 10.11883/1001-1455(2016)01-0129-06
    [6] 董瀚李桂芬陈南平 . 高强度榴弹钢的破片机理研究. 爆炸与冲击, 1996, 16(4): 367-372.
    [7] 谢恒吕振华 . 一种高强度钢的动态力学本构参数识别和数值模拟. 爆炸与冲击, 2011, 31(3): 279-284. doi: 10.11883/1001-1455(2011)03-0279-06
    [8] 秦学军张德志杨军史国凯刘峻岭王惠熊琛 . 内部爆炸作用下钢筒变形过程的电探针测量技术. 爆炸与冲击, 2014, 34(1): 115-119. doi: 10.11883/1001-1455(2014)01-0115-05
    [9] 陆景德张万甲张玉松 . 2~#纯铁和不锈钢的变形硬化效应. 爆炸与冲击, 1984, 4(2): 75-79.
    [10] 李继承陈小伟陈刚 . 921A钢纯剪切帽状试件在SHPB实验中的动态变形. 爆炸与冲击, 2010, 30(3): 239-246. doi: 10.11883/1001-1455(2010)03-0239-08
    [11] 杨诗婷邢永明赵燕茹郝贠洪李继军姜爱峰 . 单个弹丸撞击316L不锈钢引起的变形场. 爆炸与冲击, 2017, 37(1): 126-133. doi: 10.11883/1001-1455(2017)01-0126-08
    [12] 姚术健张舵郑监卢芳云于大鹏 . 内部爆炸作用下钢箱结构变形规律性实验. 爆炸与冲击, 2017, 37(5): 964-968. doi: 10.11883/1001-1455(2017)05-0964-05
    [13] 程帅师莹菊殷文骏刘文祥唐仕英张德志 . 泡沫铝内衬对抗内部爆炸钢筒变形的影响. 爆炸与冲击, 2020, 40(7): 071406-1-071406-8. doi: 10.11883/bzycj-2019-0339
    [14] 李继承陈小伟陈刚 . 921A 钢纯剪切帽状试件绝热剪切变形的数值模拟. 爆炸与冲击, 2010, 30(4): 361-369. doi: 10.11883/1001-1455(2010)04-0361-09
    [15] 周楠王金相王小绪杭逸夫钱吉胜荣光 . 球形弹丸作用下钢/铝爆炸复合靶的抗侵彻性能. 爆炸与冲击, 2011, 31(5): 497-503. doi: 10.11883/1001-1455(2011)05-0497-07
    [16] 周楠王金相张亚宁郭海涛蒋敬 . 球形破片侵彻下钢/铝复合靶板的失效模式与吸能机理. 爆炸与冲击, 2018, 38(1): 66-75. doi: 10.11883/bzycj-2016-0131
    [17] 宁建国杨桂通 . 球形扁壳在冲击载荷作用下的超临界变形. 爆炸与冲击, 1992, 12(3): 206-212.
    [18] 郑坚孙成友黄风雷黄正平 . 45钢层裂研究. 爆炸与冲击, 1995, 15(2): 136-140.
    [19] 胡昌明贺红亮胡时胜 . 45号钢的动态力学性能研究. 爆炸与冲击, 2003, 23(2): 188-192.
    [20] 高占鹏蔡宗良张杰鲍忠兴 . 玻璃钢及松软介质的本构模型. 爆炸与冲击, 1997, 17(3): 237-248.
  • 加载中
图(9)
计量
  • 文章访问数:  37
  • HTML全文浏览量:  91
  • PDF下载量:  5
  • 被引次数: 0
出版历程
  • 收稿日期:  2019-11-11
  • 录用日期:  2020-02-13
  • 刊出日期:  2020-07-01

TNT空爆载荷下WELDOX 700E钢变形行为研究

    作者简介:闫永明(1986- ),男,博士,高级工程师,yanyongming@nercast.com
  • 钢铁研究总院特殊钢研究所,北京 100081

摘要: 以WELDOX 700E钢为研究对象,研究了8 mm钢在6 kg球形TNT空爆载荷、12 mm钢在10 kg球形TNT空爆载荷下的抗爆轰变形行为,结合ABAQUS模拟计算软件建立了WELDOX 700E钢抗爆轰变形模拟计算模型。结果表明:材料强度是影响WELDOX 700E钢抗爆轰变形行为的关键因素之一,高强度WELDOX 700E钢在球形TNT空爆载荷条件下呈现均匀的拱形变形。在6 kg球形TNT空爆载荷下,8 mm WELDOX 700E钢板中点的最大动态位移为144 mm,永久挠度为124 mm,回弹为21 mm;在10 kg球形TNT空爆载荷下,12 mm WELDOX 700E钢板中点的最大动态位移为166 mm,永久挠度为143 mm,回弹为23 mm。在不考虑实验工装整体偏移的条件下,球形TNT空爆载荷下钢的抗爆轰变形模拟计算结果可准确反映WELDOX 700E钢的抗爆轰变形行为。WELDOX 700E钢在抗爆轰形变过程中存在显著的厚度减薄现象并伴随一定的应变硬化行为,应变硬化行为主要为WELDOX 700E钢马氏体晶粒内部位错増殖的表现,8 mm和12 mm WELDOX 700E钢中心区域的位错密度较边部分别增加80.31%和151.76%。

English Abstract

  • 地雷、简易爆炸装置和路边炸弹等爆炸物已成为作战特种车辆的主要威胁,是局部战争、反恐战争和未来武装冲突的新形势[1-5]。为作战部队装备具有抗爆轰性能的特种车辆已成为保障作战人员生命安全的关键。一般情况下,特种车辆通过在车底加装防爆轰组件抵御地雷、简易爆炸装置和路边炸弹等爆炸物产生的爆轰冲击波,防爆轰组件通常采用V型或T型设计,距地面高度250~700 mm,一般用高强度钢冷弯成形制造,并可附加泡沫铝、气凝胶等吸能材料[6-7]。Chung等[5]研究了700 MPa级DOMEX 700钢在不同爆炸环境、不同V型角度设计时的防爆轰性能,为车辆的抗爆轰结构设计提供了依据。防爆轰结构在爆轰冲击载荷作用下的动态响应也一直备受关注,Menkes等[8]在1973年对两端固支梁进行了冲击实验,把受均布冲击载荷作用的梁的失效模式分为三种:塑性大变形(模式Ⅰ)、固支端拉伸撕裂(模式Ⅱ)、固支端剪切失效(模式Ⅲ)。Teeling等[9]实验发现固支圆板也存在类似的失效模式,并给出了各种失效模式的临界冲量。

    WELDOX 700E钢和MARS 220钢均具备优异的抗爆轰性能,而高强度钢的抗爆轰变形机理已成为特种车辆车底防爆轰结构设计的重要理论依据。目前,以反恐防雷车、4×4特种越野车等为代表的专用特种车辆均选用高强度WELDOX 700E钢制造车底防爆轰组件,但WELDOX 700E钢的抗爆轰性能及其形变机理有待深入研究。本文中以WELDOX 700E钢为对象,研究8 mm厚钢板在6 kg球形TNT空爆载荷、12 mm厚钢板在10 kg球形TNT空爆载荷的抗爆轰变形行为。同时,结合ABAQUS模拟计算软件,基于CEL算法,对球形TNT空爆载荷下WELDOX 700E钢的动态响应进行模拟,并验证模拟计算结果的准确性。

    • 实验用WELDOX 700E钢的化学成分(质量分数)为:0.18% C、0.25% Si、145% Mn、0.26% Cr、0.06% Ni、0.50% Mo、0.01% P、0.002% S,其余为Fe。示实验用WELDOX 700E钢的抗拉强度为817 MPa,屈服强度为765 MPa,伸长率为19%,断面收缩率为77%

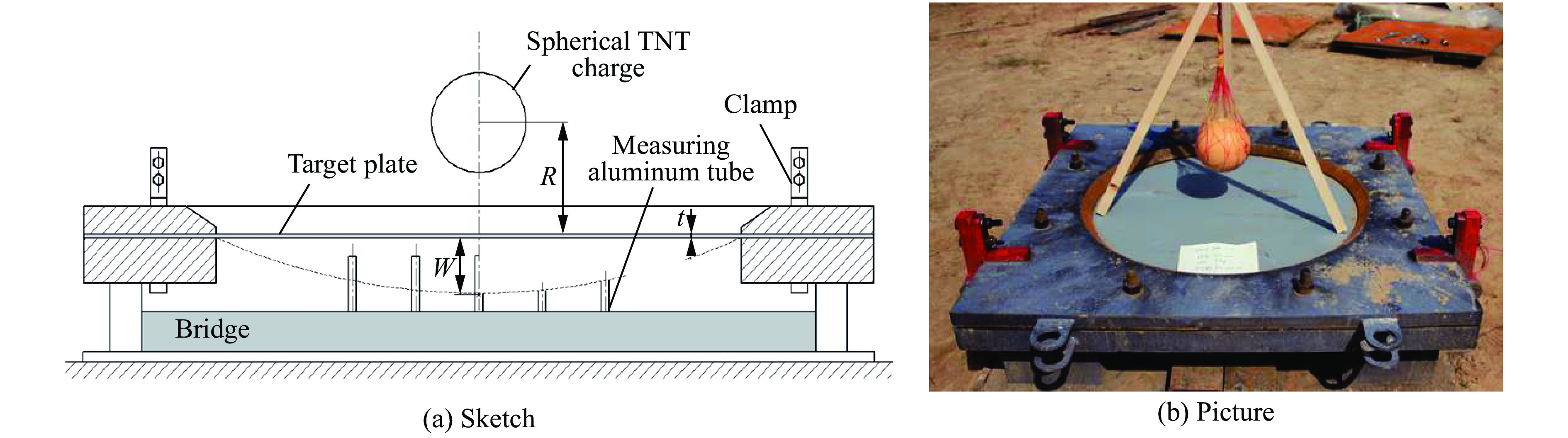

      图1所示为本研究用的抗爆轰实验装置结构图,通过上下砧板约束实验钢板并用螺栓固定,炸药为球形TNT,装药位置为靶板中心点正上方0.25 m。将WELDOX 700E钢加工成1.5 m×1.5 m的方形抗爆轰实验件,实验件承载区域为直径1 m的圆形,并在实验件下方加装5支0.2 mm厚的铝管用于测量实验过程中WELDOX 700E钢的动态最大变形量。

      图  1  WELDOX 700E钢爆炸实验装置结构图

      Figure 1.  Experimental setup of WELDOX 700E steel

      利用ABAQUS模拟计算软件,基于CEL算法,对球形TNT空爆载荷下WELDOX 700E钢的动态响应进行数值模拟。建立球形TNT空爆载荷下WELDOX 700E钢的抗爆轰变形模拟计算1/4模型,并在对称面上施加对称边界条件。空气域为正方体,尺寸为0.9 m×0.9 m×0.85 m,空气域外部设置无反射边界条件。为了防止网格对实验结果的影响,更好地反映实验结构在爆炸载荷作用下的变形情况,实验钢板采用壳单元(S4R)建立,上下砧板采用离散刚体,空气域和炸药采用三维多物质欧拉单元建立(EC3D8R)。壳单元在厚度方向为5个积分点,面网格单元尺寸为10 mm,空气域采用20 mm的大小进行均匀网格划分。采用通用接触定义实验钢板与空气及爆轰产物的耦合关系,实验钢板采用理想弹塑性模型。模拟计算前利用拉伸实验机和霍普金森拉杆装置分析WELDOX 700E钢的静、动态力学性能,获得了WELDOX 700E钢的Johnson-Cook本构方程:

      ${\sigma _{\rm i}} = (921.6 + 1\;147.2\varepsilon _{\rm i}^{0.81})(1 + 0.085\ln \dot \varepsilon *)$

      式中:${\sigma _{\rm i}}$为Von Mises流动应力,MPa;$\dot \varepsilon * = {\dot \varepsilon _{\rm i}}/{\dot \varepsilon _{\rm{o}}}$为无纲量等效塑性应变速率之比,${\dot\varepsilon _{\rm i}}$为等效塑性应变率,%。

      同时,参考工程爆轰经验及WELDOX 700E钢的静态力学性能,定义WELDOX 700E钢的失效应变为0.175。空气采用理想气体状态方程描述,基本参数为[10]:密度1.17 kg/m3,气体常数287.058 J/(kg·K),大气压力1.01×105 Pa,比热容718 J/(kg·K);TNT炸药采用JWL状态方程描述,基本参数为[11]:密度1 630 kg/m3,爆轰波速度6 930 m/s,爆轰能量密度429 kJ/kg,A=371 GPa,B=3.23 GPa,R1=4.15,R2=0.95。

    • 爆炸实验过程中,在距爆炸点20 m位置架设高速摄像机。如图2所示为,爆炸高度0.25 m时,8 mm厚WELDOX 700E钢板抗6 kg球形TNT爆轰波的过程。

      图  2  WELDOX 700E钢爆炸实验高速摄像

      Figure 2.  Snapshots of WELDOX 700E steel subjected to explosion taken by high-speed camera at different times

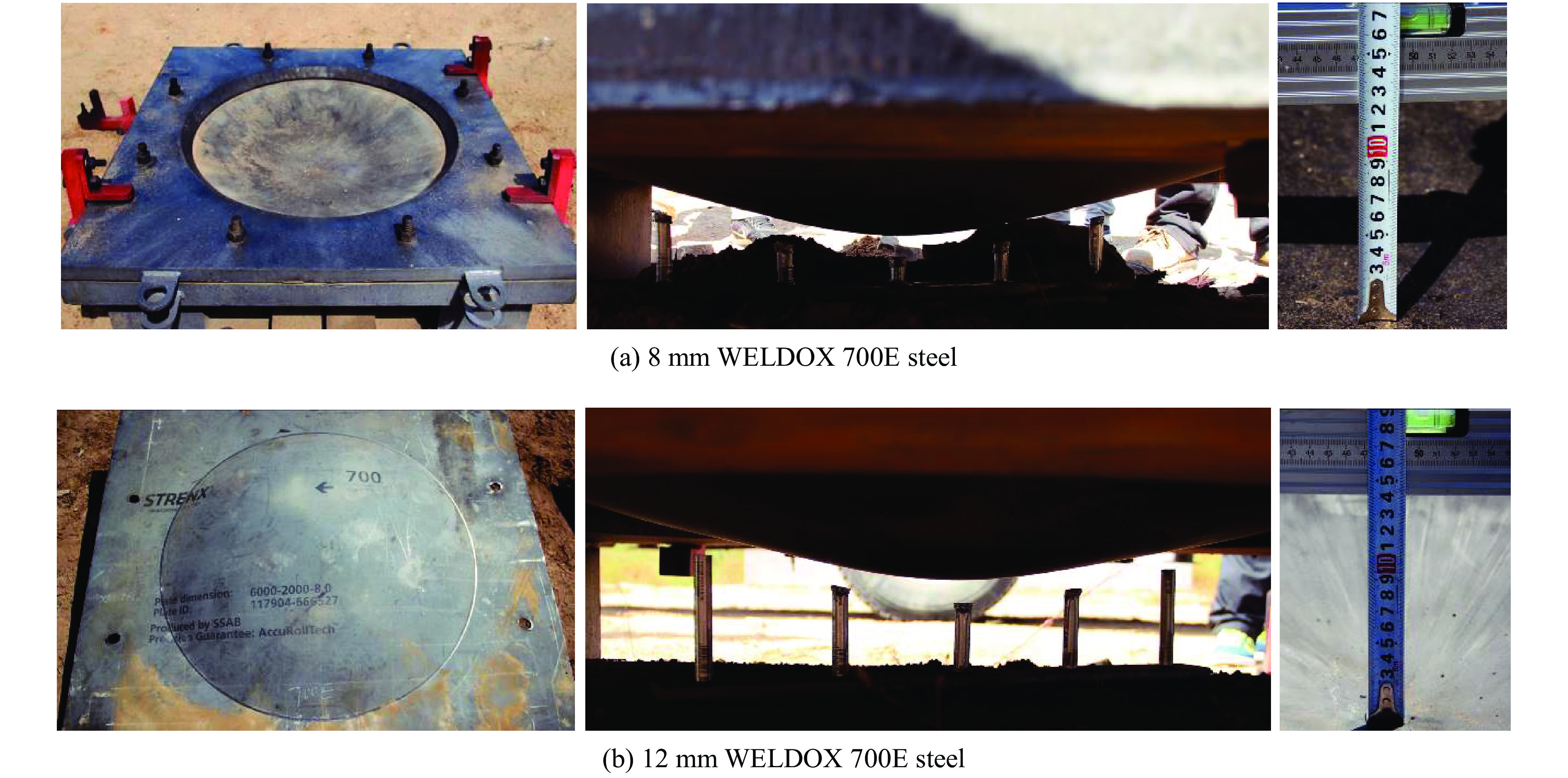

      图3所示,8、12 mm厚实验钢板在6、10 kg球形TNT空爆载荷条件下均呈现出均匀的球形变形。利用平衡尺和卷尺测量实验钢板的中点挠度,8 mm厚实验钢板中点挠度为124 mm,12 mm厚实验钢板中点挠度为143 mm。同时,对爆炸实验后5支0.2 mm厚铝管的剩余高度进行了测量,得出8、12 mm厚实验钢板中点的动态最大位移分别为144、166 mm,两种工况下实验钢板回弹分别为21、23 mm。

      图  3  WELDOX 700E钢抗爆轰变形情况

      Figure 3.  Anti-detonation deformation of WELDOX 700E steel

      塑性大变形(模式Ⅰ)、固支端拉伸撕裂(模式Ⅱ)、固支端剪切失效(模式Ⅲ)是固支材料受均布冲击载荷作用时的三种典型失效模式。Jacon等 [12]系统研究了爆炸高度、炸药当量对Q235钢在抗爆轰变形行为的影响,认为:炸药当量为5 g时,Q235钢发生塑性大变形即失效模式I。当比例距离为0.076~0.292 m/kg1/3即当爆炸高度为13~50 mm(小于钢板承载区域半径53 mm)时,爆轰载荷集中加载于钢板中心区域,Q235钢板呈现双圆顶形变形状态;当比例距离为0.439~1.754 m/kg1/3即当爆炸高度为75~300 mm(大于钢板承载区域半径53 mm)时,爆轰载荷均匀作用在钢板表面,Q235钢板呈现均匀的球形变形。

      图3所示,本研究实验钢承载区域半径为0.5 m,设定爆炸高度为0.25 m,6、10 kg球形TNT空爆载荷对应的比例距离分别为0.138、0.116 m/kg1/3,8、12 mm厚WELDOX 700E钢板均呈现出均匀的球形变形,即爆炸高度小于钢板承载区域半径时,爆轰载荷仍均匀作用在钢板表面。因此,材料强度也是影响爆轰载荷加载方式的关键因素之一。Q235钢强度低,当比例距离为0.076~0.292 m/kg1/3时,高速加载的爆轰载荷将使Q235钢板中心局部区域快速发生大塑性变形,并形成对爆轰波的聚拢作用,表现出双圆顶形变形状态;WELDOX 700E钢强度高,当比例距离为0.116~0.138 m/kg1/3时,爆轰载荷不足以使钢板局部快速发生大塑性变形。因此,在爆炸高度小于钢板承载区域半径时,与低强度Q235钢变形机理不同,高强度WELDOX 700E钢呈现出均匀的球形变形。

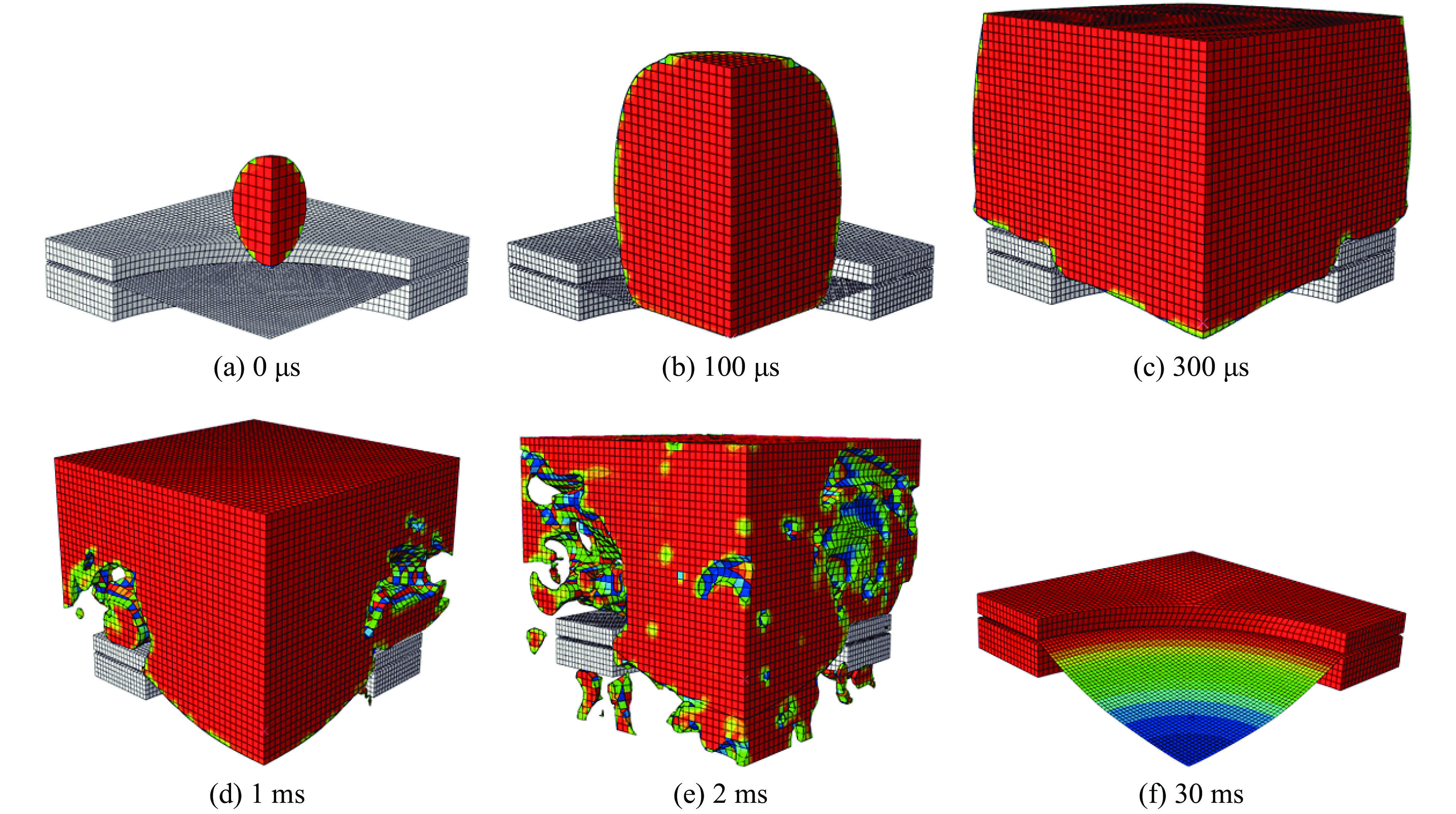

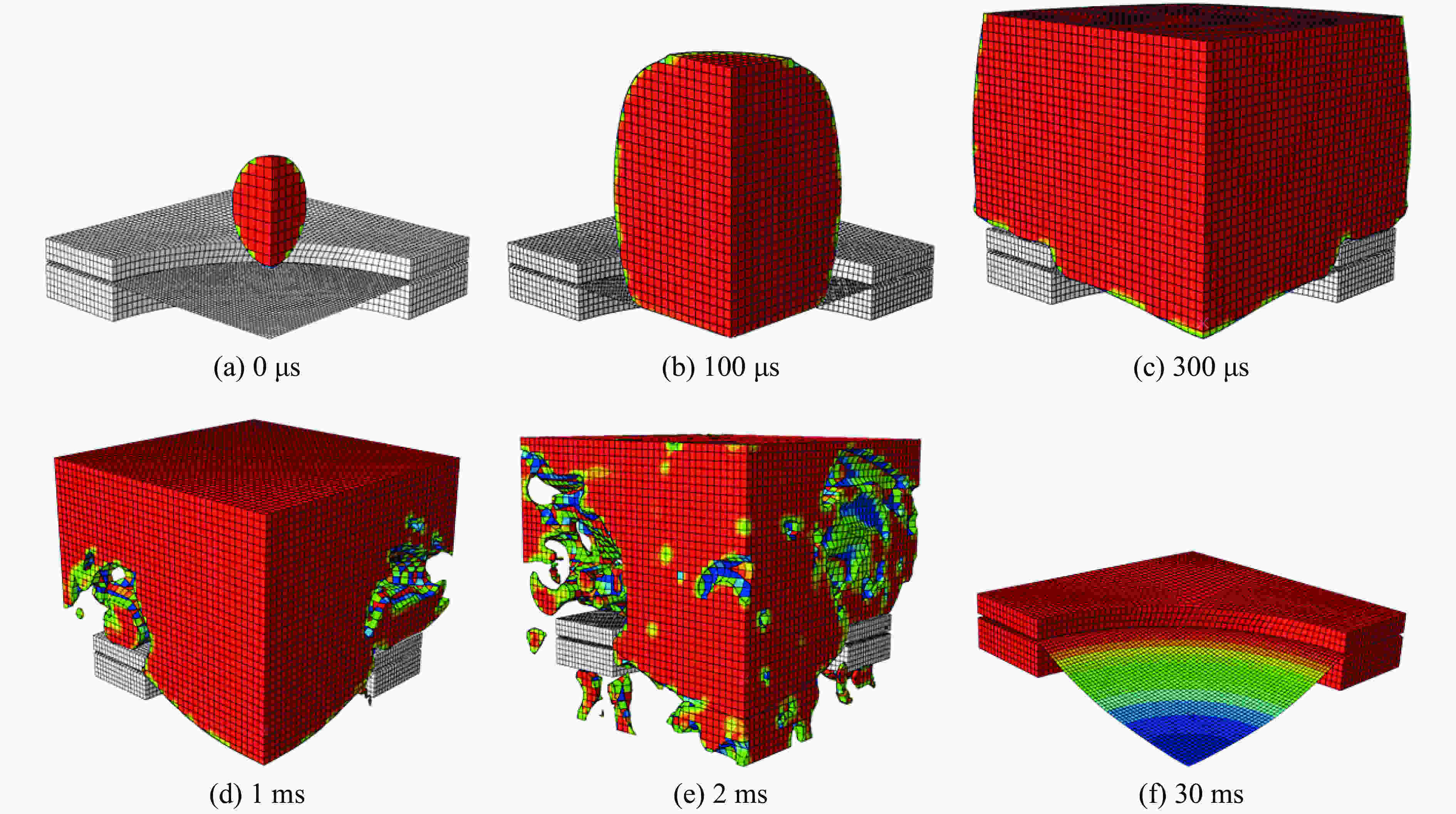

    • 图4所示,利用ABAQUS模拟软件计算了8、12 mm厚WELDOX 700E钢板的抗爆轰变形行为。与图23所示结果一致,8、12 mm厚WELDOX 700E钢的抗爆轰形变均为均匀的球形变形。

      图  4  WELDOX 700E钢爆轰变形模拟计算结果

      Figure 4.  Simulation of detonation deformation of WELDOX 700E steel

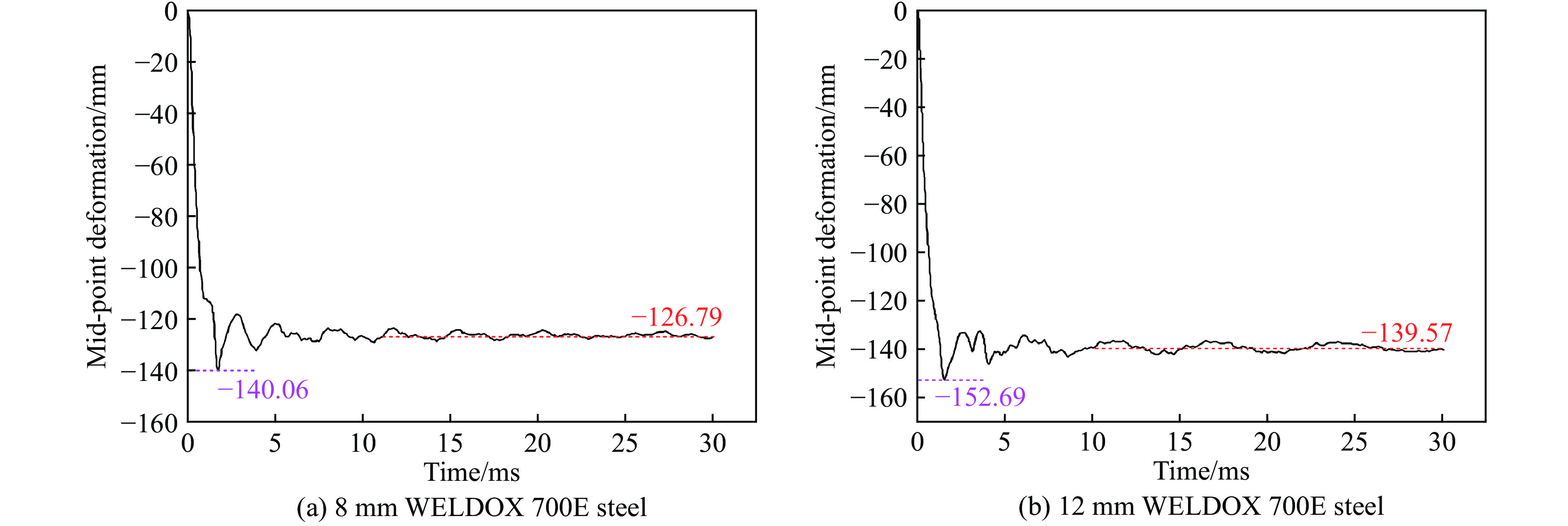

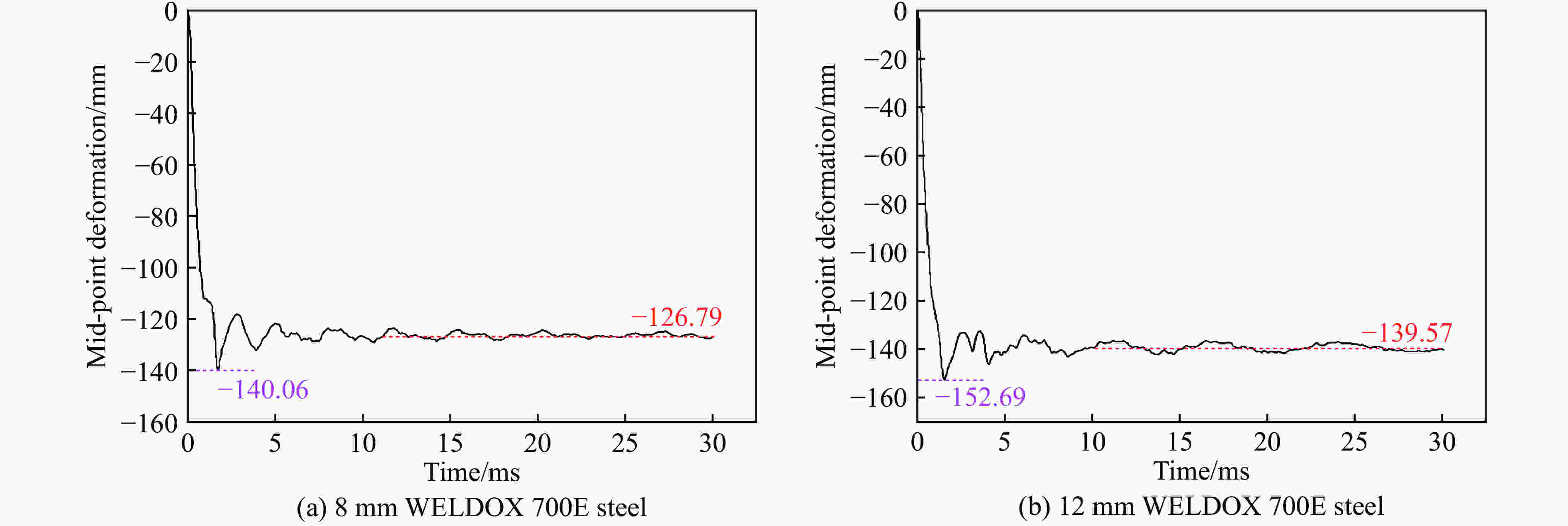

      图5所示,模拟计算输出了WELDOX 700E钢板中点的位移曲线,发现:在6 kg球形TNT空爆载荷条件下,8 mm厚WELDOX 700E钢中点动态最大位移为140.06 mm,中点挠度为126.79 mm;在10 kg球形TNT空爆载荷条件下,12 mm厚WELDOX 700E钢中点动态最大位移为152.69 mm,中点挠度为139.57 mm。同时,将实验钢板的抗爆轰变形情况与模拟计算结果进行了对比,如图6所示,间隔50 mm测量了WELDOX 700E钢抗爆轰形变曲线:在6 kg球形TNT空爆载荷条件下,模拟结果较好地符合了钢板抗爆轰变形实际情况,中点挠度误差为2.25%、动态最大位移误差为2.74%;在10 kg球形TNT空爆载荷条件下,中点挠度误差为2.49%、动态最大位移误差达到8.02%。因此,模拟计算可准确反映WELDOX 700E钢的抗爆轰变形行为,其中10 kg球形TNT空爆载荷条件下,动态最大位移误差偏大,主要是因为TNT当量由6 kg增加至10 kg后,实验工装在空爆载荷条件下整体偏移量增大,而模拟计算过程中将上下砧板定义为不可移动的刚体,导致模拟过程中动态最大位移误差增加。

      图  5  爆轰载荷下WELDOX 700E钢中点的位移曲线

      Figure 5.  Midpoint displacement of WELDOX 700E steel subjected to blast shock wave

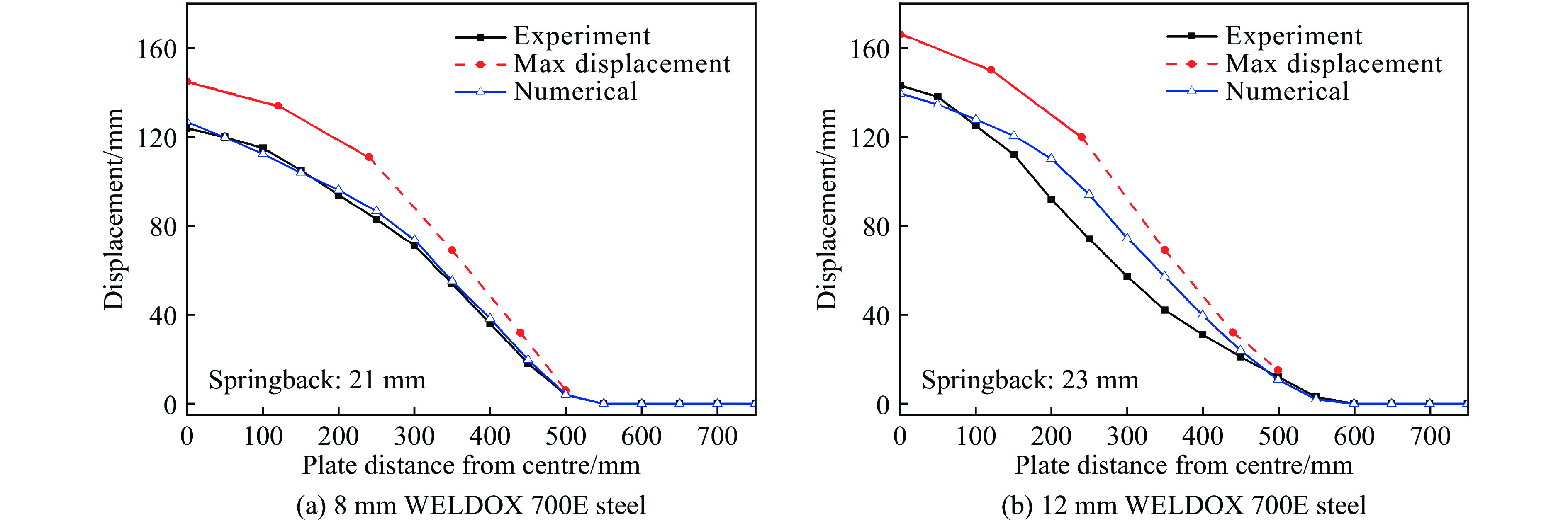

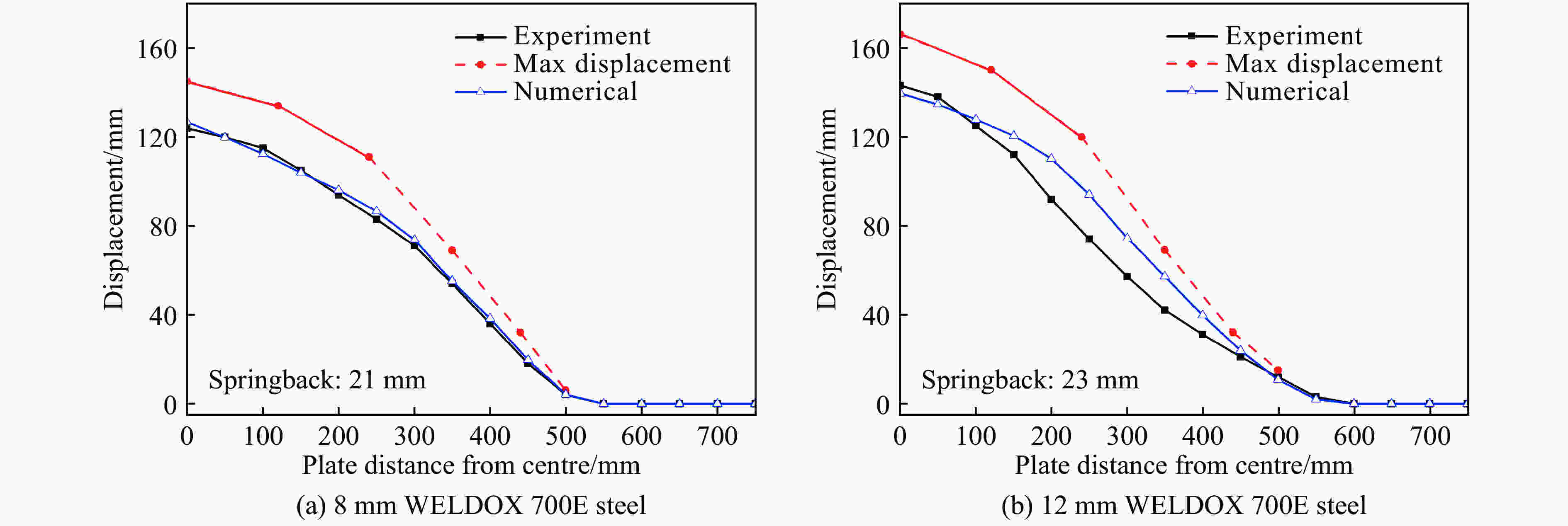

      图  6  WELDOX 700E钢抗爆轰球形形变曲线

      Figure 6.  Deformation curves of WELDOX 700E steel subjected to blast shock wave

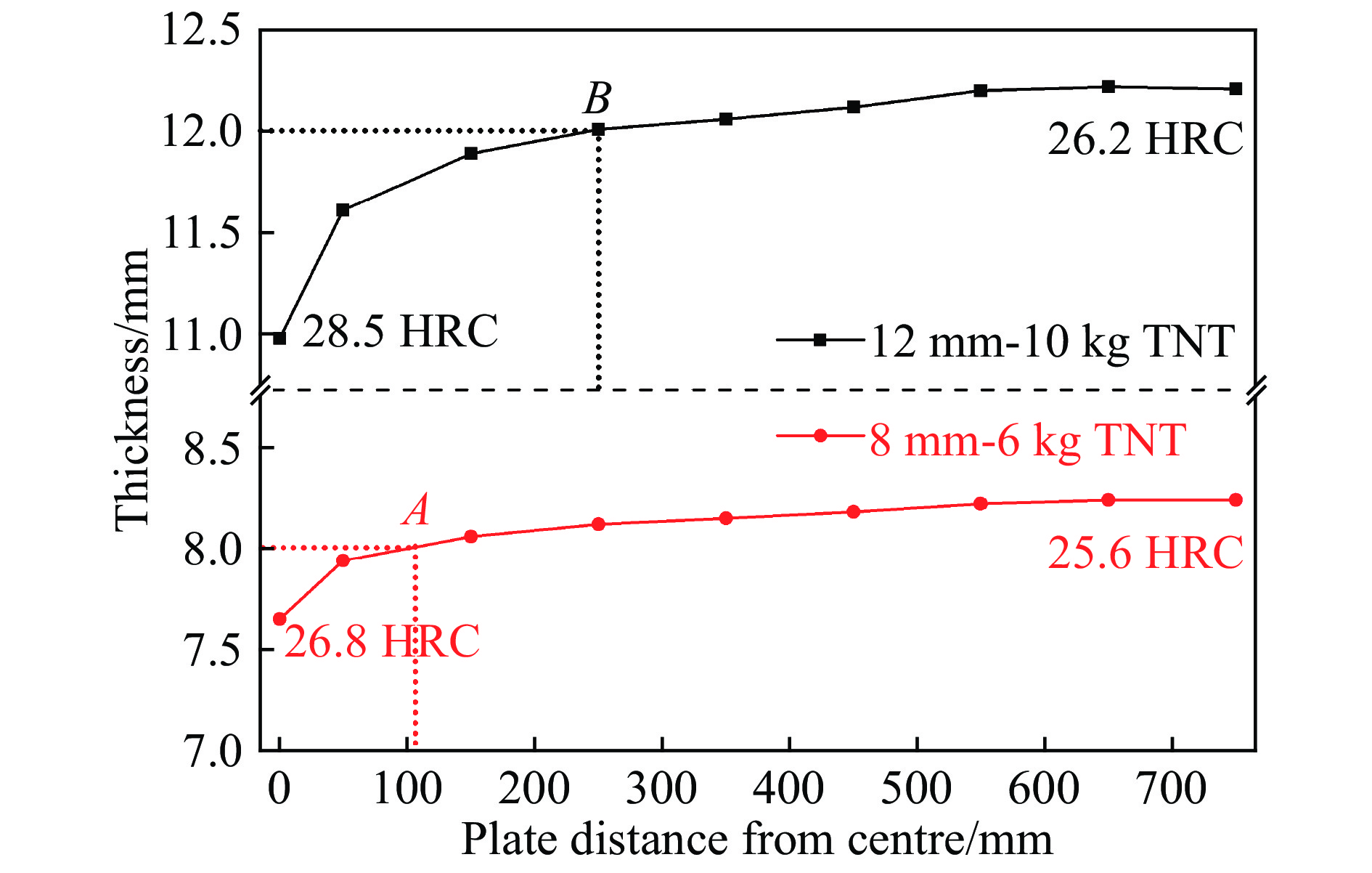

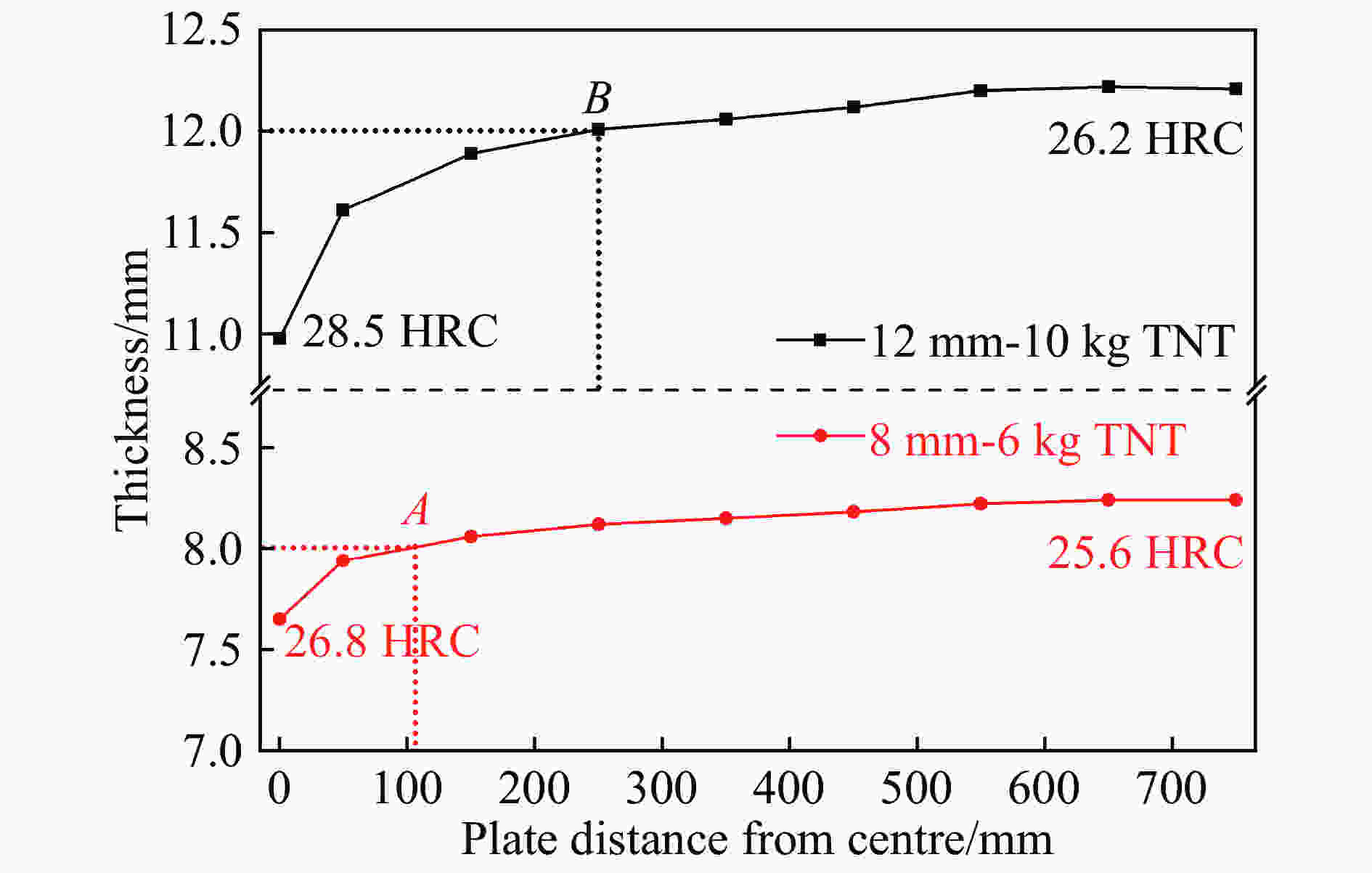

    • WELDOX 700E钢板的公称厚度分别为8、12 mm,考虑厚度公差,实验用WELDOX 700E钢的实际平均厚度为8.21、12.29 mm。图7所示为间隔100 mm测量WELDOX 700E钢板爆轰变形后由边部到心部的抗爆轰厚度。8 mm厚WELDOX 700E钢在6 kg球形TNT空爆载荷下,钢板厚度由8.21 mm降低至7.65 mm,减薄6.82%;12 mm厚WELDOX 700E钢在10 kg球形TNT空爆载荷下,钢板厚度由12.29 mm降低至10.98 mm,减薄10.66%。以实验钢的公称厚度为判据,由图8可知,8、12 mm厚WELDOX 700E钢板分别在距中心点106 mm(A点)和250 mm(B点)的位置钢板厚度低于公称厚度。结合模拟计算,6、10 kg球形TNT空爆载荷条件下A点和B点的初始爆轰载荷强度(即AB单元的界面反射压力)分别为896、925 MPa,均高于WELDOX 700E钢的抗拉强度。因此,材料强度是影响WELDOX 700E钢抗爆轰变形行为的关键因素之一。

      图  7  WELDOX 700E钢抗爆轰厚度变化曲线

      Figure 7.  Thickness variation of WELDOX 700E steel subjected to blast shock wave

      图  8  WELDOX 700E钢在爆轰变形后不同区域金相组织

      Figure 8.  Microstructure of WELDOX 700E steel subjected to blast shock wave

      为进一步研究WELDOX 700E钢的抗爆轰变形机理,分别对8、12 mm实验钢的硬度和组织进行分析。6 kg球形TNT空爆载荷条件下,8 mm厚WELDOX 700E钢板中心点硬度为26.8 HRC、边部硬度为25.6 HRC,心部较边部增加4.7%;10 kg球形TNT空爆载荷条件下,12 mm厚WELDOX 700E钢板中心点硬度为28.5 HRC、边部硬度为26.2 HRC,心部较边部增加8.8%。因此,球形TNT空爆载荷条件下,WELDOX 700E钢存在应变硬化现象。如图8所示,利用金相显微镜分别观察了8、12 mm实验后钢板边部、1/2半径、中心位置的金相组织。不同载荷条件下8、12 mm实验钢板边部、1/2半径和中心位置的显微组织均为等轴状马氏体组织,未观察到晶粒变形现象。

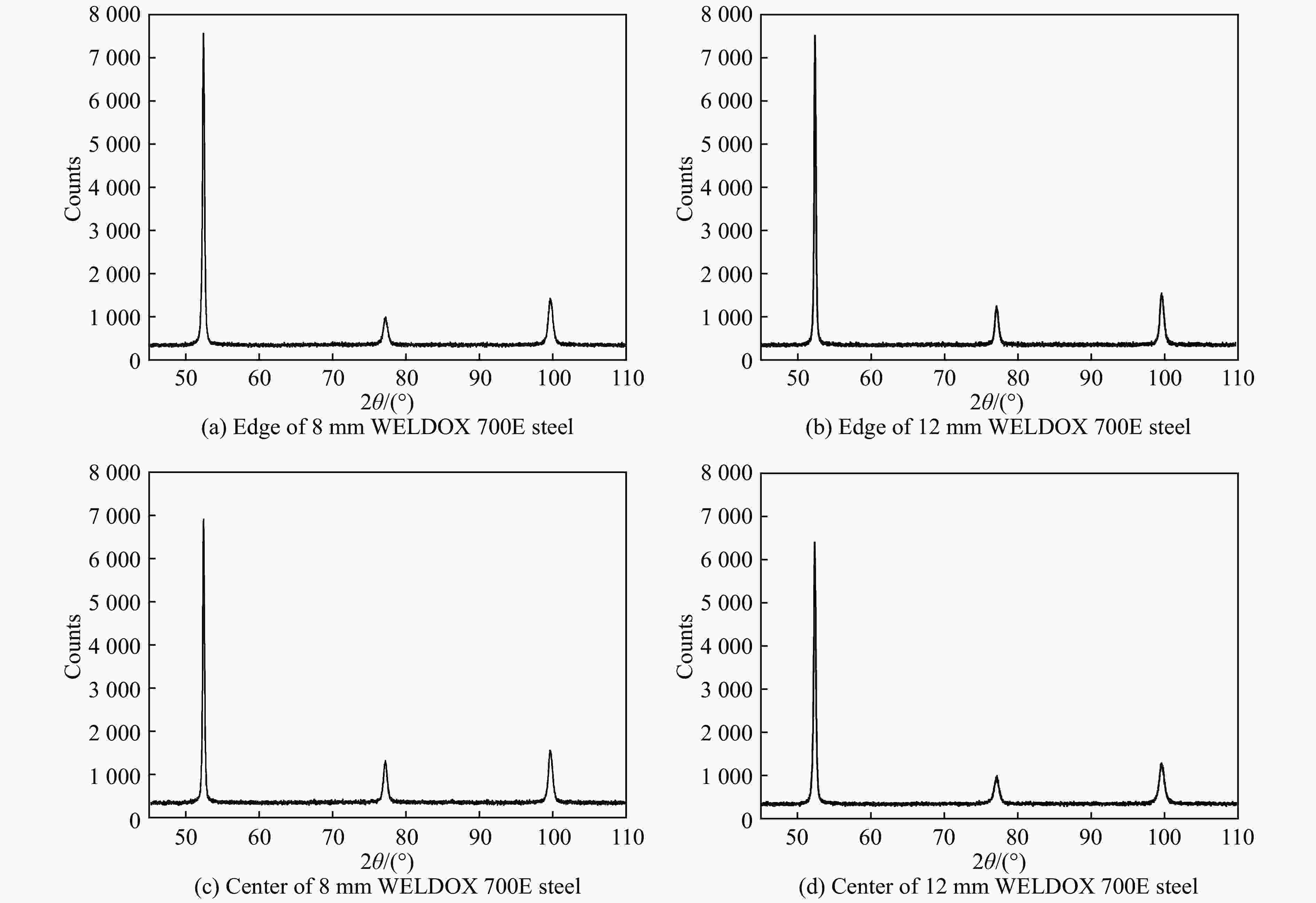

      金属材料的应变硬化特性实质是晶粒内部位错増殖和运动特征的体现,在宏观屈服点出现之前,外部载荷产生的材料内应力可启动大量晶粒内部的位错源,使晶粒内部的位错产生増殖与滑移,位错密度升髙,硬化现象开始出现[13-14]。利用布鲁克D8 ADVANCE X射线衍射仪,根据Williamson-Hall方法,实验后对钢板边部和中心的位错密度进行测试,如图9所示,横坐标中θ为X射线入射角,纵坐标为统计计数。8 mm厚WELDOX 700E钢板中心区域的位错密度为2.334×1011 m−2、边部区域为1.294×1011 m−2,心部较边部增加80.31%;12 mm厚WELDOX 700E钢板中心区域的位错密度为3.283×1011 m-2、边部区域为1.304×1011 m-2,心部较边部增加151.76%。因此,爆炸高度0.25 m工况条件下,6、10 kg球形TNT产生的爆轰载荷以球面波的形式作用在实验钢板上,使实验钢板发生均匀的减薄变形,并促使实验钢心部区域组织内部的位错密度增加,表现出一定的应变硬化现象。

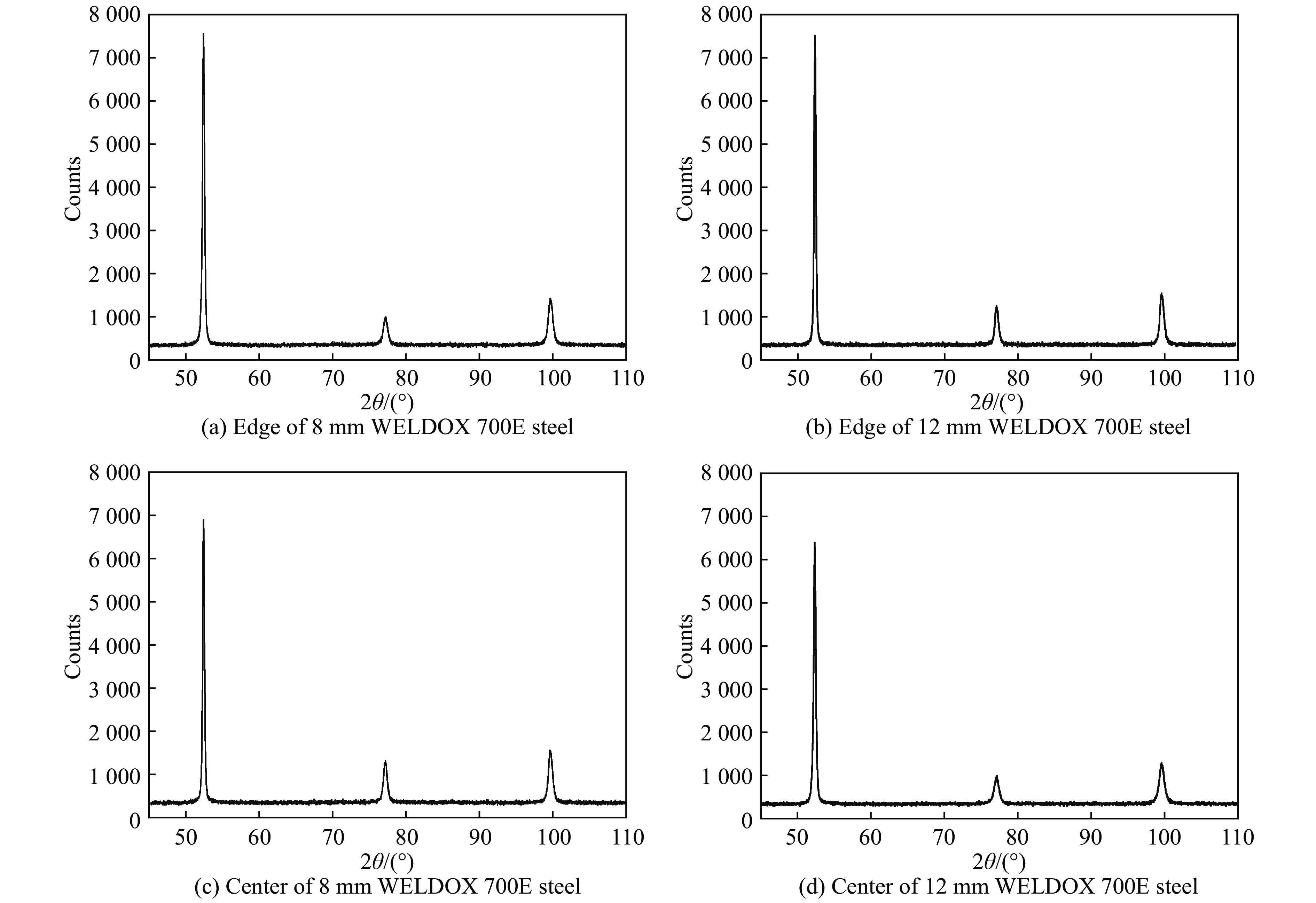

      图  9  WELDOX 700E钢在爆轰变形后不同区域的位错密度

      Figure 9.  Dislocation density of WELDOX 700E steel subjected to blast shock wave

    • (1)WELDOX 700E钢在6、10 kg球形TNT空爆载荷条件下均呈现出均匀的球形变形,材料强度是影响爆轰载荷加载方式的关键因素之一。8、12 mm实验钢中点挠度分别为124、143 mm,钢板中点的动态最大位移分别为144、166 mm,回弹分别为21、23 mm。

      (2)利用ABAQUS模拟计算软件,基于CEL算法,建立了球形TNT装药空爆载荷下WELDOX 700E钢的抗爆轰变形模拟计算模型,在不考虑实验工装整体偏移的条件下,计算误差在3%以内,可准确反映WELDOX 700E钢的抗爆轰变形情况。

      (3)WELDOX 700E钢在球形TNT空爆载荷条件下呈现出显著的厚度减薄现象,并伴随一定的应变硬化行为,应变硬化现象主要为马氏体内部位错増殖的表现。
