基于Hopkinson压杆的M型试样动态拉伸实验方法研究

舒旗 董新龙 俞鑫炉

引用本文:
Citation:

基于Hopkinson压杆的M型试样动态拉伸实验方法研究

  • 中图分类号: O347.4

A dynamic tensile method for M-shaped specimen loaded by Hopkinson pressure bar

  • CLC number: O347.4

  • 摘要: 采用传统分离式Hopkinson压杆进行M型试样的动态拉伸实验,可避免试样与杆的连接问题,但该方法并未得到发展和验证。本文中,采用有限元数值分析和实验方法,对M型试样动态拉伸实验进行分析和改进。结果表明:(1)改进的封闭M型试样,可以增强试样整体刚度,有效减少试样畸变引起的附加弯矩对拉伸标段的影响,方便地通过Hopkinson压杆加载实现一维拉伸变形;(2)采用试样刚度系数修正法,可消除M型试样整体结构的弹性变形对测试的影响,精确获得试样拉伸标段的塑性应变;(3)高加载率下,建议采用波形整器加载,可显著减少试样结构引起的载荷震荡现象、改善两端的应力平衡,获得准确的动态拉伸应力应变曲线,实现5 900 s-1甚至更高应变率下的动态拉伸实验。拟为M型试样拉伸实验设计和应用提供参考。
  • 图 1  M型拉伸试样的加载原理

    Figure 1.  Schematic of quasi-static and dynamic tensile test for M-specimen

    图 2  M型试样变形和改进

    Figure 2.  M-shaped specimen deformation and improvement

    图 3  M型试样的加载力、压缩位移和整体变形

    Figure 3.  Dynamic force, compression displacement and global deformation of M-specimen

    图 4  (a) 拉伸标段的不同位置点应力比较 (b) 拉伸标段的不同位置点轴向应力演化

    Figure 4.  (a) Stress comparison at different points of tensile section (b) Axial stress evolution at different points of tensile section

    图 5  典型的入射波、反射波和透射波

    Figure 5.  Typical incident, reflected and transmitted wave

    图 6  不同速度下载荷的震荡

    Figure 6.  Loading oscillation at different velocities

    图 7  三角波加载下的入射波、反射波和透射波

    Figure 7.  Incident, reflected and transmitted wave by pulse shaper

    图 8  动态载荷、位移和标段位移

    Figure 8.  Dynamic force, global and local displacement

    图 9  力-位移曲线和修正

    Figure 9.  Amendment of force-displacement curve

    图 10  实验模拟应力应变曲线和本构方程

    Figure 10.  Stress-strain curves and constitutive equation

    图 11  不同应变率下的真应力应变曲线

    Figure 11.  True stress-strain curves under different strain rates

    图 12  载荷和位移曲线

    Figure 12.  Load and displacement curves

    图 13  试样两端的载荷-位移曲线

    Figure 13.  Force-displacement curve

    图 14  应力应变曲线及弹性修正

    Figure 14.  Stress-strain curves before and after elastic correction

    图 15  典型的入射波、反射波及透射波

    Figure 15.  Typical incident, reflected and transmitted waves

    图 16  试样加载过程

    Figure 16.  Specimen loading process

    图 17  应力、应变曲线

    Figure 17.  Stress and strain curves

    图 18  拉伸应力应变曲线

    Figure 18.  Tensile stress-strain curves

  • [1] DAVIES R M. A critical study of the Hopkinson pressure bar [J]. Philosophical Transactions of the Royal Society A: Mathematical, Physical and Engineering Sciences, 1948, 240(821): 375–457. DOI: 10.1098/rsta.1948.0001.
    [2] KOLSKY H. An investigation of the mechanical properties of materials at very high rates of loading [J]. Proceedings of the Physical Society, Section B, 1949, 62(11): 676–700. DOI: 10.1088/0370-1301/62/11/302.
    [3] GRAY Ⅲ G T, BLUMENTHAL W R. Split-Hopkinson pressure bar testing of soft materials [C] // KUHN H, MEDLIN D. SAM handbook: mechanical testing and evaluation. Materials Park, OH: ASM International, 2000: 488−496.
    [4] 王礼立. 应力波基础[M]. 2版. 北京: 国防工业出版社, 2005.
    [5] 胡时胜, 王礼立, 宋力, 等. Hopkinson压杆技术在中国的发展回顾 [J]. 爆炸与冲击, 2014, 34(6): 641–657. DOI: 10.11883/1001-1455(2014)06-0641-17.
    HU S S, WANG L L, SONG L, et al. Review of the development of Hopkinson pressure bar technique in China [J]. Explosion and Shock Waves, 2014, 34(6): 641–657. DOI: 10.11883/1001-1455(2014)06-0641-17.
    [6] DUFFY J, CAMPBELL J D, HAWLEY R H. On the use of a torsional split Hopkinson bar to study rate effects in 1100-0 aluminum [J]. Journal of Applied Mechanics, 1971, 38(1): 83–91. DOI: 10.1115/1.3408771.
    [7] NICHOLAS T. Tensile testing of materials at high rates of strain [J]. Experimental Mechanics, 1981, 21(5): 177–185. DOI: 10.1007/BF02326644.
    [8] OGAWA K. Impact-tension compression test by using a split-Hopkinson bar [J]. Experimental Mechanics, 1984, 24(2): 81–86. DOI: 10.1007/BF02324987.
    [9] STAAB G H, GILAT A. A direct-tension split Hopkinson bar for high strain-rate testing [J]. Experimental Mechanics, 1991, 31(3): 232–235. DOI: 10.1007/BF02326065.
    [10] 宋顺成, 田时雨. HOPKINSON冲击拉杆的改进及应用 [J]. 爆炸与冲击, 1992, 12(1): 62–67.
    SONG S C, TIAN S Y. Dynamic tensile testing of materials using the hollow Hopkinson bars instead of the solid Hopkinson bars [J]. Explosion and Shock Waves, 1992, 12(1): 62–67.
    [11] 胡时胜, 邓德涛, 任小彬. 材料冲击拉伸实验的若干问题探讨 [J]. 实验力学, 1998, 13(1): 9–14.
    HU S S, DENG D T, REN X B. A study on impact tensile test of materials [J]. Journal of Experimental Mechanics, 1998, 13(1): 9–14.
    [12] 田宏伟, 郭伟国. 动态拉伸试验中试样应变测试的有效性分析 [J]. 实验力学, 2008, 23(5): 403–410.
    TIAN H W, GUO W G. Validity analysis of sample strain measurement in dynamic tensile experiment [J]. Journal of Experimental Mechanics, 2008, 23(5): 403–410.
    [13] 彭刚, 冯家臣, 胡时胜, 等. 纤维增强复合材料高应变率拉伸实验技术研究 [J]. 实验力学, 2004, 19(2): 136–143. DOI: 10.3969/j.issn.1001-4888.2004.02.002.
    PENG G, FENG J C, HU S S, et al. A Study on high strain rate tensile experimental technique aimed at fiber reinforced composite [J]. Journal of Experimental Mechanics, 2004, 19(2): 136–143. DOI: 10.3969/j.issn.1001-4888.2004.02.002.
    [14] MOHR D, GARY G. M-shaped specimen for the high-strain rate tensile testing using a split Hopkinson pressure bar apparatus [J]. Experimental Mechanics, 2007, 47(5): 681–692. DOI: 10.1007/s11340-007-9035-y.
    [15] CADONI E, FORNI D, GIELETA R, et al. Tensile and compressive behaviour of S355 mild steel in a wide range of strain rates [J]. The European Physical Journal Special Topics, 2018, 227(1-2): 29–43. DOI: 10.1140/epjst/e2018-00113-4.
    [16] 史同亚, 刘东升, 陈伟, 等. 激光选区熔化增材制造GP1不锈钢动态拉伸力学响应与层裂破坏 [J]. 爆炸与冲击, 2019, 39(7): 49–60. DOI: 10.11883/bzycj-2019-0015.
    SHI T Y, LIU D S, CHENG W, et al. Dynamic tensile behavior and spall fracture of GP1 stainless steel processed by selective laser melting [J]. Explosion and Shock Waves, 2019, 39(7): 49–60. DOI: 10.11883/bzycj-2019-0015.
    [17] SONG B, NISHIDA E, SANBORN B, et al. Compressive and tensile stress–strain responses of additively manufactured (AM) 304 L stainless steel at high strain rates [J]. Journal of Dynamic Behavior of Materials, 2017, 3(3): 412–425. DOI: 10.1007/s40870-017-0122-6.
    [18] 丁利, 李怀学, 王玉岱, 等. 热处理对激光选区熔化成形316不锈钢组织与拉伸性能的影响 [J]. 中国激光, 2015, 42(4): 0406003. DOI: 10.3788/CJL201542.0406003.
    DING L, LI H X, WANG Y D, et al. Heat treatment on microstructure and tensile strength of 316 stainless steel by selective laser melting [J]. Chinese Journal of Lasers, 2015, 42(4): 0406003. DOI: 10.3788/CJL201542.0406003.
  • [1] 李玉龙索涛郭伟国胡锐李金山傅恒志 . 确定材料在高温高应变率下动态性能的Hopkinson杆系统. 爆炸与冲击, doi: 10.11883/1001-1455(2005)06-0487-06
    [2] 李顺平冯顺山薛再清涂建 . PTFE材料在高应变率冲击下的力学性能. 爆炸与冲击, doi: 10.11883/1001-1455(2017)06-1046-05
    [3] 陶俊林陈裕泽田常津陈刚李思忠黄西成张方举 . 应变率历史对应力应变曲线的影响. 爆炸与冲击, doi: 10.11883/1001-1455(2005)01-0080-05
    [4] 汤铁钢刘仓理 . 高应变率拉伸加载下无氧铜的本构模型. 爆炸与冲击, doi: 10.11883/1001-1455(2013)06-0581-06
    [5] 汤铁钢李庆忠陈永涛谷岩刘仓理 . 实现材料高应变率拉伸加载的爆炸膨胀环技术. 爆炸与冲击, doi: 10.11883/1001-1455(2009)05-0546-04
    [6] 王礼立董新龙孙紫建 . 高应变率下计及损伤演化的材料动态本构行为. 爆炸与冲击, doi: 10.11883/1001-1455(2006)03-0193-06
    [7] 张龙辉张晓晴姚小虎臧曙光 . 高应变率下航空透明聚氨酯的动态本构模型. 爆炸与冲击, doi: 10.11883/1001-1455(2015)01-0051-06
    [8] 张炜琪许泽建孙中岳仝毅黄风雷 . Ti-6Al-4V在高应变率下的动态剪切特性及失效机理. 爆炸与冲击, doi: 10.11883/bzycj-2017-0107
    [9] 刘宇许泽建汤忠斌张炜琪黄风雷 . 基于DIHPB技术的高应变率剪切测试方法. 爆炸与冲击, doi: 10.11883/bzycj-2018-0301
    [10] 潘昊王升涛吴子辉胡晓棉 . 基于晶体塑性理论研究铝材料高压高应变率下的强度特性. 爆炸与冲击, doi: 10.11883/bzycj-2018-0084
    [11] 李成华蒋招绣王贝壳张振王永刚 . 高应变率下多孔未极化PZT95/5铁电陶瓷的非线性力学行为. 爆炸与冲击, doi: 10.11883/bzycj-2016-0329
    [12] 申海艇蒋招绣王贝壳李成华王礼立王永刚 . 基于超高速相机的数字图像相关性全场应变分析在SHTB实验中的应用. 爆炸与冲击, doi: 10.11883/1001-1455(2017)01-0015-06
    [13] 索涛戴磊石春森李玉龙杨建波 . 碳纤维增韧的陶瓷基复合材料在高温高应变率下的压缩力学行为. 爆炸与冲击, doi: 10.11883/1001-1455(2012)03-0297-06
    [14] 郭伟国李玉龙黄福增 . 不同应变率下泡沫铝的形变和力学性能. 爆炸与冲击, doi: 10.11883/1001-1455(2008)04-0289-04
    [15] 史飞飞索涛侯兵李玉龙 . YB-2航空有机玻璃的应变率和温度敏感性及其本构模型. 爆炸与冲击, doi: 10.11883/1001-1455(2015)06-0769-08
    [16] 文祝邱艳宇紫民赵章泳王明洋 . 钙质砂的准一维应变压缩试验研究. 爆炸与冲击, doi: 10.11883/bzycj-2018-0015
    [17] 郭昭亮范诚刘明涛汤铁钢刘仓理 . 膨胀环受力历史对应力应变关系的影响. 爆炸与冲击, doi: 10.11883/1001-1455(2016)06-0819-06
    [18] 吕亚茹王明洋魏久淇廖斌 . 钙质砂的SHPB实验技术及其动态力学性能. 爆炸与冲击, doi: 10.11883/bzycj-2017-0179
    [19] 杨建波李玉龙索涛宋保永 . 薄壁异形环截面管材料环向动态拉伸特性测试. 爆炸与冲击, doi: 10.11883/1001-1455(2011)01-0095-06
    [20] 桂毓林孙承纬李强张光升 . 实现金属环动态拉伸的电磁加载技术研究. 爆炸与冲击, doi: 10.11883/1001-1455(2006)06-0481-05
  • 加载中
图(18)
计量
  • 文章访问数:  40
  • HTML全文浏览量:  35
  • PDF下载量:  6
  • 被引次数: 0
出版历程
  • 收稿日期:  2019-11-18
  • 录用日期:  2020-01-20
  • 网络出版日期:  2020-07-25

基于Hopkinson压杆的M型试样动态拉伸实验方法研究

  • 1. 宁波大学冲击与安全工程教育部重点实验室,浙江 宁波 315211
  • 2. 北京理工大学机电学院,北京 100081

摘要: 采用传统分离式Hopkinson压杆进行M型试样的动态拉伸实验,可避免试样与杆的连接问题,但该方法并未得到发展和验证。本文中,采用有限元数值分析和实验方法,对M型试样动态拉伸实验进行分析和改进。结果表明:(1)改进的封闭M型试样,可以增强试样整体刚度,有效减少试样畸变引起的附加弯矩对拉伸标段的影响,方便地通过Hopkinson压杆加载实现一维拉伸变形;(2)采用试样刚度系数修正法,可消除M型试样整体结构的弹性变形对测试的影响,精确获得试样拉伸标段的塑性应变;(3)高加载率下,建议采用波形整器加载,可显著减少试样结构引起的载荷震荡现象、改善两端的应力平衡,获得准确的动态拉伸应力应变曲线,实现5 900 s-1甚至更高应变率下的动态拉伸实验。拟为M型试样拉伸实验设计和应用提供参考。

English Abstract

  • 在受冲击载荷作用的工程结构的设计和分析时,需通过实验获取材料可靠的动态力学性能,来发展或校核材料的本构模型。分离式霍普金森压杆(split Hopkinson pressure bar, SHPB)动态实验技术加载简单、测试精度高,已广泛用于高应变率下材料动态压缩性能研究[1-5],而高应变率下的动态拉伸、扭转性能的测试,目前仍相对困难[6]。近几十年,已发展了多种形式Hopkinson拉杆实验装置,其中最被关注的问题就是试样与入射杆和透射杆的连接对测试结果的影响[7-13]。目前,在Hopkinson拉杆实验装置中,主要采用粘接、螺纹或销钉等方式,将入射杆、透射杆与试样轴肩连接。由于连接强度低[8-10],这些粘接方式无法满足较高强度材料的性能测试需要;而螺栓及销钉连接必须有极高的加工和安装精度,以保证测试结果的可靠性。Nicholas[7]探讨了连接对测试结果的影响,并指出:对带连接螺纹的试样,要得到可靠的高应变率拉伸实验结果,必须保证试样与拉杆螺纹孔间无任何间隙的精密配合,并保证拉伸试样与杆完全水平对齐;连接螺纹间隙或试样与杆端接触不紧密,将会产生反射应力波,并被来回传播放大,导致实验结果的极大误差,难以获得准确可靠的拉伸材料性能结果。目前,Hopkinson拉杆常采用的连接方式是,将带有螺纹肩部的拉伸试样直接拧入杆两端的螺纹孔中。在拉伸波作用下,试样的螺纹肩部、头部与杆端必定分离,出现自由面,而应力波在自由面的反射,会导致实验误差。而且,粘接是通过有机胶黏剂将试样粘结在入射杆和透射杆之间,这样虽可以避免螺纹或销钉连接中存在的间隙干扰,但因有机胶黏层具用较大黏弹性,拉伸时黏胶层产生的大变形对采用一维应力波理论计算的试样应变有较大影响[13],并且胶粘固化时间长、实验效率低。

    对于Hopkinson拉伸杆实验技术存在的问题,Mohr等[14]曾提出采用Hopkinson压杆对M型试样加载,M试样可将压缩应力波转为对试样的动态拉伸加载,这样可以避免试样与杆的连接问题。但该方法提出后,未见采用和实验验证。一方面,可能是M型试样加工相对困难,另一方面,动态拉伸工程应用需求较多的是薄板材料(如汽车钢板),不适合制作M型拉伸试样。近年来,增材制造的应用领域不断发展,3D打印金属材料的动态拉伸性能及破坏特性研究也被关注[15-17],有必要发展小试样的动态单轴拉伸实验方法。为此,本文中,对M型试样动态拉伸实验开展实验和有限元数值分析,分析M型试样的设计,探讨试样Hopkinson动态实验的一维应力和均匀性假设、实验数据处理方法、加载波形、M型试样弹性修正等对实验结果的影响,并进一步开展准静态及动态实验验证。以期为M型动态拉伸试样的设计、分析和应用提供参考。

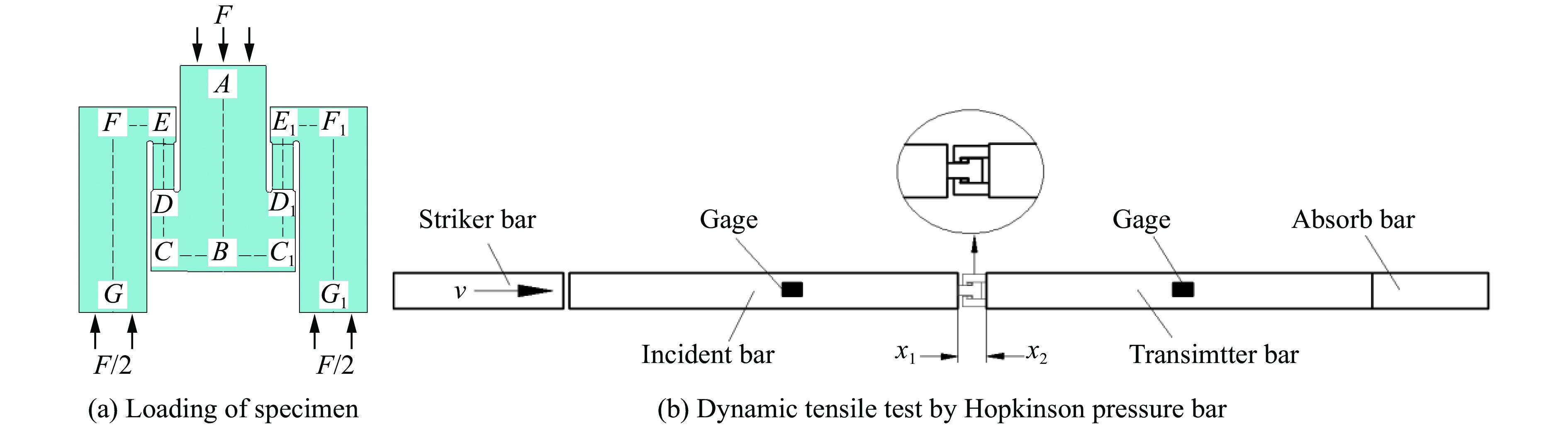

    • M型拉伸试样及加载原理如图1(a)所示,该方法最大特点是,在试样两端施加的压缩载荷转换为对DED1E1两段的拉伸加载。实验中,可通过对DED1E1拉伸标段的受力、变形分析,获得材料的拉伸性能。该方法既可用于准静态拉伸试验,同时也可以方便地通过Hopkinson压杆加载开展材料动态拉伸实验,如图1(b)。该方法实验安装便捷,不需要试件与Hopkinson拉杆间的连接,避免了连接间隙引起的反射应力波给实验带来的误差。Mohr等[14]为保证试样整体刚度,设计试件厚度较大,拉伸标段DED1E1与试样整体厚度相同,拉伸段为宽度远大于厚度的薄板形,可按一维应变拉伸状态处理。

      图  1  M型拉伸试样的加载原理

      Figure 1.  Schematic of quasi-static and dynamic tensile test for M-specimen

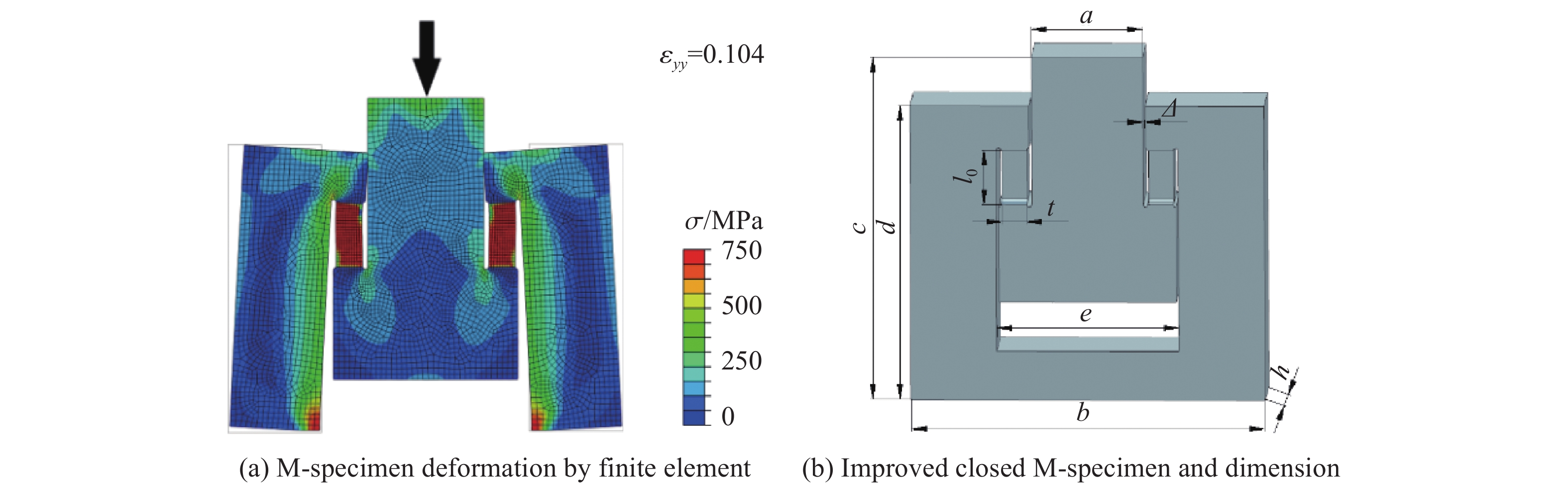

    • 由于M型试样拉伸标段DED1E1仅为结构的一部分,有必要对试样在压缩载荷作用过程中力的传递、各部分的变形状态和对实验结果的影响进行分析,合理设计M型试样以保证拉伸标段DED1E1的均匀拉伸变形。

    • 理论上,M型拉伸试样整体结构(见图1(a))中,ABCABC1EFGE1F1G1CBC1部分应有足够的刚度,保证加载过程这些部分压缩和转动变形尽量小,避免对试样拉伸段DED1E1的变形产生影响。由于Hopkinson压杆尺寸受限制,试样的整体尺寸和刚度是有限的。在压缩过程中,各部分变形量不同,会导致试样的FG段绕E点发生转动,图2(a)为M型试样加载有限元模拟结果。由图2(a)可见:由于试样发生畸变,GG1点向外运动,形成外八字形状,对DE拉伸标段有附加弯矩作用,影响拉伸结果。因此,在试样结构和尺寸设计时,应考虑尽可能减小畸变影响。为此,采用封闭M型试样设计,并减小ABED段间的间隙Δ,如图2(b),以增加试样整体的刚度,减小畸变影响。

      图  2  M型试样变形和改进

      Figure 2.  M-shaped specimen deformation and improvement

      针对直径14.5 mm的Hopkinson压杆,设计试样尺寸(见图2(b))分别为:a=4.4 mm,b=14 mm,c=14 mm,d=12 mm,e=7.2 mm,间隙Δ=0.1 mm,试样的整体厚度h=3.5 mm。试样拉伸标段尺寸为:长l0=2.2 mm,截面为1 mm(厚度t)×1.5 mm(宽度w)的矩形。

    • 无论M型试样准静态或Hopkinson动态实验,一般只能测试得试样两端的压缩载荷$F(t)$和总位移$U(t)$,而M型试样拉伸标段只是其中一部分。因此,试样两端测的位移U包含试样拉伸标段的变形和试样其他部分的弹性变形贡献。为了获得试样拉伸标段的变形位移,设试样拉伸标段ED塑性变形引起的位移为${U_{\rm{p}}}(t)$,而试样弹性变形部分引起的位移为$U{\rm{e}}(t)$,则有:

      ${U_{\rm{p}}}(t) = U(t) - {U_{\rm{e}}}(t)$

      假设$U_{\rm{e}}(t)$与试样的整体刚度相关,并与施加的载荷力成正比:

      $F(t) = KU_{\rm{e}}(t)$

      则拉伸标段的工程塑性应变可表示为:

      $\varepsilon _{yy}^{\rm{p}}(t) = \frac{{{U_{\rm{p}}}(t)}}{{{l_0}}} = \frac{{U(t) - {U_{\rm{e}}}(t)}}{{{l_0}}} = \frac{{U(t) - {{F(t)} / K}}}{{{l_0}}}$

      式中:K为试样刚度系数,$F(t)$为试样两端的压缩力,$ {l}_{0} $为拉伸标段的初始长度。

      拉伸标段的工程应力可表示为:

      $\sigma _{yy}^{\rm{l}}(t) = \frac{{F(t)}}{A}$

      式中:A=2wt为拉伸标段的横截面积。则相应的真应力、真应变分别为:

      $\sigma _{yy}^{\rm{t}} (t) = \frac{{F(t)}}{A}(1 + \varepsilon _{yy}^{\rm{p}} (t))$

      $\mathop \varepsilon \nolimits_{yy}^{\rm{t}} (t) = \ln (1 + \varepsilon _{yy}^{\rm{p}} (t))$

      实验中,只要测试M型试样两端的载荷$F(t)$和位移$U(t)$,确定试样刚度系数K,就可分析得到材料拉伸标段的应力应变曲线。

    • 基于Hopkinson压杆的M型试样动态拉伸实验加载测试原理如图1(b)所示,M型试样置于入射杆与透射杆之间。

      假设在加载过程中所设计的M型拉伸试样满足Hopkinson杆实验的一维应力条件,即${\varepsilon _{\rm{i}}}(t) + {\varepsilon _{\rm{r}}}(t) = {\varepsilon _{\rm{t}}}(t)$,则根据一维应力波理论,可方便得到M型试样x1x2两端的动态载荷$F(t)$、速度差${\rm{d}}v(t)$和位移$U(t)$:

      $F(t) = E{A_{\rm{b}}}{\varepsilon _{\rm{t}}}(t) = E{A_{\rm{b}}}[{\varepsilon _{\rm{i}}}(t) + {\varepsilon _{\rm{r}}}(t)]$

      ${\rm{d}}v(t) = {v_{x1}}(t) - {v_{x2}}(t) = {c_0}[{\varepsilon _{\rm{i}}}(t) - {\varepsilon _{\rm{r}}}(t) - {\varepsilon _{\rm{t}}}(t)] = 2{c_0}[{\varepsilon _{\rm{i}}}(t) - {\varepsilon _{\rm{t}}}(t)] = - 2{c_0}{\varepsilon _{\rm{r}}}(t)$

      $U(t) = \int_0^t {{\rm{d}}v(t)} - 2{c_0}\int_0^t {{\varepsilon _{\rm{r}}}(t)} {\rm{d}}t = 2{c_0}\int_0^t {\left[ {{\varepsilon _{\rm{i}}}(t) - {\varepsilon _{\rm{t}}}(t)} \right]} {\rm{d}}t$

      式中:${\varepsilon _{\rm{i}}}(t)$${\varepsilon _{\rm{r}}}(t)$${\varepsilon _{\rm{t}}}(t)$分别为入射波、反射波和透射波的应变,Ab为压杆的横截面积,${c_0}$为压杆的弹性波速,E为压杆的弹性模量;${v_{x1}}(t)$${v_{x2}}(t)$分别为试样与入射杆的速度、透射杆接触面x1x2处的速度。

      由式(3)~(6),可计算拉伸标段的动态拉伸应力$\sigma _{yy}^{\rm{t}} (t)$、塑性应变$\mathop \varepsilon \nolimits_{yy}^{\rm{t}} (t)$和相应的应变率$\dot \varepsilon (t)$,分别为:

      $\sigma _{yy}^{\rm{t}} (t) = \frac{{E{A_b}{\varepsilon _t}(t)}}{A}\left( {1 + \frac{{2{c_0}\displaystyle\int_0^{\rm{t}} {[{\varepsilon _i}(t) - {\varepsilon _t}(t)]} {\rm{d}} t}}{{{l_0}}} - \frac{{E{A_b}{\varepsilon _t}(t)}}{{{l_0}K}}} \right)$

      $\mathop \varepsilon \nolimits_{yy}^{\rm{t}} (t) = \ln \left( {1 + \frac{{2{c_0}\displaystyle\int_0^{\rm{t}} {[{\varepsilon _{\rm{i}}}(t) - {\varepsilon _{\rm{t}}}(t)]} {\rm{d}}t}}{{{l_0}}} - \frac{{E{A_{\rm{b}}}{\varepsilon _{\rm{t}}}(t)}}{{{l_0}K}}} \right)$

      $\dot \varepsilon (t) = - \frac{{2{c_0}}}{{{l_0}}}[{\varepsilon _{\rm{i}}}(t) - {\varepsilon _{\rm{t}}}(t)] + \frac{{E{A_{\rm{b}}}\varepsilon _t'(t)}}{{{l_0}K}}$

    • 为了探讨在Hopkinson压杆实验加载过程中所设计M型试样的一维应力和试样均匀性条件,分析动态数据处理方法的可靠性,采用有限元方法,对在Hopkinson压杆加载下的封闭M型试样波传播特性和变形特征开展数值分析。

    • 采用Abaqus/Explicit有限元程序,对分离式Hopkinson压杆作用下M型试样动态拉伸实验进行建模和分析。试样采用C3D8R四面体实体单元,共有20 760个单元,其中拉伸标段8 800个单元,最小单元尺寸为0.01 mm。试样拉伸段截面较小,采用铝合金杆,以提高透射波信号。入射杆和透射杆直径为14.5 mm、长1 000 mm,采用C3D10M实体单元,入射杆33 641个单元,透射杆20 184个单元,最小单元尺寸为0.04 mm。

      为了便于比较不同加载波形、不同加载率下应力波在试样中传播的特征,不考虑金属试样本构应变率效应,采用简单的指数硬化弹塑性模型:$\sigma = A + B{\varepsilon ^n}$。其中,ABn分别为材料的屈服强度、应变强化系数、应变硬化指数,取A=620 MPa、B=200 MPa、n=0.3,弹性模量Es=210 GPa。铝合金压杆采用线弹性本构:Eb=71.1 GPa,ν=0.35,$ \rm{ρ}\rm{=2.70}\;\rm{}\rm{kg/}{\rm{m}}^{\rm{3}} $

    • 有限元模拟中,采用了不同撞击杆速度撞击入射杆,考察不同加载率、不同加载波形下M型试样的动态响应特征和Hopkinson实验基本假设的满足情况。

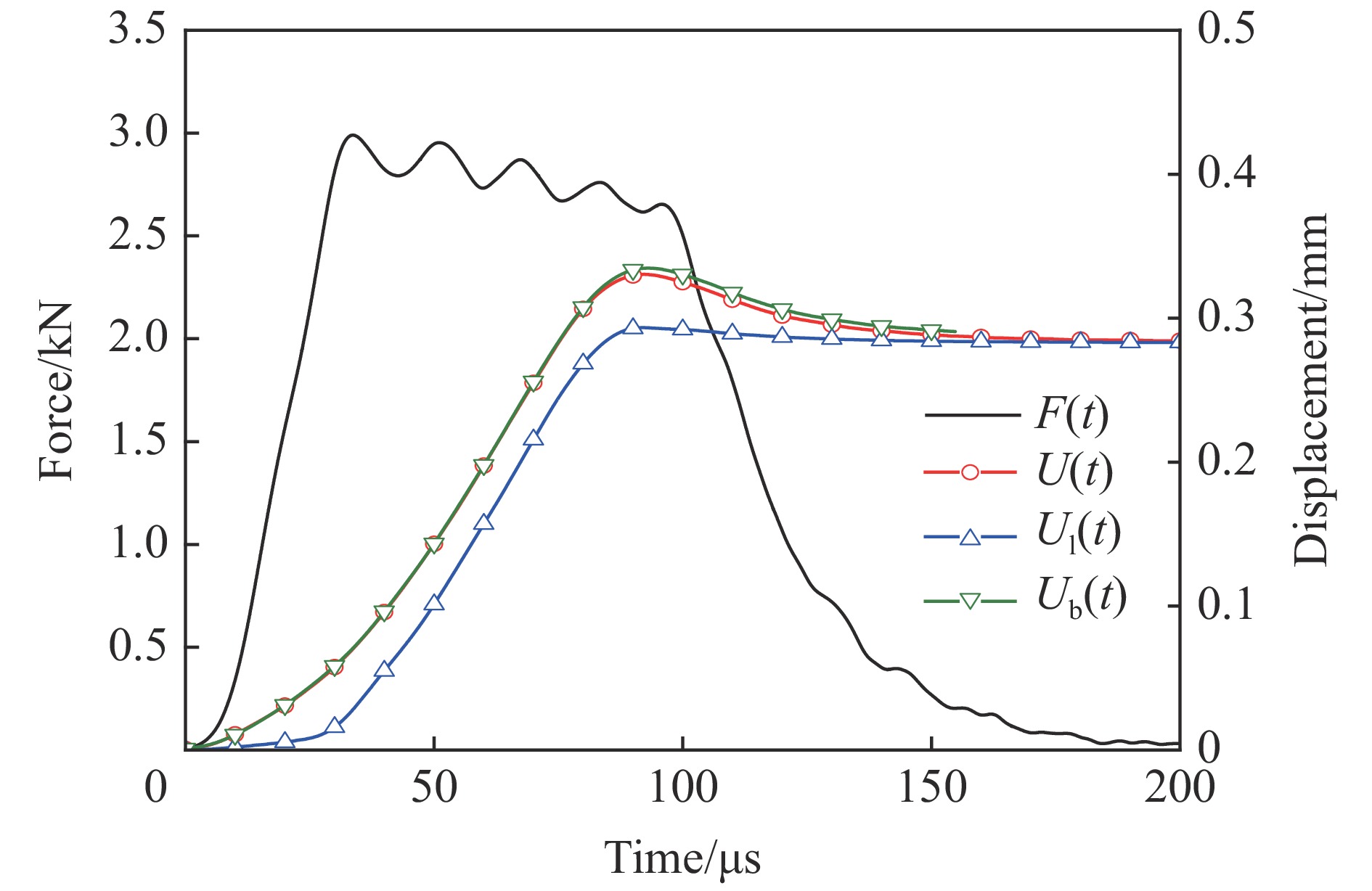

    • 图3为300 mm撞击杆以速度v=2.38 m/s冲击下M型试样与透射杆接触端的作用力、试样两端压缩位移和试样整体变形特征。由图3可见:动态加载过程中,试样压缩位移稳定增大;当t=95 μs时,试样两端位移U=0.241 mm、拉伸标段轴向应变达到εyy=0.104,试样整体仍保持均匀、稳定变形状态,没有发生明显的畸变,与原开口M型试样变形状态相比(见图2(a)),试样整体的弯曲畸变得到明显改善。可见,在保持结构基本尺寸不变的情况下,改进封闭的M型试样设计,试样整体刚度得到显著提高,试样畸变的影响明显减小。

      图  3  M型试样的加载力、压缩位移和整体变形

      Figure 3.  Dynamic force, compression displacement and global deformation of M-specimen

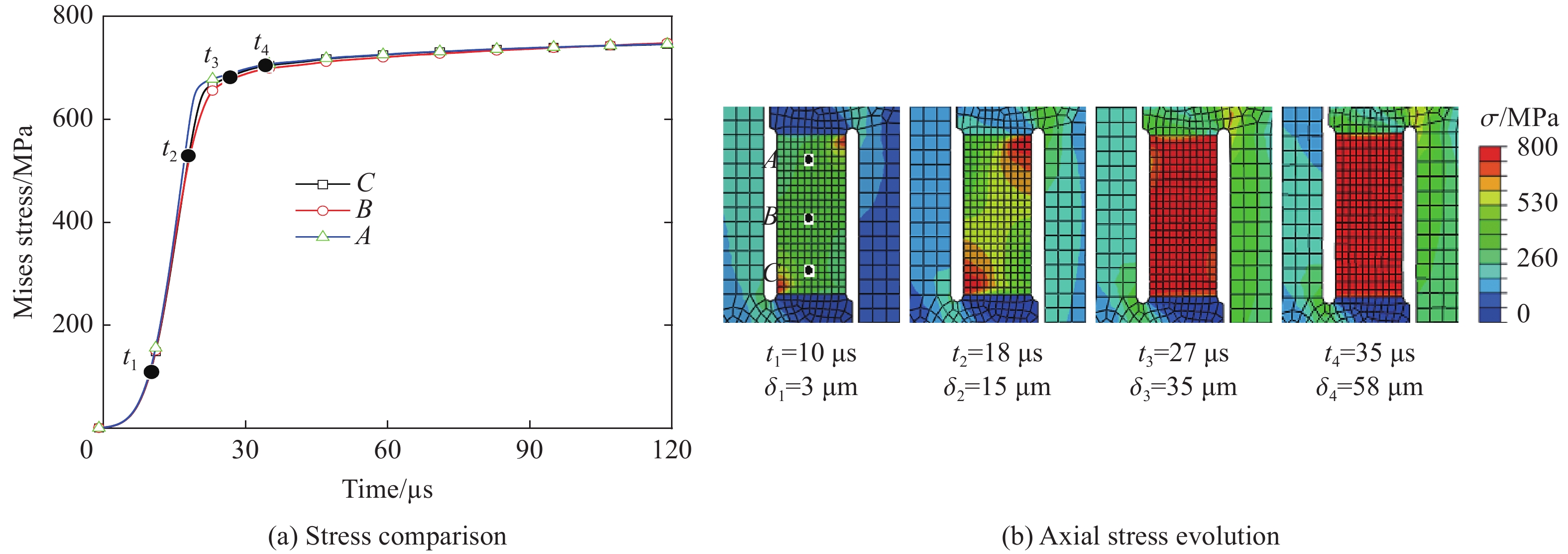

      再对试样拉伸标段的应力分布均匀性进行分析,图4为封闭M型试样拉伸标段的应力演化和不同位置的等效应力曲线。由图4可见:在加载前期(t<27 μs,压缩位移小于15 μm),试样拉伸标段仍存在畸变引起的弯矩作用,但随拉伸变形发展,至试样整体压缩位移35 μm,沿试样拉伸标段不同位置等效应力趋于均匀,畸变引起的弯矩减小。因此,试样拉伸标段的变形可看作一维应力拉伸状态。

      图  4  (a) 拉伸标段的不同位置点应力比较 (b) 拉伸标段的不同位置点轴向应力演化

      Figure 4.  (a) Stress comparison at different points of tensile section (b) Axial stress evolution at different points of tensile section

    • Hopkinson压杆动态实验分析要求试样设计必须满足一维应力假设,即${\varepsilon _{\rm{i}}}(t) + {\varepsilon _{\rm{r}}}(t) = {\varepsilon _{\rm{t}}}(t)$。用有限元模拟了撞击杆速度v0分别为2.38、3.50、4.50和6.80 m/s状况下,M型试样在不同加载速度下的响应特性和试样两端动态力的平衡状态。

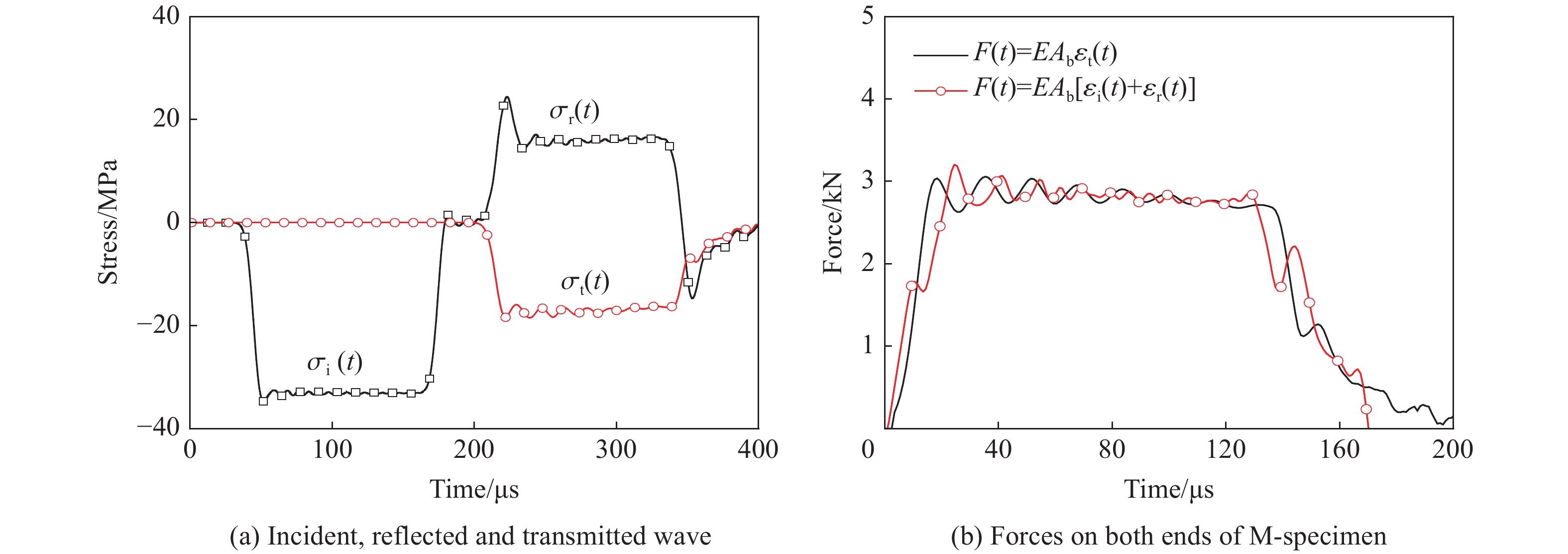

      当撞击杆速度v0=2.38 m/s时,入射杆和透射杆上的入射波${\varepsilon _{\rm{i}}}(t)$、反射波${\varepsilon _{\rm{r}}}(t)$和透射波${\varepsilon _{\rm{t}}}(t)$,如图5(a)所示。按Hopkinson一维应力假设,由式(7)可得试样两端的加载力曲线,如图5(b)所示,可见两者符合较好。不同速度的有限元结果均有类似的结果,表明所设计的M型试样均能较好满足Hopkinson压杆实验的一维应力假设,可以按式(7)分析M型试样的动态拉伸力。

      图  5  典型的入射波、反射波和透射波

      Figure 5.  Typical incident, reflected and transmitted wave

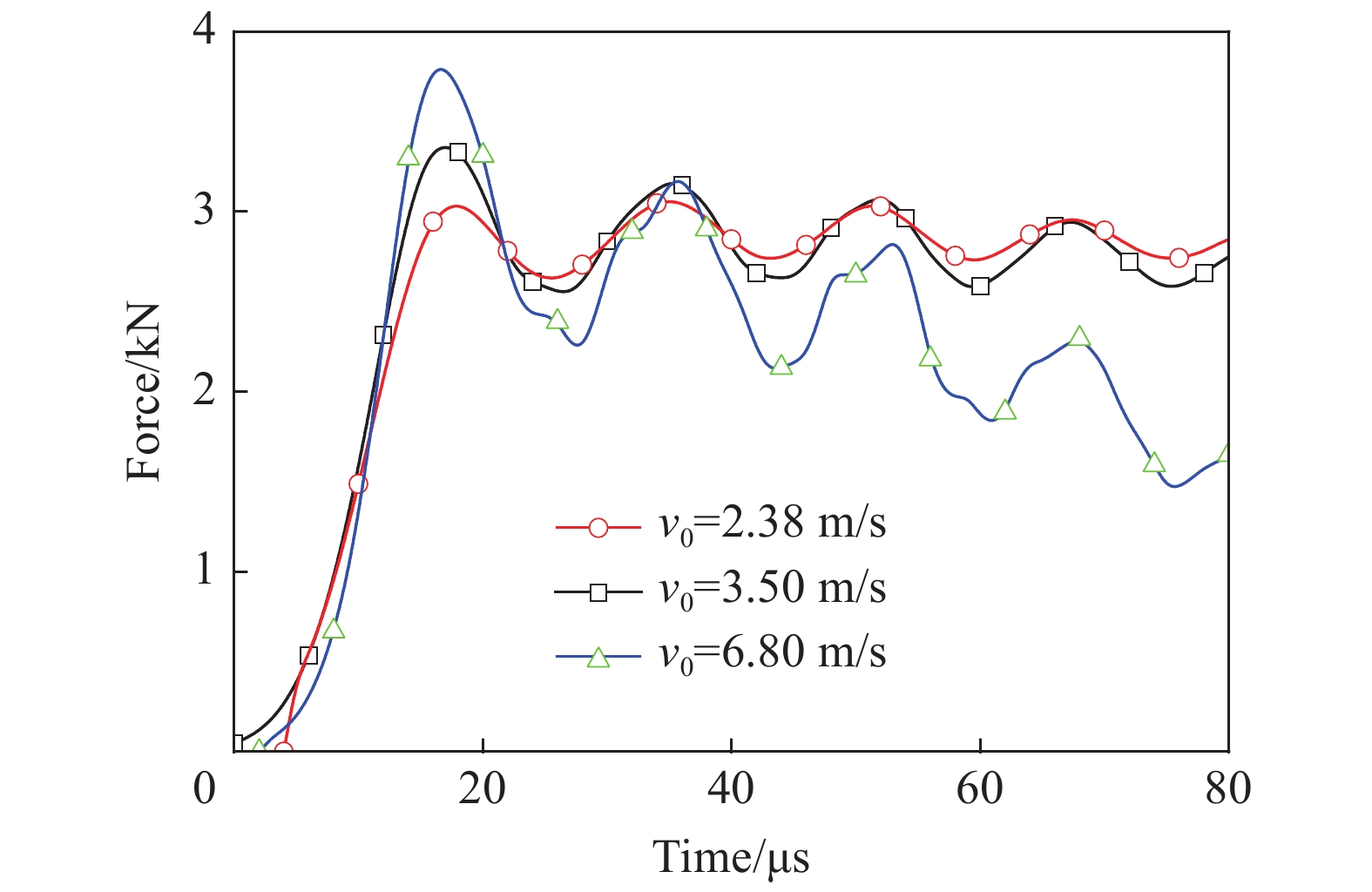

      图5(b)中,M型试样两端动态力均存在震荡现象。不同速度下的模拟结果如图6所示,显示:随着冲击速度的增大,试样载荷震荡也增大,并且震荡周期近似相同,约为15.78 μs。这是由于,M型试样结构中存在多个自由表面(如图1CBC1EF),应力波在试样中按ABCDEFG顺序传播,过程中将在自由面发生反射、透射。从AE距离为20.85 mm,按试样材料弹性波速5 170 m/s计算,来回反射传播时间约为8.2 μs,与震荡半周期近似相同。该震荡周期是应力波在自由面反射、透射引起,而其本身具有短历时上升,弥散震荡的矩形应力加载波经试样自由面反射、透射会被放大,加剧波形的震荡,这将影响实验拉伸应力分析。

      图  6  不同速度下载荷的震荡

      Figure 6.  Loading oscillation at different velocities

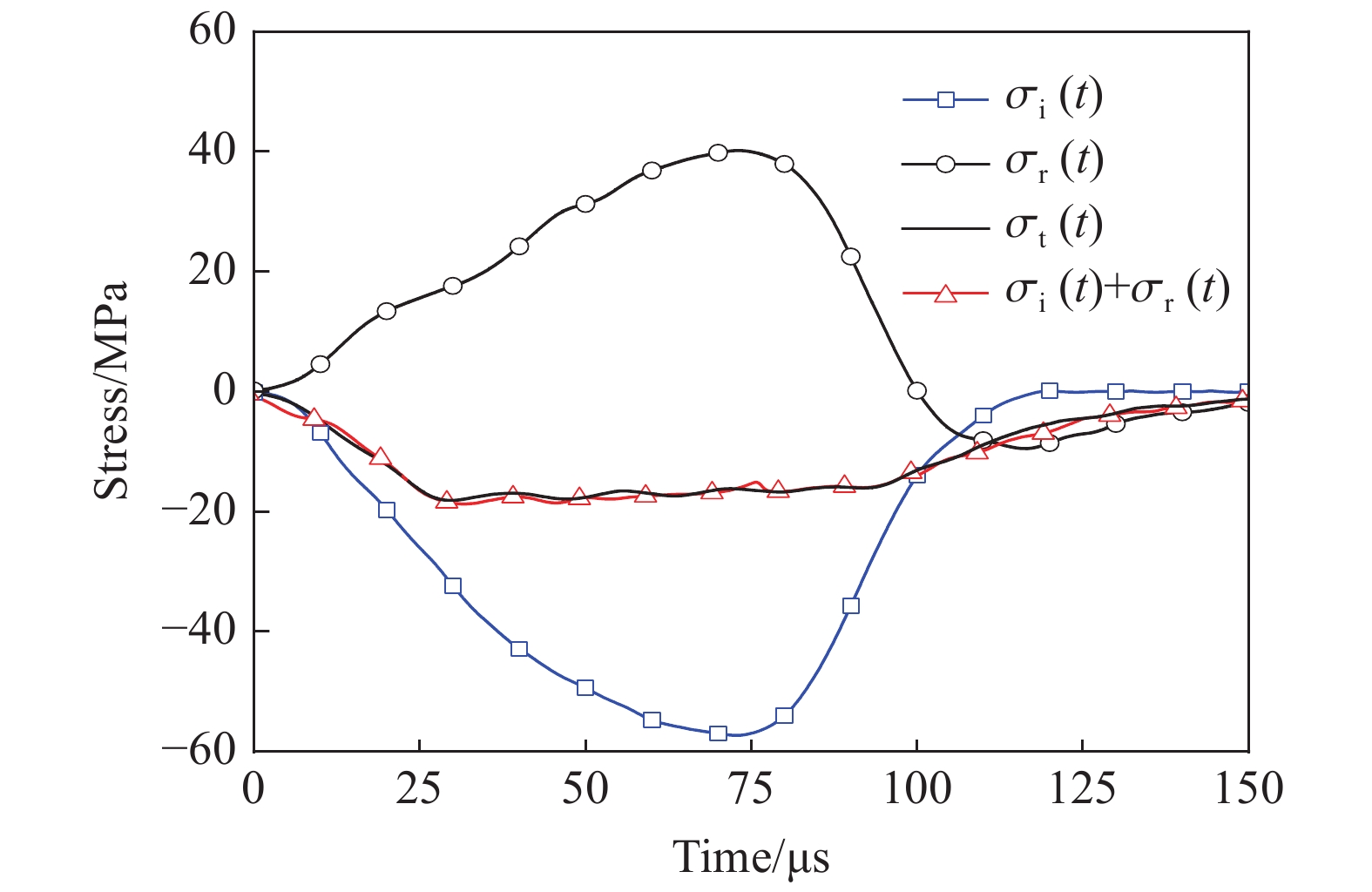

      为了减小动态力的震荡对实验分析的影响,在入射杆端加贴紫铜片,调整为三角波形加载。图7为三角波形加载的典型入射波、反射波和透射波,还给出了与${\varepsilon _{\rm{i}}}(t) + {\varepsilon _{\rm{r}}}(t)$的比较。由图7可见,与矩形波加载相比,试样两端力的震荡明显减小,同时试样两端准静态平衡假设也更好符合。因此,在高应变率下M型试样的Hopkinson实验中,建议采用波形整形器方式加载,有利于改善应力平衡、减小试样结构的影响。

      图  7  三角波加载下的入射波、反射波和透射波

      Figure 7.  Incident, reflected and transmitted wave by pulse shaper

    • 采用波形整形器加载时,有限元模拟的典型M型试样动态载荷$F(t)$和试样两端的总位移$U(t)$,如图8所示。作为比较,图8中还有试样拉伸标段两端的实际位移Ul$(t)$和通过入射波${\varepsilon _{\rm{i}}}(t)$、反射波${\varepsilon _{\rm{r}}}(t)$和透射波${\varepsilon _{\rm{t}}}(t)$按式(9)得到的试样两端总位移Ub$(t)$。由图8可见:Ub$(t)$与试样实际位移$U(t)$很好符合,表明采用Hopkinson一维应力分析可以准确得到M型试样两端的位移;而试样两端位移$U(t)$大于Ul$(t)$,正如上节分析,M型试样结构的弹性变形影响不能忽略,在计算拉伸标段应变时,需对$U(t)$进行修正,消除位移$U(t)$中由M型试样结构弹性变形引起的部分。

      图  8  动态载荷、位移和标段位移

      Figure 8.  Dynamic force, global and local displacement

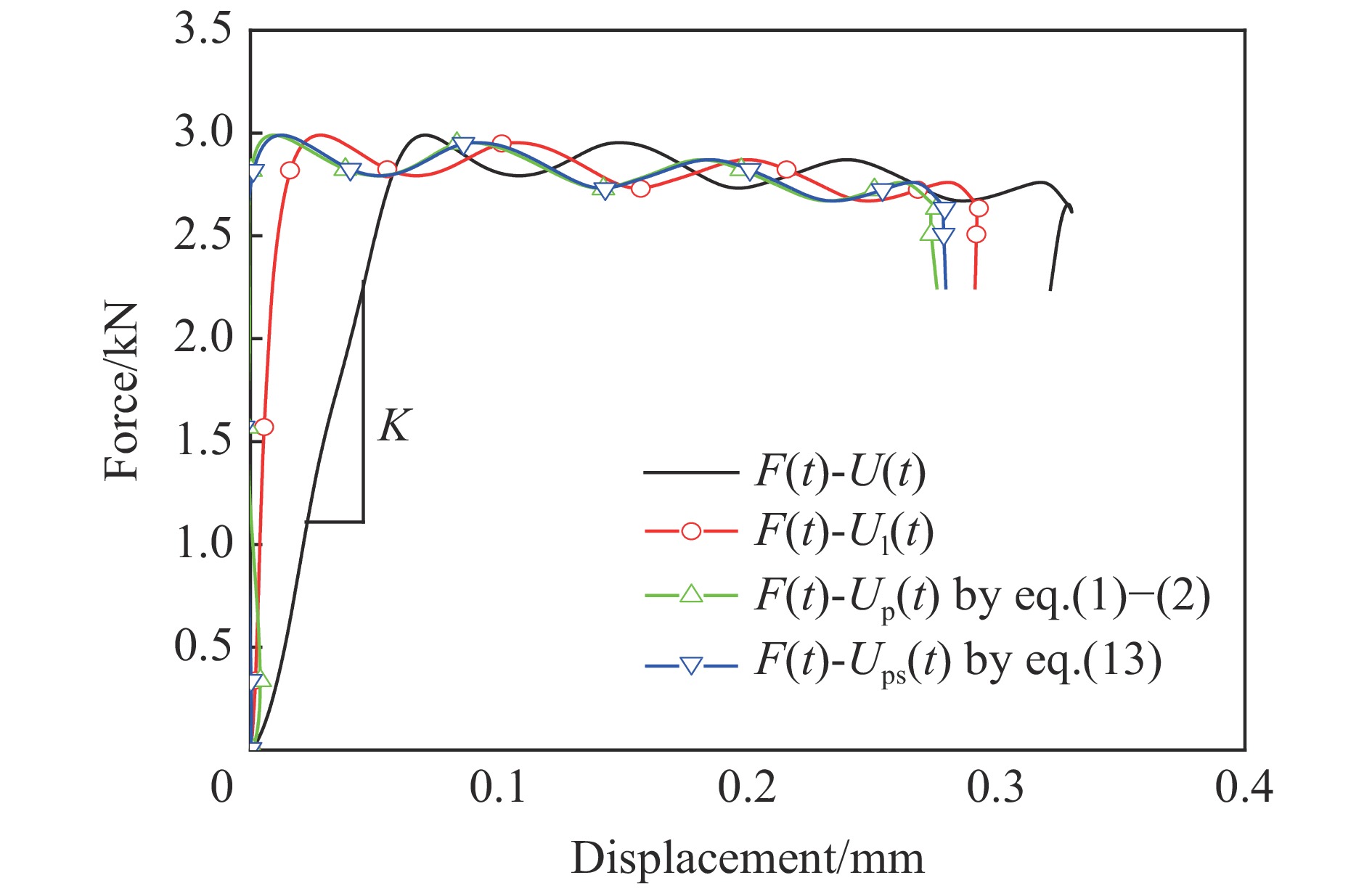

      M型试样载荷F(t)-位移U(t)曲线如图9所示,弹性段斜率K为M型试样的刚度系数,K=49.101 kN/mm。根据式(1)~(2),可计算试样拉伸标段的塑形变形位移:${U_{\rm{p}}}(t) = U(t) - {{F(t)} / K}$,相应的$F(t)$$U{\rm{p}}(t)$曲线如图9所示。为了校验拉伸塑性变形位移Up(t)的可靠性,图9还给出了有限元模拟的试样拉伸标段两端的实际位移Ul$(t)$,位移Ul$(t)$包含弹性和塑性变形两部分的贡献。因试样拉伸标段为单轴拉伸变形,塑性变形产生的位移$U_{\rm{ps}}(t)$为:

      图  9  力-位移曲线和修正

      Figure 9.  Amendment of force-displacement curve

      $U_{\operatorname{ps} }^{}(t) = {U_l}(t) - F(t){l_0}/({E_s}{A_s})$

      式中:$F(t){l_0}/({E_s}{A_s})$为标段弹性变形部分。相应的$F(t)$$U_{\rm{ps}}(t)$曲线如图9所示,可见$F(t)$$U_{\rm{ps}}(t)$曲线与$F(t)$${U_{\rm{p}}}(t)$曲线符合,说明对试样整体位移$U(t)$弹性修正后可以得到精确的试样拉伸标段塑性位移${U_{\rm{p}}}(t)$,这验证了修正方法的可行性。因此,在M型试样Hopkinson动态拉伸实验中,可以通过入射波、反射波和透射波,直接采用式(10)~(12),得到M型试样拉伸标段的应力、塑形应变和应变率。

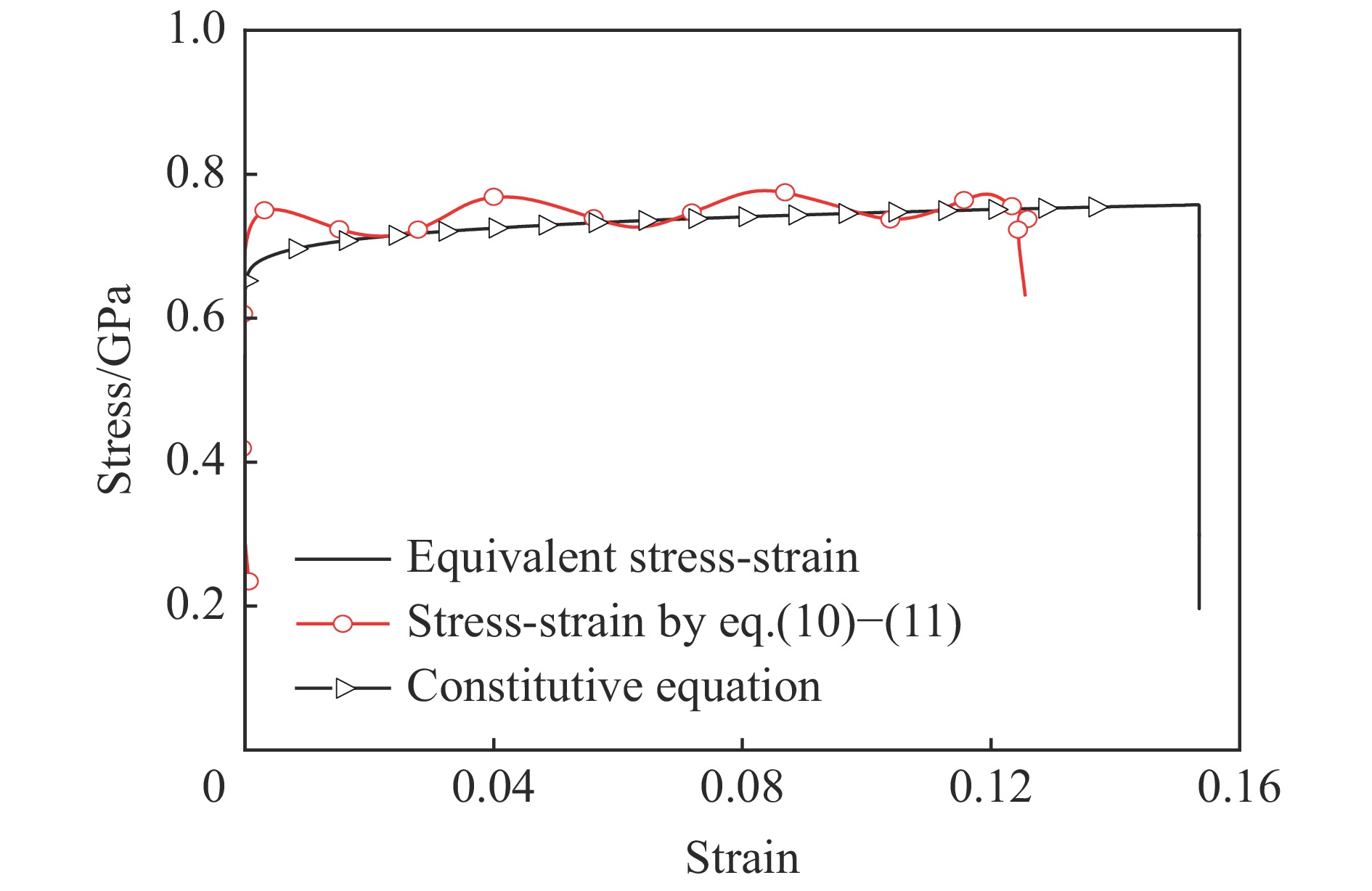

      图10为不同撞击速度下有限元计算的一组动态真应力应变曲线,图10还给出了试样拉伸标段中点的等效应力应变曲线和相应材料的本构方程曲线,三者符合较好。这表明,基于Hopkinson压杆的M型试样动态拉伸实验的应力-塑性应变曲线能较好地反映材料的动态拉伸性能。图11为不同冲击速度(1.7~6.8 m/s)下,有限元模拟的一组应力应变曲线。由图11可见,加载应变率可达4 700 s−1甚至更高,因此,基于Hopkinson压杆的M型试样拉伸实验可实现高应变率的动态拉伸测试。

      图  10  实验模拟应力应变曲线和本构方程

      Figure 10.  Stress-strain curves and constitutive equation

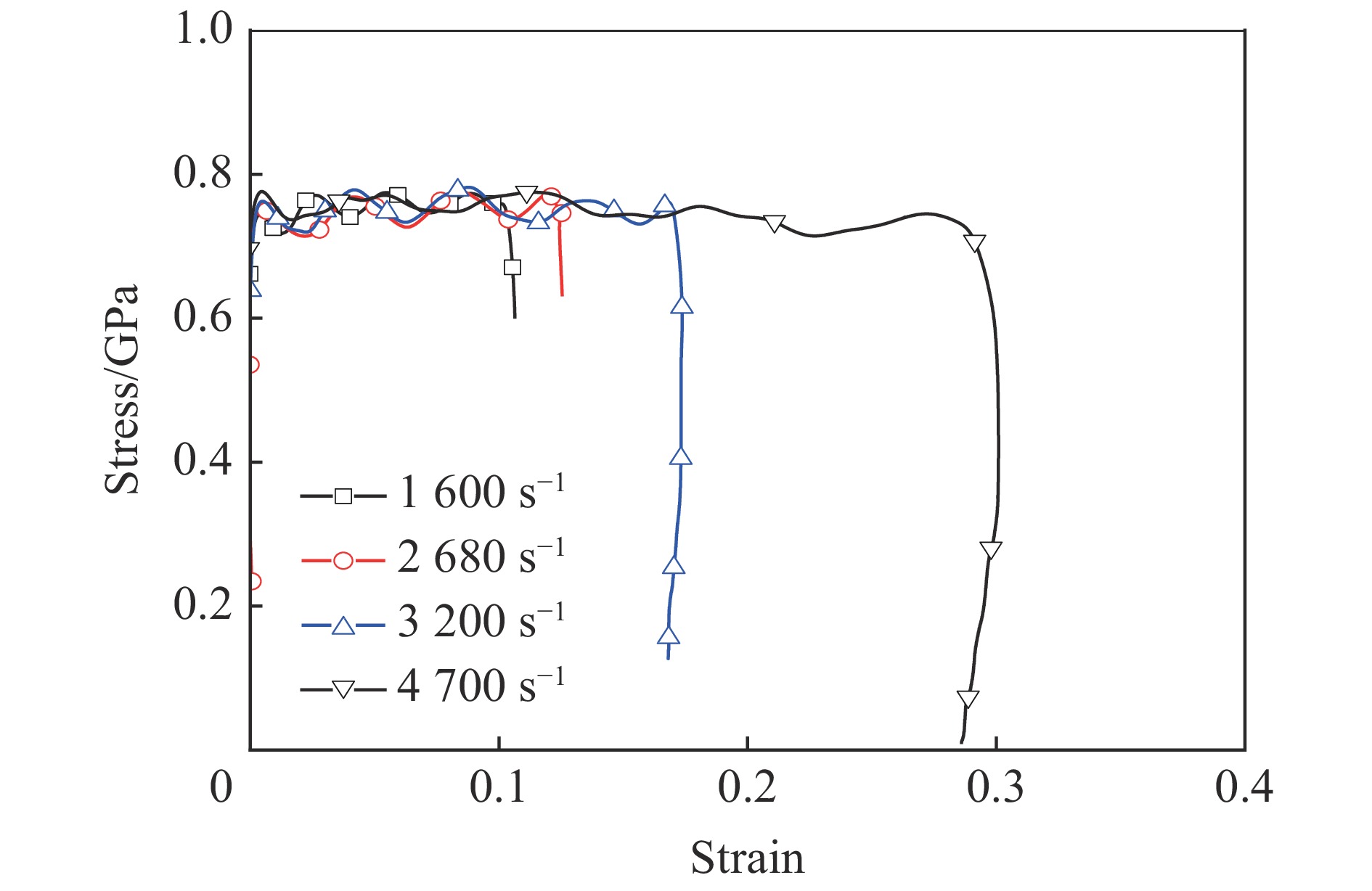

      图  11  不同应变率下的真应力应变曲线

      Figure 11.  True stress-strain curves under different strain rates

    • M型拉伸试样由德国Eos M280型金属粉末3D打印机制备。采用颗粒度为35 μm的GP1不锈钢粉制作,其成分化学成分分别为:w(Fe)= 74.54%,w(Mn)=0.61%,w(Cu)=2.69%,w(Si)=0.63%,w(C)=0.05%,w(Cr)=17.54%,w(Ni)=4.36%。制备过程中,采用氮气保护,防止氧化[18]。一次整版打印46个M试样,以保证制备的试样性能一致。

    • 对GP1不锈钢M型试样开展准静态和Hopkinson动态拉伸实验。为了验证实验数据分析方法的可靠性,试样表面喷涂散斑,采用FASTCAM APX RS超高速相机(采样频率106 s-1)记录实验动态变形,采用二维图像相关法(DIC)分析可直接得到试样拉伸标段的位移、应变,用于与实验数据分析得到的结果比较、验证。

      准静态M型试样拉伸实验在MTS-810型材料试验机上完成,采用位移控制,速度为0.04 mm/s。动态M型试样拉伸实验在直径$\varnothing $14.5 mm的Hopkinson压杆上进行,考虑拉伸透射波信号较小,在实验中采用铝合金压杆,子弹长度300 mm,在入射杆端加贴厚0.5 mm紫铜片波形整形器。

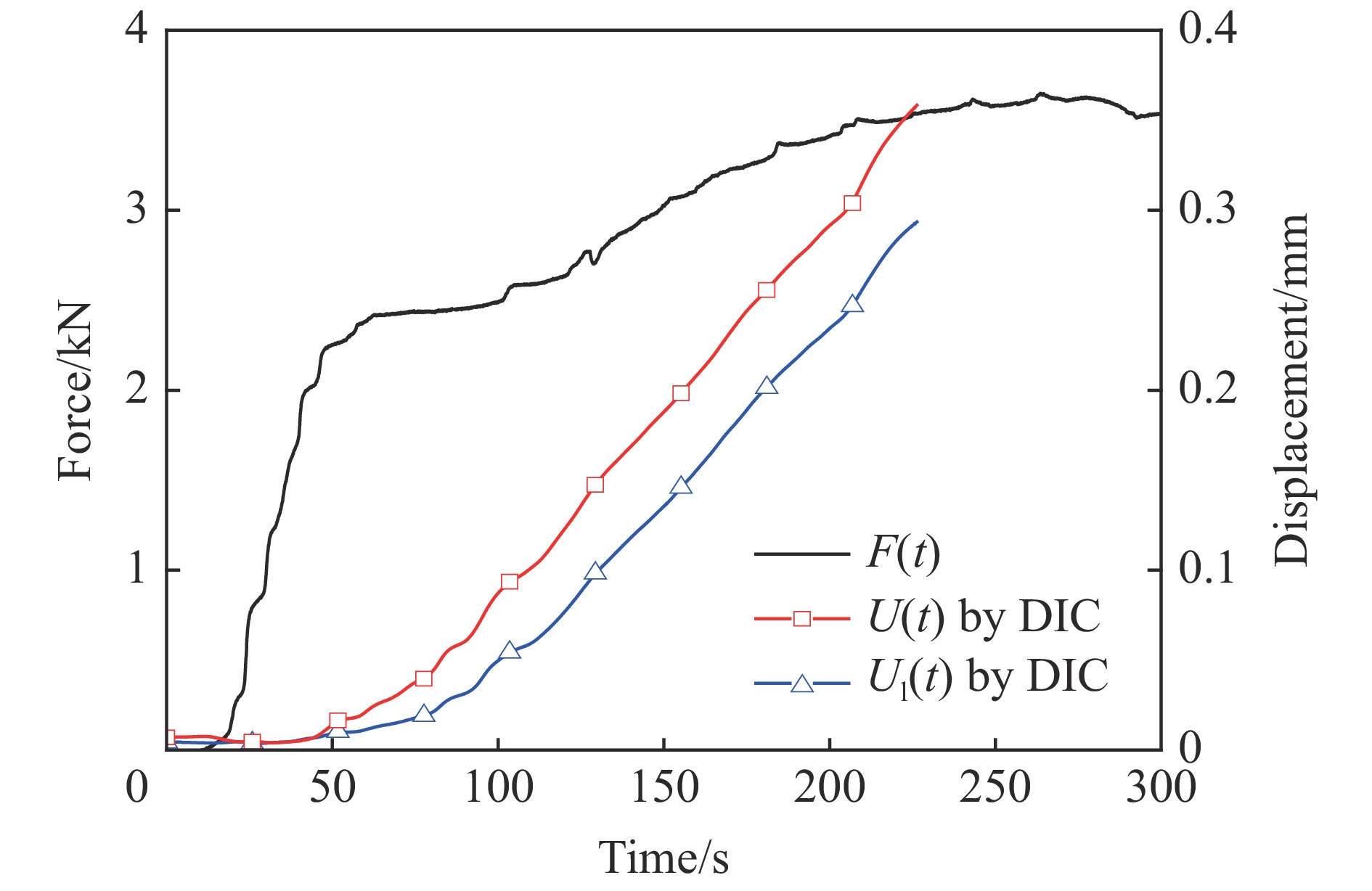

    • 图12为准静态实验测到的载荷$F(t)$和试样两端压缩位移$U(t)$,其中,$U(t)$采用DIC分析得到。作为比较,图12还给出了DIC分析得到的试样拉伸标段的位移Ul$(t)$。与理论、有限元分析结果相同,实验测到的试样两端位移$U(t)$大于拉伸标段局部位移Ul$(t)$。为了获得精确的拉伸标段应变,必须进行弹性修正。需要说明的是,在较变形大时,由于试样表面喷涂散斑会脱落破坏,DIC分析无法得到加载过程完整的变形$U(t)$和标段拉伸位移Ul$(t)$

      图  12  载荷和位移曲线

      Figure 12.  Load and displacement curves

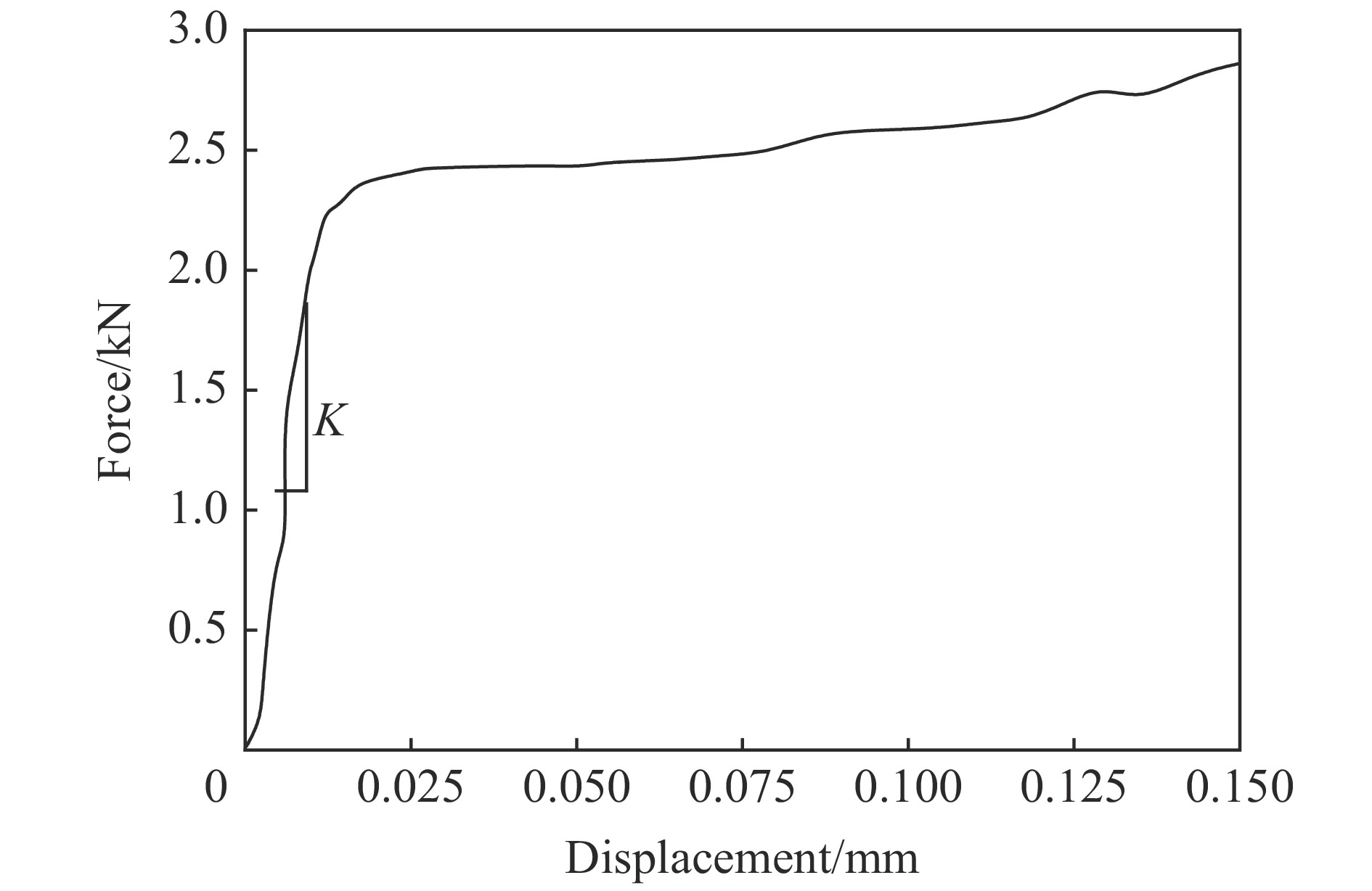

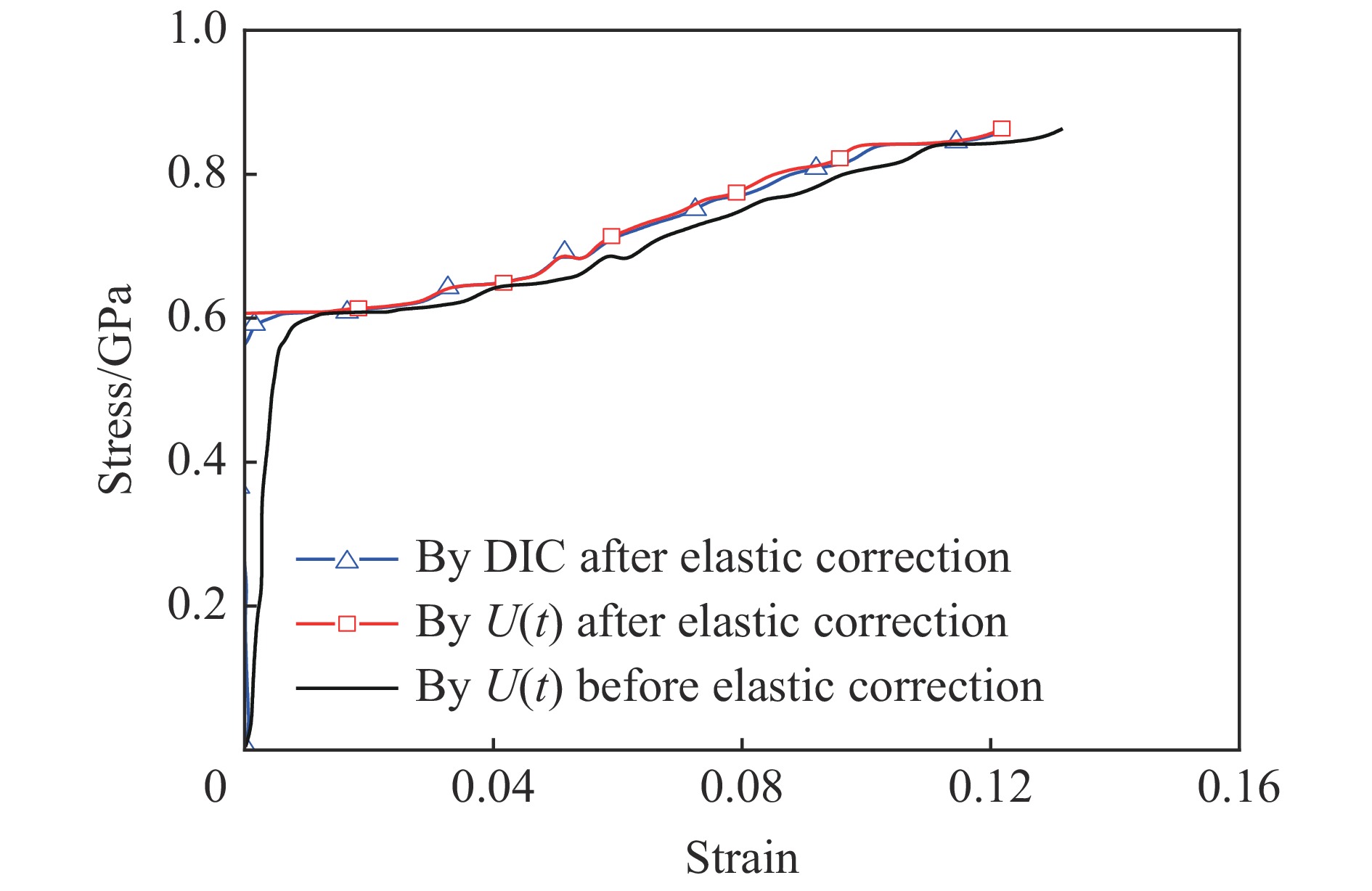

      图13为实验测到的试样两端的载荷$F(t)$-位移$U(t)$曲线,该曲线弹性段的斜率K即为实验试样的刚度系数,K=40.6 kN/mm。结果与有限元数值模拟的刚度系数(K=49.1 kN/mm)基本一致。按式(2)对U(t)弹性修正得到拉伸标段塑性位移${U_{\rm{p}}}(t)$,再按式(5)~(6)计算试样的真应力-塑性应变曲线。图14为弹性修正前和修正后的材料准静态真应力-应变曲线。作为验证比较,图14还给出了采用DIC分析直接得到的试样拉伸标段中点的轴向应力-塑性应变曲线,可见对位移$U(t)$修正后,按式(5)~(6)得到的应力应变曲线与DIC分析直接测得的应力应变曲线符合很好。这表明,改进封闭M型试样设计后,拉伸标段很好满足单轴拉伸状态,所采用的位移修正处理方法可消除试样结构弹性变形的影响,满足材料单轴拉伸性能实验测试要求。

      图  13  试样两端的载荷-位移曲线

      Figure 13.  Force-displacement curve

      图  14  应力应变曲线及弹性修正

      Figure 14.  Stress-strain curves before and after elastic correction

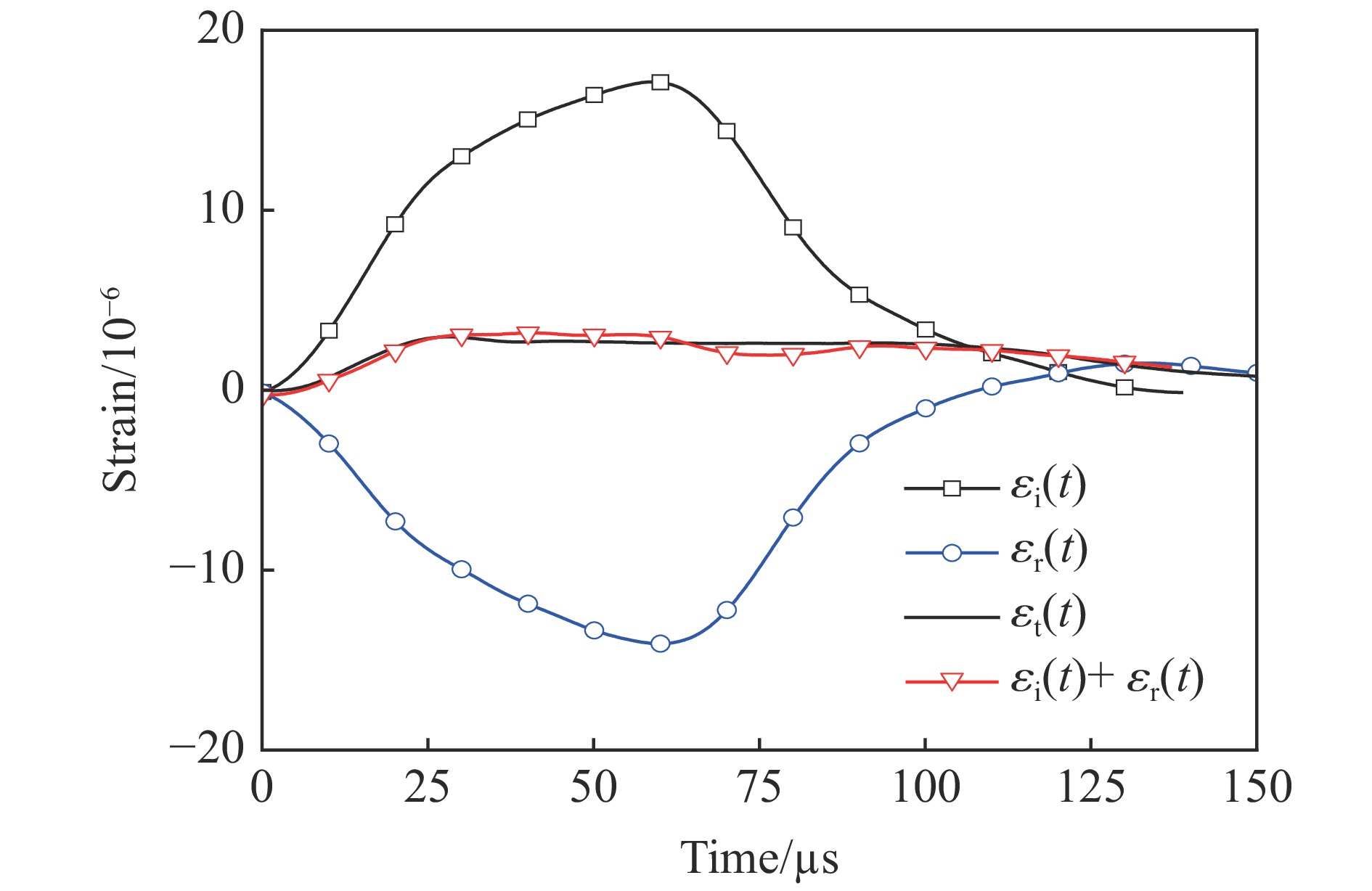

    • 采用Hopkinson压杆对GP1不锈钢封闭M型试样开展了系列动态拉伸实验,撞击杆速度为3.4~6.8 m/s,图15为一组典型的入射波、反射波和透射波。图15还给出了相应的${\varepsilon _{\rm{i}}}(t) + {\varepsilon _{\rm{r}}}(t)$的波形,它与透射波${\varepsilon _{\rm{t}}}(t)$较好符合,表明M型试样能很好满足一维应力假设。

      图  15  典型的入射波、反射波及透射波

      Figure 15.  Typical incident, reflected and transmitted waves

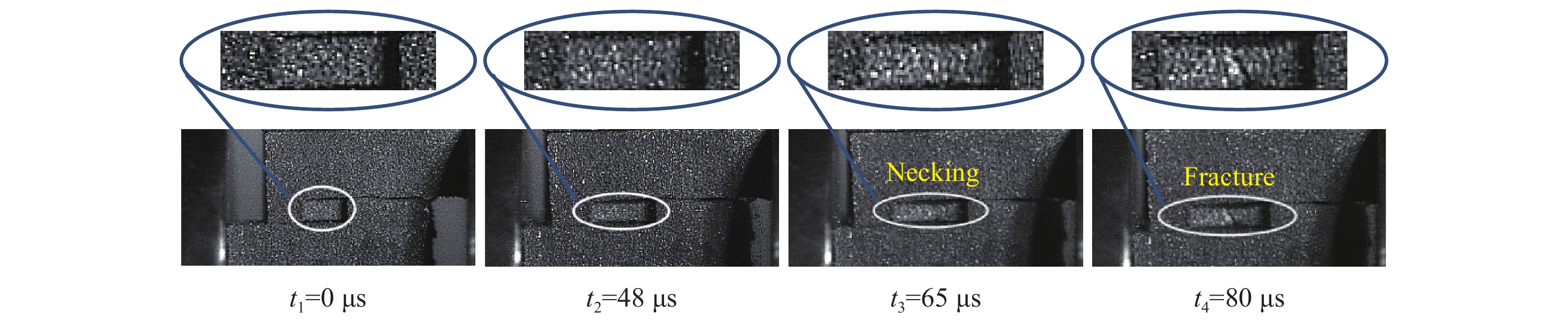

      图16为超高速相机记录的M型试样加载时的变形、断裂过程。由图16可见,试样整体虽略有畸变,但试样拉伸标段的伸长变形过程,是从初始均匀变形,到t=65 μs时进入颈缩,再到最后的断裂,且试样断裂发生在标段中部。这表明,拉伸标段保持了较均匀拉伸状态,畸变附加弯矩的影响很小。

      图  16  试样加载过程

      Figure 16.  Specimen loading process

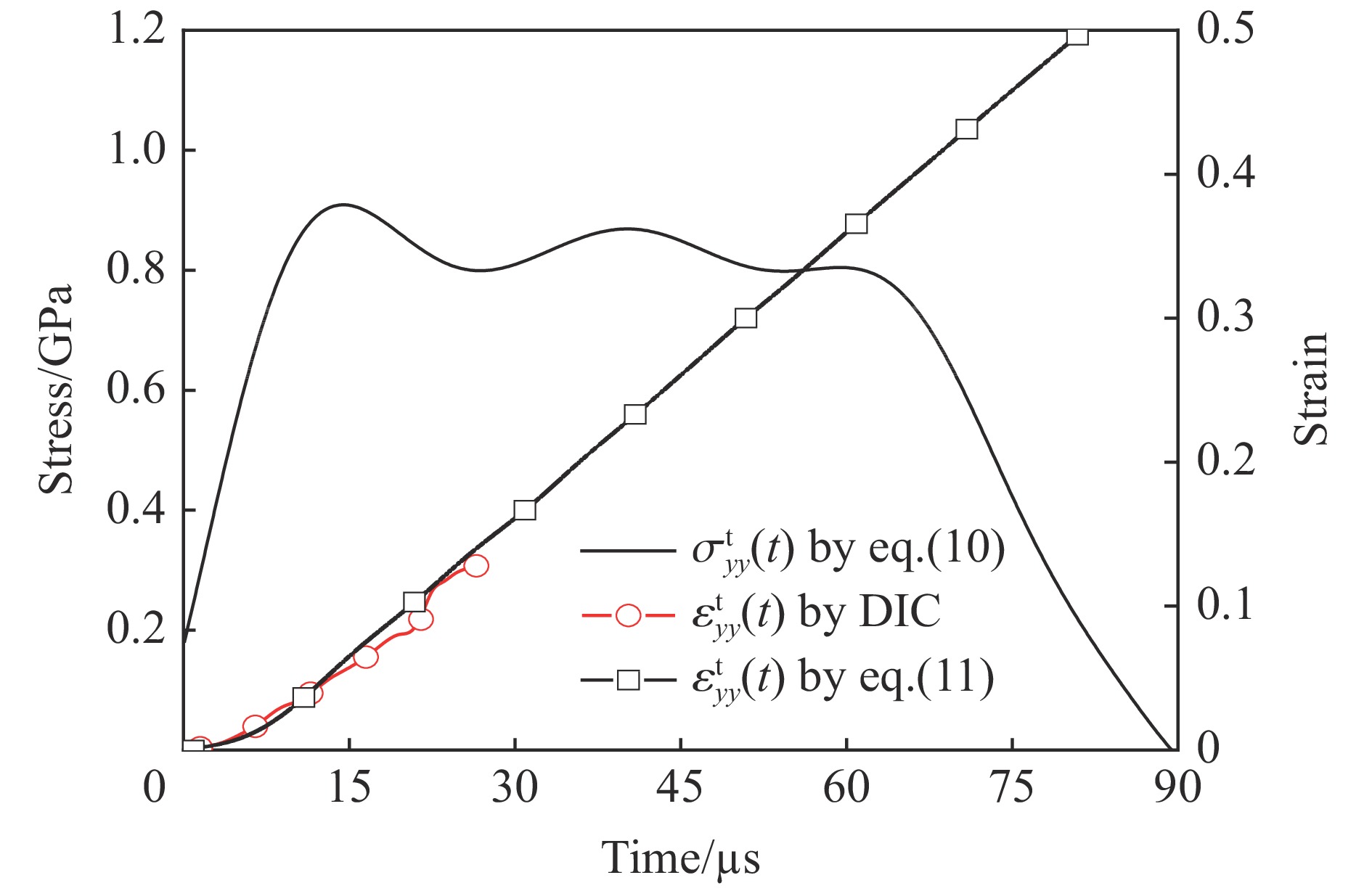

      图17为由入射波${\varepsilon _{\rm{i}}}(t)$、透射波${\varepsilon _{\rm{t}}}(t)$按式(10)~(11)得到的M型试样拉伸标段应力σyyt$(t)$、塑性应变εyyt$(t)$。其中,计算中采用了准静态实验的试样刚度系数(K=40.6 kN/mm)对结果进行了修正。作为比较,图17还给出DIC分析直接得到的拉伸标段中点的轴向应变εyy$(t)$。由于变形较大时,试样表面散斑脱落,DIC只测到小于0.12的应变。结果显示,按Hopkinson一维应力假设计算得到的试样塑性拉伸应变与DIC分析直接得到的轴向塑性应变较好符合,这验证了弹性修正方法的合理性。因此,在实验中,只要M型试样满足分离式Hopkinson实验一维应力假设,就可以利用式(11)计算得到M型试样拉伸标段的塑性应变。

      图  17  应力、应变曲线

      Figure 17.  Stress and strain curves

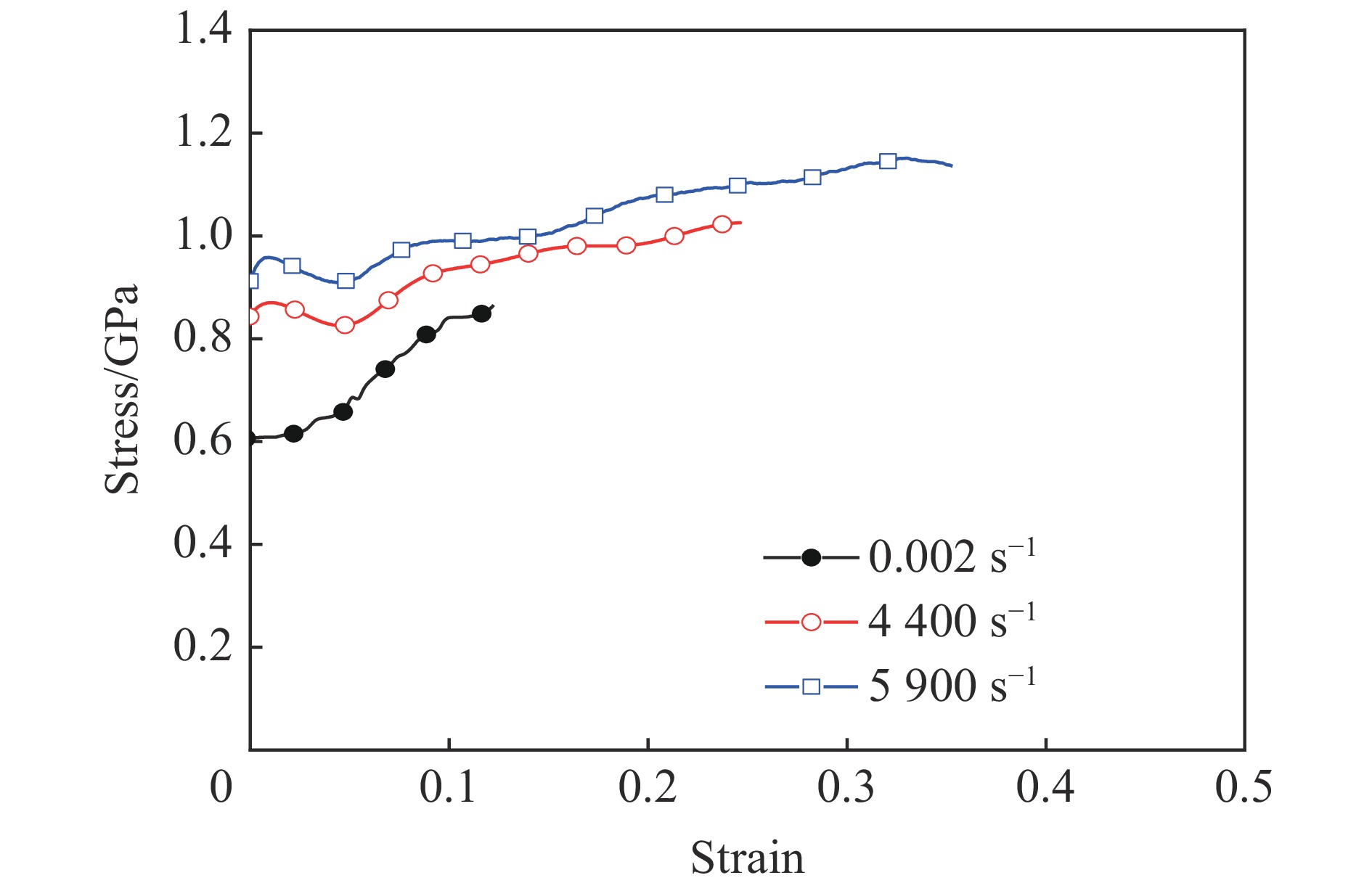

      图18为一组不同应变率下实验测得的拉伸应力应变曲线,最大的应变率达5 900 s−1甚至更高。可见,基于Hopkinson压杆的M型试样动态拉伸实验,可以方便地用于材料高加载率的动态拉伸性能测试。

      图  18  拉伸应力应变曲线

      Figure 18.  Tensile stress-strain curves

    • 采用有限元数值模拟和实验验证方法,对M型试样的设计和准静态、动态拉伸实验方法进行了分析,通过改进封闭M型试样设计,增强试样整体刚度,有效减少了试样的转动畸变和对拉伸标段的附加弯矩影响,保证了拉伸段均匀变形。结果如下。

      (1)可以利用Hopkinson压杆对封闭的M型试样进行动态加载,满足一维应力假设,该方法避免拉伸试样与Hopkinson杆端的连接问题,加载方便,具用较高精度;

      (2)有限元和实验验证,可以采用M型试样刚度系数K修正位移,消除试样结构弹性变形对测试的影响,计算得到精确的拉伸标段的塑性应变;

      (3)采用波形整形器加载,可显著改善试样结构引起的载荷震荡和两端应力平衡,得到动态应力应变曲线,实现5 900 s−1甚至更高应变率下的动态拉伸实验。

      研究为M型试样拉伸实验设计和应用提供了参考。
