  • 摘要: 以甲烷为代表性气体,研究了半封闭管道中设置多孔障碍物对可燃气体爆炸火焰传播的影响,基于大涡模拟对实验进行了重现,对比了实验与模拟中火焰传播过程的形状、位置及速度,分析了模拟结果中火焰穿过障碍物前后的流场和表面积变化,给出了衡量火焰褶皱程度的指标及算法。结果表明:大涡模拟结果与实验结果有较好的一致性;火焰在存在障碍物的管道内传播,经历层流快速膨胀、受阻回流、湍流快速发展和脉动减速4个阶段,各阶段火焰依次分别呈现加速、减速、二次加速、二次减速的波动变化;当可燃气体在开口与点火位置同端的管道内爆炸,火焰在接近障碍物时,受管道封闭端和障碍物约束显著,而出现脉动回流现象;火焰穿过多孔障碍物后,传播速度骤升至峰值,较未穿过障碍物前的最大速度可增加58.7%;障碍物是导致火焰面破碎以及面积褶皱率增大的直接原因,火焰褶皱率最大可达44.8%,比未穿过障碍物前的最大褶皱率增大39.27%。

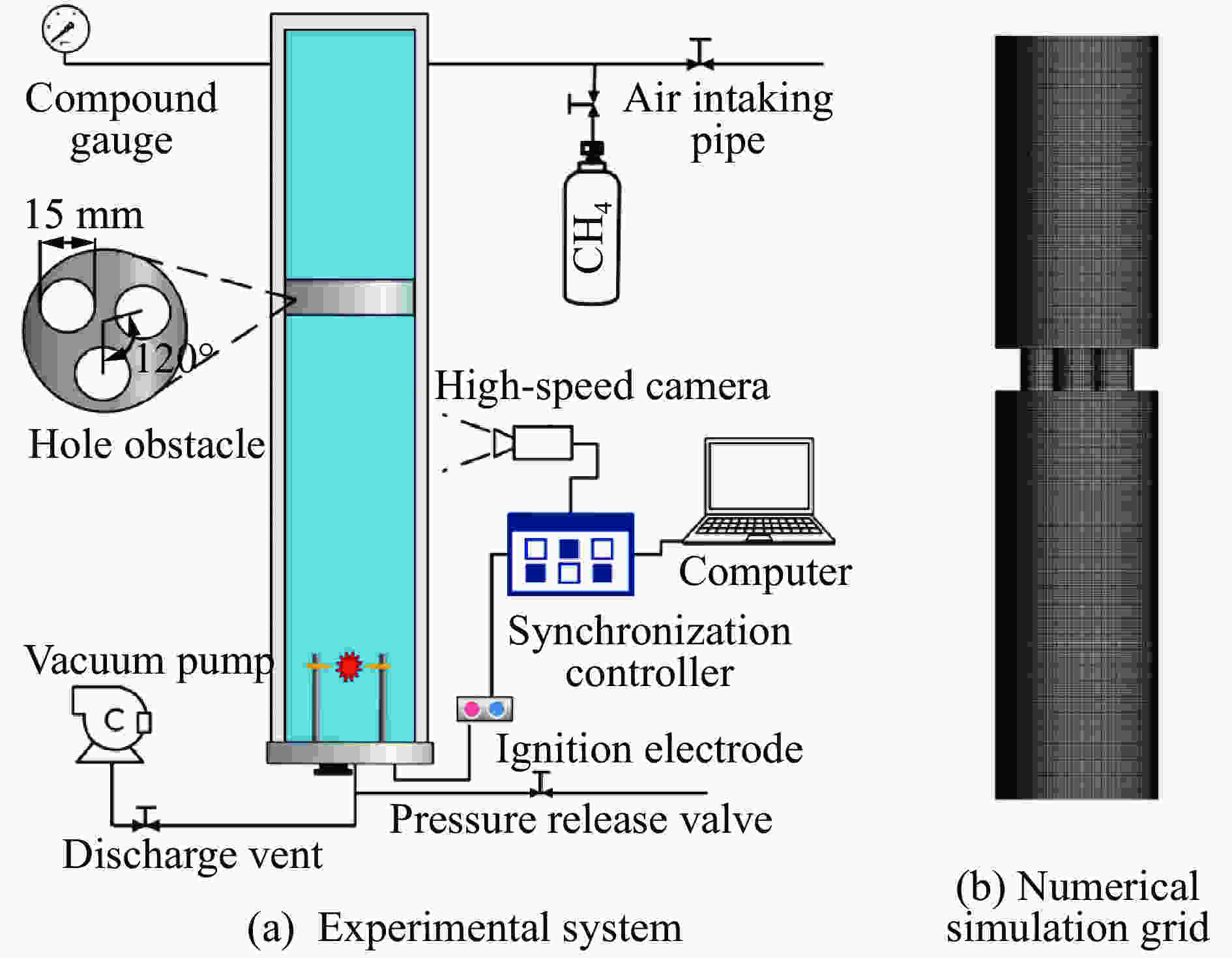

  • 图 1  实验系统及数值模拟网格

    Figure 1.  Experimental system and numerical simulation grid

    图 2  多孔障碍物管道内火焰传播的高速摄影图像

    Figure 2.  High-speed photographic images of flame propagation in a multi-hole obstacle pipe

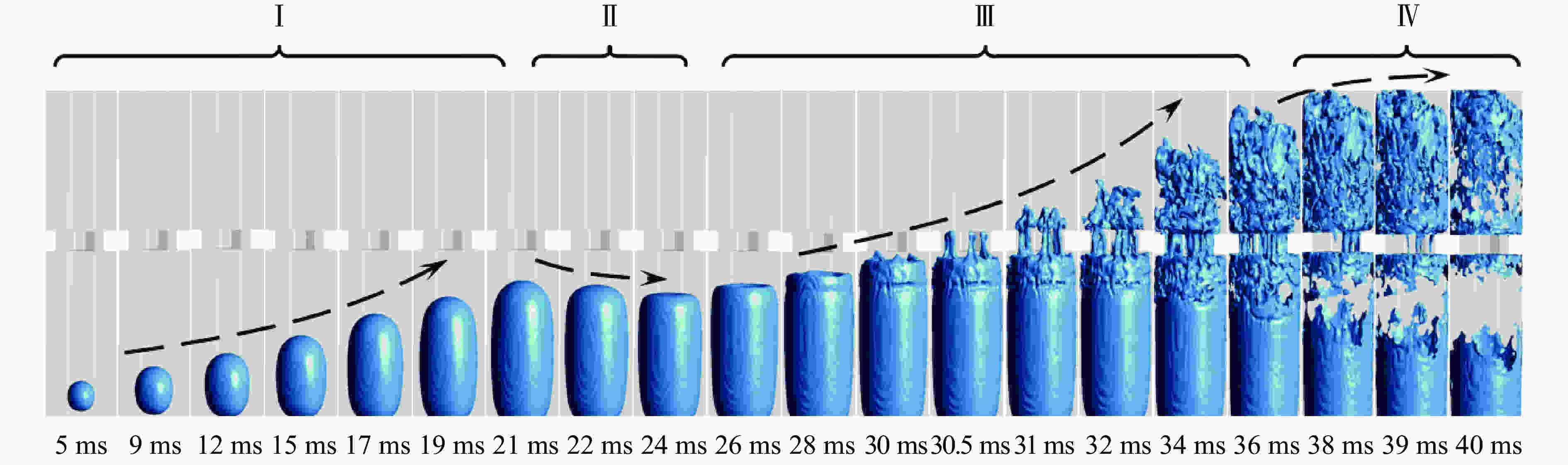

    图 3  大涡模拟计算多孔障碍物管道内火焰结构时间序列

    Figure 3.  Sequence of three-dimensional flame structure by LES model in a multi-hole obstacle pipe

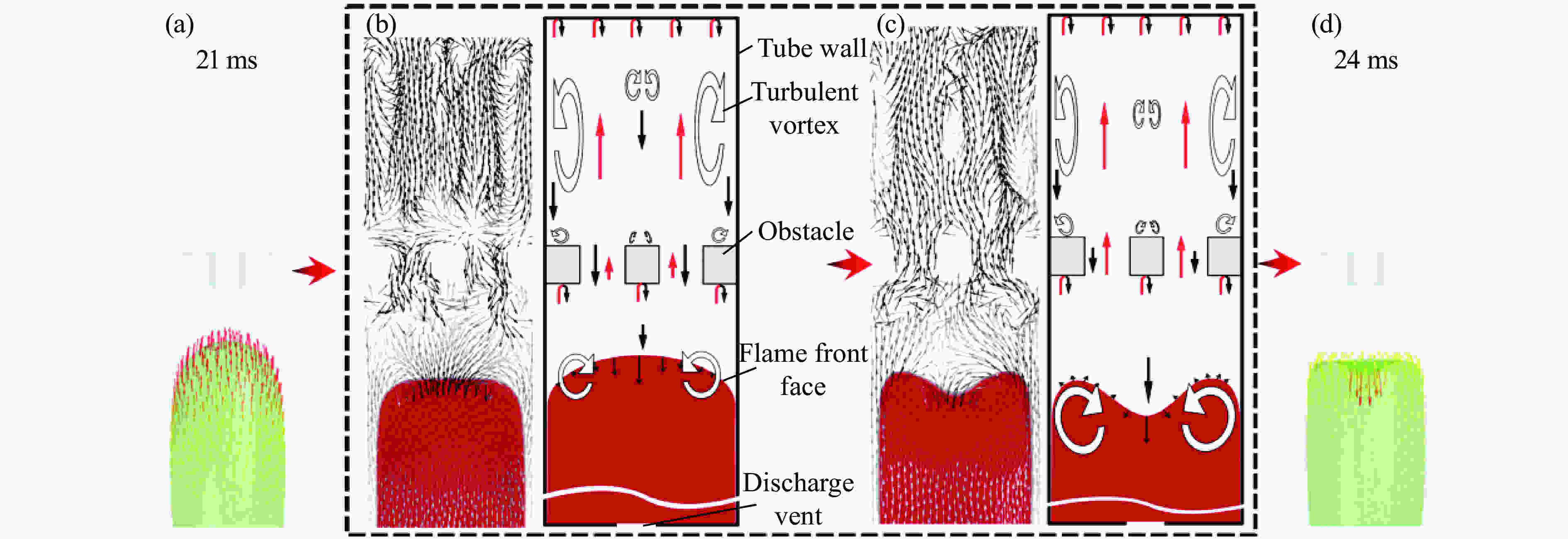

    图 4  火焰在第Ⅱ阶段回流时管道内流场变化结构

    Figure 4.  Flow field structure in the duct during the return of the flame in phase Ⅱ

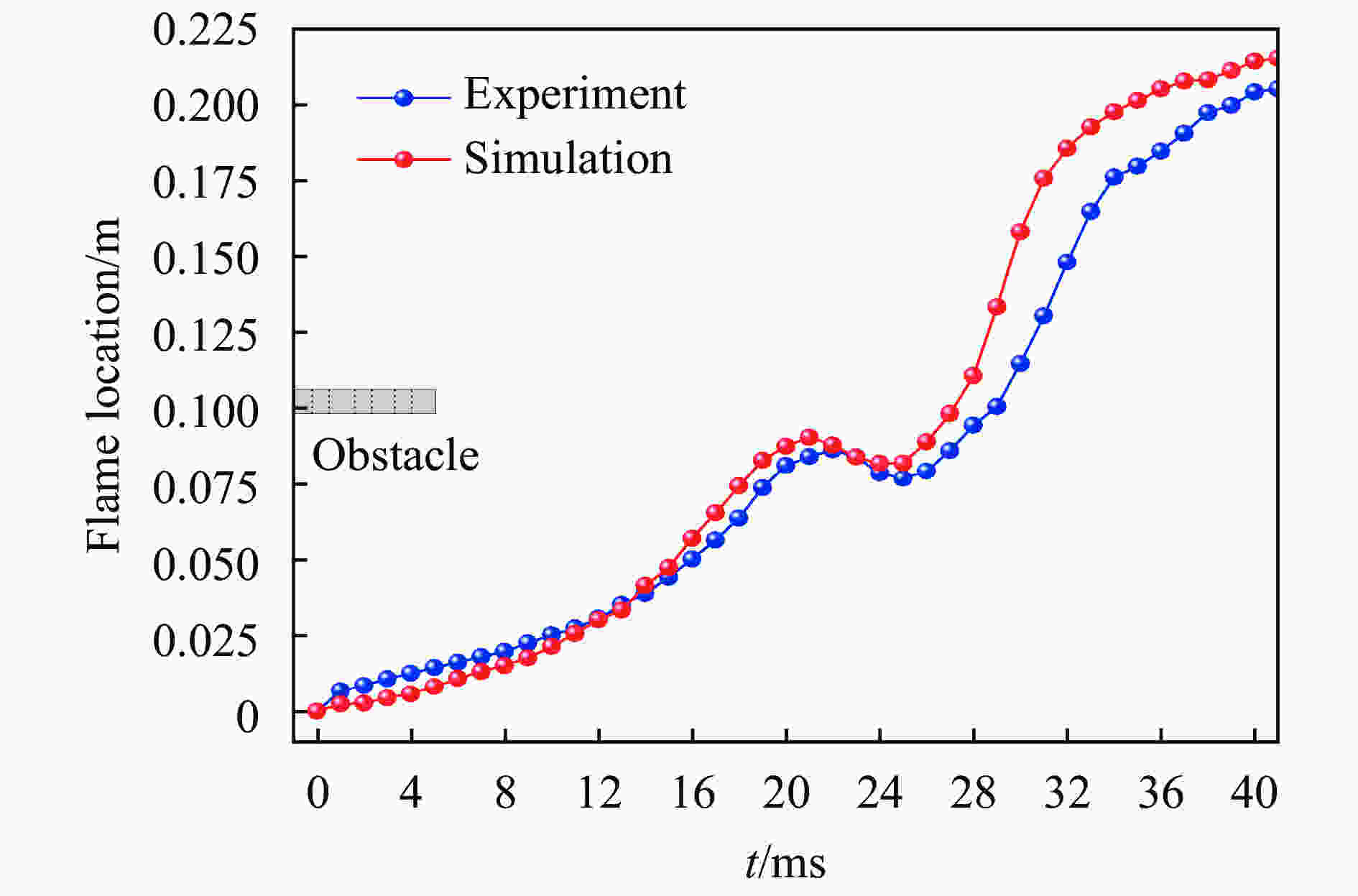

    图 5  火焰位置时程曲线

    Figure 5.  Histories of flame front location

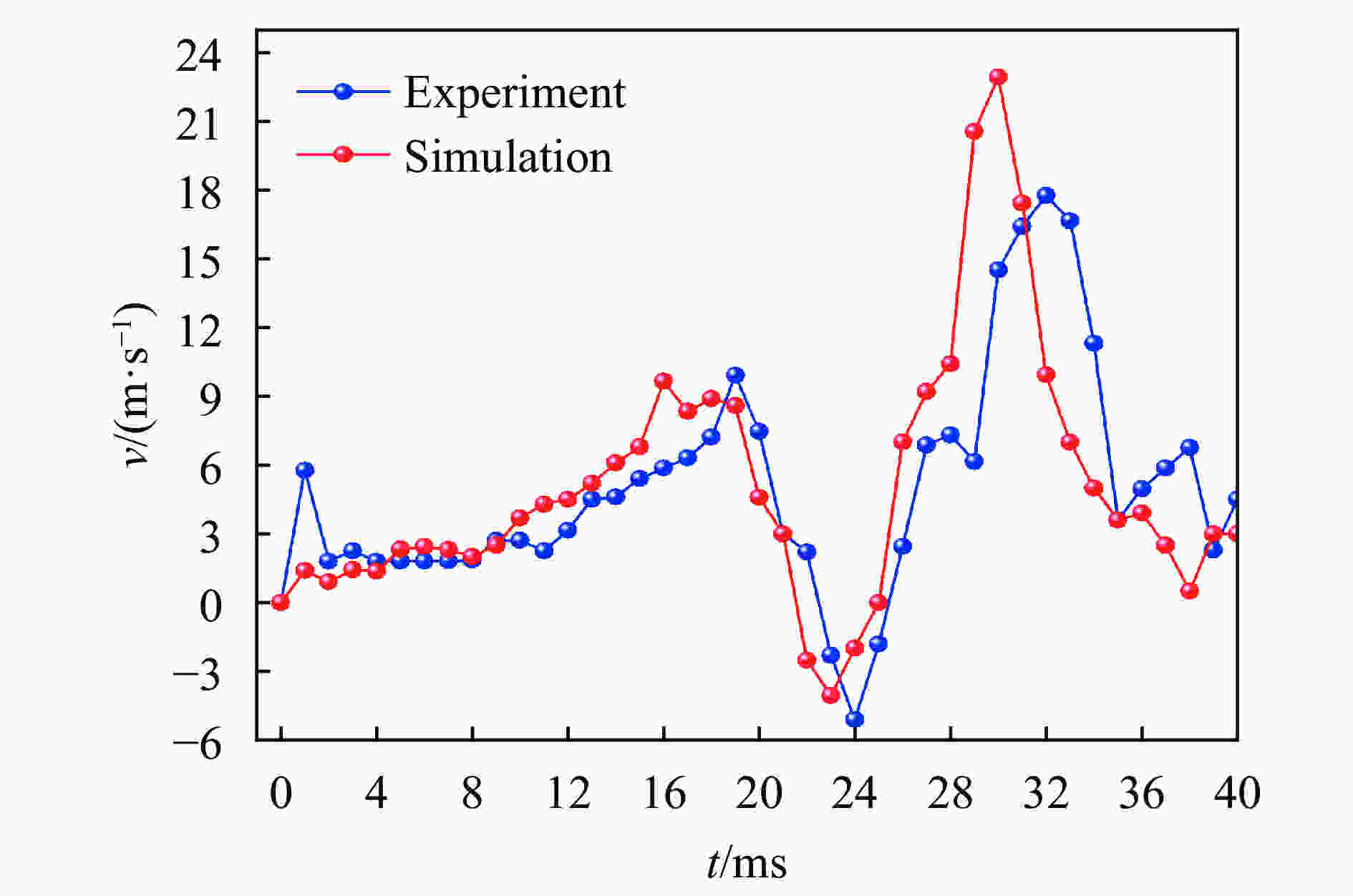

    图 6  火焰速度时程曲线

    Figure 6.  Histories of flame front surface velocity

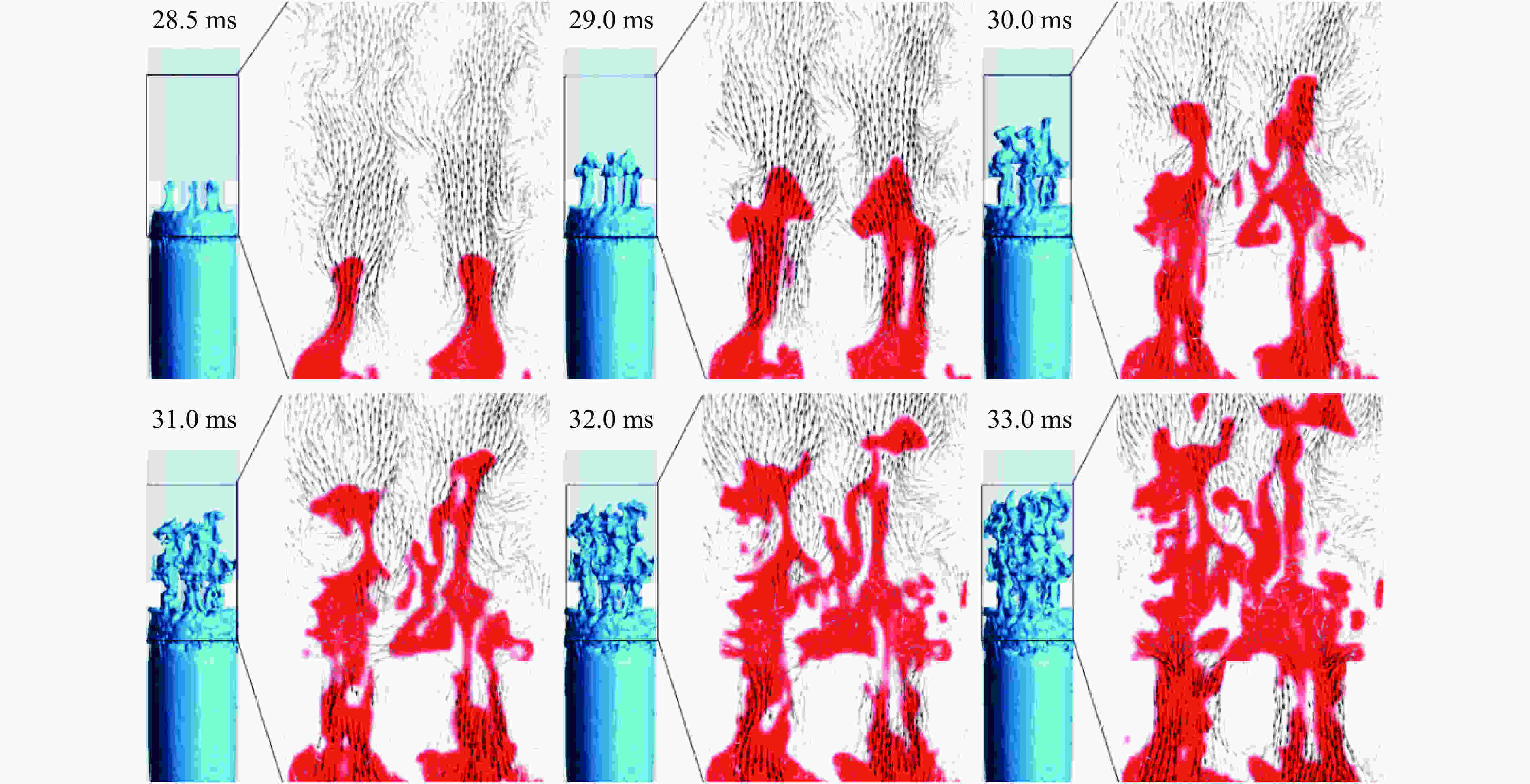

    图 7  障碍物前后管内火焰面及流场变化

    Figure 7.  Changes of flame front and flow field before and after the obstacle

    图 8  单孔障碍物管道内LES模拟的火焰和温度场[22]

    Figure 8.  Flame and temperature fields simulated by LES in a single-hole obstacle pipe[22]

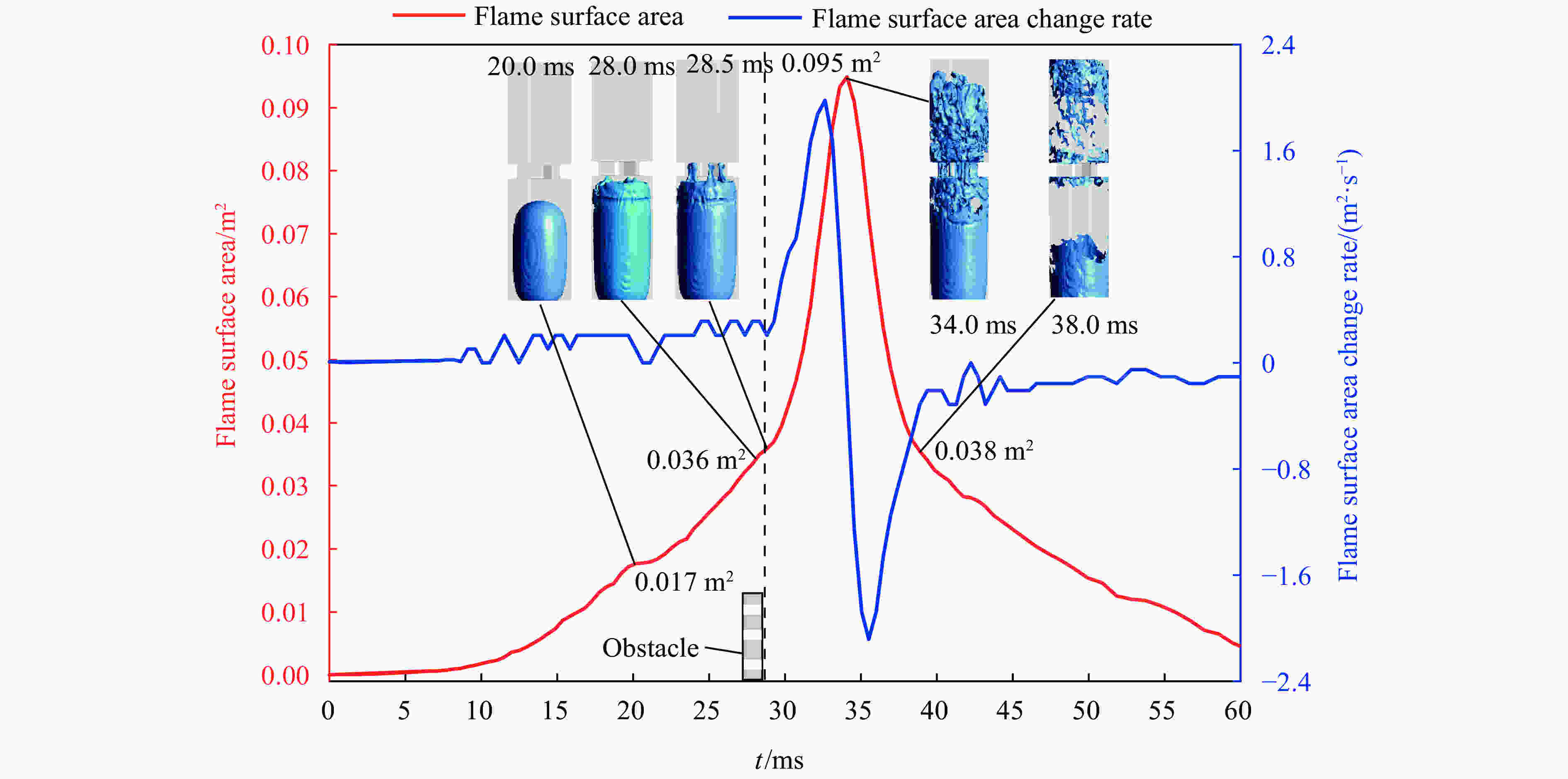

    图 9  火焰面积变化

    Figure 9.  Change of flame area

  • [1] LI G Q, DU Y, QI S, et al. Explosions of gasoline-air mixtures in a closed pipe containing a T-shaped branch structure [J]. Journal of Loss Prevention in the Process Industries, 2016, 43: 529–536. DOI: 10.1016/j.jlp.2016.07.022.
    [2] 杜扬, 李国庆, 吴松林, 等. T型分支管道对油气爆炸强度的影响 [J]. 爆炸与冲击, 2015, 35(5): 729–734. DOI: 10.11883/1001-1455(2015)05-0729-06.
    DU Y, LI G Q, WU S L, et al. Effects of a T-shaped branch pipe on overpressure of gasoline-air mixture explosion [J]. Explosion and Shock Waves, 2015, 35(5): 729–734. DOI: 10.11883/1001-1455(2015)05-0729-06.
    [3] JOHANSEN C, CICCARELLI G. Modeling the initial flame acceleration in an obstructed channel using large eddy simulation [J]. Journal of Loss Prevention in the Process Industries, 2013, 26(4): 571–585. DOI: 10.1016/j.jlp.2012.12.005.
    [4] 王公忠, 张建华, 李登科, 等. 障碍物对预混火焰特性影响的大涡数值模拟 [J]. 爆炸与冲击, 2017, 37(1): 68–76. DOI: 10.11883/1001-1455(2017)01-0068-09.
    WANG G Z, ZHANG J H, LI D K, et al. Large eddy simulation of impacted obstacles’ effects on premixed flame’s characteristics [J]. Explosion and Shock Waves, 2017, 37(1): 68–76. DOI: 10.11883/1001-1455(2017)01-0068-09.
    [5] WANG C, HUANG F L, ADDAI E K, et al. Effect of concentration and obstacles on flame velocity and overpressure of methane-air mixture [J]. Journal of Loss Prevention in the Process Industries, 2016, 43: 302–310. DOI: 10.1016/j.jlp.2016.05.021.
    [6] MASRI A R, IBRAHIM S S, NEHZAT N, et al. Experimental study of premixed flame propagation over various solid obstructions [J]. Experimental Thermal and Fluid Science, 2000, 21(1−3): 109–116.
    [7] 杜扬, 李国庆, 王世茂, 等. 障碍物数量对油气泄压爆炸特性的影响 [J]. 化工学报, 2017, 68(7): 2946–2955.
    DU Y, LI G Q, WANG S M, et al. Effects of obstacle number on characteristics of vented gasoline-air mixture explosions [J]. CIESC Journal, 2017, 68(7): 2946–2955.
    [8] CICCARELLI G, FOWLER C J, BARDON M. Effect of obstacle size and spacing on the initial stage of flame acceleration in a rough tube [J]. Shock Waves, 2005, 14(3): 161–166. DOI: 10.1007/s00193-005-0259-4.
    [9] 余明高, 阳旭峰, 郑凯, 等. 障碍物对甲烷/氢气爆炸特性的影响 [J]. 爆炸与冲击, 2018, 38(1): 19–27. DOI: 10.11883/bzycj-2017-0172.
    YU M G, YANG X F, ZHENG K, et al. Effect of obstacles on explosion characteristics of methane/hydrogen [J]. Explosion and Shock Waves, 2018, 38(1): 19–27. DOI: 10.11883/bzycj-2017-0172.
    [10] WAN S J, YU M G, ZHENG K, et al. Effect of side vent size on a methane/air explosion in an end-vented duct containing an obstacle [J]. Experimental Thermal and Fluid Science, 2019, 101: 141–150. DOI: 10.1016/j.expthermflusci.2018.10.004.
    [11] 孙明波, 汪洪波, 梁剑寒, 等. 复杂湍流流动的混合RANS/LES方法研究 [J]. 航空计算技术, 2011, 41(1): 24–29, 33. DOI: 10.3969/j.issn.1671-654X.2011.01.006.
    SUN M B, WANG H B, LIANG J H, et al. Evaluation of hybrid RANS/LES methodologies for complex turbulent flow simulations [J]. Aeronautical Computing Technique, 2011, 41(1): 24–29, 33. DOI: 10.3969/j.issn.1671-654X.2011.01.006.
    [12] WEN X P, DING H Q, SU T F, et al. Effects of obstacle angle on methane-air deflagration characteristics in a semi-confined chamber [J]. Journal of Loss Prevention in the Process Industries, 2017, 45: 210–216. DOI: 10.1016/j.jlp.2017.01.007.
    [13] WEN X P, YU M G, LIU Z C, et al. Large eddy simulation of methane-air deflagration in an obstructed chamber using different combustion models [J]. Journal of Loss Prevention in the Process Industries, 2012, 25(4): 730–738. DOI: 10.1016/j.jlp.2012.04.008.
    [14] LI G Q, DU Y, WANG S M, et al. Large eddy simulation and experimental study on vented gasoline-air mixture explosions in a semi-confined obstructed pipe [J]. Journal of Hazardous Materials, 2017, 339: 131–142. DOI: 10.1016/j.jhazmat.2017.06.018.
    [15] CHEN P, LI Y C, HUANG F J, et al. Experimental and LES investigation of premixed methane/air flame propagating in a chamber for three obstacle BR configurations [J]. Journal of Loss Prevention in the Process Industries, 2016, 41: 48–54. DOI: 10.1016/j.jlp.2016.02.020.
    [16] LESIEURM, MÉTAIS O, COMTE P. Large-eddy simulations of turbulence [M]. Cambridge: Cambridge University Press, 2005: 5−10.
    [17] AUNG K T, HASSAN M I, FAETH G M. Flame stretch interactions of laminar premixed hydrogen/air flames at normal temperature and pressure [J]. Combustion and Flame, 1997, 109(1/2): 1–24.
    [18] BUTLER T D, O'ROURKE P J. A numerical method for two-dimensional unsteady reacting flows [J]. Symposium (International) on Combustion, 1977, 16(1): 1503. DOI: 10.1016/S0082-0784(77)80432-3.
    [19] XIAO H H, SHEN X B, SUN J H. Experimental study and three-dimensional simulation of premixed hydrogen/air flame propagation in a closed duct [J]. International Journal of Hydrogen Energy, 2012, 37(15): 11466–11473. DOI: 10.1016/j.ijhydene.2012.05.006.
    [20] YU M G, ZHENG K, CHU T X. Gas explosion flame propagation over various hollow-square obstacles [J]. Journal of Natural Gas Science and Engineering, 2016, 30: 221–227. DOI: 10.1016/j.jngse.2016.02.009.
    [21] ZHENG K, YU M G, ZHENG L G, et al. Effects of hydrogen addition on methane-air deflagration in obstructed chamber [J]. Experimental Thermal and Fluid Science, 2017, 80: 270–280. DOI: 10.1016/j.expthermflusci.2016.08.025.
    [22] 陈鹏, 李艳超, 黄福军, 等. 方孔障碍物对瓦斯火焰传播影响的实验与大涡模拟 [J]. 爆炸与冲击, 2017, 37(1): 21–26. DOI: 10.11883/1001-1455(2017)01-0021-06.
    CHEN P, LI Y C, HUANG F J, et al. LES approach to premixed methane/air flame propagating in the closed duct with a square–hole obstacle [J]. Explosion and Shock Waves, 2017, 37(1): 21–26. DOI: 10.11883/1001-1455(2017)01-0021-06.
  • [1] 陈鹏李艳超黄福军张玉涛 . 方孔障碍物对瓦斯火焰传播影响的实验与大涡模拟. 爆炸与冲击, 2017, 37(1): 1-9. doi: 10.11883/1001-1455(2017)01-0021-06
    [2] 李国庆杜扬齐圣王世茂李蒙李润 . 连续圆孔障碍物对油气泄压爆炸火焰特性影响大涡模拟. 爆炸与冲击, 2018, 38(6): 1286-1394. doi: 10.11883/bzycj-2017-0215
    [3] 李润之司荣军 . 低温环境下甲烷爆炸流场特性模拟. 爆炸与冲击, 2015, 35(6): 901-906. doi: 10.11883/1001-1455(2015)06-0901-06
    [4] 李孝斌张瑞杰崔沥巍张庆利 . 尿素抑制甲烷爆炸过程中爆炸压力与自由基变化耦合分析. 爆炸与冲击, 2020, 40(3): 032101-1-032101-11. doi: 10.11883/bzycj-2019-0090
    [5] 柏劲松王涛邹立勇李平 . 可压缩多介质粘性流体和湍流的大涡模拟. 爆炸与冲击, 2010, 30(3): 262-268. doi: 10.11883/1001-1455(2010)03-0262-07
    [6] 钱海林王志荣蒋军成 . N2/CO2混合气体对甲烷爆炸的影响. 爆炸与冲击, 2012, 32(4): 445-448. doi: 10.11883/1001-1455(2012)04-0445-04
    [7] 薛大文陈志华韩珺礼 . 球形重质气体物理爆炸特性. 爆炸与冲击, 2014, 34(6): 759-763. doi: 10.11883/1001-1455(2014)06-0759-05
    [8] 王公忠张建华李登科陈先锋 . 障碍物对预混火焰特性影响的大涡数值模拟. 爆炸与冲击, 2017, 37(1): 68-76. doi: 10.11883/1001-1455(2017)01-0068-09
    [9] 余明高杨勇裴蓓牛攀朱新娜 . N2双流体细水雾抑制管道瓦斯爆炸实验研究. 爆炸与冲击, 2017, 37(2): 194-200. doi: 10.11883/1001-1455(2017)02-0194-07
    [10] 王杨姜孝海杨绪普郭则庆 . 小口径膛口射流噪声的数值模拟. 爆炸与冲击, 2014, 34(4): 508-512. doi: 10.11883/1001-1455(2014)04-0508-05
    [11] 孙从煌曲艳东刘万里翟诚 . 点火条件对密闭管道内预混氢气/空气燃爆特性的影响. 爆炸与冲击, 2018, 38(3): 622-631. doi: 10.11883/bzycj-2016-0309
    [12] 杨宏伟范宝春李鸿志 . 障碍物和管壁导致火焰加速的三维数值模拟. 爆炸与冲击, 2001, 21(4): 259-264.
    [13] 周宁王文秀张国文宗永迪赵会军袁雄军 . 障碍物对丙烷-空气爆炸火焰加速的影响. 爆炸与冲击, 2018, 38(5): 1106-1114. doi: 10.11883/bzycj-2017-0109
    [14] 刘冲杜扬梁建军张培理孟红 . 含双侧分支受限空间油气爆炸火焰行为与超压特性大涡模拟. 爆炸与冲击, 2020, 40(6): 064202-1-064202-10. doi: 10.11883/bzycj-2019-0408
    [15] 应展烽范宝春陈志华叶经方 . 高精度PPM格式在湍流燃烧中的应用. 爆炸与冲击, 2009, 29(1): 1-6. doi: 10.11883/1001-1455(2009)01-0001-06
    [16] 王震王涛柏劲松肖佳欣 . 流场非均匀性对非平面激波诱导的Richtmyer-Meshkov不稳定性影响的数值研究. 爆炸与冲击, 2019, 39(4): 041407-1-041407-10. doi: 10.11883/bzycj-2018-0342
    [17] 张磊阮文俊王浩王鹏新 . 轻型火箭发射噪声场的分布特性. 爆炸与冲击, 2015, 35(5): 735-740. doi: 10.11883/1001-1455(2015)05-0735-06
    [18] 陈志华叶经方范宝春姜孝海归明月 . 方形管内楔形障碍物对火焰结构与传播的影响. 爆炸与冲击, 2006, 26(3): 208-213. doi: 10.11883/1001-1455(2006)03-0208-06
    [19] 刘晓利李鸿志叶经方刘殿金 . 障碍物对铝粉火焰加速作用的实验研究. 爆炸与冲击, 1995, 15(1): 11-19.
    [20] 余明高阳旭峰郑凯万少杰 . 障碍物对甲烷/氢气爆炸特性的影响. 爆炸与冲击, 2018, 38(1): 19-27. doi: 10.11883/bzycj-2017-0172
  • 加载中
图(9)
计量
  • 文章访问数:  149
  • HTML全文浏览量:  289
  • PDF下载量:  18
  • 被引次数: 0
出版历程
  • 收稿日期:  2019-12-25
  • 录用日期:  2020-02-16
  • 网络出版日期:  2020-07-25
  • 刊出日期:  2020-08-01

多孔障碍物对预混火焰传播的影响

    作者简介:程方明(1982- ),男,博士,副教授,chengfm@xust.edu.cn
  • 1. 西安科技大学安全科学与工程学院,陕西 西安 710054
  • 2. 西安空间无线电技术研究所,陕西 西安 710100

摘要: 以甲烷为代表性气体,研究了半封闭管道中设置多孔障碍物对可燃气体爆炸火焰传播的影响,基于大涡模拟对实验进行了重现,对比了实验与模拟中火焰传播过程的形状、位置及速度,分析了模拟结果中火焰穿过障碍物前后的流场和表面积变化,给出了衡量火焰褶皱程度的指标及算法。结果表明:大涡模拟结果与实验结果有较好的一致性;火焰在存在障碍物的管道内传播,经历层流快速膨胀、受阻回流、湍流快速发展和脉动减速4个阶段,各阶段火焰依次分别呈现加速、减速、二次加速、二次减速的波动变化;当可燃气体在开口与点火位置同端的管道内爆炸,火焰在接近障碍物时,受管道封闭端和障碍物约束显著,而出现脉动回流现象;火焰穿过多孔障碍物后,传播速度骤升至峰值,较未穿过障碍物前的最大速度可增加58.7%;障碍物是导致火焰面破碎以及面积褶皱率增大的直接原因,火焰褶皱率最大可达44.8%,比未穿过障碍物前的最大褶皱率增大39.27%。

English Abstract

  • 管网中的爆炸是发生在燃料储运场所最严重的灾害之一,而障碍物的存在进一步加剧了灾害的严重性[1-2]。在实际的燃料储运场所,管道、罐体内基本上都存在各种障碍物,例如阀门以及管道面积突然缩小的区域等。当火焰在含障碍物的管道内传播时,火焰的形态、火焰传播速度、流场及超压都会受到影响而发生变化,有时因障碍物而从爆燃转为爆轰,造成更严重的后果。因此,研究可燃气体在障碍物管道中的爆炸特性,对减少爆炸事故和降低事故危害具有指导意义[3-4]

    针对障碍物对可燃气体爆炸特性的影响已有大量的研究,学者们在研究中主要关注的是障碍物的形状[5-6]、数量[7]、阻塞率[8-9]、碍物与点火源的距离及相邻障碍间距[10]等边界条件对火焰的湍流加速机理以及爆炸流场特性的影响,但受到现有实验方法和测试手段的限制,很难捕捉到全方位的精细火焰结构变化。随着计算机技术的快速发展,计算流体动力学 (computational fluid dynamics, CFD) 数值模拟等技术被引入来研究火焰[11-17]。雷诺平均模型(Reynolds average Navier-Stokes, RANS)中的k-ε模型应用最广泛,但该方法模拟所得的火焰形状与实验中的火焰形状不能很好吻合[11]。而大涡模拟(large eddy simulation, LES)将耗散尺度的脉动进行过滤, 只对大尺度脉动进行求解, 其模拟的火焰结构及流场更精细、清晰,特别是在管网中模拟火焰的传播,可以得到较好的火焰形状和流场结构[12]。例如:Wen等[13]利用大涡模拟,并结合了3种亚网格燃烧模型对含障碍物的半封闭管道内预混甲烷/空气做了数值模拟研究,发现LES与Charlette燃烧模型得到的结果与实验结果最接近,同时障碍物会促使火焰褶皱增强、速度增大。Li等[14]运用LES模型对不同障碍物数量的半封闭管道内预混气体爆炸进行了研究,结果表明模拟中的火焰形状与实验有较好的一致性,而且气体爆炸后火焰的压力与速度随着气体浓度与障碍物的增加而增大。Chen等[15]利用大涡模拟对不同阻塞的障碍物进行了研究,发现火焰在穿过障碍物时被分为4个阶段,依次是球形火焰、指尖状火焰、喷射火焰和褶皱火焰。王公忠等[4]基于大涡模拟,发现障碍物会使预混火焰失稳,对火焰前锋面有明显的加速作用,而且大涡模拟可以很好地对火焰进行重现。

    然而,以往的大部分研究中管道开口和点火位置都是在异端,而且障碍物大多都是单孔的(火焰通过障碍物时路径只有一条),但是实际情况中管道内结构多样,多孔(火焰通过障碍物时路径有多条)障碍物也很常见,且存在点火位置与管道开口同端的火焰回传情况。基于此,本文针对管道开口与点火位置同端的情形,对甲烷爆炸火焰传播受多孔障碍物的影响进行研究:利用高速摄像机对体积分数为10%的甲烷爆炸过程火焰形态进行捕捉,结合大涡模拟对火焰进行重现,通过实验和模拟进行火焰传播的动力学特性分析,揭示多孔障碍物影响预混火焰在管道中的传播规律,以期为该类爆炸事故的防控提供理论参考。

    • 实验及模拟的对象如图1(a)所示,主要由爆炸管道、高速摄像系统、配气系统、点火系统及数据采集系统等组成。实验管道为圆柱形,高300 mm,内径60 mm,底部设有泄爆口和点火电极,点火电源采用300 VA电压互感器,电极间距为4 mm,点火放电时间为500 ms,每次试验点火前泄爆口自动打开。高速摄像机采用美国Phantom V411高速数字摄像机,本次实验选取的拍摄分辨率为1 280×800,拍摄频率为2 000 Hz,每个工况试验至少重复3次。障碍物布置在距点火位置100 mm的位置,厚度为15 mm,开设3个圆形孔洞,每个孔的直径为15 mm,孔与孔的角度为120°。

      图  1  实验系统及数值模拟网格

      Figure 1.  Experimental system and numerical simulation grid

      依据实验装置的实际尺寸进行三维建模,并采用结构化方法进行网格划分,网格数量为1263000,如图1(b)所示。

    • 文中对于管道内预混气体燃烧采用大涡模拟,大涡模拟是将全尺度范围上网格尺寸大的湍流运动通过Navier-Stokes (N-S)方程进行直接计算,而对小尺度量的采用亚网格(sub-grid scle, SGS)模型进行建模处理。模拟实验中控制方程被大涡模拟滤波后的三维瞬态方程为[4,16]

      $\frac{{\partial \rho }}{{\partial t}} + \frac{\partial }{{\partial {x_i}}}\left( {\rho {{\tilde u}_i}} \right) = 0$

      $\frac{\partial }{{\partial t}}\left( {\rho {{\tilde u}_i}} \right) + \frac{\partial }{{\partial {x_j}}}\left( {\rho {{\tilde u}_i}{{\tilde u}_j}} \right) - \frac{{\partial {\sigma _{ij}}}}{{\partial {x_j}}} + \frac{{\partial \overline p }}{{\partial {x_i}}} + \frac{{\partial {\tau _{ij}}}}{{\partial {x_j}}} = 0$

      $\frac{{\partial \left( {\rho {{\tilde h}_{\rm{s}}}} \right)}}{{\partial t}} + \frac{{\partial \left( {\rho {{\tilde u}_i}{{\tilde h}_{\rm{s}}}} \right)}}{{\partial {x_i}}} - \frac{{\partial \bar p}}{{\partial t}} - {u_j}\frac{{\partial \bar p}}{{\partial {x_i}}} - \frac{\partial }{{\partial {x_i}}}\left( {\lambda \frac{{\partial \tilde T}}{{\partial {x_j}}}} \right) = - \frac{\partial }{{\partial {x_i}}}\left[ {\rho \left( {\widetilde {{u_i}{h_{\rm s}}} - {{\tilde u}_i}{{\tilde h}_{\rm s}}} \right)} \right]$

      $p = \rho RT$

      式中:带上标“−”表示该量为LES 滤波的参量,带上标“~”表示该量为质量权重滤波的参量,ρ为密度,uiuj为速度分量,t为时间,p为压力,hs为显焓,λ为热导率,T为温度,R为混合气体常数,σij为应力张量,τij为亚网格尺度应力。

      应力张量σij由分子的黏度μ决定,可表示为:

      ${\sigma _{ij}} = \mu \left( {\frac{{\partial {{\tilde u}_i}}}{{\partial {x_j}}} + \frac{{\partial {{\tilde u}_j}}}{{\partial {x_i}}}} \right) - \frac{2}{3}\mu \frac{{\partial {{\tilde u}_k}}}{{\partial {x_k}}}{\delta _{ij}}$

      式中:下标k为Kolmogorov尺度。

      亚网格尺度应力τij的定义为:

      ${{\rm{\tau }}_{ij}} = \rho \left( {\widetilde {{u_i}{u_j}} - {{\tilde u}_i}{{\tilde u}_j}} \right)$

      亚网格梯度近似假设为:

      $\rho \left( {\widetilde {{u_i}{h_s}} - {{\tilde u}_i}{{\tilde h}_s}} \right) = - \frac{{{\mu _{{\rm{SGS}}}}{c_p}}}{{P{r_{{\rm{SGS}}}}}}\frac{{\partial \tilde T}}{{\partial {x_j}}}$

      式中:μSGS为亚网格黏度,PrSGS为亚网格普朗特数,cp为定压比热。

      亚网格模型选用wall-adaptinglocaleddy-viscosity (WALE),WALE模型增强了大涡计算中的壁面处理,适合本文中所研究的工况。

    • 预混火焰的厚度非常小,经常是小于1 mm[17],而且对网格尺寸要求苛刻。增厚火焰模型(thickened flame model, TFM)适用于较粗的网格来模拟预混火焰的传播[18],为降低计算成本,本文选用该模型与LES模型配合来进行计算[15]。增厚火焰模型的基本思想是在不改变层流火焰传播速度的情况下,增加物质扩散率和降低反应速率[4]。层流火焰的速度SL和厚度δL与分子扩散系数D以及反应速率r有关[19]

      ${\operatorname{S} _L} \propto \sqrt {Dr} ,\quad\quad\quad{\delta _L} \propto \sqrt {D/r} $

      $F = \frac{{N\varDelta }}{{{\delta _{\rm{L}}}}}$

      $\Omega = \tanh \left( {\beta \frac{{\left| {\bar r} \right|}}{{\max \left( {\left| {\bar r} \right|} \right)}}} \right)$

      式中:F为火焰增厚因子;N为火焰内指定的网格单元数,本文取4;Δ为网格尺寸[17]δL为层流火焰厚度,文中为0.26;Ω为火焰增厚区域所乘的系数,取值范围为0~1,远离火焰面为0;β为常数,取值为10,用于控制增厚区与非增厚区之间的过渡区域的厚度;|$\bar r$|为平均化学反应速率绝对值,max(|$\bar r$|)为反应区内平均化学反应速率的最大值。

    • 实验中的泄爆口在点火前可自动打开,数值模拟中将泄爆口设置为压力出口。实验使用的可燃气体为甲烷,体积分数为10%;在模拟时,为减小计算成本,把甲烷/空气化学反应机理简化为一步反应。管道内的初始温度为300 K,初始压力相对大气压为0 Pa,初始速度为0 m/s。实验中,采用电极进行点火,电极间距为4 mm;模拟中,在管道底端使用直径为4 mm的高温球形区域进行点火,点火温度设置为1800 K。使用SIMPLE算法来求解压力场和速度场的耦合,模拟求解时,每步的求解要求迭代20步,时间步长设为1×10–5 s。

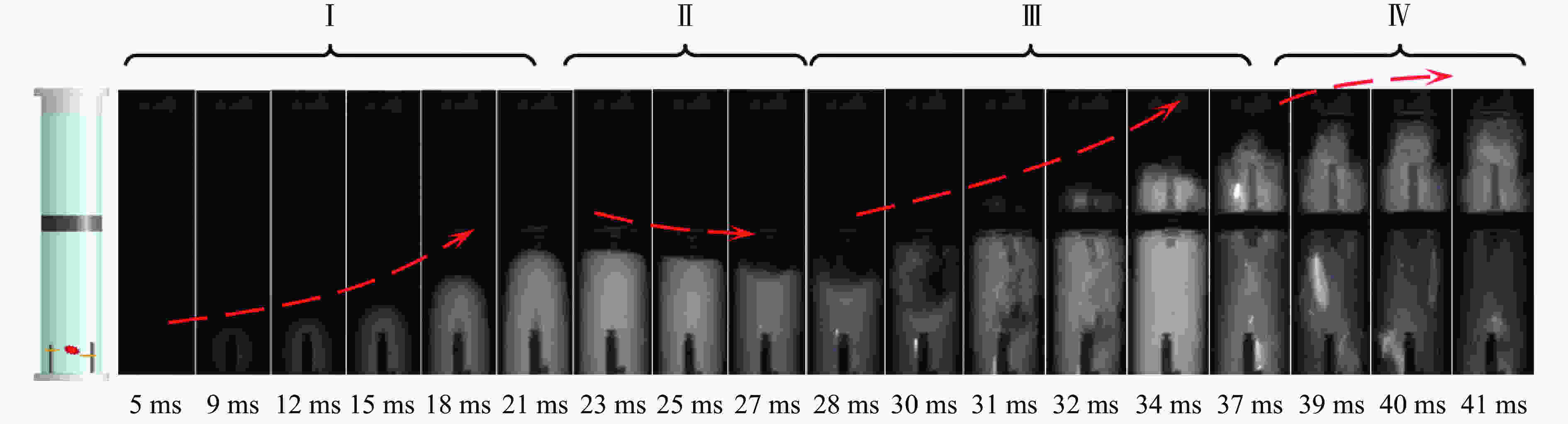

    • 图2是多孔障碍物条件下,甲烷/空气预混气体火焰传播的高速摄影图像。根据图2中火焰前锋的位置变化,把火焰传播过程划分为了4个阶段。阶段Ⅰ,层流快速膨胀阶段(0~21 ms)。该阶段前期,由于未受到管壁的阻碍,火焰前锋光滑且近球形向四周发展。之后火焰前锋横向发展受管壁阻碍,在t = 9 ms从球形转变为指尖形;t = 15 ms时,火焰前锋裙边接触管壁,受拉伸显著,指尖形明显。阶段Ⅱ,受阻回流阶段(22~27 ms)。随着火焰锋面接近障碍物,障碍物和管顶对锋面的反作用增强,加之底端开口的缘故,在t = 21 ms后,火焰出现回流现象,高度逐渐降低,光滑锋面开始变形;t = 27 ms时火焰前锋降到最低点,指尖形消失。阶段Ⅲ,湍流快速发展阶段(28~34 ms)。由于未燃区燃料的持续反应,促使火焰重新向上传播,火焰传播进入该阶段后火焰前锋变得紊乱,褶皱加剧;t = 31 ms时,障碍物下端火焰出现“空隙”并与泄爆口相通,压力被泄放;同时障碍物上端火焰前锋近似“飘絮状”穿过孔洞(图中障碍物上的黑线为安装螺丝),亮度较弱;之后随着火焰发展,在t = 34 ms亮度达到最强。阶段Ⅳ,脉动减速阶段(t>34 ms)。因燃料反应提供的动力和管顶、爆炸产物反作用产生的阻力在不同时刻相互作用,导致火焰前锋出现脉动现象,逐渐减速靠近管顶,在39 ms时火焰前锋抵达管顶,障碍物下端高温火焰面开始消失,而障碍物上端火焰亮度变弱,爆炸逐渐结束。

      图  2  多孔障碍物管道内火焰传播的高速摄影图像

      Figure 2.  High-speed photographic images of flame propagation in a multi-hole obstacle pipe

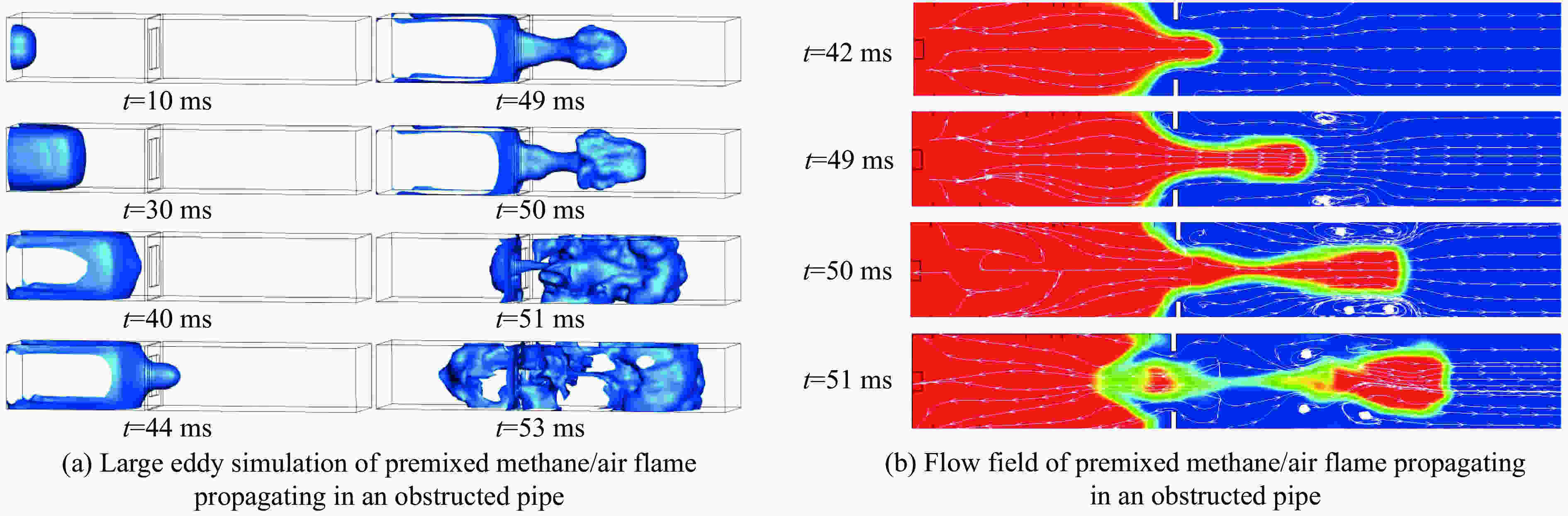

      为了观察三维预混火焰的结构,选用T=1800 K的温度等值面近似作为预混火焰锋面[4],进行大涡模拟,得到障碍物管道内火焰结构时间序列,如图3所示。对比实验照片图2,可以看出LES计算的结果与实验图基本吻合。LES的模拟中火焰传播也经历了4个阶段,且实验中每个阶段火焰的特点都被很好地复现。特别是阶段Ⅱ时,火焰出现回流现象,数值模拟可以很好地解释该现象(图4):因为管顶封闭和孔板的阻碍,引导气流在碰壁后方向改变,向底端泄爆口低压区流动,回流现象显著(图4(b));火焰面受到回流以及爆炸产物的阻碍,内部形成湍流涡(图4(b)),最终诱导火焰面内部矢量转向,出现凹陷(图4(c)),火焰逐渐出现回流(图4(d))。此外,LES模型计算预混火焰穿过障碍物孔后层流向湍流转变的过程表现也很出色,可以很好地观察到在t = 29 ms时火焰面穿过孔后呈凹凸不平状,之后随着火焰发展褶皱加剧;t = 36 ms时火焰面到达管顶,而在障碍物下端因为燃料耗尽,火焰面逐渐破碎消失。
