多孔材料下气体爆炸转扩散燃烧的特性研究

段玉龙 王硕 贺森 万琳

引用本文:
Citation:

多孔材料下气体爆炸转扩散燃烧的特性研究

    作者简介: 段玉龙(1982- ),男,博士,副研究员,dylnhz@126.com;
    通讯作者: 段玉龙, dylnhz@126.com
  • 中图分类号: X932

Study on the characteristics of gas explosion to diffusion combustion under porous materials

    Corresponding author: DUAN Yulong, dylnhz@126.com ;
  • CLC number: X932

  • 摘要: 为分析多孔材料对预混气体爆炸特性参数的影响效果,采用自主搭建的爆炸实验平台,探究不同孔隙度和厚度的多孔材料对当量比为1的甲烷/空气预混气体爆炸的作用行为。实验研究表明,不同孔隙度的多孔材料对爆炸火焰和超压具有促进或抑制两种不同的影响。孔隙度较小时,爆燃火焰传播速度随着材料厚度的增加而降低,并在厚度较大时,火焰有短暂的传播延时现象。孔隙度较大时,预混火焰冲击多孔材料时发生淬熄,但随后一段时间内,由于负压抽吸作用,在已爆区域一侧的材料表面产生扩散燃烧现象,且扩散燃烧程度与材料厚度成反比关系。多孔材料的固相结构能降低压力的泄放效率,同时可吸收能量,进而提高爆炸超压的上升速率,降低超压峰值。δ=10的多孔材料促进火焰传播时,与当量比为1的预混气体爆炸相比,超压峰值最大可提高约2倍,造成更严重的后果。火焰冲击δ=20的多孔材料时发生淬熄,最大超压衰减可达47.17%,δ=30时最大超压衰减了24.62%。
  • 图 1  实验系统图

    Figure 1.  Schematic diagram of experimental system

    图 2  多孔材料

    Figure 2.  The porous materials

    图 3  火焰锋面速度均值

    Figure 3.  Mean speed of flame front

    图 4  9.5%甲烷爆炸火焰传播过程

    Figure 4.  Flame propagation of 9.5% methane explosion

    图 5  δ=10的多孔材料对火焰的影响

    Figure 5.  Effect of the porous material with δ=10

    图 6  δ=20的多孔材料对火焰的影响

    Figure 6.  Effect of the porous material with δ=20

    图 7  δ=30的多孔材料对火焰的影响

    Figure 7.  Effect of the porous material with δ=20

    图 8  火焰锋面接触多孔材料前的传播速度

    Figure 8.  Speed of flame front before impacting on porous materials

    图 9  δ=10时压力随时间变化

    Figure 9.  The pressure change of the porous material with δ=10

    图 10  δ=20时压力随时间变化

    Figure 10.  The pressure change of the porous material with δ=20

    图 11  δ=30时压力随时间变化

    Figure 11.  The pressure change of the porous material with δ=30

    图 12  δ=20时火焰淬熄后压力变化

    Figure 12.  Pressure change after quenching of flame when the porous material with δ=20

    图 13  δ=30时火焰淬熄后压力变化

    Figure 13.  Pressure change after quenching of flame when the porous material with δ=30

    图 14  激波管内温度与密度变化示意图

    Figure 14.  Temperature and density change in duct

    表 1  实验工况

    Table 1.  Summary of experimental conditions

    序号每英寸长度孔数/个厚度/cm
    1102
    2104
    3106
    4202
    5204
    6206
    7302
    8304
    9306
    下载: 导出CSV
  • [1] SUN J H, ZHAO Y, WEI C R, et al. The comparative experimental study of the porous materials suppressing the gas explosion [J]. Procedia Engineering, 2011, 26: 954–960. DOI: 10.1016/j.proeng.2011.11.2262.
    [2] PRAMOD B, Prudhvi R J, PARASHAR C H, et al. Attenuation of shock waves by using porous media[C]//Binu K. Gopalakrishna and Sudheer Mudradi. AIP Conference Proceedings. Karnataka, India: American Institute of Physics Inc, 2019: 030015. DOI: 10.1063/1.5092918.
    [3] OLIM M, DONGEN M, KITAMURA T, et al. Numerical simulation of the propagation of shock waves in compressible open-cell porous foams [J]. International Journal of Multiphase Flow, 1994, 20(3): 557–568. DOI: 10.1016/0301-9322(94)90029-9.
    [4] KITAGAWA K, YASUHARA M, TAKAYAMA K. Attenuation of shock waves propagating in polyurethane foams [J]. Shock Waves, 2006, 15(6): 437–445. DOI: 10.1007/s00193-006-0042-1.
    [5] 邵继伟, 庄春吉, 王志荣, 等. 组合型多孔材料对容器管道系统内甲烷/空气的抑爆效果 [J]. 爆炸与冲击, 2018, 38(04): 905–912. DOI: 10.11883/bzycj-2017-0064.
    SHAO J W, ZHUANG C J, WANG Z R, et al. Explosion suppression effect of CH4/air by combined porous materials in a container piping system [J]. Explosion and Shock Waves, 2018, 38(04): 905–912. DOI: 10.11883/bzycj-2017-0064.
    [6] 梁滔, 孙永夺, 杨锡军. 泡沫镍对甲烷-空气预混气体爆燃超压影响的研究 [J]. 中国安全生产科学技术, 2017, 13(08): 170–174. DOI: 10.11731/j.issn.1673-193x.2017.08.027.
    LIANG T, SUN Y D, YANG X J. Study on effect of nickel foam on deflagration overpressure of methane-air premixed gas [J]. Journal of Safety Science and Technology, 2017, 13(08): 170–174. DOI: 10.11731/j.issn.1673-193x.2017.08.027.
    [7] 陈鹏, 黄福军, 何昕, 等. 多孔材料对管道内甲烷-空气预混火焰传播的影响 [J]. 工业安全与环保, 2016, 42(01): 49–52. DOI: 10.3969/j.issn.1001-425X.2016.01.015.
    CHEN P, HUANG F J, HE X, et al. Effects of different porous foam upon premixed methane/air flame propagation in closed ducts [J]. Industrial Safety and Environmental Protection, 2016, 42(01): 49–52. DOI: 10.3969/j.issn.1001-425X.2016.01.015.
    [8] 陈鹏, 孙永夺. 泡沫金属对甲烷/空气爆燃火焰的淬熄实验研究 [J]. 中国安全生产科学技术, 2017, 13(07): 37–41. DOI: 10.11731/j.issn.1673-193x.2017.07.006.
    CHEN P, SUN Y D. Experiment study on quenching effect of foam metal on methane-air deflagration flame [J]. Journal of Safety Science and Technology, 2017, 13(07): 37–41. DOI: 10.11731/j.issn.1673-193x.2017.07.006.
    [9] 魏春荣, 徐敏强, 王树桐, 等. 多孔材料抑制瓦斯爆炸火焰波的实验研究 [J]. 中国矿业大学学报, 2013, 42(02): 206–213. DOI: 10.13247/j.cnki.jcumt.2013.02.008.
    WEI C R, XU M Q, WANG S T, et al. Experiment of porous materials for suppressing the gas explosion flame wave [J]. Journal of China University of Mining & Technology, 2013, 42(02): 206–213. DOI: 10.13247/j.cnki.jcumt.2013.02.008.
    [10] 魏春荣, 徐敏强, 孙建华, 等. 多孔材料抑制瓦斯爆炸传播的实验及机理 [J]. 功能材料, 2012, 43(16): 2247–2250+2255. DOI: 10.3969/j.issn.1001-9731.2012.16.031.
    WEI C R, XU M Q, SUN J H, et al. Experiment and mechanism of porous materials for suppressing the gas explosion [J]. Journal of Functional Materials, 2012, 43(16): 2247–2250+2255. DOI: 10.3969/j.issn.1001-9731.2012.16.031.
    [11] 孙建华, 赵益, 魏春荣, 等. 金属丝网和泡沫陶瓷组合体抑制瓦斯爆炸的实验研究 [J]. 煤炭学报, 2012, 37(07): 1156–1160.
    SUN J H, ZHAO Y, WEI C R, et al. Experimental study of combination of metal wire mesh and foam ceramic for suppressing the gas explosion [J]. Journal of China Coal Society, 2012, 37(07): 1156–1160.
    [12] 聂百胜, 何学秋, 张金锋, 等. 泡沫陶瓷对瓦斯爆炸过程影响的实验及机理 [J]. 煤炭学报, 2008(08): 903–907. DOI: 10.3321/j.issn:0253-9993.2008.08.013.
    NIE B S, HE X Q, ZHANG J F, et al. The experiments and mechanism of foam ceramics affecting gas explosion process [J]. Journal of China Coal Society, 2008(08): 903–907. DOI: 10.3321/j.issn:0253-9993.2008.08.013.
    [13] 聂百胜, 何学秋, 张金锋, 等. 泡沫陶瓷对瓦斯爆炸火焰传播的影响 [J]. 北京理工大学学报, 2008(07): 573–576. DOI: 10.15918/j.tbit1001-0645.2008.07.001.
    NIE B S, HE X Q, ZHANG J F, et al. Effect of Foam Ceramics Upon Gas Explosion Flame Propagation [J]. Transactions of Beijing Institute of Technology, 2008(07): 573–576. DOI: 10.15918/j.tbit1001-0645.2008.07.001.
    [14] 蒋新生, 谢威, 杨卫, 等. 网状材料抑制中尺度密闭空间爆炸试验研究 [J]. 中国安全科学学报, 2017, 27(12): 20–25. DOI: 10.16265/j.cnki.issn1003-3033.2017.12.004.
    JIANG X S, XIE W, YANG W, et al. Experimental study on suppression of gasoline-air mixture explosion in narrow-confined space using polymer mesh [J]. China Safety Science Journal, 2017, 27(12): 20–25. DOI: 10.16265/j.cnki.issn1003-3033.2017.12.004.
    [15] 温小萍, 郭志东, 王发辉, 等. 一维多孔介质和超细水雾协同抑制瓦斯爆炸试验 [J]. 安全与环境学报, 2020, 20(02): 539–547. DOI: 10.13637/j.issn.1009-6094.2019.0114.
    WEN X P, GUO Z D, WANG F H, et al. Experimental approach to the synergistic inhibition of the gas explosion through the one-D porous media and the ultrafine water mist [J]. Journal of Safety and Environment, 2020, 20(02): 539–547. DOI: 10.13637/j.issn.1009-6094.2019.0114.
    [16] 余明高, 刘梦茹, 温小萍, 等. 超细水雾-多孔材料协同抑制瓦斯爆炸实验研究 [J]. 煤炭学报, 2019, 44(05): 1562–1569. DOI: 10.13225/j.cnki.jccs.2018.0795.
    YU M G, LIU M R, WEN X P, et al. Synergistic inhibition of gas explosion by ultrafine water mist-porous materials [J]. Journal of China Coal Society, 2019, 44(05): 1562–1569. DOI: 10.13225/j.cnki.jccs.2018.0795.
    [17] 王大龙, 周心权, 张玉龙, 等. 煤矿瓦斯爆炸火焰波和冲击波传播规律的理论研究与实验分析 [J]. 矿业安全与环保, 2007(02): 1–3+89. DOI: 10.3969/j.issn.1008-4495.2007.02.001.
    WANG D L, ZHOU X Q, ZHANG Y L, et al. Theoretic study and experimental analysis of propagation law of mine gas explosion flame wave and shock wave [J]. Mining Safety & Environmental Protection, 2007(02): 1–3+89. DOI: 10.3969/j.issn.1008-4495.2007.02.001.
    [18] 段玉龙, 王海燕, 程彩霞, 等. 瓦斯爆炸火焰波热作用下巷道煤壁温度变化规律的探讨与分析 [J]. 煤矿安全, 2010, 41(09): 100–104. DOI: 10.13347/j.cnki.mkaq.2010.09.024.
    DUAN Y L, WANG H Y, CHEN C X, et al. Discussion and analysis on the variation law of coal wall temperature under the action of flame wave heat of gas explosion [J]. Safety in Coal Mines, 2010, 41(09): 100–104. DOI: 10.13347/j.cnki.mkaq.2010.09.024.
    [19] Zhang D, Nie B S, Wang C, et al. Preliminary research on porous foam ceramics against gas explosions in goaf [J]. Procedia Engineering, 2011, 26: 1330–1336. DOI: 10.1016/j.proeng.2011.11.2308.
    [20] Nie B S, Zhang R M, He X Q, et al. Potential applications of foam ceramics in gas explosion prevention [J]. Advanced Materials Research, 2011: 284–286. DOI: 10.4028/www.scientific.net/amr.284-286.1330.
    [21] 肖华华. 管道中氢-空气预混火焰传播动力学实验与数值模拟研究[D].合肥: 中国科学技术大学, 2013: 5−6.
  • [1] 邵继伟庄春吉王志荣黄予楠卢雯婷 . 组合型多孔材料对容器管道系统内甲烷/空气的抑爆效果. 爆炸与冲击, doi: 10.11883/bzycj-2017-0064
    [2] 赵齐陈先锋代华明尹姝慧王晓彤张洪铭黄楚原 . 稀土金属材料填充方式对预混气体爆炸特性抑制研究. 爆炸与冲击, doi: 10.11883/bzycj-2018-0276
    [3] 李孝斌张瑞杰崔沥巍张庆利 . 尿素抑制甲烷爆炸过程中爆炸压力与自由基变化耦合分析. 爆炸与冲击, doi: 10.11883/bzycj-2019-0090
    [4] 张庆武蒋军成喻源崔益虎 . 基于支持向量机的导管泄爆容器压力峰值预测. 爆炸与冲击, doi: 10.11883/1001-1455(2014)06-0748-06
    [5] 王鹏飞徐松林李志斌胡时胜 . 微结构对多孔材料应变率效应影响的机理研究. 爆炸与冲击, doi: 10.11883/1001-1455(2014)03-0285-07
    [6] 王志荣蒋军成周超 . 连通装置气体爆炸特性实验. 爆炸与冲击, doi: 10.11883/1001-1455(2011)01-0069-06
    [7] 张迎新吴强刘传海江丙友张保勇 . 惰性气体N2/CO2抑制瓦斯爆炸实验研究. 爆炸与冲击, doi: 10.11883/1001-1455(2017)05-0906-07
    [8] 陈先锋樊傲袁必和廖若愚何松代华明 . 干水材料对瓦斯爆燃抑制的实验研究. 爆炸与冲击, doi: 10.11883/bzycj-2018-0236
    [9] 郑立刚李刚王亚磊朱小超窦增果杜德朋余明高 . 开口阻塞比对粉体抑制甲烷爆炸的影响研究. 爆炸与冲击, doi: 10.11883/bzycj-2018-0228
    [10] 何昆李孝斌石英杰 . 初始温度对CO2抑爆作用的影响. 爆炸与冲击, doi: 10.11883/1001-1455(2016)03-0429-04
    [11] 孙少辰毕明树丁春辉胡熙玉刘刚封宇 . 波纹管道阻火器内火焰传播的实验与数值模拟研究. 爆炸与冲击, doi: 10.11883/1001-1455(2017)02-0353-12
    [12] 黄勇解立峰张红伟鲁长波安高军熊春华陈群 . 新型微乳化柴油抛撒和云雾爆炸实验及其抑爆性能评估. 爆炸与冲击, doi: 10.11883/bzycj-2017-0457
    [13] 周凯元李宗芬 . 丙烷-空气爆燃火焰通过平行板狭缝时的淬熄研究. 爆炸与冲击,
    [14] 胡亚峰刘建青顾文彬金建峰 . PVDF应力测试技术及其在多孔材料爆炸冲击实验中的应用. 爆炸与冲击, doi: 10.11883/1001-1455(2016)05-0655-08
    [15] 张泰华白以龙王世英刘培德 . 多孔和铸装高能推进剂的燃烧转爆轰. 爆炸与冲击,
    [16] 周彦煌王升晨 . 多孔火药填充床中燃烧转爆轰(DDT)的模拟与分析. 爆炸与冲击,
    [17] 于津平高耀林范钦文王荪源 . 多孔颗粒火药床燃烧转爆轰的敏感性研究. 爆炸与冲击,
    [18] 陈新华向四桂 . 液体火箭爆炸地面有害气体生成与扩散分析. 爆炸与冲击, doi: 10.11883/1001-1455(2005)04-0355-06
    [19] 王鲁庆马宏昊沈兆武李雪交 . 波纹板阻爆燃型阻火器对丙烷-空气预混火焰的淬熄研究. 爆炸与冲击, doi: 10.11883/1001-1455(2017)04-0766-07
    [20] 陈翔李晓杰缪玉松闫鸿浩王小红 . 爆炸压实/扩散烧结法制备钨铜梯度材料. 爆炸与冲击, doi: 10.11883/bzycj-2017-0307
  • 加载中
图(14)表(1)
计量
  • 文章访问数:  114
  • HTML全文浏览量:  79
  • PDF下载量:  1
  • 被引次数: 0
出版历程
  • 收稿日期:  2020-01-03
  • 录用日期:  2020-06-17
  • 网络出版日期:  2020-08-24

多孔材料下气体爆炸转扩散燃烧的特性研究

    通讯作者: 段玉龙, dylnhz@126.com
    作者简介:段玉龙(1982- ),男,博士,副研究员,dylnhz@126.com
  • 1. 重庆科技学院 安全工程学院(应急管理学院),重庆 401331
  • 2. 重庆科技学院 油气化工过程安全多尺度研究中心,重庆 401331

摘要: 为分析多孔材料对预混气体爆炸特性参数的影响效果,采用自主搭建的爆炸实验平台,探究不同孔隙度和厚度的多孔材料对当量比为1的甲烷/空气预混气体爆炸的作用行为。实验研究表明,不同孔隙度的多孔材料对爆炸火焰和超压具有促进或抑制两种不同的影响。孔隙度较小时,爆燃火焰传播速度随着材料厚度的增加而降低,并在厚度较大时,火焰有短暂的传播延时现象。孔隙度较大时,预混火焰冲击多孔材料时发生淬熄,但随后一段时间内,由于负压抽吸作用,在已爆区域一侧的材料表面产生扩散燃烧现象,且扩散燃烧程度与材料厚度成反比关系。多孔材料的固相结构能降低压力的泄放效率,同时可吸收能量,进而提高爆炸超压的上升速率,降低超压峰值。δ=10的多孔材料促进火焰传播时,与当量比为1的预混气体爆炸相比,超压峰值最大可提高约2倍,造成更严重的后果。火焰冲击δ=20的多孔材料时发生淬熄,最大超压衰减可达47.17%,δ=30时最大超压衰减了24.62%。

English Abstract

  • 现阶段燃气管网四通八达,一旦发生燃气泄漏爆炸,在没有防护措施或防护措施失效情形下,爆炸产生的高温高压会对造成巨大人员伤亡和财产损失。因此,相应的隔抑爆技术措施亟待提高。

    阻隔抑制气体爆炸一直受到大量学者关注。多孔材料由于其特有的孔隙结构,对爆炸火焰具有淬熄的抑制效果,并且其自身具有环保、硬度大、耐高温和抗烧结能力强等优点[1],被广泛应用于抑爆领域。Pramod等[2]研究发现,随着多孔材料孔隙度的增加,压力峰值逐渐减小。Olim等[3]发现冲击波在可压缩的多孔材料中相互作用时,气固两相之间的动量传递至关重要,而多孔材料的弹性也至关重要。Korzhavin等[4]研究发现了氮或氧浓度的增加会导致多孔材料中火焰传播速度明显变化。邵继伟等[5]将多孔材料分层放置于管道中观察对爆炸的影响,结果表明,双层多孔材料的抑爆效果相比于单层和三层具有更好的稳定性。梁滔等[6]发现当把泡沫镍铺设在管道中间位置时其对爆炸超压的抑制效果最好。陈鹏等[7-8]揭示了多孔材料对火焰的淬熄作用与微孔通道和火焰的相互作用有关。魏春荣和孙建华等[9-11]对比分析发现多孔材料的厚度、孔径、相对密度是影响火焰温度衰减效果的重要因素。聂百胜等[12-13]研究了泡沫陶瓷在管道内可导致火焰传播速度和结构不稳定,同时可抑制火焰的传播,起到淬熄火焰的作用。蒋新生等[14]发现网状高分子材料能使油气爆炸最大超压降低94%,均升压速率下降98%,湍流发展和振荡加强过程明显削弱。由于细水雾的响应时间延后,温小萍和余明高等[15-16]将细水雾和多孔材料结合协同抑制甲烷爆炸,发现两者协同抑制优于单一抑制效果。

    上述研究表明,多孔材料对气体爆炸火焰和超压均具有一定的抑制和衰减作用,根据材料属性和规格的不同,抑制效果存在差别,甚至会存在促进爆炸发展的可能。然而,对于火焰在传播过程中的不同阶段,多孔材料对其产生的影响行为也有显著的区别。以往的研究主要分析了多孔材料对爆炸火焰的瞬间淬熄效应。而火焰淬熄后,已爆区域和未爆区域内的后续现象研究相对缺乏。有鉴于此,本文主要研究分析了多孔材料位于甲烷/空气爆炸火焰加速传播位置处,火焰形态、传播状态、淬熄效率和超压的变化规律,并对火焰淬熄后爆炸区域内的变化现象进行持续监测,分析爆炸初始阶段、火焰淬熄瞬间和火焰淬熄后一段时间内的爆炸参数变化。

    • 本实验平台由自主搭建而成,系统集成如图1所示。主要由配气与集气模块、压力采集模块、高速摄像模块和点火模块组成。配气与集气系统包括甲烷气瓶、空气瓶(避免不同湿度的空气对爆炸反应产生的影响)、气体流量计和爆炸激波管道。爆炸管道尺寸为1000 mm×100 mm×100 mm,由PMMA制成。压力采集模块包括NUXI-1004压力采集系统和压力传感器(−0.1~0.2 MPa),可对高频信号进行有效地收集与处理。高速摄像模块由Phantom710 L高速摄像机和PCC图形处理软件组成。点火模块采用自制电火花发生器和直流控制系统组成,在点火器处通过金属铂丝产生高温电火花触发甲烷/空气预混气体爆炸反应。

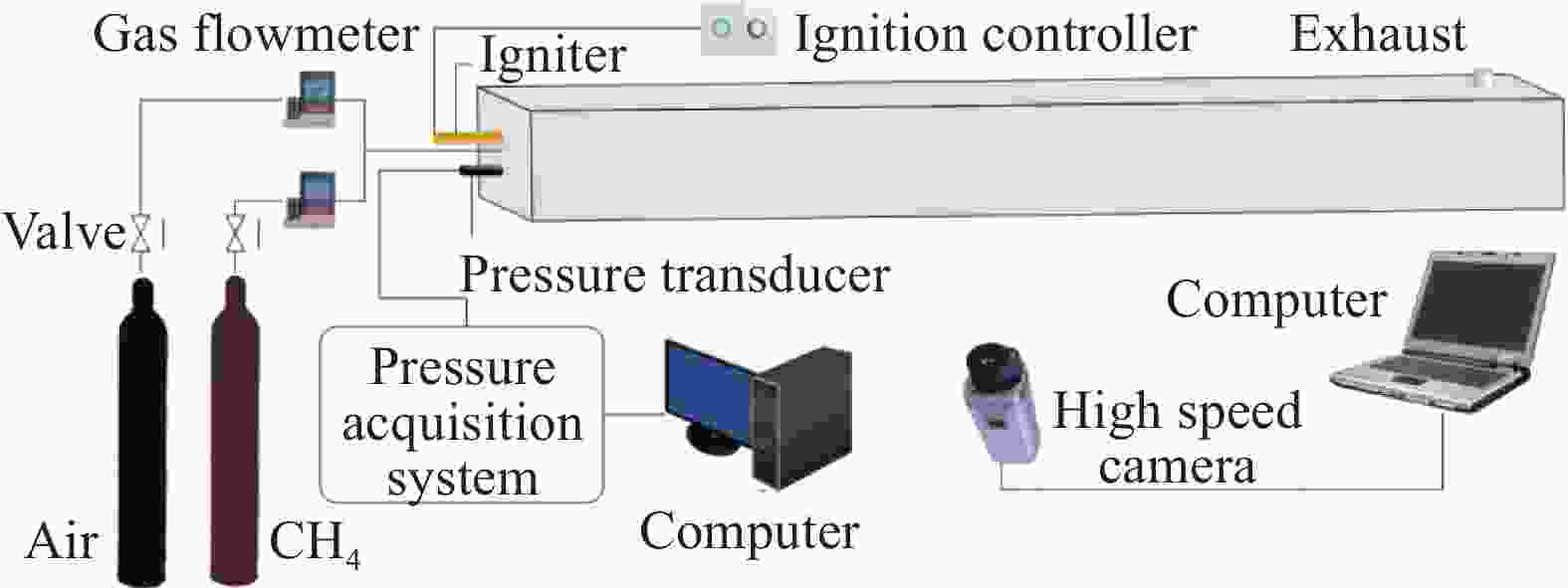

      图  1  实验系统图

      Figure 1.  Schematic diagram of experimental system

    • 实验开始前预先调试高速摄像机和压力采集系统。高速摄像机采样率为2 000 Hz,曝光时间为499.96 μs,为了提高图像亮度和清晰度,二次曝光时间设置为200 μs。压力采集系统设置采样率为60 kHz[16]。管道泄压口采用塑料膜进行封闭,以保证管道安全泄压。预混气体通过气体流量计预混后充入管道,采用4倍体积排气法排出管道中的多余杂质气体。点火前关闭进气口与排气口阀门,启动点火控制器,触发甲烷/空气预混气体爆炸。高速摄像机和压力采集系统采用自动触发方式,当空间内图像和压力发生变化时,采集系统自动触发并储存数据。

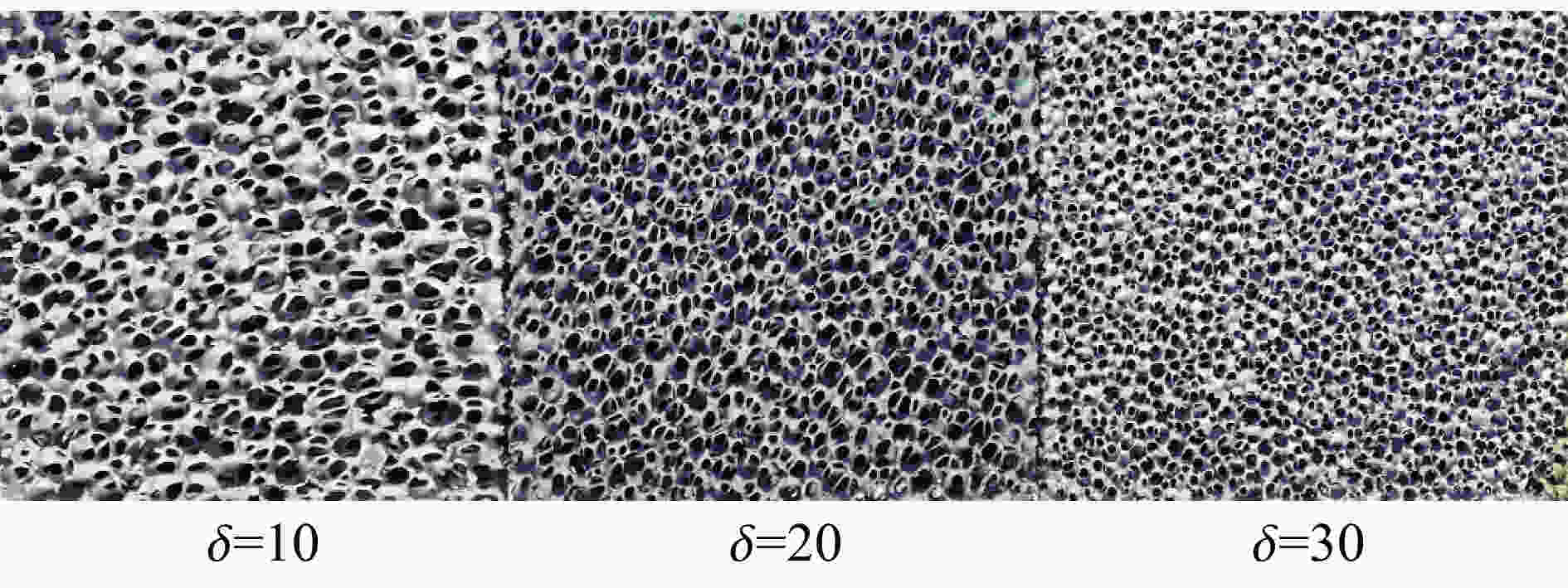

      多孔材料采用碳化硅泡沫陶瓷,如图2所示。多孔材料每英寸长度孔数分别为δ=10、20和30,厚度分别为2 cm、4 cm、6 cm。具体实验工况组合如表1所示。

      序号每英寸长度孔数/个厚度/cm
      1102
      2104
      3106
      4202
      5204
      6206
      7302
      8304
      9306

      表 1  实验工况

      Table 1.  Summary of experimental conditions

      图  2  多孔材料

      Figure 2.  The porous materials

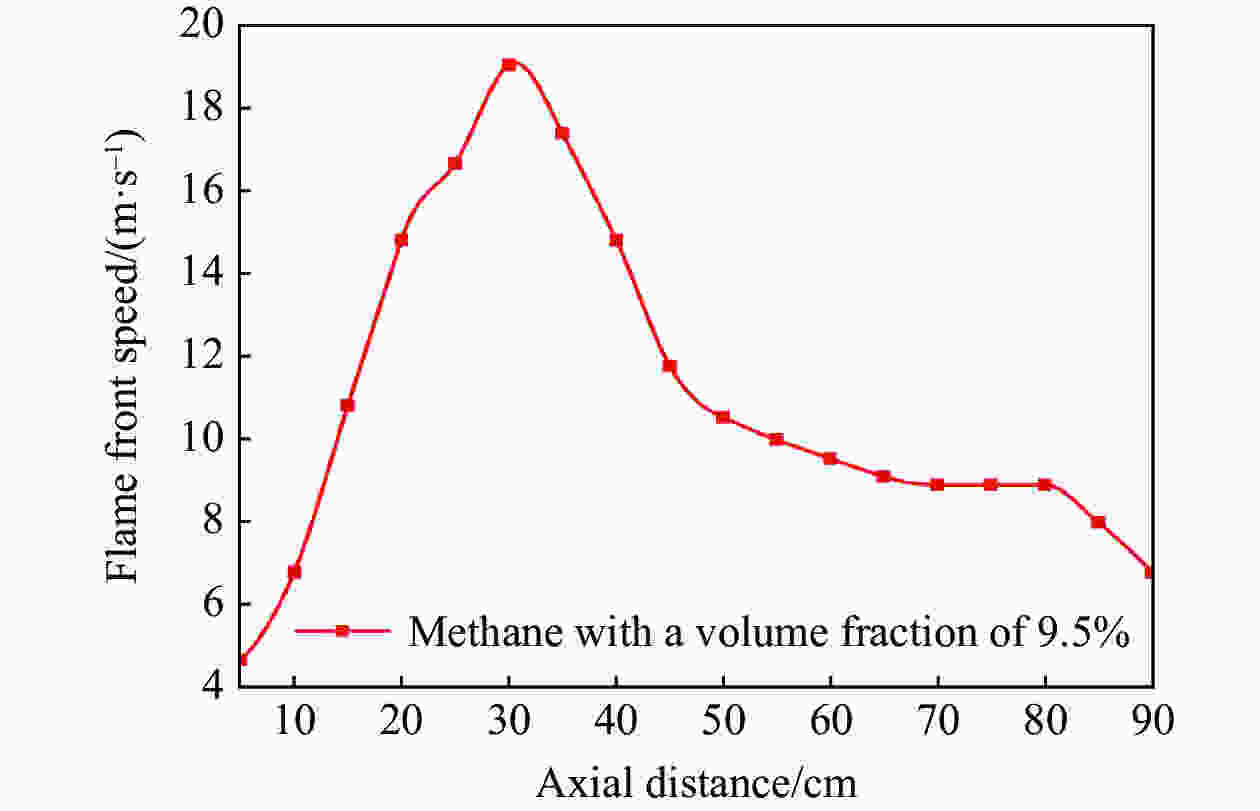

      图3为高速摄像机测得火焰锋面在全管道沿程的瞬时速度,比较以往研究,火焰锋面在管道内的传播速度规律相似[17][18]。通过图像可以看出,火焰锋面传播到管道轴向距离30 cm时速度最大,因此将多孔材料置于距离点火源30 cm处,观察与分析不同孔隙度、不同厚度多孔材料对火焰加速传播时的淬熄行为及对超压传播特性的影响。为避免实验误差,每组工况重复5次。

      图  3  火焰锋面速度均值

      Figure 3.  Mean speed of flame front

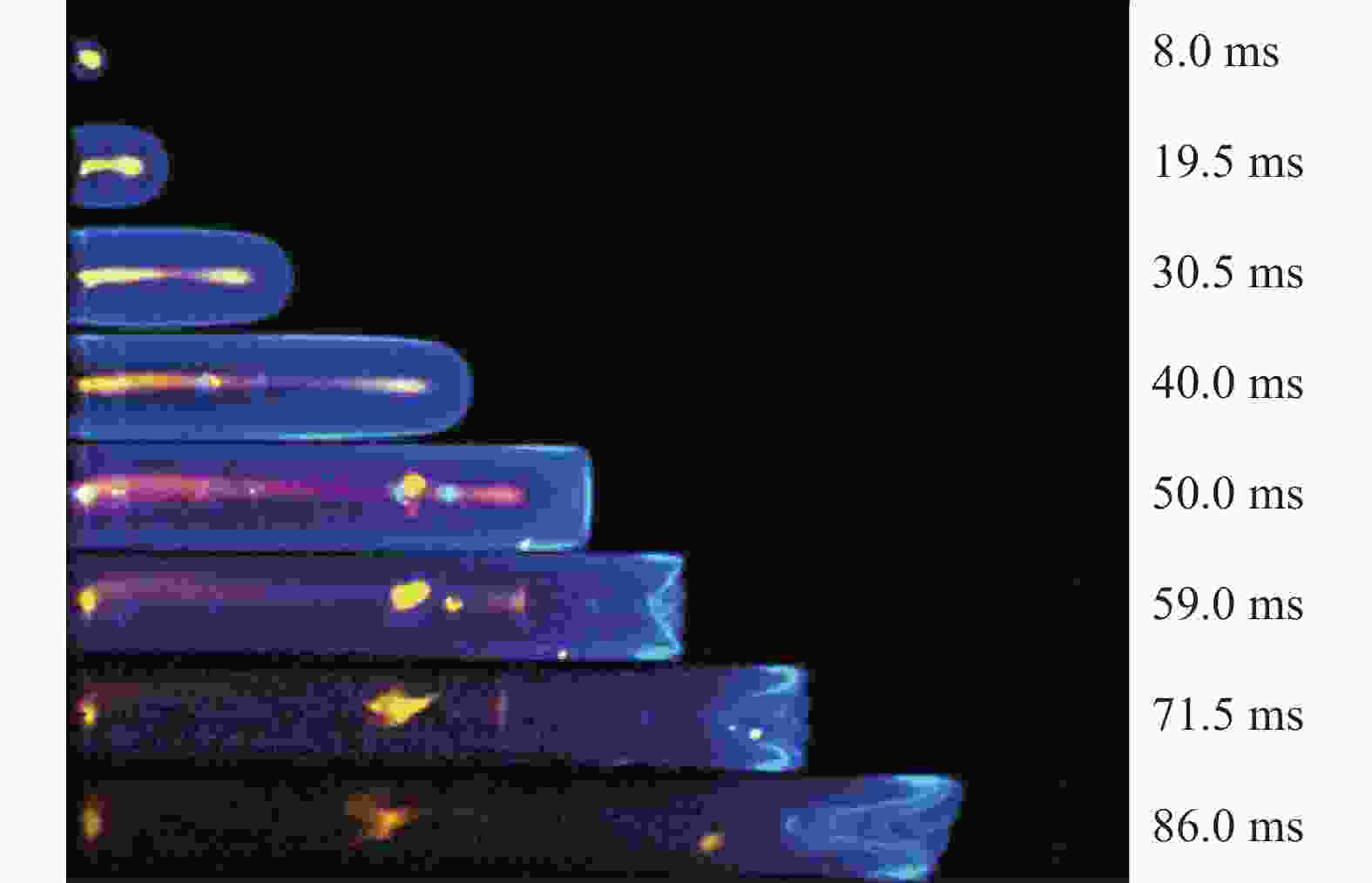

    • 当量比为1的甲烷/空气预混气体爆炸过程如图4所示,火焰由球形(t=8 ms)发展为指形(t=30.5 ms),之后火焰锋面变平(t=50 ms)并逐渐发展为郁金香形(t=59 ms),直到传播过程结束。当多孔材料放置于距离点火点30 cm时(火焰加速发展阶段),对爆炸火焰的传播状态具有显著地影响。根据多孔材料孔隙度和厚度不同,影响效果存在较大差异。图5表示δ=10的多孔材料情形下,爆炸火焰在管道中的传播状态。图中可以看出,指形火焰冲击多孔材料后,在材料后部喷射而出,此时火焰锋面与未燃气体之间无明显分界,火焰由之前的层流燃烧瞬间转变为不规则的湍流燃烧,产生爆燃现象。比较图5(a)图5(b)图5(c)看出,随着材料厚度的增加,火焰锋面褶皱程度增加,导致火焰与未燃气体的接触面积增加。但随着材料厚度增加,火焰穿过多孔材料后其传播速度依次递减,且火焰穿透材料的过程产生延时的时间越长。分析认为,δ=10的多孔材料因其孔径较大,孔隙占比率大于固相结构占比率,参与燃烧爆炸反应的预混气体经过孔隙结构时,由于传播路径的截面积突然减少导致火焰加速,固相结构在空间内的占比率低,而无法及时销毁链式反应中的自由基基团[19-20]。从而爆炸火焰以更剧烈的湍流状态继续传播,多孔材料为2 cm厚且δ=10时对爆炸具有明显地促进作用,层流火焰穿过材料后传播速度大大提高,与9.5%甲烷常规爆炸相比,传播时间减少约30 ms。此时多孔材料加速了火焰由层流向湍流状态的转变,对爆炸区域可产生更大的危害。材料厚度为4 cm时,δ=10的多孔材料孔隙度对火焰传播有一定的延时作用,约40.5 ms。6 cm厚的材料对火焰产生了约110 ms的延时,材料上游火焰淬熄,随后爆炸火焰继续向未燃气体传播。原因为当火焰经过δ=10且厚度较大的多孔材料时,火焰无法立即穿过多孔材料继续传播,但在多孔材料孔隙空间中存在可燃气体,经过火焰的冲击,在材料内部进行了短暂的燃烧反应,由于材料的吸热作用,材料内部热量传递相对缓慢,这也是火焰传播出现延时的原因。当材料内部燃烧反应透过多孔材料的孔隙结构时,材料下游的可燃气体被点燃,厚度越大,燃烧反应穿过材料所需的时间越长。

      图  4  9.5%甲烷爆炸火焰传播过程

      Figure 4.  Flame propagation of 9.5% methane explosion

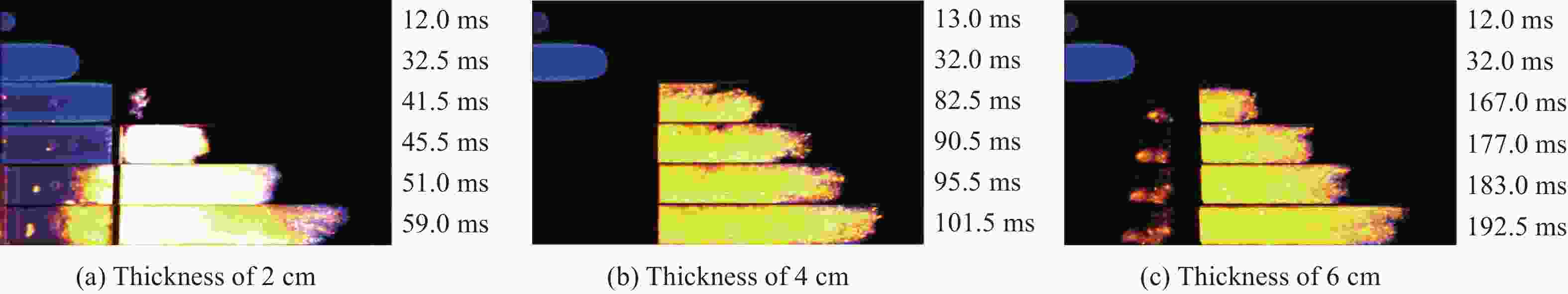

      图  5  δ=10的多孔材料对火焰的影响

      Figure 5.  Effect of the porous material with δ=10

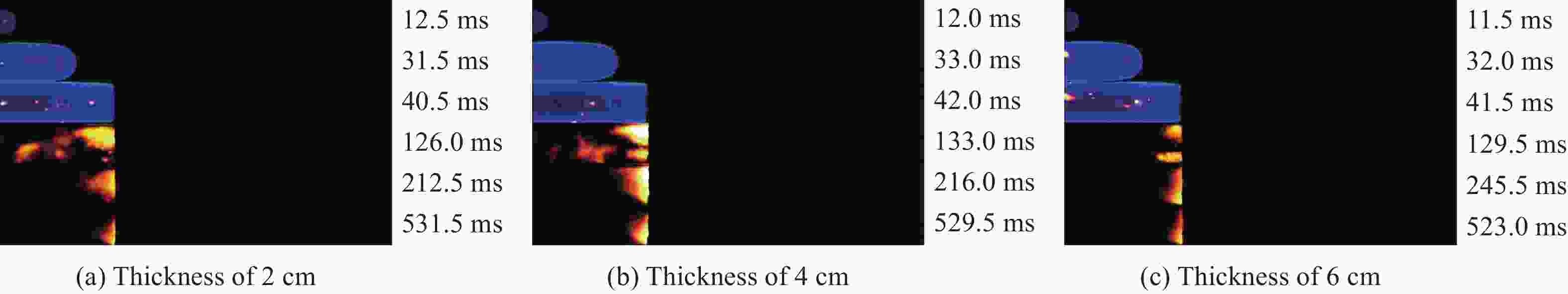

      图6为δ=20的多孔材料,不同厚度时对爆炸火焰的影响,与δ=10的影响效果不同,爆炸火焰冲击接触δ=20的多孔材料后发生淬熄,火焰无法通过多孔材料继续向下游传播。分析原因为,δ=20的多孔材料固相结构在流体区域内的占比率提高,火焰通过多孔材料所受的阻力增加,其次,固相结构占比率增加对高温火焰的吸能效率提高,使火焰能量快速耗散,无法维持爆炸反应继续进行,从而导致火焰淬熄。火焰淬熄后,在已爆区域一侧的材料表面伴有火焰持续燃烧的现象,燃烧过程中,材料右侧可燃气体不断供给燃烧,形成边燃烧边混合的状态,火焰在材料表面燃烧时,不再随时间发展向火焰前锋方向推移,燃烧状态发生改变,火焰由之前的预混爆炸转变为扩散燃烧。如图6(b)图6(c)可以看出,随着多孔材料厚度的增加,反向扩散燃烧的火焰剧烈程度减弱,图6(a)中多孔材料厚度为2 cm,此时,扩散燃烧火焰锋面的距离最远,几乎可以到达点火源的位置。图7为δ=30的多孔材料对当量比为1的预混甲烷/空气爆炸火焰的影响。对比图6可以看出,多孔材料对层流火焰的传播影响效果微弱,火焰在冲击多孔材料之前,其空间结构不随多孔材料的孔隙度或厚度的改变而发生变化。火焰接触δ=30的多孔材料发生淬熄后,同样在已爆区域一侧的材料表面,有持续燃烧的火焰产生,由之前的预混爆炸转变为扩散燃烧。随着多孔材料孔隙度的增加,扩散燃烧剧烈程度下降,扩散燃烧火焰长度减小。分析此现象产生的原因为,多孔材料将已爆区域和未爆区域分隔,火焰发生淬熄后,高温产物没有立即熄灭,冲击进入多孔材料内部或被材料固相结构反射,未燃气体由未爆区域向已爆区域输运接触到多孔材料内部和已爆区域内残留的高温产物,未燃气体由高温产物再次被点燃,在材料表面持续燃烧,可燃气体是否在材料表面被点燃需进一步研究观察。δ=30的多孔材料的厚度越小,预混爆炸火焰淬熄后转变扩散燃烧的程度越剧烈,即扩散燃烧程度与材料厚度之间所表现的规律为材料厚度越小,扩散燃烧的程度越猛烈。如果在扩散燃烧的时间内,继续为空间中供给可燃气体,很有可能再次转变为预混气体爆炸,今后需对此现象做进一步研究。

      图  6  δ=20的多孔材料对火焰的影响

      Figure 6.  Effect of the porous material with δ=20

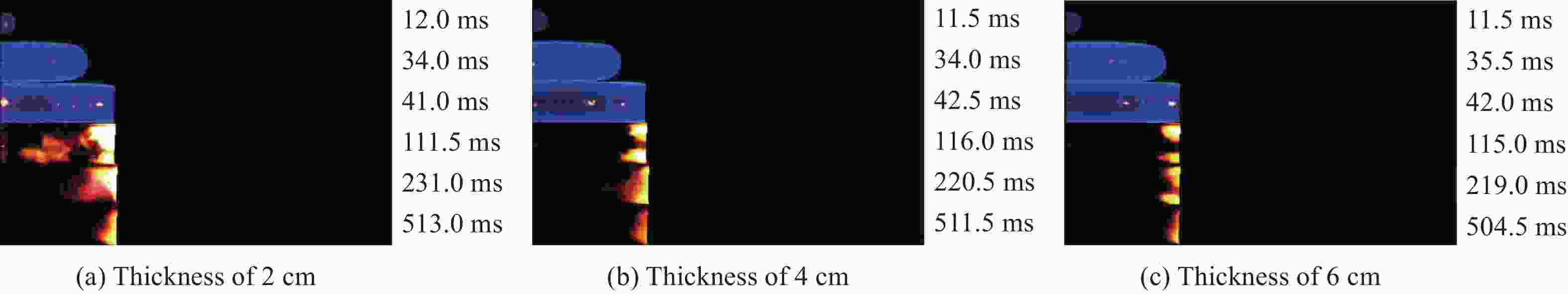

      图  7  δ=30的多孔材料对火焰的影响

      Figure 7.  Effect of the porous material with δ=20

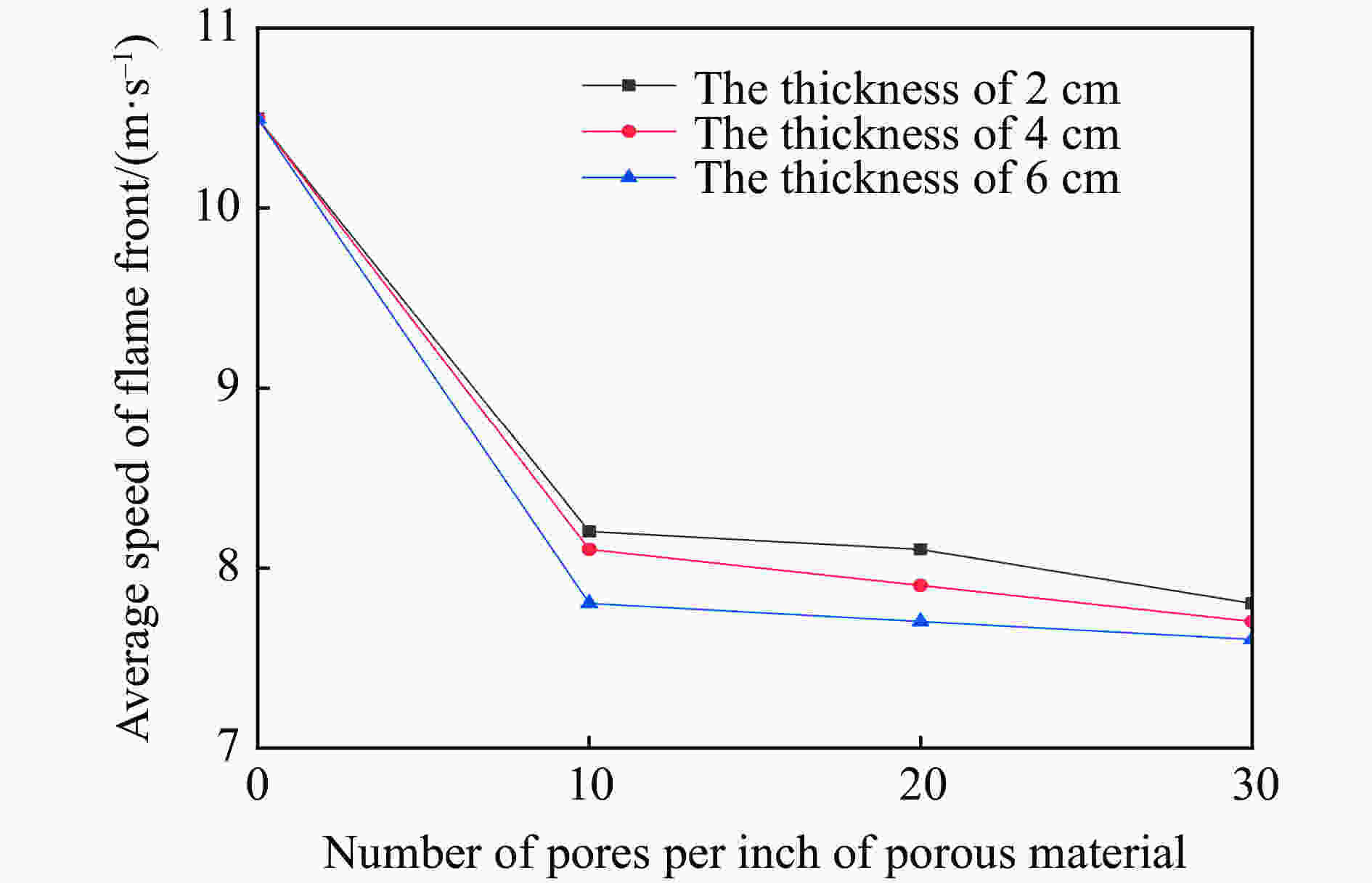

    • 图8为爆炸火焰在接触多孔材料前的平均传播速度。火焰传播速度受多孔材料孔隙度和厚度的双重影响。随着多孔材料孔隙度和厚度的增加,爆炸火焰的传播速度减慢,原因为火焰传播速度与火焰前方未燃气体密切相关,火焰前锋速度主要由火焰前方未燃气体构成,当多孔材料的孔隙度或厚度增加时,材料的固相结构在空间中的占比率增加,多孔材料对火焰前锋处未燃气体运动的阻塞率增加,未燃气体穿过多孔材料的效率降低,进而影响火焰前锋处未然气体的流速,爆炸初始阶段未燃气体在已爆区域内被压缩的速度大于气体穿过多孔材料的速率。因此,火焰锋面在向前推移的过程传播速度随着多孔材料孔隙度或厚度的增加而降低。

      图  8  火焰锋面接触多孔材料前的传播速度

      Figure 8.  Speed of flame front before impacting on porous materials

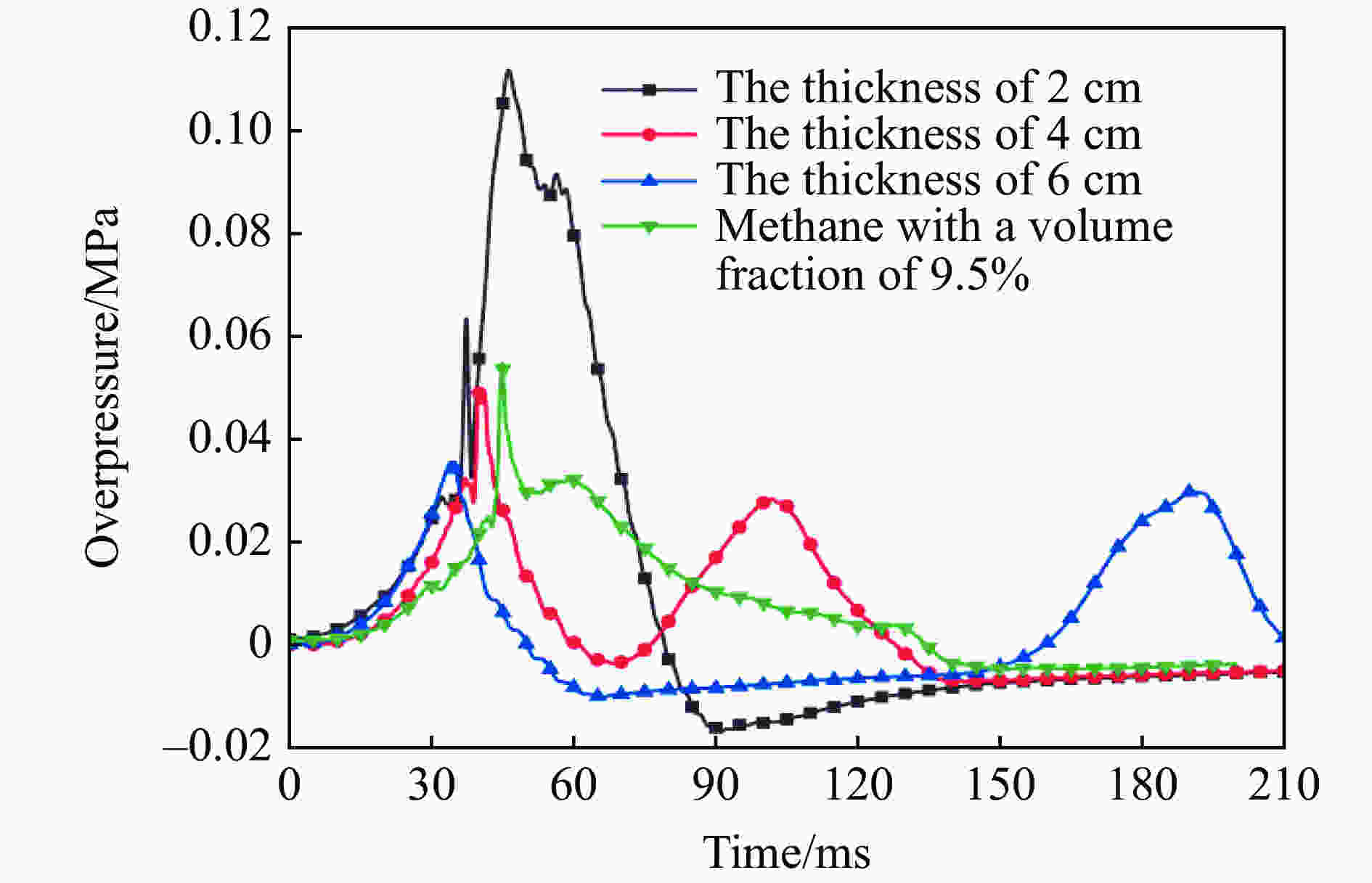

      气体爆炸产生的超压与火焰在传播过程相互作用。根据多孔材料孔隙度不同,对爆炸反应表现出抑制或促进两种不同的效果。图9为δ=10的多孔材料对爆炸超压的影响,超压曲线上升速率和峰值明显高于无多孔材料时爆炸超压的发展。对比图5可以看出,厚度为2 cm时,爆炸超压与9.5%甲烷爆炸超压峰值相同时,有短暂的下降趋势,t=40 ms时,火焰穿过多孔材料发生爆燃,促进空间内的超压进一步升高,最终达到最大值0.11 MPa。相比于9.5%甲烷爆炸时,超压峰值提高了107.54%,随后快速下降。当δ=10的多孔材料厚度为4 cm和6 cm时,超压峰值为0.05 MPa和0.038 MPa,分别降低了5.6%和28.3%。在放置4 cm厚和6 cm厚多孔材料时,火焰在传播过程中经过短暂延时后再次发生爆炸反应,因此,多孔材料厚度为4 cm和6 cm的情形下,超压曲线出现2次峰值,分别在t=103 ms和t=190 ms时,峰值分别为0.030 MPa和0.031 MPa,但均小于第一次超压峰值。

      图  9  δ=10时压力随时间变化

      Figure 9.  The pressure change of the porous material with δ=10

      图10为δ=20的多孔材料对爆炸超压的影响,超压上升速率与δ=10的多孔材料情形时相似,均大于9.5%甲烷爆炸超压上升速率,且多孔材料的厚度越大,超压上升速率越大,所能达到的峰值越大。厚度为2 cm、4 cm和6 cm时超压峰值分别为0.028 MPa、0.034 MPa和0.045 MPa,相比于9.5%甲烷爆炸时,分别降低了47.17%、35.85%和15.09%。达到超压峰值的时间约为37 ms,时间缩短了21.28%。当δ=20时,火焰发生淬熄,但超压上升速率依然大于9.5%甲烷爆炸超压的上升趋势。分析原因为,爆炸区域内超压上升速率受多孔材料固相结构的阻碍,因多孔材料内孔隙随机分布,孔隙度增或厚度加时,多孔材料阻碍气体流动的能力增加,从而降低了爆炸区域超压的泄放效率,超压在有限空间内积累的速率更快。因此,多孔材料提高了超压上升速率,但降低了超压所能达到的最大值,缩短了爆炸持续的时间。图11为δ=30的多孔材料对超压的影响,与图10相比,超压上升速率曲线趋势相似,但上升速率更快,超压峰值与图10相比有很大地提高。材料厚度为2 cm和4 cm情形时,超压峰值分别达到了0.039 MPa、0.052 MPa,与9.5%甲烷爆炸超压峰值相比降低了26.42%和1.89%。材料为6 cm厚时超压峰值为0.061 MPa,达到了9.5%甲烷爆炸的115%。因此,δ=30的多孔材料阻碍超压泄放的影响更显著,且随着厚度的增加,爆炸区域内的超压甚至超过无多孔材料爆炸时产生的超压峰值。相比于δ=20的多孔材料超压积累速率更快。因此,考虑对爆炸超压的衰减作用,δ=20的多孔材料对爆炸超压的衰减效能优于δ=10和30的多孔材料,且厚度为2 cm和4 cm时对超压的衰减效果更显著。

      图  10  δ=20时压力随时间变化

      Figure 10.  The pressure change of the porous material with δ=20

      图  11  δ=30时压力随时间变化

      Figure 11.  The pressure change of the porous material with δ=30

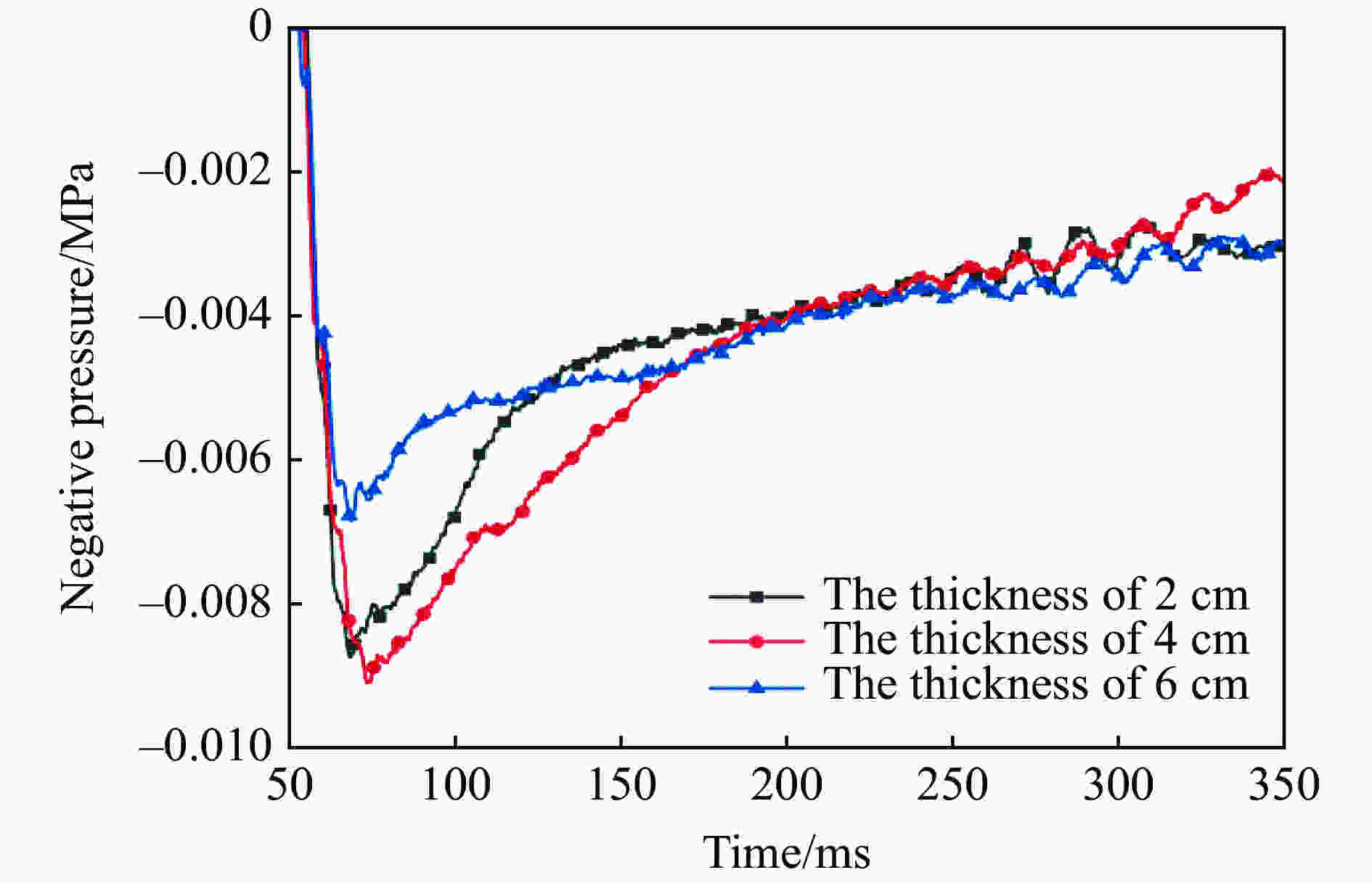

      图12为δ=20的多孔材料淬熄火焰后,已爆区域内的压力变化。图中可以看出,火焰被多孔材料淬熄后已爆区域内的压力迅速降低,小于常规大气压,且厚度相对较小的多孔材料对已爆区域内压力下降的影响愈明显。多孔材料孔径较大时,压力穿过多孔材料的效率增加,当火焰被瞬间熄灭后,厚度越小的多孔材料对已爆区域内压力的泄放效率越高,从而导致一定时间内已爆区域的压力值小于常规大气压力。图12中显示,δ=20的多孔材料厚度为2 cm、4 cm和6 cm时,火焰淬熄后压力分别降低到−0.0088 MPa、−0.0092 MPa和−0.0069 MPa。20PPI多孔材料厚度为4 cm时,压力下降值最大,结合图6(b)分析,当爆炸火焰被淬熄后,多孔材料另一端的未燃气体由于压力差的作用被抽吸输运到已爆区域,未燃气体遇到高温产物后在多孔材料的表面形成扩散燃烧的现象,以此更充分地解释了扩散燃烧的产生。当多孔材料两端压差越大时,负压抽吸的作用越强,可燃气体供给扩散燃烧的效率越高,导致扩散燃烧程度越剧烈。图13为δ=30的多孔材料,不同厚度时火焰淬熄后区域内压力值的变化。由于孔径减小,多孔材料固相结构增加,影响压力变化规律更加明显。随着多孔材料厚度的增加,压力下降到负压的最大值减小。厚度为2 cm、4 cm和6 cm时,负压值分别为−0.011 MPa、−0.0082 MPa和−0.006 MPa。对比图7(a),扩散燃烧的程度最大,因此,说明了负压抽吸作用对火焰持续扩散燃烧起到了主导作用。从已爆区域负压角度分析,6 cm厚多孔材料限制扩散燃烧火焰的程度要优于2 cm、4 cm。根据肖华华[21]对气体爆炸反应区的分析,激波管内温度与密度在不同位置处的变化示意图如图14所示。爆炸压力快速释放导致已燃气体密度较低,同样促进了可燃气体由多孔材料下游向已爆区域扩散。

      图  12  δ=20时火焰淬熄后压力变化

      Figure 12.  Pressure change after quenching of flame when the porous material with δ=20

      图  13  δ=30时火焰淬熄后压力变化

      Figure 13.  Pressure change after quenching of flame when the porous material with δ=30

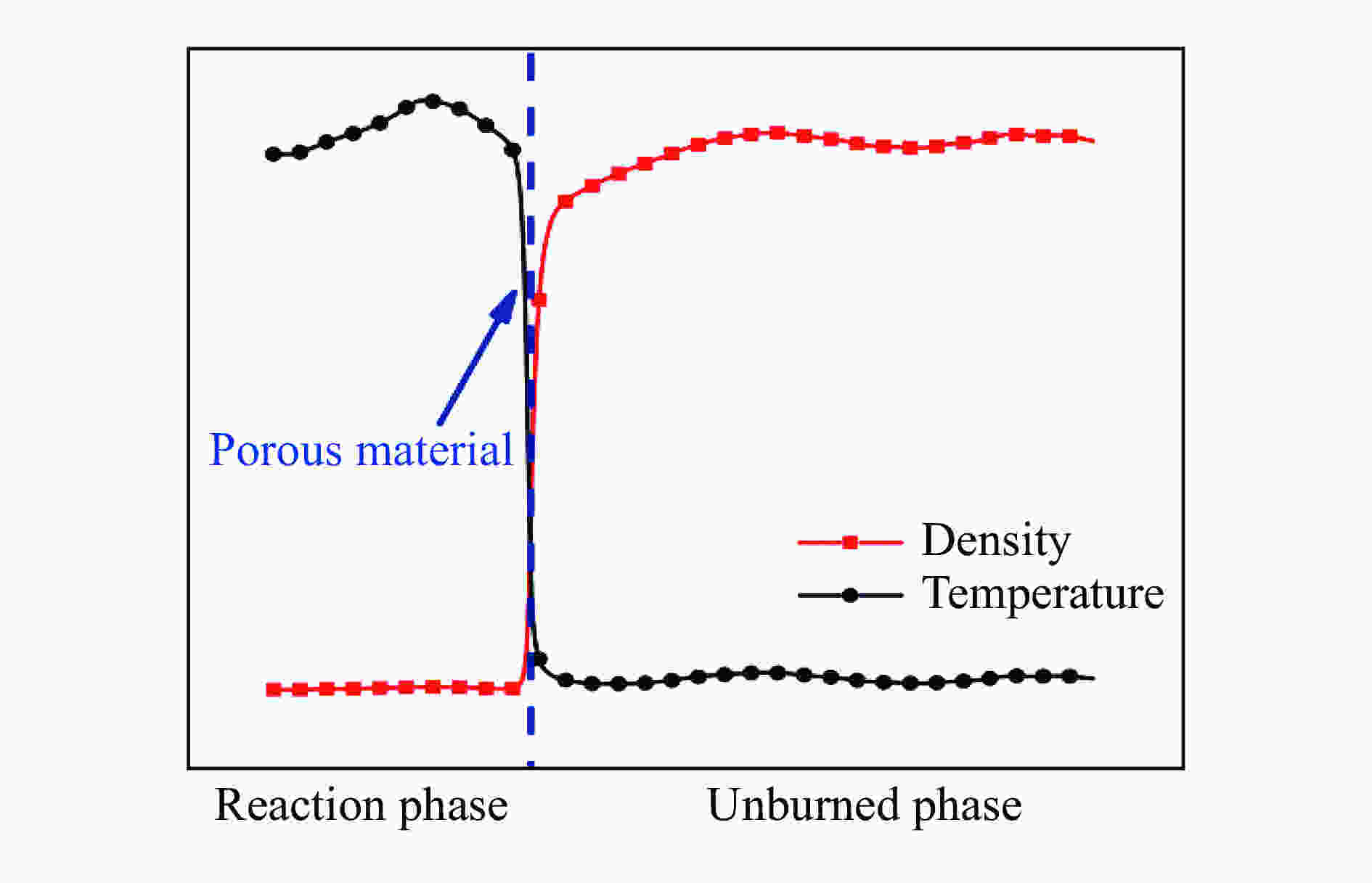

      图  14  激波管内温度与密度变化示意图

      Figure 14.  Temperature and density change in duct

    • (1)管道中放置多孔材料时,爆炸火焰接触多孔材料前的火焰结构不发生改变,随着材料孔隙度和厚度的增加,火焰接触材料之前的传播过程中,锋面速度依次降低。δ=10的多孔材料无法淬熄爆炸火焰,并可加速火焰由层流向湍流的转变,促进爆炸的传播。δ=20和δ=30的多孔材料可使火焰发生淬熄,但在已爆区域一侧的材料表面转变为扩散燃烧。

      (2)多孔材料对爆炸超压具有促进或抑制作用。与无多孔材料相比,δ=10的多孔材料厚度为2 cm时,超压峰值提高了107.54%,4 cm和6 cm厚时,分别降低了5.6%和28.3%。δ=20的多孔材料情形下,超压峰值分别降低了47.17%、35.85%和15.09%。δ=30的多孔材料厚度为2 cm和4 cm时,超压峰值分别降低了26.42%和1.89%,厚度为6 cm时,超压峰值为无多孔材料时的115%。δ=20的多孔材料对超压的衰减效率优于δ=10和δ=30情形,且厚度越小,超压衰减效率越高。

      (3)多孔材料对爆炸火焰的抑制行为主要表现为降低层流火焰速度-淬熄-爆炸转扩散燃烧-熄灭。扩散燃烧程度主要受多孔材料两端压力差影响,材料厚度越小,火焰淬熄后,已爆区域内负压值越大,对未燃气体的抽吸输运能力越强,扩散燃烧现象越剧烈。因此,扩散燃烧程度与材料厚度之间呈反比关系。
