围压作用下等离子体的爆破破岩效应

王雁冰 李雪 王兆阳 黄晢航 梅洪嘉 李阳阳 罗林

王雁冰, 李雪, 王兆阳, 黄晢航, 梅洪嘉, 李阳阳, 罗林. 围压作用下等离子体的爆破破岩效应[J]. 爆炸与冲击. doi: 10.11883/bzycj-2024-0089
引用本文: 王雁冰, 李雪, 王兆阳, 黄晢航, 梅洪嘉, 李阳阳, 罗林. 围压作用下等离子体的爆破破岩效应[J]. 爆炸与冲击. doi: 10.11883/bzycj-2024-0089
WANG Yanbing, LI Xue, WANG Zhaoyang, HUANG Zhehang, MEI Hongjia, LI Yangyang, LUO Lin. Rock breaking effect of plasma blasting under confining pressure[J]. Explosion And Shock Waves. doi: 10.11883/bzycj-2024-0089
Citation: WANG Yanbing, LI Xue, WANG Zhaoyang, HUANG Zhehang, MEI Hongjia, LI Yangyang, LUO Lin. Rock breaking effect of plasma blasting under confining pressure[J]. Explosion And Shock Waves. doi: 10.11883/bzycj-2024-0089

围压作用下等离子体的爆破破岩效应

doi: 10.11883/bzycj-2024-0089
基金项目: 国家重点研发计划(2021YFC2902103);国家自然科学基金(51934001);中央高校基本科研业务费专项资金(2023JCCXLJ02);
详细信息
    作者简介:

    王雁冰(1987- ),男,博士,副教授,ceowyb818@163.com

  • 中图分类号: O383

Rock breaking effect of plasma blasting under confining pressure

  • 摘要: 为向深部应力作用下爆破破岩工程提供新型破岩方法,开展了4组不同围压作用下的等离子体砂岩爆破实验,通过CT扫描和三维重构,对比分析岩石内部三维裂纹的形态结构和分布状况,研究等离子体爆破破岩技术在不同围压作用下破岩效果,并通过LS-DYNA进行数值模拟,建立了等离子体等效炸药模型,补充验证耦合应力场中等离子体爆破的作用规律,探究不同围压作用下等离子体爆破破岩机理以及岩体在爆破过程中内部裂纹扩展、分布及损伤演化规律。结果表明:相同电压作用下,随着三向围压的升高,岩石表面裂纹的数量和分布范围都呈逐渐减小的趋势,砂岩内部裂纹的复杂程度和贯通程度显著降低。由于在等离子体爆破产生的动态应力场和围压作用产生静态应力耦合场中,等离子体爆破产生的冲击波在爆炸初始阶段发挥主要作用效果,不同围压作用下岩石的裂纹形态和中心膨胀区域未出现明显差异,随着冲击波的衰减,三向围压在等离子体爆破过程的中后期发挥决定作用,抑制岩体的裂纹扩展和损伤演化。同时,随着围压升高,其对岩体内部裂纹扩展的抑制效果越显著,导致岩石内部三维裂纹的体分形维数和损伤度与围压作用均近似呈线性减小关系。

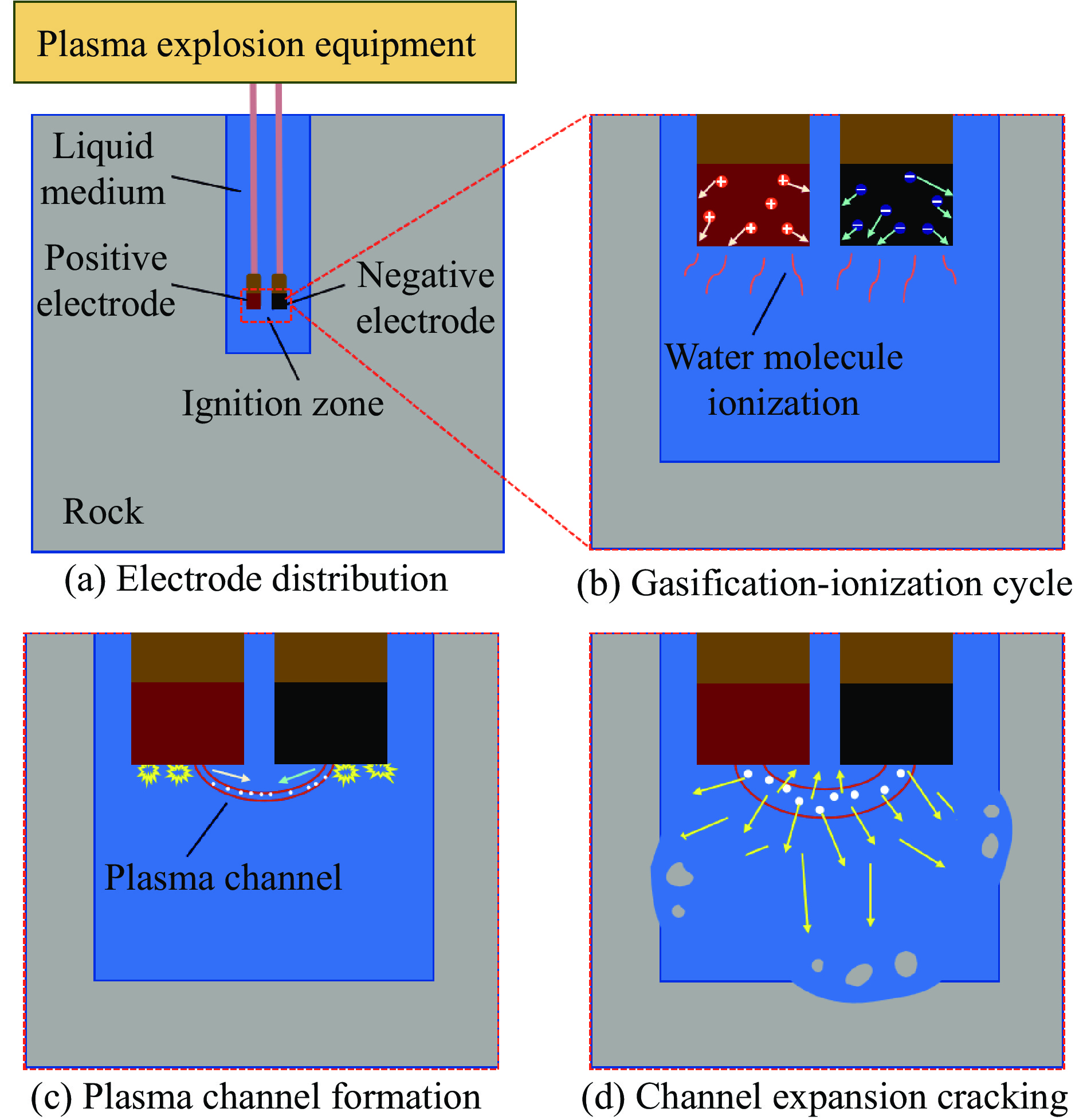

  • 图  1  等离子体爆破破岩技术示意图

    Figure  1.  Schematic diagram of plasma blasting rock breaking technology

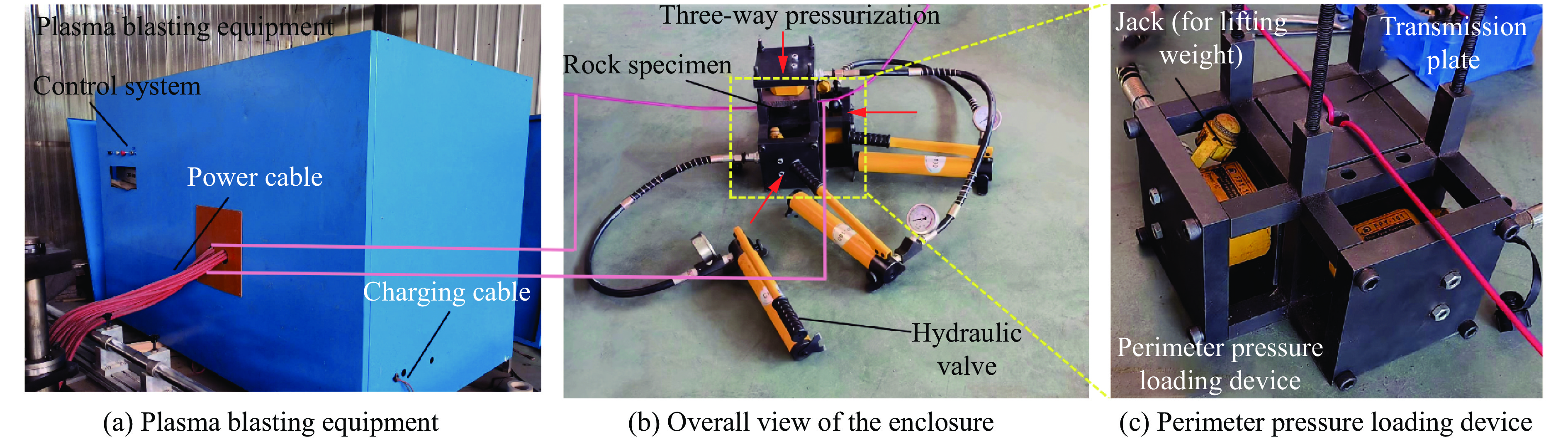

    图  2  围压作用下等离子体爆破破岩实验装置图

    Figure  2.  Device diagram of plasma blasting rock breaking test under confining pressure

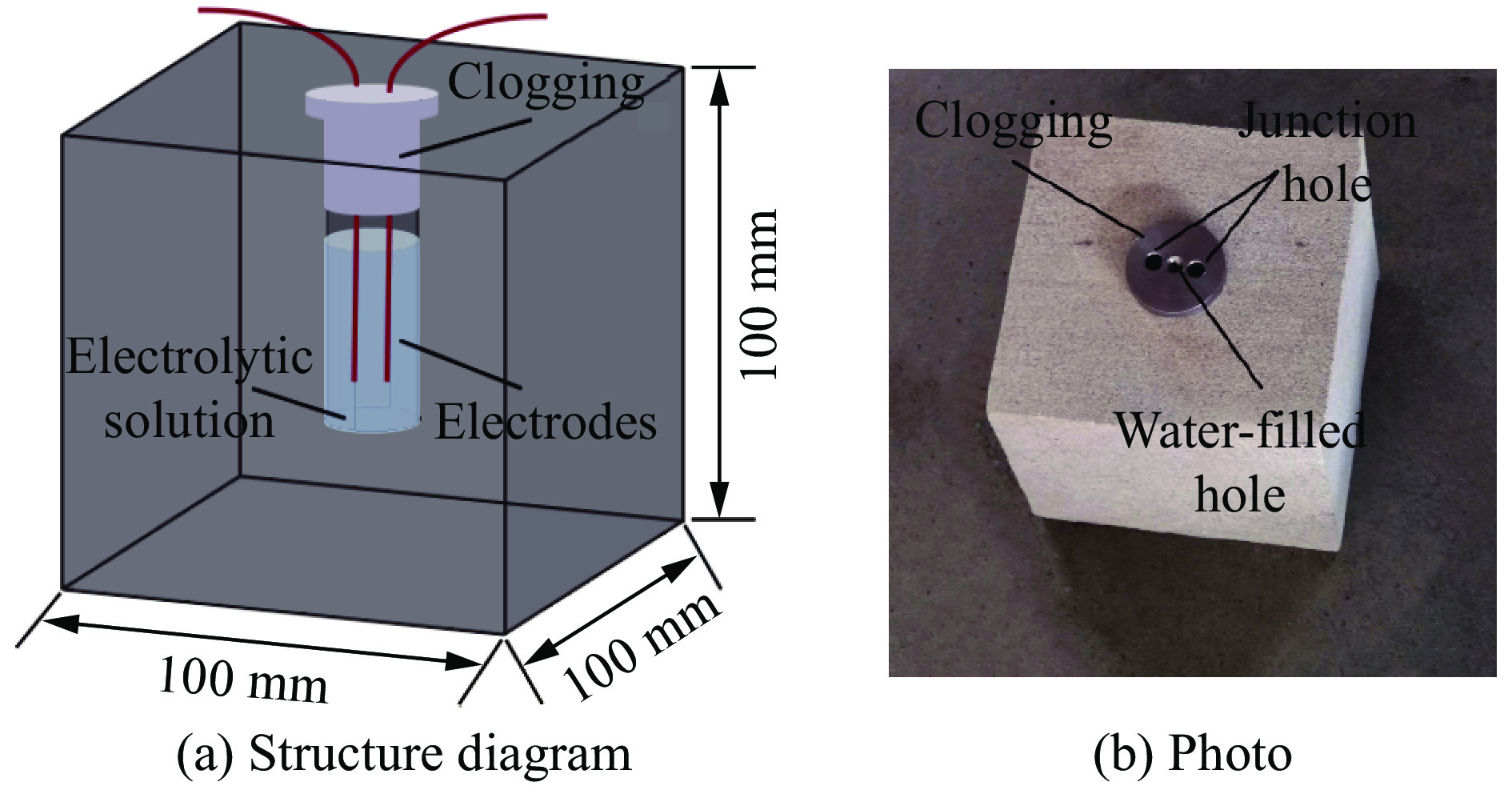

    图  3  试件

    Figure  3.  Specimen

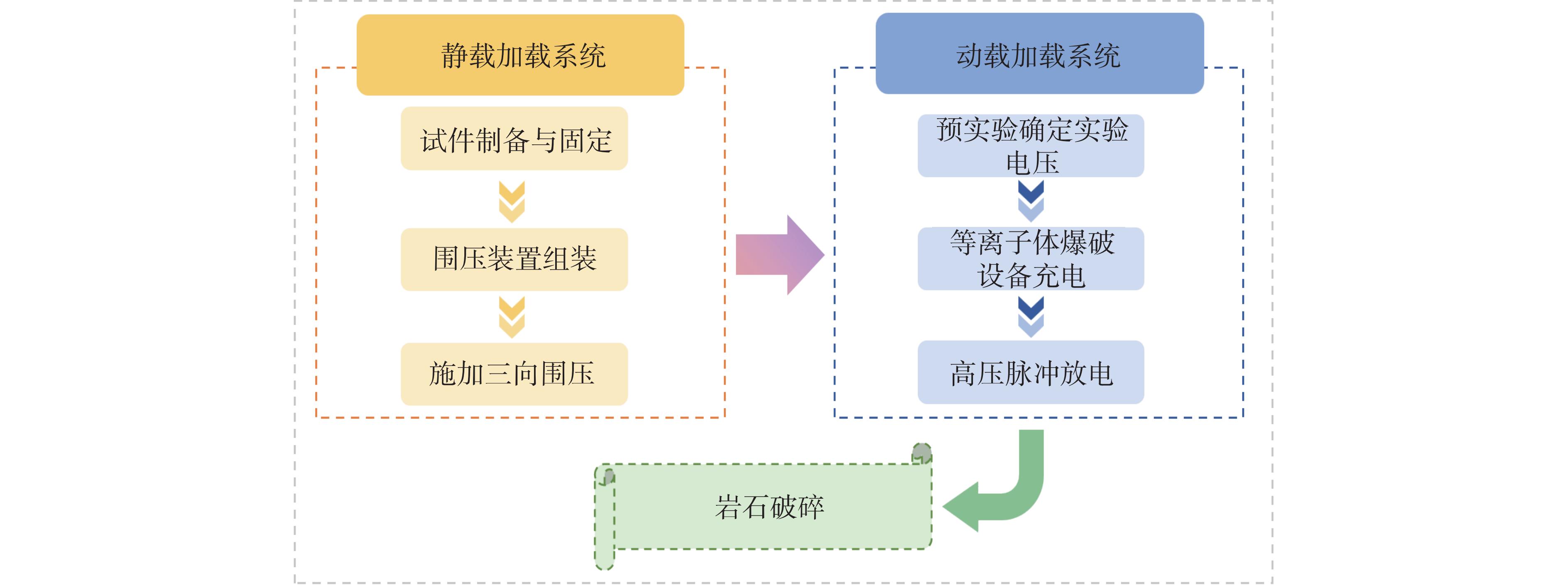

    图  4  等离子体爆破破岩实验流程

    Figure  4.  Process of plasma blasting rock breaking test

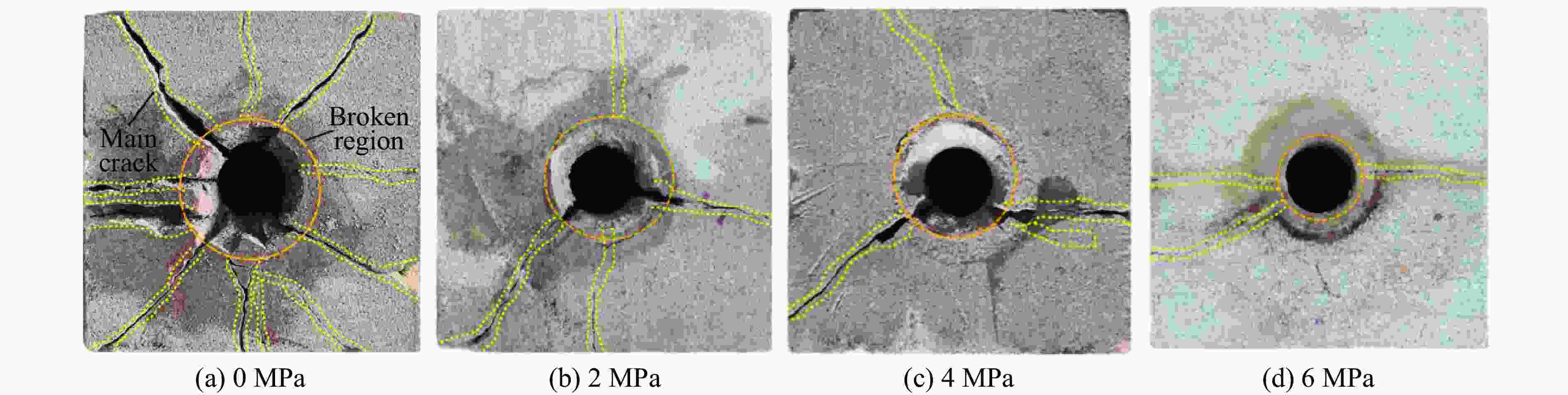

    图  5  不同围压下砂岩试件上表面破裂结果

    Figure  5.  Surface fracture results of sandstone specimens under different confining pressures

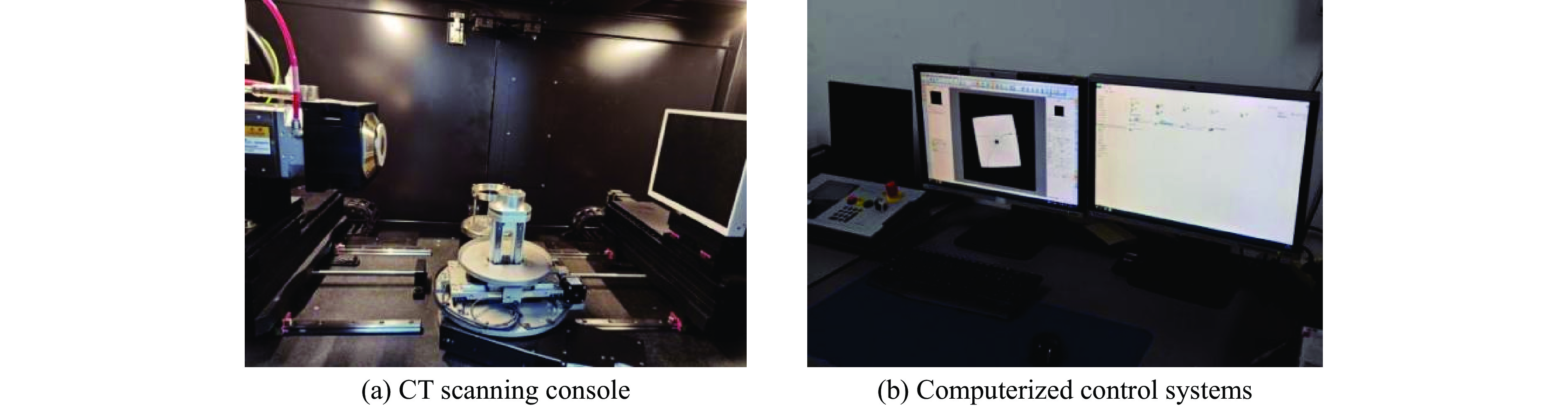

    图  6  X射线工业CT检测系统

    Figure  6.  X-ray industrial CT testing system

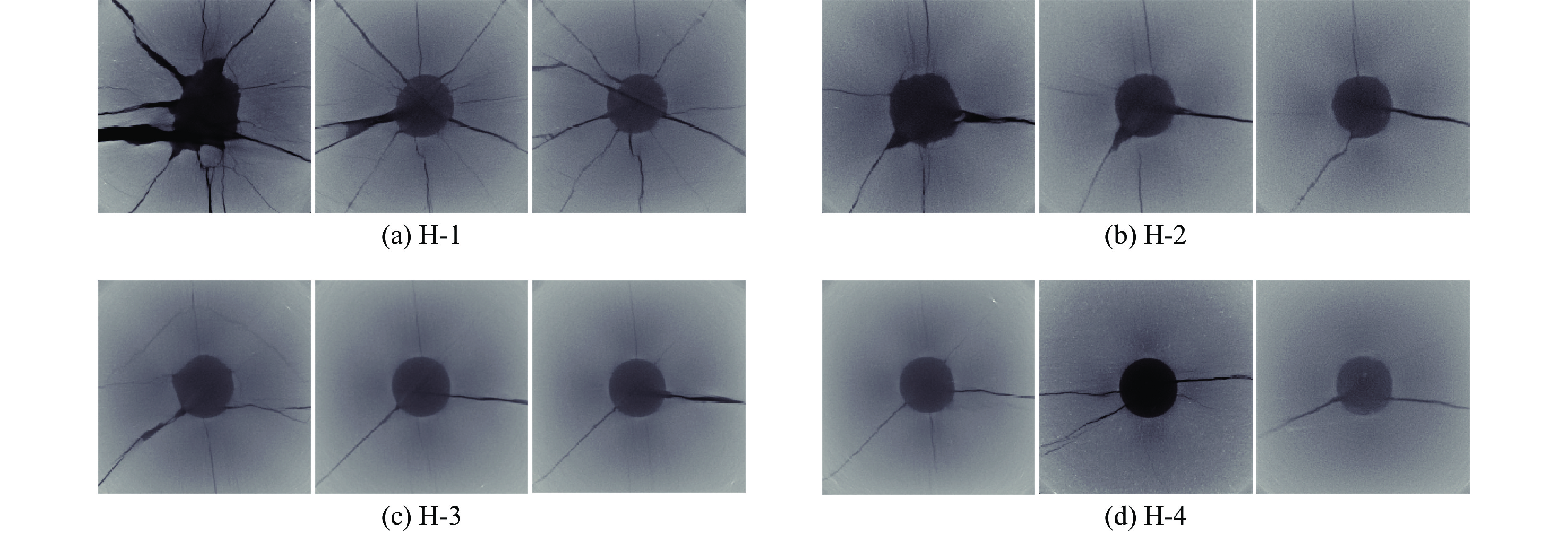

    图  7  爆后试件CT扫描原始图像

    Figure  7.  Original CT scan image of the specimen after explosion

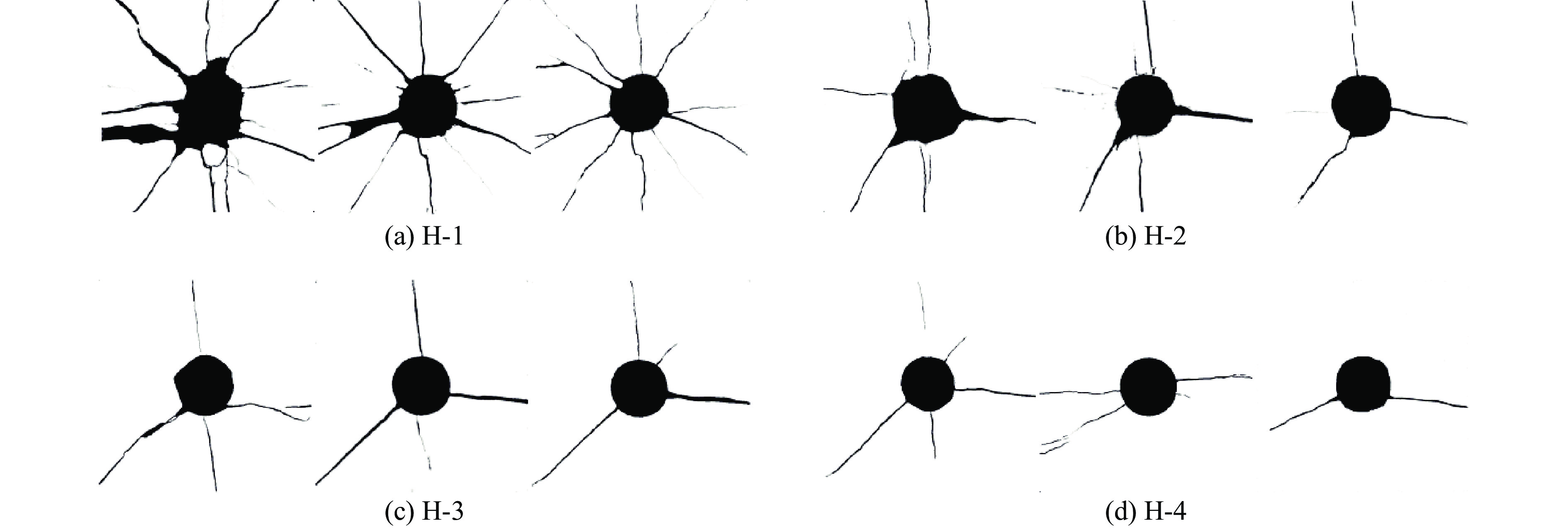

    图  8  爆后试件提取裂纹后的二值化图像

    Figure  8.  Binary image of post explosion specimen after extracting cracks

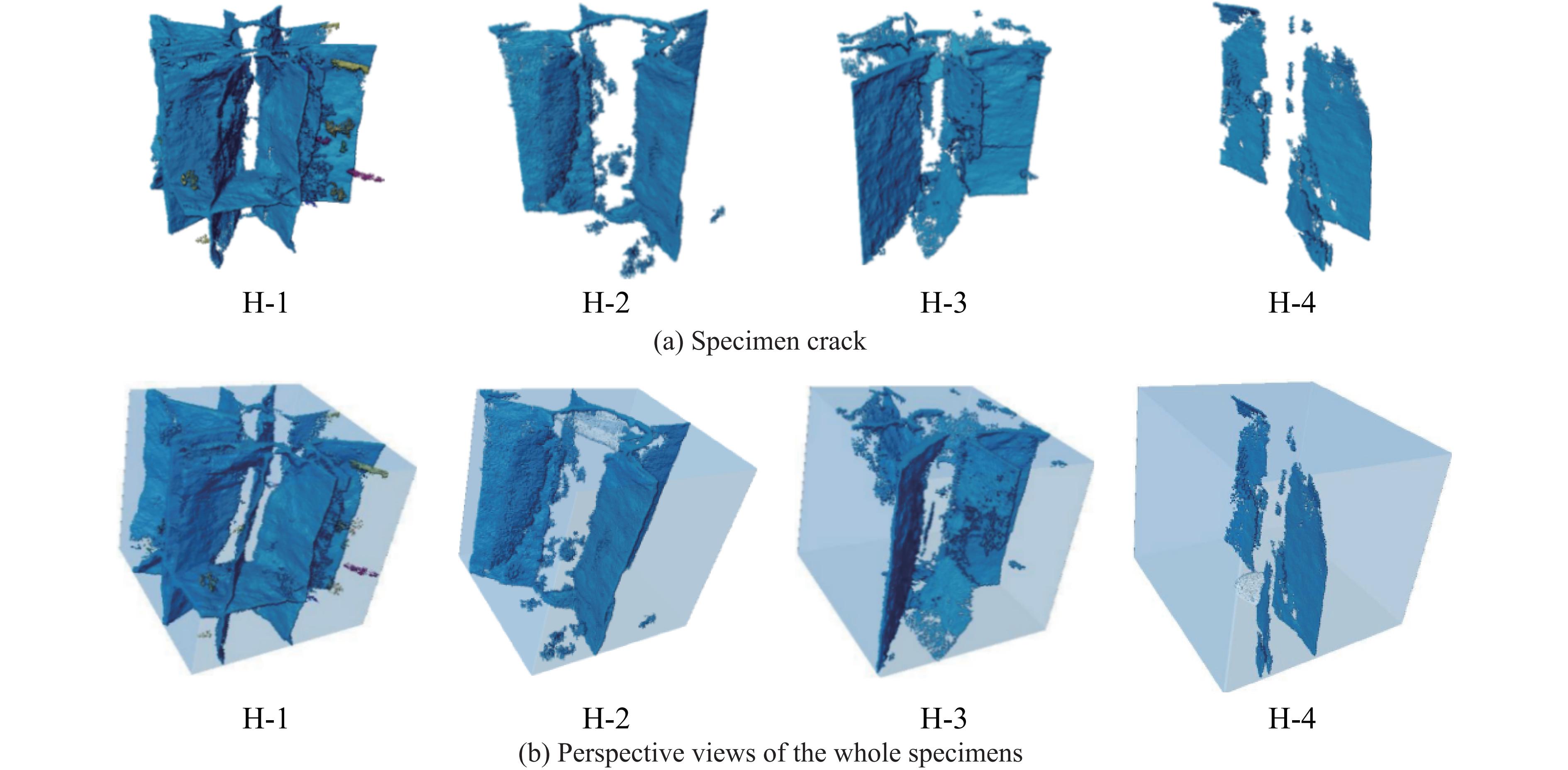

    图  9  爆后砂岩试件三维重构

    Figure  9.  3D reconstruction of sandstone specimens after explosion

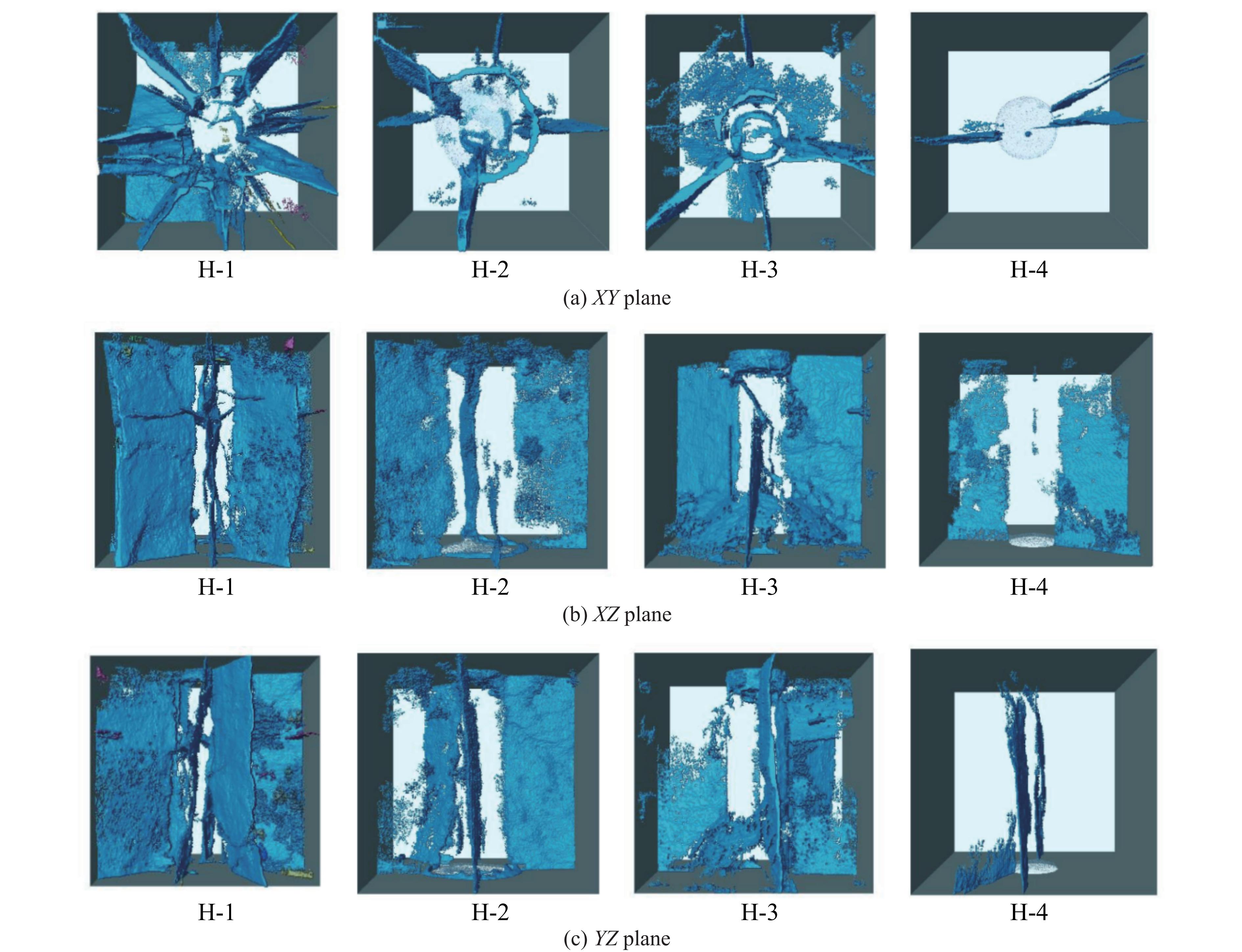

    图  10  不同视角下内部裂纹分布图

    Figure  10.  Distribution of internal cracks from different perspectives

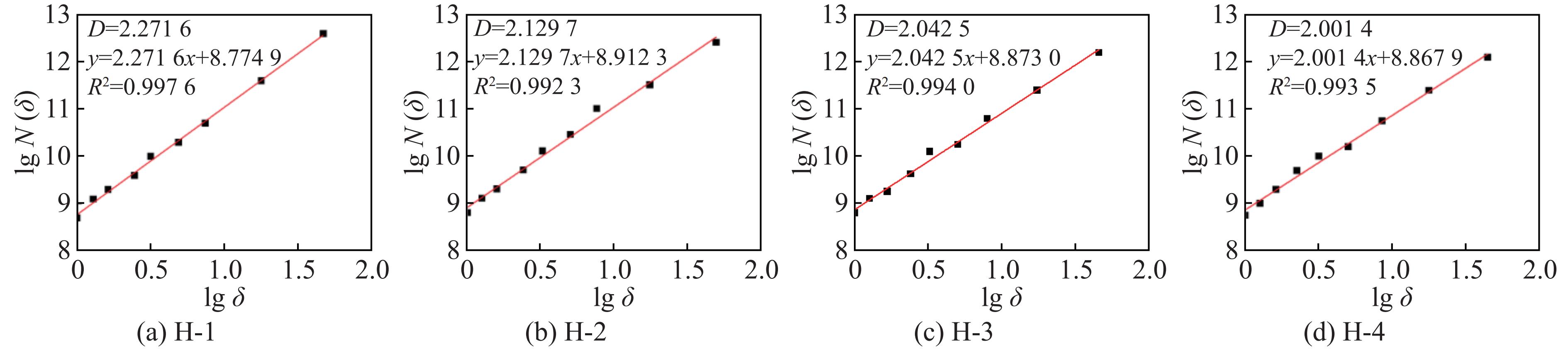

    图  11  砂岩三维裂纹体的体分形数

    Figure  11.  Volume fractal number of three-dimensional sandstone fracture body

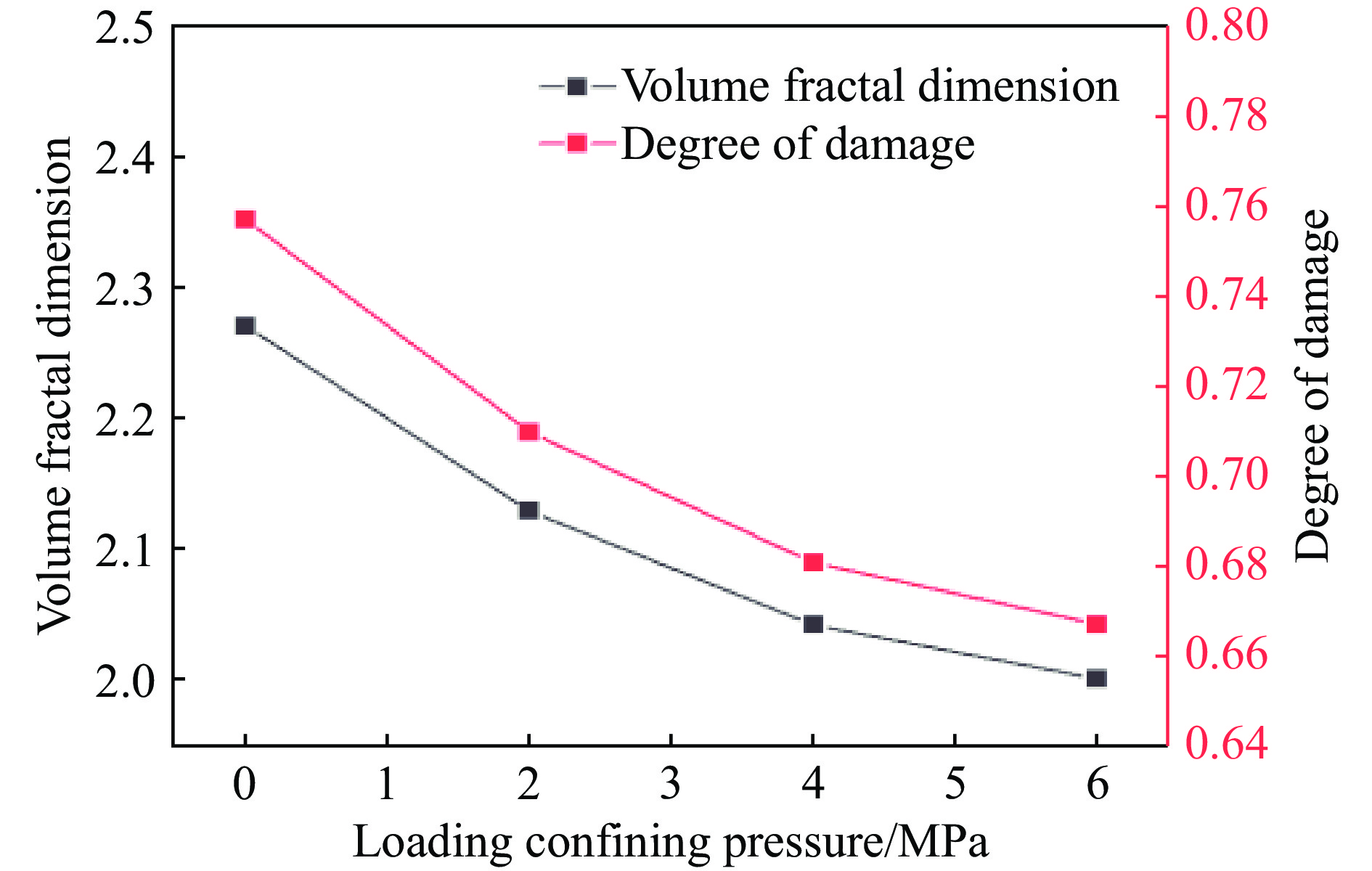

    图  12  不同围压下试件体分形维数与损伤度

    Figure  12.  Fractal dimensions and damage degrees of specimens under different confining pressures

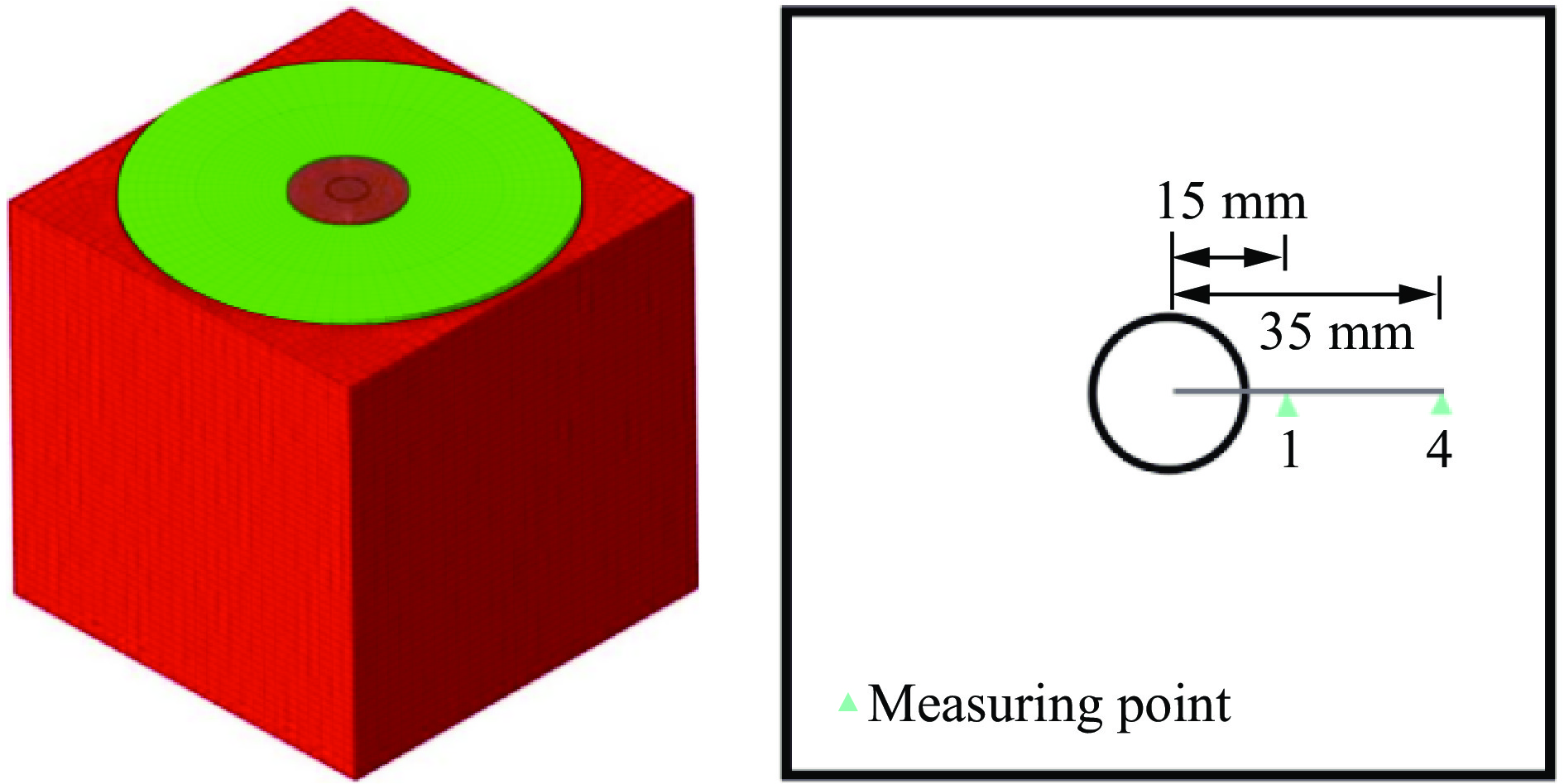

    图  13  数值模拟模型

    Figure  13.  Numerical simulation model

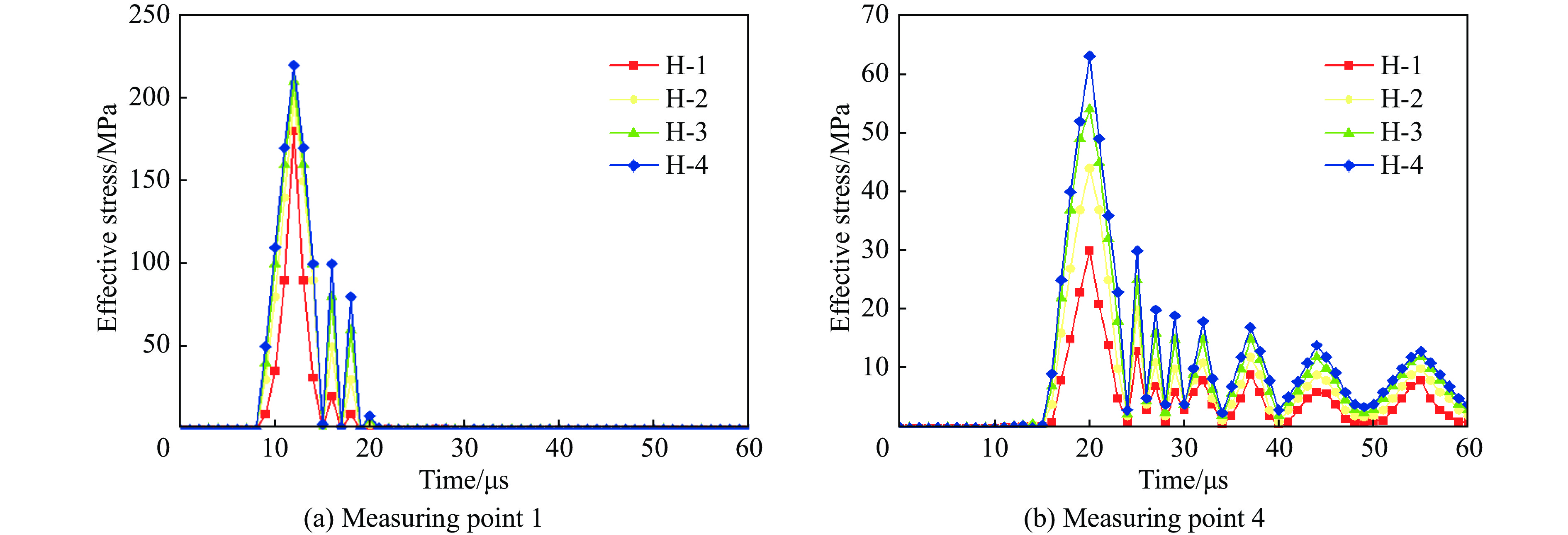

    图  14  不同围压下测点有效应力随时间的变化

    Figure  14.  Effective stress variation curve of measuring points under different confining pressures

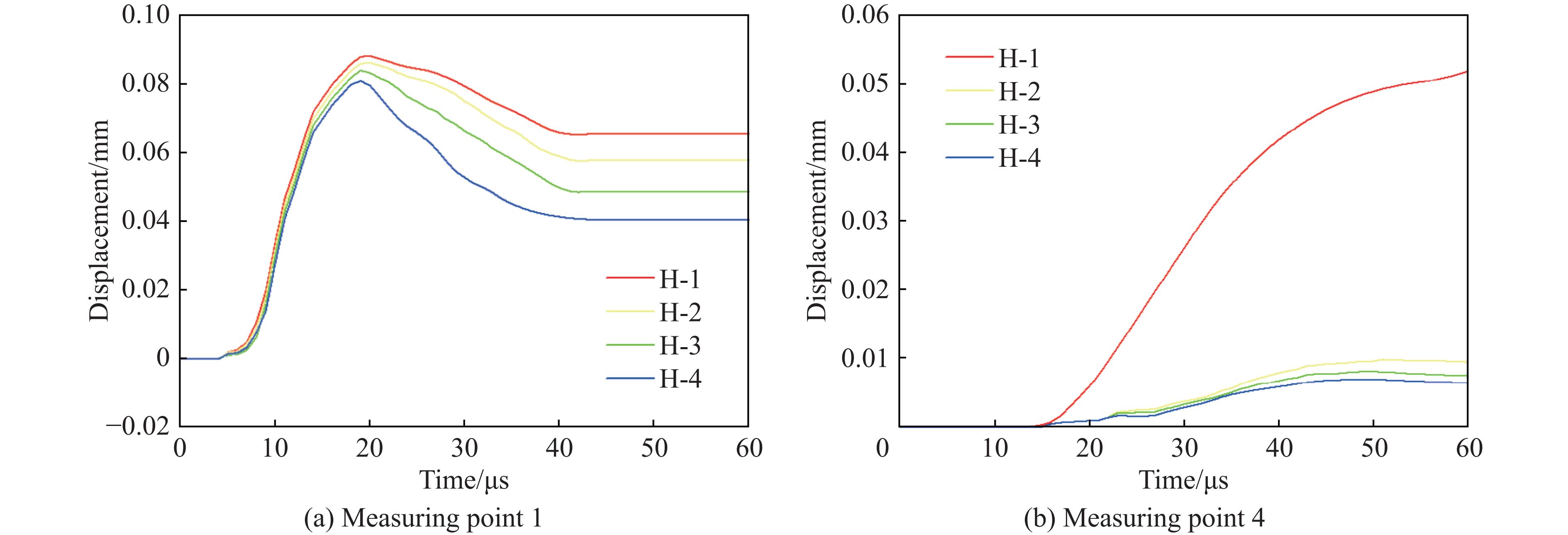

    图  15  不同围压作用测点位移变化曲线

    Figure  15.  Displacement variation curves of t points under different confining pressures

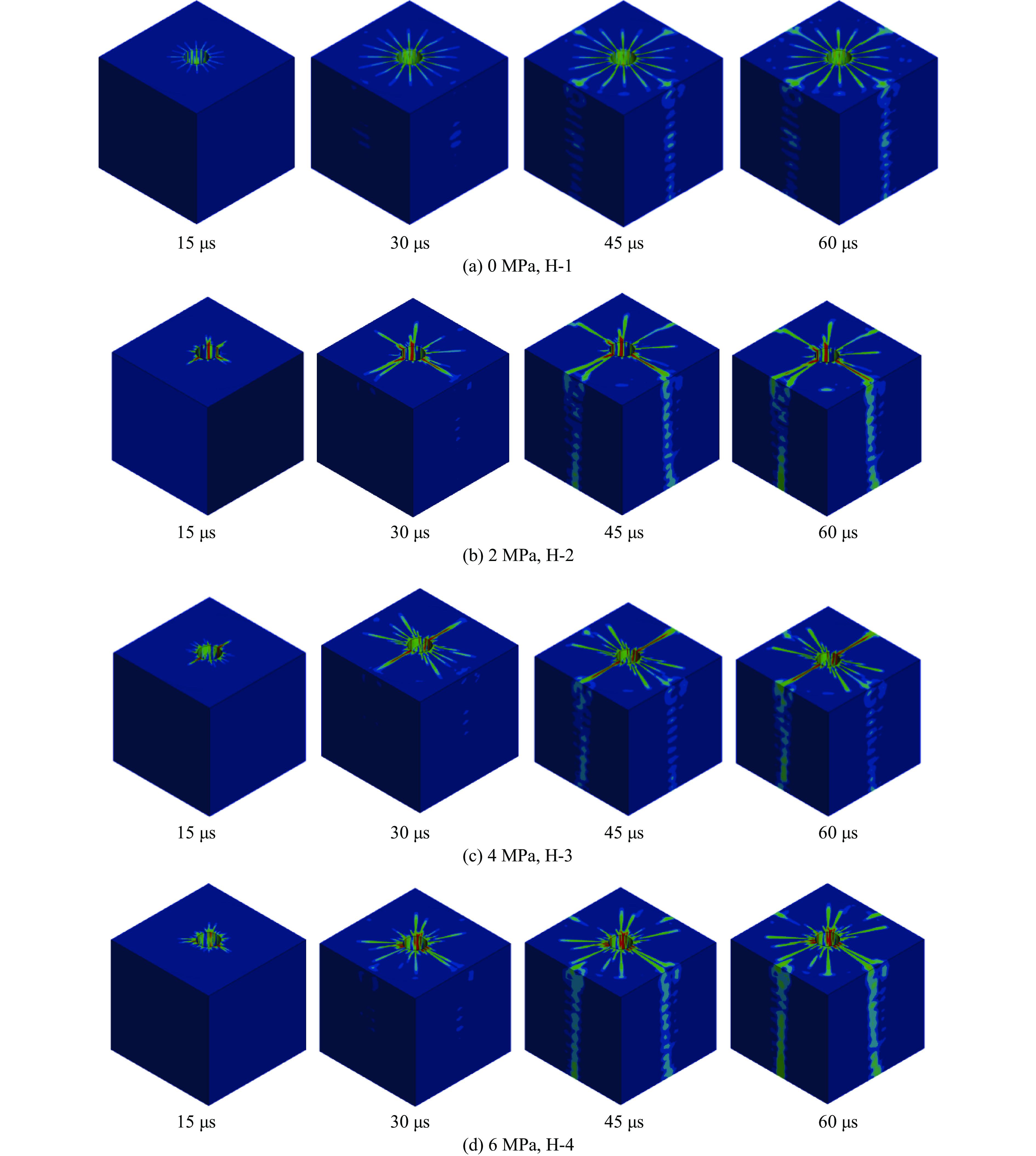

    图  16  不同围压作用下试件损伤演化云图

    Figure  16.  Cloud diagram of damage evolution of specimens under different confining pressures

    图  17  中心粉碎区膨胀过程

    Figure  17.  Expansion process of the central crushing area

    表  1  爆后砂岩试件的上表面测量参数

    Table  1.   Upper surface measurement parameters of sandstone specimens after explosion

    砂岩试件施加围压/MPa中心粉碎区面积/mm2裂纹平均宽度/mm最大裂纹长度/mm
    H-101193.993.9053.40
    H-22778.922.3049.40
    H-34514.461.3046.00
    H-46349.490.6043.00
    下载: 导出CSV

    表  2  裂纹特征参数表

    Table  2.   Table of fracture characteristic parameters

    岩石试件加载围压/
    MPa
    裂纹表面积/
    mm2
    裂纹密度/
    mm−1
    裂纹有效
    直径/mm
    H-1028558.440.0294.75
    H-2217146.920.0174.20
    H-3412401.510.0123.74
    H-469503.690.0103.39
    下载: 导出CSV
